混凝土管道施工方案
第一章工程概述
一、项目特点：
本工程为预埋预制混凝土管道工程，总长度为160m，管材采用平口DN800混凝土管。砌筑井径2000的检查井2座。工期为7天，计划2013年4月29日至5日，具体开工日期以业主批准为准。二、现场自然条件：
施工地点在….该施工点距离………………约处30米左右。新河大道为双向六车道沥表混凝土路面，日常交通流量较大。根据地质资料，土质为四类土，地形平坦，地下水位较深。
三、编制依据：
1、施工图：《管线纵断面图》及其设计说明；
2、管道铺设及检查井的砌筑以《全国能用给水排水标准图集》
为施工依据；
3、以《市政排水管渠工程质量检验评定标准》、《给水排水管道
工程施工及验收规》为验收依据。
第二章施工组织
一、工程材料准备：
1.材料部门按项目经理部的要求：按材料计划清单及时采购
材料。
2.材料应有材质证书，设备应有说明书和合格证。
3.各种材料设备严格按其要求妥善存放保管。
4.混凝土管定货时应注明管顶覆土深度。
二、机工具准备：
供应部门按计划清单备齐施工所需的各种机具、工具，并送到现场。
三、施工方法
施工程序：
测量放线沟槽开挖地基处理管道平基砼垫层管道安装接口处理管座浇筑闭
水试验分层回填
在垂直方向上采用先深后浅的施工原则。
四、测量放线
1.测量放线前由专业测量工程师对甲方提供的控制桩点进行复核，然后引水准点并报甲方及监理审核。
2.按设计施工图对管中心线和地面标高进行实测，记下实测数据，每隔20米钉设标记桩并加以保护。
3.按设计图中设计边坡坡度算出沟槽上口宽度，然后以两管中心线为准两边平分即为沟槽边线，用白灰作标记，施工按此线开挖管槽。
五、沟槽开挖
按招标书和设计图纸的要求开挖沟槽，我公司拟采用机械开挖，工字钢、槽钢、木板支护的方法施工。
1.开挖沟底比设计基底每侧加宽0.5米，以保证基础施工和管道安装有必要的操作空间，开挖弃土置于挖沟边线1米以外，以减少坑壁荷载，避免对坑壁的扰动，保证基坑稳定。
2.沟槽开挖期间还将加强对其标高的的测量，以防止超挖，机械开挖至设计管底标高以上0.2米时，即停止机械作业，改用人工开挖至设计标高。
3.对于较深的沟槽，若有明显的积水现象，将在沟槽边侧设置宽为20cm，深为15cm的排水边沟，并且每隔30米左右在槽底边外设一口径为60cm，深为50cm左右的排水集井，水流坡度大于1%，同时在排水集井处用污水泵进行施工排水。
4.当开挖沟槽深度超过2米，且地质情况较差时，需对开挖坑壁进行支撑。
六地基处理
管沟开挖完毕，如发现管基地质情况良好，则按规定对基底进行整平，清除沟底杂物；如遇软弱地质情况、地下水或下瀑雨等情况。则应会同建设、设计、监理、质监单位进行研究，确定基础处理方案。以的设计变更通知的形式明确基础处理方案。我单位将严格按照设计变更通知的要求，作基础处理的施工。七、砼垫层
管基下砼垫层厚度采用200mm。
八、管道平基
开挖完成并报监理验槽合格后，重新放线定位，采用J2光学经纬仪控制管道中心线；用J2光学水准仪直接架在沟底测量，每5米一个测站，控制高程，钉设中心桩及高程控制桩，核准后及时支模浇筑砼垫层。
九、管道安装
养护待垫层强度满要求后，用墨斗弹放管道中线进行管道安装。安管前检验管道成品，质量要求外表面无露筋、空鼓、蜂窝、裂纹及碰伤等缺陷。下管时从下游开始，承口位于上游方向，采用吊车安装并设专人指挥。测量人员跟班作业，负责控制管道中线及高程；校正、稳固管道采用预制砼垫块（其标号与基础砼标号一致），禁止使用木屑或碎砖块代替。
十、接口处理
管道采用沥青油膏接口（S222/30-2），安管前将接口部位清洗干净，并在承口底及插口外底涂满沥青油膏，然后用起重机吊起管，将插位对正于装好的另一管的承口位，用卷扬机将管徐徐拉入，牵引应缓慢进行，用力均匀，顶压并外填缝、抹口，要求填打饱满密实；管道采用石棉水泥接口（S222/30-11），要求顶压均匀紧密，及时校正。
十一、检查井砌筑
检查井砌筑井盖采用重型井盖，检查井所接管道管底高程则与井底标高相同。井设150mm混凝土垫层，混凝土标号为C30。
检查井身采用M7.5水泥砂浆满浆砌MU10砖，要求灰缝均匀、砂浆饱满无通透，砖块砌筑前浸水润湿；流槽与井身一起砌筑，同时安装爬梯，均采用铸铁爬梯，控制好爬梯间距。所有检查井按有地下水考虑，外勾抹20mm厚1：2水泥砂浆至井面，防止地下水渗漏。井盖及井座安装注意保持水平，路口处井盖与路面处齐平，绿化带井口比地面高15cm。
十二、闭水试验
管道施工完毕并达到一定强度后，及时分段进行闭水试验，按规查出各种管径的允许渗水量标准，比较实际渗水量和允许渗水量。
十三、分层回填及地面恢复
闭水试验合格后立即清底回填，防止暴露时间过长或遇水浸泡。回填从管道两侧平衡进行，回填土使用外运的均质砂性粘土并分层夯实（每层20cm），管身周围50cm围采用打夯机夯实，满足密实度要求为止。回填时每压实层进行密实度取样，经检验合格再进行上层回填。
. 1适用范围 本施工技术方案适用于对江阴澄星石庄热电厂1×130t/h锅炉烟气脱硫改造工程焊接作业进行指导。 2编制依据 《承压设备无损探伤》JB4730-20052.1； 《现场设备、工业管道焊接工程施工及验收规范》GB50236-19982.2； 《钢制化工容器结构设计规定》HG20583-19982.3； 《钢制压力容器焊接规程》JB4709-20002.4； 《火力发电厂焊接技术规程》DL/T869－20042.5； 《电力建设施工及验收技术规范》(管道篇)DL5031-1994；2.6 《电力建设安全工作规定》（第1部分火力发电厂部分） 2.7DL5009.1－2002；《电力建设安全健康与环境管理工作规定》2002-01-212.8发布； 《FGD喷淋吸收塔施工及验收技术规范》Q-JS01-J001-20042.9； 2.10吸收塔安装图纸（苏源环保）； 2.11烟道制作安装图纸（苏源环保）； 2.12管道安装图纸（苏源环保） 3概况 江阴澄星石庄热电厂1×130t/h锅炉烟气脱硫改造工程焊接作业内容主要有吸收塔焊接，烟道焊接，管道焊接等。 4焊接材料烘干保温 焊接材料由仓库保管员负责保管,使用前应按产品说明书或下表的规定进行烘干
资料Word . 3 ≤～1 8 100～150 0.5 J422 焊接工艺及方法5 吸收塔部分5.1 5.1.1焊接准备工作 5.1.1.1焊机必须运行良好，且性能可靠，焊工所需工具配备齐全； 5.1.1.2现场焊接由经过培训、具有合格上岗证的专业焊工进行焊接。焊接前应明确焊件材所以焊接采用手工电Q235，质，根据焊件材质选用焊条，根据设计 图纸本工程吸收塔材质为)；弧焊，焊条牌号为J422(根据设计图纸要求无损检 测人员的资格审查合格，持证上岗；5.1.1.3 施工人员在施工前必须进行安全交底，登高前必须进行身体健康检查；5.1.1.4焊工应有良好的工艺作风，严格按照给定的焊接要求进行施焊，并认真履行质量自5.1.1.5 检；焊工在施焊前必须经技术人员交底，熟悉图纸及指导书对焊缝的质量及技术要求。5.1.1.6 焊接前必须进行焊前练习，以熟悉焊接材料性能和操作技能，方可正式施焊；技术人员应负责焊接全过程的技术交底、技术指导，同时协助班组长和质检员对焊5.1.1.7 接过程进行跟踪监督、检验和验收工程；工程使用的焊条应有厂家质保书，若无质保书或对其质量有怀疑时，应按批号抽查5.1.1.8 试验合格后方可使用；焊条使用前应按说明书的要求烘干；5.1.1.9 焊接场所应有必要的挡风、防雨、防雪、防寒等措施；5.1.1.10焊接前应检查对口装配情况，并确保将坡口表面及附近母材的油、漆、垢、锈等清 5.1.1.11 理
施工组织设计 给排水工程： 施工准备 ○1、材料准备 1）内筋嵌入钢塑复合管及PP-R聚丙烯塑料给水管及管件的规格种类应符合设计要求，管件管材表面、内壁均应光洁。管材及管件均应有出厂合格证及卫生部门检检测报告。 2）水表的规格应符合设计要求并经自来水公司确认，表壳铸造无砂眼、裂纹，表玻璃盖无损坏，铅封完整，有出厂合格证及相关资料。 3）阀门的规格、型号应符合设计要求，阀体表面光洁、无裂纹，阀杆开关灵活，关闭严密，填料密封完好无渗漏，手轮完整无损坏，有出厂合格证及相关资料。 ○2、机具准备 1）机械：砂轮机、切割机、台钻、电锤、手电钻、电动试压泵等。 2）工具：手锯、手锤、活扳手、大锤、弯管器、螺丝刀、钢锉、刮刀等。 3）其他：水平尺、线坠、钢卷尺、小线、压力表等。 ○3、作业条件 1）管道穿墙及楼板处已预留管洞或预埋套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。 2）明装托、吊干管安装必须在安装层的结构顶板完成后进行。沿管线安装位置的模板及杂物清理干净，托、吊、卡件均已安装牢固，位置正确。 3）立管安装在主体结构达到安装条件后，适当插入进行。每层均应有明确的标高线。暗装竖井管道，应把竖井内的模板清理干净，并有防坠落的安全措施。支管安装应在墙体砌筑完毕后，墙面未装修前进行。 ○4、安装准备：认真熟悉图纸，根据施工方案决定的施工方法做好准备工作。参看有关专业设备图和装修建筑图，核对各种管道和坐标、标高是否有交叉，管道排列所用空间是否合理。有问题及时与设计和有关人员研究解决，办好变更洽商记录。
○5、给水立管加工及安装：管道安装一般采用就地加工安装。如果是几何尺寸相同的成批的管段，场地加工困难，也可采用集中加工再到位安装。管道安装中，要预先对管段长度进行测量，并计算出管子加工时下料尺寸。按设计图线画出管道分路、管径、变径、预留管口、阀门位置等工草图，在实际安装的结构位置上做上标记，按标记分段量出实际安装的准确的尺寸，记录在施工草图上，然后按草图测得的尺寸算出管段的下料长度，之后进行断管、套丝、上管件、调直、校对，按管段分组编号。 PP—R 管安装工艺 ①管道在安装施工前，应具备下列条件 1）施工图纸及其它技术文件齐全，且已进行图纸技术交底，满足施工要求；2）施工方案、施工技术、材料机具供应等能保证正常施工； 3）施工人员应经过本管道安装技术的培训。 ○2提供的管材和管件，应符合设计规定，并附有产品说明书和质量合格证书。 ○3管材、管件应作外观质量检查，如发现质量有异常，应在使用前进行技术鉴定或复检。 ○4管道系统安装过程中所有开口处应及时封堵。 ○5施工安装时，应复核冷、热水管的公称压力等级和使用场合。管道的标记应面向外侧，处于显眼位置。 ○6搬运管材和管件时，应小心轻放，避免油污，严禁剧烈撞击、与尖锐物品碰触和抛、摔、滚、拖。 ○7管材和管件应存放在通风良好的库房或简易棚内，不得露天存放，防止阳光直射，注意防火安全，距离热源不得小于1m 。 ○8管材应水平堆放在平整的地上，应避免管材受弯曲，堆高不得超过1．5m。管件宜装在纸箱内逐层码堆。 ○9管道嵌墙、直埋敷设时，宜在砌墙时预留凹槽，凹槽尺寸为：深度等于 De+20mm；宽度为De+40~60mm。凹槽表面必须平整，不得有尖角等突出物，管道试压合格后，凹槽用M7.5级水泥砂浆填补密实。若在墙体上凿槽，应先确认墙体强度。强度不足时或墙体不允许凿槽时不得凿槽，只能在墙面上固定敷设后用M7.5
×××××××公司 工艺管道安装工程 管 道 施 工 组 织 设 计 单位工程名称：库区系统安装工程 工程名称：库区工艺管道安装工程 编制单位：××××××××公司 编制日期：2005年8月12日 编制人： 审核人：
目录 一、工程概况 1．工程名称 2．工程地点 3．工程简介 二、施工中执行的技术标准、规程、规范 三、施工机具和人员配备 1．施工机具 2．人员配备 四、施工平面图及场地简介 五、施工工序 六、施工进度计划表 七、施工方案 1．施工工准备阶段 2．管道制作加工 3．管道焊接 4．设备安装 5．管道安装 6．管道防雷接地 7．管道检验、检查和试验 8．管道的吹扫与清洗 9．管道防腐与刷油 10．管道绝热 11．工程交接验收 八、质量技术管理措施
九、安全技术管理措施 一、工程概况 1．工程名称：×××××公司库区油罐管道及至码头管道安装工程 2．工程地点：×××××× 3．工程简介： 本工程为新建植物油库的管道安装工程，共分为两部分，一部分为库区各油罐之间进出油、伴热、加气管道安装；另一部分为码头至油罐区之间进出油、伴热、加气管道安装。其中进油管为DN200、DN150；出油管为DN150；蒸汽管、罐底排污管、压缩空气管为DN65；蒸汽伴热管为DN25，均采用热轧无缝钢管制作安装。 管道阀门及其他附件采用法兰螺栓连接；DN200 、DN150管道采用氩电联焊，其他管道全部采用电弧焊。管道除锈为动力工具除锈；防腐为铁红防锈漆两遍、面漆一遍；管道有保温要求则不刷面漆，其他按照工艺要求施工。 二、施工中执行的技术标准、规程、规范 1．设计图纸及设计说明文件 2．《工业金属管道工程施工及验收规范》（GB50235-97） 3．《现场设备、工业管道焊接工程施工及验收规范》（） 4．《工业设备、管道防腐蚀工程施工及验收规范》（HGJ229-91） 5．《工业设备、管道绝热工程施工及验收规范》（GBJ126-89） 6．《工业金属管道工程质量检验评定标准》（GB50184-93） 7．工程合同有关文件和甲方要求。 三、施工机具和人员配备
焊接专业施工组织设计 工程概况 ****热电厂工程安装8×60MW由武汉锅炉厂提供的锅炉，锅炉型号为：WGZ-240/9.8-2。 1.1锅炉主要设计参数 锅炉型号： WGZ-240/9.8-2 额定蒸发量： 240t/h 额定过热蒸汽压力（表压）：9.8Mpa 额定蒸汽温度：540℃ 给水温度： 215 ℃ 空气预热器进风温度 20 ℃ 锅炉效率 90％ 1.2主要工作量 焊接工作量有受监焊口、承重结构、六道及各类密封以及一般结构的焊接等。其中锅炉定型设计的受热面管子、本体范围内管道的焊口数见锅炉受监焊口统计表。施焊的主要钢种有：Q235 Q235-A.F Q235-A Q215-A 20G 12Cr1MoV 1Cr18Ni9Ti 1Cr6Si2Mo 1Cr1 3 1Cr20Ni14Si2 施工平面布置 2.1焊机布置
组合厂布置30台焊机；锅炉间0m至37m分三层布置，第一层布置在0m，第二层布置在八米平台附近，第三层布置在炉顶汽包平台，每层布置10台焊机。 2.2热处理设备布置 布置全自动热处理控温柜1台,具体位置根据现场实际情况而定。2.3焊接用气体供应 2.3.
⒈本现场不设制氧厂及乙炔站。 ⒉3.2氧气、乙炔气、氩气全部瓶装供应，采用集中及分散配合。集中以笼式装瓶方案通过管线供各用气站，管线接不到处可以散用。施工组织形式及劳动力计划 3.1组织形式 为了提高经济效益，适应当前经营承包机制，焊接专业的劳动组织形式为集中管理和分散管理相配合的方式。本工程的高压焊工归项目部统一管理，中、低压焊工实行分散管理，锅炉、汽机焊工直接分配到铁工班组，热处理班由检测中心负责。全面承担本工程的焊接、热处理和无损探伤等项工作。要求焊接人员的数量及技术状况如下：3.1.⒈焊接技术负责人：1名（工程师及以上职称） 3.1.2焊接施工技术员：1名（助工及以上职称） ⒊1.3.无损探伤负责人：1名（RTII 、UTII级以上资格） 3.1.4热处理工：1名（具有操作证） 3.1.⒌探伤工：1名（RTII级1名UT级1名） 3.1.
Ａ３.1施工组织设计／方案报审表
城西干道水西门隧道（K4+470-K4+550）支护桩工 程 水西门隧道（K4+470～K4+550）支护桩工程人工挖孔探明地下管线施工方案 编制人： 审核人： 审批人：
施工单位：南京第二道路排水工程有限责任公司 日期：2012年4月27日 水西门隧道（K4+470～K4+550）支护桩工程 人工挖孔探明地下管线施工方案 一、工程概况 城西干道水西门隧道（水西门大街交叉口以南K4+470～K4+550）支护桩工程，位于水西门大街路口以南部分，其区域内管线错综复杂，为支护桩施工带来不便。位于K4+504处为一已探明的中国移动光缆，现已知，中国移动光缆附近有埋深约6米的中国电信光缆，为确定其具体位置，现拟人工挖孔探明此处地下管线。二、施工规划 根据电信公司提供的管线信息结合此处的管线图纸，大致确定了光缆的平面位置。现拟以孔径1.3米、深约6米、24砖墙护壁的人工挖孔，探明管线具体位置及深度。 三、施工方案 施工流程： 桩位放样→井口清理及开挖→安装提升架→人工挖孔→分层开挖→24砖墙护壁→缩径开挖→24砖墙护壁→挖至管线处 1、从管线图可知，孔位大致在已知的中国移动电缆附近，故在
中国移动光缆南北向各挖一个孔。 2、此处地下深0.5米至6.1米处为粉质粘土，底部还夹有淤泥质土，不利于开挖，应分层开挖、护壁，每层高不超过1.5米。 3、挖孔采用从上到下逐层用镐、锹进行开挖，遇坚硬土或大块孤石采用锤、钎破碎，挖土顺序为先挖中间后挖周边。孔内挖出的土采用提升设备垂直运输到地面，堆积到指定地点，防止污染环境。 四、注意事项 1、应随时注意检查卷扬机、支腿、钢丝绳、挂钩（保险钩）、提桶超高限位装置等，应对护壁的状况进行检查，发现问题及时采取措施。 2、挖孔人员上下孔井，必须使用安全爬梯；井下需要工具，应该用提升设备递送，禁止向井内抛掷。井孔上、下应有可靠的通话联络，如对讲机等。 3、井下操作人员连续工作时间不宜超过4h，应及时轮换。 4、现场施工人员必须佩带安全帽、安全带，安全带接绳由孔上人员负责随作业而加长，井下有人操作时，井上配合作业人员必须坚守岗位，不得擅离职守。 5、孔底如需抽水时，必须在全部井下作业人员上地面后才能进行。 6、井孔内一律采用12V 安全电压和防水带罩灯照明，井上现场可用24V 低压照明。现场用电均须安装漏电保护装置。 7、孔内应经常检查有害气体浓度，当二氧化碳浓度超过0.3%,其他有害气体超过允许浓度时，均应设置通风设备。 五、文明施工 1、加强现场文明施工和材料、机具、设备的堆码，保持场地清洁。
XXXXX B3 明口呈施工方案 编制单位： 编制人: 日期:
3.4施工流水段的划分及施工工艺流程 1施工流水段的划分 本工程为路灯安装工程，宜采用平行流水立体交叉作业，分专业、分系统、分路段进行安装。上道工序完成的同时要为下道工序创造施工条件，下道工序的施工时要保证上道工序的成品完整，以减少返工浪费确保工程质量。路灯安装工程按系统进行施工。2施工工艺流程 根据本工程的具体情况，确定施工工艺流程如下： A、先地下，后地上；先干线，后支线； B、先急，后缓；先重要，后普通； C、先基础、再下管、后穿线，最后接线调试； D、先与外专业、各工种配合，后单独作业； E、预制基础笼，使用商混，不现场拌和混凝土，减少零散安装。 安装工艺流程按照安全、技术交底一进场准备一灯杆定位-挖灯杆基坑-浇筑灯基础- 电缆井砌筑-挖电缆沟-敷设电缆保护管--敷设电缆-电缆沟回填土-灯杆灯具组装-吸顶灯布管、布线-吸顶灯安装-灯具调试…控制系统安装调试--试运行的流水方案执行。 关键工序的的施工做法 1、沟槽开挖 (1)采用人工开挖。挖至所需深度，不少挖、超挖。 (2)开挖前应与监理工程师联系，基本弄清地下障碍物(如地下电缆、管道等)情况，以确保供水、供电、通讯设施等的安全。 (3)电线保护管的沟槽和路灯基础，开挖完工后向监理工程师申报进行隐蔽工程质量验收。 (4)施工时用围扌当围住施工现场，开挖前用水喷洒现场进行粉尘控制，避免施工时粉尘飞扬，影响环境。 2、路灯基础 (1)本灯杆基础须坐落在未经扰动的土层上，该层土的地基承载力特征值须满足fa ＞90KpOoo若坐落在杂填土、耕土、浜土或淤泥上，则必须将杂填土、耕土、浜土或淤泥挖

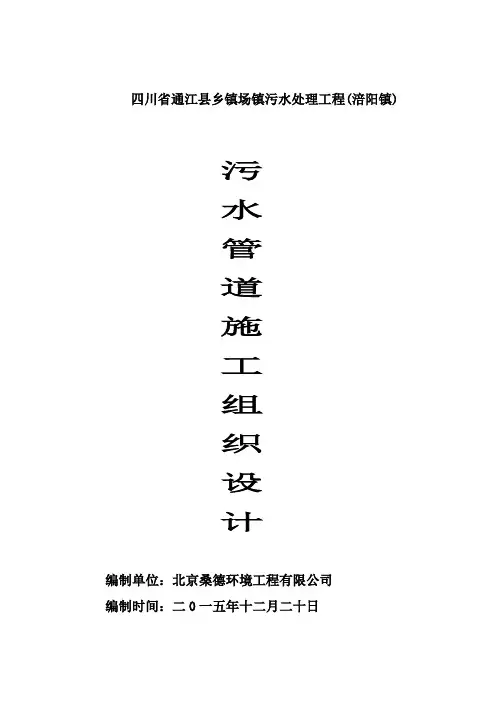

四川省通江县乡镇场镇污水处理工程(涪阳镇) 污 水 管 道 施 工 组 织 设 计 编制单位：北京桑德环境工程有限公司 编制时间：二0一五年十二月二十日
目录 1、编制依据 2、工程简介 3、图纸会审和施工放线 4、施工计划安排 5、主要施工方法及技术措施 6、工期保证措施 7、地下管网及沿途公路及其它设施保护措施 8、质量保证措施 9、安全保证措施 10、文明施工保证措施 11、环境保护措施 12、工程质量保修措施 13、降低成本措施 14、保证连续施工措施 15、农民工工资保证措施
一、编制依据 （1）设计图纸、招标文件、施工合同 （2）《给水排水管道工程施工及验收规范》GB50268—1997 《市政地下工程施工及验收规程》 DGJ08―236―1999 《市政排水管道工程施工及验收规程》DBJ08―220―96 《建筑防腐蚀工程施工及验收规范》GB50212―1991 《建筑工程施工质量验收标准》 《建筑工程质量管理条例》 《施工现场临时用电安全技术规范》 JGJ46-88 《市政排水管渠工程质量检验评定标准》 CJJ3-90 二、工程简介: 本工程位于四川省巴中市通江县涪阳镇，起于涪阳镇街道上游，终于本镇新建污水处理厂。设计范围包含两段污水管。重力污水管全长1775米，管径DN300～DN600；压力污水管全长2503米，管径DN300；污水检查井61座，阀门井2座，加压站1座；设计远期污水量约3815m3/d，最大日最大时污水量约为78.876L/s。 三、图纸会审和施工放线 1、图纸会审与交底：施工单位在接到设计图纸时，要求技术负责人、施工员、资料员及造价编制人员应充分熟悉图纸，了解地形地貌和管道沿途地质结构及施工环境，以便施工有序推进和造价控制工作。对图纸不明白的之处应及时向设计部门咨询，并且在施工中图纸与现场有冲突的地方及时向设计部门提出变更申请，要征得设计人员和业主的同意方才实施，施工单位不得擅自修改和变更图纸设计。
目录 一、工程概况 2 二、主要施工方案 2 三、工程投入的主要施工机械设备计划 15 四、劳动力安排计划 15 五、确保工程质量的技术组织措施 17 六、确保安全生产的技术组织措施 20 七、确保文明施工技术组织措施 24 八、确保施工进度工期技术组织措施 24 九、施工平面布置 25 十、土石方爆破方案 26 十一、工程横道图 29
广西华银铝业有限公司氧化铝一期工程厂区供排水管网、厂区热力管网、全厂工艺管网(Ⅱ标段)施工组织设计 一、工程概况 广西华银铝业有限公司氧化铝一期工程厂区供排水管网、厂区热力管网、全厂工艺管网(Ⅱ标段)工程主要由生产生活消防给水主干管网、循环给水和压力循环回水管网、生活排水管网、二次利用给水管网和泥浆管网工艺管网等六大管网系统及阀门井、检查井、雨水井、0.8MPa蒸汽管道、普通压缩空气管道、冷凝坏水管、废酸、新蒸汽冷凝水、二次蒸汽冷凝水、冷凝水、三洗底流、热水、赤泥滤液、废化清液、化清液、好水、洗后水、坏水、强滤液等管道组成。其中给水管网主要用铸铁管和采用T 型滑入式接口，泥浆管采用镀锌钢管及焊接接口，基础主要采用素土或砂垫层；排水管网主要用砼或钢筋砼管，采用承插或企口接口，基础主要采用砼基础热力管网及工艺管网采用无缝钢管焊接接口。整个工程大约有11100多米管道安装和30个砖砌各类井施工。 本工程地下管网建在自然地理、地质条件复杂，气候炎热多雨，岩溶发育，且基岩面受溶蚀作用影响，呈凸凹起伏状，基岩起伏较大，地下水较丰富且厂区局部已经埋了较多管网和电缆，这复杂的气候、地质和较长战线给地下管网施工带来了极大困难。 另外，因2#沉降区域同时交叉施工，现场人员、材料设备较多，工作面多而大，给施工造成极大不便，故而公司将组建强有力的项目部和施工班组，给本工程顺利完成奠定基础。 二、主要施工方案 根据工程结构和工期要求较紧特点，并且交叉施工量交大，为了保证工程质量、进度及安全施工，本工程分成3个施工段，每个施工段各自独立进行流水作业施工，其中热电厂片区热力管网分为1个施工段和2#沉降片区管网为2个施工段，土建和安装可进行局部交叉作业。 本工程各施工段基本施工工序： 地下管网：场平→定位放线→土方开挖→地基处理→基础施工、管道预制和防腐→管道安装、砖砌井施工→管道和砖砌井质量检查→试水检验→管道接口处理和防腐→土方回填→管道合叉→尾项处理→验收交工。 管道支架上管网：施工前准备工作→管道预制和防腐→管道安装→试水检验→管道接口处理和防腐→管道合叉→尾项处理→验收交工。 I 、地下管网： 1、土方施工： （1）、土方开挖和地基处理： 根据设计要求，由指定坐标网把坐标引入施工区域，在施工场区内建立施工坐标控制网，控制点设置以能互相通视且不受人、车影响为原则，必要时可在场区外的永久性建筑物面上设置坐标控制点。高程控制点设置在场区内不易受人、车干扰和破坏地方设置多个控制点，
桩基础管桩接桩的施工方案 一、编制依据 1《建筑地基基础施工及验收规程》（DBJ15-201-91） 2《预应力混凝土管桩基础技术规程》（DBJ/T15-22-98） 3《建筑工程质量检验评定标准》（GBJ301-88） 4《建筑桩基检测技术规范》（JGJ106-2003） 4《建筑机械使用安全技术规程》（JGJ33-2001） 5《建筑钢结构焊接技术规程》（JGJ81） 6.《锤击式预应力混凝土管桩基础技术规程》（DBJ/T15-22-2008） 7《施工现场临时用电安全技术规范》（JGJ46-88） 8《建筑地基基础设计规范》DBJ5-31-2003-10 9本工程设计图纸等。 二、工程概况 2.1、概况 广州开发区SDK-A-2地块项目（岭南雅筑）I期工程：1~3#为18层住宅楼（住宅面 积约28069.00卅），建筑总高度56.9米，为地下室一层（面积约8430.00卅）；4~7# 为32层（住宅面积约70678.00 m2）,建筑总高度99.5米，为地下室一层（面积约15435 卅）；P3~P5#为一层的商业楼（面积约3111.00 m2）,建筑总高度均为7.2m；地上部分总建筑面积为约：101858.00 m,地下部分总建筑面积约为：23865.00 m,总建筑面积
约为：125723.00 m20 2.2、设计概况 1本工程部分采用预应力管桩，部分采用平板式筏形基础，部分采用独立基础，混凝土等级C30,抗渗等级均为P6o 2预应力管桩基础采用静压预应力高强混凝土管桩（PHC桩）,混凝土等级C80, 桩径500mm壁厚125mm桩径600mm壁厚130mm。其中直径为500mn t勺管桩，以强风化岩为持力层入持力层不小于1000mm单桩竖向承载力特征值不小于2000kN直 径为600mm勺管桩，以强风化岩为持力层入持力层不小于1000mm单桩竖向承载力特征值不小于2500kN单桩竖向极限承载力Qu为单桩竖向承载力特征值Ra的2倍, 单桩竖向承载力特征值Ra应通过试压桩最终确定。 3本工程设计桩长约16-28m,桩长不应小于13米,接桩采用焊接连接方式，按行业标准《建筑钢结构焊接技术规程》JGJ81的有关规定及设计图纸要求有进行。 4终压控制标准 1）桩入土深度L>23米时，终压力值可取桩的竖向承载力特征值的 2.1倍。 但桩周为粘性土且灵敏度较高时，终压力则取桩的竖向承载力特征值的1.8~2.0倍并复压1~2次； 2）入土深度15 管道工程施工组织设计实例 1、概述 管道施工组织设计是用以指导工程建设项目施工质量，强化施工现场管理，以获取经济性的一项重要管理性文件，也是验证施工企业在工程建设中应具有一定施工实力及管理水平，体现施工企业的综合技术能力的一项保证措施。它依据工程建设项目的需要及工程总体质量、安全、进度的要求，按照施工现场的现实客观条件，结合施工企业的具体能力，科学合理地组织“人、机、材”的配置，充分发挥其作用。通过多年的工程建设实验经验表明，在工程建设施工前期做好施工组织设计，能够有效地控制或缩短施工作业周期，降低施工工程成本，节约工程投资，保证工程建设的施工质量及施工安全。 2、施工组织设计的编制原则 管道施工组织设计的编制前应全面地了解所承担施工项目的基 本概况，设计技术参数及设计要求，熟悉拟建工程项目的地理、地貌、水文、气象及施工条件，以便科学合理地设计施工方案和施工程序，选择先进的施工工艺，应用网络计划，进行合理优化施工工序，选用优良适用的机械装备，精湛的技术工人。周密组织计算人力、物力、财力，确保最佳施工组织方案，统筹全局，均衡组织施工，提高施工工效，缩短施工周期，获取最优的经济效益和社会效益的最大化。 通过施工组织设计的编制，拟定周密的施工准备，将施工过程中不可预计及可能发生的各种情况加以预防，以便合理投入人才技术及物质资源，达到进度快，质量优，经济省的目的。 3、施工组织设计的编制方法 管道工程的施工组织设计编制应依据业主（建设单位）的要求及施工企业招投标或中标项目而定，按照建设项目的管理来评价工程施工质量。通常将工程建设项目分成多个单位工程或区域性（分部分项工程）工程来进行管理组织施工。实施编制施工组织设计时，一般将工程建设项目划分为建设工程全过程（总）施工组织设计，单位工程施工组织设计和区域性施工组织设计。 施工组织设计是结合施工图设计阶段的设计图纸和有关技术文 件进行编制的，针对具体的实际工程建设项目，并考虑当地的施工条件和施工水平，编制不同的施工组织设计。施工组织设计编制的主要内容包括以下几个方面： 3.1建设工程项目的工程概况及特点 熟悉了解拟建工程项目的性质和特点，施工作业地区的地理、地貌、水文、气象及其自然环境和地下管道、电气线路的分布等基本概况。编写出工程项目的目的和主要技术参数、施工技术力量、施工技术条件、劳动力、材料、机具等供应情况。 3.2施工方法选择 依据工程的基本概况和工程建设地区的特点，结合人力、材料、机具设备等条件，遵循国家现行的标准、规范和设计要求，选择合适 施工组织设计（施工方案）审批表工程名称： 施工方案 一、工程概况： 本工程是铁通湖南通信枢纽楼，位于湖南省长沙市马王堆路与荷晏路交叉口西北角，由铁通湖南分公司负责筹建实施，占地面积22 为1104.82m ，总建筑面积15920.74m，地下一层，地上十五层， 建筑高度64m，属高层建筑一类工程，地下室设地下人防设备层。一层门厅，二层报告厅，三层餐厅，四至七层客房，八至十二层办公室，十三层智能网设备层，十四层数据中心，十五层计费中心。由湖南农林业勘察设计研究总院设计，由湖南省长沙市马王堆建筑公司施工。 二、工程介绍及说明 1、电部份 本大楼总装机容量为2584KW，计算有效功率为1565KW，大 楼低压配电采用放射式与树干式相结合的方式。对重要的用电负荷，采用电缆放射式供电。一级负荷，采用双回路供电（如机房、电梯、消防，精密空调、通风、排污）在最末端，配电箱双电源自动切换，一级负荷，供电采用耐火电缆NH-VV-1KV。一般负荷采用阻燃电 缆ZR-VV-1KV 敷设于大楼电缆井及地下室电缆桥架内，穿地下室 人防墙电缆设置防爆套管。大楼地下室从室外变电间引至强电井桥架采用Xaj-P-800×150。其于水平部份采用XQ-P-200×100。从主 桥架至空调控制室采XQJ-P-400×150。强电井内垂直桥架采用 XQJ-P-800×150。地下室设有空调、消防、生活水泵及配电控制屏。 设有水箱、水池、排污及控制开关箱。地下室照明设有公共照明一般照明、应急照明。每层强电井内设有照明开关总箱，屋顶设有排风、空调、电梯、开关控制箱。大楼每层设有一般照明筒灯，过道走廊，楼梯间设有应急照明疏散灯、指示灯。都由照明开关控制，一至三层房内有二次装修部份只留开关插座盒及预埋线管。其于房间设有日光灯，格栅灯及插座。四至七层为客房部，每间房内设置开关箱，水房设置插座箱。客房内设置床头控制柜、壁灯、吸顶灯及花灯和插座。卫生间内设变压器隔离插座及照明风扇。八至十二屋为办公室及设备机房主要是一般照明的平灯座、筒灯、房间日光灯、格栅灯、插座和控制箱，要进行二次装修的房间只预留盒子和线管。十三至十五层为设备仪器室，设有开关箱、照明，公共场所设筒灯和一般白炽灯，房间设有日光灯和格栅灯。所有强电井内开关箱明敷设，其于开关箱暗设，过道内设有电线电缆桥架。照明采22 BV2.5 导线穿钢管G15 暗敷设。插座电源采用BV-500-4导线穿PVC15.20暗敷设。动力采用380V供电，照明采用220/380V供电。过道楼梯间采用声控开关，其于采用跳板暗开关。 2、防雷接地部份 本大楼按二级防雷建筑物进行防雷设计，用φ10镀锌无钢。在屋顶设置10m×10m，避雷带防直击雷，屋面所有金属物均与避雷带焊，接通。引下线利用建筑物柱内主筋引下，外墙0.3m外设测十个，在-0.8m处留40×4 镀锌扁铁作N板，距明沟散水1m以外。从 济南市武家庄旧村改造工程（一期室外综合管线） 热力工程施工方案 编制单位：中国新兴建设开发总公司 济南武家庄旧村改工程项目部 编制日期：二0一二年九月二十二日 热力工程施工方案 一、工程概况 1、工程简介 武家庄旧村安置小区工程位于济南市高新技术开发区孙村片区西北部。规划面积43.2公顷，为新建小区。 本工程为武家庄旧村安置一期室外综合管线工程，包括给水系统、排水系统、热力系统及毛石挡土墙工程。 2、主要工程量 热力系统供回水温度80/60℃，采暖系统分为高、低两个区。热力管道采用直埋敷设，直埋管道为高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋保温管，弯头、三通管件使用加强型。管径有DN70、DN80、DN100、DN125、DN150、DN200、DN250、DN300。总长约5389m，放气井4座，排气井8座，检查井8座。 二、施工部署 1、施工阶段划分 施工阶段原则上划分施工准备阶段、施工阶段、竣工验收阶段。 ⑴、施工准备阶段 从接到中标通知书后至开工前进行，编制施工准备计划，按计划进行各种施工前准备。 ⑵、施工阶段 在这期间需合理组织、精心施工，完成工程各项指标。 ⑶、竣工验收阶段 在工程完工后进行，期间需进行大量资料准备工作，整理各项原始数据，按业主要求提供项目竣工验收各项资料，配合业主进行项目各种检测和评定。 2、施工区域划分 根据现场情况，施工区域分为5个区，一区为西南部，主要有3-3#、3-4#、3-5#、3-6#、3-11#；二区为东南部，主要有3-14#、3-15#、3-16#、3-17#、3-18#；三区为东北部，主要有3-19#、3-20#、3-21#、3-22#、3-23#、3-24#；四区为西北部，主要有2-14#、2-16#高层；五区为主路部分。 三、施工准备 1、现场调查： ⑴、开工前根据设计图纸和招标文件资料进行沿线踏勘和调查，将现场情况和问题逐一列出，集中研究处理方案。 ⑵、确定水准点标高、位置，以便施工放样时设置临时标志。对于施工范围内的测量标志，必须采取措施妥善保护，以免施工时由于不慎而受损。 ⑶、提前做好石灰、砂、石、水泥等材料供货单位的落实和砼配合比的试验及确定，确保工程的顺利实施。 ⑷、做好进场设备的维护保养，力争做到相应配套、性能完好，应用方便、器具齐全。 2、交底： 计划在开工前组织任务交底和技术交代，由工地技术负责人根据施工组织设计的要求，将工期安排、质量标准、安全要求、节约指标、文明施工、技术措 目录 第一章工程概况及编制依据 0 1.1工程概况 0 1.2编制依据 (1) 1.3主要焊接工程量及焊接方法 (1) 第二章项目组织机构设置 (6) 2.1焊接人员的配备及职责 (6) 2.2焊接人员应具备的资格条件 (8) 2.3焊接组织机构 (10) 第三章焊接材料管理 (9) 3.1焊接材料管理制度 (9) 3.2焊接材料检验制度 (10) 3.3焊接材料复查检验 (10) 3.4焊接材料保管制度 (11) 3.5焊接材料烘干制度 (11) 3.6焊接材料发放及回收制度 (12) 3.7过期焊接材料处理制度 (12) 第四章焊接机械设备管理 (12) 4.1焊接用气体的供应及布置 (12) 4.2焊机电源及焊机集装箱布置 (13) 4.3热处理机电源及热处理机布置 (13) 4.4焊接材料烘干机电源及布置 (13) 4.5焊接机械设备管理 (13) 第五章主要施工方案和技术措施 (13) 5.1焊接工艺评定及焊工的岗前培训 (13) 5.2焊接方法 (14) 5.3焊接坡口形式及组装要求 (16) 5.4焊接工艺及热处理规X (18) 5.5焊接接头质量检验 (25) 误!未定义书签。 5.7焊接过程管理································································错误!未定义书签。 5.8 质量检验及验收..............................................................错误!未定义书签。第六章重要部件或特殊钢材的焊接施工方案.. (28) 6.1SA335-P91焊接施工方案 (28) 6.2SA213-T91焊接施工方案 (31) 6.315N I C U M O N B5（WB36）焊接施工方案 (32) 第七章创优工程焊接工艺质量要求 (33) 7.1T/P91高合金耐热钢焊接工艺质量要求 (33) 7.2奥氏体不锈钢及镍基合金管焊接工技术要求 (35) 7.3中低压管道焊接工艺质量要求 (35) 第八章焊接质量管理及质量保证措施 (35) 8.1施工质量目标 (35) 8.2质量管理 (36) 8.3质量保证措施 (36) 8.4施工各个环节的控制与检查 (37) 8.5特殊条件下焊接质量保证措施 (37) 8.6焊接接头的标识 (37) 8.7质量标准 (37) 第九章焊接施工中的环境保护、劳动防护及安全文明施工 (37) 9.1执行标准 (37) 9.2安全方针 (39) 9.3安全目标 (39) 9.4安全文明施工管理体系 (39) 9.5环境因素识别与评价 (38) 9.6危害因素识别与评价 (38) 9.7应急准备及响应 (38) 管道及检查井施工方案 1.1污水管道埋设施工方案 1）机械设备的配置：挖掘机2台,自卸车5台,5吨装载机1台,钢筋加工设备1套，砼搅拌机1台，砂浆机1台 2）人员设置（详见劳力表） 3）测量设备：GTS-102N全站仪一套，DS3水准仪两套，50M钢尺3把 4）施工措施 a施工放线：图纸提供技术数据，甲方技术交底，组织施工技术工人详细测量各控制桩点；根据放线系数及污水管轴线位置确定管槽上口开挖边线。 b沟槽开挖：详细交清地下障碍情况及施工现场机械安全问题；合理安排机械开挖，机械开挖使用反铲挖掘机配合人工开挖，开挖时槽底高程以上保留10cm左右，采用人工清底；测量人员随时测槽底高程及宽度，确保不超挖，一次成型。 c管槽基础与管道铺设：管道基础铺设平整密实；采用吊车进行下管，吊车距沟边2米，保证施工安全，下管时专人与吊车司机现场交底，并指挥吊车施工；采用吊链(手拉葫芦)拉入法，管道铺设采用吊车按管，人工配合，在已安装稳固的管子上拴住钢丝绳，在待拉入管子承口处架上后背横梁，用钢丝绳和吊链连了绷紧对正，两侧同时拉吊链，将已套好胶圈的插口径撞口后。拉入承口中，注意随时校正胶圈位置和状况。 d沟槽回填：沟槽回填应在管道隐蔽工程验收合格后，凡具备回填条件，均应及时回填，防止管道暴露时间过长，造成损失；管顶回填20CN砂，采用水沉处理；对不同部位有不同要求，达到既保护管道安全，又满足上部承受动、静荷载，既要保证施工过程管道安全，又要保证上部放行后的安全；各施工步骤可以进行流水作业，穿插进行，以利执行平面立体交叉作业计划。 e排水；本工程如施工范围内地下水出现机会较少，如有采用集水坑降水，施工工序简单，周转灵活。 5）雨污水管道埋设工艺流程图 1.2检查井施工 管道施工完毕，即可进行检查井的砌筑施工。检查井施工基本在原有工作井、接收井位置，施工时，我司将严格按照设计图纸。对不 施工组织设计图纸 说明 工程总称：海波路江桥社区商业项目 项目名称：海波路江桥社区商业项目 设计单位：上海江南建筑设计院有限公司 结构 (一) 设计依据 1、本工程按现行国家、行业、上海市有关设计规范、规程及初步设计的批准文件设计， 其中主要采用的设计规范、规程、规定有： (1). 《建筑结构可靠度设计统一标准》（GB50068- ） (2). 《建筑结构荷载规范》（GB50009- ）（） (3). 《砌体结构设计规范》（GB50003- ） (4). 《混凝土结构设计规范》（GB50010- ） (5). 《建筑抗震设计规范》（GB50011- ） (6). 《高层建筑混凝土结构技术规程》（JGJ3- ） (7). 上海市《地基基础设计规范》（DGJ08-11- ） (8). 上海市《建筑抗震设计规程》（DGJ08-9- ) (9). 其它现行有关结构设计的规范、规程、规定。 2、建筑以及各相关专业提供的施工图。 3、《海波路江桥社区商业项目-岩土工程勘察报告》（工程编号： -2-06-01）。 (二) 自然条件 1、本工程的±0.000标高相当于绝对标高，室内外高差为 100mm，施工标高引测点须与地质勘察报告一致。 2、场地内地下水位属于潜水类型，地下水对混凝土具有微腐蚀性。 3、本工程地处上海市嘉定区，该地区基本雪压为0.20KN/m‘2’ ，基本风压为 0.55 KN/m‘2’ ，地面粗糙度为B类。 4、根据地勘资料本工程场区抗震设防烈度为七度，设计基本地震加速度为0.10g，设计地震分组为第一组，本工程建筑场地土属于Ⅳ类场地（上海地区）。 5、混凝土环境类别：基础和露天及室内潮湿环境部分：二b类；上部室内正常环境结构：一类。 (三) 工程概况 1、本工程拟建在上海市嘉定区，为海波路江桥社区商业项目。 2、本工程框架结构，A区、B区为六层，局部七层；C区为两层，局部三层；连廊1为2层；连廊2为6层。 (四) 结构计算条件及软件 1、本工程结构设计使用年限为50年。 2、本工程上部结构的安全等级为二级，地基基础安全等级为二级，地基基础设计等级为丙级。 3、本工程抗震设防烈度为七度, 抗震设防类别为丙类，A区、B 区、C区框架抗震等级为三级，连廊1和连廊2为二级。 4、本工程结构计算采用中国建筑科学研究院PKPM系列中的“SATWE”及“JCCAD”程序, 9月网络版。 上海发电设备成套设计研究院工程中心锅炉水动力给水管道（压力管道安装） 施工方案 编制： 审核： 批准： 南通四建设备安装有限公司 二○一四年月 施工方案及施工组织 一、工程概况 本工程是上海发电设备成套设计研究院工程中心锅炉水动力试验管道施工方案。安装地点：上海市闵行区剑川路1115号。 1、工程项目名称：锅炉水动力试验管道安装工程 2、图纸设计单位：上海发电设备成套设计研究院 3、根据设计及施工说明，压力管道等级特性表如下： 无缝钢管：? 51x5，数量39;?51x10.5,数量89;?25x6.5,数量5 截止阀：DN20 PN2.5，数量1；?25x6.5 40MPa,25℃,数量4；?51x5 PN2.5,数量1 接管座：DN20 PN44，数量3 等径三通：? 51x10.5 40MPa 450℃,数量1 弯头：?51x5 1.6MPa，数量9；?51x10.5 40MPa,数量26 电动截止阀:?51x10.5 40MPa，数量3 电动调节阀：?51x10.5 40MPa,数量2 焊条E0-19-10 二、施工及验收规定 1、按双方签订的合同书及设计图纸工艺技术要求施工及验收。 2、本工程施工安装的承压管道，其施工过程及验收标准严格执行现行国家标准： ①《火力发电厂保温油漆设计规程》DL/T5072-2007 ②《工业设备及管道绝热工程施工规范》GB50126-2008 ③《工业设备及管道绝热工程质量检验评定标准》GB50185-93 ④《管道及设备保温》98R 418 ⑤《水利水电工程压力钢管制作安装及验收规范》GB50766-2012 三、现场施工组织 为使工程能按时按质按用户的要求完成各项工作，施工现场特设以下组织机构：1）施工现场负责人： 2）技术负责人： 3）持证电焊工： 4）铆钳工： 5）电气安装工： 6）司索指挥工： 7）安装工： 8）安全及质检员： 四、现场投入设备 钢筋工程 根据该工程施工场地的实际情况，钢筋全部采用现场加工制作，其制作进度可按施工进度需要进行。 一、施工准备 1、熟悉施工图纸及相关图集所选用的大样，了解设计图中各分部分项钢筋种类、型号、形状、数量以及各构件的搭接方式和锚固长度倍数。 做好抄平放线工作，即标明墙、柱、梁等部位的水平标高和弹好尺寸线，根据弹好的线检查下层留搭接钢筋的位置、数量、长度、如不符合要求，应进行处理。 2、本工程钢筋施工量大，钢筋的采购严格按照项目部采购程序文件规定执行，对工程所有钢筋必须有出厂合格证及二次复检报告，经检验合格后才能使用，检验各项性能必须满足《规范》要求，严禁使用不合格钢材。进场材料必须分批分类挂牌堆放整齐，其加工制作必须根据施工进度及钢筋配料表下料成型，并按规格类型分类，挂牌堆放，专人负责。 二、施工工艺 1、钢筋配料 钢筋专业工长根据设计图纸、施工规范和设计变更编制钢筋料表，送技术部审核后，申请加工。 2、钢筋加工 ①钢筋除锈：钢筋的表面应洁净。油渍、漆污和用锤敲击时能剥落的浮皮、铁锈等应在使用前清除干净。在焊接前，焊点处的水锈应清除干净。在除锈过程中发现钢筋表面氧化铁皮鳞落现象严重并损伤钢筋截面，或在除锈后钢筋表面有严重的麻坑、斑点伤蚀截面时，应降级使用或剔除不用。 ②钢筋调直：盘圆钢筋用卷扬机拉直，其调直冷拉率不宜大于4%，如使用的钢筋无弯 钩弯折要求时，调直冷拉率可适当放宽。 ③钢筋切断：钢筋切断时，将同规格钢筋根据不同长度长短搭配，统筹排料；一般先断长料，后断短料，减少短头，减少损耗。断料时应避免用短尺量长料，防止在量料中产生累计误差。 ④钢筋弯曲成型：A.Ⅰ级钢筋末端做180°弯钩时，其圆弧弯由直径不应小于钢筋直径的2.5倍；B.Ⅱ级钢筋末端做90°或135°弯折时，Ⅱ级钢筋的弯由直径不宜小于钢筋直径的4倍；C.弯起钢筋中间部位弯折处的弯曲直径不应小于钢筋直径的5倍；D.钢筋在弯曲机上成型时，心轴直径应是钢筋直径的2.5倍。 ⑤钢筋闪光对焊：加工过程中的钢筋接长宜采用闪光对焊工艺：A.对焊前必应清除钢筋端头约150mm范畴围内的铁锈、油污等，如端头弯曲，则予以调直；B.当调换焊工或更换焊接钢筋的规格和品种时，应先制作对焊试样进行冷弯试验，合格后才能成批焊接；C.焊接参数应根据钢特性，气温高低、实际电压、焊接机性能等，具体情况由操作人员自行修正；D.夹紧钢筋时，应使两钢筋端的凸出部分相接触，以利均匀加热和保证焊缝与钢筋轴线相垂直；E.焊接完毕后，应等接头处由白红色变为黑色才能松开夹具，平稳取出钢筋； F.焊接场地应有降风、防雨措施，以免接头区骤然冷却，发生脆裂； G.焊接一批完毕后，应进行焊接头外观检查，发现外观不符合规范要求的烛接头，应重新施焊。 三、钢筋绑扎 1、准备工作 ①核对成品钢筋的钢号、直径、形状、尺寸和数量是否与料单牌相符。如有错漏，应纠正增补。 ②准备绑扎用的铁丝、绑扎工具(如钢筋钩、带扳口的小撬棍)、绑扎架等。准备控制混凝土保护层用的水泥砂浆垫块。受力钢筋保护层厚度：各层楼面梁为25mm，柱子为25mm，且不宜小于纵筋直径，各层楼板、楼梯和其他混凝土墙为15mm。 2、柱钢筋绑扎管道工程施工组织设计实例
