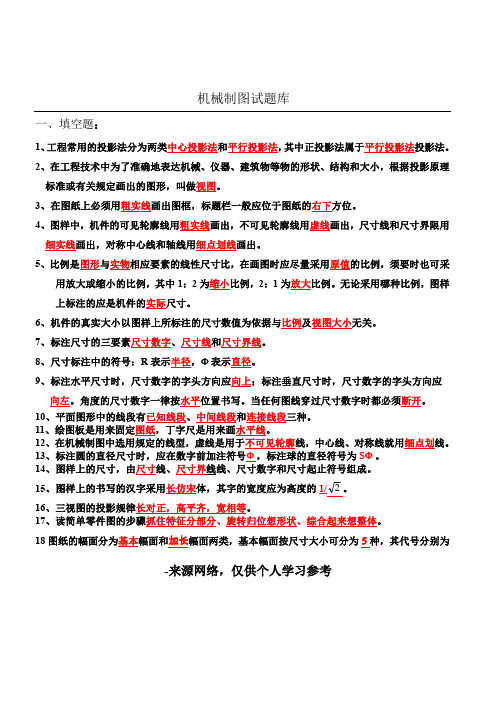

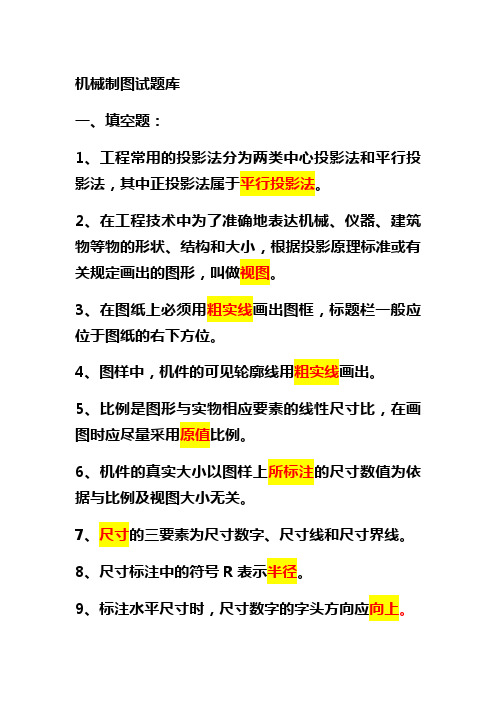

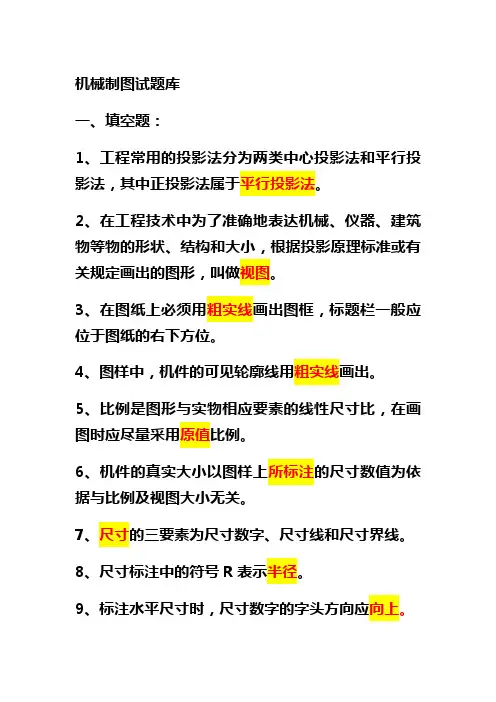

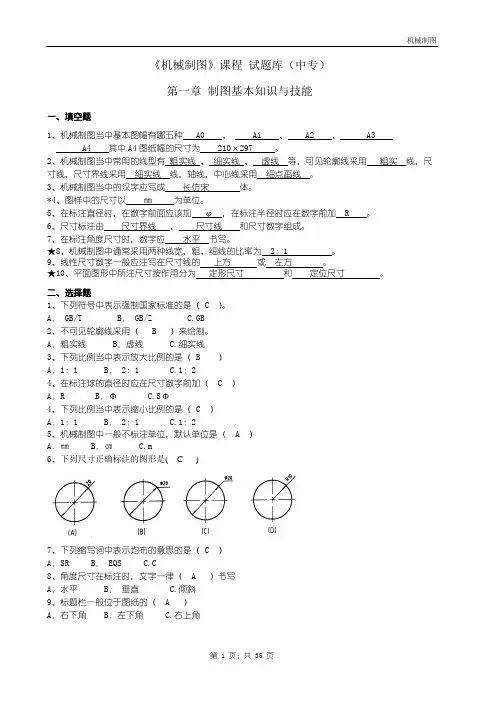

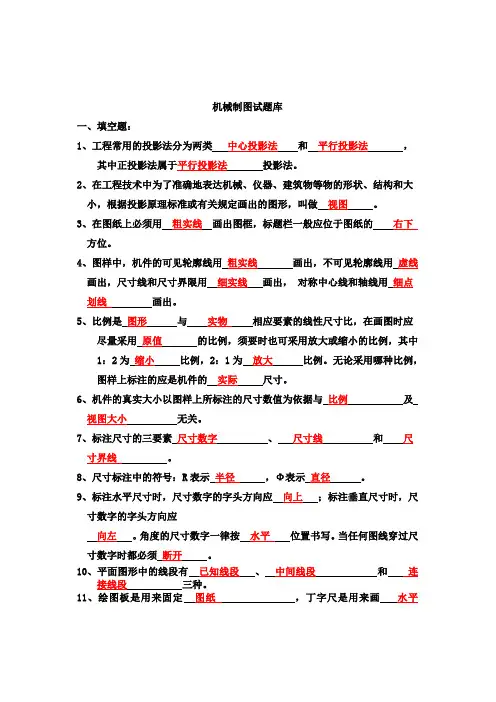

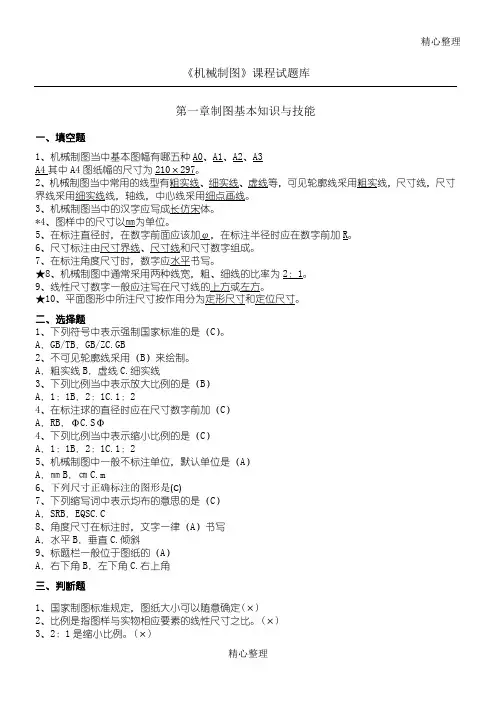

1.工程常用的投影法分为两类(中心投影法)和(平行投影法)，其中正投影法属于(平行投影法)。
2.在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做(视图)。
3.在图纸上必须用(粗实线)画出图框，标题栏一般应位于图纸的(右下)方位。
4.图样中，机件的可见轮廓线用(粗实线)画出，不可见轮廓线用(虚线)画出，尺寸线和尺寸界限用(细实线)画出，对称中心线和轴线用(细点划线)画出。
5.比例是(图形)与(实物)相应要素的线性尺寸比，在画图时应尽量采用(原值)的比例，须要时也可采用放大或缩小的比例，其中1：2为(缩小)比例，2：1为(放大)比例。无论采用哪种比例，图样上标注的应是机件的(实际)尺寸。
6.机件的真实大小以图样上所标注的尺寸数值为依据与(比例)及(视图大小)无关。
7.标注尺寸的三要素(尺寸数字)、(尺寸线)和(尺寸界线)。
8.尺寸标注中的符号：R表示(半径)，Φ表示(直径)。
9.标注水平尺寸时，尺寸数字的字头方向应(向上)；标注垂直尺寸时，尺寸数字的字头方向应
(向左)。角度的尺寸数字一律按(水平)位置书写。当任何图线穿过尺寸数字时都必须(断开)。
10.平面图形中的线段有(已知线段) 、(中间线段)和(连接线段)三种。
11.绘图板是用来固定(图纸)，丁字尺是用来画(水平线)。
12.在机械制图中选用规定的线型，虚线是用于(不可见轮廓)线，中心线、对称线就用(细点划)线。
13.标注圆的直径尺寸时，应在数字前加注符号(Φ)，标注球的直径符号为(SΦ)。
14.图样上的尺寸，由(尺寸线)、( 尺寸界线)、尺寸数字和尺寸起止符号组成。
15.图样上的书写的汉字采用(长仿宋)体，其字的宽度应为高度的。
16.三视图的投影规律(长对正，高平齐，宽相等)。
17.读简单零件图的步骤(抓住特征分部分)、(旋转归位想形状)、(综合起来想整体)。
18.图纸的幅面分为(基本)幅面和(加长)幅面两类，基本幅面按尺寸大小可分为(5)种，其代号分别为( A0、A1、A2、A3、A4)。
19.图纸格式分为(不留装订边)和(留装订边)两种，按标题栏的方位又可将图纸格式分为(x型)和(Y型)两种。
20.标题栏应位于图纸的(右下方)标题栏中的文字方向为(看图方向)。
21.比例是指图中(图形)与其(实物相应要素)之比。图样上标注的尺寸应是机件的(实际)尺寸，与所采用的比例(无)关。
22.常用比例有(原值)、(放大)和(缩小)三种；比例1：2是指(实物)是(图形相应要素)的2倍，属于(缩小)比例；比例2：1是指(图形)是(实物)的2倍，属于(放大)比例。
23.图时应尽量采用(原值)比例，需要时也可采用(放大)或(缩小)的比例。无论采用何种比例，图样中所注的尺寸，均为机件的(实际大小)。
24.汉字应用(仿宋)体书写，数字和字母应书写为(斜)体或(正)体。
25.字号指字体的(高度），图样中常用字号有(10、7、5、3.5)号四种。
26.常用图线的种类有(实线、虚线、间隔画线、点划线、双点划线、三点画线、点线)等八种。
27.图样中，机件的可见轮廓线用(粗实线)，不可见轮廓线用(虚线)画出，尺寸线和尺寸界线用(细实线)画出，对称中心线和轴线用(点划线)画出。虚线、细实线和细点划线的图线宽度约为粗实线的(1/2)。
28.图样上的尺寸是零件的(实际)尺寸，尺寸以(毫米)为单位时，不需标注代号或名称。
29.两个基本体相交称为(相贯体)。其表面的交线称为(相贯线)。
30.尺寸标注中的符号：R表示(半径)，φ表示(直径)，Sφ表示(球)，t表示(厚度)，C表示(45°)。
31.一般情况下相贯线是空间曲线,特殊情况下相贯线是平面曲线或(直线)。
32.斜度是指(斜线)对(高度)的倾斜程度，用符号(∠)表示，标注时符号的倾斜方向应与所标斜度的倾斜方向(一致)。
33.锥度是指(直径差)与(两截面轴向距离)的比，，标注时符号的锥度方向应与所标锥度方向(一致)。
34.平面图形中的线段可分为(已知)、(中间)、(连接)三种。它们的作图顺序应是先画出(已知)，然后画(中间)，最后画(连接)。
35.平面图形中的尺寸，按其作用可分为(定形)和(定位)两类。
36.已知定形尺寸和定位尺寸的线段叫(已知线段) ；有定形尺寸，但定位尺寸不全的线段叫(连接线段)；只有定形尺寸没有定位尺寸的线段叫(中间线段)。
37.影法分为(中心)投影法和(平行)投影法两大类，我们绘图时使用的是(平行)投影法中的(正)投影法。
38.当投射线互相(平行)，并与投影面(垂直)时，物体在投影面上的投影叫(正投影)。按正投影原理画出的图形叫(正投影图)。
39.一个投影(不能)确定物体的形状，通常在工程上多采用(多个投影)。
40.当直线（或平面）平行于投影面时，其投影(为一点（直线)，这种性质叫(积聚)性；
41.直线按其对投影面的相对位置不同，可分为(一般位置直线)、(投影面平行线)和(投影面垂直线)三种。
42.平面按其对投影面的相对位置不同，可分为(一般位置平面)、(投影面平行面)和(投影面垂直面)三种。
43.与一个投影面垂直的直线，一定与其他两个投影面(平行，这样的直线称为投影面的(垂直)线
44.与一个投影面平行，与其他两个投影面倾斜的直线，称为投影面的(平行线，具体又可分为(水平线)、(正平线)、(侧平线)。
45.与一个投影面垂直，而与其他两个投影面(不平行)的平面，称为投影面的(垂直面)，具体又可分为(铅垂面)、(正垂面)、(侧垂面)。
46.与一个投影面平行，一定与其他两个投影面(垂直)，这样的平面称为投影面的(平行)面，具体又可分为(水平面)、(正平面)、(侧平面)。
47.空间两直线的相对位置有(平行)、(相交)、(交叉)三种。
48.两直线平行，其三面投影一定(平行)；两直线相交，其三面投影必然(相交)，并且交点(为两直线
的共有点)；既不平行，又不相交的两直线，一定(交叉)。
49.轴测投影根据投影方向与投影面的角度不同，分为(正轴测)和(斜轴测)两大类。
50.最常用的轴测图为(正等测)和(斜二测)。
51.正等测图的轴间角为(120度)，轴向伸缩系数为(1)。
52.斜二测图的轴间角为(90度、135度)，轴向伸缩系数为(p1=r1=1、q1=0.5)。
53.立体分为(平面)和(曲面)两种，所有表面均为平面的立体称为(平面体)，包含有曲面的立体称为(曲面)。
54.常见的平面体有(棱柱)、(棱锥)、(棱台)等。常见的回转体有(圆柱)、(圆锥)、(环)、(球)等。
55.立体被平面截切所产生的表面交线称为(截交线)。两立体相交所产生的表面交线称为(相贯线)。
56.立体表面交线的基本性质是(共有性)和(封闭性)。
57.角度的尺寸数字一律按(水平)位置书写。当任何图线穿过尺寸数字时都必须(断开)。
58.平面体的截交线为封闭的(平面图形)，其形状取决于截平面所截到的棱边个数和交到平面的情况。
59.曲面体的截交线通常为(空间曲线)或(平面曲线和直线)，求作相贯线的基本思路为(求作两相交回转体表面上一系列共有点)。
60.圆柱被平面截切后产生的截交线形状有(圆)、(两平行直线)、(椭圆)三种。
61.圆锥被平面截切后产生的截交线形状有(圆)、(两相交直线)、(抛物线)、(椭圆)、(双曲线)五种。
61.当平面平行于圆柱轴线截切时，截交线的形状是(两平行直线)；当平面垂直于圆柱轴线截切时，截交线的形状是(圆)；当平面倾斜于圆柱轴线截切时，截交线的形状是(椭圆)。
62.回转体相交的相贯线形状有(圆、椭圆、空间曲线、直线四种。
63.影响相贯线变化的因素有(形状大小)变化、(大小)变化和(位置)变化。
64.主视图所在的投影面称为(正立投影面)，简称(正面)，用字母(V)表示。
65.俯视图所在的投影面称为(水平投影面)，简称(水平面)，用字母(H)表示。
66.左视图所在的投影面称为(侧立投影面)，简称(侧面)，用字母(W)表示。
67.主视图是由(前)向(后)投射所得的视图，它反映形体的(上下)和(左右)方位，即(主视)方向；
68.俯视图是由(上)向(下)投射所得的视图，它反映形体的(前后)和(左右)方位，即(俯视)方向；
69.左视图是由(左)向(右)投射所得的视图，它反映形体的(上下)和(前后)方位，即(左视)方向。
70.三视图的投影规律是：主视图与俯视图(长对正)；主视图与左视图(高平齐)；俯视图与左视图(宽相等)。
71.远离主视图的方向为(前)方，靠近主视图的方向为(后)方。
72.组合体的组合类型有(叠加)型、(切割)型、(综合)型三种。
73.看组合体三视图的方法有(形体分析法)和 (线面分析法)。
74.平面立体一般要标注(长宽高)三个方向的尺寸，回转体一般只标注(轴向)和(径向)的尺寸。
75.组合体的视图上，一般应标注出(定形)、(定位)和(总体)三种尺寸，标注尺寸的起点称为尺寸的(基准)。
76.基本视图一共有(6)个，它们的名称分别是(主视图、俯视图、左视图、仰视图、右视图、后视图)。
76.基本视图的“三等关系”为：(长对正，高平齐，宽相等)。
77.表达形体外部形状的方法，除基本视图外，还有(向视图)、(局部视图)、(斜视图)、(剖视图)四种视图。
78.按剖切范围的大小来分，剖视图可分为(全剖视)、(半剖视)、(局部剖视)三种。
79.剖视图的剖切方法可分为(单一剖)、(阶梯剖)、(旋转剖)。
80.剖视图的标注包括三部分内容：(字母)、(箭头)、(剖切线)。
81.省略一切标注的剖视图，说明它的剖切平面通过机件的(对称平面)。
82.断面图用来表达零件的(某部分的断面)形状，剖面可分为(移出断面)和(重合断面)两种。
83.移出断面和重合断面的主要区别是：移出断面图画在(视图外面)，轮廓线用(粗实线)绘制；重合断面图画在(视图上)。
84.螺纹的五要素是(牙型)、(直径)、(线数)、(螺距)、(旋向)。
85.只有当内、外螺纹的五要素(相同)时，它们才能互相旋合。
86.螺纹的三要素是(牙型)、(直径)、(螺距)。
87.当螺纹的三要素都符合国家标准规定的称为(标准)螺纹；牙型不符合国家标准的称为(非标准)螺纹；牙型符合国家标准，但(直径或螺距)不符合国家标准的称为特殊螺纹。
88.外螺纹的规定画法是：大径用(粗实线)表示，小径用(细实线)表示，终止线用(粗实线)表示。
89.在剖视图中，内螺纹的大径用(细实线)表示，小径用(粗实线)表示，终止线用(粗实线)表示。不可见螺纹孔，其大径、小径和终止线都用(细虚线)表示。
90.一螺纹的标注为M24×1.5，表示该螺纹是(普通)螺纹，其大径为(24)，螺距为(1.5)，旋向为(右)。
91.粗牙普通螺纹，大径24，螺距3，中径公差带代号为6g，左旋，中等旋合长度，其螺纹代号为(M 25X3-6g-LH)。
92.螺纹连接用于(可拆卸连接)，常见的螺纹联接形式有：(螺栓)、(螺柱)、(螺钉)。
93.键连接用于(轮)和(轴) 连接
94.常用键的种类有(平键)、(半圆键)、(钩头锲键)、(花键)。
95.销用作零件间的(连接和定位)。常用销的种类有(圆柱销)、(圆锥销)、(开口销)。
96.尺寸线之间与尺寸界线之间应避免(交叉)。
97.剖视图的剖切方法可分为(单剖)、(阶梯剖)、(旋转剖)、(复合剖)、(斜剖)五种。
98.当零件所有具有相同的表面粗糙度要求时,可在图样在上方统一标注(表面粗糙度代号)当零件表面的大部分表面粗糙度相同时,可将相同的表面粗糙度代号标注在(图样右上方),并在前面加注(其余)两字。
99.当一条直线倾斜于投影面时,其投影长度比原直线长度(缩短),这属于线投影特征之一,称(缩性)。100.尺寸数值可写尺寸线的(上方)或(中断)处。
101.轴承代号6208指该轴承类型为(深沟球轴承)，其尺寸系列代号为(02)，内径为(40)。
102.轴承代号30205是(圆锥滚子)轴承，其尺寸系列代号为(02)，内径为(25)。
103.弹簧可用于(减震、夹紧、测力和储存能量)等作用。常见弹簧有(压缩弹簧)、(拉力弹簧)、(扭力
弹簧)。
104.一张完整的零件图应包括下列四项内容：(图形)、(尺寸)、(技术要求)、(标题栏)。
105.图样中的图形只能表达零件的(形状)，零件的真实大小应以图样上所注的(尺寸)为依据。
106.选择零件图主视图的原则有(表示安装或工作位置)、(表示加工位置)、(表示结构形状特征)。107.标注尺寸的(起始位置)称为尺寸基准，机器零件在(长、宽、高)三个方向上，每个方向至少有一个尺寸基准。
108.机器零件按其形体结构的特征一般可分为四大类，它们是(轴类)、(盘盖类)、(叉架类)、(箱体类)。109.零件上常见的工艺结构有(倒角和倒圆)、(退刀槽和砂轮越程槽)、(凸台)、(凹坑)、(钻孔)等。110.表面粗糙度是评定零件(表面光滑程度)的一项技术指标，常用参数是(轮廓算术平均偏差)，其值越小，表面越(光滑)；其值越大，表面越(粗糙)。
111.当零件所有表面具有相同的表面粗糙度要求时，可在图样(技术要求中说明)；当零件表面的大部分粗糙度相同时，可将相同的粗糙度代号标注在(右上角)，并在前面加注(其余)两字。
112.标准公差是国家标准所列的用以确定(公差带大小)的任一公差。
113.对于一定的基本尺寸，公差等级愈高，标准公差值愈(小)，尺寸的精确程度愈(高)。
114.配合分为(间隙、过渡、过盈)。
115.配合的基准制有(基孔制)和(基轴制)两种。优先选用(基孔制)。
116.形状公差项目有(直线度)、(平面度)、(圆度)、(圆柱度)、(线轮廓度)、(面轮廓度)六种。
117.位置公差是指(被测要素)的位置对其(基准要素)的变动量。理想位置由(基准要)素确定。
118.位置公差项目有(平行度)、(垂直度)、(倾斜度)、(位置度)、(同轴度)、(对称度)、(圆跳动)、(全跳动)八种。
119.一张完整的装配图应具有下列四部分内容(一组图形)、(一组尺寸)、(技术要求)、(标题栏和明细栏)。
120.装配图中常采用的特殊表达方法有(拆卸画法)、(假想画法)、(夸大画法)、(展开画法)、(简化画法)、(单独表达某零件)等。
121.装配图中的尺寸种类有(性能尺寸)、(装配尺寸)、(安装尺寸)、(总体尺寸)、(其他重要尺寸)。122.三视图的投影规律是：主俯视图(长对正) ；主左视图(高平齐)；俯左视图(宽相等)。
123.侧垂线与H面(平行)，与V(平行)，与W(垂直)面，侧平线与H(倾斜)面，与V(倾斜)面，与W(平行)面。（垂直、平行、倾斜）
124.当线段垂直于投影面时，得到的投影(点)，具有(积聚)性。
125.组合体的组合形式有(叠加)和(挖切)两类。
126.图样中一般采用(基本视图)图表达机件的外部结构形状，而机件的内部结构形状则采用(剖)图来表达。
127.在圆柱或圆锥表面上所形成的螺纹为(外螺纹)。
128.在圆柱或圆锥内表面上所形成的螺纹为(内螺纹)。
129.(螺纹)是在圆柱或圆锥表面上，沿着螺旋线形成的具有特定断面形状的连续凸起和沟槽。
130.通过螺纹轴线的剖切面上螺纹的轮廓形状，称为(螺纹牙型)。
131.(大径)是指通过螺纹的牙顶或内螺纹的假想的圆柱面的直径。
132.(小径)是指通过外螺纹的牙底或内螺纹的牙顶假想的一圆柱面的直径。
133.(中径)是指在大径和小径之间的假想面的直径。
134.形成螺纹的螺旋线条数称为(线数)。
135.沿一条螺旋线型成的螺纹为(单线螺纹)。
136.沿两条或两条以上且在轴向等距分布的螺旋线型的螺纹为(多线螺纹)。
137.螺纹按用途可分为(联接)、(传动)、(紧固)和专门用途螺纹。
138.螺纹上相邻两牙在中径上对应点间的轴向距离称为(螺距)。
139.螺纹的旋向有(左旋)和(右旋)两种。
140.机件中一般采用(断面)图表达机件的断面形状
141.采用(局部放大图)图表达机件的局部细小结构。
142.断面图分为(移出断面图)、(重合断面图)两类。
143.螺纹的结构要素有牙型(直径)、(螺距)、(导程)、(线数)和旋向几个结构要素。
144.螺纹的公称直径有三种，分别是(大径)、(小径)、(中径)。
145.表达机件的外部结构形状的视图通常有(基本视图)、(向视图)、(局部视图)和(斜视图)。
146.(断面图)主要用于表达机件某部分的断面。
147.符号“SR”表示(球)“C”表示(倒45度角)。
148.机件向基本投影面投射得到的视图称为(基本视图)。
149.在图纸上必须用(粗实线)画出图框，标题栏一般应位于图纸的(右下)方位。
150.机件特定方向的视图称为(向视图)。
151.将机件的某一部分向基本投影面投射所得到的视图称为(局部视图)。
152.三视图的“三等”关系可以叙述为：主、俯视图(等长)，俯、左视图(等宽)，主、左视图(等高)。153.将机件向不平行于任何基本投影面的平面投射所得到的视图称为(斜视图)。
154.(剖视图)就是假想的用剖切平面，从机件适当位置将机件切开。剖切平面与机件接触的部分称为(断面)。
155.公差等级是确定(精度)的等级。
156.标准公差分(20)个等级，等级依次(降级）；其中IT表示(标准公差），阿拉伯数字表示(公差等级）。157.投影法的种类分为两类(中心投影法）、 (平行投影法）。
158.螺纹的基本要素: (牙型）、(直径）、(螺距）、(线数）和(旋向）。
159.画物体的正等轴测图常用的作图方法是(坐标法)。
160.螺纹的最基本的要素是: (牙型)、(大径)、(螺距)。
161.从螺纹的结构要素来分,按牙型可分为(三角形螺纹)、(梯形螺纹)、(锯齿形螺纹)和(方牙螺纹)。162.从螺纹的线数分:(单数螺纹)和(多数螺纹)。
163.从螺纹的旋向分:(左旋螺纹)和(右旋螺纹)。
164.从螺纹的使用功能来分,可把螺纹分为(坚固螺纹)和(传动螺纹)。
165.从螺纹的结构要到素是否符合国家标准来分,可把螺纹分为(标准螺纹)、(非标准螺纹)和(特殊螺纹)。
166.常用的齿轮有三种:(圆柱齿轮传动)、(圆锥齿轮传动)和(蜗杆蜗轮传动)。
167.按轮齿的排列分为(直齿)、(斜齿)和(人字齿)。
168.一个尺寸的组成要素包括:(尺寸界线)、(尺寸线)和(尺寸数字)。
169.中心投影法所得到图形大小在随着(投影面)、(物体)和(投影中心)三者之间不同的位置而变化。170.平行投影法分为(斜投影法)和(正投影法)。
171.正投影的基本性质(真实性)、(积聚性)和(类似性)。
172.组合体的形成方式通常分为(叠加)和(切割)两种。
173.尺寸标注的基本要求:(尺寸标注要完整)、(尺寸分布要清晰)。
174.(叠加型组合体)是由若干个简单的基本体叠合而成。
175.局部视图的定义是:将机件的(一部分)基本投影面投射所得到的视图。
176.常用的螺纹坚固件有(螺栓)、(螺柱)、(螺钉)、(螺母)和(垫圈)等。
177.螺纹坚固件的形式有:(螺栓联接)、(螺柱联接)和(螺钉联接)。
178.键是标准件,常用的形式有(普通平键)、(半圆键)和(钩头楔键)。
179.箱体由(腔体)和(底板)两部分组成。
180.直线在三面投影体系中有三种位置: (投影面垂直线)、(投影面平行线)、(一般位置直线)。181.垂直于一个投影面,(平行)于另外两个投影面的直线.称为投影面垂直线。
182.投影面垂直线有三种,垂直于H面的直线称为(铅垂线),垂直于V面的直线称为(正垂线),垂直于W 面的直线称为(侧垂线)。
183.切割型组合体是将一个完整的基本体(切割)或(穿孔)后形成的。
184.平行于一个投影面，(倾斜)另外两个投影面的直线,称为投影面平行线。
185.投影面平行线有三种: 平行于H 面的直线称为(水平线)，平行于V面的直线称为(正平线)，平行于W面的直线称为(侧平线)。
186.(平行)于一个投影面,(垂直)于另两个投影面的平面,称为投影面平行面。
187.(垂直)于一个投影面而与另两个投影面(倾斜)的平面称为投影面垂直面。
188.与三个投影面都(倾斜)的平面,称为一般位置平面。
189.平面基本体主要分为(棱柱体)和(棱锥体)两种。
190.一般机件的形体,都可以看成是由(柱、锥、台、球、环)等基本几何形体一(简称基本体)按一定的方式组合而成。
191.按表面的性质不同,基本体通常分为(平面基本体)和(曲面基本体)。
192.表面都是由若干个平面所围成的几何形体,称为(平面基本体)。
193.平面体上相邻表面的交线称为(棱线)。
194.截交线的性质: (共有性)、(封闭性)。截平面与立方体三面的交线称为(截交线)。
195.平面与立方体表面相交,可以认为是立方体被平面截切,因此该平面通常称为(截平面)。
196.截交线围成的平面图形称为(截断面)。
197.圆柱面上任意一条平行于轴线的直线,称为(圆柱面的素线)。
198.圆柱是由(圆柱面)和, (上、下)底面组成。
199.圆锥表面由(圆锥面)和(底圆)组成。
200.圆锥面是一母线SA绕与它相交成一定角度的轴线SO回转面是成.在圆锥面上通过锥顶S的任一直线称为(圆锥面的素线)。
201.在母线上的一点的轨迹称为(纬圆)。
202.
203.任何相贯线具有以下基本性质: 相贯线是两个基本体表面的(共有线),也是两相交立体的(分界线)。相贯线上的所有点都是两回转体表面的(共有点)。
204.
205.轴测图类型有:(正轴测图)、(斜轴测图)。
206.在机械制图中通常把由基本体组合而成的物体称为(组合体)。
207.组合体上相邻表面的联接关系可分为：(两表面平齐或不平齐)、(两表面相交)、(两表面相切)三种。208.轴承座分为(底板)、(筋板)、(支承板)、(圆筒)四个基本形体组成。
209.确定组合体各组成部分的形状大小的尺寸是(定形尺寸)。
210.确定组合体各组成部分之间相对位置的尺寸是(定位尺寸)。
211.(总体尺寸)是确定组合体外形大小的总长、总宽和总高尺寸。
212.将机件向不平行于任何基本投影面的平面投射所得到的视图称为(斜视图)。
213.用剖切面完全地将机件剖开所得到的剖视图称为(全剖视图)。
214.当机件外形比较简单,内形比较复杂而且又不对称时,常采用(全剖视图)来表达。
215.当机件具有对称平面时,可将其一半画成(视图),另一半画成(剖视图),这样所得到的图形称为(半剖视图)。
216.用剖切面局部地剖开机件所得到的剖视图称为(局部剖视图)。
217.采用假想的剖切平面将机件的某处切断,仅画出该剖切面与机件接触部分的图形称为(断面图)。218.平面与投影面的交线，称为(平面迹线)。
219.用正投影法所绘制的物体图形称为(视图)。
220.形状与位置公差简称(形位公差)。
221.零件图形的表达，都是以(直线)、(弧线)或(直线与弧线)的联结为基础的图形。
222.图样上的尺寸是零件的(最后完工)尺寸, 尺寸以(毫米)为单位时,不需标注代号或名称。
223.在投影图上表示回转体就是把围成立体的(回转面)与(平面)表示出来,并判别其可见性。
225.有齿厚游标卡尺测量蜗杆齿厚时,齿厚卡尺的测量面应与蜗杆牙侧面(平行)。
226.零件加工精度反映在(尺寸)精度,(形状)精度, 位置精度三个方面。
227.外螺纹的献宝画法是: 大径用(粗实线)表示 ,小径用(细实线)表示 ,终止线用粗实线表示。
228.制造零件时, 为了使零件具有互换性,并不要求零件的尺寸做得绝对准确,而只要求在一个合理范围之内,由此就规定了(极限尺寸)。
229.允许尺寸的变动量称为(尺寸公差)。
230.允许尺寸变化的两个值称为(极限尺寸)。
231.基本尺寸相同的,相互结合的孔和轴公差带之间的关系,称为(配合)。
232.使用要求的不同,孔和轴之间的配合有松有紧 ,国标因此规定配合分为三类,即: (间隙配合)、(过盈配合)和(过渡配合)。
233.工程技术人员用于表达设计思想、进行技术交流时所绘制的各种图，通常称为(工程图样)。234.绘制圆的对称中心线时，其圆的相交处应是(线段)，超出轮廓线的长度为 3～5mm，当圆直径叫小时，中心线可用(细实线)代替。
235.图形的轮廓线、轴线或对称中心线及其引出线可作为(尺寸界线)。
236.尺寸界线与尺寸线垂直，超出尺寸线(2～3mm)。
237.用铸造方法制造零件的毛坯时,为了便于将木模从砂型中取出,一般沿木模的方向做成约1:20的斜度,叫做(拔模斜度)。
238.机器零件的种类繁多,但从它们的结构形状和作用看,大体可分为四类:(轴套类零件)、(盘盖类零件)、(叉架类零件)、(箱座类零件)。
239.主轴,传动轴,丝杆,衬套等属轴套类零件,主要结构形状为(回转体)。
240.轴一般用来(支承传动零件)并(传递动力)。
241.套一般是装在轴上,起(轴向定位)、(传动)或(联接)等作用。
242.叉架类零件包括各种用途的(拔叉)和(支架)。
243.箱座类一件件包括各种(箱体)、(油泵泵体)、(车床尾座)等。
244.机件的真实大小,应以图样上(所注尺寸数值)为依据,与图形大小及准确性(无关)。
245.尺寸是图样中的重要内容,是生产过程中的直接依据.标注尺寸时,必须严格遵守国家标准的规定,做到:(正确, 完整,清晰,合理)。
246.三视图之间存在(长对正, 高平齐, 宽相等)的三等关系。
247.影响梯形螺纹配合性质的主要尺寸是螺纹的(中径尺寸)。
248.标准梯形螺纹的牙型角为(30)度。
249.国家标准献宝螺纹小径的表示方法采用(细实线)表示(螺纹小径)。
250.用于三针测量未予的量针最佳直径应该是使量针的(横截面)与螺纹中径处牙侧面相切。
《机械制图》试题 (适用于2011级机电数控专业中职学生，闭卷考试,满分500分) 一、选择题（共70题，每题3分，共210分） 1. （5章2节） （1）用剖切面完全地剖开机件所得的视图称（）视图。 （A）全剖 (B)半剖 (C)局部剖 (D)断面 （2）用剖切面局部地剖开机件所得的视图称（）视图。 （A）全剖 (B)半剖 (C) 局部剖 (D)断面 （3）半剖视图以（）线为对称中心线。 （A）双点画线 (B)虚线 (C)细实线 (D) 细点画线 （4）全剖视图选用的是（）剖切面。 （A）单一 (B)几个平行的 (C)几个相交的 (D) 都有可能 （5）机件向不平行于任何基本投影面的平面投影所得的视图叫（）。 （A）局部视图 (B) 斜视图 (C)基本视图 (D)向视图 （6）在半剖视图中半个视图与半个剖视图的分界线用（）。 （A）粗实线 (B)细实线 (C) 细点画线 (D)波浪线 （7）机件具有若干相同结构（如齿、槽等），并按一定规律分布时，只需画出几个完整的结构，其余用（）线连接，并注明该结构的总数。 （A）粗实 (B) 细实 (C)细点画 (D)波浪 2. （5章3节） （8）在下图的A-A断面图中，选出正确的断面图（）。
A B C D （9）下图的A-A剖面图中，选出正确的断面图（）。 A B C D 3. （5章4节）（10）下面中间的图用的是（）表达方法。 （A）局部剖视图（B）局部放大图 （C）局部放大剖视图（D）局部剖视放大图 （11）半剖视图选用的是（）剖切面。 （A）单一 (B)几个平行的 (C)几个相交的 (D)其它 （12）局部剖视图选用的是（）剖切面。 （A）单一 (B)几个平行的 (C)几个相交的 (D)其它 （13）六个基本视图中最常用的是（）视图。 （A）主、右、仰 (B) 主、俯、左 (C)后、右、仰 (D)主、左、仰 （14）六个基本视图的投影规律是“主俯仰后：长对正；（）：高平齐； 俯左仰右：宽相等。” （A）主俯仰右 (B)俯左后右 (C) 主左右后 (D)主仰后右 （15）在局部剖视图中，视图与剖视部分的分界线用（）。 （A）粗实线 (B)细实线 (C)细点画线 (D) 波浪线 （16）重合剖面的轮廓线用（）线表示。 （A）粗实 (B) 细实 (C)细点画 (D)波浪
机械制图填空题题库及 答案 集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]
机械制图试题库 一、填空题： 1、工程常用的投影法分为两类中心投影法和平行投影法，其中正投影法属于平行投影法。 2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做视图。 3、在图纸上必须用粗实线画出图框，标题栏一般应位于图纸的右下方位。 4、图样中，机件的可见轮廓线用粗实线画出。 5、比例是图形与实物相应要素的线性尺寸比，在画图时应尽量采用原值比例。 6、机件的真实大小以图样上所标注的尺寸数值为依据与比例及视图大小无关。 7、尺寸的三要素为尺寸数字、尺寸线和尺寸界线。 8、尺寸标注中的符号R表示半径。 9、标注水平尺寸时，尺寸数字的字头方向应向上。
10、图样中，不可见轮廓线用虚线画出。 11、绘图板是用来固定图纸，丁字尺是用来画水平线。 12、在机械制图中选用规定的线型，虚线是用于不可见轮廓线。 13、标注圆的直径尺寸时，应在数字前加注符号Φ。 14、图样中，尺寸线和尺寸界限用细实线画出。 15、图样上的书写的汉字采用长仿宋体。 16、三视图的投影规律是长对正，高平齐，宽相等。 17、画图过程中须要时也可采用放大或缩小的比例，其中1：2为缩小比例。 18、图纸的幅面分为基本幅面和加长幅面两类。 19图纸格式分为不留装订边和留装订边两种。 20标题栏应位于图纸的右下方。 21图样中，对称中心线和轴线用细点划线画出。 22比例中2：1为放大比例。
23、图时应尽量采用原值比例，需要时也可采用放大或缩比例。 24．汉字应用仿宋体书写，数字和字母应书写为斜体或正体。 25．字号指字体的高度。 26．图样中，尺寸线和尺寸界线用细实线画出。 27．图样中，机件的可见轮廓线用粗实线，不可见轮廓线用虚线画出。 28．图样上的尺寸是零件的实际尺寸。 29、标注尺寸的三要素是尺寸数字、尺寸界限和尺寸线。 30、无论采用哪种比例，图样上标注的应是机件的实际尺寸。 31．标注垂直尺寸时，尺寸数字的字头方向应向左。32．标注斜度符号时，倾斜方向应与所标斜度的倾斜方向一致。 33．标注锥度符号时，锥度方向应与所标锥度方向一致。
机械制图选择题库 第五章零件图的表达与识读 1.一张完整的零件图应包括：一组图形、完整的尺寸、技术要求和（B ）。 A 明细栏 B 标题栏 C 零件序号 D 总体尺寸 2.一张完整的零件图应包括：一组图形、完整的尺寸、（D ）和标题栏。 A 明细栏 B 总体尺寸 C 零件序号 D 技术要求 3.基本视图配置中，俯视图在主视图的（ D ）方。 A 上 B 左 C 后 D 下 4.基本视图配置中，右视图在主视图的（ B ）方。 A 上 B 左 C 后 D 下 5.六个基本视图仍然保持“长对正、高平齐、（A ）”的“三等”投影关系。 A 宽相等 B 左 右等高 C 前 后一致 D 上 下对齐 6.六个基本视图仍然保持“（C ）、高平齐、宽相等”的“三等”投影关系。 A 上 下对齐 B 左 右等高 C 长对正 D 前 后一致 7.分析轴承座三视图，高度方向基准是A 、B 、C 、D 中的（ C ）。 8.分析轴承座三视图，长度方向基准是A 、B 、C 、D 中的（ D ）。 A C D B
9.分析阶梯轴视图，长度方向基准是（右端面）。 10.分析阶梯轴视图，径向基准是（轴线）。 轴线 右端面左端面 圆柱面
代表的结构名称。（D）11.分析标准直齿圆柱齿轮的图形，选出符号d a A 分度圆直径 B 齿厚C齿根圆直径D 齿顶圆直径 12. 分析标准直齿圆柱齿轮的图形，选出符号d 代表的结构名称。（C） f A 分度圆直径 B 齿厚C齿根圆直径D 齿顶圆直径 13. 分析标准直齿圆柱齿轮的图形，选出符号d代表的结构名称。（A） A 分度圆直径 B 齿厚C齿根圆直径D 齿顶圆直径 14.分析标准直齿圆柱齿轮的图形，选出符号h代表的结构名称。（A） A 全齿高 B 齿厚C齿根高D 齿顶高 15.分析标准直齿圆柱齿轮的图形，选出符号h 代表的结构名称。（D） a A 全齿高 B 齿厚C齿根高D 齿顶高
《机械制图》课程试题库 第一章制图基本知识与技能 一、填空题 1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3 A4 其中A4图纸幅的尺寸为 210×297 。 2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。 3、机械制图当中的汉字应写成长仿宋体。 *4、图样中的尺寸以㎜为单位。 5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加 R 。 6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。 7、在标注角度尺寸时，数字应水平书写。 ★8、机械制图中通常采用两种线宽，粗、细线的比率为 2：1 。 9、线性尺寸数字一般应注写在尺寸线的上方或左方。 ★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。 二、选择题 1、下列符号中表示强制国家标准的是（ C ）。 A． GB/T B． GB/Z 2、不可见轮廓线采用（ B ）来绘制。 A．粗实线 B．虚线 C.细实线 3、下列比例当中表示放大比例的是（ B ） A．1：1 B． 2：1 ：2 4、在标注球的直径时应在尺寸数字前加（ C ） A．R B．ΦΦ 4、下列比例当中表示缩小比例的是（ C ） A．1：1 B． 2：1 ：2 5、机械制图中一般不标注单位，默认单位是（ A ）
A．㎜ B．㎝ 6、下列尺寸正确标注的图形是( C ) 7、下列缩写词中表示均布的意思的是（ C ） A．SR B． EQS 8、角度尺寸在标注时，文字一律（ A ）书写 A．水平 B．垂直 C.倾斜 9、标题栏一般位于图纸的（ A ） A．右下角 B．左下角 C.右上角 三、判断题 1、国家制图标准规定，图纸大小可以随意确定 ( × ) 2、比例是指图样与实物相应要素的线性尺寸之比。( × ) 3、2：1是缩小比例。( × ) 4、绘制机械图样时，尽量采用1：1的比例( √ ) 5、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。( √ ) 6、丁字尺与三角板随意配合，便可画出65度的倾斜线。( × ) 7、国家制图标准规定，可见的轮廓线用虚线绘制。( × ) 8、国家制图标准规定，各种图线的粗细相同。( × ) 9、制图标准规定，图样中标注的尺寸数值为工件的最后完成尺寸。(√ ) 10、图样中书写汉字的字体，应为长仿宋体。( √ ) 11、画圆的中心线时，其交点可心是点画线的短画。( × ) 12、当圆的直径过小时，可以用线实线来代替线点画线。( √ ) 四、用已知半径作圆弧连接（保留作图痕迹） 1、 五、检查下图尺寸注法的错误，将正确的标注方法标注在右边图中。 1、答案
院长签字： 任课教师签字：日期：日期： 2019机械制图期末试卷及答案 大学201 -201 学年第学期期末考试 学院：____________专业：____________班级：____________ 姓名：____________学号：____________考场：____________成绩：____________ 机械制图 （满分100分，考试时间120分钟） 一、填空：（每空1分共15分） 1. 装配图的四个内容是：1）一组视图；2）必要的尺寸；3）技术要求；4）标题栏。 2．Φ3067 h G 是配合代号，是基轴制，标注在装配图上。 3．Φ50k8是轴的尺寸公差带代号，标注在零件图上。 4．零件图上的尺寸标注的要求是：准确、完整、清晰和合理。 5．装配图上的必要尺寸是：规格、装配、安装、总体尺寸和重要尺寸。 6．零件图上的技术要求主要包括：尺寸公差、形位公差、表面粗糙度和热处理等。 7．当用CAD 绘制零件图时，标注尺寸公差带代号的方法是：选择下拉菜单 中修改→对象→文字→编辑，再选择所要标注的尺寸，弹出“文字编辑器”，在尺寸数值前后输入要标注的内容，在上、下偏差之间输人符号“∧”，并选中使其高亮显示，按下“a/b ”按钮，上、下偏差便堆叠。 8．当用CAD 绘制剖视图时，画剖面线的方法是：单击“绘图”工具栏中 按钮，或在“绘图”菜单中选择“图案填充（H) ”菜单项，弹出“图案填充和渐变色”对话框，在该列表中选择“用户定义”。调整角度和间距，选择填充区域单击“添加：拾取点，按钮，点击的区域一定是封闭的区域且其边界在屏幕上可见。单击“预览”满意后单击“确定”按钮，结束命令，从而绘制剖面线。 9．当用CAD 绘制零件图时，标注形位公差带代号的方法是：在标注工具栏中单击“快速引线”按钮，在要标注处画好引线后，再按“公差”按钮。系统自动弹出“形位公差”对话框，单击黑色框会自动弹出符号或选项，白色文本框中可输入数字或文字。 10.国家标准规定公差带由标准公差和基本偏差组成，标准公差决定公差带的大小，基本偏差决定公差带相对零线的位置。 11．根据配合的松紧程度，配合类别可分为间隙配合、过渡配合和过盈配合。 12．配合尺寸77 50f H 和77 50h H 的松紧程度不同。 13．为了避免装配时表面互相干涉，两零件在同一方向上只应有一个接触面。 14．机器上常见的装置通常有：螺纹防松装置、滚动轴承固定装置、密封装
机械制图试题库 职业技术学院机械工程系 目录 第1部分填空题 (1) 一．制图基础知识 (1) 二．投影理论 (2) 三．组合体的三视图 (3) 四．机件表达 (3) 五．标准件与常用件 (3) 六．零件图和装配图 (4) 第2部分选择题 (6) 一．选择一种正确的答案（立体表面点线面位置判断） (6) 二．选择正确的左视图（投影关系、截交线、相贯线） (9) 三．选择正确的俯视图（投影关系、截交线、相贯线） (11) 四．选择正确的局部视图 (14) 五．选择正确的剖视图 (15) 六．选择正确的断面图 (19) 七．选择正确的螺纹画法或标注 (21) 八．选择一种正确的说法（制图标准） (23) 第3部分补画缺线 (24) 一．补画三视图中的缺线 (24) 二．看轴测图补全视图中的缺线 (30) 三．补画剖视图中的缺线 (32) 第4部分标注尺寸 (36) 一．将图形中的尺寸标注补充完整 (36) 二．给视图标注完整的尺寸 (38) 第5部分补画第三视图 (41) 一．补画左视图 (41) 二．补画俯视图 (46) 第6部分绘制三视图 (50) 第7部分视图改画剖视图 (54) 一．将主视图改画成全剖视图 (54) 二．将主视图改画成半剖视图 (59) 第8部分机件表达 (63) 一．根据给出的轴测图，应用合适的方法表达机件 (63) 二．根据给出的轴测图和尺寸，应用合适的方法及比例表达机件 (65) 第9部分阅读零件图 (69)
参考文献 (85)
第1部分填空题 一．制图基础知识 1．图纸的幅面分为幅面和幅面两类，基本幅面按尺寸大小可分为种，其代号分别为。 2．图纸格式分为和种，按照标题栏的方位又可将图纸格式分为和两种。 3．标题栏应位于图纸的，一般包含以下四个区：、、、，标题栏中的文字方向为。 4．比例是指图中与其之比。图样上标注的尺寸应是机件的尺寸，与所采用的比例关。 5．常用比例有、和三种；比例1：2是指是的2 倍，属于比例；比例2：1是指是的2倍，属于比例。 6．图时应尽量采用比例，需要时也可采用或的比例。无论采用何种比例，图样中所注的尺寸，均为机件的。 7．图样中书写的汉字、数字和字母，必须做到，汉字应用体书写，数字和字母应书写为体或体。 8．字号指字体的，图样中常用字号有号四种。 9．常用图线的种类有 等八种。 10．图样中，机件的可见轮廓线用画出，不可见轮廓线用画出，尺寸线和尺寸界线用画出，对称中心线和轴线用画出。虚线、细实线和细点划线的图线宽度约为粗实线的。 11．图样上的尺寸是零件的尺寸，尺寸以为单位时，不需标注代号或名称。 12．标注尺寸的四要素是、、、。 13．尺寸标注中的符号：R表示，φ表示，Sφ表示，t表示，C表示。 14．标注水平尺寸时，尺寸数字的字头方向应；标注垂直尺寸时，尺寸数字的字头方向应。角度的尺寸数字一律按位置书写。当任何图线穿过尺寸数字时都必须。 15．斜度是指对的倾斜程度，用符号∠表示，标注时符 号的倾斜方向应与所标斜度的倾斜方向。 16．锥度是指与的比，锥度用符号表示，标注时符号的锥度方向应与所标锥度方向。 17．符号“∠1：10”表示，符号“1：5”表示。 18．平面图形中的线段可分为、、三种。它们的作图顺序应是先画出，然后画，最后画。 19．平面图形中的尺寸，按其作用可分为和两类。 20．已知定形尺寸和定位尺寸的线段叫；有定形尺寸，但定位尺寸不全的线段叫 ；只有定形尺寸没有定位尺寸的线段叫。
《机械制图》课程试题库（中专） 第一章制图基本知识与技能 一、填空题 1、机械制图当中基本图幅有哪五种A0 、A1 、A2 、A3 A4 其中A4图纸幅的尺寸为210×297 。 2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。 3、机械制图当中的汉字应写成长仿宋体。 *4、图样中的尺寸以㎜为单位。 5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加R 。 6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。 7、在标注角度尺寸时，数字应水平书写。 ★8、机械制图中通常采用两种线宽，粗、细线的比率为2：1 。 9、线性尺寸数字一般应注写在尺寸线的上方或左方。 ★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。 二、选择题 1、下列符号中表示强制国家标准的是（C ）。 A．GB/T B．GB/Z C.GB 2、不可见轮廓线采用（ B ）来绘制。 A．粗实线B．虚线 C.细实线 3、下列比例当中表示放大比例的是（B ） A．1：1 B．2：1 C.1：2 4、在标注球的直径时应在尺寸数字前加（ C ） A．R B．Φ C.SΦ 4、下列比例当中表示缩小比例的是（C ） A．1：1 B．2：1 C.1：2 5、机械制图中一般不标注单位，默认单位是（ A ） A．㎜B．㎝ C.m 6、下列尺寸正确标注的图形是( C ) 7、下列缩写词中表示均布的意思的是（C ） A．SR B．EQS C.C 8、角度尺寸在标注时，文字一律（ A ）书写 A．水平B．垂直 C.倾斜 9、标题栏一般位于图纸的（ A ） A．右下角B．左下角 C.右上角
机械制图试题及答案机械制图习题及答案 文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]
徐州师范大学试卷(3) 机械工程系机械制造工艺与设备专业画法几何及机械制图课程班级姓名学号得分 题号一二三四五六七八九总 分 得 分 阅卷 人 一、在平面ABC内作一条水平线，使其到H面的距离为10mm。(10分) 二、作平面△ABC和平面△EFG的交线，并判别可见性。(10分) 三、根据给出的视图，补画第三视图或视图中所缺的图线。(14分，每题7分) 1. 2. 四、在指定位置将主视图画成剖视图。(12分) 五、补画视图中的缺线。(12分) 六、指出下列螺纹画法中的错误，并将正确的画在指定位置。(8分) 七、在指定位置画出剖面图(键槽深为3mm)。(8分) 八、解释轴承304的含义，并在图中画出其与孔和轴的装配结构。(8分)
九、读零件图，并回答问题。(18分) 1．该零件采用了哪些视图、剖视图或其它表达方法说明数量和名称。 2．指出该零件在长、宽、高三个方向的主要尺寸基准。 3．说明Φ40H7的意义。 4．说明M68╳2的含义。 5．画出左视图的外形。 6.说明符号的含义。 徐州师范大学试卷(3)答案 机械工程系机械制造工艺与设备专业画法几何及机械制图课程班级姓名学号得分 一、在平面ABC内作一条水平线，使其到H面的距离为10mm。(10分) 二、作平面△ABC和平面△EFG的交线，并判别可见性。(10分) 三、根据给出的视图，补画第三视图或视图中所缺的图线。(14分，每题7分) 1. 2. 四、在指定位置将主视图画成剖视图。(12分) 五、补画视图中的缺线。(12分) 六、指出下列螺纹画法中的错误，并将正确的画在指定位置。(8分) 七、在指定位置画出剖面图(键槽深为3mm)。(8分) 八、解释轴承304的含义，并在图中画出其与孔和轴的装配结构。(8分)
重庆市江南职业学校机械制图考试题库 一、选择题 1.尺寸标注中直径符号为（） A.R B.Φ C.SΦ D.SR 2.标题栏内的汉字应写成（）字体 A.宋体 B.黑体 C.长仿宋字体 D.楷体 3.以下属于放大比例的是( ) A.1:1 B.1:3 C.2.5:5 D.2:1 4.图框线用( )线型绘制 A.细实线 B.波浪线 点画线 D. 粗实线C. 5.标题栏必须放置在图框（） A.左下角 B.右下角 C.左上角 D.右上角 6. 对称中心线应用（）绘制 A.细实线 B.虚线 C.细点画线 D.粗点画线 7.可见轮廓线应用（）绘制 A.细实线 B.粗实线 C.虚线 D.粗点画线 8. 图样中的尺寸一般以（）为单位 A.mm B.dm C.m D.um 9. A4纸的幅面尺寸为（） A.420×297 B.594×420 C.297×210 D.841×594 10. 尺寸标注中半径符号为（） A.R B.Φ C.SΦ D.SR 11、尺寸标注中球面直径符号为（） A.R B.Φ C.SΦ D.SR 12、尺寸标注中球面半径符号为（） A.R B.Φ
C.SΦ D.SR 13、三个投影应互相（） A．垂直 B. 平行 C.相交 14、尺寸标注中均布的符号为（） A．EQS B.ETS C.EWS ）°倒角的符号为（45、尺寸标注中15． A．C B.A C.B 16、以下属于缩小比例的是（） 1.5:11:1 D、、4:1 C、 A、1:4 B17、投影法分为（）（多选题） A．中心投影法 B.平行投影法 C.斜投影法 D.正投影法 18、投影面为（）（多选题） A.V面 B.S面 C.W面 D.H面 19、投影轴为（）（多选题） A.OX 轴 B.OR轴 C.OY轴 D.OZ轴 20、平面的投影特性为（）（多选题） A.积聚性 B.实形性 C.类似性 D.扩大性 二、填空题 1、标准的图纸幅面共有（）种，其代号分别为（）、（）、（）、A0最大，（），其中（）最小。（）、 2、图框线一律用（）绘制。 3、标题栏中文字方向必须与（）一致。 4、尺寸数字必须为（）的实际尺寸。 5、图样中的字体通常有（）（）和（）三种，其中，汉字要求写成（）体。 6、图样中的字体书写时必须做到（）、（）、（）和（）。 7、一个标注完整的尺寸应具有（）、（）和（）三个基本要素。 8、三视图的投影规律为：主视图俯视图（）、主视图左视图（）、俯视图左视图（）。 9、俯视图上度量物体的长度（即左、右两个面的距离）和宽度（即前、后两个面之间的距离）;左视图上能度量物体的（）和（）；主视图上能度量物体的（）和 三、判断题 1、一般位置直线在三个投影面上的投影都大于实长。（） 2、在尺寸标注中，凡是圆弧必须加注符号R。（） 3、绘制圆的对称中心线时应用粗实线绘制。（） 4、机械图的国家标准规定图样的尺寸数值的单位一般以米为单位。（） 5、图样中的尺寸数值是机件的真实大小，与绘图的准确度无关，与比例无关。 （） 6、图样中标题栏通常放在图框的左下角。（） 7、正等轴测图的轴间角均为120°。（）
1.工程常用的投影法分为两类(中心投影法)和(平行投影法)，其中正投影法属于(平行投影法)。 2.在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做(视图)。 3.在图纸上必须用(粗实线)画出图框，标题栏一般应位于图纸的(右下)方位。 4.图样中，机件的可见轮廓线用(粗实线)画出，不可见轮廓线用(虚线)画出，尺寸线和尺寸界限用(细实线)画出，对称中心线和轴线用(细点划线)画出。 5.比例是(图形)与(实物)相应要素的线性尺寸比，在画图时应尽量采用(原值)的比例，须要时也可采用放大或缩小的比例，其中1：2为(缩小)比例，2：1为(放大)比例。无论采用哪种比例，图样上标注的应是机件的(实际)尺寸。 6.机件的真实大小以图样上所标注的尺寸数值为依据与(比例)及(视图大小)无关。 7.标注尺寸的三要素(尺寸数字)、(尺寸线)和(尺寸界线)。 8.尺寸标注中的符号：R表示(半径)，Φ表示(直径)。 9.标注水平尺寸时，尺寸数字的字头方向应(向上)；标注垂直尺寸时，尺寸数字的字头方向应 (向左)。角度的尺寸数字一律按(水平)位置书写。当任何图线穿过尺寸数字时都必须(断开)。 10.平面图形中的线段有(已知线段) 、(中间线段)和(连接线段)三种。 11.绘图板是用来固定(图纸)，丁字尺是用来画(水平线)。 12.在机械制图中选用规定的线型，虚线是用于(不可见轮廓)线，中心线、对称线就用(细点划)线。 13.标注圆的直径尺寸时，应在数字前加注符号(Φ)，标注球的直径符号为(SΦ)。 14.图样上的尺寸，由(尺寸线)、( 尺寸界线)、尺寸数字和尺寸起止符号组成。 15.图样上的书写的汉字采用(长仿宋)体，其字的宽度应为高度的。 16.三视图的投影规律(长对正，高平齐，宽相等)。 17.读简单零件图的步骤(抓住特征分部分)、(旋转归位想形状)、(综合起来想整体)。 18.图纸的幅面分为(基本)幅面和(加长)幅面两类，基本幅面按尺寸大小可分为(5)种，其代号分别为( A0、A1、A2、A3、A4)。 19.图纸格式分为(不留装订边)和(留装订边)两种，按标题栏的方位又可将图纸格式分为(x型)和(Y型)两种。 20.标题栏应位于图纸的(右下方)标题栏中的文字方向为(看图方向)。 21.比例是指图中(图形)与其(实物相应要素)之比。图样上标注的尺寸应是机件的(实际)尺寸，与所采用的比例(无)关。 22.常用比例有(原值)、(放大)和(缩小)三种；比例1：2是指(实物)是(图形相应要素)的2倍，属于(缩小)比例；比例2：1是指(图形)是(实物)的2倍，属于(放大)比例。 23.图时应尽量采用(原值)比例，需要时也可采用(放大)或(缩小)的比例。无论采用何种比例，图样中所注的尺寸，均为机件的(实际大小)。 24.汉字应用(仿宋)体书写，数字和字母应书写为(斜)体或(正)体。
机械制图试题库加答 案 Revised on November 25, 2020
《机械制图》课程试题库（中专） 第一章制图基本知识与技能 一、填空题 1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3 A4 其中A4图纸幅的尺寸为 210×297 。 2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用 粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。 3、机械制图当中的汉字应写成长仿宋体。 *4、图样中的尺寸以㎜为单位。 5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加 R 。 6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。 7、在标注角度尺寸时，数字应水平书写。 ★8、机械制图中通常采用两种线宽，粗、细线的比率为 2：1 。 9、线性尺寸数字一般应注写在尺寸线的上方或左方。 ★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺 寸。 二、选择题 1、下列符号中表示强制国家标准的是（ C ）。 A． GB/T B． GB/Z 2、不可见轮廓线采用（ B ）来绘制。 A．粗实线 B．虚线 C.细实线 3、下列比例当中表示放大比例的是（ B ） A．1：1 B． 2：1 ：2 4、在标注球的直径时应在尺寸数字前加（ C ） A．R B．ΦΦ 4、下列比例当中表示缩小比例的是（ C ） A．1：1 B． 2：1 ：2 5、机械制图中一般不标注单位，默认单位是（ A ） A．㎜ B．㎝ 6、下列尺寸正确标注的图形是( C ) 7、下列缩写词中表示均布的意思的是（ C ） A．SR B． EQS 8、角度尺寸在标注时，文字一律（ A ）书写 A．水平 B．垂直 C.倾斜 9、标题栏一般位于图纸的（ A ） A．右下角 B．左下角 C.右上角 《机械制图》课程试题库 第二章正投影作图基础 一、填空题 1、工程上常采用的投影法是中心投影法和平行投影法法，其中平行投影
第五章零件图的表达与识读 1.一张完整的零件图应包括：一组图形、完整的尺寸、技术要求和（B ）。 A 明细栏 B 标题栏 C 零件序号 D 总体尺寸 2.一张完整的零件图应包括：一组图形、完整的尺寸、（D ）和标题栏。 A 明细栏 B 总体尺寸 C 零件序号 D 技术要求 3.基本视图配置中，俯视图在主视图的（ D ）方。 A 上 B 左 C 后 D 下 4.基本视图配置中，右视图在主视图的（ B ）方。 A 上 B 左 C 后 D 下 5.六个基本视图仍然保持“长对正、高平齐、（A ）”的“三等”投影关系。 A 宽相等 B 左 右等高 C 前 后一致 D 上 下对齐 6.六个基本视图仍然保持“（C ）、高平齐、宽相等”的“三等”投影关系。 A 上 下对齐 B 左 右等高 C 长对正 D 前 后一致 7.分析轴承座三视图，高度方向基准是A 、B 、C 、D 中的（ C ）。 8.分析轴承座三视图，长度方向基准是A 、B 、C 、D 中的（ D ）。 A C D B
9.分析阶梯轴视图，长度方向基准是（ 右端面 ）。 10.分析阶梯轴视图，径向基准是（轴线 ）。 11.分析标准直齿圆柱齿轮的图形，选出符号d a 代表的结构名称。（D ） A 分度圆直径 B 齿厚 C 齿根圆直径 D 齿顶圆直径 12. 分析标准直齿圆柱齿轮的图形，选出符号d f 代表的结构名称。（C ） A 分度圆直径 B 齿厚 C 齿根圆直径 D 齿顶圆直径 13. 分析标准直齿圆柱齿轮的图形，选出符号d 代表的结构名称。（A ） A 分度圆直径 B 齿厚 C 齿根圆直径 D 齿顶圆直径 14.分析标准直齿圆柱齿轮的图形，选出符号h 代表的结构名称。（A ） A 全齿高 B 齿厚 C 齿根高 D 齿顶高 15.分析标准直齿圆柱齿轮的图形，选出符号h a 代表的结构名称。（D ） A 全齿高 B 齿厚 C 齿根高 D 齿顶高 16.分析标准直齿圆柱齿轮的图形，选出符号h f 代表的结构名称。（C ） A 全齿高 B 齿厚 C 齿根高 D 齿顶高 17.分析标准直齿圆柱齿轮的图形，选出符号p 代表的结构名称。（C ） A 全齿高 B 齿厚 C 齿距 D 齿顶高 18.分析标准直齿圆柱齿轮的图形，选出符号e 代表的结构名称。（D ） 左端面 圆柱面
机械制图试题库 一、填空题： 1、工程常用的投影法分为两类中心投影法和平行投影 法，其中正投影法属于平行投影法投影法。 2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做视图。 3、在图纸上必须用粗实线画出图框，标题栏一般应位于图纸的右下方位。 4、图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界限用细实线画出，对称中心线和轴线用细点划线画出。 5、比例是图形与实物相应要素的线性尺寸比， 在画图时应尽量采用原值的比例，须要时也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例。无论采用哪种比例，图样上标注的应是机件的实际尺寸。 6、机件的真实大小以图样上所标注的尺寸数值为依据与比例
精品文档 . 及视图大小无关。 7、标注尺寸的三要素尺寸数字、尺寸线 和尺寸界线。 8、尺寸标注中的符号：R表示半径，Φ表示直径。 9、标注水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应 向左。角度的尺寸数字一律按水平位置书写。当任何图线穿过尺寸数字时都必须断开。 10、平面图形中的线段有已知线段、中间线段 和连接线段三种。 11、绘图板是用来固定图纸，丁字尺是用来画 水平线。 12、在机械制图中选用规定的线型，虚线是用于不可见轮廓 线，中心线、对称线就用细点划线。13、标注圆的直径尺寸时，应在数字前加注符号Φ，标注球的直径符号为SΦ。 14、图样上的尺寸，由尺寸线、尺寸界线线、尺寸数字和尺寸起止符号组成。 15、图样上的书写的汉字采用长仿宋体，其字的宽度应为高度的1/ 2。 16、三视图的投影规律长对正，高平齐，宽相等。 17、读简单零件图的步骤抓住特征分部分、旋转归位想形 状、综合起来想整体。
《机械制图》考试试题 姓名分数 一、填空题（１０分） 1. 比例分为（）比例、（）比例、（）比例等三种。其中为看图方便， 尽可能采用（）比例。 2. 标注尺寸由（）、（）和（）三个要素组成。 3. 在标注尺寸时，应做到（）、（）、（）和合理。 4、机件的图形是用各种不同图线画成的，其中可见轮廓线用（）线画，不可见轮廓线用（）线画， 尺寸线和尺寸界线用（）线画，而中心线和对称中心线则用（）线画。 5、三视图之间的投影对应关系可以归纳为（）、（）长对正。（）、（）高平齐。（）、 （）宽相等。 二、选择题（１０分） 1. 一张完整装配图的内容包括：（1）一组图形；（2）（）；（3）必要的技术要求；（4）零件序号和明细 栏；（5）标题栏。 A、正确的尺寸 B、完整的尺寸 C、合理的尺寸 D、必要的尺寸 2. 看装配图的第一步是先看（） A、尺寸标注 B、表达方法 C、标题栏 D、技术要求 3. 零件图的技术要求的标注必须符合（）的规定注法。 A工厂 B行业 C部颁 D国家标准 4. 零件图中注写极限偏差时，上下偏差小数点对齐，小数点后位数（），零偏差必须标出。 A不相同 B相同 C相同不相同均可 D依个人习惯 5. 局部剖视图用（）为剖与未剖部分的分界线。 A粗实线 B细实线 C细点划线 D波浪线 6. 绘制零件图对零件进行形体分析，确定主视图方向后，下一步是（） A、选择其他视图，确定表达方案 B画出各个视图 C选择图幅，确定作图比例 D安排布图，画基准线 7. 在机件的三视图中，机件上对应部分的主左视图应（） A长对正 B高平齐 C宽相等 D高相等 8. 三视图的投影规律是（） A长相等高相等宽相等 B长对正高对正宽对正 C 长对正高平齐宽相等 D长相等高平齐宽对正 9. 国标规定，外螺纹的大径应画（） A点划线 B粗实线 C细实线 D虚线 10. 国标规定螺纹的牙顶用（）画出 A虚线 B细实线 C点划线 D 粗实线 三、判断题（10分） （）1、一张完整的装配图的内容包括：一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标
机械制图试题库及答案 制图试题库 一、填空题： 1、工程常用的投影法分为两类中心投影法和平行投影法，其 中正投影法属于平行投影法投影法。 2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做视图。 3、在图纸上必须用粗实线画出图框，标题栏一般应位于图纸的右下 方位。 4、图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界限用细实线画出，对称中心线和轴线用细点划线画出。 5、比例是图形与实物相应要素的线性尺寸比，在画图时应尽 量采用原值的比例，须要时也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例。无论采用哪种比例，图样上标注的应是机件的实际尺寸。 6、机件的真实大小以图样上所标注的尺寸数值为依据与比例及 视图大小无关。 7、标注尺寸的三要素尺寸数字、尺寸线和尺寸界线。 8、尺寸标注中的符号：R表示半径，Φ表示直径。 9、标注水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应 向左。角度的尺寸数字一律按水平位置书写。当任何图线穿过尺 1 / 59
机械制图试题库及答案 寸数字时都必须断开。 10、平面图形中的线段有已知线段、中间线段和连接 线段三种。 11、绘图板是用来固定图纸，丁字尺是用来画水平 线。 12、在机械制图中选用规定的线型，虚线是用于不可见轮廓线， 中心线、对称线就用细点划线。 13、标注圆的直径尺寸时，应在数字前加注符号Φ，标注球的直径符号为SΦ。 14、图样上的尺寸，由尺寸线、尺寸界线线、尺寸数字和尺寸起止符号组成。 15、图样上的书写的汉字采用长仿宋体，其字的宽度应为高度的1/ 16、三视图的投影规律长对正，高平齐，宽相等。 17、读简单零件图的步骤抓住特征分部分、旋转归位想形状、综合 起来想整体。 18图纸的幅面分为基本幅面和加长幅面两类，基本幅面按尺寸大小可分为5种，其代号分别为A0、A1、A2、A3、A4。 19、图纸格式分为不留装订边和留装订边种，按标题栏的方位又 可将图纸格式分为x型和Y型两种。 20标题栏应位于图纸的右下方标题栏中的文字方向为看图方向。 21．比例是指图中图形与其实物相应要素之比。图样上标注的尺寸应是机件的 实际尺寸，与所采用的比例无关。 2 / 59
一、选择题（共 20 分，每小题 1 分） 1、用下列比例分别画同一个机件，所绘图形最大的比例是（）。 A．1:1B．1:5 C．5:1D．2:1 2、国家标准中规定标题栏正常情况下应画在图纸的（）。 A．左上角B．左下角 C．右上角D．右下角 3、图纸的幅面代号有（）种。 A．3 种B．5 种 C．4 种D．6 种 4、图形上标注的尺寸数字表示（）。 A．画图的尺寸B．随比例变化的尺寸 C．机件的实际尺寸D．图线的长度尺寸 5、在尺寸标注中，尺寸线为（）。 A．粗实线B．细实线 C．细点画线D．双点画线 6、绘制连接圆弧图时，应确定（）。 A．切点的位置 B ．连接圆弧的圆心 C．先定圆心再定切点D．连接圆弧的大小。 7、当直线、平面与投影面垂直时，其在该投影面上的投影具有（）。A．积 聚性 B ．类似性 C ．实形性 8、物体左视图的投影方向是（）。 A．由前向后B．由右向左 C．由左向右D．由后向前 9、俯视图反映了物体的什么方位（）。 A．上下B．左右 C．上下前后D．前后左右 10、在下列四种说法中，选择一种正确的答案。（） A．AB是水平线， BC是一般位置直线， CD是正平线 B．AB是正垂线，BC是铅垂线， CD是侧垂线 C．AB是侧平线， BC是一般位置直线， CD是水平线
D．AB是正平线， BC是侧平线， CD 11、垂直于 H面且与 V 面、 W面倾斜的平面称为（）。 A．正垂面B．铅垂面 C．侧垂面D．一般面 12、机械图样中可见轮廓线和棱边线采用下列哪种线型。（） A细实线 B 粗实线C细虚线D波浪线 13、一机件真实长为50，宽为 30. ，若采用 2：1 的比例绘制到大图上，标注时其长、宽分别应标为（） A 100，30 B 50，30 C 25,15 D 100，60 14、选择正确的左视图。（b） (a)(b)(c)(d) 17、选择正确的左视图。（c） 18、选择正确的左视图。（b） (a)(b)(c)(d) 19、选择正确的左视图。（c）
测验Ⅰ 一、选择题（每小题1分，共8分） 1、切屑与前刀面粘结区的摩擦是（）变形的重要原因。A．第一变形区 B．第二变形区 C．第三变形区 D．第四变形区 2、切削用量对刀具耐用度影响最大的是（）。 A．切削速度 B．切削深度 C．进给量 D．切削宽度 3、刀具磨钝的标准是规定控制（）。 A．刀尖磨损量 B．后刀面磨损的高度 C．前刀面月牙洼的深度 D．后刀面磨损的厚度（即深度） 4、车外圆时，能使切屑流向工件待加工表面的几何要素是（）。A．刃倾角大于0° B．刃倾角小于0° C．前角大于0° D．前角小于0°
5、车削时，切削热传出的途径中所占比例最大的是（）。A．刀具 B．工件 C．切屑 D．空气介质 6、在下列因素中，对切削力影响较大的三个因素是（）。A．刀具角度 B．切削用量 C．工件角度 D．刀具材料 E．冷却方式 F．切削温度 7、加工铸铁时，表面粗糙度的主要成因是残留面积和（）。A．塑性变形 B．塑性变形和积屑瘤 C．积屑瘤 D．切屑崩碎 8、影响刀具的锋利程度、减小切削变形、减小切削力的刀具角度的是（）。 A．主偏角 B．前角 C．副偏角
D．刃倾角 E．后角 二、填空题（每空格2分，共40分） 1、常见的切屑种类有、、和。 2、切削热的主要来源是、和；切削热传出的途径是、、和。 3、切削合力可分解为、和三个分力。 4、靠前刀面处的变形区域称为变形区，这个变形区主要集中在和前刀面接触的切屑底面一薄层金属内。 5、刀具一次刃磨之后，进行切削，后刀面允许的最大磨损量（VB）称为。 6、刀具非正常磨损是指刀具在切削过程中突然或过早产生损坏现象，主要表现为两种形式：和。 7、切削过程中金属的变形主要是，所以用的大小衡量变形程度要比变形系数精确些。 三、判断题（每小题1分，共8分） 1、磨具粒度的选择主要取决于工件的精度、表面粗糙度和生产率。（） 2、磨具的硬度是指组成磨具的磨料的硬度。（） 3、磨具的组织表示磨具中材料、结合剂和气孔三者之间不同的体积比例关系。（） 4、当用较低的切削速度切削中等硬度的塑性材料时，常形成挤
填空题 一．制图基础知识 4．比例是指图中图形与其实物相应要素的线性尺寸 之比。图样上标注的尺寸应是机件的实际尺寸，与所采用的比例无关。 5．常用比例有原值比例、缩小比例和放大比例三种；比例1：2是指实物的尺寸是图形尺寸的2倍，属于缩小比例；比例2：1是指是的2倍，属于放大比例。 6．图时应尽量采用原值比例，需要时也可采用缩小或方法的比例。 无论采用何种比例，图样中所注的尺寸，均为机件的实际。 7．图样中书写的汉字、数字和字母，必须做到， 汉字应用长仿宋体书写，数字和字母应书写为 A体或 B 体。 8．字号指字体的字体的高度，图样中常用字号有 5，7，10 号四种。 9．常用图线的种类有粗实线，细实线，波浪线，双折线，虚线，粗点画线，细点画线，双点画线等八种。 10．图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用细点画线画出。虚 线、细实线和细点划线的图线宽度约为粗实线的一半。 11．图样上的尺寸是零件的实际尺寸，尺寸以毫米为单位时，不需标注代号或名称。 12．标注尺寸的四要素是尺寸界线、尺寸线、尺寸数字、。 13．尺寸标注中的符号：R表示小于等于半圆的半径，φ表示圆和大于半圆的直径，Sφ表示球的直径，t表示厚度，C表示45°倒角。 14．标注水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应向左。角度的尺寸数字一律按水平位置书 写。当任何图线穿过尺寸数字时都必须将图线断开。 15．斜度是指一直线对另一直线或平面的倾斜程度，用符号∠表示，标注时符 号的倾斜方向应与所标斜度的倾斜方向。 16．锥度是指正圆锥的底圆直径与高度的比，锥度用符号表示，标注时符号的锥度方向应与所标锥度方向一致。 17．符号“∠1：10”表示两直线的斜度大小1：10，符号“1：5”表示锥度大小为1：5 。
《机械制图》试题 使用教材：机械制图试题范围：全册 出版社：天津科学技术出版社版次：第1版 学校名称：平凉理工中等专业学校 一、单项选择题 1. 机械图样中可见轮廓线采用（）线型。 A．细实线 B.粗实线 C．细虚线 D．波浪线 2.下列四种说法中，正确的是（） A. AB是正垂线，BC是铅垂线，CD是正平线 B. AB是侧平线，BC是正平线，CD是一般位置直线 C. AB是侧平线，BC是正平线，CD是正平线 D. AB是正垂线，BC是铅垂线，CD是一般位置直线 3.基准是（） A.一些特殊的线条 B.标注尺寸的尺寸线 C.标注尺寸的起点 D.标注尺寸的尺寸界限 4.下图中选出正确的剖视图（） 5.向视图的名称（） A．可标注 B．必须标注 C．不能标注 D．可不标注6．内、外螺纹连接的画法用（）表示
A. 剖视图 B. 断面图 C. 局部视图 D. 向视图 7. 重合断面图画在（） A．视图的轮廓线以外 B．剖切线的延长线上 C．按投影关系配置 D．视图轮廓线以内 8.三视图中所使用的投影法是（ ） A.斜投影法 B.正投影法 C.中心投影法 D.平行投影法 9.机械制图中，A1幅面是A2幅面的（）倍。 A.4 B. 2 C. 1 D. 8 10.下列四种说法中，选择一种正确答案（） A. A下B上，C右D左 B. A上B下，C右 D左 C. A下B上，C左D右 D. A上B下，C前D后 二、判断题 （）1.对称中心线用粗实线。 （）2.半圆或者小于半圆的圆弧应标注圆的直径。 （）3.表达机件内部形状的视图是剖视图。 （）4.在三视图尺寸标注时，圆的直径一般注在投影为非圆的视图上。（）5.组合体的尺寸包括定形、定位、总体尺寸。 （）6.向视图是基本视图。 （）7.断面图是剖视图。 （）8.点的投影永远为点。
