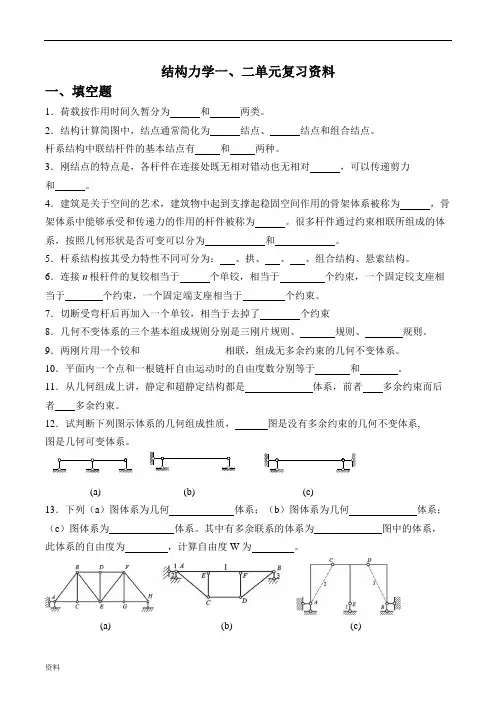

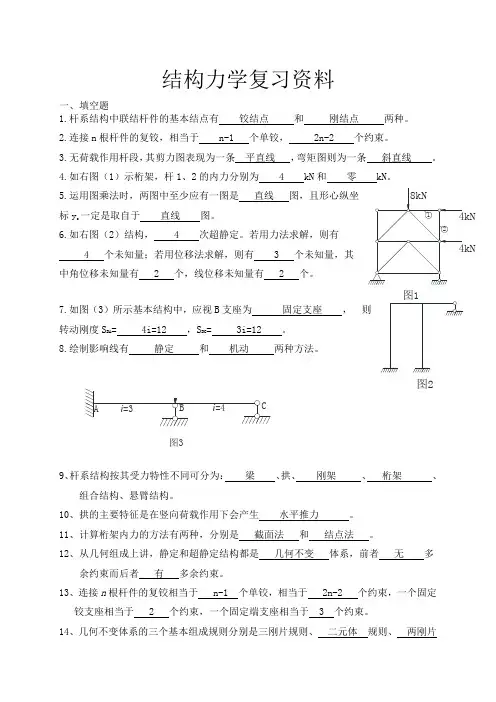

结构力学一、二单元复习资料
一、填空题
1．荷载按作用时间久暂分为和两类。
2．结构计算简图中，结点通常简化为结点、结点和组合结点。
杆系结构中联结杆件的基本结点有和两种。
3．刚结点的特点是，各杆件在连接处既无相对错动也无相对，可以传递剪力
和。
4．建筑是关于空间的艺术，建筑物中起到支撑起稳固空间作用的骨架体系被称为，骨架体系中能够承受和传递力的作用的杆件被称为。很多杆件通过约束相联所组成的体系，按照几何形状是否可变可以分为和。
5．杆系结构按其受力特性不同可分为：、拱、、、组合结构、悬索结构。
6．连接n根杆件的复铰相当于个单铰，相当于个约束，一个固定铰支座相当于个约束，一个固定端支座相当于个约束。
7．切断受弯杆后再加入一个单铰，相当于去掉了个约束
8．几何不变体系的三个基本组成规则分别是三刚片规则、规则、规则。9．两刚片用一个铰和_________________相联，组成无多余约束的几何不变体系。
10．平面内一个点和一根链杆自由运动时的自由度数分别等于和。
11．从几何组成上讲，静定和超静定结构都是体系，前者多余约束而后者多余约束。
12．试判断下列图示体系的几何组成性质，图是没有多余约束的几何不变体系, 图是几何可变体系。
(a) (b) (c)
13．下列（a）图体系为几何体系；（b）图体系为几何体系；（c）图体系为体系。其中有多余联系的体系为图中的体系，此体系的自由度为，计算自由度W为。
(a) (b) (c)
二、判断题
1．三刚片用三个铰两两相联必成为几何不变体系。（）
2．某结构若计算自由度W≤0，则该结构必是几何不变体系。（）
3．当一个体系的计算自由度为零时，必为几何不变体系。（）
4．几何不变体系的自由度一定为0，而其计算自由度可能大于0。（）
5．两刚片用一个铰和一根不通过此铰的链杆连接，组成没有多余约束的几何不变体系。（）
6．瞬变体系由于经微小位移后就变成几何不变体系，所以可以作为结构形式使用。（）7．静定结构几何不变且无多余联系。（）
8．几何不变体系的计算自由度必定等于零。（）
三、单选题
1．下列哪种情况不能组成无多余约束的几何不变体系（）
A.三刚片以3个铰两两相连，3个铰不在一条直线上；
B.两刚片以一个铰和一个链杆相连，链杆不通过铰；
C.两刚片以3个链杆相连，3个链杆不平行也不汇交；
D.无。
2．图示结构的几何性质为（）。
A. 几何不变体，无多余约束
B. 几何不变体，有多余约束
C. 常变体系
D. 瞬变体系
题2图题3图题4图
3．如图所示平面杆件体系为（）。
A.几何不变无多余约束体系；
B.几何不变有多余约束体系；
C.瞬变体系；
D.常变体系。
4.如图所示体系为（）
A.几何不变无多余约束体系
B.几何不变有多余约束体系
C.几何可变体系
D.无法确定5．图示体系为（）体系
A．无多余约束几何不变 B．有多余约束几何不变 C．瞬变体系 D．常变体系
赠送以下资料
考试知识点技巧大全
一、考试中途应饮葡萄糖水
大脑是记忆的场所，脑中有数亿个神经细胞在不停地进行着繁重的活动,大脑细胞活动需要大量能量。科学研究证实,虽然大脑的重量只占人体重量的2%-3%,但大脑消耗的能量却占食物所产生的总能量的20%,它的能量来源靠葡萄糖氧化过程产生。
据医学文献记载,一个健康的青少年学生30分钟用脑,血糖浓度在120毫克/100毫升,大脑反应快,记忆力强；90分钟用脑，血糖浓度降至80毫克/100毫升，大脑功能尚正常；连续120分钟用脑，血糖浓度降至60毫克/100毫升，大脑反应迟钝，思维能力较差。
我们中考、高考每一科考试时间都在2小时或2小时以上且用脑强度大，这样可引起低血糖并造成大脑疲劳，从而影响大脑的正常发挥，对考试成绩产生重大影响。因此建议考生，在用脑60分钟时，开始补饮25%浓度的葡萄糖水100毫升左右，为一个高效果的考试加油。
二、考场记忆“短路”怎么办呢？
对于考生来说，掌握有效的应试技巧比再做题突击更为有效。
1.草稿纸也要逐题顺序写草稿要整洁，草稿纸使用要便于检查。不要在一大张纸上乱写乱画，东写一些，西写一些。打草稿也要像解题一样，一题一题顺着序号往下写。最好在草稿纸题号前注上符号，以确定检查侧重点。为了便于做完试卷后的复查，草稿纸一般可以折成4-8块的小方格，标注题号以便核查，保留清晰的分析和计算过程。
2.答题要按先易后难顺序不要考虑考试难度与结果，可以先用5分钟熟悉试卷，合理安排考试进度，先易后难，先熟后生，排除干扰。考试中很可能遇到
一些没有见过或复习过的难题，不要蒙了。一般中考试卷的题型难度分布基本上是从易到难排列的，或者交替排列。
3.遇到容易试题不能浮躁遇到容易题，审题要细致。圈点关键字词，边审题边画草图，明确解题思路。有些考生一旦遇到容易的题目，便觉得心应手、兴奋异常，往往情绪激动，甚至得意忘形。要避免急于求成、粗枝大叶，防止受熟题答案与解题过程的定式思维影响，避免漏题，错题，丢掉不该丢的分。
4. 答题不要犹豫不决选择题做出选择时要慎重，要关注题干中的否定用词，对比筛选四个选项的差异和联系，特别注意保留计算型选择题的解答过程。当试题出现几种疑惑不决的答案时，考生一定要有主见，有自信心，即使不能确定答案，也不能长时间犹豫，浪费时间，最终也应把认为正确程度最高的答案写到试卷上，不要在答案处留白或开天窗。
5.试卷检查要细心有序应答要准确。一般答题时，语言表达要尽量简明扼要，填涂答题纸绝不能错位。答完试题，如果时间允许，一般都要进行试卷答题的复查。复查要谨慎，可以利用逆向思维，反向推理论证，联系生活实际，评估结果的合理性，选择特殊取值，多次归纳总结。
另外，对不同题型可采用不同的检查方法。选择题可采用例证法，举出一两例来能分别证明其他选项不对便可安心。对填空题，则一要检查审题;二要检查思路是否完整;三要检查数据代入是否正确;四要检查计算过程;五要看答案是否合题意;六要检查步骤是否齐全，符号是否规范。还要复查一些客观题的答案有无遗漏，答案错位填涂，并复核你心存疑虑的项目。若没有充分的理由，一般不要改变你依据第一感觉做出的选择。
6、万一记忆短路可慢呼吸考试中，有些考生因为怯场，导致无法集中精神，甚至大脑忽然一片空白，发生记忆堵塞。此时不要紧张，不妨尝试如下方式：
首先是稳定心态，保持镇静，并注意调节自己的呼吸率。先慢吸气，当对自己说放松时缓慢呼气，再考虑你正在努力回忆的问题，如果你仍不能回想起来，就暂时搁下这道题，开始选做其他会的试题，过段时间再回过头来做这道题。
第二，积极联想。你不妨回忆老师在讲课时的情景或自己的复习笔记，并努力回忆与发生记忆堵塞问题有关的论据和概念，把回忆起的内容迅速记下来，然后，看能否从中挑出一些有用的材料或线索。
第三，进行一分钟自我暗示。即根据自己的实际，选择能激励自己，使自己能心情平静和增强信心的话，在心中默念3至5遍。比如：我已平静下来，我能够考好、我有信心，一定能考出理想的成绩等等。
第四，分析内容，查找相关要点。借助试卷上其它试题，也许会给考生提供某些线索。因此不要轻易放弃，查看试题中的相关要点，看看是否能给考生提供线索或启发。
《结构力学》作业参考答案 一、判断题（将判断结果填入括弧内，以 √表示正确 ，以 × 表示错误。） 1．图示桁架结构中有3个杆件轴力为0 。（×） 2．图示悬臂梁截面A 的弯矩值是ql 2。 (×) l l A 3．静定多跨梁中基本部分、附属部分的划分和所承受的荷载无关。（√ ） 4．一般来说静定多跨梁的计算是先计算基本部分后计算附属部分。（× ） 5．用平衡条件能求出全部内力的结构是静定结构。（ √ ） 6．求桁架内力时截面法所截取的隔离体包含两个或两个以上的结点。（√ ） 7．超静定结构的力法基本结构不是唯一的。（√） 8．在桁架结构中，杆件内力不是只有轴力。（×） 9．超静定结构由于支座位移可以产生内力。 （√ ） 10．超静定结构的内力和材料的性质无关。（× ） 11．力法典型方程的等号右端项不一定为0。 （√ ） 12．计算超静定结构的位移时，虚设力状态可以在力法的基本结构上设。（√） 13．用力矩分配法计算结构时，汇交于每一结点各杆端分配系数总和为1，则表明分配系 数的计算无错误。 （× ） 14．力矩分配法适用于所有超静定结构的计算。（×） 15．当AB 杆件刚度系数i S AB 3 时，杆件的B 端为定向支座。 (×) 二、单项选择题（在每小题的四个备选答案中选出一个正确答案，并将其代号填在题干后面的括号内。不选、错选或多选者，该题无分。） 1．图示简支梁中间截面的弯矩为（ A ） F P
q l A．82 ql B．42 ql C．22 ql D． 2 ql 2．超静定结构在荷载作用下产生的内力和刚度（B） A．无关 B．相对值有关 C．绝对值有关 D．相对值绝对值都有关 3．超静定结构的超静定次数等于结构中（B ） A．约束的数目 B．多余约束的数目 C．结点数 D．杆件数 4．力法典型方程是根据以下哪个条件得到的（C）。 A．结构的平衡条件B．结构的物理条件 C．多余约束处的位移协调条件D．同时满足A、B两个条件 5．图示对称结构作用反对称荷载，杆件EI为常量，利用对称性简化后的一半结构为（A ）。 P P P P P P 6．超静定结构产生内力的原因有（D） A．荷载作用和温度变化 B．支座位移 C．制造误差 D．以上四种原因 7．超静定结构的超静定次数等于结构中（B） A．约束的数目 B．多余约束的数目 C．结点数 D．杆件数 8．图示超静定结构独立结点角位移的个数是（B ） A． 2 B． 3
、选择题（每小题3分，共18分） 1?图示体系的几何组成为：（） A.几何不变，无多余联系； B.几何不变，有多余联系； C.瞬 变； 2?静定结构在支座移动时，会产生：（） A.内力； B.应力； C.刚体位移； D.变形 3?在径向均布荷（） A.圆弧线； 载作用下， B .抛物线 铰拱的合理轴线为: C .悬链线；D.正弦曲线。 4?图示桁架的零A. 6； B. 7杆数目为： ； C. 8 ； ( ) D. 9 。 D.常变。
5?图a结构的最后弯矩图为：（） A.图b ; B .图c；C .图d; D .都不对。 6?力法方程是沿基本未知量方向的：（） A.力的平衡方程； B.位移为零方程； C.位移协调方程；D ?力的平衡及位移为零方程。 :■、填空题（每题3分，共9分） 1.从几何组成上讲，静定和超静定结构都是_______________________________ 体系， 前者__________ 多余约束而后者______________________ 多余约束。 2.图b是图a结构_______________ 截面的 ____________ 影响线。 彳、亡A 卜 1 B K D —i |i li 11 行）f- 3._________________________________________________ 图示结构AB杆B端的转动刚度为_________________________________________________ ,分配系数为________ , 传递系数为 ___________ 。 三、简答题（每题5分，共10分） 1.静定结构内力分析情况与杆件截面的几何性质、材料物理性质是否相关？为什么？ 2.影响线横坐标和纵坐标的物理意义是什么？
第三章 静定结构的位移计算 一、判断题： 1、虚位移原理等价于变形谐调条件，可用于求体系的位移。 2、按虚力原理所建立的虚功方程等价于几何方程。 3、在非荷载因素(支座移动、温度变化、材料收缩等)作用下，静定结构不产生内力，但会有位移且位移只与杆件相对刚度有关。 4、求图示梁铰C 左侧截面的转角时，其虚拟状态应取： A. ; ; B. D. C. =1 =1 5、功的互等、位移互等、反力互等和位移反力互等的四个定理仅适用于线性变形体系。 6、已知M p 、M k 图，用图乘法求位移的结果为：()/()ωω1122y y EI +。 M k M p 2 1 y 1 y 2 * * ωω ( a ) M =1 7、图a 、b 两种状态中，粱的转角?与竖向位移δ间的关系为：δ=? 。 8、图示桁架各杆E A 相同，结点A 和结点B 的竖向位移均为零。 A a a 9、图示桁架各杆EA =常数，由于荷载P 是反对称性质的，故结点B 的竖向位移等于零。 二、计算题： 10、求图示结构铰A 两侧截面的相对转角?A ，EI = 常数。 q l l l /2 11、求图示静定梁D 端的竖向位移 ?DV 。 EI = 常数 ，a = 2m 。 a a a 10kN/m 12、求图示结构E 点的竖向位移。 EI = 常数 。 l l l /3 /3 q
13、图示结构，EI=常数 ，M =?90kN m , P = 30kN 。求D 点的竖向位移。 P 3m 3m 3m 14、求图示刚架B 端的竖向位移。 q 15、求图示刚架结点C 的转角和水平位移，EI = 常数 。 q 16、求图示刚架中Ｄ点的竖向位移。EI ＝ 常数 。 l/2 17、求图示刚架横梁中Ｄ点的竖向位移。 EI ＝ 常数 。 18、求图示刚架中D 点的竖向位移。 E I = 常数 。 q l l/2 19、求图示结构Ａ、Ｂ两截面的相对转角，EI ＝ 常数 。 l/3 l/3 20、求图示结构A 、B 两点的相对水平位移，E I = 常数。
《结构力学(1)》模拟试题二 一 填空题（9小题，共计32分） 1 在一个体系上增加或去掉____，不改变体系的几何不变性或可变性。（2分） 2 具有基本部分和附属部分的结构，进行受力分析的次序是：先计算____部分， 后计算____部分。（2分） 3 若三铰拱的跨度、拱上竖向荷载给定不变，则拱愈扁平，拱的水平推力愈____ （大或小）。（2分） 4 图示刚架D 截面的剪力F QDB =____、弯矩M DB =____ (内侧受拉为正)。（6分） 5 图示桁架中杆a 、b 的轴力分别为F Na =____，F Nb =____。（6分） 6 图乘法的应用条件是：①杆段是________杆段；②两个弯矩图中至少有一 个是____图形。（4分） 7 图示静定梁在移动荷载作用下，截面C 的弯矩影响线方程为M C =_______ （0≤x ≤2m ）；M C =_____（2m ≤x ≤6m ）。（4分） 8 荷载移动到某个位置使研究量达到最大值，则此荷载位置称为移动荷载的 ____位置。（2分） 9 用位移法计算有侧移刚架时，基本未知量包括结点____位移和____位移。 （4分）
二 选择题（4小题，共计18分） 1 图示多跨静定梁截面C 的弯矩M C =____ 。（5分） (A) )(4下拉a F P (B) )(下拉2a F P (C) )(下拉43a F P (D) )(上拉4 a F P 2 图示桁架中K 型结点处，杆 b 轴力为F Nb =____。（5分） F F F (A) 0 (B) P F 22- (C) P F 2 (D) P F 2- (E) P F 22 3 图示结构用力法计算时，不能选作基本结构的是______。 4 图示对称结构在对称荷载作用下取半边结构计算时，其等代结构为图____。

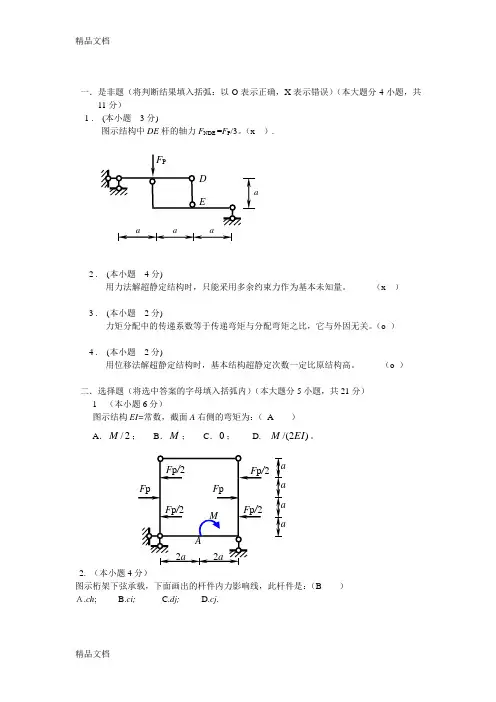

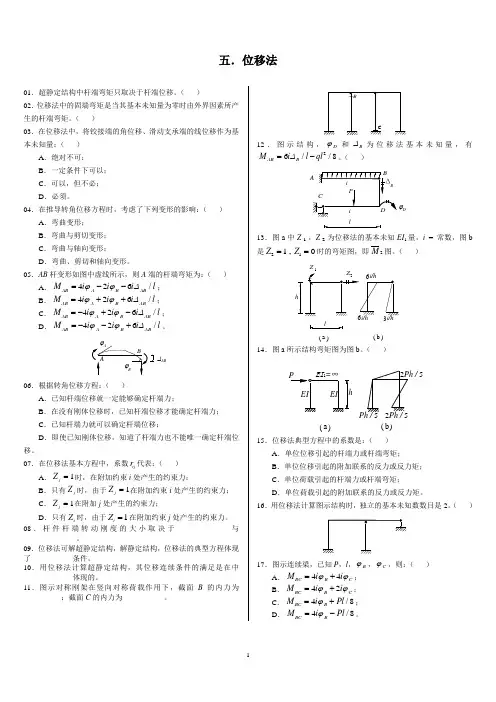

历年结构力学试卷试题汇总 一．是非题（将判断结果填入括弧：以O 表示正确，X 表示错误）（本大题分4小题，共 11分） 1 . (本小题 3分) 图示结构中DE 杆的轴力F NDE =F P /3。（x ）. 2 . (本小题 4分) 用力法解超静定结构时，只能采用多余约束力作为基本未知量。 （x ） 3 . (本小题 2分) 力矩分配中的传递系数等于传递弯矩与分配弯矩之比，它与外因无关。（o ） 4 . (本小题 2分) 用位移法解超静定结构时，基本结构超静定次数一定比原结构高。 （o ） 二．选择题（将选中答案的字母填入括弧内）（本大题分5小题，共21分） 1 （本小题6分） 图示结构EI=常数，截面A 右侧的弯矩为：（ A ） A ．2/M ； B ．M ； C ．0； D. )2/(EI M 。 2. （本小题4分） 图示桁架下弦承载，下面画出的杆件内力影响线，此杆件是：（B ） Ａ.ch ; B.ci; C.dj; D .cj . 2
