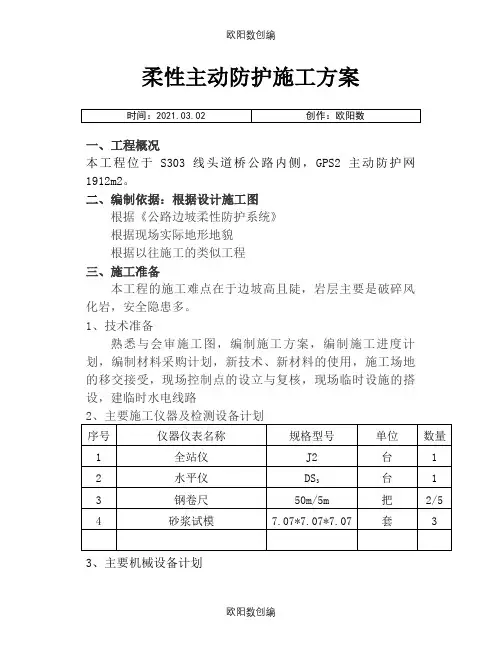

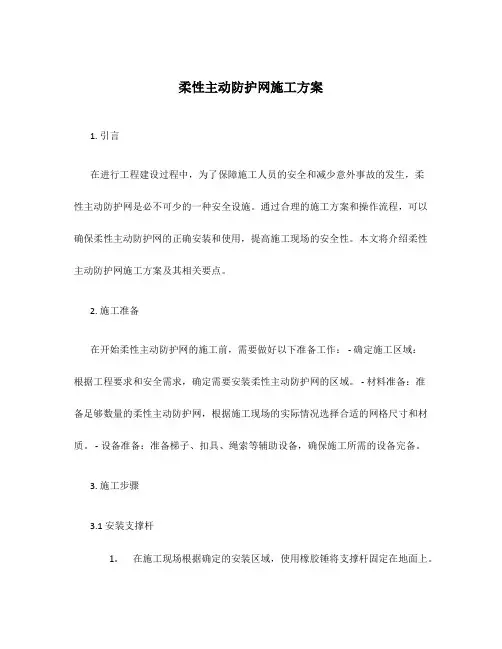

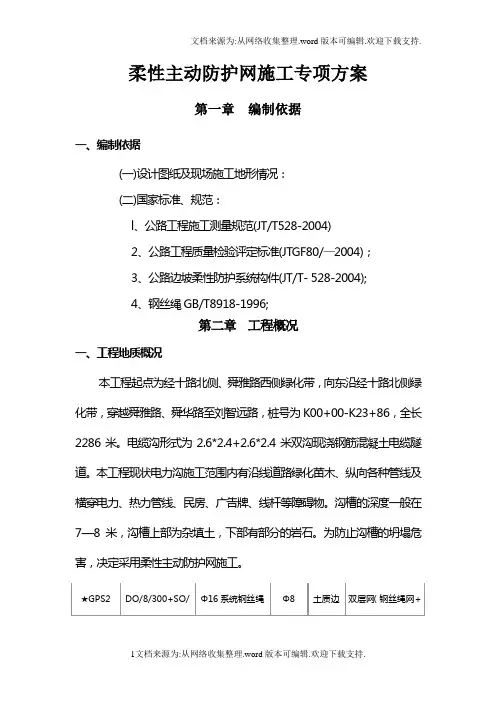

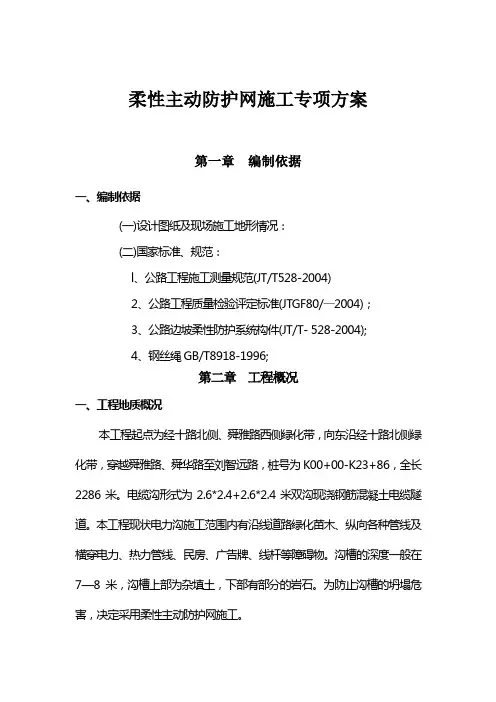

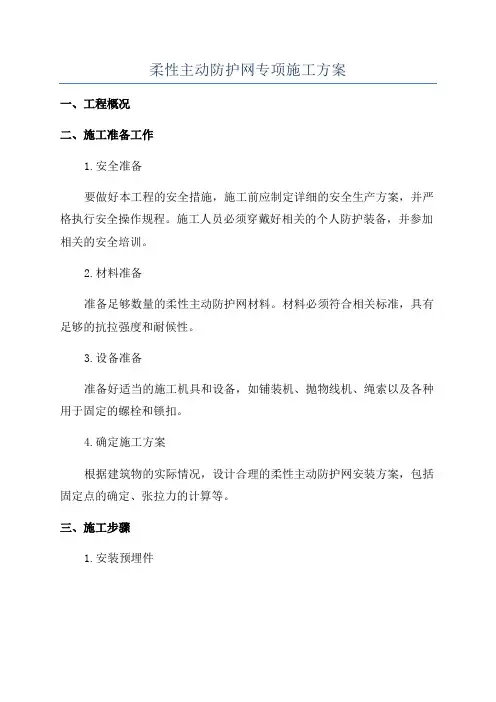

柔性主动防护施工方案
一、工程概况
本工程位于S303线头道桥公路内侧，GPS2主动防护网1912m2
二、编制依据：根据设计施工图
根据《公路边坡柔性防护系统》
根据现场实际地形地貌
根据以往施工的类似工程
三、施工准备
本工程的施工难点在于边坡高且陡，岩层主要是破碎风化岩，安全隐患多。
1、技术准备
熟悉与会审施工图，编制施工方案，编制施工进度计划，编制材料采购计划，新技术、新材料的使用，施工场地的移交接受，现场控制点的设立与复核，现场临时设施的搭设，建临时水电线路
2、主要施工仪器及检测设备计划
3、主要机械设备计划
路堑主动柔性防护网工程施工技术方 案 编制: 审核: 批准: 编制时间:二零一七年七月
目录 一、编制依据－－－－－－－－－－－－－－－－－－－－－－－－－1 二、工程概况－－－－－－－－－－－－－－－－－－－－－－－－－1 三、管理人员、设备配置－－－－－－－－－－－－－－－－－－－－4 四、施工进度安排－－－－－－－－－－－－－－－－－－－－－－－5 五、主动柔性网防护施工－－－－－－－－－－－－－－－－－－－－5 1、工艺原理－－－－－－－－－－－－－－－－－－－－－－－5 2、施工准备－－－－－－－－－－－－－－－－－－－－－－－6 3、施工工艺步骤及流程图－－－－－－－－－－－－－－－－－8 4、工艺步骤说明－－－－－－－－－－－－－－－－－－－－－9 六、质量标准及检验方法－－－－－－－－－－－－－－－－－－－13 七、质量保证措施－－－－－－－－－－－－－－－－－－－－－－13 八、安全保证措施－－－－－－－－－－－－－－－－－－－－－－14 九、环境保护保证措施－－－－－－－－－－－－－－－－－－－－16 十、附件－－－－－－－－－－－－－－－－－－－－－－－－－－15
一、编制依据 1、《公路路基施工技术规范》（JTG F10-2006； 2、《公路工程质量检验评定标准》（JTG F80/1-2004）； 3、《公路工程施工安全技术规程》（JTG F80/1-2004）； 4、《路基防护工程一般设计图（主动柔性防护系统二）》； 5、本公司在路基边坡主动柔性防护系统施工方面的经验。 二、工程概况 本分部路线全长7.5公里，起点位于贺州市昭平县城西白鸠村（联润拌合厂站附近），起点桩号K47+000；终点位于昭平县昭平镇闽发红砖厂附近，终点桩号K54+500，与昭平至蒙山高速公路起点相接，设置昭平互通与省道S207二级公路连接。全线采用双向四车道高速公路，设计速度为100公里/小时，路基宽26米。 根据现场的实际勘察，边坡地层岩性主要由泥盆系莲花山组基岩组成。根据岩石的风化程度不同，可以分为强风化、中分化两层。本分部共有两段路基边坡采用主动柔性防护系统进行施工，具体的桩号分别为YK47+420～YK47+533和ZK47+535～ZK47+563，总的长度为141m。具体的施工图示如下所示:
大竹林组团A区横五支路西段道路及 配套工程 施工范围围挡方案 工程概况 大竹林组团A区位于重庆北部新区西南部，西与嘉陵江相邻，北部为礼嘉组团，东侧为人和组团。横五支路西段位于金通大道左侧，南北走向，距离青堡立交约250m，本项目为大竹林组团路网中的重要联络线路之一。 大竹林组团A区横五支路西段道路及配套工程包含两条路：横五支路西段与一号路，两条道路总长1.151km。 横五支路西段：道路呈南北走向，位于青堡立交西侧约250m，标准路幅宽度为26m，城市支路，起点接横四路，终点至上跨金州大道桥梁处，其中上跨金州大道桥不含在本次设计范围内。本次设计范围为：K0+046.030至K0+920段，全长0.874km。 一号路：道路呈东西走向，标准路幅宽度为16m，城市支路，设计起点接横五支路西段交叉口，设计终点处下穿金通大道，道路总长度约为0.278km。 施工围挡线路图（下图红色闭合线）：全长2392.4m。
1.工作范围 本工程所占施工范围线。 2 防护围挡 本工程防护围挡采用隔离网栏结构，严格遵守国家有关技术规范及有关规定。 3 安装布置 沿施工范围线设置且立柱水平间距3m。 4 安装 （1）施工放样。根据设计文件中隔离设施的横断面位置、实际地形及地物条件确定出控制立柱的位置，进行必要的场地清理、定出立柱中心线，测量立柱的准确位置，做出标记。由于实际的征地边界常呈现锯齿形状，在征地界以内，隔离网栏布设时可以做成弧形折线，弧形折线与锯齿型征地界的内侧相切，增强其美观性，以减少网片的异型定制，便于施工及安装。 （2）测量各立柱基础标高，保证安装后隔离网栏顶面的平顺和美观。阶梯状设置段，测出台阶的高度以确定立柱的高度。 （3）在放样和定位工作完成的基础上，开挖基坑，基坑开挖到结构要求深度后，将基底清理干净，经检验合格后，方可进行下道工序。 （4）立柱基坑混凝土施工现场浇筑，将立柱放入坑内，正确就位，用临时支撑进行固定，用靠尺测量立柱垂直度，用卷尺量立柱标高及立柱间距，在确认符合设计要求后，进行混凝土浇筑。立柱的埋设分段进行：先埋设两端的立柱，然后拉线埋设中间的立柱。控制立柱与中间立柱的平面投影在一条直线上，不得出现参差不齐的现象。在施工过程中严格检查立柱就位后的垂直度和立柱高度，以保证网片的安装质量和隔离网栏安装完毕后的整体美观效果。 （5）立柱基础混凝土强度达设计强度的70%以后，方可进行网片安装。立柱及隔离网的制造加工要求在工厂集中制作完成，以保证加工制作的质量。网片安装后要求网面平整、无明显的凹凸现象，框架与立柱连接牢固，框架整体平顺美观。 （6）网片安装完毕后，立柱基础周围均进行最后压实处理。
国道215线苏洼龙电站库区试验段工程项目 施工技术方案（或专项施工方案）报审单 承包单位：道隧集团工程有限公司合同号： JS-SWL-JJ/YM-G215-03 监理单位：四川公路工程咨询监理公司
国道215线甘孜境金沙江苏哇龙电站库区淹没影响路段 复建公路 TJ2合同段（K17+240～K40+200） 柔性主动防护网专项施工方案 编制： 审核： 批准： 道隧集团工程有限公司G215苏洼龙电站库区段 TJ2标项目经理部 二O一六年七月
目录 一、工程概况 (1) 二、编制依据 (1) 三、施工方案 (2) 3.1、施工工艺流程图 (2) 3.2、施工准备 (2) 3.3、钢绳锚杆施工 (3) 3.4、纵横支撑绳安装 (3) 3.5、格栅网安装 (4) 3.6、钢丝绳网的安装 (4) 3.7、质量检验 (5) 四、质量保证措施 (6) 4.1、组织保证措施 (6) 4.2、制度保证措施 (6) 4.3、技术保障措施 (7) 五、文明安全保证措施 (7) 5.1、管理目标 (7) 5.2、场地管理 (7) 5.3、过程管理 (8) 5.4、操作管理 (8) 5.5、安全管理 (8) 5.6、材料管理 (8) 5.7、机械设备管理 (8) 5.8、资料管理 (8) 5.9、施工安全注意事项 (8) 六、环境保护措施 (9) 6.1、保护目标 (9) 6.2、管理措施 (9) 6.3、技术措施 (9)
主动防护网施工方案 一、工程概况 TJ2合同段起讫里程桩号K17+240～K40+200，路线全长22.606公里，工程项目线路平行于竹茨公路五十米到一公里不等，高于竹茨公路四十米到一百米不等。沿线经过苏哇龙乡下归哇村、岗打村和南戈村等。工程项目含挖土方23.97万m3，挖石方175.58万m3，填方38.78万m3，混凝土44.15万m3，主要结构物有桥梁24座，桥长2573.94m；涵洞17道；钢筋砼暗板桥2座；隧道8座，隧道全长13738m；路基长度为6294.06m。 路基工程中的特殊路基段落危岩落石治理和隧道工程的隧道洞口边仰坡防护工程中，均有主动防护网设计。其中隧道洞口边仰坡防护工程均采用GSS2A型主动防护网，工程量为11110m2；特殊路基段k25+050-k25+095、k34+640-k34+820、k35+830-k35+890、k35+970-k36+050、k36+570-k36+640、k38+010-k38+060、k38+480-k38+540、k39+055-k39+140、危岩落石治理根据部位不同分别采用GSR2A或GSS2A主动防护钢绳网,工程量为6980m2。 二、编制依据 1、《公路隧道施工技术规范》（JTG F60—2009） 2、《公路桥涵施工技术规范》（JTG/T F50－2011） 3、《公路路基施工技术规范》（JTG F10—2006） 4、《高速公路施工标准化技术指南》 5、《锚杆喷射混凝土支护技术规范》(GB50086-2001) 6、《中华人民共和国安全生产法》 7、《公路工程施工安全技术规程》(JTG F90一2015) 8、《隧道施工安全九条规定》(安监总管二 (2014) 104 号) 9、施工图设计文件及验收标准《公路工程质量检验评定标准》（土建工程）JTG F80/1-2004等国家有关公路工程施工规范规程。
_____________________________________工程 边 坡 防 护 施 工 方 案
二〇一五年四月
施工方案 一、G PS2型SNS主动防护系统简介 该系统主要构成包括钢丝绳锚杆、纵横支撑绳、钢丝绳网、缝合绳。钢丝绳锚杆和纵横支撑绳构成固定系统，通过缝合绳拉紧，对柔性网部分进行预张拉，将作为系统主要构成的柔性网覆盖在有崩塌落石灾害的坡面上，对整个边坡形成连续支撑，其预张力作业使系统尽量紧贴坡面，并形成了抑制局部危岩移动或在局部位移或破坏后将其裹覆（滞留）于原位附近的预应力，从而实现其主动加强防护的目的。 二、边坡防护设计基本要求 1、场地范围内的水文、地质条件、岩土工程特征及周围环境（道路、管线、建筑物）是边坡防护设计需要详细了解和分析的首要内容； 2、边坡防护设计方案必须确保支护结构的安全，保证边坡防护周围建筑物基础及已施工和使用的地线管线、市政道路的安全； 3、边坡防护方案在安全的前提下，满足国家建筑工程的有关法律法规和规范； 4、设计必须考虑施工期间度过雨季，或其对边坡稳定性的不利影响及施工工期的影响； 5、边坡支护结构为永久性建筑，使用年限为50≈100年。 三、系统布置的具体要求和参数 1、钢丝绳锚杆布置：锚杆采用2×Φ16钢绳锚杆，长度2≈3m，纵横标准间距、排距为4.5m×4.5m。锚杆孔尽可能布置在天然低洼处，为此可对锚杆的标准间距作0.3m左右的调整，以确保系统尽可能贴紧岩面；局部区域根据需要可增补固定锚杆，增补锚杆长度3m；锚杆孔首应与岩面尽可能垂直。 2、支撑绳：纵横支撑绳均穿过沿程钢丝绳锚杆的环套，并用紧线葫芦张拉至手感不再松动为止，两端用绳卡固定。为避免支撑绳张拉困难，对纵横向尺寸较大的边坡，每根支撑绳可按30m 左右分段。 3、热度钢丝格栅网：格栅网应覆盖全部防护区域，网块间搭接宽度不小于5cm，网块间及网块与支撑绳间需用扎丝扎结。 4、钢丝绳网：每相邻四根钢丝绳锚杆构成一个矩形挂网单元内铺设一张钢丝绳网，网块边沿与支撑绳间缝合张拉连结。 四、施工安装方法 1、对坡面防护区域内的浮石，杂物进行清除； 2、在每一孔位处凿一深度不小于锚杆外露环套长度的凹孔，一般口径为20cm，深20cm。 3、按设计深度钻凿锚杆孔并清孔，孔深应比设计锚杆长度长5cm-10cm以上，孔径不小于Φ42；受凿岩设备限制时，构成每根锚杆的两股钢绳可以分别锚入两个孔径不小于Φ35的锚孔内，形成人字形锚杆，两股钢绳间夹角为15°≈30°，以达到同样的锚固效果；当局部孔位处应底层松散或破碎不能成孔时，采用断面尺寸不小于 0.4×0.4的C15砼基础置换成不能成孔的岩土段。 4、注浆并插入锚杆，采用标号不低于C2O的水泥浆，宜用灰砂比1:1~1:1.2、水灰比0.45~0.5的水泥砂浆或水灰比0.45~0.5的纯水泥砂浆，水泥宜采用42.5R普通硅酸盐水泥，优先选用粒径不大于3mm的中细砂，确保浆液饱满，在进行下一道工序前注浆养护期不少于3天。
主动防护网专项施工方案 一、编制依据 1、《招标文件》 2、《公路工程国招标文件本》 3、《两阶段施工图设计》 二、工程概况 本标段共有6段主动防护网分别为K206+070-K206+115（高18m）、K206+550-K206+590（高18m）、K206+840-K206+825（高13.5m）、K216+774-K216+829(最大高度37m）、K217+030-K217+050（高18m）、K217+160-K217+220（高13.5m）主动防护网面积共计5442.5m2，以上段落属高山峡谷陡斜坡地貌，出露地层为砂质板岩，节理裂隙发育，目前边坡局部掉块严重。 三、主动防护系统说明 主动防护系统系以柔性钢绳网系统防护堑坡节理发育密集或者路堑外侧陡崖发育有崩塌落石的段落, 用于防止落石/飞石的发生。其纵横交错的φ16纵、横向支撑绳与4.5m×4.5m或2.5m×4.5m（实际施工中可根据地形条件及锚杆位置可在±0.3m作适当调整）模式布置的锚杆相联结,支撑绳构成的每个4.5m×4.5m 或2.5m×4.5m网格铺设一或两(根据设计的单层或双层钢绳网确定)4m×4m或4m×2m的DO/08/300型钢绳网,每钢绳网与四周支撑绳间用缝合绳缝合联结并进行预拉,该拉工艺能使系统对坡面施以一定的法向预紧压力,从而提
高表层危岩体的稳定性,并在钢绳网下铺设小网孔的SO/2.2/50型格栅网, 阻止小尺寸岩块的塌落。 四．施工程序 1、对坡面防护区域的浮土及浮石进行清除或局部加固; 2、放线确定锚杆孔位,并在每一孔位处凿一深度不小于锚杆外露环套长度的凹坑,一般口径20cm,深20cm; 3、按设计深度钻凿锚杆孔并清孔,孔深应比设计锚杆长度长5cm以上,孔径为φ70。 4、插入锚杆并注浆,浆液标号不低于M30,宜用灰砂比1:1～1.2、水灰比0.45～0.50的水泥砂浆或水灰比 0.45～0.50的水泥净浆,水泥宜采用32.5普通硅酸盐水泥,优先选用粒径不大于3mm的中细砂,确保浆液饱满, 在进行下一道工序前注浆体养护不少于三天。 5、安装纵横向支撑绳,拉紧后两端各用三个或四个（支撑绳长度小于30m时用三个，大于30m时用四个）绳卡与锚杆外露环套固定连接。 6、从上向下铺挂格栅网,格栅网间重叠宽度不小于5cm,两格栅网间的缝合以及格栅网与支撑绳间用φ1.2 铁丝按1m间距进行扎结。 7、格栅网铺设的同时,从上向下铺设钢绳网并缝合,缝合绳为φ8钢绳,每4m×4m(或4m×2m)钢绳网均用一缝合绳与根长31m(或23m)的四周支撑绳进行缝合并预拉,缝合绳两端各用两个绳卡与网绳进行固定联结。 8、用φ1.5铁丝对钢绳网和格栅网间进行相互扎结,扎结点纵横间距1m左右。
一、工程概况 二、编制依据 三、管理目标 四、具体防护措施 五、临边防护定期检查制度
现场安全防护施工方案 一、工程概况 二、编制依据 1、中华人民共和国安全生产法； 2、建设工程安全生产管理条例； 3、建筑施工安全检查标准； 4、建筑施工现场环境与卫生标准 5、河北省建筑施工现场“安全质量”标准化达标实施手册 6、河北省建筑施工现场安全防护设施技术规程 7、本企业的相关规章制度 三、管理目标 1、本方案具体指导的安全生产及文明施工的管理，确保该工程的生 产活动能够安全顺利的进行从而达到“环境、职业、安全、健康”的目标。
2、坚持“安全第一，预防为主”的方针，按《建筑施工安全检查标准》考核单项合格率达到100%，职业病发率为零，全年死亡事故为零，重伤事故为零，月一般安全事故不超过1%。，无投诉现象发生。 3、全面贯彻公司的质量、环境与职业健康管理体系管理方针；珍爱生命，保员工健康；改善环境，为人类造福；注重信誉，对用户负责；追求卓越，让社会满意。 四、具体防护措施 1、建筑周边临边防护栏杆搭设要求 ①防护栏杆应由上下两道横杆及栏杆柱组成，上杆离地高度不低于为 1.0m，下杆离地高度不低于0.5m。24米以上建筑物外临边栏杆上杆离地高度应不低于为1.2 m。坡度大于1: 2.2的屋面，防护栏杆咼度不低于1.5m，并加挂安全立网。 ②横杆长度大于2m时，必须设栏杆柱。防护栏杆柱必须牢固固 定和连接，其整体构造应使防护栏杆任何处，能经受任何方向的1KN 的外力。 ③作业平台、施工通道、运输接料平台以及下方有人员通行或施 工的场所的防护栏杆必须设置自上而下的密目安全网封闭，或在栏杆 下边设置严密牢固高度不低于180mn的挡脚板。 ④当临边外侧临街道时，除设置防护栏杆外，敞口立面必须采取满挂密目安全网作全封闭处理。 ⑤防护栏杆及防护用挡脚板应涂刷醒目的黄黑相间油漆。 ⑥在基坑四周固定，钢管应打入坚实地面以下500mni深，钢管离基坑坑口边沿的距离不应小于500mm
柔性防护网施工工艺 8.6.1工艺概述 柔性防护网分为主动防护和被动防护两大类，主动防护体系是以钢丝绳网为主的各类柔性网覆盖包裹所需防护的坡面或岩石上，以限制坡面岩石、土体风化破坏以及崩塌等，或将落石控制于一定范围内运动。被动防护体系是以钢柱和钢丝绳网连接组合构成一个整体，对所防护的区域形成面防护，从而阻止崩塌岩石土体的下坠，起到边坡防护作用。 柔性防护网具有高柔性、高防护性，适用于高大路堑坡面防护。 8.6.2作业内容 1.测量定位； 2.基座锚固； 3.钢柱及上拉锚绳安装； 4.侧拉锚绳的安装； 5.上下支撑绳安装； 6.钢绳网安装； 7.格栅安装。 8.6.3质量标准及检验方法一、 工程材料检验标准 1.柔性防护网的防护等级一般不应低于 500KJ。编网、支撑绳及拉锚系统所用钢丝绳应符合GB/T8918-1996 的规定，其钢丝强度不应低于 1770MPa，热镀锌等级不低于AB级。钢丝格栅编织用钢丝应符合GB/T343-1994 的规定，热镀锌等级不低于AB级，其中高强度钢丝格栅可采用重量不低于 150g /m2的镀锌铝合金镀层处理。环形网用钢丝应符合GB/T343-1994 的规定，其钢丝强度不应低于 1770MPa，热镀锌等级不低于AB级或采用重量不低于 150g /m2 的镀锌铝合金镀层处理。 2.钢柱构件钢材应符合GB/T700-1988 的规定，并进行防腐处理。 3.热轧工字钢应符合GB/T700-1988 和GBT706-1988 的规定，并进行防腐处理。 二、过程控制标准 遵循先清方、再嵌补、支顶、锚固、包裹的施工顺序，最后施工拦截工程。施工遵循从上至下的施工顺序，先对最上一层陡崖危石进行整治，再进行坡面上的危石、下一级陡崖及坡面上的危石进行治理。所有支顶和嵌补工程的基础均要开挖台阶施工，台阶宽度不小于1m，施工中严禁在陡崖下方采石，形成新的坡面滚石。 8.6.4工艺流程图 被动防护网施工工艺流程图详见图8.6.4。
主动防护网施工组织设计（K327+000-K332+000左侧） 一、工程概况 1、项目位置 本项目位于新疆西部天山北麓被誉为“塞外江南”的伊犁河谷东端的新源县境内，本合同段起点位于G218线K277+000，终点位于G218线K332+000，沿途经过阿热勒托别镇、坎苏乡、那拉提镇等3个乡镇。 2、地形地貌、工程地质条件及地震、气象⑴地形地貌 新源县三面环山，西部敞开，形状如箕，构成东西长、西北窄、东高西低的特殊地形。自西向东为河谷平原、低山丘陵、中山带和高山带，可分为平原、丘陵、山地3个地貌单元。 ⑵工程地质 项目区地处巩乃斯河冲击平原，岩性多为砾石、砂及淤泥组成，一般粒径约3-10厘米，个别达20厘米左右，沿线地下水位较高，地层以下以砾石、砂、淤泥、腐殖土为主，密实程度较好，但部分地段由于水位较高，受地下水长期浸泡影响，土体性能较差，呈可塑-软塑状，粉砂土也呈饱和松散状，呈线软弱图的性状。本项目所在区域最大冻土深度为0.85m。 ⑶水文地质 专业资料 路线所在区域为巩乃斯河中下游，地表水较为丰富，巩乃斯河的补给
源主要是冰雪融水、汛期降水、地下水补给。河流自东向西沿线有较多支流汇入，春季冰雪融化的汛期暴雨，形成洪水，春、夏季节由于气候变暖，冰雪融化、尤其是夏季暴雨来试迅猛，常形成流速较大的洪峰，对公路危害较大。 二、编制依据：根据设计施工图 根据施工图纸根据现场实际地形地貌根据以往施工的类似工程 三、施工准备 本工程的施工难点在于边坡高且陡，岩层主要是破碎风化岩，安全隐患多。 1、技术准备 熟悉与会审施工图，编制施工方案，编制施工进度计划，编制材料采购计划，新技术、新材料的使用，施工场地的移交接受，现场控制点的设立与复核，现场临时设施的搭设，建临时水电线路 2、主要施工仪器及检测设备计划 序号1 2 仪器仪表名称 全站仪水平仪 规格型号J2 DS3 单位台台 数量1 1 . 3 4 钢卷尺砂浆试模
主被动防护网施工组织设计 一、设备、人员动员周期和设备、人员、材料运到现场的方法 1 设备、人员动员周期 接到开工通知书后，我方立即按计划成立项目经理部。经理部主要管理人员和拟投入的专业施工队伍及配备的主要施工机械设备，从我公司在建项目和公司部保养基地陆续动员调至本合同段工地，保证工程按时开工。根据本合同工程项目和工程数量，结合整体工程工期、工艺要求，拟投入本合同段的主要施工机械设备和仪器等。 2 设备、人员、材料运到现场的方法 按照本施工组织设计，拟投入本合同段的施工机械设备、人员、测量、仪器将在开工前分别陆续从各地以汽车运输的方式运抵现场；主要工程材料将由我公司直接以汽车运输的方法运至各工点料库。其他工程材料如砂、石料等，与当地供应商联系，先调查取样检验是否合格，经自检合格后，报监理工程师批准，办理有关手续加工供应，采取汽车运输的方法运至各工点储料场。 二、施工顺序 （一）、主动防护网工程 主动防护网的基础锚杆孔施工，施工完后再分别进行锚杆安装、锚固灌浆、养护、防护网安装。防护网自上而下的进行安装。 （二）浸塑护栏网安装工程 浸润护栏网采取先凿空预埋基脚，再逐次进行网片安装、拉伸、养护、验收工序。 （三）被动防护网工程
根据施工图，被动防护网的锚杆需要预埋在浆砌片石护面墙墙体，在施工浆砌片石护面墙时预埋锚杆，在逐次进行基座安装、钢柱安装、支撑绳安装、网片安装、拉锚绳安装调试步骤，最后统一对安装完毕的三种规格的防护网进行完工自检。 三、预计工程量 主要工程量见下表： 四、工期 施工总工期：天。 五、主要工程项目的施工方案及施工方法 防护网施工属于高空作业，具有较大的风险性，根据高空作业要求，必须坚决杜绝上下交叉作业的现象。为确保施工安全，我公司拟采取三种不同高度的防护网分批施工的原则，先进行陡坡部分的主动网施工以治理坡面浅表层崩塌，再进行位于坡顶的浸塑防护栏施工阻止人畜靠近，确保坡脚无落石威胁后，再进行被动防护网的安装（此过程中坡顶也必须指派专职安全员现场值守）。 1、清方卸载 a)对威胁施工及行车安全的危石应在施工开始前集中进行清理，同时应根据地形、地质、 开挖断面及施工机械配备情况，采用能保证边坡稳定的方法施工。 b)危石清理过程中应以人工凿除、组织排放为主，严禁采用爆破方法进行。
仙居抽水蓄能电站工程 柔性主动防护网施工质量检验表 建设项目：合同号：工程部位（桩号）：施工单位： 项次检查项目 规定值或 允许偏差 频率设计值 实测值或实测偏差值 1 2 3 4 5 6 7 8 9 10 1 下承层平整度、拱度≤10cm 2 单层搭接宽度0,+30mm 3 绑扎间距≤5mm 4 固定钉间距100cm 检查意见 检验复核监理日期
仙居抽水蓄能电站工程 柔性主动防护网分项工程质量检验评定表 合同号：工程部位（桩号）：分部工程名称： 建设项目：施工单位：监理单位： 基本要求1.材料质量应符合设计要求，无老化，外观无破损，无污染。 2.材料应紧贴下承层，按设计和施工要求铺设、张拉、固定。 3.材料的接缝搭接、长度应符合设计要求，上、下层材料搭接缝应交替错开。 项次检查项目规定值或允许偏差频率 实测值或实测偏差值质量评定 1 2 3 4 5 6 7 8 9 10 平均、 代表值 合格率 （%）权值实得分 1下承层平整度、拱 度 ≤10cm 1 2单层搭接宽度0,+30mm 1 3绑扎间距≤5mm 1 4固定钉间距100cm 1 合计 外观鉴定减分 检测人员意见 检测人员：监理工程师意见 监理工程师： 质量保证资料减分 工程质量等级得分 检验：记录：复核：年月日
锚杆注浆施工记录表 施工单位：合同号： 监理单位：编号： 工程名称施工日期200 年月日工程地点检查日期200 年月日锚杆类型水泥品种 浆液类型及设计强度注浆设备 锚杆编号地层 类别 注浆时间注浆压力（MPa）浆液 配合比 注浆数量 备注开始结束起始终止灰浆（L）水泥（t） 施工单位意见监理工程师意见 初检：复检：终检：现场监理工程师：
For personal use only in study and research; not for commercial use 隔离栅、防护网施工方案 一、工程概述 本项目路线起于河池市南丹县六寨镇龙里村（桂黔界），接贵州省在建的都匀至新寨（黔桂界）高速公路，经过芒场。起点桩号K0+000,终点桩号K27+280，路线全长。本标段除桥梁、隧道、通道、涵洞等构造物外，其余路段均设置隔离栅。立交、收费站处设置镀塑隔离栅。在沿线主线下穿的立交桥、设有人行道的桥梁及主线上跨，被交道为铁路或二级以上公路的桥梁设置安全防护网。 二、编制依据 1、《西部开发省际公路通道阿荣旗至北海公路六寨至河池段两阶段施工图设计修编合同段K0+000-K27+280 全长公里交通工程及沿线设施第一册》 2、《西部开发省际公路通道阿荣旗至北海公路六寨至河池段两阶段施工图设计修编合同段K0+000-K27+280 全长公里交通工程及沿线设施第二册》 3、《公路工程质量检测评定标准第一册土建工程》JTG F80/1-2004 三、施工准备 1、材料准备
（1）水泥 水泥选择贵州都匀豪龙水泥有限公司产和水泥。 （2）砂 砂选用六河路面A标碎石场产机制砂。 （3）碎石 碎石选用六河路面A标碎石场产5-10mm,10-20mm,10-30mm碎石，掺配比例5-10mm碎石：10-20mm碎石：10-30mm碎石=26%:39%:35%。 （4）钢筋 隔离栅立柱钢筋采用Ф、Ф8盘条。 （5）水 水用当地民用饮用水。 （6）模板 模具调试规范式模板4套。 （7）刺铁丝、斜拉钢丝、网片（低碳钢丝）、镀塑网等主材 由专业生产厂家直接购买。

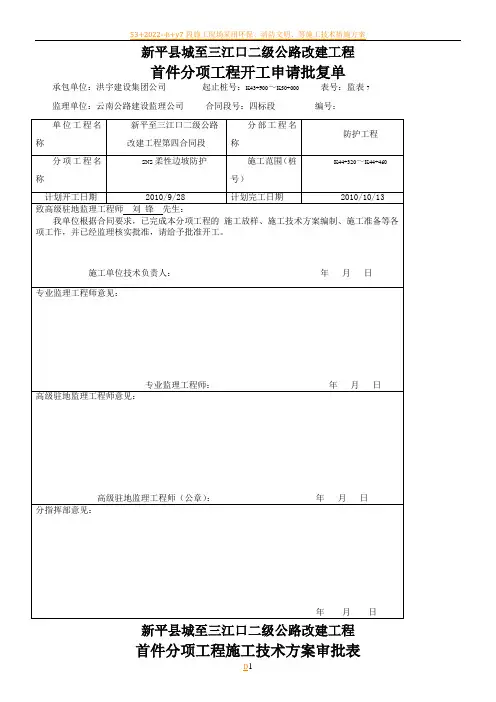

新平县城至三江口二级公路改建工程 首件分项工程开工申请批复单 承包单位：洪宇建设集团公司起止桩号：K43+900～K50+000 表号：监表7
新平县城至三江口二级公路改建工程 首件分项工程施工技术方案审批表 承包单位：洪宇建设集团公司起止桩号：K43+900～K50+000 表号：监表6
新平县城至三江口二级公路改建工程 第四合同段 K44+320-K44+460 SNS柔性边坡防护 首件施工方案 洪宇建设集团公司 新平县城至三江口二级公路改建工程项目部 编制：邹志勇 审核：龚红平 编制日期：2010年9月20日
柔性主动防护施工方案（K44+320-K44+460右侧） 一、工程概况 1、地理位置与施工范围 本合同起点位于K43+900（河口村）,终点位于K50+000处（新建戛洒江大桥），全长6.1公里，为新建段。 2、水文、地形地质、地貌及其他 新建公路处云南高原中部哀牢山脉中段，线路沿戛洒江逆流而上，高程逐渐变大。山脉走向大都与构造线一致，呈北西南东向展布，戛洒江边哀牢山脉山峰高程普遍都在1100m—2200m，戛洒江河谷高程在490m—510m，相对高差1500m左右。路线K43+900—K50+000布设在戛洒江东岸；河谷地带属于侵蚀切割地形。地形横坡陡，阶地发育不全，侧向冲沟发育较少，河谷走向顺直。 沿线区域地层有中生界三迭系干海子组、舍资组和第四系。地处红河深大断裂以东较稳定的杨子准地台上，构造以纬向为主，属南岭构造带的西延部分，以褶皱为主，断裂不发育。本标段属红河深大断裂构造带，基本与之平行，平距约2KM。该断裂是区内的主要断裂，为下元古界哀牢山岩与中生代沉积岩地层的分界断裂，在区内呈北西45°方向延伸，长达数百公里，沿断裂带有糜棱岩与角砾岩；断层面向北东倾斜，倾角60°—70°；该断裂在加里东期至吕梁期以开始活动，后期历次运动数度复活，在挽近的新构造运动中仍在活动。线路是在地震频繁的地区，区内频繁的地震，诱发了许多山崩、滑坡等不良地质作用。按不低于7度进行抗震设防。 线路主要在戛洒江河口段的东岸。地下水主要赋存于冲洪积砂土、碎中地下水。石土和基岩风化裂隙中，河谷及冲沟内冲洪层中地下水水位埋深一般在1m—3m；而赋存于基岩风化裂隙孔隙潜水与基岩裂隙水水位埋深一般在数十米。水化学类型以HCO—Ca—Mg型为主，对混凝土和混凝土中钢筋无腐蚀，而对钢结构具弱腐蚀。 3、工程主要工程数量 本合同段主要结构物类型及数量如下：路基开挖土石方：120万方；路基回填土石方：6万方；路基防护浆砌石：1.8万方；防护工程：8000方，排
安全防护-柔性被动防护网施工方案精品文档，超值下载 批准： 审核： 校核： 编制： 二〇一五年十二月六日
柔性被动柔性防护网施工措施 一、概述 为了防止XXX主墩、过渡墩桩基及承台施工时边坡上方滚石，同时为了防止XXX出口拌合站正常使用时边坡上方滚石，对下方施工人员、设备及确保后期施工有序运行的安全，经过我单位现场查看，建议在XXX下方30米位置处设置一道长约180米高5米的柔性被动防护网（RX-075型），在XXX出口拌合站上方设置一道长约95.5米高5米的柔性被动防护网（RX-075型）。 二、被动柔性网特点 边坡柔性防护网以高强度柔性网作为主要构成部分，并以覆盖（主动防护）和拦截（被动防护）两大基本类型来防治各种斜坡坡面地质灾害和雪崩，岸坡冲刷，爆破飞石，坠物等危害的柔性安全防护系统。 其中被动防护系统是由钢丝绳网、高强度铁丝格栅网、锚杆、工字钢柱、上下拉锚绳、减压环、底座及上下支撑绳等部件构成。主要设置于斜坡上一定位置，用于拦截斜坡上的滚落物以避免其破坏拟保护的对象，因此也称为拦石网。系统由钢柱和钢绳网联结组合构成一个整体，对所防护的区域形成坡面防护。 当柔性网承受巨大冲量的时候，由于延长了作用时间，增大网点受力面积；同时，在局部受力时又整体承载，避免了局部集中受力而发生破坏。 三、被动柔性网施工工艺流程
被动防护网施工工艺流程框图 1、进行现场勘查，确定施工线路与施工顺序； 2、清除或就地临时处理坡面防护区域内的浮土及浮石； 3、首先放线测量确定锚杆及基座位置；然后进行基坑开挖与混凝土灌注(土质地层)及钻凿锚杆孔并清孔； 4、安装程序为：基座及锚杆安装→钢柱及拉锚绳安装与调试→支撑绳安装与调试→钢绳网的铺挂与缝合→格栅网的铺挂。 四、施工工序 1、现场踏勘，确定防护范围，清除防护区域内的浮石、浮土 2、放线，对钢柱和锚杆基础进行测量定位 3、基座锚固 （1）基坑开挖，尺寸80×80×深80cm，采用人工开挖，禁止爆破作业。钢丝绳锚杆基坑尺寸100×180×深≥180cm， （2）放置钢筋笼（Φ16钢筋制作）及地脚螺栓锚杆（Φ22钢筋），灌注基础C20砼。预埋钢丝绳锚杆并灌注基础砼。 （3）安装基座，将基座套入地脚螺栓并用螺帽拧紧。 4、钢柱及上拉锚绳安装 （1）将钢柱顺坡向向上放置并使用钢柱底部位于基座处。 （2）将上拉锚绳的减压环（GS-8001型）挂于钢柱顶端挂座上，
