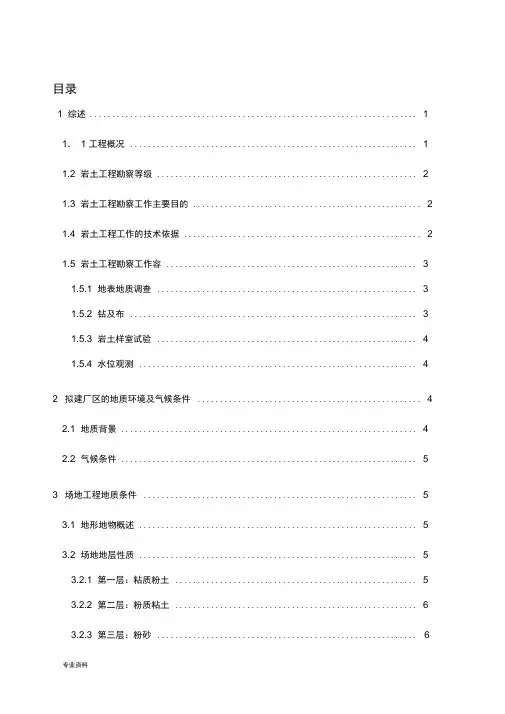

目录
1 综述 (1)
1．1 工程概况 (1)
1.2 岩土工程勘察等级 (2)
1.3 岩土工程勘察工作主要目的 (2)
1.4 岩土工程工作的技术依据 (2)
1.5岩土工程勘察工作容 (3)
1.5.1地表地质调查 (3)
1.5.2钻及布 (3)
1.5.3岩土样室试验 (4)
1.5.4水位观测 (4)
2 拟建厂区的地质环境及气候条件 (4)
2.1地质背景 (4)
2.2气候条件 (5)
3 场地工程地质条件 (5)
3.1地形地物概述 (5)
3.2场地地层性质 (5)
3.2.1第一层：粘质粉土 (5)
3.2.2第二层：粉质粘土 (6)
3.2.3第三层：粉砂 (6)
3.2.4第四层：细砂 (6)
4 拟建场区的水文地质条件 (7)
5 地震地质与场地稳定性评价 (8)
5.1区域稳定性 (8)
5.2地震动参数区划 (8)
5.3建筑场地地震效应评价 (8)
5.4地基土层的地震液化判别 (9)
6 岩土工程分析及建议案 (9)
6.1场地的稳定性 (9)
6.2场地的均匀性评价 (9)
6.3土层物理力学指标 (9)
6.4地基承载力分析 (11)
6.5地基基础案选择 (11)
6.5.1地基持力层选择 (11)
6.5.2基础形式建议 (12)
6.6基坑工程评价 (12)
7 结论与建议 (12)
附图
附图一勘探平面布置图
附图二工程地质剖面图1—1 附图二工程地质剖面图2—2 附图三工程地质剖面图3—3 附图四工程地质剖面图4—4 附表
附表一物理力学统计表
1 综述
1．1 工程概况
建筑名称：北京维益埃电器有限公司生产基地办公楼和厂房项目
拟建建筑场地位于北京市顺义区桥镇南半壁店村东富路60米。
拟建建筑物平面分布及尺寸详见“勘察点与建筑物平面位置图”，其相应的高度、结构类型及地下室情况详见下表：
1.2 岩土工程勘察等级
拟建建筑地基基础设计等级为乙级，重要性等级为二级，地基等级为二级（中等复杂地基）；岩土工程勘察等级为乙级。
1.3 岩土工程勘察工作主要目的
（1）查明拟建场地建筑围地基土层结构、岩性、厚度、分布围及其主要物理力学性质，并对场地稳定性和建筑适宜性进行合理的分析和评价；
（2）查明地下水类型、埋深及其对混凝土的腐蚀性；
（3）查明其它不良地质作用的发育情况、分布围，并进行合理的分析和评价；
（4）对拟建场地和地基的地震效应进行分析与评价；
（5）提出设计阶段所需的岩土工程参数，建议合理的地基于基础形式，并对基坑开挖于支护、工程降水案进行分析评价。
1.4 岩土工程工作的技术依据
本次岩土工程勘察所遵循的技术规、标准如下：
(1)《岩土工程勘察规(2009年版)_GB50021-2001》
(2)《建筑抗震设计规》
(3)《建筑地基基础设计规》
(4)《高层建筑岩土工程勘察规程》
(5)《北京地区建筑地基基础勘察设计规》
1.5岩土工程勘察工作容
根据工程勘察任务委托书，编写勘察案及勘察技术要求，报单位总工审定；
1.5.1地表地质调查：以场地中心进行1:500的区域地质调查，容包括地形地貌，地质构造，工程环境等以便为了较为准确的划分本场区岩体的不同发育位置为基础选型提供有力证据。
1.5.2钻及布：根据已经提供的钻对建筑基础布
1.5.
2.1勘探点间距：
a、《岩土工程勘察规》4.1.15：详勘阶段、地基复杂程度中等，勘探点间距：15~30m；宜按建筑物边或角点布置，也可按建筑群布置；单栋高层不少于4个。
b、《高层建筑岩土工程勘察规程》4.1.2：单栋高层建筑，甲级不少于5个，乙级不少于4个；控制性不少于总数的1/3且不少于2个。
c、《北京地区建筑地基基础勘察设计规》5.2.1.1：场地复杂程度中等，15~30 m；勘探点宜沿承重墙、柱轴线布置，在荷载和建筑体型突变处宜适当布置勘探点。单栋高层建筑的勘探点不少于4个，且至少有2个控制性勘探点。
1.5.
2.2勘探深度：
4.1.4.2：控制性勘探深度，对于箱、筏基础，在不具备变形计算条件时，按下式计算：
d c=d+αcβb 式中：d c -控制性勘探深度（m）；d-基础埋深（m）；αc-与土压缩性有关的经验系数；β-与高建层数或基地压力有关的经验系数，甲级高建取1.1，乙级取1.0；b-基宽（m）
4.1.4.3: 一般性勘探深度应适当大于主要受力层深度，对箱、筏基础可按下式计算：
d g=d+αgβb d g-一般性勘探深度(m)；αg -与土压缩性有关的经验系数；
1.5.3岩土样室试验
为了确定拟建场地的岩土承载力，以及物理力学性质指标为土质边坡和岩质边坡提供放坡依据，或为提供基坑支护需各项岩土实验数据等，对岩土样进行了室力学实验。
1.5.4水位观测
本次水位观测采取钻施工完毕24小时后的静态水位观测，共计观测20次。
2 拟建厂区的地质环境及气候条件
2.1地质背景
北京维益埃电器公司位于北京市顺义区桥镇南半壁店村东富路60米处，该地区地表浅层分布粘质粉土、粉质粘土，向下依次为粉砂、细砂，粉质粘土具有良好的可塑性，有利于基础的建成，地下水含量丰富，阳离子钙离子居多，阴离子碳酸氢根离子含量较高，
