不锈钢焊条牌号对照表
不锈钢焊条选用表
注：括号内为GB/T 983-1985型号。
复合钢板的基体和复层分别选用各自适用的焊接材料进行焊接。关键是接近复层的过渡层部分，必须考虑基层的稀释作用，应选用Cr、Ni含量较高的奥氏体填充金属来焊接过渡层
部分，以免出现脆硬组织。复合钢板的基层较薄时（如总厚度不大于8mm），可以用奥氏体焊条或填充金属焊接复合钢的全厚度，这时更需考虑基层材料的稀释作用。
当复合钢板的厚度小于25mm时，基层也可全用E309-16等焊条，但焊接残余应力稍大些，消耗不锈钢焊条多。当复合钢板的厚度大于25mm时，可先用铁素体焊条施焊一层过渡层，然后再用碳钢焊条焊接基层。复合钢单面焊焊接材料的选用见表16。
焊条牌号编制方法(大西洋牌) （船用焊条除外） 一个焊条牌号由六部份组成。例如CHE507CrNiFe13可分割为： 1.(CH) 二个字母，大西洋产品代号。 2.(E)一个字母，焊条种类。 3.(50)二个数字，熔敷金属强度或合金类型。 4.(7)一个数字，药皮类型及电流种类。 5.(CrNi)1～2字母，附加合金元素或焊条特性。 6.(Fe13)字母＋二个数字，焊条名义效率。 1.CH：大西洋产品代号 2.焊条种类：（见表1） ①焊条种类表1 ②熔敷金属强度及合金类型：表2
③药皮类型及电流种类: 表3
④附加合金元素或焊条特性: ⑴附加合金元素分别用该元素连接在药皮类型后,如Cu、Mo等。⑵焊条特性: (表4) 表4
⑤焊条名义效率表5 *系指铁粉低氢型 熔炼焊剂牌号编制方法 一个熔炼焊剂牌号由五部份组成。例如CHF131可分割为： 1.(CH) 二个字母，大西洋产品代号。 2.(F)一个字母，焊剂产品代号。 3.(1)一个数字，这里是焊剂为无锰型。牌号第一位数字表示熔炼焊剂中氧化锰的含量，其含量见表1。 4.(3)一个数字，这里是焊剂为高硅低氟。牌号第二位数字表示焊剂中二氧化硅与氟化钙的含量，其含量见表2。
5.(1)一个数字，牌号第三位数字表示同一类型焊剂中的不同牌号，并按0，1，2，.. 9顺序排列。 表1 表2 烧结焊剂牌号编制方法 一个烧结焊剂牌号由四部份组成。例如CHF131可分割为：
1.(CH) 二个字母，大西洋产品代号。 2.(F)一个字母，焊剂产品代号。 3.(5)一个数字，这里是焊剂渣系为铝钛型。牌号第一位数字表示烧结焊剂的渣系，见表3。 4.(01)二个数字，牌号第二、三位数字表示同一渣系焊剂的不同牌号。 碳钢焊条
类别牌号 特征用途 适用标准 焊丝型号焊丝牌号112Cr18Ni9S308H H1Cr18Ni9206Cr19Ni10S308、S308Si H0Cr21Ni10 3022Cr19Ni10S308L、S308LSi H00Cr21Ni10407Cr19Ni10S308H H0Cr21Ni10 506Cr23Ni13S309L、S309LSi 、S309LNb、 S309LMo H1Cr24Ni13、 H1Cr24Ni13Mo2 606Cr25Ni20S310L、S310S H0Cr26Ni217015Cr20Ni18Mo6CuN S316LMn H00Cr25Ni22Mn4Mo2N 806Cr18Ni11Ti S321H0Cr20Ni10Ti 906Cr18Ni11Nb S347、S347Si H0Cr20Ni10Nb 1006Cr17Ni12Mo2E316、S316Si H0Cr19Ni12Mo2 11022Cr17Ni12Mo2E316L、S316LSi H00Cr19Ni12Mo2 12 06Cr19Ni13Mo3 S317H0Cr19Ni14Mo313022Cr19Ni13Mo3S317L H00Cr19Ni12Mo2 1406Cr17Ni12Mo2Ti S318、S318L 1506Cr17Ni12Mo2Nb S318、S318L 1606Cr17Ni12Mo2N S316LMn 17022Cr17Ni12Mo2Cu2S316LCu H00Cr19Ni12Mo218015Cr21Ni26Mo5Cu2S383、S3*******Cr24Ni17Mo5Mn6NbN S383、S3*******Cr20Ni25Mo7CuN S383、S3*******Cr23Ni5Mo3N S2209H00Cr25Ni22Mn4Mo2N 22022Cr25Ni7Mo4N S2209H00Cr25Ni22Mn4Mo2N 2303Cr25Ni6Mo3Cu2N S2553H00Cr25Ni22Mn4Mo2N 24022Cr25Ni7Mo4WCuN S2594H00Cr25Ni22Mn4Mo2N 25 008Cr30Mo2(130) S446LMo H0Cr26Ni21序号 GBT4237-2015 不锈钢焊丝选用一览表 母材类别及牌号 H00Cr19Ni12Mo2H00Cr20Ni25Mo4Cu 不锈钢焊丝（GBT 29713-2013） 参照《不锈钢材料应用举例100种》

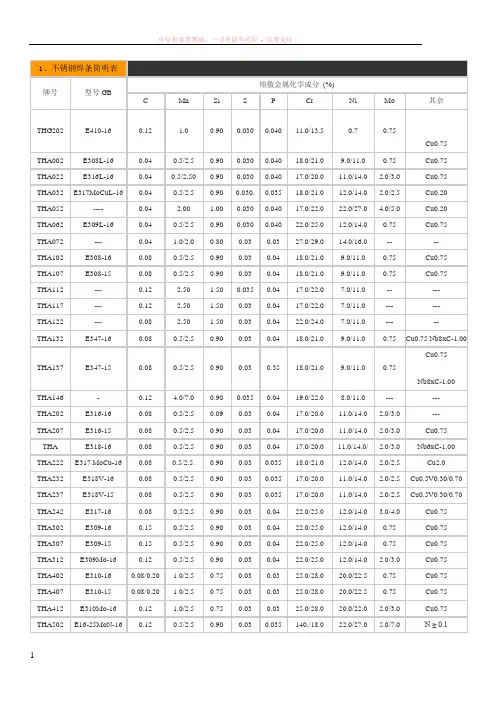

不锈钢焊条简介 牌号国标型号美标型号药皮类型焊接电流主要用途 G202 E410-16 E410-16 钛钙型交直流焊接 0Cr13 、 1Cr13 和耐磨、耐蚀的表面堆焊G207 E410-15 E410-15 低氢型直流焊接 0Cr13 、 1Cr13 和耐磨、耐蚀的表面堆焊 G217 E410-15 E410-15 低氢型直流焊接 0Cr13 、 1Cr13 和耐磨、耐蚀的表面堆焊 G302 E430-16 E430-16 钛钙型交直流焊接 Cr17 不锈钢 G307 E430-15 E430-15 低氢型直流焊接 Cr17 不锈钢 A002 E308L-16 E308L-16 钛钙型交直流焊接超低碳 Cr19Ni11 不锈钢或 0Cr19Ni10 不锈钢结构，如合成纤维、化肥、石油等设备 A022 E316L-16 E316L -16 钛钙型交直流焊接尿素及合成纤维设备 A032 E317MoCuL-16 1 钛钙型交直流焊接合成纤维等设备，在稀、中浓度硫酸介质中工作的同类型超低碳不锈钢结构 A042 E309MoL-16 1 钛钙型交直流焊接尿素合成塔中衬里板及堆焊和焊接同类型超低碳不锈钢结构 A052 A 1 钛钙型交直流焊接耐硫酸、醋酸、磷酸中的反应器、分离器等 A062 E309L -16 E 309L -16 钛钙型交直流焊接合成纤维、石油化工设备用同类型的不锈钢结构、复合钢和异种钢结构 A072 A1 钛钙型交直流用于 00Cr25Ni20Nb 钢的焊接，如核燃料设备 A082 A1 钛钙型交直流用于 00Cr17Ni15Si4Nb 、 00Cr14Ni17Si4 等耐浓硝酸腐蚀钢的焊接和补焊 A102 E308-16 E308-16 钛钙型交直流焊接工作温度低于300 ℃的耐腐蚀的0Cr19Ni9 、 0Cr19Ni11Ti 不锈钢结构 A107 E308-15 E308-15 低氢型直流焊接工作温度低于 300 ℃的耐腐蚀的 0Cr19Ni9 、0Cr19Ni11Ti 不锈钢结构 A132 E347-16 E347-16 钛钙型交直流焊接重要的含钛稳定的 0Cr19Ni11Ti 型不锈钢 A137 E347-15 E347-15 低氢型直流焊接重要的含钛稳定的 0Cr19Ni11Ti 型不锈钢 A146 A 1 低氢型直流焊接重要的 0Cr20Ni10Mn6 不锈钢结构 A202 E316-16 E316-16 钛钙型交直流焊接在有机和无机酸介质中工作的 0Cr17Ni12Mo2 不锈钢结构
一、一般情况下的焊材选用 材料 焊条电弧焊焊条埋弧焊 预热温度氩弧焊焊丝备注 类别钢号焊丝焊剂 普通碳素钢A3，A3F （J422）J427 H08A HJ431 一般不预热注（1）A3R （J422）J427 H08MnA HJ431 一般不预热注（1） 优质碳素 钢（钢管） 10号，20号（J422）J427 一般不预热注（1）锅炉钢20g （J422）J427 H08MnA HJ431 一般不预热注（1） 低合金结构钢35公 斤级 16Mn 16MnR （J502）J507 H10Mn2（低档） H10MnSi（高档） HJ431 δ≥38时 100~150℃ H08Mn2SiA 注（2）（3）20MnMo （锻件） J507 H10Mn2（低档） H10MnSi（高档） HJ431 100~150℃ 40公 斤级 15MnVR （J502）J507 H10MnSi（低档） H08MnMoA（高档） HJ431 δ≥32时 100~150℃ H08Mn2SiA 注（2）（3）50公 斤级 18MnMoNbR J707 H08MnMoA（高档）HJ250G ≥170℃注（4） 铬钼钢12CrMo 热207 H13CrMoA HJ250G ≥150℃H13CrMoA
材料 焊条电弧焊焊条焊条电弧焊焊条 预热温度氩弧焊焊丝备注 类别钢号焊丝焊剂 铬钼钢15CrMo 热307 H13CrMoA HJ250G ≥150℃H13CrMoA Cr5Mo 热507 ≥300℃ 不锈钢 0Cr18Ni9 1Cr18Ni9Ti 奥132 H0Cr18Ni9Ti HJ260 H0Cr18Ni9Ti 0Cr17Ni13Mo2Ti 奥212 H0Cr19Ni12Mo2 HJ260 H0Cr19Ni12Mo2 00Cr17Ni14Mo2 奥022或D316L H00Cr19Ni12Mo2 HJ260 H00Cr19Ni12Mo2 国外钢号部分 材料 焊条电弧焊焊条焊条电弧焊焊条 预热温度氩弧焊焊丝备注 类别钢号焊丝焊剂 碳素钢 RSt37-2 RSt360-2 按A3R选择焊材及预热温度西德钢号SM41C 同上日本钢号SM41B 同上日本钢号SPV24 同上日本钢号St35 St45.5 st35.8（钢管） 按10号、20号钢选择焊材及预热温度西德钢号

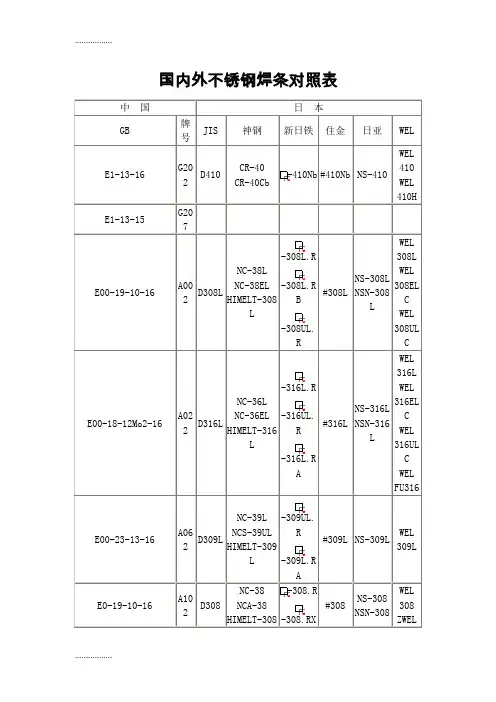

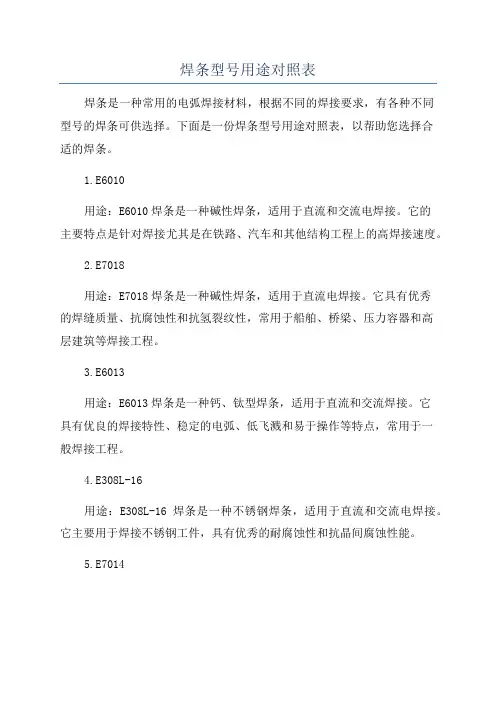

焊条型号和牌号对照表
表12.4 常用焊条型号和牌号对照表 2
名词解释： E，表示焊条。前两位数字表示熔敷金属的抗拉强度最小值，单位为㎏（应换算成相应的Mpa）。第3位数字表示焊接位置：0和1表示可以全位置焊接（平、仰、立、横）。2表示焊条适 用于平焊和平角焊。4表示向下立焊。第3位和第4位数字组合时表示焊接电流种类及药皮 类型。在第四位数字后附加“R“表示耐吸潮焊条，附加“E，表示焊条。前两位数字表示熔 敷金属的抗拉强度最小值，单位为㎏（应换算成相应的Mpa）。第3位数字表示焊接位置：0 和1表示可以全位置焊接（平、仰、立、横）。2表示焊条适用于平焊和平角焊。4表示向 下立焊。第3位和第4位数字组合时表示焊接电流种类及药皮类型。在第四位数字后附加“R“表示耐吸潮焊条，附加“M“表示耐吸潮和力学性能有特殊规定的焊条，附加“－1“表 示冲击性能有特殊规定的焊条。例1：E4315，表示低氢钠型焊条，适用于全位置焊接，电流 种类为直流反接，熔敷金属抗拉强度≥420Mpa(43kgf/mm2)。例2：E4316，表示低氢钾型焊 2
条，适用于全位置焊接，电流种类为交流或直流反接，熔敷金属抗拉强度 ≥420Mpa(43kgf/mm2)。E4328 表示铁粉低氢型焊条，适用于平焊、平角焊，电流种类为交 流或直流反接，熔敷金属抗拉强度≥420Mpa(43kgf/mm2)。 2
项目介绍 D502阀门堆焊焊条符合 GB EDCr-A1-03 说明: D502是钛钙型药皮的1Cr13型阀门堆焊焊条，可交直流两用， 焊接工艺良好。堆焊金属为1Cr13半铁素体高铬钢。堆焊层具有空淬特 性，一般不须进行热处理，硬度均匀，亦可在750-800℃退火软化，当 加热至900-1000℃空冷或油淬后，可重新硬化。 2
药芯焊丝的牌号及型号 我国的不锈钢药芯焊丝牌号有新、旧两个类型。旧类型是历史比较早的药芯焊丝厂家习惯使用的， 其编制方法基本与手工焊条牌号相同，只是牌号前的字母不同(如“Y”)用以区别手工焊条;新类型是新发 展起来的药芯焊丝厂家习惯使用的，其编制方法基本与国家标准GB/T17853-1999《不锈钢药芯焊丝》相同，只是牌号前用不同的字母表示不同的厂家。 国家标准GB/T17853-1999中规定了不锈钢药芯焊丝的型号分类、技术要求、试验方法及检验规则等。该标准规定，所适用的不锈钢药芯焊丝熔敷金属中铬含量应大于10.50％，铁的含量应超过其他任何元素。此外，标准还规定焊丝芯部所含非金属组分应不小于焊丝总重的5％。 GB/T17853-1999中规定的不锈钢药芯焊丝型号编制方法如下:第一位是字母“E”或字母“R”，“E”表示焊丝，“R”表示填充焊丝;后面用三位或四位数字表示熔敷金属化学成分分类代号，如有特殊要求的 化学成分，将其元素符号附加在数字后面，或者用“L”表示碳含量较低、“H”表示碳含量较高、“K”表示焊丝应用于低温环境;再后面用“T”表示药芯焊丝，之后用一位数字表示焊接位置，“0”表示焊丝适用于平焊位置或横焊位置焊接，“1”表示焊丝适用于全位置焊接;后接“-”，“-”后面用数字表示保护气 体及焊接电流类型(见表1)。 表1 备型号不锈钢药芯焊丝的保护气体、电流类型及焊接方法 注:FCAW为药芯焊丝电弧焊，GTAW为钨极惰性气体保护焊。 GB/T17853-1999根据熔敷金属化学成分划分的不锈钢药芯焊丝型号见表2。 表3 各型号不锈钢药芯焊丝的熔敷金属力学性能
型号GB/T983-1995 不锈钢焊条材质CN 焊芯直径 2.5/3.2/4.0（mm） 不锈钢焊条的选用 附录A 焊条用途及熔敷金属的性能 （参考件） A1E209通常用于焊接相同类型的不锈钢，也可以用于异种钢的焊接，如低碳钢和不锈钢，还可以直接在低碳钢上堆焊以防腐蚀。 A2 E219通常用于焊接相同类型的不锈钢，也可以用于异种钢的焊接，如低碳钢和不锈钢，还可以直接在低碳钢上堆焊以防腐蚀。 A3 E240通常用于焊接相同类型的不锈钢，也可以用于异种钢的焊接，如低碳钢和不锈钢，还可以直接在低碳钢上堆焊以防腐蚀。 A4 E307通常用于异种钢的焊接，如奥氏体锰钢与碳钢锻件或铸件的焊接。焊缝强度中等，具有良好的抗裂性。 A5 E308通常用于焊接相同类型的不锈钢，也Cr18Ni9,Cr18Ni12型不锈钢。 A6 E308H除含碳量限制在上限外，熔敷金属合金元素含量与E308相同。由于含碳量高，在高温下具有较抗拉强度和蠕变强度。 A7 E308L除含碳量低外，熔敷金属合金元素含量与E308相同。由于含碳量低，在不含铌、钛等稳定剂时，也能抵抗回碳化物析出而产生的晶间腐蚀。但与铌稳定化的焊缝相比，其高温强度较低。 A8 E308Mo 除钼含量较高外，熔敷金属合金元素含量与E308相同。通常用于焊接相同类型的不锈钢。当希望熔敷金属中的铁素体含量超过 E316型焊条时，也可以用于Cr18Ni12Mo型不锈钢的焊接。 A9E308MoL 通常用于焊接相同类型的不锈钢，当希望熔敷金属中铁素体含量超过E316型焊条时，也可以用于Cr18Ni12Mo型不锈钢锻件的焊接。 A10 E309通常用于焊接相同类型的不锈钢，也可以用于焊接在强腐蚀介质中使用的要求焊缝合金元素含量较高的不锈钢或用于异种钢的焊接，如Dr18Ni9型不锈钢与碳钢的焊接。 A11D309L除含碳量较低外，熔敷金属合金元素含量与E309相同。由于含碳量低，因此在不含铌、钛等稳定剂时，也能抵抗因碳化物析出而产生的晶间腐蚀。但与铌稳定化的焊缝相比，其高温强度较低。 A12E309Nb除含碳量较低并加入铌以外，熔敷金属合金元素含量与 E309相同，铌使焊缝金属的抗晶间腐蚀能力和高温强度提高。通常用于 0Cr18Ni11Nb型复合钢板的焊接或在碳钢上堆焊。 A13E309Mo除含碳量较低并加入钼外，熔敷金属中的合金元素含量与E309相同。通常用于0Cr17N12Mo2型复合钢板的焊接或在碳钢上堆焊。
大西洋CHG56焊丝CHM-309L CHG-309L ER309L H1Cr24Ni13 0.026 2.11 0.38 23.56 12.31 - 570 38 超低碳型，可用于堆焊不锈的打底。CHM-310 CHG-310 ER310 H1Cr26Ni21 0.09 1.90 0.35 26.80 21.40 - 610 41 25%Cr-20%Ni不锈钢，高温抗氧化性能优良。 CHM-316 CHG-316 ER316 H0Cr19Ni12Mo2 0.04 1.88 0.33 19.27 12.70 Mo2.26 570 42 18%Cr-22%Ni-2%Mo不锈钢，抗热裂纹性能优良。 CHM-316L CHG-316L ER316L H00Cr19Ni12Mo2 0.020 1.85 0.38 18.73 12.50 Mo2.36 550 43 超低碳型，较CHM-316、CHG-316耐腐蚀性更好。CHM-317 CHG-317 ER317 H00Cr20Ni14Mo3 0.04 1.86 0.46 19.3 14.2 Mo3.5 596 42 适于焊接硫酸、亚硫酸及其盐腐蚀的容器。 CHM-347 CHG-347 ER347 H0Cr20Ni10Nb 0.06 1.84 0.41 19.4 9.5 Mb0.89 630 40 焊接含Nb不锈钢、抗晶间腐蚀和耐热性好。 CHM-410 CHG-410 ER410 H1Cr13 0.10 0.47 0.42 11.80 0.20 - 510 26 适于焊接Cr13不锈钢 CHG53 ER70S-3 ER50-3 0.09 1.25 0.49 S0.016 S0.013 570 29 低碳钢及50㎏级高强钢的焊接 CHG56 E70S-6 ER50-6 0.08 1.54 0.89 S0.012 S0.011 540 28 低碳钢及50㎏级高强钢的焊接 CHG52T ER70S-G ER50-G 0.08 1.52 0.82 S0.009 S0.011 585 29 低碳钢及50㎏级高强钢的焊接
请楼主看清，板材焊接与管道焊接方法是不同的，是否需要坡口，是否是氩弧焊（如TIG 热丝焊）+手工焊（SMAW），还是直接SMAW（这种通常要求焊透），所以焊接材料不同。 母材牌号规格焊条牌号焊丝牌号焊接方法接头形式焊接位置电流种类焊接电流 304 δ=6A102 SMAW V 2G DC 70～100 316L δ=10A022 SMAW △2F DC 110 316L Φ60×2E316L-15 ER316L TIG/SMAW V 5G DC 60~90 304L Φ114×6A002 H00Cr21Ni10 TIG+SMAW V 5 G DC 65~85 附加：304(18Cr-8Ni) 最普通使用的钢种。耐蚀性、耐热性、低温强度、机械性能良好。深冲、折弯等常温加工性能良好。热处理后不产生硬化。 304L(18Cr-8Ni-LowC)为低碳304钢。耐蚀性在普通状态下与304相似。但在焊接后或解除应力后抗晶间腐蚀性良好。 316因添加了Mo，其耐蚀性、耐孔蚀、耐高温强度优良，使用在恶劣环境中。加工硬化性优秀。 316L低碳316钢，保留316钢的特点，耐晶间腐蚀能力良好 常用不锈钢焊丝牌号近似对照 来源：我要不锈钢 [大中小] 添加收藏 我要评论(0)
2008-5-12 16:53:00 中国德国法国日本 GB DIN NF JIS 1H0Cr14X8Cr14Z8C13~ Y410 2H1Cr17X8Cr18Z8C17Y430 3H0Cr19Ni12Mo2X5CrNiMo19 11Y316(1) 4H00Cr19Ni12Mo2X2CrNiMo19 12Y316L 5H00Cr19Ni12Mo2Cu2X2CrNiMO19 12-Y316J1L 6H0Cr20Ni14Mo3--Y317 7-~ X2CrNiMo18 16 5Y317L 8-X5CrNiMoNb19 12- 9H0Cr20Ni10Nb X5CrNiNb19 9Y347 10H0Cr20Ni10Ti--Y321 11H0Cr21Ni10X5CrNi19 9Y308(1) 12H00Cr21Ni10X2CrNi19 9Y308L(1) 13H1Cr24Ni13X12CrNi22 12Y309 14-X2CrNi24 12Y309L 15H1CrNi13Mo2--Y309Mo 16H0Cr26Ni21X2CrNiNb24 12-- 17H1Cr26Ni21X12CrNi25 20Y310 18-X40CrNi25 21-- 19- 常用不锈钢焊丝牌号近似对照 来源：我要不锈钢[大中小] 添加收藏
不锈钢焊条选用表 焊条牌号国际标准主要用途 A002 E308L-16 焊接00Cr19Ni11不锈钢或0Cr19Ni10不锈钢结构,如合成纤维,化肥,石油等设备. A002A E308L-17 同上 A002Mo2 E308MoL-16 用于焊接00Cr19Ni12Mo2不锈钢结构,也可用于00Cr18Ni9Ti与碳钢的焊接,主要用于合成纤维,化工,石油等设备制造. A002Nb 适用焊接相同类型的不锈钢结构,也可用于18-8Nb或18-8Ti等与碳钢的焊接,主要用于合成纤维,化工,石油等设备的焊接. A022 E316L-16 焊接尿素及合成纤维设备. A032 E317MoCuL-16 焊接合成纤维等设备在稀,中浓度硫酸介质中工作的同类型超低碳不锈钢结构. A042 E309MoL-16 焊接尿素合成塔中衬里板(AISI 316L)及堆焊和焊接同类型超低碳不锈钢结构. A042Mn E310MoL 用于尿塔系设备如Cr25Ni22Mo2型不锈钢焊接. A052 焊接耐硫酸,醋酸,磷酸腐蚀的反应器,分离器等. A062 E309L 焊接合成纤维,石油化工设备用同类型的不锈钢结构,复合钢和异种钢结构A072 用于00Cr25Ni20Nb钢的焊接,如核燃料设备等. A082 用于焊接00Cr17Ni5SiNb,00Cr14Ni14Si4等耐浓硝酸腐蚀钢. A102 E308-16 焊接工作温度低于300°C耐腐蚀的0Cr19Ni9,0Cr19Ni11Ti 不锈钢结构. A107 E308-15 同上 A132 E347-16 焊接重要的含钛稳定0Cr19Ni11Ti型不锈钢结构. A137 E347-15 同上 A146 用于焊接重要的0Cr20Ni10Mn6不锈钢. A202 E316-16 焊接在有机和无机酸(非氧化性酸)介质中工作的0Cr18Ni12Mo2不锈钢结构及异种钢. A207 E316-15 同上 A212 E318-16 焊接重要的0Cr18Ni12Mo2不锈钢设备,如尿素,合成纤维等设备. A222 E317MoCu-16 焊接相同类型含铜不锈钢结构,如0Cr18Ni13Mo2Cu2等 A232 E318V-16 焊接一般耐热耐蚀0Cr18Ni12Mo2V及Cr19Ni12Mo2 不锈钢结构. A237 E318V-15 同上 A242 E317-16 用于同类型的不锈钢结构及复合钢,异种钢的焊接. A302 E309-16 用于同类型的不锈钢结构,异种钢,高铬钢和高锰钢等焊接. A307 E309-15 同上 A312 E309Mo-16 用于焊接耐硫酸介质(硫氨)腐蚀的同类型不锈钢容器,也可作不锈钢衬里,复合钢板,异种钢的焊接. A317 E309Mo-15 同上 A402 E310-16 焊接高温条件下工作的同类型耐热不锈钢,也可焊接硬化性大的铬钢(如Cr5Mo，Cr9Mo，Cr13，Cr28等)以及异种钢的焊接. A407 E310-15 同上 A412 E310Mo-16 焊接在高温条件下工作的耐热不锈钢,也可用来焊接不锈钢衬里,异种钢等,在焊接淬硬性高的碳钢,低合金钢时韧性极好.
钼和铬钼耐热钢焊条 R107 E5515-A1 E7015-A1 用于工作温度在510℃以下含Mo0.5%的耐热钢或一般的低合金钢的焊接 R202 E5503-B1 用于工作温度在510℃以下的细珠光体耐热钢（如12CrMo）等结构的焊接 R207 E5515-B1 E8015-B1 用于工作温度在510℃以下含Cr0.5%-Mo0.5%的珠光体耐热钢的焊接，如12CrMo R307 E5515-B2 E8015-B2 用于工作温度在520℃以下含Cr1-Mo0.5%的珠光体耐热钢,如15CrMo等的焊接 R310 E5500-B2-V 用于工作温度在540℃以下含Cr1-Mo0.5%-V的珠光体耐热钢的焊接，如12CrMo等 R317 E5515-B2-V 用于工作温度在540℃以下含Cr1-Mo0.5%-V的珠光体耐热钢的焊接，如12CrMo等 R327 E5515-B2-VW 用于工作温度在570℃以下含CrMoVB的珠光体耐热钢结构的焊接，如15CrMoV等 R337 E5515-B2-VNb 用于工作温度570℃以下的珠光体耐热钢结构的焊接，如15CrMoV等 R347 E5515-B3-VWB 用于工作温度620℃以下的含CrMoVWB光体耐热钢结构的焊接 R407 E6015-B3 E9015-B3 用于工作温度550℃以下含Cr2.5%-Mo1%的珠光体耐热钢结构的焊接，如Cr2.5Mo等 R417 E5515-B3-VNb 用于工作温度620℃以下含CrMoVNb的珠光体耐热钢结构的焊接，如12Cr3MoVSiTiB等 R507 E5MoV-15 用于工作温度400℃高温抗氢腐蚀的含 Cr5%-Mo珠光体耐热钢结构的焊接，如Cr5Mo R707 E9MoV-15 用于焊接Cr9Mo耐热钢结构 R802 E11MoVNi-16 用于工作温度565℃以下耐热钢如Cr11MoV等R807 E11MoVNi-15 用于工作温度565℃以下耐热钢如Cr11MoV等 R817 E11MoVNiW-15 用于工作温度580℃以下耐热钢如Cr11MoNiWV 等结构的焊接 管道焊接专用焊条

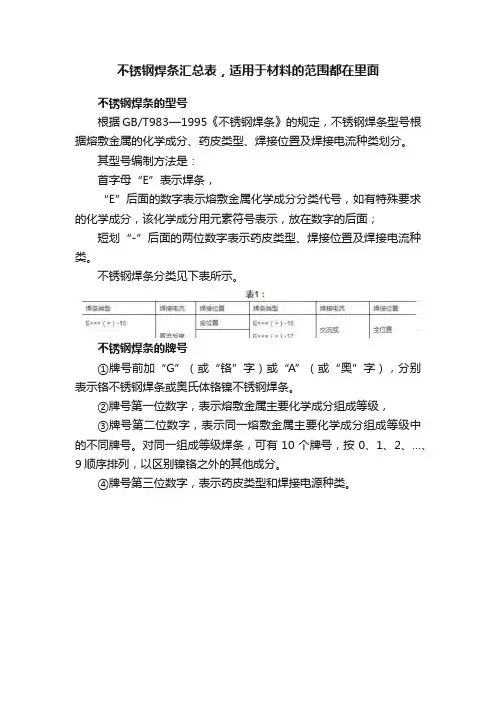

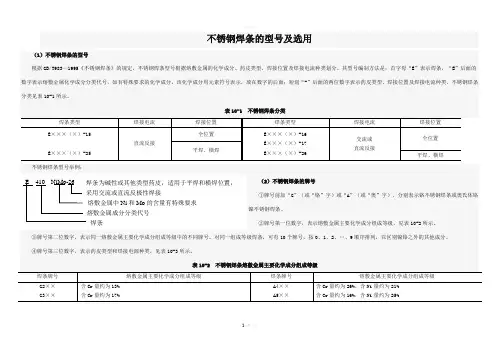

不锈钢焊条的型号及选用 (1)不锈钢焊条的型号 根据GB/T983 1995〈〈不锈钢焊条》的规定，不锈钢焊条型号根据熔敷金属的化学成分、药皮类型、焊接位置及焊接电流种类划分。其型号编制方法是：首字母“E”表示焊条，“ E”后面的数字表示熔敷金属化学成分分类代号，如有特殊要求的化学成分，该化学成分用元素符号表示，放在数字的后面；短划“-”后面的两位数字表示药皮类型、焊接位置及焊接电流种类。不锈钢焊条 分类见表10-1所示。 表10-1不锈钢焊条分类 焊条类型焊接电流焊接位置焊条类型焊接电流焊接位置 E X X X ( X ) -15 E X X X ( X) -25 直流反接 全位置 平焊、横焊 EX X X (X ) -16 EX X X (X ) -17 EXXX (X) -26 交流或 直流反接 全位置 平焊、横焊 不锈钢焊条型号举例： _ E E_41 0 NlMo-26 焊条为碱性或其他类型药皮，适用于平焊和横焊位置， 1—米用交流或直流反极性焊接 ------- 熔敷金属中Ni和Mo的含量有特殊要求 ------------- 熔敷金属成分分类代号 焊条 (2)不锈钢焊条的牌号 ①牌号前加“ G” (或“铭”字)或“ A” (或“奥”字)，分别表示铭不锈钢焊条或奥氏体铭镣不锈钢焊条。 ②牌号第一位数字，表示熔敷金属主要化学成分组成等级，见表10-2所示。 ③牌号第二位数字，表示同一熔敷金属主要化学成分组成等级中的不同牌号。对同一组成等级焊条，可有10个牌号，按0、1、2、…、9顺序排列，以区别镣铭之外的其他成分。 ④牌号第三位数字，表示药皮类型和焊接电源种类，见表10-3所示。 表10-2不锈钢焊条熔敷金属主要化学成分组成等级 焊条牌号熔敷金属主要化学成分组成等级焊条牌号熔敷金属主要化学成分组成等级 G2X X G3X X 含Cr量约为13% 含Cr量约为17% A4 X X A5 X X 含Cr量约为26%，含Ni量约为21% 含Cr量约为16%，含Ni量约为25%
旧国标新国标日标欧盟标准 奥氏体不锈钢 1 1Cr17Mn6Ni5N 12Cr17Mn6Ni5N SUS201 1.437 2 查询 2 1Cr18Mn8Ni5N 12Cr18Mn9Ni5N SUS202 1.437 3 查询 3 1Cr17Ni7 12Cr17Ni7 SUS301 1.4319 查询 4 0Cr18Ni9 06Cr19Ni10 SUS304 1.4301 查询 5 00Cr19Ni10 022Cr19Ni10 SUS 1.430 6 查询 6 0Cr19Ni9N 06Cr19Ni10N SUS304N1 1.4315 查询 7 0Cr19Ni10NbN 06Cr19Ni9NbN SUS304N2 - 查询 8 00Cr18Ni10N 022Cr19Ni10N SUS304LN - 查询 9 1Cr18Ni12 10Cr18Ni12 SUS305 1.4303 查询 10 0Cr23Ni13 06Cr23Ni13 SUS309S 1.4833 查询 11 0Cr25Ni20 06Cr25Ni20 SUS310S 1.4845 查询 12 0Cr17Ni12Mo2 06Cr17Ni12Mo2 SUS316 1.4401 查询 13 0Cr18Ni12Mo3Ti 06Cr17Ni12Mo2Ti SUS316Ti 1.4571 查询 14 00Cr17Ni14Mo2 022Cr17Ni12Mo2 SUS 1.4404 查询 15 0Cr17Ni12Mo2N 06Cr17Ni12Mo2N SUS316N - 查询 16 00Cr17Ni13Mo2N 022Cr17Ni13Mo2N SUS316LN 1.4429 查询 17 0Cr18Ni12Mo2Cu2 06Cr18Ni12Mo2Cu2 SUS316J1 - 查询 18 00Cr18Ni14Mo2Cu2 022Cr18Ni14Mo2Cu2 SUS316J - 查询 19 0Cr19Ni13Mo3 06Cr19Ni13Mo3 SUS317 - 查询 20 00Cr19Ni13Mo3 022Cr19Ni13Mo3 SUS 1.4438 查询 21 0Cr18Ni10Ti 06Cr18Ni11Ti SUS321 1.4541 查询 22 0Cr18Ni11Nb 06Cr18Ni11Nb SUS347 1.455 查询 奥氏体-铁素体型不锈钢（双相不锈钢） 23 0Cr26Ni5Mo2 - SUS329J1 1.4477 查询 24 00Cr18Ni5Mo3Si2 022Cr19Ni5Mo3Si2N SUS329J 1.4462 查询 铁素体型不锈钢 25 0Crl3Al 06Crl3Al SUS405 1.4002 查询 26 - 022Cr11Ti SUH409 1.4512 查询 27 00Cr12 022Cr12 SUS - 查询 28 1Cr17 10Cr17 SUS430 1.4016 查询 29 1Cr17Mo 10Cr17Mo SUS434 1.4113 查询 30 - 022Cr18NbTi - 1.4509 查询 31 00Cr18Mo2 019Cr19Mo2NbTi SUS444 1.4521 查询 马氏体型不锈钢 32 1Cr12 12Cr12 SUS403 - 查询 33 1Cr13 12Cr13 SUS410 1.4006 查询 34 2Cr13 20Cr13 SUS420J1 1.4021 查询 35 3Cr13 30Cr13 SUS420J2 1.4028 查询 36 7Cr17 68Cr17 SUS - 查询
铸铁焊条 - 铸铁焊条常用型号 CMC-E46N直接在铸铁上施焊，对于冲压模的金属磨耗非常有效。焊接金属第一层为奥氏体组织；从2层开始为马氏体组织耐磨耗性好。火焰淬火铸铁也可直接堆焊。 CMC-MS64N 铸铁用焊条，强度高、塑性好。适用于灰口铸铁及球墨铸铁、可机械加工。 CMC-E47N 直接在铸铁上施焊，对于冲压模的金属磨耗非常有效。焊接金属第一层为奥氏体组织；从2层开始为马氏体组织耐磨耗性好。火焰淬火铸铁也可直接堆焊。 CMC-E67N 特别适用于铸钢模硬面制作打底缓冲层，龟裂之焊合，焊合重建。 CMC-E65N cmc-e65n低温电焊条，膨胀系数小，硬化轻微，特别适用于铸铁.铸钢(fc.fcd)钢模硬面制作打底缓冲层。 CMC-E61N 适于各种铸铁品，合金铸铁，钢与铸铁接合，镍及其合金等，或如耐水压铸件之焊接。 铸铁焊条 - 铸铁焊条使用注意事项 铸铁焊条由于含碳量高，组织不均匀，强度低，塑性极差，属于可焊性差的材料，焊接过程极易产生裂纹；焊后冷速极快，容易产生白口组织，造成切削加工困难。铸铁的焊接和补焊，要达到较满意的结果，必须注意“三分材料、七分工艺”，不仅要选择焊条，而且采用适宜的补焊方法尤为重要。建议采用下列焊接工艺，作为铸铁焊接和补焊时参考： 1、首先清除焊接部位的油泥、砂、水、锈等脏物；对长期处于高温、蒸汽环境下工作的铸铁件，还要清除表面贫碳层及氧化层。 2、根据被焊部位的形状、缺陷类型，进行开坡口、打止裂孔及熔池造型等准备措
施。 3、对需要冷焊的工件，先预热500-600℃左右，选用适宜电流，可连续施焊，焊接过程始终保持预热的温度，焊后立即覆盖石棉粉等保温材料，让其缓慢冷却，以提高其抗裂性能和加工性能。 4、对于冷焊工件，防止母材熔化过多，减少白口倾向，防止热量集中过多，造成应力过大，应尽量采用小电流、短弧、窄道焊（每段焊道长度一般不超过 50mm）。焊后马上锤击焊缝以松弛应力防止开裂，待温度降到60℃以下再焊一道。 5、收弧时注意弧坑填满，以防收弧处裂。 铸铁焊条 - 铸铁焊条用途及选用 铸铁焊条首选北京科润达焊材有限公司铸铁是碳的质量分数大于2.14%的Fe-C合金。实际上工业铸铁一般是Fe-C-Si为主的多元合金。铸铁通常是按照碳在铸铁中的分布形态进行分类，一般可分为白口铸铁、灰铸铁、球墨铸铁、蠕墨铸铁和可锻铸铁。由于铸铁含碳量高、组织不均、塑性低、焊接性不良，在焊接过程中极易产生白口、裂纹和气孔等缺陷，在焊接时应特别注意焊接工艺和焊接材料的选用。对焊条电弧焊来说，目前国内可供选用的焊条有20余种，基本上可分为两大类，一类是同质焊缝型即铸铁型；另一类则是异质焊缝型如：钢（碳钢或者合金结构钢等）、纯Ni（纯镍308）、Ni-Fe（镍铁408）、Ni-Cu（镍铜508）、Ni-Fe-Cu、Fe-Cu等。在选用焊条时，可按不同的铸铁材料，不同的切削加工要求，不同的服役条件和重要程度，不同的结构特点，刚度大小等进行选用。为方便铸铁焊条的选用，现将铸铁焊条的牌号，型号，主要性能和用途列于表1-20 铸铁焊条的参考电流与事项 国标铸铁牌号型号对照表
焊条标准牌号对照表 焊条新旧牌号对照及适用范围 国家标准GB983-77 国家标准GB983-85 国家标准GB983-95 烘干适用于焊接钢材A002 E00-19-10-16 E308L-16 150℃×1 h 0Cr19Ni10; 0Cr19Ni11Ti; A022 E00-18-12Mo-16 E316L-16 00Cr17Ni14 Mo2 A032 E00-19-13Mo2-Cu2-16 E317 Mo-CuL-16 0Cr18Ni12Mo2Cu2 A042 E00-23-13Mo2-16 E309 Mo L-16 00Cr23Ni13Mo2 A062 E00-23-13-16 E309 L-16 00Cr23Ni13 A101 E0-19-10-16 E308-16 1Cr19Ni9; Cr19Ni10; 0Cr19Ni11 A102 E0-19-10-16 E308-16 0Cr19Ni9; 0Cr19Ni11Ti A107 E0-19-10-15 E308-15 250℃×1 h 0Cr19Ni9 A132 E0-19-10Nb-16 E347-16 150℃×1 h C r19Ni11Ti A137 E0-19-10Nb-15 E347-15 250℃×1 h 0Cr19Ni11Ti A201 E0-18-12Mo2-16 E316-16 250℃×1 h(禁反复烘) 0Cr18Ni12Mo2 A202 E0-18-12Mo2-16 E316-16 150℃×1 h 0Cr18Ni12Mo2 A207 E0-18-12Mo2-15 E316-15 250℃×1 h 0Cr18Ni12Mo2; Cr13; Cr17 A242 E0-19-13Mo3-16 E317-16 150℃×1 h Cr19Ni13Mo3 A302 E1-23-13-16 E309-16 Cr23Ni13 A307 E1-23-13-15 E309-15 250℃×1 h Cr23Ni13 A312 E1-23-13Mo2-16 E309 Mo -16 150℃×1 h Cr23Ni13Mo2 A402 E2-26-21-16 E310 -16 Cr25Ni20 A407 E2-26-21-15 E310 -15 250℃×1 h Cr25Ni20 A412 E1-21-21Mo2-16 E310Mo -16 150℃×1 h Cr26Ni21Mo2 A422 Cr25Ni20Si2 说明：15、25—碱性，直流反接； 16、17、26—钛钙型，交流或直流反接。 二、合金钢焊条新旧牌号对照及适用范围 国家标准GB982-77 国家标准GB5118-95 烘干适用于焊接钢材 R102 E5003-A1 150～200℃×1 h 15Mo预热90～110℃，605～635℃回火处理 R107 350℃×1 h R202 E5503-B1 150～200℃×1 h 12CrMo预热150～200℃，605～635℃回火处理R207 350℃×1 h R302 E5503-B2 150～200℃×1 h 15CrMo预热160～200℃，675～705℃回火处理R307 E5515-B2 350℃×1 h R312 E5503-B2-V 200℃×1 h 12CrMoV预热250～300℃，715～745℃回火处理 R317 E5515-B2-V 350℃×1 h R327 E5515-B2-VW 15CrMoV 预热250～300℃，715～745℃回火处理 R337 E5515-B2-VNb
国内外常用不锈钢牌号对照表 序号中国日本美国英国德国法国 1 1Cr18Mn8Ni5N SUS20 2 202, S20200 284S16 X12CrNi177 Z12CN17.07 2 1Cr17Ni7 SUS301 301, S30100 301S21 X12CrNi188 Z10CN18.09 3 1Cr18Ni9 SUS302 302, S30200 302S25 X5CrNi189 Z6CN18.09 4 0Cr18Ni9 SUS304 304, S30300 304S1 5 X2CrNi189 Z2CN18.09 5 00Cr19Ni10 SUS304L 304L, S30403 304S12 Z5CN18.09A2 6 0Cr19Ni9N SUS304N1 304N S30451 X2CrNiN1810 Z2CN18.10N 7 00Cr18Ni10N SUS304LN X5CrNi1911 Z8CN18.12 8 1Cr18Ni12 SUS305 305, S30500 305S19 9 0Cr23Ni13 SUS309S 309S, S30908 10 0Cr25Ni20 SUS310S 310S, S31008 X5CrNiMo1812 Z6CND17.12 11 0Cr17Ni12Mo2 SUS316 316, S3160 316S16 X2CrNiMo1812 Z2CND17.12 12 00Cr17Ni14Mo2 SUS316L 316L, S31603 316S12 13 0Cr17Ni12Mo2N SUS316N 316N, S31651 14 00Cr18Ni14Mo2Cu2 SUS316JlL 15 0Cr19Ni13Mo3 SUS317 317, S31700 317S16 X2CrNiMo1816 Z2CN19.15 16 00Cr19Ni13Mo3 SUS317L 317L, S31703 317S12 X10CrNiTi189 17 1Cr18Ni9Ti 18 0Cr19Ni10Ti SUS321 321, S32100 321S12 321S20 X10CrTi189 Z6NT18.10 19 0Cr18Ni11Nb SUS347 347, S34700 347S17 X10CrNiNb189 Z6NNb18.10 20 0Cr13Al SUS405 405, S40500 405S17 X71CrAl13 Z6CA13 21 1Cr17 SUS430 430, S43000 430S15 X8Cr17 Z8C17 22 00Cr27Mo SUSXM27 XM27 S44625 Z01CD26.1 23 1Cr12 SUS403 403, S40300 403S17 24 1Cr13 SUS410 410, S41000 410S21 X10Cr13 Z12C13 25 0Cr13 SUS410S 410S 403S17 X7Cr13 Z6C13 26 1Cr13Mo SUS410J1 27 2Cr13 SUS420J1 420, S42000 420S37 X20Cr13 Z20C13 28 3Cr13 SUS420J2 420 S45 Z15CN16.02 29 1Cr17Ni2 SUS431 431, S43100 431S29 X22CrNi17 30 7Cr17 SUS440A 440, S44002 31 8Cr17 SUS440B 440, S44003 Z100CD17 32 9Cr18 SUS440C 440C X105CrMo17 Z6CNU17.04 33 0Cr17Ni4Cu4Nb SUS630 603, S17400 Z8CNA17.7 34 0Cr17Ni7Al SUS631 631, S17700 X7CrNiAl177
药芯焊丝牌号对照表 序号 符合相当标准 GB AWS JIS 结构钢用药芯焊丝 1GB/T 10045-2001 E500T-1A5.20 E70T-1Z3313 YFW-C50DR 2GB/T 10045-2001 E501T-1A5.20 E71T-1 Z3313 YFW-C50DR 3GB/T 10045-2001 E500T-5A5.20 E70T-5Z3313 YFW-C503B 4------------ A5.29 E81T1-Ni1 Z3313 YFW-C603R 5GB/T 10045-2001 E500T-1A5.20 E70T-1Z3313 YFW-C50DR 6---------------------Z3313 YFL-C504R 7---------------------Z3320 YFA-50W 8GB/T 17493-1998 E550T1-W A5.29 E80T1-W Z3320 YFA-58W 耐热钢用药芯焊丝 9GB/T 17493-1998 E551T1-A1 A5.29 E81T1-A1 Z3318 YFM-C 10GB/T 17493-1998 E551T1-B1A5.29 E81T1-B1 Z3318 YFCM-C 11GB/T 17493-1998 E551T1-B2A5.29 E81T1-B2 Z3318 YF1CM-C 12-------------------------------- 13GB/T 17493-1998 E601T1-B3 A5.29 E91T1-B3 Z3318 YF2CM-C 气保焊不锈钢药芯焊丝
