主板常用接口插槽全解析
要说这个接口，可能大家都认识，就算不认识，也早有耳闻（别笑，有的新手连win键是啥都不认识，机箱没拆过）如果你是老手。。这个估计不用看了。。

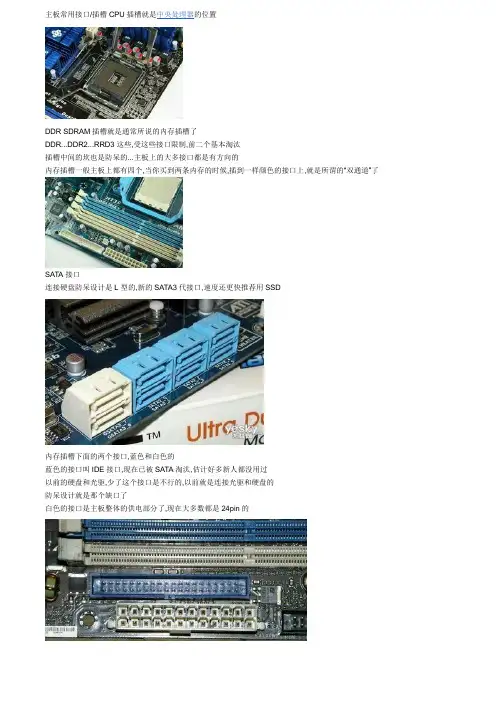

CPU插槽，就是中央处理器占领的位置，总统套房啊~~还有保护外壳（好像AMD的CPU就没这么好的待遇）
因为是老主板，所以是775的接口（775就是针脚数了，不信你数数。。
还有就是CPU的针脚数和这个一样，才能插上。。你懂得（所以CPU不能随便来的））
CPU插槽的一个角，是防呆设计的，，方向错了就安装不进去的。。
CPU的接口说完了，就来说说主板上最长的接口。。（又细又长。。）
这个接口叫：DDR SDRAM插槽
就是通常所说的内存插槽了。。内存分DDR，DDR2，RRD3这些，主要也是受这些接口限制
这个照片中的是DDR2，也就是DDR3的查不上去（千万别用锤子砸。。装机一定不会用到锤子的。。）
插槽中间的坎也是防呆的，主板上的大多接口都是有方向的。。
内存插槽一般主板上都有四个，当你买到两条内存的时候，插到一样颜色的接口上，就是所谓的“双通道”了
CPU内存就那么简单，下面这六个哥们叫SATA接口，不说也知道
上面图里最下面右边那个黑色接口是连接软驱的（就是已经逝去的A：盘了，好多年都没见过了）
连接硬盘的嘛（还需要数据线的。。别忘了）
当然也有防呆设计，里面是L型的，现在的硬盘大多数都是用这个接口了。（新的SATA3代接口，速度还更快哦~）
然后要说的是内存插槽下面的两个接口（蓝色和白色的。。）
蓝色的接口叫IDE接口，现在用的很少了吧（估计好多新手都没用过）
以前的硬盘和光驱，少了这个接口是不行的（没错，就是连接光驱和硬盘的）
但是因为技术跟不上时代了，所以慢慢都被SATA取代了，这个用的真心是越来越少了
防呆设计就是那个缺口了。。
白色的接口是主板整体的供电部分了，现在大多数都是24pin的（24pin就是有24个针脚了，电源上最大的供电接口就是插这个的）不过大部分电源是20+4的，所以不要见怪，全插上就好了。。
这两个蓝色的接口好多人可能不认识，因为没有自己装过机，其实从旁边的白色字就可以看出来了上面写着USB，那没错，这就是USB接口了，什么？长的不像么？
这个是连接机箱前面板的USB接口，你的U盘什么的，插到机箱上，其实就是这两个接口了
然后就是右下角的那两排插针。。。（弄弯了。。我不是故意的。。）
好多“高手”不用机箱，用螺丝刀在主板上一捅，电脑就开机了是不是觉得很神奇呢。。
其实那些“高手”捅的就是这里（看上面那些白色的字就很明白了吧）
PWRSW=电源开关（短接一下就可以开机了）RESET=复位（这两个短接就可以重启，很简单吧）
IDE LED=就是硬盘读写灯了（用电脑的时候，机箱上有个灯总一闪一闪的，连接的就是这里了，不过现在不叫IDE了，但是功能还是一样的）PLED=Power LED 就是开机时候长亮的那个灯，LED都是分正负极的，主板上都标明了，只要插上就好了
ATX12V，就是说输入的电压是12V的吧
这个接口是给CPU供电的接口（其实大多数主板都是4pin的，这个主板比较好，所以就多了四个）CPU的稳定运行，这个接口是必不可少的~~
CPU_FAN（就是最下面中间那个插针）顾名思义，就是插CPU的散热风扇的四个针脚分别是，接地，速度检测，电源，调速，当然不一定全要用到
看见下面那三个带把的插槽了吧（两个蓝色一个白色）
这三个就是传说中的PCI-EX16接口，现在的显卡都是插这种接口，要是两块就叫SLI了（可以提升性能哦~~）最短的那个就是PCIeX1接口了，有些小号的卡是插在这里的
其余的就是插些扩展卡了。。具体的可以找万能的搜索引擎了。。。
电脑主板接口图解说明 一、认识主板供电接口图解安装详细过程 在主板上，我们可以看到一个长方形的插槽，这个插槽就是电源为主板提供供电的插槽（如下图）。目前主板供电的接口主要有24针与20针两种，在中高端的主板上，一般都采用24PIN的主板供电接口设计，低端的产品一般为20PIN。不论采用24PIN和20PIN，其插法都是一样的。 主板上24PIN的供电接口 主板上20PIN的供电接口
电源上为主板供电的24PIN接口 为主板供电的接口采用了防呆式的设计，只有按正确的方法才能够插入。通过仔细观察也会发现在主板供电的接口上的一面有一个凸起的槽，而在电源的供电接口上的一面也采用了卡扣式的设计，这样设计的好处一是为防止用户反插，另一方面也可以使两个接口更加牢固的安装在一起。 二、认识CPU供电接口图解安装详细过程 为了给CPU提供更强更稳定的电压，目前主板上均提供一个给CPU单独供电的接口（有4针、6针和8针三种），如下图：
主板上提供给CPU单独供电的12V四针供电接口
电源上提供给CPU供电的4针、6针与8针的接口 安装的方法也相当的简单，接口与给主板供电的插槽相同，同样使用了防呆式的设计，让我们安装起来得心应手。 三、认识SATA串口图解SATA设备的安装 SATA串口由于具备更高的传输速度渐渐替代PATA并口成为当前的主流，目前大部分的硬盘都采用了串口设计，由于SATA的数据线设计更加合理，给我们的安装提供了更多的方便。接下来认识一下主板上的SATA接口。
以上两幅图片便是主板上提供的SATA接口，也许有些朋友会问，两块主板上的SATA 口“模样”不太相同。大家仔细观察会发现，在下面的那张图中，SATA接口的四周设计了一圈保护层，这样对接口起到了很好的保护作用，在一起大品牌的主板上一般会采用这样的设计。
主板内存插槽、扩展插槽及磁盘接口： DDR2内存插槽 DDR3内存插槽 内存规范也在不断升级，从早期的SDRAM到DDR SDRAM，发展到现在的DDR2与DDR3，每次升级接口都会有所改变，当然这种改变在外型上不容易发现，如上图第一副为DDR2，第二幅为DDR3，在外观上的区别主要是防呆接口的位置，很明显，DDR2与DDR3是不能兼容的，因为根本就插不下。内存槽有不同的颜色区分，如果要组建双通道，您必须使用同样颜色的内存插槽。
目前，DDR3正在逐渐替代DDR2的主流地位，在这新旧接替的时候，有一些主板厂商也推出了Combo主板，兼有DDR2和DDR3插槽。 主板的扩展接口，上图中蓝色的为PCI-E X16接口，目前主流的显卡都使用该接口。白色长槽为传统的PCI接口，也是一个非常经典的接口了，拥有10多年的历史，接如电视卡之类的各种各样的设备。最短的接口为PCI-E X1接口，对于普通用户来说，基于该接口的设备还不多，常见的有外置声卡。
有些主板还会提供迷你PCI-E接口，用于接无线网卡等设备 SATA2与IDE接口
横向设计的IDE接口，只是为了方便理线和插拔 SATA与IDE是存储器接口，也就是传统的硬盘与光驱的接口。现在主流的Intel主板都不提供原生的IDE接口支持，但主板厂商为照顾老用户，通过第三方芯片提供支持。新装机的用户不必考虑IDE设备了，硬盘与光驱都有SATA版本，能提供更高的性能。 SATA3接口 SATA已经成为主流的接口，取代了传统的IDE，目前主流的规范还是SATA 3.0Gb/s，但已有很多高端主板开始提供最新的SATA3接口，速度达到6.0Gb/s。如上图，SATA3接口用白色与SATA2接口区分。 主板其他内部接口介绍：
电脑主板各个接口是怎么连线的？安装其它硬件是接口是哪些？如果能认识这些接口，电脑机箱连线安装硬件就是小case了，在本文中，我们将对主流主板上的各种接口进行介绍，使用户能清楚、明白主板上各种接口的作用。 如此繁多的接口，你全都认识吗？ 在本文中，我们将对主流主板上的各种接口进行介绍，使用户能清楚、明白主板上各种接口的作用。 1、CPU接口首先是CPU接口部分，目前PC上只有Intel和AMD两个公司生产的CPU，它们采用了不同的接口，而且同品牌CPU也有不同的接口类型。
Intel的LGA 775接口 IntelLGA 1366和LGA 1156接口 Intel的CPU采用的是LGA 775、LGA 1366和LGA 1156这三种接口。除了酷睿i7系列采用的是LGA 1366接口，酷睿i5和i3采用的是LGA 1156，市面上其他型号的CPU都是采用LGA 775接口，可以说LGA 775仍是主流，各种接口都不兼容。在安装CPU时，注意CPU上的一个角上有箭头，把该箭头对着图中黄色圆圈的方向装即可。780G、790GX/FX等）上，而用户也不必担心升级问题。DDR3内存插槽双通道，您必须使用同样颜色的内存插槽。PCI-E X16接口，目前主流的显卡都使用该接口。白色长槽为传统的PCI接口，也是
一个非常经典的接口了，拥有10多年的历史，接如电视卡之类的各种各样的设备。最短的接口为PCI-E X1接口，对于普通用户来说，基于该接口的设备还不多，常见的有外置声卡。无线网卡等设备光驱的接口。现在主流的Intel主板都不提供原生的IDE接口支持，但主板厂商为照顾老用户，通过第三方芯片提供支持。新装机的用户不必考虑IDE设备了，硬盘与光驱都有SATA版本，能提供更高的性能。服务器平台，由于对供电要求更高，所以很早就引入更强的8PIN 12V接口，而现在一些主流的主板也使用了8PIN CPU供电接口，提供更大的电流，更好保证CPU的稳定性。Intel从915主板芯片就开始引入了4PIN风扇接口，比起传统的3PIN，该接口最大的改进是支持PWM温度控制，可根据CPU 的温度对风扇进行调速，用户可以在BIOS设置这个温度的范围，使散热效能和风扇噪音处于一个平衡点。机箱接线位ATX主板的最新规范是ATX 12V 2.31，从ATX 12V 2.0开始，采用了双12V供电设计，主板的电源接口就从传统的20PIN升级为24PIN，兼容传统的20PIN电源。因为显卡的功耗越来越大，需要外接12V电源供电，为避免大功耗显卡和CPU抢电压而设计12V供电方案，多出的4PIN主要是为PCI-E显卡供电的。如果不是用大功耗显卡，只接20PIN 也是没问题的。另外LPT与FDD接口基本已经淘汰，普通用户不需要用到。显示器。VGA是传输模拟信号，DVI和HDMI能传输数字信号，支持1080P全高清视频。与DVI相比，HDMI主要优势是能够同时传输音频数据，在视频数据的传输上没有差别。另外，还有一种新兴的视频接口叫“DisplayPort”接口，简称DP接口，同样能够传输音频。e-SATA并不是一种独立的外部接口技术标准，简单来说e-SATA就是SATA的外接式界面，拥有e-SATA接口的电脑，可以把SATA设备直接从外部连接到系统当中，而不用打开机箱，但由于e-SATA 本身并不带供电，因此也需要SATA设备也需要外接电源，这样的话还是要打开机箱，因此对普通用户也没多大用处。摄影器材，这部分应用人群本来就少；加上更多用户采用USB接口来传输储存卡上的数据。因此，对于绝大部用户来说，IEEE 1394接口也很少用上。打印机LPT接口和COM接口仍存在一些主板上 AMD： 2009年2月中，AMD发布了采用Socket AM3接口封装的Phenom II CPU 和AM3接口的主板，而AM3接口相比AM2+接口最大的改进是同时提供DDR2和DDR3内存的支持。换句话说，以后推出的AM3接口CPU均兼容现有的AM2+平台，通过刷写最新主板BIOS，即可用在当前主流的AM2+主板（如AMD 770、
计算机的ATX电源脱离主板是需要短接一下20芯接头上的绿色（power on）和黑色（地）才能启动的。启动后把万用表拨到主流电压20V档位，把黑表笔插入4芯D型插头的黑色接线孔中，用红表笔分别测量各个端子的电压。楼上列的是20芯接头的端子电压，4芯D型插头的电压是黄色＋12V，黑色地，红色＋5V。 主板电源接口图解 20-PIN ATX主板电源接口 4-PIN“D”型电源接口
主板20针电源插口及电压： 在主板上看: 编号输出电压编号输出电压 1 3.3V 11 3.3V 2 3.3V 12 -12V 3地 13地 4 5V 14 PS-ON 5地 15地 6 5V 16地 7地 17地 8 PW+OK 18 -5V 9 5V-SB 19 5V 10 12V 20 5V
在电源上看 编号输出电压编号输出电压 20 5V 10 12V 19 5V 9 5V-SB 18 -5V 8 PW+OK 17地 7地 16地 6 5V 15地 5地 14 PS-ON 4 5V 13地 3地 12 -12V 2 3.3V 11 3.3V 1 3.3V 可用万用电表分别测量 另附：24 PIN ATX电源电压对照表
百度有人说CPU供电4P接口可以和20P接口一起接在24P主板接口上，本人没试过，但根据理论试不可以的，如果你相信的话可以试试，后果是很严重的…… ATX电源几组输出电压的用途 +3.3V：最早在ATX结构中提出，现在基本上所有的新款电源都设有这一路输出。而在AT/PSII电源上没有这一路输出。以前电源供应的最低电压为+5V，提供给主板、CPU、内存、各种板卡等，从第二代奔腾芯片开始，由于CPU的运算速度越来越快，INTEL公司为了降低能耗，把CPU 的电压降到了3.3V以下，为了减少主板产生热量和节省能源，现在的电源直接提供3.3V电压，经主板变换后用于驱动CPU、内存等电路。 +5V：目前用于驱动除磁盘、光盘驱动器马达以外的大部分电路，包括磁盘、光盘驱动器的控制电路。 +12V：用于驱动磁盘驱动器马达、冷却风扇，或通过主板的总线槽来驱动其它板卡。在最新的P4系统中，由于P4处理器能能源的需求很大，电源专门增加了一个4PIN的插头，提供+12V电压给主板，经主板变换后提供给CPU和其它电路。所以P4结构的电源+12V输出较大，P4结构电源也称为ATX12V。 -12V：主要用于某些串口电路，其放大电路需要用到+12V和-12V，通常输出小于1A.。 -5V：在较早的PC中用于软驱控制器及某些ISA总线板卡电路，通常输出电流小于1A.。在许多新系统中已经不再使用-5V电压，
主板前面板插线图解 整理B86du来源于网络 钥匙开机其实并不神秘 还记不记得你第一次见到装电脑的时候，JS将CPU、内存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找颗螺丝）在主板边上轻轻一碰，电脑就运转起来了的情景吗？是不是感到很惊讶！面对一个全新的主板，JS总是不用看任何说明书，就能在1、2分钟之内将主板上密密麻麻的跳线连接好，是不是觉得他是高手？呵呵，看完今天的文章，你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定主板所有跳线的秘密。 这个叫做真正的跳线 首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”到跳线的功能。真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线”。 看完本文，连接这一大把的线都会变得非常轻松
叫了，大家也都习惯了，我们也就不追究这些，所以在本文里，我们姑且管面板连接插针叫做跳线吧。 为了更加方便理解，我们先从机箱里的连接线说起。一般来说，机箱里的连接线上都采用了文字来对每组连接线的定义进行了标注，但是怎么识别这些标注，这是我们要解决的第一个问题。实际上，这些线上的标注都是相关英文的缩写，并不难记。下面我们来一个一个的认识（每张图片下方是相关介绍）！ 电源开关：POWERSW 英文全称：PowerSwicth 可能用名：POWER、POWERSWITCH、ON/OFF、POWERSETUP、PWR等 功能定义：机箱前面的开机按钮 复位/重启开关：RESETSW 英文全称：ResetSwicth 可能用名：RESET、ResetSwicth、ResetSetup、RST等 功能定义：机箱前面的复位按钮
1.前言 主板作为电脑的主体部分，提供着多种接口与各部件进行连接工作，而随着科技的不断发展，主板上的各种接口与规范也在不断升级、不断更新换代。其中比较典型的就是CPU接口，Intel方面，有奔腾、酷睿2系列的LGA 775，酷睿i7的LGA 1366接口，i5、i3的LGA 1156；AMD方面也从AM2升级到了AM2+以及AM3接口。其他如内存也从DDR升级到最新的DDR3，CPU供电接口也从4PIN 扩展到8PIN等。面对主板上如此多的接口，你都知道它们的用途吗？ 如此繁多的接口，你全都认识吗？ 在本文中，我们将对主流主板上的各种接口进行介绍，使用户能清楚、明白主板上各种接口的作用。 1、CPU接口 首先是CPU接口部分，目前PC上只有Intel和AMD两个公司生产的CPU，它们采用了不同的接口，而且同品牌CPU也有不同的接口类型。 Intel： Intel的CPU采用的是LGA 775、LGA 1366和LGA 1156这三种接口。除了酷睿i7系列采用的是LGA 1366接口，酷睿i5和i3采用的是LGA 1156，市面上其他型号的CPU都是采用LGA 775接口，可以说LGA 775仍是主流，各种接口都不兼容。在安装CPU时，注意CPU上的一个角上有箭头，把该箭头对着图中黄色圆圈的方向装即可。
Intel的LGA 775接口 Intel LGA 1366和LGA 1156接口 AMD： 2009年2月中，AMD发布了采用Socket AM3接口封装的Phenom II CPU和AM3接口的主板，而AM3接口相比AM2+接口最大的改进是同时提供DDR2和DDR3内存的支持。换句话说，以后推出的AM3接口CPU均兼容现有的AM2+平台，通过刷写最新主板BIOS，即可用在当前主流的AM2+主板（如AMD 770、780G、790GX/FX等）上，而用户也不必担心升级问题。
主板各种接口图解（插槽跳线） 一、主板供电接口图解 在主板上，我们可以看到一个长方形的白色插槽，这个白色插槽就是电源为主板提供供电的插槽（如下图）。目前主板供电的接口主要有24Pin与20Pin两种，在中高端的主板上，一般都采用24 Pin，低端的产品一般为20 Pin。 主板上24Pin的供电插槽
主板上20Pin的供电插槽 电源上为主板供电的24Pin接口 为主板供电的插槽采用了防呆式的设计，只有按正确的方法才能够插入。这样设计的好处一是为防止用户反插，另一方面也可以使两个接口更加牢固的安装在一起。
二、CPU供电接口图解 为了给CPU提供更强更稳定的电压，目前主板上均提供一个给CPU单独供电的插座（有4Pin、6Pin和8Pin三种），如下图：
主板上提供给CPU单独供电的12V四pin供电插座 电源上提供给CPU供电的4Pin、6Pin与8Pin的接口 与给主板供电的插槽相同，同样采用了防呆式的设计，让我们安装起来得心应手。
三、SATA串口设备的安装图解 SATA串口由于具备更高的传输速度渐渐替代PATA并口成为当前的主流，目前大部分的硬盘都采用了串口设计。主板上的SATA接口如下图： 以上两幅图片都是主板上提供的SATA接口，但是“模样”不太相同。下面的那张图中的SATA接口四周设计了一圈保护层，这样对接口起到了很好的保护作用，现在一些大品牌的主
板上一般会采用这样的设计。 SATA接口的安装也相当的简单，接口采用防呆式的设计，方向反了根本无法插入。如下图： 另外需要说明的是，SATA硬盘的供电接口也与普通的四针梯形供电接口有所不同，下图分别是SATA供电接口与普通四针梯形供电接口对比。 SATA硬盘供电接口
电脑主板接口 1.前言 主板作为电脑的主体部分，提供着多种接口与各部件进行连接工作，而随着科技的不断发展，主板上的各种接口与规范也在不断升级、不断更新换代。其中比较典型的就是CPU接口，Intel方面，有奔腾、酷睿2系列的LGA 775，酷睿i7的LGA 1366接口，i5、i3的LGA 1156；AMD方面也从AM2升级到了AM2+以及AM3接口。其他如内存也从DDR升级到最新的DDR3，CPU供电接口也从4PIN扩展到8PIN等。面对主板上如此多的接口，你都知道它们的用途吗？ 如此繁多的接口，你全都认识吗？ 在本文中，我们将对主流主板上的各种接口进行介绍，使用户能清楚、明白主板上各种接口的作用。 1、CPU接口 首先是CPU接口部分，目前PC上只有Intel和AMD两个公司生产的CPU，它们采用了不同的接口，而且同品牌CPU 也有不同的接口类型。 Intel：
Intel的LGA 775接口
IntelLGA 1366和LGA 1156接口 Intel的CPU采用的是LGA 775、LGA 1366和LGA 1156这三种接口。除了酷睿i7系列采用的是LGA 1366接口，酷睿i5和i3采用的是LGA 1156，市面上其他型号的CPU都是采用LGA 775接口，可以说LGA 775仍是主流，各种接口都不兼容。在安装CPU时，注意CPU上的一个角上有箭头，把该箭头对着图中黄色圆圈的方向装即可。 AMD： 2009年2月中，AMD发布了采用Socket AM3接口封装的Phenom II CPU和AM3接口的主板，而AM3接口相比AM2+接口最大的改进是同时提供DDR2和DDR3内存的支持。换句话说，以后推出的AM3接口CPU均兼容现有的AM2+平台，通过刷写最新主板BIOS，即可用在当前主流的AM2+主板（如AMD 770、780G、790GX/FX等）上，而用户也不必担心升级问题。
主板插线接口大全 - 装机必看 2007-11-04 09:57 主板插线接口大全 - 装机必看 前段时间好多同学跟我反映说装机已经基本可以了 但是插个种线很困难所以小鱼就搜集了一些这方面的资料 让大家参考一下 很多朋友对各种接口和线缆的连接方法还不是很清楚，那么这里同样以Intel 平台为例，借助两块不同品牌的主板，对各种接口及其连接方法进行一下详细的介绍。 一、认识主板供电接口图解安装详细过程 在主板上，我们可以看到一个长方形的插槽，这个插槽就是电源为主板提供供电的插槽（如下图）。目前主板供电的接口主要有24针与 20针两种，在中高端的主板上，一般都采用24PIN的主板供电接口设计，低端的产品一般为 20PIN。不论采用24PIN和20PIN，其插法都是一样的。
主板上24PIN的供电接口 主板上20PIN的供电接口
电源上为主板供电的24PIN接口 为主板供电的接口采用了防呆式的设计，只有按正确的方法才能够插入。通过仔细观察也会发现在主板供电的接口上的一面有一个凸起的槽，而在电源的供电接口上的一面也采用了卡扣式的设计，这样设计的好处一是为防止用户反插，另一方面也可以使两个接口更加牢固的安装在一起。 二、认识CPU供电接口图解安装详细过程 为了给CPU提供更强更稳定的电压，目前主板上均提供一个给CPU单独供电
的接口（有4针、6针和8针三种），如下图： 主板上提供给CPU单独供电的12V四针供电接口
电源上提供给CPU供电的4针、6针与8针的接口 安装的方法也相当的简单，接口与给主板供电的插槽相同，同样使用了防呆式的设计，让我们安装起来得心应手。 三、认识SATA串口图解SATA设备的安装 SATA串口由于具备更高的传输速度渐渐替代PATA并口成为当前的主流，目前大部分的硬盘都采用了串口设计，由于SATA的数据线设计更加合理，给我们
市面上常见的USB接口的布线结构 这两年市面上销售的主板，板载的前置USB接口，使用的都是标准的九针USB接口，第九针是空的，比较容易判断。但是多数品牌电脑使用的都是厂家定制的主板，我们维修的时候根本没有使用说明书；还有像以前的815主板，440BX，440VX主板等，前置USB的接法非常混乱，没有一个统一的标准。当我们维修此类机器时，如何判断其接法呢？ 现在，把市面上的比较常见的主板前置USB接法进行汇总，供大家参考。(说明：■代表有插针，□代表有针位但无插针。) 1、六针双排 这种接口不常用，这种类型的USB插针排列方式见于精英P6STP－FL(REV：1.1)主板，用于海尔小超人766主机。其电源正和电源负为两个前置USB接口共用，因此前置的两个USB接口需要6根线与主板连接，布线如下表所示。 DATA1+ ■■DATA2- DATA1－■■DATA2+ VCC ■■GND 2、八针双排 这种接口最常见，实际上占用了十针的位置，只不过有两个针的位置是空着的，如精英的 P4VXMS(REV：1.0)主板等。该主板还提供了标准的九针接法，这种作是为了方便DIY在组装电脑时连接容易。 VCC ■■GND DATA－■□NUL DATA＋■■DATA＋ NUL □■DATA－ GND ■■VCC 微星MS-5156主板采用的前置USB接口是八针互反接法。虽然该主板使用的是Intel 430TX 芯片组，但首先提供了当时并不多见的USB1.0标准接口两个，只不过需要使用单独的引线外接。由于该主板的USB供电采用了限流保护技术，所以即使我们把USB的供电线接反，也不会导致主板无法启或烧毁USB设备的情况产生。 VCC ■■GND
计算机主板接口大全(菜鸟必看） 2007/05/07 上午06:29 主板接口大全 种类繁多，品目多样的接口和BIOS设置，很容易就让不熟悉的菜鸟晕头转向不知所措，如果你正在为这而烦恼那就看看这篇文章吧。虽然文中介绍的不能含概过去将来所有的种类，但是对目前市面上绝大部分标准还是都有所涉及。好了如果你是那只不知所措的菜鸟那就请阅读本文吧。 处理器接口：
上图为AMD Athlon雷鸟或XP处理器Socket462 CPU插座，在插槽中间我们可以看到可以测量核心温度的测温探头以及测温电阻。 上图为Intel Socket478奔腾四处理器插座。 通常处理器插座上有一个挤压杆，通过挤压杆使处理器同插座间结合更加紧密，并且使处理器更稳固地安装在主板上。
南北桥：北桥以及南桥是主板的中枢，不同芯片组厂商的南北桥芯片各不相同，当然也提供了相近或不同的功能。 上面图中覆盖着银色散热片的就是主板的北桥芯片，北桥芯片是主板上离CPU最近的一块芯片，负责与CPU的联系并控制内存、AGP、PCI数据在北桥内部传输。由于原来的控制芯片一直摆放在主板的上部而被命名为北桥芯片，而Intel从815时开始就已经放弃了南北桥这种说法，Intel的MCH就相当于北桥芯片。MCH是内存控制器中心，负责连接CPU，AGP总线和内存。
南桥：主板上的一块芯片，主要负责I/O接口以及IDE设备的控制等。相对于北桥，南桥芯片在主板的位置要相对靠下。Intel的ICH芯片相当于南桥芯片，ICH是输入/输出控制器中心，负责连接PCI总线，IDE设备，I/O设备等。内存接口： 上图为支持168pin SDRAM内存的内存插槽。SDRAM为上一代的内存标准，SDRAM内存最大特征是有168个金手指，并且在接口处有两个缺口，这样可以避免内存插反，导致计算机硬件
在主板上，我们可以看到一个长方形的插槽，这个插槽就是电源为主板提供供电的插槽（如下图）。目前主板供电的接口主要有24针与 20针两种，在中高端的主板上，一般都采用2 4PIN的主板供电接口设计，低端的产品一般为20PIN。不论采用24PIN和20PIN，其插法都是一样的。 主板上24PIN的供电接口 主板上20PIN的供电接口
电源上为主板供电的24PIN接口 为主板供电的接口采用了防呆式的设计，只有按正确的方法才能够插入。通过仔细观察也会发现在主板供电的接口上的一面有一个凸起的槽，而在电源的供电接口上的一面也采用了卡扣式的设计，这样设计的好处一是为防止用户反插，另一方面也可以使两个接口更加牢固的安装在一起.
二、认识CPU供电接口图解安装详细过程 为了给CPU提供更强更稳定的电压，目前主板上均提供一个给CPU单独供电的接口（有4针、6针和8针三种），如图： 主板上提供给CPU单独供电的12V四针供电接口
电源上提供给CPU供电的4针、6针与8针的接口 安装的方法也相当的简单，接口与给主板供电的插槽相同，同样使用了防呆式的设计，让我们安装起来得心应手。
三、认识SATA串口图解SATA设备的安装 SATA串口由于具备更高的传输速度渐渐替代PATA（IDE）并口成为当前的主流，目前大部分的硬盘都采用了串口设计，由于SATA的数据线设计更加合理，给我们的安装提供了更多的方便。接下来认识一下主板上的SATA接口。这图片跟下面这图片便是主板上提供的SA TA接口，也许有些朋友会问，两块主板上的SATA口“模样”不太相同。 大家仔细观察会发现，在下面的那图中，SATA接口的四周设计了一圈保护层，这样对接口起到了很好的保护作用，在一起大品牌的主板上一般会采用这样的设计。
【图解】主板连线接口最详尽图文解释 我为人人，公益分享！论坛地址：https://www.doczj.com/doc/0c11455803.html, 本文结构： 一、认识主板供电接口图解安装详细过程 二、认识CPU供电接口图解安装详细过程 三、认识SATA串口图解SATA设备的安装 四、认识PATA并口图解并口设备的安装 五、认识主板上的扩展前置USB接口图解安装过程 六、认识主板上的扩展前置音频接口图解安装过程 七、认识主板上机箱电源、重启按钮，图解安装方法 八、认识主板上的散热器接口详细介绍安装过程 九、其它接口安装方法简单介绍 多图详解机箱连接线 很多朋友对各种接口和线缆的连接方法还不是很清楚，那么这里同样以Intel平台为例， 借助两块不同品牌的主板，对各种接口及其连接方法进行一下详细的介绍。 一、认识主板供电接口图解安装详细过程 在主板上，我们可以看到一个长方形的插槽，这个插槽就是电源为主板提供供电的插槽（如下图）。目前主板供电的接口主要有24针与 20针两种，在中高端的主板上，一般都采用24PIN的主板供电接口设计，低端的产品一般为20PIN。不论采用24PIN和20PIN，其插法都是一样的。 主板上24PIN的供电接口
主板上20PIN的供电接口
电源上为主板供电的24PIN接口 为主板供电的接口采用了防呆式的设计，只有按正确的方法才能够插入。通过仔细观察也会发现在主板供电的接口上的一面有一个凸起的槽，而在电源的供电接口上的一面也采用了卡扣式的设计，这样设计的好处一是为防止用户反插，另一方面也可以使两个接口更加牢固的安装在一起。 二、认识CPU供电接口图解安装详细过程 为了给CPU提供更强更稳定的电压，目前主板上均提供一个给CPU单独供电的接口（有4针、6针和8针三种），如下图：
一、主板图解 一块主板主要由线路板和它上面的各种元器件组成 1.线路板 PCB印制电路板是所有电脑板卡所不可或缺的东东。它实际是由几层树脂材料粘合在一起的，内部采用铜箔走线。一般的PCB线路板分有四层，最上和最下的两层是信号层，中间两层是接地层和电源层，将接地和电源层放在中间，这样便可容易地对信号线作出修正。而一些要求较高的主板的线路板可达到6-8层或更多。 主板(线路板)是如何制造出来的呢？PCB的制造过程由玻璃环氧树脂(GlassEpoxy)或类似材质制成的PCB“基板”开始。制作的第一步是光绘出零件间联机的布线，其方法是采用负片转印(Subtractivetransfer)的方式将设计好的PCB线路板的线路底片“印刷”在金属导体上。 这项技巧是将整个表面铺上一层薄薄的铜箔，并且把多余的部份给消除。而如果制作的是双面板，那么PCB的基板两面都会铺上铜箔。而要做多层板可将做好的两块双面板用特制的粘合剂“压合”起来就行了。 接下来，便可在PCB板上进行接插元器件所需的钻孔与电镀了。在根据钻孔需求由机器设备钻孔之后，孔璧里头必须经过电镀(镀通孔技术，Plated-Through-Hole technology，PTH)。在孔璧内部作金属处理后，可以让内部的各层线路能够彼此连接。 在开始电镀之前，必须先清掉孔内的杂物。这是因为树脂环氧物在加热后会产生一些化学变化，而它会覆盖住内部PCB层，所以要先清掉。清除与电镀动作都会在化学过程中完成。接下来，需要将阻焊漆(阻焊油墨)覆盖在最外层的布线上，这样一来布线就不会接触到电镀部份了。
然后是将各种元器件标示网印在线路板上，以标示各零件的位置，它不能够覆盖在任何布线或是金手指上，不然可能会减低可焊性或是电流连接的稳定性。此外，如果有金属连接部位，这时“金手指”部份通常会镀上金，这样在插入扩充槽时，才能确保高品质的电流连接。 最后，就是测试了。测试PCB是否有短路或是断路的状况，可以使用光学或电子方式测试。光学方式采用扫描以找出各层的缺陷，电子测试则通常用飞针探测仪(Flying-Probe)来检查所有连接。电子测试在寻找短路或断路比较准确，不过光学测试可以更容易侦测到导体间不正确空隙的问题。 线路板基板做好后，一块成品的主板就是在PCB基板上根据需要装备上大大小小的各种元器件—先用SMT自动贴片机将IC芯片和贴片元件“焊接上去，再手工接插一些机器干不了的活，通过波峰/回流焊接工艺将这些插接元器件牢牢固定在PCB上，于是一块主板就生产出来了。 另外，线路板要想在电脑上做主板使用，还需制成不同的板型。其中AT板型是一种最基本板型，其特点是结构简单、价格低廉，其标准尺寸为33.2cmX30.48cm，AT主板需与AT机箱电源等相搭配使用，现已被淘汰。而A TX板型则像一块横置的大AT板，这样便于ATX 机箱的风扇对CPU进行散热，而且板上的很多外部端口都被集成在主板上，并不像AT板上的许多COM口、打印口都要依靠连线才能输出。另外ATX还有一种MicroATX小板型，它最多可支持4个扩充槽，减少了尺寸，降低了电耗与成本。
主板接口详细图解 主板内存插槽、扩展插槽及磁盘接口： DDR2内存插槽 DDR3内存插槽 内存规范也在不断升级，从早期的SDRAM到DDR SDRAM，发展到现在的DDR2与DDR3，
每次升级接口都会有所改变，当然这种改变在外型上不容易发现，如上图第一副为DDR2，第二幅为DDR3，在外观上的区别主要是防呆接口的位置，很明显，DDR2与DDR3是不能兼容的，因为根本就插不下。内存槽有不同的颜色区分，如果要组建双通道，您必须使用同样颜色的内存 插槽。 目前，DDR3正在逐渐替代DDR2的主流地位，在这新旧接替的时候，有一些主板厂商也推 出了Combo主板，兼有DDR2和DDR3插槽。 主板的扩展接口，上图中蓝色的为PCI-E X16接口，目前主流的显卡都使用该接口。白色长槽为传统的PCI接口，也是一个非常经典的接口了，拥有10多年的历史，接如电视卡之类的各种各样的设备。最短的接口为PCI-E X1接口，对于普通用户来说，基于该接口的设备还不多， 常见的有外置声卡。 有些主板还会提供迷你PCI-E接口，用于接无线网卡等设备 ?
SATA2与IDE接口 横向设计的IDE接口，只是为了方便理线和插拔 SATA与IDE是存储器接口，也就是传统的硬盘与光驱的接口。现在主流的Intel主板都不提供原生的IDE接口支持，但主板厂商为照顾老用户，通过第三方芯片提供支持。新装机的用户不必考虑IDE设备了，硬盘与光驱都有SATA版本，能提供更高的性能。
SATA3接口 SATA已经成为主流的接口，取代了传统的IDE，目前主流的规范还是SATA 3.0Gb/s，但已有很多高端主板开始提供最新的SATA3接口，速度达到6.0Gb/s。如上图，SATA3接口用白色 与SATA2接口区分。 主板其他内部接口介绍： 4PIN CPU供电接口
关于DIY攒机的详细步骤过程，在《菜鸟晋级必修功课！图解Intel电脑组装全过程》这篇文章中我们已经为大家做了详细的介绍。通过查看网友的留言，小编感觉到很多朋友对各种接口和线缆的连接方法还不是很清楚，那么这里同样以Intel平台为例，借助两块不同品牌的主板，对各种接口及其连接方法进行一下详细的介绍。 一、认识主板供电接口图解安装详细过程 在主板上，我们可以看到一个长方形的插槽，这个插槽就是电源为主板提供供电的插槽（如下图）。目前主板供电的接口主要有24针与20针两种，在中高端的主板上，一般都采用24PIN的主板供电接口设计，低端的产品一般为20PIN。不论采用24PIN和20PIN，其插法都是一样的。 主板上24PIN的供电接口 主板上20PIN的供电接口 电源上为主板供电的24PIN接口
为主板供电的接口采用了防呆式的设计，只有按正确的方法才能够插入。通过仔细观察也会发现在主板供电的接口上的一面有一个凸起的槽，而在电源的供电接口上的一面也采用了卡扣式的设计，这样设计的好处一是为防止用户反插，另一方面也可以使两个接口更加牢固的安装在一起. 二、认识CPU供电接口图解安装详细过程 为了给CPU提供更强更稳定的电压，目前主板上均提供一个给CPU单独供电的接口（有4针、6针和8针三种），如图：
主板上提供给CPU单独供电的12V四针供电接口 电源上提供给CPU供电的4针、6针与8针的接口
安装的方法也相当的简单，接口与给主板供电的插槽相同，同样使用了防呆式的设计，让我们安装起来得心应手。 三、认识SATA串口图解SATA设备的安装 SATA串口由于具备更高的传输速度渐渐替代PA TA并口成为当前的主流，目前大部分的硬盘都采用了串口设计，由于SATA的数据线设计更加合理，给我们的安装提供了更多的方便。接下来认识一下主板上的SATA接口。 这图片跟下面这图片便是主板上提供的SATA接口，也许有些朋友会问，两块主板上的SATA
电脑各种主板USB接线方法图解 主板USB管脚接口大全 一、概述 因为每个USB接口能够向外设提供＋5V500MA的电流，当我们在连接板载USB接口时，一定要严格按照主板的使用说明书进行安装。绝对不能出错，否则将烧毁主板或者外设。相信有不少朋友在连接前置USB插线时也发生过类似的“冒烟事见“。这就需要我们能够准确判别前置USB线的排列顺序如果我们晓得USB接口的基本布线结构，那问题不是就迎刃而解了吗。 二、USB接口实物图 主机端： 接线图： VCC Data－ Data＋ GND 实物图： 设备端： 接线图： VCC GND Data－ Data＋三、市面上常见的USB接口的布线结构 这两年市面上销售的主板，板载的前置USB接口，使用的都是标准的九针USB接口，第九针是空的，比较容易判断。但是多数品牌电脑使用的都是厂家定制的主板，我们维修的时候根本没有使用说明书；还有像以前的815主板，440BX，440VX主板等，前置USB的接法非常混乱，没有一个统一的标准。当我们维修此类机器时，如何判断其接法呢？ 现在，把市面上的比较常见的主板前置USB接法进行汇总，供大家参考。(说明：■代表有插针，□代表有针位但无插针。) 1、六针双排 这种接口不常用，这种类型的USB插针排列方式见于精英P6STP－FL(REV：1.1)主板，用于海尔小超人766主机。其电源正和电源负为两个前置USB接口共用，因此前置的两个USB 接口需要6根线与主板连接，布线如下表所示。 ■DATA1+ ■DAT A1- ■VCC
■DATA2+ ■GND 2、八针双排 这种接口最常见，实际上占用了十针的位置，只不过有两个针的位置是空着的，如精英的P4VXMS(REV：1.0)主板等。该主板还提供了标准的九针接法，这种作是为了方便DIY在组装电脑时连接容易。 ■VCC ■DATA－ ■DATA＋ □NUL ■GND ■GND □NUL ■DATA＋ ■DATA－ ■VCC 微星MS-5156主板采用的前置USB接口是八针互反接法。虽然该主板使用的是Intel 430TX芯片组，但首先提供了当时并不多见的USB1.0标准接口两个，只不过需要使用单独的引线外接。由于该主板的USB供电采用了限流保护技术，所以即使我们把USB的供电线接反，也不会导致主板无法启或烧毁USB 设备的情况产生。 ■VCC ■DATA－ ■DATA＋ ■GND ■GND ■DATA＋ ■DATA- ■VCC 以下这种接口比较常见，多使用于815，或440BX较早的主板上。 ■VCC ■DATA＋ ■DATA－ ■GND ■VCC
DIY之机箱与主板连线技巧来源：天极网作者：zhangc责任编辑：张诚发表时间:2008-09-10 09:19 组装电脑的过程并不复杂，我们只需要按照顺序将CPU、内存、主板、显卡以及硬盘等装入机箱中即可，详细的攒机方法请参见：《菜鸟入门必修！图解DIY高手组装电脑全过程》。在组装电脑的过程中，最难的是机箱电源接线与跳线的设置方法，这也是很多入门级用户非常头疼的问题。如果各种接线连接不正确，电脑则无法点亮；特别需要注意的是，一旦接错机箱前置的USB接口，事故是相当严重的，极有可能烧毁主板。由于各种主板与机箱的接线方法大同小异，这里笔者借一块Intel平台的主板和普通的机箱，将机箱电源的连接方法通过图片形式进行详细的介绍，以供参考。由于目前大部分主板都不需要进行跳线的设置，因此这部分不做介绍。 一、机箱上我们需要完成的控制按钮 开关键、重启键是机箱前面板上不可缺少的按钮，电源工作指示灯、硬盘工作指示灯、前置蜂鸣器需要我们正确的连接。另外，前置的USB接口、音频接口以及一些高端机箱上带有的IEEE1394接口，也需要我们按照正确的方法与主板进行连接。 机箱前面板上的开关与重启按钮和各种扩展接口首先，我们来介绍一下开关键、重启键、电源工作指示灯、硬盘工作指示灯与前置蜂鸣器的连接方法，请看下图。
机箱前面板上的开关、重启按钮与指示灯的连线方法 上图为主板说明书中自带的前置控制按钮的连接方法，图中我们可以非常清楚的看到不同插针的连接方法。其中PLED即机箱前置电源工作指示灯插针，有“+”“－”两个针脚，对应机箱上的PLED接口；IDE_LED即硬盘工作指示灯，同样有“+”“－”两个针脚，对应机箱上的IDE_LED接口；PWRSW为机箱面板上的开关按钮，同样有两个针脚，由于开关键是通过两针短路实现的，因此没有“+”“－”之分，只要将机箱上对应的PWRSW接入正确的插针即可。RESET是重启按钮，同样没有“+”“－”之分，以短路方式实现。SPEAKER是前置的蜂鸣器，分为“+”“－”相位；普通的扬声器无论如何接都是可以发生的，但这里比较特殊。由于“+”相上提供了+5V的电压值，因此我们必须正确安装，以确保蜂鸣器发声。 这是机箱上提供了插头
计算机主板接口大全 计算机主板接口大全(菜鸟必看) 2007/05/07 上午 06:29 主板接口大全 种类繁多，品目多样的接口和BIOS设置，很容易就让不熟悉的菜鸟晕头转向不知所措，如果你正在为这而烦恼那就看看这篇文章吧。虽然文中介绍的不能含概过去将来所有的种类，但是对目前市面上绝大部分标准还是都有所涉及。好了如果你是那只不知所措的菜鸟那就请阅读本文吧。 处理器接口:
上图为AMD Athlon雷鸟或XP处理器Socket462 CPU插座，在插槽中间我们可以看到可以测量核心温度的测温探头以及测温电阻。 上图为Intel Socket478奔腾四处理器插座。 通常处理器插座上有一个挤压杆，通过挤压杆使处理器同插座间结合更加紧密，并且使处理器更稳固地安装在主板上。 南北桥: 北桥以及南桥是主板的中枢，不同芯片组厂商的南北桥芯片各不相同，当然也
提供了相近或不同的功能。 上面图中覆盖着银色散热片的就是主板的北桥芯片，北桥芯片是主板上离CPU 最近的一块芯片，负责与CPU的联系并控制内存、AGP、PCI数据在北桥内部传输。由于原来的控制芯片一直摆放在主板的上部而被命名为北桥芯片，而Intel从815时开始就已经放弃了南北桥这种说法，Intel的MCH就相当于北桥芯片。MCH 是内存控制器中心，负责连接CPU，AGP总线和内存。
南桥:主板上的一块芯片，主要负责I/O接口以及IDE设备的控制等。相对于北桥，南桥芯片在主板的位置要相对靠下。Intel的ICH芯片相当于南桥芯片，ICH是输入/输出控制器中心，负责连接PCI总线，IDE设备，I/O设备等。内存接口: 上图为支持168pin SDRAM内存的内存插槽。SDRAM为上一代的内存标准，SDRAM内存最大特征是有168个金手指，并且在接口处有两个缺口，这样可以避免内存插反，导致计算机硬件烧毁。
电脑主板各种接口及引脚定义，下图为常见的主板外设接口 首先是ATX 20-Pin电源接口电源接口，根据下图你可方便判断和分辨。 现在为提高CPU的供电，从P4主板开始，都有个4P接口，单独为CPU供电，在此也已经标出。
主板上CPU等网风扇接口。 主板上音频线接口。
主板SATA串口硬盘接口。 PS/2接口 鼠标和键盘绝大多数采用PS/2接口，鼠标和键盘的PS/2接口的物理外观完全相同，初学者往往容易插错，以至于业界不得不在PC'99规范中用两种不同的颜色来将其区别开，而事实上它们在工作原理上是完全相同的，从下面的PS/2接口针脚定义我们就可以看出来。
上图的分别为AT键盘（既常说的大口键盘），和PS2键盘（即小口键盘），如今市场上PS2键盘的数量越来越多了，而AT键盘已经要沦为昨日黄花了。因为键盘的定义相似，所以两者有共同的地方，各针脚定义如下： 1、DATA 数据信号 2、空 3、GND 地端 4、＋5V 5、CLOCK 时钟 6 空（仅限PS2键盘） USB接口 USB(Universal Serial Bus，通用串行总线)接口是由Compaq、IBM、Microsoft 等多家公司于1994年底联合提出的接口标准，其目的是用于取代逐渐不适应外设需求的传统串、并口。1996年业界正式通过了USB1.0标准，但由于未获当时主流的Win95支持(直到Win95 OSR2才通过外挂模块提供对USB1.0的支持)而未得到普及，直到1998年USB1.1标准确立和Win98内核正式提供对USB接口的直接支持之后，USB才真正开始普及，到今天已经发展到USB2.0标准。 USB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相连的“A”连接头)。Negative data ,positive data
