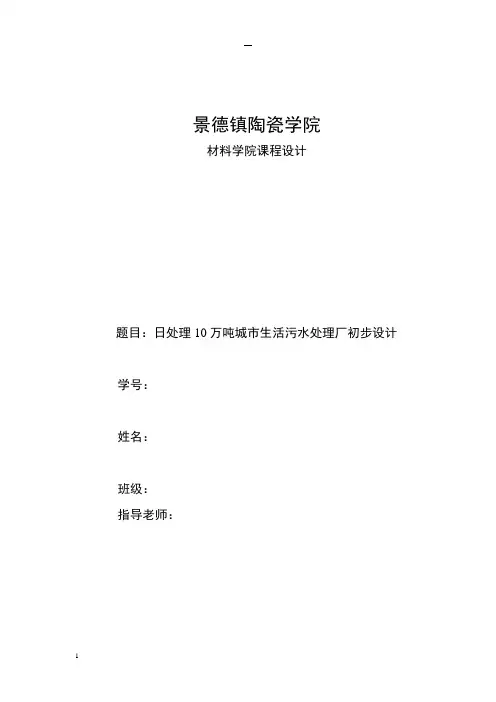

景德镇陶瓷学院
材料学院课程设计
题目：日处理10万吨城市生活污水处理厂初步设计学号：
姓名：
班级：
指导老师：

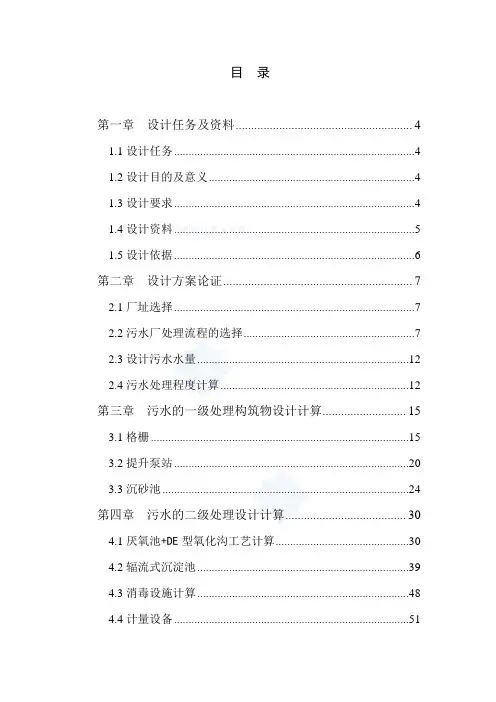

目录
第一章设计任务及资料
1.1设计任务 (3)
1.2设计目的及意义 (3)
1.3设计要求 (4)
1.4设计资料 (4)
1.5设计依据 (5)
第二章设计方案论证 (5)
2.1厂址选择 (5)
2.2污水厂处理流程的选择 (6)
2.3设计污水水量 (8)
2.4污水处理程度计算 (10)
第三章污水的一级处理构筑物设计计算 (12)
3.1格栅 (13)
3.2提升泵站 (15)
3.3沉砂池 (16)
第四章污水的二级处理设计计算 (17)
4.1A2/O反应池计算 (17)
4.2辐流式沉淀池 (20)
4.3消毒设施计算 (25)
4.4计量设备 (28)
第五章污泥处理设计计算 (30)
5.1污泥处理的目的与处理方法 (31)
5.2污泥泵房设计 (32)
5.3污泥浓缩池 (33)
5.4贮泥池 (35)
5.5污泥脱水 (36)
参考文献 (38)
第一章设计任务及资料
1.1设计任务
江西省吉安市10万吨污水处理厂工艺设计。
1.2设计目的及意义
1.2.1设计目的
江西吉安市，面积2.5万平方公里，人口300万，城市发展方向为以老城为依托，以疏港公路为轴线，向南发展。并逐步向经济技术开发区发展。随着城市及工业的发展，城市污水排放量也在逐年增加，至2007年城北排放未经处理污水排放量已达10万吨/日左右。大量的工业废水和生活污水未经处理直接排入赣江，使赣江受到严重污染，致使河水中生物、植物大部分绝迹，破坏了自然景观、污染城区下游地下水源，严重制约着该市经济的发展。为改善环境，治理河水污染问题，建设城市污水治理工程势在必行。
1.2.2设计意义
我国城市污水处理相对于国外发达国家、起步较晚。近200年来，城市污水处理已从原始的自然处理、简单的一级处理发展到利用各种先进技术、深度处理污水，并回用。处理工艺也从传统活性污泥法、氧化沟工艺发展到A/O、A2/O、AB、SBR（包括CCAS工艺）等多种工艺，以达到不同的出水要求。虽然如此，我国的污水处理还是落后于许多国家。在我们大力引进国外先进技术、设备和经验的同时，必须结合我国发展，尤其是当地实际情况，探索适合我国实际的城市污水处理系统。
其次，做本设计可以使我得到很大的提高，可在不同程度上提高调查研究，查阅文献，收集资料和正确熟练使用工具书的能力，提高理论分析、制定设计方案的能力以及设计、计算、绘图的能力；技术经济分析和组织工作的能力；提高总结，撰写设计说明书的能力等。
1.3设计要求
1.3.1污水处理厂设计原则
（1）污水厂的设计和其他工程设计一样，应符合适用的要求，首先必须确保污水厂处理后污水达到排放要求。考虑现实的经济和技术条件，以及当地的具体情况（如施工条件）。在可能的基础上，选择的处理工艺流程、构筑物形式、主要设备设计标准和数据等。
（2）认真研究各项自然条件，如水质水量资料、同类工程资料。按照工
程的处理要求，全面地分析各种因素，选择好各项设计数据，在设计中一定要遵守现行的设计规范，保证必要的安全系数。对新工艺、新技术、新结构和新材料的采用积极慎重的态度。
（3）污水处理厂设计必须符合经济的要求。污水处理工程方案设计完成后，总体布置、单体设计及药剂选用等尽可能采用合理措施降低工程造价和运行管理费用，
1.3.2污水处理工程运行过程中应遵循的原则
在保证污水处理效果同时，正确处理城市、工业、农业等各方面的用水关系，合理安排水资源的综合利用，节约用地，节约劳动力，考虑污水处理厂的发展前景，尽量采用处理效果好的先进工艺，同时合理设计、合理布局，做到技术可行、经济合理。
1.4设计资料
1.4.1水质情况
处理后的污水排入赣江。
1.4.2环境条件状况
吉安位于江西省中西部，赣江中游。从地势上看，属罗霄山脉中段，扼湖南、江西南省咽喉通道，地势极为险要。境内有自北向南纵贯的京九铁路、105国道和由东向西的319国道及“三南”公路，是连接北京、西南、华南、福建、港澳地区的天然纽带；上可溯赣江沟通闽粤，下可泛鄱阳湖与长江相联，顺抵长江下游发达省市，在江西省地理上占有特殊位置。属中亚热带丘陵山市季风湿润气候，具有冬春阴冷，夏热秋燥，初夏多雨，伏秋干旱，云系多，光照少，无霜期长等特点。热量资源丰富，但冷热差异较大；雨水充沛，但丰而不衡；光照虽少，但光热同季，光能潜力大；山地垂直气侯多样，适谊高温作物栽培，有利作物安全越冬，有发展农、林、牧各业大农业的气候优势，但又伴有旱涝风冷等自然灾害。全市多年平均气温为17.1-18.6℃，高温市出现在遂川、泰和、万安三县，夏秋时节扩大到吉安、吉水、永新三县；低温市冬季出现在北部，其它季节出现在宁冈附近的西部山市，年平地气温南北和东西均差0.9℃。地震裂度6度。
1.4.4排水系统
城市的排水系统采用分流制排水系统，城市污水主干管由西北方向流入污水处理厂厂区，主干管进入污水处理厂处的管径为1250mm，管道水面标高为80.0m。
1.5设计依据
设计依据主要是国家有关法律法规：
1、《中华人民共和国环境保护法》；
2、GB3838－2002《地面水环境质量标准》；
3、GB18918－2002《城镇污水处理厂污染物排放标准》；
4、GB50014－2006《室外排水设计规范》；
5、GB50335－2002《污水再生利用工程设计规范》。
第二章设计方案论证
