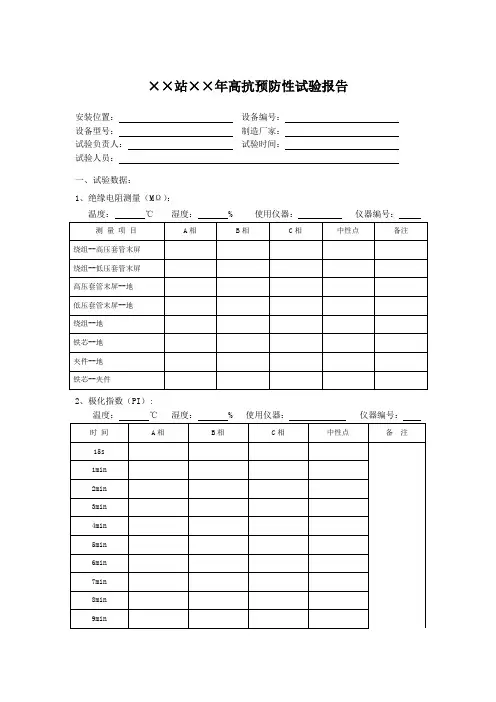

××站××年高抗预防性试验报告
安装位置：设备编号：
设备型号：制造厂家：
试验负责人：试验时间：
试验人员：
一、试验数据：
1、绝缘电阻测量（MΩ）：
温度：℃湿度： % 使用仪器：仪器编号：
2、极化指数（PI）:
温度：℃湿度： % 使用仪器：仪器编号：
3、直流电阻（Ω）：
温度：℃湿度： % 使用仪器：仪器编号：
4、介损及电容测量:
温度：℃湿度： % 使用仪器：仪器编号：
5、直流耐压及泄漏电流测量:
温度：℃湿度： % 使用仪器：仪器编号：
二、试验结论：
配电房预防性试验方案 编制: 审核: 年月日
目录 第一章工程概述 第二章编制依据 第三章试验工作准备 第四章主要工程量 第五章试验报告样表( 含试验项目) 第六章试验工期 第七章试验安全保障措施 第八章试验设备清单
第一章工程概述 10KV变电房一座, 500KV A变压器2台, 高压柜、低压柜全部做系统电气试验。 第二章编制依据 《电气装置安装工程电气设备交接试验标准》GB50150-91 《电气装置安装工程高压电气施工及验收规范》GBJ147-90 《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-90 《电气装置安装工程母线装置施工及验收规范》GBJ149-90 《电气装置安装工程电缆线路施工及验收规范》GBJ50168-92 《电气装置安装工程盘柜及二次回路结线施工及验收规范》GBJ50171-92 《电气装置安装工程低压电器施工及验收规范》
GBJ50254-96 《电气装置安装工程接地装置施工及验收规范》GBJ50169-92 《施工现场临时用电安全技术规范》JGJ46-88 《工业安装工程质量检验评定统一标准》GB50252-94 第三章试验工作准备 1.人员配备: 我公司选派有多年经验的电气工程师对本工程全 程把控。确保万无一失。 2.设备配备: 针对本工程的现场情况配备试验所需一切设备, 详见调试设备清单。 3.技术准备: 编制安全管理和保障措施。 第四章主要工程量
500KV A变压器系统试验, 高压柜试验, 低压柜试验, 线路双电源重合闸试验, 母线芯调试, 避雷器试验, 电压互感器试验, 电流互感器试验, 接地装置试验, 接地网试验。 第五章试验项目 1、变压器( 10KV 500KV A) 在变压器投入运行前, 应作如下试验, 试验前应再次对套管、气体继电器进行放气, 并检查吸湿器的下法兰与罩间运输用密封垫是否已拆除。 1.1变压器试验 (1)测量绕组连同套管的绝缘电阻, 绝缘电阻不应低于产品出厂试验值的70%。 (2)测量绕组各分接位置上的电压比, 所测变比误差不超过±0.5%, 附家试验数值 (3)测量绕组各分接位置的的直流电阻, 与同温下产品出三实测数值比较, 相应变化不应大于2%, 附厂家试验数值 (4)绕组连同套管的交流耐压试验。 (5)用不大于130%的额定电压进行空载试验, 注意此试验中变压器的音响及仪表之变化。 (6)测量变压器之空载电流与空载损耗测得结果应与出厂试验结果
文件编号：GD/FS-7474 （解决方案范本系列） 电气预防性试验安全措施 详细版 A Specific Measure To Solve A Certain Problem, The Process Includes Determining The Problem Object And Influence Scope, Analyzing The Problem, Cost Planning, And Finally Implementing. 编辑：_________________ 单位：_________________ 日期：_________________
电气预防性试验安全措施详细版 提示语：本解决方案文件适合使用于对某一问题，或行业提出的一个解决问题的具体措施，过程包含确定问题对象和影响范围，分析问题，提出解决问题的办法和建议，成本规划和可行性分析，最后执行。，文档所展示内容即为所得，可在下载完成后直接进行编辑。 为做好本次电气预防性试验，特制定如下安全措施。 其试验工艺流程为：准备试验器材→停、送电→做试验→清理现场。 存在风险：触电伤人事故。 一、地面部分： 1、参加试验的人员身体必须健康，具备一定的电气专业知识，熟悉电气试验工作，会触电急救法和人工呼吸法。参加试验人员必须经培训合格，并取得相关专业的上岗证，方可参加本次施工作业。 2、试验负责人从事高压工作必须有5年以上的工作经验，并熟悉试验步骤及供电系统情况的人员担
当。 3、工作人员必须熟悉供电系统情况，掌握倒闸操作顺序，了解运行方式。操作时严格按工作票、和工作监护执行。 4、高压试验仪器外壳必须可靠接地，按地线必须用截面不小于25平方毫米的多股铜线，被试设备的金属外壳应可靠接地；高压引线牢固，试验用导线应使用截面不小于2.5平方毫米的绝缘软线。 5、高压试验现场应设临时遮栏或拉绳，并挂警示牌和设专人警戒防止他人误入。遮栏距带电体不小于1米。 6、长距离电缆试验，电缆的另一端应设专人监视，中间应放专人巡回监视。 7、试验完毕后，被试设备、滤波电容及试验变压器要对地放电，放电时应使用高压放电棒，带绝缘
电力设备预防性试验规程 第一章围 本标准规定了各种电力设备预防性试验的项目、周期和要求，用以判断设备是否符合运行条件，预防设备损坏，保证安全运行。 本标准适用于110kV及以下的交流电力设备。 第二章引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。 GB 311.1－1997 高压输变电设备的绝缘配合 GB 1094.1－1996 电力变压器第一部分总则 GB 1094.3－2003 电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙 GB 1094.11—2007 电力变压器第11部分：干式变压器 GB 1207—2006 电磁式电压互感器 GB 1208—1996 电流互感器 GB 1984—2003 高压交流断路器 GB 4703—2007 电容式电压互感器 GB 1985—2004 高压交流隔离开关和接地开关 GB 7330—2008 交流电力系统阻波器 GB/T 8287.1-2008 标称电压高于1000V系统用户盒户外支柱绝缘子第1部分:瓷或玻璃绝缘子的试验 GB 12022—2006 工业六氟化硫 GB/T 20876.2 标称电压大于1000V的架空线路用悬浮式复合绝缘子原件
第2部分:尺寸和电气特性 GB 50150—2006 电气装置安装工程电气设备交接试验标准 DL/T 474.5—2006 现场绝缘试验实施导则第5部分:避雷器试验 DL/T 475—2006 接地装置特性参数测试导则 DL/T 555—2004 气体绝缘金属封闭电器现场耐压试验导则 DL/T 596—1996 电力设备预防性试验规程 DL/T 620—1997 交流电气装置的过电压保护和绝缘配合 DL/T 621—1997 交流电气装置的接地 DL/T 627—2004 绝缘子常用温固化硅橡胶防污闪涂料 DL/T 664—2008 带电设备红外诊断技术应用导则 DL/T 722—2000 变压器油中溶解气体分析和判断导则 DL/T 804—2002 交流电力系统金属氧化物避雷器使用导则 DL/T 864—2003 标称电压高于1000V交流架空线路用复合绝缘子使用导则 DL/T 911—2004 电力变压器绕组变形的频率响应分析法 DL/T 1048—2007 标称电压高于1000V的交流用棒形支柱复合绝缘子-定义、试验方法及验收规则 DL/T 1093—2008 电力变压器绕组变形的电抗法检测判断导则 Q/GDW 168—2008 输变电设备状态检修试验规程 Q/GDW 407—2010 高压支柱瓷绝缘子现场检测导则 Q/GDW 415—2010 电磁式电压互感器用非线性电阻型消谐器技术规
DLT596-电力设备预防性试验规程 1
电力设备预防性试验规程 Preventive test code for electric power equipment DL/T 596—1996 中华人民共和国电力工业部 1996-09-25批准 1997-01-01实施 前言 预防性试验是电力设备运行和维护工作中的一个重要环节,是保证电力系统安全运行的有效手段之一。预防性试验规程是电力系统绝缘监督工作的主要依据,在中国已有40年的使用经验。1985年由原水利电力部颁发的<电气设备预防性试验规程>,适用于330kV及以下的设备,该规程在生产中发挥了重要作用,并积累了丰富的经验。随着电力生产规模的扩大和技术水平的提高,电力设备品种、参数和技术性能有较大的发展,需要对1985年颁布的规程进行补充和修改。1991年电力工业部组织有关人员在广泛征求意见的基础上,对该规程进行了修订,同时把电压等级扩大到500kV,并更名为<电力设备预防性试验规程>。 本标准从1997年1月1日起实施。 本标准从生效之日起代替1985年原水利电力部颁发的<电气设备预防性试验规程>,凡其它规程、规定涉及电力设备预防性试验的项目、内容、要求等与本规程有抵触的,以本标准为准。 本标准的附录A、附录B是标准的附录。 本标准的附录C、附录D、附录E、附录F、附录G是提示的附录。 2
本标准由中华人民共和国电力工业部安全监察及生产协调司和国家电力调度通信中心提出。 本标准起草单位:电力工业部电力科学研究院、电力工业部武汉高压研究所、电力工业部西安热工研究院、华北电力科学研究院、西北电力试验研究院、华中电力试验研究所、东北电力科学研究院、华东电力试验研究院等。 本标准主要起草人:王乃庆、王焜明、冯复生、凌愍、陈英、曹荣江、白健群、樊力、盛国钊、孙桂兰、孟玉婵、周慧娟等。 1 范围 本标准规定了各种电力设备预防性试验的项目、周期和要求,用以判断设备是否符合运行条件,预防设备损坏,保证安全运行。 本标准适用于500kV及以下的交流电力设备。 本标准不适用于高压直流输电设备、矿用及其它特殊条件下使用的电力设备,也不适用于电力系统的继电保护装置、自动装置、测量装置等电气设备和安全用具。 从国外进口的设备应以该设备的产品标准为基础,参照本标准执行。 2 引用标准 下列标准所包含的条文,经过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。 3
10KV配电室高压试验方案 工程概况： 二、设备概况： 项目包括宇龙酷派10KV配电室的高压开关柜、变压器、高压电缆电缆和配变装置总容 量为3900KV A： 施工部署 初步根据设备各部位的情况及甲方的要求，在甲方安排的停电时间内，确定施工员为10人，其中项目施工现场总负责1人，技术监督总监1人，施工安全负责人1人，施工人员分1个班组，施工班组长1人，施工试验调试班组8人；在实施过程中可根据实际情况适当调整，以满足安全及生产需要。
组织管理措施 1、依据的文件及标准 本方案按照中华人民共和国电力行业标准的规定执行 《电业安全作业规和》2005版 《电力设备预防性试验标准》GB50150-2006 《中国南方电网有限责任公司企业标准》Q/CSG114002-2011 2、协调配合 试验调试工作的特殊性决定，试验工作必须在设备停电状态下进行，为缩短停电时间和避免试验人员误入带电设备间隔事故的发生，因此需要甲、已双方单位密切协调配合、统一步调。 试验工作前的准备工作： 甲方单位应向乙方单位提供完整的设备及线路图纸资料（包括各设备的合格证和技术参数表格等），以便乙方制定完善的工作方案。乙方向甲方提供的试验方案内容应包括：具体的施工内容和范围、工作人员数量、停电时间以及需要停电的带电设备。甲方接到乙方施工方案后及时安排设备停电检修事宜。具体停电时间和范围经甲方有关部门确定后，及时与乙方连络并通知乙方到场开展工作时间。 试验工作现场施工： 出于对设备的熟知程度和安全的角度，所有现场的停送电倒闸操作均由甲方单位运行人员执行。乙方应在正式接到甲方现场协调员的设备已停电的通知后，方可安排试验班组人员进入现场验电、放电、挂设警示标志、围栏等安全防护措施。为了安全管理工作，试验工作开始时除甲方协调员及监督人在试验现场协调工作以外，应避免其他闲杂人员在现场走动。试验工作中实验人员认真做好现场记录，实验完毕乙方应检查清理试验现场，确保无遗漏无错误方可撤离现场并通知甲方人员恢复供电。 乙方在试验工作完毕后，根据现场试验记录进行实验报告的编制，试验报告完成经乙方审核部门审核盖章后尽快送达甲方有关单位。 3、文明施工 施工现场周围要设置围栏、屏障等，并张贴标志或悬挂标志牌，防止有人误入，发生危险。施工现场施工机具以及实验设备摆放整齐，不得随意放置。设备接线要求符合现场临时用电管理办法中的规定。施工结束工作后认真整理清扫现场，不留污物。现场施工人员着装统一、佩戴安全帽、使用文明用语，不得大声喧哗。严格遵守有特殊规定的施工现场中所规定的条款。 4、工作许可 对工作现场和试验设备是否有妨碍安全的情况进行检查；办理第一种或第二种工作票时需符合现行《电业安全工作规程》的要求，可采用计算机打印工作票内容，但要手工填入时间、日期、签名，同时应在工作前一日把第一种工作票交给变电所值班员；对保证安全的技术措施和组织措施进行落实，树立安全第一的观念，坚持班前安全会制度，对安全职责和人员分工、相应的安全措施和主要的危险点、当天作业的内容等由工作负责人进行详细的布置。 5、工作完结 必须向设备管理单位把试验中发现的处理情况及设备问题详细的交代清楚；工作终结手续要由工作负责人办理，并把工作结束时间在工作票上注明，且双方签名；工作负责人必须在试验全部结束后对现场进行认真的检查和确认：①工作班的所有人员离开试验现场；②已恢复调试短接或拆除的线头；③已正确恢复为了调试需要而临时改动或退出的保护；④完好的恢复柜、门、盒等处；⑤已拆的所有引线连接牢固完好；⑥没有遗留接地线、工具、物品等。 6、档案管理
箱式变压器预防性试验报告记录(10kV)
————————————————————————————————作者：————————————————————————————————日期： 2
电力变压器预防性测试报告 委托测试单位XXXXXXXX 测试单元电压等级10kV 测试单元间隔#3百货变配电室#2变测试性质预防性测试现场天气状况晴；零上12.1℃；湿度49% 测试日期2016年12月19日 变压器铭牌参数 变压器型号SCB10-1600/10 额定电压10±2X2.5%/0.4kV 变压器额定容量1600kVA 联结组别Dyn11 出厂序号1610002497 生产日期2013年09月生产厂家海南金盘电器有限公司 测试依据：《电力设备预防性试验规程》DL/T 596-1996 测试标准：1、直流电阻：相间电阻差别不大于三相平均值的4%；线间电阻差别不大于三相平均值的2%。2、绝缘电阻：换算至同一温度下，与前一次测试结果对比应无明显变化。3、交流耐压值：10kV侧为24kV。 测试仪器：1、直流电阻测试仪（10kV直流电阻测试仪9301）；2、ZC11D-10型摇表（2500V）；3、交流耐压测试仪（XJYD-5/50交流耐压仪） 一、直流电阻测试数据： 分接位置 10kV侧直流电阻400V侧直流电阻 A←→B B←→C C←→A ΔR%a0 b0 c0 ΔR% 1（运行位置）0.4077Ω0.4082Ω0.4071Ω0.27%0.0002020Ω0.0002040Ω0.0002017Ω 1.13%二、绝缘电阻测试数据： 测试位置工频耐压前测试的数据工频耐压后测试的数据10kV侧对400V侧接地≮2500+MΩ≮2500+MΩ 400V侧对10kV侧接地≮2500+MΩ≮2500+MΩ 三、工频交流耐压测试： 测试位置测试电压测试时间10kV侧对400V侧接地24kV 1分钟 测试情况说明1、直流电阻测试数据在要求标准误差范围之内。2、绝缘电阻测试工频耐压测试前后的电阻值没有明显变化。3、按照标准要求的测试电压，工频耐压测试后没有发生击穿、闪咯、发热现象。 测试结论说明以上测试数据合格测试人员（手写签字） 3
变压器预防性试验分析 调整试验所王保庆 摘要 变压器是电力系统中输变电能的重要设备,它担负着电压、电流的转换任务,它的性能好坏直接影响到系统的安全和经济运行.由于电力变压器多在室外露天下工作,承受着多种恶劣和复杂条件的考验,因此必须对它的导磁、导电和绝缘部件等进行定期试验,以检验其各项性能是否符合有关规程的要求,发现威胁安全运行的缺陷,从而进行及时的处理,以防患于未然。 电力变压器试验一般分为工厂试验和交接预防性试验两类.工厂试验主要包括工序间半成品试验、成品出厂试验、型式试验和特殊试验等; 交接预防性试验主要包括交接验收、大修、小修和故障检修试验等;本次论文主要针对的是交接预防性试验,它的试验目的主要有绝缘试验和特性试验两部分。 本次主要是结合工作实际，对预变压器防性试验进行分析。 关键词：变压器测量绝缘特性
前言 根据《电力设备交接和预防性试验规程》规定的试验项目及试验顺序, 主要包括： 1.绝缘油试验； 2绕组连同套管的直流电阻； 3.检查所有分接头的的电压比； 4检查变压器的三相接线组别和引出线的极性； 5测量与铁芯绝缘的各紧固件及铁芯的绝缘电阻； 6 非纯瓷套管的试验； 7 有载调压切换装置的检查和试验； 8 测量绕组连同套管的绝缘电阻、吸收比或极化指数； 9 测量绕组连同套管的介质损耗角正切值tanδ； 10 测量绕组连同套管的直流泄漏电流； 11 变压器绕组变形试验； 12 绕组连同套管的交流耐压试验； 13 绕组连同套管的长时感应电压试验带局部放电试验； 其中绝缘试验包括: 1.油箱和套管中绝缘油试验； 2.测量与铁芯绝缘的各紧固件及铁芯的绝缘电阻; 3.测量线圈的绝缘电阻和吸收比; 4.测量线圈连同套管的介质； 5.损失角正切值; 6.测量非纯瓷套管的试验； 7.绕组连同套管的泄露电流; 8.线圈连同套管的交流耐压试验。 特性试验包括: 1.测量线圈的直流电阻;检查线圈所有分接头的变压比; 2.检查三相变压器的接线组别和单相变压器引出线的极性; 3.测量容量为3150KVA及以上变压器在额定电压下的空载电流和空载损 耗;短路特性和温升试验等。
Safety is the goal, prevention is the means, and achieving or realizing the goal of safety is the basic connotation of safety prevention. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 电气预防性试验安全措施(通用 版)
电气预防性试验安全措施(通用版)导语：做好准备和保护，以应付攻击或者避免受害，从而使被保护对象处于没有危险、不受侵害、不出现事故的安全状态。显而易见，安全是目的，防范是手段，通过防范的手段达到或实现安全的目的，就是安全防范的基本内涵。 为做好本次电气预防性试验，特制定如下安全措施。 其试验工艺流程为：准备试验器材→停、送电→做试验→清理现场。 存在风险：触电伤人事故。 一、地面部分： 1、参加试验的人员身体必须健康，具备一定的电气专业知识，熟悉电气试验工作，会触电急救法和人工呼吸法。参加试验人员必须经培训合格，并取得相关专业的上岗证，方可参加本次施工作业。 2、试验负责人从事高压工作必须有5年以上的工作经验，并熟悉试验步骤及供电系统情况的人员担当。 3、工作人员必须熟悉供电系统情况，掌握倒闸操作顺序，了解运行方式。操作时严格按工作票、和工作监护执行。 4、高压试验仪器外壳必须可靠接地，按地线必须用截面不小于25平方毫米的多股铜线，被试设备的金属外壳应可靠接地；高压引线牢
固，试验用导线应使用截面不小于2.5平方毫米的绝缘软线。 5、高压试验现场应设临时遮栏或拉绳，并挂警示牌和设专人警戒防止他人误入。遮栏距带电体不小于1米。 6、长距离电缆试验，电缆的另一端应设专人监视，中间应放专人巡回监视。 7、试验完毕后，被试设备、滤波电容及试验变压器要对地放电，放电时应使用高压放电棒，带绝缘手套，穿绝缘靴。放电时应待被试设备自然放电1分钟以上，方可进行人工放电。 8、在试验期间突遇雷雨天气时应立即停止试验。 9、当泄漏电流突然变化，随时间增长或电压升高，不成比例地上升，以及有闪烁放电击穿等现象时，应停止试验，必须查出原因后方可进行。 10、在工作之前，必须先停电、验电、放电、封地线，严禁带电作业、严禁不封地线工作。 11、试验操作者必须带绝缘手套，穿绝缘靴并设有一人监护，试验期间严禁打闹嘻笑。 12、加压试验前应有2人详细检查仪器状况及其接线，确认无误后通知无关人员离开试验现场，并取得负责人的同意，方可加压试验。
设备预防性试验周期暂行规定 1 总则 1.1本规定对电力设备预防性试验周期进行重新调整。 1.2 试验周期调整的依据及原则 1.2.1严格执行《电力设备预防性试验规程》（DL/T596-1996），预试周期的调整在规程允许的范围内进行。 1.2.2严格执行辽电生[2004]293号《220千伏输变电设备检修予试实施意见》。 1.2.3试验周期及项目的调整力求慎重、依据充分，科学合理，符合设备状况及检测能力。 1.2.4每年春检前进行一次全部应试设备的清理工作，将需跟踪监视或缩短周期的设备单独列出，以便于公司调度进行总体安排。 2 适用范围 2.1本规定适用于沈阳供电公司各电压等级运行的电力设备，交接后待投运的新设备及备品。 2.2 本规定未涉及的内容均应执行《电力设备预防性试验规程》（DL/T596-1996）、其它相关标准及上级有关规定。 3 电力设备预试周期 3.1 电力设备预试周期见附录一。
3.2 电力设备试验项目、周期、标准的有关要求见附录二。 4 其它 4.1 运行中的电力设备经市内平坦道路整体运输可不再进行试验。 4.2 66kV及以上充油设备停运一年以上在投运前应按大修后试验项目和标准进行试验。 4.3 66kV及以上变压器补充油必须经过色谱分析试验合格后方可补充，备用油击穿电压及水分试验成绩有效期在每年6月15日至8月31日内为10天，其余时间为20天。4.4 新设备投运一年后原则上应进行跟踪试验，有特殊规定的设备除外。 4.5组合电器内所属设备不做预试。 4.6 220kV主变中性点用10kV电流互感器的预试周期为2年，只测绝缘电阻。 4.7遇到特殊情况需要改变试验项目、周期或要求时，对220kV的主要设备（如：变压器）等应报上级主管部门批准，对其它设备可经本公司总工程师审查批准后执行。 附录一电气设备绝缘预防性试验周期
电气设备试验报告的格式 （2016版） XXXXXX公司编制
目录 1 规范性引用文件 (1) 2 术语和定义 (1) 3 基本规定 (2) 表1.1 同步发电机试验报告 (4) 表1.2 中频发电机试验报告 (13) 表2.1 高压交流电动机试验报告 (17) 表2.2 100KW及以上低压交流电动机试验报告 (24) 表2.3 100KW以下低压交流电动机试验报告 (30) 表3.1 直流发电机试验报告 (31) 表3.2 直流电动机试验报告 (37) 表4.1 1600kVA以上三相油浸式电力变压器试验报告 (43) 表4.2 1600kVA以上单相油浸式电力变压器试验报告 (55) 表4.3 1600kVA以上三相三圈有载调压油浸式电力变压器试验报告 (66) 表4.4 1600kVA以上单相油浸式自耦电力变压器试验报告 (84)
表4.5 1600kVA及以下油浸式电力变压器试验报告 (96) 表4.6 干式电力变压器试验报告 (106) 表4.7 油浸式电抗器试验报告 (115) 表4.8 干式电抗器试验报告 (125) 表4.9 消弧线圈试验报告 (129) 表5.1 油浸式电压互感器试验报告 (135) 表5.2 电容式电压互感器试验报告 (146) 表5.3 干式固体结构电压互感器试验报告 (157) 表5.4 油浸式电流互感器试验报告 (166) 表5.5 干式固体结构电流互感器试验报告 (183) 表5.6 套管式电流互感器试验报告 (194) 绝缘电流互感器试验报告 (206) 表5.7 SF 6 表6.1 SF 断路器试验报告 (221) 6 封闭式组合电器试验报告 (238) 表6.2 SF 6 气体含水量测试报告 (241) 表6.3 GIS密封性及SF 6
电力变压器预防性试验 分析报告 Revised by Petrel at 2021
电气设备预防性试验报告试验日期温度：℃湿度：% 试验仪器日本共立3125A绝缘电阻测试仪、福禄克F17B数字万用表、武汉特试JYR50B直流电阻测试仪、扬州宝测AI-6000自动抗干扰精密介损仪 一、试验项目及要求 引用规程规范：DL/T596-2005《电力设备预防性试验规程》序号试验项目技术要求 1 绕组绝缘电阻和 吸收比 1)试验电压≥DC2500V。 2)绝缘电阻换算至同一温度下，与前一次测试结果相比应无明 显变化。 3)吸收比（10-30℃）不低于1.3。 2 绕组直流电阻1)只测试运行档位。 2)各相绕组直流电阻值相互间差别不应大于三相平均值的4%。 3)线间差别不大于三相平均值的2%。 4)与前一次相同部位测得值比较，其变化不应大于2%。 3 绕组泄漏电流1)高压侧试验电压40kV，低压侧试验电压10kV。 2)1min时泄漏电流值与前一次测试结果相比应无明显变化。 4 绕组的1)20℃时高压侧tgδ不大于0.8%，低压侧不大于1.5%。 2)tgδ值与历年的数值比较不应有显着变化(一般 不大于30%) 3)试验电压10kV。 4)非被试绕组应接地或屏蔽 一、设备型号及铭牌数据 名称电力变压器型号额定容量额定电压额定电流额定频率相数联结组别海拔冷却方式空载电流空载损耗负载损耗短路阻抗出厂编号出厂日期生产厂家 二、绝缘电阻（ΜΩ） 测试绕组试验 电压 2018年交接试验 15s 60s 吸收比15s 60s 吸收比 高压-低压及地 2500V 低压-高压及地 结论 三、绕组直流电阻 试验项目2018年交接试验
文件编号：GD/FS-1601 （解决方案范本系列） 电气预防性试验安全技术 措施详细版 A Specific Measure To Solve A Certain Problem, The Process Includes Determining The Problem Object And Influence Scope, Analyzing The Problem, Cost Planning, And Finally Implementing. 编辑：_________________ 单位：_________________ 日期：_________________
电气预防性试验安全技术措施详细 版 提示语：本解决方案文件适合使用于对某一问题，或行业提出的一个解决问题的具体措施，过程包含确定问题对象和影响范围，分析问题，提出解决问题的办法和建议，成本规划和可行性分析，最后执行。，文档所展示内容即为所得，可在下载完成后直接进行编辑。 1、试验人员必须熟悉试验设备的性能、原理、接线方式和试验方法。 2、对电气设备进行耐压试验时，应严格执行工作票制度及“停电、验电、放电”制度。 3、试验前应将被试设备与供电系统分离。 4、升压器铁芯及外壳应可靠接地，升压器与被试设备的连接导线截面不小于2.5mm?，并用铜芯多股加强绝缘的导线，且不得拖地或挂搭在金属物上。 5、试验地点应设置醒目的临时围栏，悬挂“高压危险”警示牌，并设专人监护，对电缆进行试验时，另一头也应设人监护。
6、操作者必须穿绝缘靴，站在绝缘台上，与带电部分的距离不小于0.7米。 7、试验前必须对试验设备的接线、仪表及被试设备进行复验，确认无误后，所有人员撤离后，方可加压试验。 8、试验过程中，操作人员应精力集中，随时警戒异常情况的发生。 9、试验过程中，若发现放电现象，不得用手指指向放电处。 10、试验过程中要及时填写记录试验数据，将试验数据结果送队存档。 11、试验变更或结束后，将调压器应先调零，后切断电源并对设备及被试设备进行充分放电。 12、对井下电气设备进行试验时，必须填写申请工作票，经调度许可，试验地点必须经瓦斯检查员
电力设备预防性试验规程 Last revision date: 13 December 2020.
Q/CSG 中国南方电网有限责任公司企业标准 Q/CSG 电力设备预防性试验规程 2011-10-26发布2011-10-26实施 中国南方电网有限责任公司 发布
目次
前言 预防性试验是电力设备运行和维护工作中的一个重要环节，是保证电力系统安全运行的有效手段之一。预防性试验规程是电力系统技术监督工作的主要依据，2004年以来，中国南方电网有限责任公司企业标准Q/CSG 1 0007—2004《电力设备预防性试验规程》对电力生产起到了重要的作用。但近年来,随着对供电可靠性要求的提高，新设备大量涌现，带电测试、在线监测技术不断进步，为减少定期停电时间，提高设备可用率，促进状态监测（检测）技术开展，适应南方电网公司管理与设备的实际情况，需要对原标准进行修编。 本标准的提出以2004年以来新颁布的相关国家标准、行业标准和有关反事故技术措施规定为依据，结合电力设备管理现状，充分考虑未来发展需求，适用于中国南方电网有限责任公司的电力设备预防性试验工作。 本标准的附录A是规范性附录，附录B、附录C、附录D、附录E是资料性附录。 本标准由中国南方电网有限责任公司生产技术部提出、归口并解释。 本标准主要起草单位：广东电网公司电力科学研究院、广东电网公司广州供电局、广东电网公司佛山供电局。 本标准主要起草人：何宏明，王红斌，吴琼，李谦，卢启付，刘平原，王勇，喇元，付强，庄贤盛，梁文进，姚森敬，欧阳旭东，李端姣，陆国俊，黄松波，黄慧红，赵卫民，金向朝等。 本标准主要审查人：皇甫学真陈建福黄志伟谢植飚姜虹云刘辉黄星赵现平等 本标准由中国南方电网有限责任公司标准化委员会批准。 本标准自2011年10月26日起实施。 本标准自实施之日起，原Q/CSG 1 0007—2004《电力设备预防性试验规程》废止。凡公司执行的其它标准涉及电力设备预防性试验的项目、内容、要求等与本标准有不相符的，以本标准为准。 执行中如有问题和意见，请及时反馈中国南方电网有限责任公司生产技术部。
一、试验细则 1目的 用于电力变压器预防性试验(定期、大修、必要时)。 2范围 电压等级为110kV的电力变压器。 3责任和权限 3.1负责试验技术的主管施工员应在试验工作前负责编写试验技术方案；并依据经批准的试验方案进行试验；负责对试验报告中数据的正确性进行审核；对试验数据中的疑点进行复核；必要时，通知该项试验人员重新复试。对试验报告中的试验项目、数据是否符合规范要求负责。 3.2参加试验的人员应该熟知试验工作内容、标准规范；依据试验方案中确定的方法进行试验；认真填写试验记录；维护试验仪器设备。对试验结果的真实性、正确性和有效性负责。 4依据标准 4.1《电力设备预防性试验规程》 DL/T 596-1996 4.2《电力设备交接和预防性试验规程》华北电力集团公司2000年 5工作程序 5.1使用的仪器设备 5.2试验环境条件 5.2.1试验环境温度不低于5℃；相对湿度：≯80%； 5.2.2试验区域内无交叉施工、无振动、无强电、磁场干扰等妨碍试验的工作。
5.2.3高压试验时，在试验区域内不得有造成其他人危险的因素。 5.2.4电源电压波动幅度不超过±5%；电源电压的畸变率不超过5%，试验电源频率与额定频率之差应在额定频率的1%以内。 5.3试验前的准备工作 5.3.1 制定试验技术方案，进行技术交底。 5.3.2 布置试验场地，对正常试验和特殊性试验必须有试验接线图。 5.3.3 试验接线后需经第二人按结线图复查，以保证接线正确。 5.3.4 试验前应检查工作电源及接地是否可靠。 5.4试验方法 5.4.1测量绕组的直流电阻 1) 试验周期为定期、无励磁调压变压器变换分接位置后、有载调压变压器的分接开关检修后（在所有分接侧）、大修后、必要时。 2) 测量应在正在运行的分接头位置上进行；无励磁调压变压器应在使用的分接锁定后测量；有载调压变压器可在经常运行的分接上下几个分接处测量。 3) 对1600kVA 及以下三相变压器，各相测得值的相互差值不应大于三相平均值的4%，线间测得值的相互差值不应大于三相平均值的2%；1600kVA 以上的三相变压器，各相测得值的相互差值不应大于三相平均值的2%，线间测得值的相互差值不应大于三相平均值的1%；三相电阻不平衡率计算： 4) 直阻测量方法： a) 用感性负载速测欧姆计测量绕组直流电阻时，其接线及测量方法应符合测试仪器的技术要求。 b) 用双臂电桥测量时，双臂电桥测量引线的接线如下： 双臂电桥测量接线图 % 100?-=三相算术平均值 最小值三相实测最大值不平衡率
#1发电机试验报告 一、绝缘电阻(Ω) 绝缘电阻 15":2000M Ω 60":4500M Ω 吸收比 2.25 二、直流电阻(Ω) 项 目 AB AO BC BO AC CO 直流电阻 2.262M Ω 2.267M Ω 2.258M Ω 三、直流泄露 试验电压(KV) 0.5U 1U 1.5U 直流泄露(uA) Max=0.010ma min=0.001ma Max=0.039ma min=0.001ma Max=0.006ma min=0.001ma 四、交流耐压 施加电压 耐受时间 电容电流 试验使用仪器 仪器型号 仪器名称 仪器编号 绝缘电阻 NL3102 绝缘电阻测试仪 06 直流电阻 JD2510A 直流电阻测试仪 03 直流泄露 SHT120/2 直流高压发生器 09 交流耐压 YDQ (J.Z) 交流高压发生器 07 型号 QF--30--2 额定电流 3235A 额定电压 6300V 设备 #1发电机 容量 35294KV A 生产日期 2004.3 转速 3000r/min 生产厂家 武汉汽轮机 试验时间 2012.3.30 试验人： 结 论
#1磨煤机试验报告 一、绝缘电阻(Ω) 绝缘电阻 15":1000M Ω 60":25000M Ω 吸收比 2.5 二、直流电阻(Ω) 项 目 AB BC AC 直流电阻 3.60024Ω 3.60717Ω 3.60320Ω 三、直流泄露 试验电压(KV) 1U 1.5U 8KV 2U 3.0U 直流泄露(uA) 0.007mA 0.005mA 四、交流耐压 施加电压 耐受时间 电容电流 试验使用仪器 仪器型号 仪器名称 仪器编号 绝缘电阻 NL3102 绝缘电阻测试仪 06 直流电阻 JD2510A 直流电阻测试仪 03 直流泄露 SHT120/2 直流高压发生器 09 交流耐压 YDQ (J.Z) 交流高压发生器 07 型号 JS1410--8 额定电流 36A 额定电压 6000V 设备 #1磨煤机 容量 280KV 生产日期 2004.7 转速 740r/min 生产厂家 山西防爆电机厂 试验时间 试验人：
电力设备预防性试验及维护 合同编号: 电力设备预防性试验及维护 合 同 书 甲方:湖北晋煤金楚化肥有限责任公司 乙方:湖北聚能电力开发有限公司 甲方:湖北晋煤金楚化肥有限责任公司 乙方:湖北聚能电力开发有限公司 为了更好地保障甲方电力设备设施与用电的安全,甲、乙双方 在平等自愿的基础上,经充分协商,就乙方为甲方指定的高压配电 设备及线路进行预防性试验及维护事宜,签订本合同。 一、服务范围
110KV变电站一座、110KV线路5、5公里 二、服务项目 按客户约定的时间对上述约定内容进行定期检测、维护并出具 检测报告。 三、服务内容 试验服务: 1、结合现场实际情况及服务项目附表,与甲方配合完成配电设备的 停、送电工作、线路维护工作。 2、乙方派出持有高压电工进网作业许可证的作业人员(试用期 或临时进入施工现场的人员须经“安规”考试合格),使用经 校准合格的试验仪器,并配备相关的工具、车辆等物资。 3、按中国国家电网公司JJL/T 596-1996《电力设备预防性试验规 程》标准对附件所列电力设备进行测试,并在试验完毕后出具 《试验报告》。 4、对测试发现的不合格的设备出具处理意见。 5、试验及维护设备有缺陷需进行维修、改造或更换的,更换材料 及维修、改造等费用另计(费用由甲方承担)。 维护服务: 1、对甲方指定的上述高压配电设备进行一次检测、维护。 2、乙方免费提供电力技术咨询。 3、设置紧急事故报障电话,乙方在接报后及时组织工程人员处理, 但涉及设备材料更换、大修(吊芯)等费用由甲方承担。 四、服务标准 按照中国国家电网公司DL/T 596-1996《电力设备预防性试验规程》规定的有关项目与标准进行相关的试验。 五、甲方的权利与义务 1、甲方有权检查乙方的服务履行情况。 2、在乙方提供服务时,如因乙方操作失误对甲方的设备造成了损 坏,甲方有权要求乙方赔偿。如因甲方的电力设备设施残旧、
电力设备预防性试验规程 Preventive test code for electric power equipment DL/T596—1996 中华人民共和国电力行业标准 DL/T596—1996 电力设备预防性试验规程 Preventive test code for electric power equipment 中华人民共和国电力工业部1996-09-25批准1997-01-01实施 前言 预防性试验是电力设备运行和维护工作中的一个重要环节，是保证电力系统安全运行的有效手段之一。预防性试验规程是电力系统绝缘监督工作的主要依据，在我国已有40年的使用经验。1985年由原水利电力部颁发的《电气设备预防性试验规程》，适用于330kV及以下的设备，该规程在生产中发挥了重要作用，并积累了丰富的经验。随着电力生产规模的扩大和技术水平的提高，电力设备品种、参数和技术性能有较大的发展，需要对1985年颁布的规程进行补充和修改。1991年电力工业部组织有关人员在广泛征求意见的基础上，对该规程进行了修订，同时把电压等级扩大到500kV，并更名为《电力设备预防性试验规程》。 本标准从1997年1月1日起实施。 本标准从生效之日起代替1985年原水利电力部颁发的《电气设备预防性试验规程》，凡其它规程、规定涉及电力设备预防性试验的项目、内容、要求等与本规程有抵触的，以本标准为准。 本标准的附录A、附录B是标准的附录。 本标准的附录C、附录D、附录E、附录F、附录G是提示的附录。 本标准由中华人民共和国电力工业部安全监察及生产协调司和国家电力调度通信中心提出。 本标准起草单位：电力工业部电力科学研究院、电力工业部武汉高压研究所、电力工业部西安热工研究院、华北电力科学研究院、西北电力试验研究院、华中电力试验研究所、东北电力科学研究院、华东电力试验研究院等。 本标准主要起草人：王乃庆、王火昆明、冯复生、凌愍、陈英、曹荣江、白健群、樊力、盛国钊、孙桂兰、孟玉婵、周慧娟等。 1范围 本标准规定了各种电力设备预防性试验的项目、周期和要求，用以判断设备是否符合运行条件，预防设备损坏，保证安全运行。 本标准适用于500kV及以下的交流电力设备。 本标准不适用于高压直流输电设备、矿用及其它特殊条件下使用的电力设备，也不适用于电力系统的继电保护装置、自动装置、测量装置等电气设备和安全用具。 从国外进口的设备应以该设备的产品标准为基础，参照本标准执行。 2引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB261—83石油产品闪点测定法 GB264—83石油产品酸值测定法 GB311—83高压输变电设备的绝缘配合高电压试验技术 GB/T507—86绝缘油介电强度测定法 GB/T511—88石油产品和添加剂机械杂质测定法 GB～5—85电力变压器 GB2536—90变压器油
常用电气设备预防性试验项目
电气设备预防性试验项目明细 一、电力变压器电气试验项目 1、测量绕组绝缘电阻、吸收比和极化指数。 2、测量绕组泄漏电流。 3、测量绕组介质损耗因数tanδ。 4、交流耐压试验。 5、测量电容型套管的介质损耗因数tanδ和电容值。 6、测量轭铁梁和穿芯螺栓（可接触到）的绝缘电阻，测量铁芯对地，铁芯对轭铁梁、穿芯螺栓对铁芯的绝缘电阻。 7、测量绕组直流电阻。 8、检查绕组所有分接头的电压比。 9、校正三相变压器的组别和单相变压器的极性。 10、测量空载电流和空载损耗。 11、绝缘油试验及油中溶解气体色谱分析。 12、检查有载分接开关的动作情况。 二、 高压开关柜：微机综合保护动作试验。保护装置的校验（包括所投的保护及重合闸），检查，包括回路绝缘和回路完好性检查（一次加电流试验），在就是传动试验。还有就是零漂的校正 高压断路器需要做的电气试验项目： 1、绝缘电阻试验。
2、40.5KV及少油断路器的泄漏电流试验。 3、40.5KV及以上非纯瓷套管和多油断路器的介质损耗因数tan δ试验。 4、测量合分闸电磁铁绕组的绝缘电阻。 5、测量断路器并联电容的C X和tanδ。 6、测量导通回路电阻。 7、交流耐压试验。 8、断路器分闸、合闸的速度、时间、同期性等机械特性试验。 9、检查分合闸电磁铁绕组的最低动作电压。 10、远方操作试验。 11、绝缘油试验。 12、SF6断路器的气体泄漏及微水试验。 三、高压电动机 1、定子绕组的绝缘电阻和吸收比。 2、定子绕组的直流电阻测量。 3、定子绕组泄漏电流和直流耐压试验。 4、定子绕组的交流耐压试验。 四、高压电缆 1、绝缘电阻测量 2、直流耐压试验与泄漏电流的测量 五、避雷器 1、外观检查。
油浸式电力变压器预防性试验 作业指导书 编码：LSKYS-04 二○一七年十月
作业指导书签名页 项目名称 作业内容 批准年月日审核年月日编写年月日注
目录 1. 适用范围 (1) 2. 编写依据 (1) 3. 作业流程 (2) 4. 安全风险辨析与预控 (3) 5. 作业准备 (4) 5.1 人员配备 (4) 5.2 工器具及仪器仪表配置 (4) 6.作业方法 (5) 6.1非纯瓷套管试验 (5) 6.2 有载调压切换装置的检查和试验 (5) 6.3 测量绕组连同套管的直流电阻 (5) 6.4检查所有分接头的电压比 (5) 6.5检查变压器的三相接线组别和单相变压器引出线的极性 (5) 6.6绝缘油取样试验 (5) 6.7 绝缘电阻、吸收比或极化指数测量 (5) 6.8 测量绕组连同套管的介质损耗角正切值tanδ (5) 6.9 测量绕组连同套管的直流泄漏电流 (6) 6.10 特殊试验（具体试验作业指导书见特殊性试验部分） (6) 7. 质量控制措施及检验标准 (6) 7．1质量控制措施 (6) 7．2检验标准 (8) 8验收记录 (8) 9调试记录 (8)
1. 适用范围 本作业指导书适用于油浸式电力变压器。 2. 编写依据 表2-1 引用标准及规范名称 序号标准及规范名称颁发机构 1 DL/T 596-1996 电力设备预防性试验规程中华人民共和国电力工业部 2 Q/CSG114002-2011 电力设备预防性试验规程中国南方电网有限责任公司 3 DL 408-1991 电业安全工作规程（发电厂和变电 站电气部分） 中华人民共和国能源部
