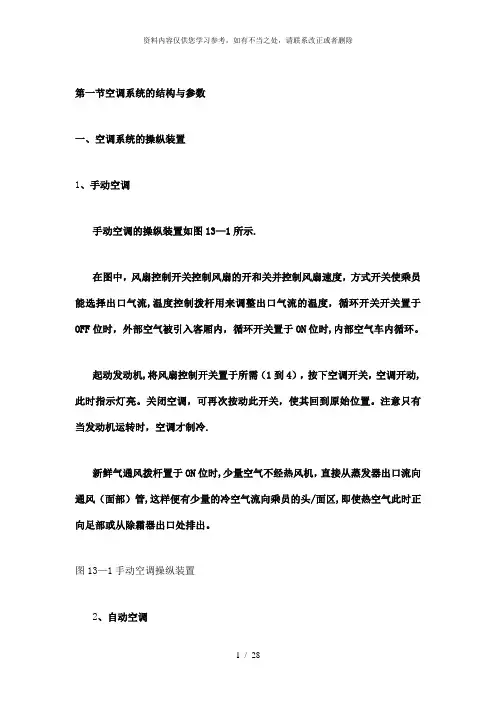

图13-2-79 手动空调系统电路原理图（L.H.D.型）注：本图所示的所有插接件均为零件一侧的插接件，用双圈“◎”表示的各零件一侧的插接件与线束侧插接件连接，插接件上的端口号与单圈“○”圈出的线号一致。下同。
图13-2-80 手动空调系统电路原理图（R.H.D.型）
图13-2-81（a）手动空调系统电路图（L.H.D.型）
续
图13-2-81（b）手动空调系统电路图（L.H.D.型）
图13-2-82（a）手动空调系统电路图（R.H.D.型）
续
图13-2-82（b）手动空调系统电路图（R.H.D.型）
图13-2-83 自动空调系统电路原理图
图13-2-84（a）自动空调系统电路图（带触媒的车型）
续
图13-2-84（b）自动空调系统电路图（带触媒的车型）
图13-2-85（a）自动空调系统电路图（不带触媒的车型）
续
图13-2-85（b）自动空调系统电路图（不带触媒的车型）
空调工作原理及电路控制详解 近年来，我国空调器产业的发展十分迅猛，2000年我国空调行业的生产规模便已经发展到1800万台左右，2003年度我国家用空调器行业的总生产能力已超过4000万台，2004年度这一数据已经扩大到了5500万台。目前，中国的空调器产量已占世界总产量的3/5左右，中国已成为名副其实的空调器制造大国，也正在逐渐成为全球空调器生产基地。在过去的五年中，中国空调器行业的工业总产值和销售收入都经历了持续的增长，其中2001年度、2003年度和2004年度的增长尤为显着。 此外，近年来，百户城市居民家庭的空调器拥有量每年都有显着提高。空调拥有量在各地区差异较大。随着国内市场的扩大, 中国的空调器出口也在连年迅速增长，空调器出口额占家电产品出口总额的份额也在不断提高。2002年度、2003年度和2004年度我国空调产品的出口保持了十分强劲的增长势头，其中2003年度国内空调企业的出口额首次突破千万台大关，超过了1400台。2004年度国内空调器企业的出口量更是超过了2300万台，与国内销量形成了齐头并进的格局。这篇文章的主要目的是希望能够大力推动SPMC65系列芯片的应用，并根据国家标准验证其性能，走进国内各家电生产厂家。 1 空调工作原理 （1）制冷原理 图 1-1空调制冷原理 空调制冷原理如图 1?1所示，空调工作时，制冷系统内的低压、低温制冷剂蒸汽被压缩机吸入，经压缩为高压、高温的过热蒸汽后排至冷凝器；同时室外侧风扇吸入的室外空气流经冷凝器，带走制冷剂放出的热量，使高压、高温的制冷剂蒸汽凝结为高压液体。高压液体经过节流毛细管降压降温流入蒸发器，并在相应的低压下蒸发，吸取周围热量；同时室内侧风扇使室内空气不断进入蒸发器的肋片间进行热交换，并将放热后的变冷的气体送向室内。如此，室内外空气不断循环流动，达到降低温度的目的。 （2）制热原理
电气控制电路基础（电气原理图） 电气控制系统图一般有三种：电气原理图、电器布置图和电气安装接线图。 这里重点介绍电气原理图。 电气原理图目的是便于阅读和分析控制线路，应根据结构简单、层次分明清晰的原则，采用电器元件展开形式绘制。它包括所有电器元件的导电部件和接线端子，但并不按照电器元件的实际布置位置来绘制, 也不反映电器元件的实际大小。 电气原理图一般分主电路和辅助电路（控制电路）两部分。 主电路是电气控制线路中大电流通过的部分，包括从电源到电机之间相连的电器元件；一般由组合开关、主熔断器、接触器主触点、热继电器的热元件和电动机等组成。 辅助电路是控制线路中除主电路以外的电路，其流过的电流比较小和辅助电路包括控制电路、照明电路、信号电路和保护电路。其中控制电路是由按钮、接触器和继电器的线圈及辅助触点、热继电器触点、保护电器触点等组成。 电气原理图中所有电器元件都应采用国家标准中统一规定的图形符号和文字符号表示。 电气原理图中电器元件的布局 电气原理图中电器元件的布局，应根据便于阅读原则安排。主电路安排
在图面左侧或上方，辅助电路安排在图面右侧或下方。无论主电路还是辅助电路，均按功能布置，尽可能按动作顺序从上到下，从左到右排列。 电气原理图中，当同一电器元件的不同部件（如线圈、触点）分散在不同位置时，为了表示是同一元件，要在电器元件的不同部件处标注统一的文字符号。对于同类器件，要在其文字符号后加数字序号来区别。如两个接触器，可用KM、KMZ文字符号区别。 电气原理图中，所有电器的可动部分均按没有通电或没有外力作用时的状态画出。 对于继电器、接触器的触点，按其线圈不通电时的状态画出，控制器按手柄处于零位时的状态画出；对于按钮、行程开关等触点按未受外力作用时的状态画出。 电气原理图中，应尽量减少线条和避免线条交叉。各导线之间有电联系时，在导线交点处画实心圆点。根据图面布置需要，可以将图形符号旋转绘制，一般逆时针方向旋转900,但文字符号不可倒置。 图面区域的划分 图纸上方的1、2、3…等数字是图区的编号，它是为了便于检索 电气线路，方便阅读分析从而避免遗漏设置的。图区编号也可设置在图 的下方。 图区编号下方的的文字表明它对应的下方元件或电路的功能，使读者能清楚地知道某个元件或某部分电路的功能，以利于理解全部电路的工作原理。
相信大家都是非常注重生活质量的，无论是冬日还是夏日，空调都是必不可少的，下面，为你讲解空调相关知识： 电路工作原理： 1、交流220V经整流硅桥整流、电解电容滤波输出的约300V的峰值电压。此电压正极经开关变压器的绕组加到芯片内集成开关管的漏极D上；负极接开关管源极S 2、由于高频开关变压器T01初级绕组与次级绕组、辅助绕组极性相反，开关管IC901导通时，其漏极有电流流过，因此开关变压器T01初级绕组产生上正下负的感应电压，而副绕组则产生下正上负的电压，重庆格力空调售后，次级整流二极管未能导通，副绕组无电压输出，能量全部存储在开关变压器的初级；次级相当于开路。 3、当开关管截止时，初级绕组反极性，次级绕组同样也反极性使次级的整流二极管正向导通，初级绕组向次级绕组释放能量，即次级在开关管截止时获得能量。开关变压器的次级得到所需的高频脉冲电压，经整流、滤波、稳压后送给负载。由于次级
在开关管截止时获得能量，这样，电网的干扰就不能经开关变压器直接偶合给次级，具有较好的抗干扰能力。 4、辅助绕组经二极管D902、电阻R902，经过电解E903储能后接开关管IC101的电源脚，为开关管提供电源。 5、次级反馈采用由TL431组成的精密反馈电路，+12V电源经R905、R904分压后的取样电压，与TL431中的2.5V基准电压进行比较后产生误差电压，再经光藕去控制反馈电流大小，从而使芯片可以根据反馈电流的大小改变功率开关管的输出占 空比，来维持输出的+12V稳定，从而达到稳压目的。 6、开关电源电路还有一些保护的电路：由于开关管在关断的时候，由高频变压器漏感产生的尖峰电压会叠加电源上，损坏功率开关管。因此，在开关变压器初级绕组上增加钳位保护电路，由稳压二极管ZD901和快速二极管D901组成了吸收电路；使开关变压器初级绕组上之间的电压变化速率减缓。这样，一方面可以使开关管工作在较安全的工作区内，减小开关管的截止损耗；另一方面则可以使输出端的开关尖峰电平大大降低。
变频空调器通讯电路原理与维修技术 主讲：马保德
述： 变频空调器通讯故障是一种常见的电路故障，当通讯电路部分出现故障时，空调器的各种控制指令无法传送，空调器的各项功能均无法正常完成。在对变频空调器进行维修的过程中，经常会遇到空调器整机不能开机、室外机不工作、开机即出现整机保护等情况，根据实际维修经验，这些现象大多是由于通讯电路故障所引起的。
述： 变频空调器一般都带有故障代码显示，一旦通讯电路出现故障，空调器均会显示相应的故障代码，这对于故障范围的判定提供了非常方便的条件，但在实际维修中，单纯依赖故障代码并不容易直接找出具体故障点。确切地说，当空调器出现通讯故障的代码显示时，只能笼统的判定通讯回路异常，而具体的故障原因还需要对通讯电路做详细的检测方能查出。
变频空调器一般采用单通道半双工异步串行通讯方式，室内机与室外机之间通过以二进制编码形式组成的数据组进行各种数据信号的传递。下面以美的变频空调器为例对数据的编码方法及通讯规则进行介绍，以便于大家对通讯电路的理解。
一、通讯方式及其原理 、通讯数据的结构 主、副机间的通讯数据均由16个字节组成，每个字节由一组8位二进制编码构成，进行通讯时，首字节先发送一个代表开始识别码的字节，然后依次发送第1~16字节数据信息，最后发送一个结束识别码字节，至此完成一次通讯。每组通讯数据的内容如下表：
一、通讯方式及其原理 、通讯内容的编码方法 1）命令参数 第三字节为命令参数，由“要求对方传输参数的命令”和“给对方传输的命令”两部分组成，在8位编码中，高四位是要求对方传输参数的命令，低四位是传输给对方的命令，高四位和低四位可以自由组合。 0 0 0 0 0 0 0 0 要求对方传输参数向对方传输参数
铣床控制电路：
一、铣床的结构原理： 1、铣床的工作台及夹具
2、铣床的外形 3、铣床结构： ①、主轴；②、悬梁；③、刀杆支架；④、工件工作台；⑤、（工件工作台）左右进给操作手柄； ⑥、（工件工作台）前后进给操作手柄；⑦、（工件工作台）上下操作手柄；⑧、进给变速手柄及变速盘； ⑨、升降工作台；⑩、主轴变速盘及变速手柄；⑾、主轴电动机及进给电动机等等。
4、铣床的运动形式： ①、主轴运动：主轴带动铣刀作旋转运动，由M1拖动（为减小负载波动对加工质量影响，主轴上装有飞轮）； ②、进给运动：指工作台带动工件作上下、左右、前后6个方向的直线运动（由三根进给丝杆实现），及圆形工作台的旋转运动,由M2拖动； ③、辅助运动：指工作台带动工件作上下、左右、前后6个方向的快速运动，由M2与电磁离合器YC3（YC3又叫快速电磁离合器）联合拖动。 5、铣床对各运动形式的要求： ①、主轴旋转平稳，以保证加工质量（采用飞轮）； ②、铣削加工时，工件同一时刻只能作某一个方向的进给运动； ③、用圆形工作台加工时，不能移动，只能旋转； ④、主轴变速、进给变速用机械变速实现，为保证变速易于齿合，应有变速冲动控制； ⑤、据工艺要求，先主轴旋转后再进给运动； ⑥、为操作方便，应有两地控制。（机械离合器） 6、机床进给运动示意图：圆形工作台旋转传动链 横向移动传动链 （电磁离合器） YC2(正常进给) 垂直移动传动链 M2——— YC3（快速进给）纵向移动传动链 7、铣床的加工功能： ①、加工平面； ②、加工斜面； ③、加工沟槽； ④、（装上分度盘）可以铣切齿轮和螺旋面； ⑤、（装上园工作台）可以铣切凸轮和弧形槽。 二、铣床电路控制原理： 1、电路图（见上）
普遍认为修理空调电脑板很难，遇到故障总感无从下手。下面从维修角度介绍空调电脑板的工作原理及其检测与维修技巧。 一、空调器电脑板原理简介 电脑控制系统虽然复杂，但纵观各厂家电脑板，无一例外都是由微处理器（CPU）、检测电路（热敏电阻）、接收电路（接收头）、受控电路（继电器）、显示电路（发光管）等组成。实际控制板如图1所示。基本原理框图如图2所示。工作原理是CPU根据操作指令和对环境温度及机内工作状态的检测判断，发出控制指令，使各有关电路、压缩机、风机等按照预先设计的程序进行工作，同时将各种工作状态通过显示器显示出来。 二、电脑板各部分电路的作用及检修技巧 （一）电源电路 交流电压220V经保险管、压敏电阻、变压器、桥式整流、三端稳压集成（7812、7805）、滤波电容组成，如图3所示。
它的作用是给CPU和继电器提供+5V和+12V的直流电压。电源电路造成的故障现象是指示灯不亮，整机不工作。 检修方法： 电源电路故障特征是保险管完好无损和一开机就烧保险管。对于前者故障，可用万用表交流挡测量变压器初级及次级是否有220V和13V电压，若有，再用万用表直流挡测量7812与7805是否有+12V和+5V电压，这样即可区分故障部位。对于后者，说明电路存在短路，应用万用表欧姆挡进行阻值检测，以判断电路的短路部位。同时，还可采用分割法来检查，如可通过断开变压器初级绕组，通电试机，如果还烧保险管，说明烧保险管是由于压敏电阻或瓷片电容存在短路，否则，是由于变压器或整流管等有短路现象。 （二）感温电路 它是通过热敏电阻将环境温度、空调器蒸发器温度等温度的变化转化成一定数值电信号传给CPU，使空调器按人设定的状态运行，创造一个舒适的空间环境。感温电路的核心元件是热敏电阻，热敏电阻的故障主要是阻值变大或变小，造成CPU误动作，出现不停机或不运转，制冷异常的故障现象。
版本 2007 年 9 月Climatronic Basis 基础型自动空调装置 自 2007 年 6 月起 说明： 关于 继电器及保险丝位置 多芯插头连接 控制器和继电器 接地连接 →安装位置一览！ 关于 故障查找程序 →导航型故障查询程序

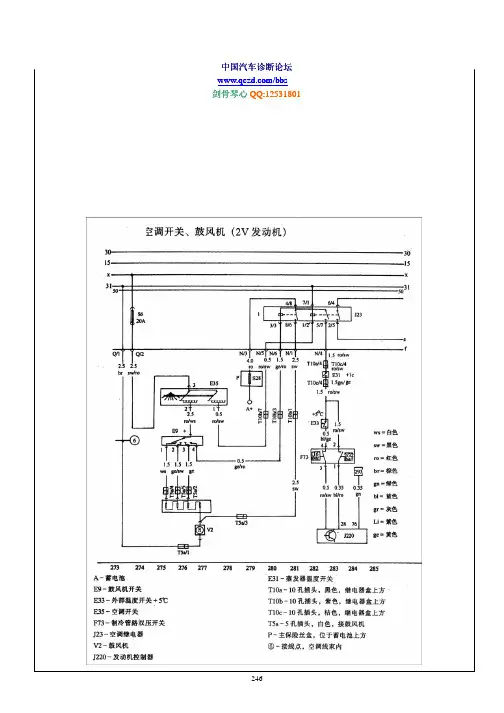

ws =白色sw =黑色ro =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =橘黄色rs =粉红色 Climatronic 自动空调控制器、新鲜空气鼓风机 F - 刹车灯开关J126 - 新鲜空气鼓风机控制器 J255 - Climatronic 控制器SD8 - 保险丝架 D 上的保险丝 8SD10 - 保险丝架 D 上的保险丝 10ST2 - 保险丝支架 2T4k - 4 芯黑色插头连接T6y - 6 芯棕色插头连接T20e - 20 芯插头连接T46s - 46 芯黑色插头连接，仪表板 CAN 分离插头 V2 - 新鲜空气鼓风机 81 -接地连接 1，在仪表板导线束中 135 -接地连接 2，在仪表板导线束中 687 - 接地点 1，在中央通道上 ? - 数据总线电缆（CAN 总线）#### - ? 保险丝布置见适用的电路图
ws =白色sw =黑色ro =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色ge =黄色or =橘黄色rs =粉红色 Climatronic 自动空调控制器、伺服马达、阳光照射光电传感器 G107 - 阳光照射光电传感器J160 - 循环泵继电器 J255 - Climatronic 控制器 N422 - 自动空调装置冷却液截止阀T4w - 4 芯插头连接T16i - 16 芯插头连接T17b - 17 芯蓝色插头连接，左侧 A 柱接线板T17q - 17 芯红色插头连接，在发动机舱电控箱中T20e - 20 芯插头连接 V68 - 温度风门伺服马达V102 - 中间出风口伺服马达V107 - 除霜风门伺服马达 97 -接地连接 1，在空调器导线束中 332 -接地连接 4，在仪表板导线束中 L9 -连接 1，在空调器导线束中 L31 -连接（5 伏），在空调器导线束中 B168 -连接（86），在车内导线束中 * - 仅适用于左驾驶车型** - 仅适用于右驾驶车型*** - ? 见适用的发动机电路图
只要一分钟，教你看懂电气控制电路图！ 看电气控制电路图一般方法是先看主电路，再看辅助电路，并用辅助电路的回路去研究主电路的控制程序。电气控制原理图一般是分为主电路和辅助电路两部分。其中的主电路是电气控制线路中大电流流过的部分，包括从电源到电机之间相连的 、“顺 除了合理地选择拖动、控制方案外，在控制线路中还设置了一系列电气保护和必要的电气联锁。在电气控制原理图的分析过程中，电气联锁与电气保护环节是一个重要内容，不能遗漏。 总体检查：经过“化整为零”，逐步分析了每一局部电路的工作原理以及各部分之间的控制关系之后，还必须用“集零为整”的方法检查整个控制线路，看是否有遗漏。
特别要从整体角度去进一步检查和理解各控制环节之间的联系，以达到正确理解原理图中每一个电气元器件的作用。 1、看主电路的步骤 第一步：看清主电路中用电设备。用电设备指消耗电能的用电器具或电气设备，看图首先要看清楚有几个用电器，它们的类别、用途、接线方式及一些不同要求等。 2 则可先排除照明、显示等与控制关系不密切的电路，以便集中精力进行分析。 第一步：看电源。首先看清电源的种类。是交流还是直流。其次。要看清辅助电路的电源是从什么地方接来的，及其电压等级。电源一般是从主电路的两条相线上接来，其电压为380V.也有从主电路的一条相线和一零线上接来，电压为单相220V；此外，也可以从专用隔离电源变压器接来，电压有140、127、36、6.3V等。辅助电
路为直流时，直流电源可从整流器、发电机组或放大器上接来，其电压一般为24、12、6、4.5、3V等。辅助电路中的一切电器元件的线圈额定电压必须与辅助电路电源电压一致。否则，电压低时电路元件不动作；电压高时，则会把电器元件线圈烧坏。 第二步：了解控制电路中所采用的各种继电器、接触器的用途。如采用了一些特殊 而是相互联系、相互制约的。这种互相控制的关系有时表现在一条回路中，有时表现在几条回路中。 第五步：研究其他电气设备和电器元件。如整流设备、照明灯等。 综上所述，电气控制电路图的查线看图法的要点为： （1）分析主电路。从主电路人手，根据每台电动机和执行电器的控制要求去分析各
目录 前言 第一章制冷技术的热力学理论基础 (1) 第一节热力学的基本概念 (1) 第二节热力学第一定律及其应用 (3) 第三节热力学第二定律及其应用 (6) 第四节气液集态变化及蒸气的热力性质 (8) 第二章空调器制冷原理 (1) 第三章. 2 第一节制冷剂、载冷剂与冷冻油 (12) 第二节蒸气压缩式制冷 (18) 第三节影响致冷系数的主要因素 (21) 第四节制冷设备 (23) 第五节空调器的性能 (37) 第四章房间空调器的结构 (41) 第一节空调器的型号 (41) 第二节空调器系统的组成 (42) 第三节整体式空调器的结构 (52) 第四节分体式空调器的结构 (54) 第五章空调器的电气控制 (58) 第一节电工学基础知识 (58) 第二节空调器基本控制电路原理 (62) 第三节空调器电路举例与分析 (71) 第六章房间空调器的维修 (75) 第一节一般故障检测方法、使用故障与安装故障 (75) 第二节制冷系统故障的维修 (79)
第三节电控系统故障的维修 (85) 第四节空调器常见故障与原因分析 (91) 附图 前言 格兰仕携二十亿步入空调行业，就是要以高起点、高质量为前提，制造更适合于广大消费者的空调，让格兰仕空调用户真正满意。我们在注重不断提高产品质量的基础上，格兰仕空调从开始就将空调售后服务工作视为企业的“品牌形象工程”。我们有信心创建格兰仕空调事业的辉煌！我们将继续努力，让顾客真正感动！ 《格兰仕空调原理与维修技术》教材的编写，就是为了让格兰仕空调特约技术服务部的服务人员更快地了解格兰仕空调产品的性能、特点；而更好地为格兰仕空调用户服务。本教材采用由浅入深的方法，从而满足不同学员的需求，通过理论与实践相结合的教学，以强化和提高各位学员的空调维修技能。 本教材以现在市场上销售的格兰仕空调为样机，主要讲解了制冷热力学基础、空调器制冷原理、房间空调器的基本结构、空调器电控原理和空调器维修的基本技术等方面的知识。我公司正在持续不断地设计开发新品种；同时，我们将根据推向市场的新机型编写新的教材，以帮助服务人员为用户服务。 本教材仅作为格兰仕空调服务人员的培训教材和自学参考书，未经格兰仕公司书面同意，任何单位和个人不得出售和翻版复印，违者将追究其法律责任。 本教材在编写过程中得到有关方面人士的协助，在此，谨对参与编写工作给予支持的有关人员表示衷心的感谢！ 鉴于时间和水平有限，本教材难免会有一些错误和疏漏，还望各位读者给予批评指正。 2
三相异步电机启动常见方法 1、定时自动循环控制电路 说明：（技师一） 1、题图中的三相异步电动机容量为1.5KW，要求电路能定时自动循环正反转控 制；正转维持时间为20秒钟，反转维持时间为40秒钟。 2、按原理图在配电板上配线，要求线路明快、工艺合理、接点牢靠。 3、简述电路工作原理。 注：时间继电器的延时时间不得小于15秒，时间调整应从长向短调。 定时自动循环控制电路电路工作原理：合上电源开关QF，按保持按钮SB2，中间继电器KA吸合，KA的自保触点与按钮SB2、KT1、KT2断电延时闭合的动断触点组成的串联电路并联，接通了起动控制电路。按起动按钮SB3，时间继电器KT1得电，其断电延时断开的动合触点KT1闭合，接触器KM1线圈得电，主触点闭合，电动机正转（正转维持时间为20秒计时开始）。同时KM1动合触点接通了时间继电器KT2，其串联在接触器KM2线圈回路中的断电延时断开的动合触点KT2闭合，由于KM1的互锁触点此时已断开，接触器KM2线圈不能通电。当正转维持时间结束后，断电延时断开的动合触点KT1断开,KM1释放，电动机正转停止。KM1的动断触点闭合，接触器KM2线圈得电，主触点闭合，电动机开始反转.同时KM1动合触点断开了时间继电器KT2线圈回路（反转维持时间为40秒计时开始）。这时KM2动合触点又接通了KT1线圈，断电延时断开的动合触点KT1闭合，为下次电动机正转作准备。因此时串联在接触器KM1线圈回路中的KM2互锁触点断开，接触器KM1线圈暂时不得电。与按钮SB2
串联的KT1、KT2断电延时闭合的动断触点是保证在电动机自动循环结束后，才能再次起动控制电路。热继电器FR常闭触点，是在电动机过负载或缺相过热时将控制电路自动断开，保护了电动机。 2、顺序控制电路（范例） 顺序控制电路（范例）工作原理：图A：KM2线圈电路由KM1线圈电路起动、停止控制环节之后接出。按下起动按钮SB2，KM1线圈得电吸合并自锁，此时才能控制KM2线圈电路。停止按钮SB3只能控制M2电动机的停转，停止按钮SB1为全停按钮。本电路只有满足M1电动机先起动的条件，才能起动M2电动机。 图B：控制电路由KM1线圈电路和KM2线圈电路单独构成。KM1的动合触点作为一控制条件，串接在KM2线圈电路中，只有KM1线圈得电吸合，其辅组助动合触点闭合，此时才能控制KM2线圈电路。停止按钮SB3只能控制M2电动机的停转，停止按钮SB1为全停按钮。本电路只有满足M1电动机先起动的条件，才能起动M2电动机。
变频空调的电路通讯基本原理 变频空调通讯电路电路分析2. 变频器高压直流供电电路 3.变频模块4.全直流风扇电机5. 交流电源的滤 波及保护 概述： 室内电路与普通空调基本相同，仅增加与外机通讯电路，通过信号线“S”，按一定的通讯规则与室外机实现通讯，信号线“S”通过的为+24V电信号。 室外电路一般分为三部分：室外主控板、室外电源电路板、IPM变频模块组件。电源电路板完成交流电的滤波、保护、整流、功率因素调整，为变频模块提供稳定的直流电源。主控板执行温度、电流、电压、压机过载保护、模块保护的检测;压机、风机的控制;与室内机进行通讯;计算六相驱动信号，控制变频模块。变频模块组件输入310V直流电压，并接受主控板的控制信号驱动，为压缩机提供运转电源。 1. 变频空调通讯电路 ·通讯规则：从主机(室内机)发送信号到室外机是在收到室外机状态信号处理完50毫秒之后进行，副机同样等收到主机(室内机)发送信号处理完50毫秒之后进行，通讯以室内机为主，正常情况主机发送完之后等待接收，如500毫秒仍未接收到信号则再发送当前的命令，如果1分钟(直流变频为1分钟，交流变频为2分钟)内未收到对方的应答(或应答错误)，则出错报警;同时发送信息命令给室外，以室外机为副机，室外机未接收到室内机的信号时，则一直等待，不发送信号，通讯时序如下所示： 电路分析 由于空调室内机与室外机的距离比较远，因此两个芯片之间的通信(+5V信号)不能直接相连，中间必须增加驱动电路，以增强通信信号(增加到+24V)，抵抗外界的干扰。 二极管D1、电阻R1、R2、R47、电容C3、C4、稳压二极管CW1组成通讯电路的电源电路，交流电经D1半波整流，R1、R2限流后，R47电阻分流后，稳压二极管CW1将输出电压稳定在24V，再经C3、C4滤波后，为通信环路提供稳定的24V电压，整个通信环路的环流为3mA左右。 光耦IC1、IC2、PC1、PC2起隔离作用，防止通讯环路上的大电流、高电压串入芯片内部，损坏芯片，R3、R18、R21、R22电阻限流，将稳定的24V电压转换为3mA的环路电流，R23、R42电阻分流，保护光耦，D2、D5防止N、S反接。 当通信处于室内发送、室外接收时，室外TXD置高电平，室外发送光耦PC2始终导通，若室内TXD发送高电平“1”，室内发送光耦IC2导通，通信环路闭合，接收光耦IC1、PC1导通，室外RXD接收高电平“1”;若室内TXD发送低电平“0”，室内发送光耦IC2截止，通信环路断开，接收光耦IC1、PC1截止，室外RXD 接收低电平“0”，从而实现了通信信号由室内向室外的传输。同理，可分析通信信号由室外向室内的传输过程。 2. 变频器高压直流供电电路
来宾职业教育中心学校教案本2013-2014年学年度第一学期 科目制冷设备原理与维修 班级12秋电子 教师
教案编写要求 根据《广西壮族自治区中等职业学校教学工作规范》要求，并结合我校情况，对我校教师教案的编写提出如下要求： 在写教案时明确所教学科的指导思想、教学目标、教学要求以及基本教学方式。并根据学生的心理特征、兴趣习惯、情感态度等确定科学的教学方法，因材施教。能较准确突出教学目的、重点难点，在教学设计方面比较有特色。 教案包括：课题、授课日期、课时、教学目标（包括理论应知目标和技能目标）、重点、难点、教学方法、教学仪器、教学过程（含练习、小结）、板书设计、作业、课后反思等。 教师要在授课前一周备好教案（开学前应备好两周课的教案），不允许无教案上课。 来宾市职业技术学校教务科 2008年3月
《电冰箱、空调原理与维修》项目教学计划 每周课时数：8节
活动 目标 结论 1、通过感性知识的培养激发学习电冰箱维修技术的兴趣。 2、学会电冰箱的使用方法。 项目教学活动二弯管、扩管技术 教师活动师生互动学生活动 1、割管 图5-1-1 割刀示意图 图5-1-2 切割铜管示意图 2、切割毛细管 3、弯管 4、扩喇叭口 5、扩杯形口 1、教师示范讲解切割铜管、切割毛 细管、弯管、扩喇叭口、扩杯形口同时， 学生模仿操作。 2、学生操作时，老师巡回指导。 弯管示意图扩喇叭口 示意图 1、阅读切割铜管、切割毛 细管、弯管、扩喇叭口、 扩杯形口方法。 2、学生操作切割铜管、切 割毛细管、弯管、扩喇叭 口、扩杯形口。 3、学生间交流询问切割铜 管、切割毛细管、弯管、 扩喇叭口、扩杯形口经验 或方法。 活动 目标 结论 1、掌握制冷工具的使用方法。 2、掌握切割铜管、切割毛细管、弯管、扩喇叭口、扩杯形口技术。 3、扩喇叭口步骤： （1）将铜管加热退火，选择合适的扩口器工作孔，插入铜管，铜管要高出工作孔喇叭口斜面高度的三分之一。（2）如图5-1-5所示，旋紧坚固螺母，旋转压紧手柄顶住铜管，压出喇叭口。 4、（1）将铜管扩口处加热退火，插入合适的扩口器工作孔内，铜管露出端面10-15mm，旋 紧坚固螺母。（2）如图5-1-7所示，用手工冲头冲制杯形口。制作杯形口还可以将扩喇叭口的顶锥，换上合适的杯形口冲头，旋转压紧手柄，完成扩杯形口扩口。（3）如图5-1-8所示，完成杯形连接，为焊接训练做准备。 图5-1-7 扩杯形口示意图图5-1-8 杯形连接 项目教学活动三气焊技术 教师活动师生互动学生活动
美的KFR-26/33GW/CBPY型变频空调电路原理分析 单元电路原理简析 美的变频空调主要包括“数智星”、“数智星S”、“数智星R”挂机系列：“数智星R”、“数智星M”、“数智星F”柜机系列等。美的KFR-26／33GW／CBPY型变频空调。属“数智星”变频系列。其主要机型包括：KFR-26／33GW／CBPY、KFR-26／33GW／I1BPY等。它们的电路原理基本相似。结合图1～图6电路原理图，对整机单元电路作简要分析。 1.室内机主电源电路 电路见上图，由电源捅头L、N两端输入AC220V交流电压，经保险管FS1、压敏电阻ZNR1、电容 C1和C2、T2过流保护和高频滤波后。一路经接线柱L、N两端送到室外机主电源电路的输入端。其中N 端与通讯电路的S端组成室内、室外机的通讯传输线路；另一路经A、B两端送到电源变压器T1的初级线圈；第三路送到室内风机控制电路。 2.室内机辅助电源电路 电路见中图，由电源变压器T1次级线圈输出的两路低压交流电，一路经捕件CN5（3）、（4）脚送到整流桥堆IC6（1）、（2）脚，经IC6、C8和C35整流、滤波后，输m+13V电压，给换气风机（M2）供电；另一路经插件CN5（1）、（2）脚送到整流桥堆IC7（1）、（2）脚，经整流桥堆IC7、三端稳压块IC4（7812）和IC5（7805）、C9～C11和C32～C34整流、滤波、稳压后。输出稳定的+12V和+5V 电压，分别给继电器控制、室内风机控制、步进电机控制、蜂鸣器、主控芯片、复位、过零检测、驱动、温度传感器、通讯、存储器、按键和显示等电路供电。 3.室内风机控制电路 电路见上图、下图。在主控芯片IC3（UPD780021）内部程序的控制下，由（1）脚输出室内风机控制信号，并由三极管04和双向可控硅光耦IC11（3526）进行控制，可实现室内风机（FAN）的运转、停转及无级调速等功能。当IC3（1）脚输出高电平时，Q4导通，IC11内部发光管导通。其发光强度控制内部双向可控硅的导通程度。从而进一步控制室内风机（FAN）的工作状态和运转速度。同时室内风机（FAN）的转速还受反馈电路控制，当风机转速信号通过R23、C20反馈到IC3（53）脚后，其内部风机转速检测电路则按照风机运转状况来确定风机转速。从而准确控制风机（FAN）的转速。 4.换气风机控制电路 电路见下图，为了让用户室内保持新鲜的空气，该空调设计了换气功能。由IC3（2）脚输出换气风机控制信号，当输出高电平时，经R10送到Q1的b极，Q1导通，驱动换气风机（M2）运转。从而实现与室外空气进行交换。 5.过零检测电路 电路见中图、下图，该电路一是检测供电电压是否正常；二是为双向可控硅提供同步触发信号。南电源变压器T1次级输出低压交流电，经D7和D8整流，输出频率约为100Hz脉动电压，经R43～R45 分压后的正弦交流信号，送到三极管Q3的b极，当b极电压大于0.7V时，Q3导通，C31通过Q3进行放电，主控芯片IC3（UPD780021）（51）脚便得到一个低电平；当b极电压小于0.7V时，Q3截止，+5V 电压通过R7对C31进行充电，于是IC3（51）脚便得到周期为10ms的（高电平）过零触发信号。 6.室内机晶振电路 电路见下图，由主控芯片IC3（48）、（49）脚内部电路与晶体XT1组成晶振电路，产生4.19MHz 主振荡频率信号。
空调器微电脑控制系统是空调器的神经中枢，一旦出现故障，整台空调器将处于瘫痪状态，造成不制冷或制冷效果差的故障现象，能否准确快速维修空调器电脑板是空调维修员的重要技能之一。文章首先从维修角度介绍家用空调电脑板的工作原理，然后重点阐述各部分电路造成的故障现象与检测方法，最后从电脑板的维修流程说明整机检修方法，并通过实例分析加深理解。 家用空调器微电脑控制系统俗称为电脑板，它是空调器的神经中枢，当出现故障时，整台空调器将处于瘫痪状态，造成不制冷或制冷效果差的现象，此时必须要对其维修使之恢复正常。但是，由于微电脑控制系统技术含量非常高，它涉及到单片机技术、电子控制技术、传感技术、光电转换技术等，对于在校制冷专业学生和一般制冷从业人员来说，普遍认为修理电脑板很难，遇到故障总感无从下手。下面从维修角度介绍空调电脑板的工作原理及其检测与维修技巧。 一、空调器电脑板原理简介 电脑控制系统虽然复杂，但纵观各厂家电脑板，无一例外都是由微处理器（CPU）、检测电路（热敏电阻）、接收电路（接收头）、受控电路（继电器）、显示电路（发光管）等组成。实际控制板如图1所示。基本原理框图如图2所示。工作原理是CPU根据操作指令和对环境温度及机内工作状态的检测判断，发出控制指令，使各有关电路、压缩机、风机等按照预先设计的程序进行工作，同时将各种工作状态通过显示器显示出来。 二、电脑板各部分电路的作用及检修技巧 （一）电源电路 交流电压220V经保险管、压敏电阻、变压器、桥式整流、三端稳压集成（7812、7805）、滤波电容组成，如图3所示。它的作用是给CPU和继电器提供+5V和+12V的直流电压。电源电路造成的故障现象是指示灯不亮，整机不工作。 检修方法： 电源电路故障特征是保险管完好无损和一开机就烧保险管。对于前者故障，可用万用表交流挡测量变压器初级及次级是否有220V和13V电压，若有，再用万用表直流挡测量7812与7805是否有+12V和+5V电压，这样即可区分故障部位。对于后者，说明电路存在短路，应用万用表欧姆挡进行阻值检测，以判断电路的短路部位。同时，还可采用分割法来检查，如可通过断开变压器初级绕组，通电试机，如果还烧保险管，说明烧保险管是由于压敏电阻或瓷片电容存在短路，否则，是由于变压器或整流管等有短路现象。 （二）感温电路 它是通过热敏电阻将环境温度、空调器蒸发器温度等温度的变化转化成一定数值电信号传给CPU，使空调器按人设定的状态运行，创造一个舒适的空间环境。感温电路的核心元件是热敏电阻，热敏电阻的故障主要是阻值变大或变小，造成CPU误动作，出现不停机或不运转，制冷异常的故障现象。
变频空调器室内外机通讯电路工作原理 公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
变频空调器室内外机通讯电路工作原理 在变频空调中室内外机之间的通讯一般采用双向串行通讯方式，按程序依次一收一发。根据室内外机总的连线（配线）的多少分为三线制和四线制，其中的两根连线一定是外机的线。 (1)三线制通讯 除了两根电源线外只有一根是主通讯线，因此必须利用电源线中的一根或二根作为公共线构成信号传递回路。由于电源线的高侧须用光耦隔离，信号搭载的方式分为直流载波和交流载波两种。 1)直流载波型（见下图）： 信号搭载于直流电源线的主通讯线（3号配线），2号配线是电源和通讯的公共线，室内机的(也可是室外机)D101、R101、C101构成搭载的直流电源，搭载的信号源通过室内机的收、发隔离光耦→D103、 R103→3号配线-室外机的D501→R501→室外机的收、发隔离光耦一最后通过2号配线回到Cl01上形成一个信号传递回路。发信隔离光耦为TLP127、PC853H等，要求其输出三极管VCE0>300V。注：本节通讯电路的所有收信隔离光耦均为TLP521、PC817、PS2501等普通三极管输出型。 2)交流载波型（见下图）：
信号是搭载在50/60的交流主电源上，3号配线是主通讯线，1号和2号配线都是电源和通讯的公共线，在交流电源的正半周时通过D151→R151→室内机的发送隔离光耦→3号线→室外机的D26→R53一室外机的接收隔离光耦一最后通过2号配线形成一个信号同路，同样在交流电源的负半周时通过D152、 R152、室内机的接收隔离光耦、3号配线、D27、R52、室外机的发送隔离光耦、最后通过1号配线形成一个信号传递回路。使用的发送隔离光耦TL541G/J（相同的还有TIP545G/J、TLP741G/J、S22MDIV等）是单向晶闸管(SCR)输出，有的使用双向触发管输出型的（如：TIP560G/J、S21MD3V等），并且要求它们的VDRM>400V，不能用普通低VDRM三极管输出型的TJP331、PC417、TLP521、PC817等代用。 (2)四线制通讯电路（见下图） 室内外机的连（配）线有四根，其中两根是专用的通讯线，另外的两根则是电源线，也是使用直流电源载波的方式，但是为防止室内外机的误配线而造成主控电路的损坏，在外机仍保留收、发隔离光耦（均为TLP521、PC817等）。
空调工作原理及电路控 制详解 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】
空调工作原理及电路控制详解 近年来，我国空调器产业的发展十分迅猛，2000年我国空调行业的生产规模便已经发展到1800万台左右，2003年度我国家用空调器行业的总生产能力已超过4000万台，2004年度这一数据已经扩大到了5500万台。目前，中国的空调器产量已占世界总产量的3/5左右，中国已成为名副其实的空调器制造大国，也正在逐渐成为全球空调器生产基地。在过去的五年中，中国空调器行业的工业总产值和销售收入都经历了持续的增长，其中2001年度、2003年度和2004年度的增长尤为显着。 此外，近年来，百户城市居民家庭的空调器拥有量每年都有显着提高。空调拥有量在各地区差异较大。随着国内市场的扩大, 中国的空调器出口也在连年迅速增长，空调器出口额占家电产品出口总额的份额也在不断提高。2002年度、2003年度和2004年度我国空调产品的出口保持了十分强劲的增长势头，其中2003年度国内空调企业的出口额首次突破千万台大关，超过了1400台。2004年度国内空调器企业的出口量更是超过了2300万台，与国内销量形成了齐头并进的格局。这篇文章的主要目的是希望能够大力推动SPMC65系列芯片的应用，并根据国家标准验证其性能，走进国内各家电生产厂家。 1 空调工作原理 （1）制冷原理 图 1-1空调制冷原理 空调制冷原理如图 1?1所示，空调工作时，制冷系统内的低压、低温制冷剂蒸汽被压缩机吸入，经压缩为高压、高温的过热蒸汽后排至冷凝器；同时室外侧风扇吸入的室外空气流经冷凝器，带走制冷剂放出的热量，使高压、高温的制冷剂蒸汽凝结为高压液体。高压液体经过节流毛细管降压降温流入蒸发器，并在相应的低压下蒸发，吸取周围热量；同时室内侧风扇使室内空气不断进入蒸发器的肋片间进行热交换，并将放热后的变冷的气体送向室内。如此，室内外空气不断循环流动，达到降低温度的目的。 （2）制热原理

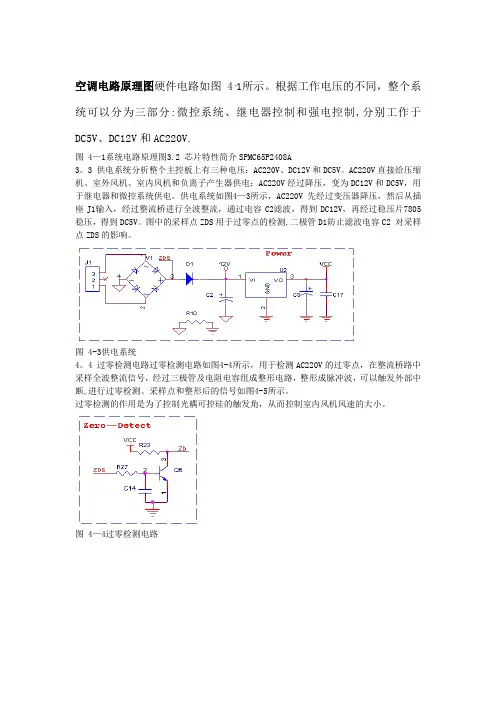

空调电路原理图 硬件电路如图 4?1所示。根据工作电压的不同，整个系统可以分为三部分：微控系统、继电器控制和强电控制，分别工作于DC5V、DC12V和AC220V。 图 4-1系统电路原理图 3.2 芯片特性简介 SPMC65P2408A 3.3 供电系统分析 整个主控板上有三种电压：AC220V、DC12V和DC5V。AC220V直接给压缩机、室外风机、室内风机和负离子产生器供电；AC220V经过降压，变为DC12V和DC5V，用于继电器和微控系统供电。供电系统如图4-3所示，AC220V先经过变压器降压，然后从插座J1输入，经过整流桥进行全波整流，通过电容C2滤波，得到DC12V，再经过稳压片7805稳压，得到DC5V。图中的采样点ZDS用于过零点的检测，二极管D1防止滤波电容C2 对采样点ZDS的影响。 图 4-3供电系统 4.4 过零检测电路 过零检测电路如图4-4所示，用于检测AC220V的过零点，在整流桥路中采样全波整流信号，经过三极管及电阻电容组成整形电路，整形成脉冲波，可以触发外部中断，进行过零检测。采样点和整形后的信号如图4-5所示。 过零检测的作用是为了控制光耦可控硅的触发角，从而控制室内风机风速的大小。 图 4-4过零检测电路
图 4_5采样点和整形后的信号 3.5 室内风机的控制 图4-6为内风机控制电路，U1为光耦可控硅，用于控制AC220V的导通时间，从而实现内风机风速的调节。U3的3脚为触发脚，由三极管驱动。AC220V从管脚11输入，管脚13输出，具体导通时间受控于触发角的触发。 室内风机风速具体控制方法：首先过零检测电路检测到AC220V的过零点，产生过零中断；然后，在中断处理子程序中，打开Timer的定时功能，比如定时4ms，4ms后由CPU产生一个触发脉冲，经三极管驱动，从U3的3脚输入，触发U3的内部电路，从而使U3的管脚11和13的导通，AC220V给室内风机供电。这样，通过定时器的定时长度的改变可以控制AC220V 在每半个周期内的导通时间，从而控制室内风机的功率和转速。 图 4?6室内风机控制电路 3.6 室内风机风速检测 当室内风机工作时，速度传感器将室内风机的转速以正弦波的形式反馈回来，正弦波的频率与风机转速成特定的对应关系，见下表所示。正弦波经过三极管整形为方波，CPU采用外部中断进行频率检测，从而实现对风速的测量。 风速 高中低 风机频率（Hz）705030
电气控制电路基础电气原 理图 The Standardization Office was revised on the afternoon of December 13, 2020
电宅控制电路基础（电寬原理图） 电气控制系统图一般有三种：电气原理图、电器布置图和电气安装接线图。 这里重点介绍电气原理图。 电气原理图目的是便于阅读和分析控制线路，应根据结构简单、层次分明清晰的原则，釆用电器元件展开形式绘制。它包括所有电器元件的导电部件和接线端子，但并不按照电器元件的实际布置位置来绘制，也不反映电器元件的实际大小。 电气原理图一般分主电路和辅助电路（控制电路）两部分。 主电路是电气控制线路中大电流通过的部分，包括从电源到电机之间相连的电器元件；一般由组合开关、主熔断器、接触器主触点、热继电器的热元件和电动机等组成。 辅助电路是控制线路中除主电路以外的电路，其流过的电流比较小和辅助电路包括控制电路、照明电路、信号电路和保护电路。其中控制电路是由按钮、接触器和继电器的线圈及辅助触点、热继电器触点、保护电器触点等组成。 电气原理图中所有电器元件都应采用国家标准中统一规定的图形符号和文字符号表示。 电气原理图中电器元件的布局
电气原理图中电器元件的布局，应根据便于阅读原则安排。主电路安排在图面左侧或上方，辅助电路安排在图面右侧或下方。无论主电路还是辅助电路，均按功能布置，尽可能按动作顺序从上到下，从左到右排列。 电气原理图中，当同一电器元件的不同部件（如线圈、触点）分散在不同位置时，为了表示是同一元件，要在电器元件的不同部件处标注统一的文字符号。对于同类器件，要在其文字符号后加数字序号来区别。如两个接触器，可用KMI、KMZ文字符号区别。 电气原理图中，所有电器的可动部分均按没有通电或没有外力作用时的状态画出。 对于继电器、接触器的触点，按其线圈不通电时的状态画出，控制器按手柄处于零位时的状态画出；对于按钮、行程开关等触点按未受外力作用时的状态画出。 电气原理图中，应尽量减少线条和避免线条交叉。各导线之间有电联系时，在导线交点处画实心圆点。根据图面布置需要，可以将图形符号旋转绘制，一般逆时针方向旋转90。，但文字符号不可倒置。 图面区域的划分 图纸上方的1、2、3…等数字是图区的编号，它是为了便于检索电气线路，方便阅读分析从而避免遗漏设置的。图区编号也可设置在图的下方。
学会怎样看空调电路图 电路图中的电源电路 前面介绍了电路图中的元器件的作用和符号。一张电路图通常有几十乃至几百个元器件，它们的连线纵横交叉，形式变化多端，初学者往往不知道该从什么地方开始，怎样才能读懂它。其实电子电路本身有很强的规律性，不管多复杂的电路，经过分析可以发现，它是由少数几个单元电路组成的。好象孩子们玩的积木，虽然只有十来种或二三十种块块，可是在孩子们手中却可以搭成几十乃至几百种平面图形或立体模型。同样道理，再复杂的电路，经过分析就可发现，它也是由少数几个单元电路组成的。因此初学者只要先熟悉常用的基本单元电路，再学会分析和分解电路的本领，看懂一 般的电路图应该是不难的。 按单元电路的功能可以把它们分成若干类，每一类又有好多种，全部单元电路大概总有几百种。下面我们选最常用的基本单元电路来介绍。让我们从电源电路开始。 一、电源电路的功能和组成 每个电子设备都有一个供给能量的电源电路。电源电路有整流电源、逆变电源和变频器三种。常见的家用电器中多数要用到直流电源。直流电源的最简单的供电方法是用电池。
但电池有成本高、体积大、需要不时更换（蓄电池则要经常充电）的缺点，因此最经济可靠而又方便的是使用整流电源。 电子电路中的电源一般是低压直流电，所以要想从220 伏市电变换成直流电，应该先把220 伏交流变成低压交流电，再用整流电路变成脉动的直流电，最后用滤波电路滤除脉动直流电中的交流成分后才能得到直流电。有的电子设备对电源的质量要求很高，所以有时还需要再增加一个稳压电路。因此整流电源的组成一般有四大部分，见图 1 。其中变压电路其实就是一个铁芯变压器，需要介绍的只是后面三种单元电路。 二、整流电路 整流电路是利用半导体二极管的单向导电性能把交流电 变成单向脉动直流电的电路。 （1 ）半波整流 半波整流电路只需一个二极管，见图2 （a ）。在交流电正半周时VD 导通，负半周时VD 截止，负载R 上得到的 是脉动的直流电
