1半导体中的电子状态 1.2半导体中电子状态和能带 1.3半导体中电子的运动有效质量 1半导体中E与K的关系 2半导体中电子的平均速度 3半导体中电子的加速度 1.4半导体的导电机构空穴 1硅和锗的导带结构 对于硅，由公式讨论后可得： I.磁感应沿【1 1 1】方向，当改变B（磁感应强度）时，只能观察到一个吸收峰 II.磁感应沿【1 1 0】方向，有两个吸收峰 III.磁感应沿【1 0 0】方向，有两个吸收峰 IV磁感应沿任意方向时，有三个吸收峰 2硅和锗的价带结构 重空穴比轻空穴有较强的各向异性。 2半导体中杂质和缺陷能级 缺陷分为点缺陷，线缺陷，面缺陷(层错等 1.替位式杂质间隙式杂质

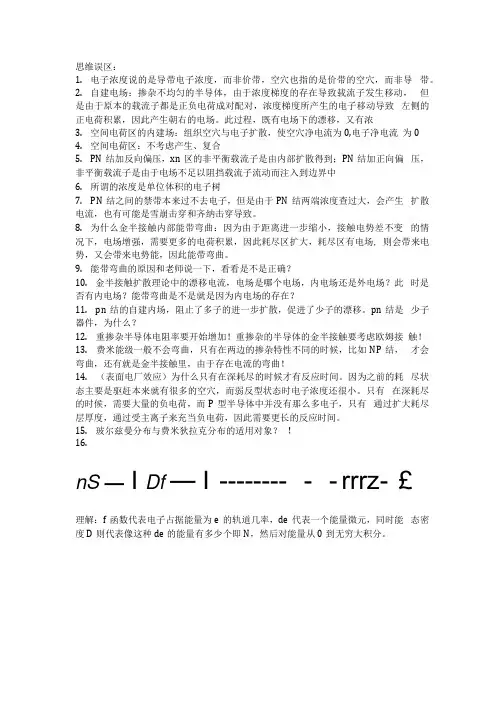

2.施主杂质：能级为E(D,被施主杂质束缚的电子的能量状态比导带底E(C低ΔE(D,施主能级位于离导带底近的禁带中。 3. 受主杂质：能级为E(A,被受主杂质束缚的电子的能量状态比价带E(V高ΔE(A,受主能级位于离价带顶近的禁带中。 4.杂质的补偿作用 5.深能级杂质： ⑴非3，5族杂质在硅，锗的禁带中产生的施主能级距离导带底较远，离价带顶也较远，称为深能级。 ⑵这些深能级杂质能产生多次电离。 6.点缺陷：弗仑克耳缺陷：间隙原子和空位成对出现。 肖特基缺陷：只在晶体内部形成空位而无间隙原子。 空位表现出受主作用，间隙原子表现出施主作用。 3半导体中载流子的分布统计 电子从价带跃迁到导带，称为本征激发。 一、状态密度 状态密度g(E是在能带中能量E附近每单位间隔内的量子态数。 首先要知道量子态，每个量子态智能容纳一个电子。 导带底附近单位能量间隔内的量子态数目，随电子的能量按抛物线关系增大，即电子能量越高，状态密度越大。 二、费米能级和载流子的统计分布
高等半导体物理 课程内容（前置课程：量子力学，固体物理） 第一章能带理论，半导体中的电子态 第二章半导体中的电输运 第三章半导体中的光学性质 第四章超晶格，量子阱 前言：半导体理论和器件发展史 1926 Bloch 定理 1931 Wilson 固体能带论（里程碑） 1948 Bardeen, Brattain and Shokley 发明晶体管，带来了现代电子技术的革命，同时也促进了半导体物理研究的蓬勃发展。从那以后的几十年间，无论在半导体物理研究方面，还是半导体器件应用方面都有了飞速的发展。 1954半导体有效质量理论的提出，这是半导体理论的一个重大发展，它定量地描述了半导体导带和价带边附近细致的能带结构，给出了研究浅能级、激子、磁能级等的理论方法，促进了当时的回旋共振、磁光吸收、自由载流子吸收、激子吸收等实验研究。 1958 集成电路问世 1959 赝势概念的提出，使得固体能带的计算大为简化。利用价电子态与原子核心态正交的性质，用一个赝势代替真实的原子势，得到了一个固体中价电子态满足的方程。用赝势方法得到了几乎所有半导体的比较精确的能带结构。 1962 半导体激光器发明 1968 硅MOS器件发明及大规模集成电路实现产业化大生产 1970 * 超晶格概念提出，Esaki (江歧), Tsu （朱兆祥）
* 超高真空表面能谱分析技术相继出现，开始了对半导体表面、界面物理的研究 1971 第一个超晶格Al x Ga 1-x As/GaAs 制备，标志着半导体材料的发展开始进入人 工设计的新时代。 1980 德国的Von Klitzing发现了整数量子Hall 效应——标准电阻 1982 崔崎等人在电子迁移率极高的Al x Ga 1-x As/GaAs异质结中发现了分数量子 Hall 效应 1984 Miller等人观察到量子阱中激子吸收峰能量随电场强度变化发生红移的量子限制斯塔克效应，以及由激子吸收系数或折射率变化引起的激子光学非线性效应，为设计新一代光双稳器件提供了重要的依据。 1990 英国的Canham首次在室温下观测到多孔硅的可见光光致发光，使人们看到了全硅光电子集成技术的新曙光。 近年来，各国科学家将选择生成超薄层外延技术和精细束加工技术密切结合起来，研制量子线与量子点及其光电器件，预期能发现一些新的物理现象和得到更好的器件性能。在器件长度小于电子平均自由程的所谓介观系统中，电子输运不再遵循通常的欧姆定律，电子运动完全由它的波动性质决定。人们发现电子输运的Aharonov-Bohm振荡，电子波的相干振荡以及量子点的库仑阻塞现象等。以上这些新材料、新物理现象的发现产生新的器件设计思想，促进新一代半导体器件的发展。 半导体材料分类： ?元素半导体， Si, Ge IV 族金刚石结构 Purity 10N9, Impurity concentration 10-12/cm3 ,
半导体物理刘恩科考研 复习总结 -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN

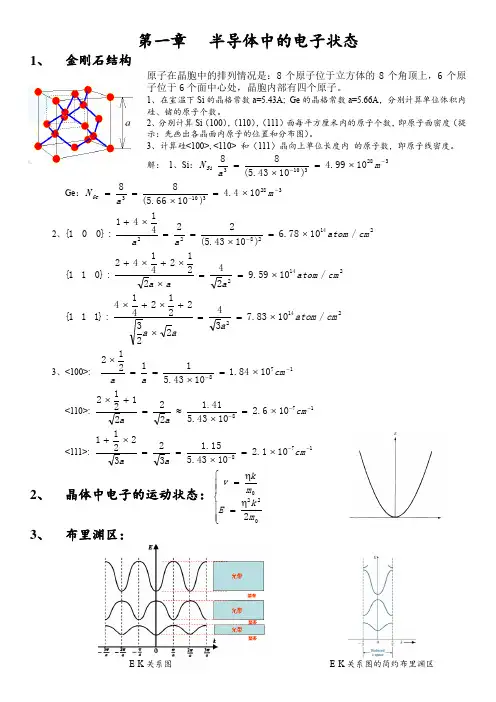

1.半导体中的电子状态 金刚石与共价键（硅锗IV族）：两套面心立方点阵沿对角线平移1/4套构而成 闪锌矿与混合键（砷化镓III-V族）：具有离子性，面心立方+两个不同原子 纤锌矿结构：六方对称结构（AB堆积） 晶体结构：原子周期性排列（点阵+基元） 共有化运动：原子组成晶体后，由于电子壳层的交叠，电子不再完全局限在某一个原子上，可以由一个原于转移到相邻的原子上去，电子可以 在整个晶体中运动。 能带的形成：组成晶体的大量原子的相同轨道的电子被共有化后，受势场力作用，把同一个能级分裂为相互之间具有微小差异的极其细致的能 级，这些能级数目巨大，而且堆积在一个一定宽度的能量范围 内，可以认为是连续的。 能隙（禁带）的起因：晶体中电子波的布喇格反射－周期性势场的作用。 （边界处布拉格反射形成驻波，电子集聚不同区域，造成能量差） 自由电子与 半导体的 E-K图： 自由电子模型： 半导体模型： 导带底：E(k)>E(0)，电子有效质量为正值； 价带顶：E(k) 波矢为k的电子波的布喇格衍射条件： 一维情况（布里渊区边界满足布拉格）： 第一布里渊区内允许的波矢总数=晶体中的初基晶胞数N －每个初基晶胞恰好给每个能带贡献一个独立的k值； －直接推广到三维情况考虑到同一能量下电子可以有两个相反的自旋取 向，于是每个能带中存在2N个独立轨道。 －若每个初基晶胞中含有一个一价原子，那么能带可被电子填满一半； －若每个原子能贡献两个价电子，那么能带刚好填满；初基晶胞中若含有两个一价原子，能带也刚好填满。 杂质电离：电子脱离杂质原子的的束缚成为导电电子的过程。脱离束缚所需要的能力成为杂质电离能。 杂质能级：1）替位式杂质（3、5族元素，5族元素释放电子，正电中心，称施 主杂质；3族元素接收电子，负电中心，受主杂 质。） 2）间隙式杂质（杂质原子小） 杂质能带是虚线，分离的。 浅能级杂质电离能： 施主杂质电离能 半导体物理知识点总结 本章主要讨论半导体中电子的运动状态。主要介绍了半导体的几种常见晶体结构，半导体中能带的形成，半导体中电子的状态和能带特点，在讲解半导体中电子的运动时，引入了有效质量的概念。阐述本征半导体的导电机构，引入了空穴散射的概念。最后，介绍了Si、Ge和GaAs的能带结构。 在1.1节，半导体的几种常见晶体结构及结合性质。（重点掌握）在1.2节，为了深入理解能带的形成，介绍了电子的共有化运动。介绍半导体中电子的状态和能带特点，并对导体、半导体和绝缘体的能带进行比较，在此基础上引入本征激发的概念。（重点掌握）在1.3节，引入有效质量的概念。讨论半导体中电子的平均速度和加速度。（重点掌握）在1.4节，阐述本征半导体的导电机构，由此引入了空穴散射的概念，得到空穴的特点。（重点掌握）在1.5节，介绍回旋共振测试有效质量的原理和方法。（理解即可）在1.6节，介绍Si、Ge的能带结构。（掌握能带结构特征）在1.7节，介绍Ⅲ-Ⅴ族化合物的能带结构，主要了解GaAs的能带结构。（掌握能带结构特征）本章重难点： 重点： 1、半导体硅、锗的晶体结构（金刚石型结构）及其特点； 三五族化合物半导体的闪锌矿型结构及其特点。 2、熟悉晶体中电子、孤立原子的电子、自由电子的运动有何不同：孤立原子中的电子是在该原子的核和其它电子的势场中运动，自由电子是在恒定为零的势场中运动，而晶体中的电子是在严格周期性重复排列的原子间运动（共有化运动），单电子近似认为，晶体中的某一个电子是在周期性排列且固定不动的原子核的势场以及其它大量电子的平均势场中运动，这个势场也是周期性变化的，而且它的周期与晶格周期相同。 3、晶体中电子的共有化运动导致分立的能级发生劈裂，是形成半导体能带的原因，半导体能带的特点： ①存在轨道杂化，失去能级与能带的对应关系。杂化后能带重新分开为上能带和下能带，上能带称为导带，下能带称为价带②低温下，价带填满电子，导带全空，高温下价带中的一部分电子跃迁到导带，使晶体呈现弱导电性。 基本概念题： 第一章半导体电子状态 1.1 半导体 通常是指导电能力介于导体和绝缘体之间的材料，其导带在绝对零度时全空，价带全满，禁带宽度较绝缘体的小许多。 1.2能带 晶体中，电子的能量是不连续的，在某些能量区间能级分布是准连续的，在某些区间没有能及分布。这些区间在能级图中表现为带状，称之为能带。 1.2能带论是半导体物理的理论基础，试简要说明能带论所采用的理论方法。 答： 能带论在以下两个重要近似基础上，给出晶体的势场分布，进而给出电子的薛定鄂方程。通过该方程和周期性边界条件最终给出E-k关系，从而系统地建立起该理论。 单电子近似： 将晶体中其它电子对某一电子的库仑作用按几率分布平均地加以考虑，这样就可把求解晶体中电子波函数的复杂的多体问题简化为单体问题。 绝热近似： 近似认为晶格系统与电子系统之间没有能量交换，而将实际存在的这种交换当作微扰来处理。 1.2克龙尼克—潘纳模型解释能带现象的理论方法 答案： 克龙尼克—潘纳模型是为分析晶体中电子运动状态和E-k关系而提出的一维晶体的势场分布模型，如下图所示 利用该势场模型就可给出一维晶体中电子所遵守的薛定谔方程的具体表达式，进而确定波函数并给出E-k关系。由此得到的能量分布在k空间上是周期函数，而且某些能量区间能级是准连续的（被称为允带），另一些区间没有电子能级（被称为禁带）。从而利用量子力学的方法解释了能带现象，因此该模型具有重要的物理意义。 1.2导带与价带 1.3有效质量 有效质量是在描述晶体中载流子运动时引进的物理量。它概括了周期性势场对载流子运动的影响，从而使外场力与加速度的关系具有牛顿定律的形式。其大小由晶体自身的E-k 第一章习题 1.设晶格常数为a 的一维晶格,导带极小值附近能量E c (k)与价带极大值附近 能量E V (k)分别为: E c =0 2 20122021202236)(,)(3m k h m k h k E m k k h m k h V -=-+ 0m 。试求： 为电子惯性质量，nm a a k 314.0,1==π (1)禁带宽度; （2） 导带底电子有效质量; （3）价带顶电子有效质量; (4)价带顶电子跃迁到导带底时准动量的变化 解:(1) eV m k E k E E E k m dk E d k m k dk dE Ec k k m m m dk E d k k m k k m k V C g V V V c 64.012)0()43(0,060064 30382324 30)(2320212102 2 20 202 02022210 1202==-==<-===-== >=+== =-+ηηηηηηηη因此：取极大值处，所以又因为得价带： 取极小值处，所以：在又因为：得：由导带： 04 3222* 83)2(1m dk E d m k k C nC ===η s N k k k p k p m dk E d m k k k k V nV /1095.704 3)()()4(6 )3(25104300222* 11-===?=-=-=?=-==ηηηηη所以：准动量的定义： 2、 晶格常数为0、25nm 的一维晶格,当外加102V/m,107 V/m 的电场时,试分别计 算电子自能带底运动到能带顶所需的时间。 解:根据:t k h qE f ??== 得qE k t -?=?η s a t s a t 13719282 1911027.810106.1) 0(1027.810106.1) 0(----?=??--= ??=??-- =?π πηη 补充题1 分别计算Si(100),(110),(111)面每平方厘米内的原子个数,即原子面密度(提示:先 画出各晶面内原子的位置与分布图) Si 在(100),(110)与(111)面上的原子分布如图1所示: (a)(100)晶面 (b)(110)晶面 第一章 半导体中的电子状态 §1.1 锗和硅的晶体结构特征 金刚石结构的基本特征 §1.2 半导体中的电子状态和能带 电子共有化运动概念 绝缘体、半导体和导体的能带特征。几种常用半导体的禁带宽度； 本征激发的概念 §1.3 半导体中电子的运动 有效质量 导带底和价带顶附近的E(k)~k 关系()()2 * 2n k E k E m 2h -0= ； 半导体中电子的平均速度dE v hdk = ； 有效质量的公式：2 2 2 * 11dk E d h m n = 。 §1.4本征半导体的导电机构 空穴 空穴的特征：带正电；p n m m ** =-；n p E E =-；p n k k =- §1.5 回旋共振 §1.6 硅和锗的能带结构 导带底的位置、个数； 重空穴带、轻空穴 第二章 半导体中杂质和缺陷能级 §2.1 硅、锗晶体中的杂质能级 基本概念：施主杂质，受主杂质，杂质的电离能，杂质的补偿作用。 §2.2 Ⅲ—Ⅴ族化合物中的杂质能级 杂质的双性行为 第三章 半导体中载流子的统计分布 热平衡载流子概念 §3.1状态密度 定义式：()/g E dz dE =； 导带底附近的状态密度：() () 3/2 * 1/2 3 2()4n c c m g E V E E h π=-； 价带顶附近的状态密度：() () 3/2 *1/2 3 2()4p v V m g E V E E h π=- §3.2 费米能级和载流子的浓度统计分布 Fermi 分布函数：()01 ()1exp /F f E E E k T = +-???? ； Fermi 能级的意义：它和温度、半导体材料的导电类型、杂质的含量以及能量零点的选取有关。1）将半导体中大量的电子看成一个热力学系统，费米能级F E 是系统的化学势；2）F E 可看成量子态是否被电子占据的一个界限。3）F E 的位置比较直观地标志了电子占据量子态的情况，通常就说费米能级标志了电子填充能级的水平。费米能级位置较高，说明有较多的能量较高的量子态上有电子。 Boltzmann 分布函数：0()F E E k T B f E e --=； 导带底、价带顶载流子浓度表达式： 0()()c c E B c E n f E g E dE '= ? 半导体物理考点归纳 一· 1.金刚石 1) 结构特点： a. 由同类原子组成的复式晶格。其复式晶格是由两个面心立方的子晶格彼此沿其空间对角线位移1/4的长度形成 b. 属面心晶系，具立方对称性，共价键结合四面体。 c. 配位数为4，较低，较稳定。(配位数：最近邻原子数) d. 一个晶体学晶胞内有4+8*1/8+6*1/2=8个原子。 2) 代表性半导体：IV 族的C ，Si ，Ge 等元素半导体大多属于这种结构。 2.闪锌矿 1) 结构特点： a. 共价性占优势，立方对称性； b. 晶胞结构类似于金刚石结构，但为双原子复式晶格； c. 属共价键晶体，但有不同的离子性。 2) 代表性半导体：GaAs 等三五族元素化合物均属于此种结构。 3.电子共有化运动： 原子结合为晶体时，轨道交叠。外层轨道交叠程度较大，电子可从一个原子运动到另一原子中，因而电子可在整个晶体中运动，称为电子的共有化运动。 4.布洛赫波： 晶体中电子运动的基本方程为： ，K 为波矢，uk(x)为一个与晶格同周期的周期性函数， 5.布里渊区： 禁带出现在k=n/2a 处，即在布里渊区边界上； 允带出现在以下几个区： 第一布里渊区:－1/2a 高等半导体物理 课程内容(前置课程: 量子力学,固体物理) 第一章能带理论,半导体中得电子态 第二章半导体中得电输运 第三章半导体中得光学性质 第四章超晶格,量子阱 前言:半导体理论与器件发展史 1926 Bloch 定理 1931 Wilson 固体能带论(里程碑) 1948 Bardeen, Brattain and Shokley 发明晶体管,带来了现代电子技术得革命,同时也促进了半导体物理研究得蓬勃发展。从那以后得几十年间,无论在半导体物理研究方面,还就是半导体器件应用方面都有了飞速得发展。 1954半导体有效质量理论得提出,这就是半导体理论得一个重大发展,它定量地描述了半导体导带与价带边附近细致得能带结构,给出了研究浅能级、激子、磁能级等得理论方法,促进了当时得回旋共振、磁光吸收、自由载流子吸收、激子吸收等实验研究。 1958 集成电路问世 1959 赝势概念得提出,使得固体能带得计算大为简化。利用价电子态与原子核心态正交得性质,用一个赝势代替真实得原子势,得到了一个固体中价电子态满足得方程。用赝势方法得到了几乎所有半导体得比较精确得能带结构。1962 半导体激光器发明 1968 硅MOS器件发明及大规模集成电路实现产业化大生产 1970 * 超晶格概念提出,Esaki (江歧), Tsu (朱兆祥) * 超高真空表面能谱分析技术相继出现,开始了对半导体表面、界面物理得研究 1971 第一个超晶格Al x Ga1x As/GaAs 制备,标志着半导体材料得发展开始进入人工设计得新时代。 1980 德国得V on Klitzing发现了整数量子Hall 效应——标准电阻 1982 崔崎等人在电子迁移率极高得Al x Ga1x As/GaAs异质结中发现了分数量子Hall 效应 1984 Miller等人观察到量子阱中激子吸收峰能量随电场强度变化发生红移得量子限制斯塔克效应,以及由激子吸收系数或折射率变化引起得激子光学非线性效应,为设计新一代光双稳器件提供了重要得依据。 1990 英国得Canham首次在室温下观测到多孔硅得可见光光致发光,使人们瞧到了全硅光电子集成技术得新曙光。近年来,各国科学家将选择生成超薄层外延技术与精细束加工技术密切结合起来,研制量子线与量子点及其光电器件,预期能发现一些新得物理现象与得到更好得器件性能。在器件长度小于电子平均自由程得所谓介观系统中,电子输运不再遵循通常得欧姆定律,电子运动完全由它得波动性质决定。人们发现电子输运得AharonovBohm振荡,电子波得相干振荡以及量子点得库仑阻塞现象等。以上这些新材料、新物理现象得发现产生新得器件设计思想,促进新一代半导体器件得发展。 半导体材料分类: ?元素半导体, Si, Ge IV 族金刚石结构 Purity 10N9, Impurity concentration 1012/cm3 , Dislocation densities <103 /cm3 Size 20 inches (50 cm) in diameter P V 族 S, Te, Se VI 族 ?二元化合物, 1.IIIV族化合物: GaAS系列,闪锌矿结构, 电荷转移 GaAs, 1、47 eV InAs 0、36 eV GaP, 2、23 eV GaSb, 0、68 eV GaN, 3、3 eV BN 4、6 eV AlN 3、8 eV 半导体物理知识整理 ————————————————————————————————作者：————————————————————————————————日期： 基础知识 1.导体,绝缘体和半导体的能带结构有什么不同?并以此说明半导体的导电机理（两种载流子参与导电）与金属有何不同？ 导体：能带中一定有不满带 半导体：T=0K，能带中只有满带和空带；T>0K,能带中有不满带 禁带宽度较小，一般小于2eV 绝缘体：能带中只有满带和空带 禁带宽度较大，一般大于2eV 在外场的作用下，满带电子不导电，不满带电子可以导电 总有不满带的晶体就是导体，总是没有不满带的晶体就是绝缘体 半导体不时最容易导电的物质，而是导电性最容易发生改变的物质，用很方便的方法，就可以显著调节半导体的导电特性 金属中的电子，只能在导带上传输，而半导体中的载流子：电子和空穴，却能在两个通道：价带和导带上分别传输信息 2.什么是空穴?它有哪些基本特征?以硅为例，对照能带结构和价键结构图理解空穴概念。 当满带附近有空状态k’时，整个能带中的电流，以及电流在外场作用下的变化，完全如同存在一个带正电荷e和具有正有效质量|m n* | 、速度为v(k’)的粒子的情况一样，这样假想的粒子称为空穴 3.半导体材料的一般特性。 电阻率介于导体与绝缘体之间 对温度、光照、电场、磁场、湿度等敏感（温度升高使半导体导电能力增强，电阻率下降；适当波长的光照可以改变半导体的导电能力） 性质与掺杂密切相关（微量杂质含量可以显著改变半导体的导电能力） 4.费米统计分布与玻耳兹曼统计分布的主要差别是什么？什么情况下费米分布函数可以转化为玻耳兹曼函数。为什么通常情况下，半导体中载流子分布都可以 第一章 1.原子中的电子和晶体中电子受势场作用情况以及运动情况有何不同, 原子中内层电子和外层电子参与共有化运动有何不同。答：原子中的电子是在原子核与电子库伦相互作用势的束缚作用下以电子云的形式存在，没有一个固定的轨道；而晶体中的电子是在整个晶体内运动的共有化电子，在晶体周期性势场中运动。当原子互相靠近结成固体时，各个原子的内层电子仍然组成围绕各原子核的封闭壳层,和孤立原子一样;然而，外层价电子则参与原子间的相互作用，应该把它们看成是属于整个固体的一种新的运动状态。组成晶体原子的外层电子共有化运动较强，其行为与自由电子相似，称为准自由电子，而内层电子共有化运动较弱，其行为与孤立原子的电子相似。 2.描述半导体中电子运动为什么要引入"有效质量"的概念, 用电子的惯性质量描述能带中电子运动有何局限性。答：引进有效质量的意义在于它概括了半导体内部势场的作用，使得在解决半导体中电子在外力作用下的运动规律时，可以不涉及半导体内部势场的作用。惯性质量描述的是真空中的自由电子质量，而不能描述能带中不自由电子的运动，通常在晶体周期性势场作用下的电子惯性运动，成为有效质量 3.一般来说, 对应于高能级的能带较宽,而禁带较窄,是否如此，为什么？ 答：不是，能级的宽窄取决于能带的疏密程度，能级越高能带越密，也就是越窄；而禁带的宽窄取决于掺杂的浓度，掺杂浓度高，禁带就会变窄，掺杂浓度低，禁带就比较宽。 4.有效质量对能带的宽度有什么影响，有人说:"有效质量愈大,能量密度也愈大,因而能带愈窄.是否如此，为什么？答：有效质量与能量函数对于K的二次微商成反比，对宽窄不同的各个能带，1（k）随k的变化情况不同，能带越窄，二次微商越小，有效质量越大，内层电子的能带窄，有效质量大；外层电子的能带宽，有效质量小。 5.简述有效质量与能带结构的关系；答：能带越窄，有效质量越大，能带越宽，有效质量越小。 6.从能带底到能带顶,晶体中电子的有效质量将如何变化？外场对电子的作用效果有什么不同； 答：在能带底附近，电子的有效质量是正值，在能带顶附近，电子的有效质量是负值。在外电F作用下，电子的波失K不断改变，f=h(dk/dt),其变化率与外力成正比，因为电子的速度与k有关，既然k状态不断变化，则电子的速度必然不断变化。 7.以硅的本征激发为例,说明半导体能带图的物理意义及其与硅晶格结构的联系，为什么电子从其价键上挣脱出来所需的最小能量就是半导体的禁带宽度? 答：沿不同的晶向，能量带隙不一样。因为电子要摆脱束缚就能从价带跃迁到导带，这个时候的能量就是最小能量，也就是禁带宽度。 1.为什么半导体满带中的少量空状态可以用具有正电荷和一定质量的空穴来描述? 答：空穴是一个假想带正电的粒子，在外加电场中，空穴在价带中的跃迁类比当水池中气泡从水池底部上升时，气泡上升相当于同体积的水随气泡的上升而下降。把气泡比作空穴，下降的水比作电子，因为在出现空穴的价带中，能量较低的电子经激发可以填充空穴，而填充了空穴的电子又留下了一个空穴。因此，空穴在电场中运动，实质是价带中多电子系统在电场中运动的另一种描述。因为人们发现，描述气泡上升比描述因气泡上升而水下降更为方便。所以在半导体的价带中，人们的注意力集中于空穴而不是电子。 2.有两块硅单晶,其中一块的重量是另一块重量的二倍.这两块晶体价带中的能级数是否相等，彼此有何联系？ 答：相等，没任何关系 3.为什么极值附近的等能面是球面的半导体,当改变磁场方向时只能观察到一个共振吸收峰。答：各向同性。 5.典型半导体的带隙。 一般把禁带宽度等于或者大于2.3ev的半导体材料归类为宽禁带半导体，主要包括金刚石，SiC，GaN,金刚石等。26族禁带较宽，46族的比较小，如碲化铅，硒化铅（0.3ev），35族的砷化镓（1.4ev）。 第二章 1.说明杂质能级以及电离能的物理意义。为什么受主、施主能级分别位于价带之上或导带之下,而且电离能的数值较小？答：被杂质束缚的电子或空穴的能量状态称为杂质能级，电子脱离杂质的原子的束缚成为导电电子的过程成为杂质电离，使这个多余的价电子挣脱束缚成为导电电子所需要的能量成为杂质电离能。杂质能级离价带或导带都很近，所以电离能数值小。 2.纯锗,硅中掺入III或Ⅴ族元素后,为什么使半导体电学性能有很大的改变？杂质半导体(p型或n型)应用很广,但为什么我们很强调对半导体材料的提纯? 答：因为掺入III或Ⅴ族后，杂质产生了电离，使得到导带中得电子或价带中得空穴增多，增强了半导体的导电能力。极微量的杂质和缺陷，能够对半导体材料的物理性质和化学性质产生决定性的影响，，当然，也严重影响着半导体器件的质量。 4.何谓深能级杂质，它们电离以后有什么特点？答：杂质电离能大，施主能级远离导带底，受主能级远离价带顶。特点：能够产生多次电离，每一次电离相应的有一个能级。 第一章晶体结构晶格 §1晶格相关的基本概念 1.晶体：原子周期排列，有周期性的物质。 2.晶体结构：原子排列的具体形式。 3.晶格：典型单元重复排列构成晶格。 4.晶胞：重复性的周期单元。 5.晶体学晶胞：反映晶格对称性质的最小单元。 6.晶格常数：晶体学晶胞各个边的实际长度。 7.简单晶格&复式晶格：原胞中包含一个原子的为简单晶格，两个或者两个以上的称为复 式晶格。 8.布拉伐格子：体现晶体周期性的格子称为布拉伐格子。（布拉伐格子的每个格点对应一 个原胞，简单晶格的晶格本身和布拉伐格子完全相同；复式晶格每种等价原子都构成和布拉伐格子相同的格子。） 9.基失：以原胞共顶点三个边做成三个矢量，α1，α2，α3，并以其中一个格点为原点， 则布拉伐格子的格点可以表示为αL=L1α1 +L2α2 +L3α3 。把α1，α2，α3 称为基矢。 10.平移对称性：整个晶体按9中定义的矢量αL 平移，晶格与自身重合，这种特性称为平 移对称性。（在晶体中，一般的物理量都具有平移对称性） 11.晶向&晶向指数：参考教材。（要理解） 12.晶面&晶面指数：参考教材。（要理解） 立方晶系中，若晶向指数和晶面指数相同则互相垂直。 §2金刚石结构，类金刚石结构（闪锌矿结构） 金刚石结构：金刚石结构是一种由相同原子构成的复式晶格，它是由两个面心立方晶格沿立方对称晶胞的体对角线错开1/4长度套构而成。常见的半导体中Ge，Si，α-Sn（灰锡）都属于这种晶格。 金刚石结构的特点：每个原子都有四个最邻近原子，它们总是处在一个正四面体的顶点上。（每个原子所具有的最邻近原子的数目称为配位数） 每两个邻近原子都沿一个<1,1,1,>方向， 处于四面体顶点的两个原子连线沿一个<1,1,0>方向， 四面体不共顶点两个棱中点连线沿一个<1,0,0,>方向。 半导体物理答案 一、选择 1.与半导体相比较，绝缘体的价带电子激发到导带所需的能量（比半导体的大）； 2.室温下，半导体Si 掺硼的浓度为1014cm -3，同时掺有浓度为1.1×1015cm -3的磷，则电子 浓度约为（1015cm -3 ），空穴浓度为（2.25×105cm -3 ），费米能级为（高于E i ）；将该半导 体由室温度升至570K ，则多子浓度约为（2×1017cm -3），少子浓度为（2×1017cm -3），费米 能级为（等于E i ）。 3.施主杂质电离后向半导体提供（电子），受主杂质电离后向半导体提供（空穴），本征 激发后向半导体提供（空穴、电子）； 4.对于一定的n 型半导体材料，温度一定时，减少掺杂浓度，将导致（E F ）靠近E i ； 5.表面态中性能级位于费米能级以上时，该表面态为（施主态）； 6.当施主能级E D 与费米能级E F 相等时，电离施主的浓度为施主浓度的（1/3）倍； 重空穴是指（价带顶附近曲率较小的等能面上的空穴） 7.硅的晶格结构和能带结构分别是（金刚石型和间接禁带型） 8.电子在晶体中的共有化运动指的是电子在晶体（各元胞对应点出现的几率相同）。 9.本征半导体是指（不含杂质与缺陷）的半导体。 10.简并半导体是指（(E C -E F )或(E F -E V )≤0）的半导体 11.3个硅样品的掺杂情况如下： 甲．含镓1×1017cm -3；乙.含硼和磷各1×1017cm -3；丙.含铝1×1015cm -3 这三种样品在室温下的费米能级由低到高（以E V 为基准）的顺序是(甲丙乙) 12.以长声学波为主要散射机构时，电子的迁移率μn 与温度的（B 3/2次方成反比） 13.公式*/q m μτ=中的τ是载流子的（平均自由时间）。 14.欧姆接触是指（阻值较小并且有对称而线性的伏－安特性）的金属－半导体接触。 15.在MIS 结构的金属栅极和半导体上加一变化的电压，在栅极电压由负值增加到足够大 的正值的的过程中，如半导体为P 型，则在半导体的接触面上依次出现的状态为（多数载 流子堆积状态，多数载流子耗尽状态，少数载流子反型状态）。 16.在硅和锗的能带结构中，在布里渊中心存在两个极大值重合的价带，外面的能带（曲 率小），对应的有效质量（大），称该能带中的空穴为(重空穴E )。 17.如果杂质既有施主的作用又有受主的作用，则这种杂质称为（两性杂质）。 18.在通常情况下，GaN 呈（纤锌矿型 ）型结构，具有（六方对称性），它是（直接带 隙）半导体材料。 19.同一种施主杂质掺入甲、乙两种半导体，如果甲的相对介电常数εr 是乙的3/4， m n */m 0值是乙的2倍，那么用类氢模型计算结果是（甲的施主杂质电离能是乙的32/9，的 弱束缚电子基态轨道半径为乙的3/8 ）。 20.一块半导体寿命τ=15μs，光照在材料中会产生非平衡载流子，光照突然停止30μs 后，其中非平衡载流子将衰减到原来的（1/e 2）。 21.对于同时存在一种施主杂质和一种受主杂质的均匀掺杂的非简并半导体，在温度足够 高、n i >> /N D -N A / 时，半导体具有 （本征） 半导体的导电特性。 22.在纯的半导体硅中掺入硼，在一定的温度下，当掺入的浓度增加时，费米能级向 （Ev ）移动；当掺杂浓度一定时，温度从室温逐步增加，费米能级向( Ei )移动。 23.把磷化镓在氮气氛中退火，会有氮取代部分的磷，这会在磷化镓中出现（产生等电子 陷阱）。 24.对于大注入下的直接复合，非平衡载流子的寿命不再是个常数，它与（非平衡载流子 浓度成反比）。 非平衡载流子寿命公式： 本征载流子浓度公式： 本征半导体：晶体中不含有杂质原子的材料 半导体功函数：指真空电子能级E 0与半导体的费米能级E f 之差 电子>(<)空穴为n(p)型半导体，掺入的是施主(受主)杂质原子。 Pn 结击穿的的两种机制：齐纳效应和雪崩效应 载流子的迁移率 扩散系数 爱因斯坦关系式 两种扩散机制：晶格扩散，电离杂质扩散 迁移率受掺杂浓度和温度的影响 金属导电是由于自由电子；半导体则是因为自由电子和空穴；绝缘体没有自由移动的带电粒子，其不导电。 空间电荷区：冶金结两侧由于n 区内施主电离和p 区内受主电离而形成的带净正电与负电的区域。 存储时间：当pn 结二极管由正偏变为反偏是，空间电荷区边缘的过剩少子浓度由稳定值变为零所用的时间。 费米能级：是指绝对零度时，电子填充最高能级的能量位置。 准费米能级：在非平衡状度下，由于导带和介质在总体上处于非平衡，不能用统一的费米能级来描述电子和空穴按能级分布的问题，但由于导带中的电子和价带中的空穴按能量在各自能带中处于准平衡分布，可以有各自的费米能级成为准费米能级。 肖特基接触：指金属与半导体接触时，在界面处的能带弯曲，形成肖特基势垒，该势垒导放大的界面电阻值。 非本征半导体：将掺入了定量的特定杂质原子，从而将热平衡状态电子和空穴浓度不同于本征载流子浓度的材料定义为非本征半导体。 简并半导体：电子或空穴的浓度大于有效状态密度，费米能级位于导带中（n 型）或价带中（p 型）的半导体。 直接带隙半导体：导带边和价带边处于k 空间相同点的半导体。 电子有效质量：并不代表真正的质量，而是代表能带中电子受外力时，外力与加速度的一个比例常熟。 雪崩击穿：由空间电荷区内电子或空穴与原子电子碰撞而产生电子--空穴对时，创建较大反偏pn 结电流的过程 1、什么是单边突变结？为什么pn 结低掺杂一侧的空间电荷区较宽？ ①冶金结一侧的掺杂浓度大于另一侧的掺杂浓度的pn 结；②由于pn 结空间电荷区p 区的受主离子所带负电荷与N 区的施主离子所带正电荷的量是相等的，而这两种带点离子不能自由移动的，所以空间电荷区内的低掺杂一侧，其带点离子的浓度相对较低，为了与高掺杂一侧的带电离子的数量进行匹配，只有增加低掺杂一侧的宽度 。 2、为什么随着掺杂弄得的增大，击穿电压反而下降？ 随着掺杂浓度的增大，杂质原子之间彼此靠的很近而发生相互影响，分离能级就会扩展成微带，会使原奶的导带往下移，造成禁带宽度变宽，不如外加电压时，能带的倾斜处隧长度Δx 变得更短，当Δx 短到一定程度，当加微小电压时，就会使p 区价带中电子通过隧道效应通过禁带而到达N 区导带，是的反响电流急剧增大而发生隧道击穿，所以。。。。。。 3、对于重掺杂半导体和一般掺杂半导体，为何前者的迁移率随温度的变化趋势不同？试加以定性分析。 对于重掺杂半导体，在低温时，杂质散射起主导作用，而晶格振动散射与一般掺杂半导体相比较影响并不大，所以这时随着温度的升高，重掺杂半导体的迁移率反而增加；温度继续增加下，晶格振动散射起主导作用，导致迁移率下降。 对于一般掺杂半导体，由于杂质浓度低，电离杂子散射基本可以忽略，其主要作用的是晶格振动散射，所以温度越高，迁移率越小。 4、漂移运动和扩散运动有什么不同？对于非简并半导体而言，迁移率和扩散系数之间满足什么关系？ 漂移运动是载流子在外电场的作用下发生的定向运动，而扩散运动是由于浓度分布不均，导致载流子从浓度高的地方向浓度低的地方定向运动。前者的推动力是外电场，后者的推动力是载流子的分布引起的。 关系为：T k D 0 //εμ= 5、什么叫统计分布函数？并说明麦克斯韦-玻尔兹曼、玻色-爱因斯坦、费米狄拉克分布函数的区别？ 描述大量粒子的分部规律的函数。 ①麦克--滋曼分布函数：经典离子，粒子可区分，而且每个能态多容纳的粒子数没有限制。 ②波色--斯坦分部函数：光子，粒子不可区分，每个能态所能容纳的粒子数没有限制。 ③费米狄拉克分布函数：晶体中的电子，粒子不可分辨，而且每个量子态，只允许一个粒子。 6、画出肖特基二极管和pn 结二极管的正偏特性曲线；并说明它们之间的差别。 两个重要的区别：反向饱和电流密度的数量级，开关特性； 两种器件的电流输运机构不同：pn 结中的电流是由少数载流子的扩散运动决定的，而肖特基势垒二极管中的电流是由多数载流子通过热电子发射越过内建电势差而形成的。 肖特基二极管的有效开启电压低于pn 结二极管的有效开启电压。 7、（a ）5个电子处于3个宽度都为a=12A °的三维无限深势阱中，假设质量为自由电子质量，求T=0k 时费米能级（b ）对于13个电子呢？ 解：对于三维无限深势阱 对于5个电子状态，对应nxnynz=221=122包含一个电子和空穴的状态 ev E F 349.2)122(261.022=++?= 对于13个电子……=323=233 ev E F 5.742)323(261.0222=++?= 8、T=300k 时，硅的实验测定值为p 0=2×104cm -3,Na=7*1015cm -3, (a)因为P 0 9金属半导体与半导体异质结 一、肖特基势垒二极管 欧姆接触：通过金属-半导体的接触实现的连接。接触电阻很低。 金属与半导体接触时，在未接触时，半导体的费米能级高于金属的费米能级，接触后，半导体的电子流向金属，使得金属的费米能级上升。之间形成势垒为肖特基势垒。 在金属与半导体接触处，场强达到最大值，由于金属中场强为零，所以在金属——半导体结的金属区中存在表面负电荷。 影响肖特基势垒高度的非理想因素：肖特基效应的影响，即势垒的镜像力降低效应。金属中的电子镜像到半导体中的空穴使得半导体的费米能级程下降曲线。附图： 电流——电压关系：金属半导体结中的电流运输机制不同于pn结的少数载流子的扩散运动决定电流，而是取决于多数载流子通过热电子发射跃迁过内建电势差形成。附肖特基势垒二极管加反偏电压时的I-V曲线：反向电流随反偏电压增大而增大是由于势垒降低的影响。 肖特基势垒二极管与Pn结二极管的比较：1.反向饱和电流密度（同上），有效开启电压低于Pn结二极管的有效开启电压。2.开关特性肖特基二极管更好。应为肖特基二极管是一个多子导电器件，加正向偏压时不会产生扩散电容。从正偏到反偏时也不存在像Pn结器件的少数载流子存储效应。 二、金属-半导体的欧姆接触 附金属分别与N型p型半导体接触的能带示意图 三、异质结：两种不同的半导体形成一个结 小结：1.当在金属与半导体之间加一个正向电压时，半导体与金属之间的势垒高度降低，电子很容易从半导体流向金属，称为热电子发射。 2.肖特基二极管的反向饱和电流比pn结的大，因此达到相同电流时，肖特基二极管所需的反偏电压要低。 10双极型晶体管 双极型晶体管有三个掺杂不同的扩散区和两个Pn结，两个结很近所以之间可以互相作用。之所以成为双极型晶体管，是应为这种器件中包含电子和空穴两种极性不同的载流子运动。 一、工作原理 附npn型和pnp型的结构图 发射区掺杂浓度最高，集电区掺杂浓度最低 附常规npn截面图 造成实际结构复杂的原因是：1.各端点引线要做在表面上，为了降低半导体的电阻，必须要有重掺杂的N+型掩埋层。2.一片半导体材料上要做很多的双极型晶体管，各自必须隔离，应为不是所有的集电极都是同一个电位。 通常情况下，BE结是正偏的，BC结是反偏的。称为正向有源。附图： 由于发射结正偏，电子就从发射区越过发射结注入到基区。BC结反偏，所以在BC结边界，理想情况下少子电子浓度为零。 附基区中电子浓度示意图： 电子浓度梯度表明，从发射区注入的电子会越过基区扩散到BC结的空间电荷区，半导体物理知识点总结
