电力电缆线路的预防性试 验规程 Final approval draft on November 22, 2020
电力电缆线路的预防性试验规程 1.1对电缆的主绝缘作直流耐压试验或测量绝缘电阻时，应分别在每一相上进行。对一相进行试验或测量时，其它两相导体、金属屏蔽或金属套和铠装层一起接地。 1.2新敷设的电缆线路投入运行3～12个月，一般应作1次直流耐压试验，以后再按正常周期试验。 1.3试验结果异常，但根据综合判断允许在监视条件下继续运行的电缆线路，其试验周期应缩短，如在不少于6个月时间内，经连续3次以上试验，试验结果不变坏，则以后可以按正常周期试验。 1.4对金属屏蔽或金属套一端接地，另一端装有护层过电压保护器的单芯电缆主绝缘作直流耐压试验时，必须将护层过电压保护器短接，使这一端的电缆金属屏蔽或金属套临时接地。 1.5耐压试验后，使导体放电时，必须通过每千伏约80kΩ的限流电阻反复几次放电直至无火花后，才允许直接接地放电。 1.6除自容式充油电缆线路外，其它电缆线路在停电后投运之前，必须确认电缆的绝缘状况良好。凡停电超过一星期但不满一个月的电缆线路，应用兆欧表测量该电缆导体对地绝缘电阻，如有疑问时，必须用低于常规直流耐压试验电压的直流电压进行试验，加压时间1min；停电超过一个月但不满一年的电缆线路，必须作50%规定试验电压值的直流耐压试验，加压时间1min；停电超过一年的电缆线路必须作常规的直流耐压试验。 1.7对额定电压为0.6/1kV的电缆线路可用1000V或2500V兆欧表测量导体对地绝缘电阻代替直流耐压试验。 1.8直流耐压试验时，应在试验电压升至规定值后1min以及加压时间达到规定时测量泄漏电流。泄漏电流值和不平衡系数(最大值与最小值之比)只作为判断绝缘状况的参考，不作为是否能投入运行的判据。但如发现泄漏电流与上次试验值相比有很大变化，或泄漏电流不稳定，随试验电压的升高或加压时间的增加而急剧上升时，应查明原因。如系终端头表面泄漏电流或对地杂散电流等因素的影响，则应加以消除；如怀疑电缆线路绝缘不良，则可提高试验电压(以不超过产品标准规定的出厂试验直流电压为宜)或延长试验时间，确定能否继续运行。 1.9运行部门根据电缆线路的运行情况、以往的经验和试验成绩，可以适当延长试验周期。
k v电力电缆线路工程清 单计价实例 公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-
110kV××电缆线路工程实例 某110kV电缆工程，其设计见图7?5～图7?9。已知条件如下： （1）该电缆工程为起点是变电所A、终点是变电所B的110kV电缆工程； （2）电缆型号为YJSV—110kV—1×400； （3）电缆试验项目为配合电缆头直流耐压试验、正负阻抗电阻电容测定、波阻试验、电缆护层遥测试验、电缆护层耐压试验； （4）电缆终端选用SFCF110g—110kV—XLPE热缩户内型； （5）虚线为电缆排管段，实线为电缆沟段； （6）工作井分为ZGJ2530转角井和ZGJ2025直线井； （7）电缆沿排管敷设长度600m（已包括进变电所A的长度），电缆沿沟敷设长度250m （已包括进变电所B的长度）； （8）进变电所以内部分的工作内容，除电缆敷设、试验和终端头制作安装属于本工程外，其余工作内容不属于本工程； （9）电缆排管选用PVC双壁波纹管； （10）电缆沟、电缆井盖板，均为现场预制； （11）运输距离：人力100m、汽车10km； （12）最高气温40℃，最低气温?6℃； （13）沿线地形：平地50％，丘陵50％； （14）沿线地质条件：普通土60％，坚土地40％。 图7-5 电缆沟路径示意图
图7-6 电缆沟详图
图7-7 ZGJ2530电缆转角工作井
图7-8 ZGJ2025电缆直线工作井图7-9 电缆排管详图

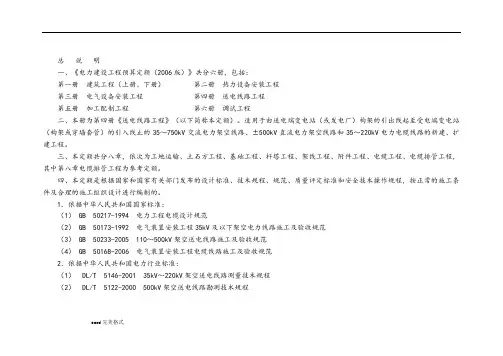

110kV长山站电缆线路工程 工程量清单 招标人：×××电力公司（单位盖章） 法定（授权）代表人：（签字盖章） 中介机构 法定（授权）代表人：（签字盖章） 编制人：（签字盖从业专用章） 编制时间： X年×月×日 总说明 工程名称：110kV长山站电缆线路
电力电缆线路的试验项目周期和标准 1．1一般规定 1．1.1对电缆的主绝缘测量绝缘电阻或做耐压试验时，应分别在每一相上进行，其它两相导体、电缆两端的金属屏蔽或金属护套和铠装层接地（装有护层过电压保护器时，必须将护层过电压保护器短接接地）。 1．1.2对额定电压为0.6/1kV的电缆线路可用1000V或2500V兆欧表测量导体对地绝缘电阻，代替直流耐压试验。1．1.3进行直流耐压试验时应分阶段均匀升压（至少3段）每段停留1min读取泄漏电流，试验电压升至规定值至加压时间达到规定时间当中至少应读取一次泄漏电流。泄漏电流值和不平衡系数只做为判断绝缘状况的参考，不做为是否投入运行的判据，当发现泄漏电流与上次试验值相比有较大变化，泄漏电流不稳定，随试验电压的升高或随加压时间延长而急剧上升，应查明原因并排除终端头表面泄漏电流或对地杂散电流的影响。若怀疑电缆绝缘不良，则可提高试验电压（不宜超过产品标准规定的出厂试验电压）或是延长试验时间，确定能否继续运行。 1．1.4除自容式充油电缆线路外，其它电缆线路在停电后投运之前必须确认电缆的绝缘状况良好，可分别采取以下试验确定： a)停电超过1周但不满1个月，测量绝缘电阻（异常时按
b处理） b)停电超过1个月但不满1年的：作规定直流耐压试验值的50%耐压1min。 c)停电超过1年的电缆线路必须作常规耐压试验。 1．1.5新敷设的电缆投入运行3-12个月，一般应作1 次直流耐压试验，以后再按正常周期试验。 1．2纸绝缘电力电缆线路的试验项目、周期和标准见表8-1 表8-1纸绝缘电力电缆线路的试验项目、周期和标准
1．3橡塑绝缘电力电缆线路 橡塑绝缘电力电缆是指聚氯乙烯、交联聚乙烯与乙丙橡皮绝缘电力电缆。 1．3.1橡塑绝缘电力电缆线路的试验项目、周期和标准见表8-2 表8-2橡塑绝缘电力电缆线路的试验项目、周期和标准
文件编号：RHD-QB-K2126 （安全管理范本系列） 编辑：XXXXXX 查核：XXXXXX 时间：XXXXXX 输电线路安全（三）示 范文本
输电线路安全（三）示范文本 操作指导：该安全管理文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时进行更好的判断与管理。，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。 三十七、电缆的铅包皮与钢甲必须用软铜线焊接后才能接地 电缆的铅包皮与钢甲之间有一薄层黄麻，用以保护铅包皮不受化学腐蚀。但当电缆有大故障电流流过铅包皮、钢甲而入地时，二者之间将产生电位差，将黄麻层最薄弱处击穿，并在该处产生电弧，将铅包皮烧溶成洞孔，从而破坏电缆的密封性。为了防止出现这种现象，通常使用不小于10毫米＜sup＞2＜ /sup＞的多股铜线把铅包皮与钢甲焊接成等电位体后再接地。另一个作用是：雷击时埋入地下的钢甲可分流一部分电流，降低一部分接地电阻，为电缆后面
的设备的防雷提供有利条件。 三十八、为什么电力电缆经常在秋天的晚上被击穿 通常，粘性浸渍绝缘电力电缆的保护层、导电芯线、绝缘纸、绝缘油以及护套等的热膨胀系数均各不相同。当负荷增大或气候变热而使电缆温度升高时，由于电缆油的膨胀系数比其他材料大10倍左右，因此电缆的铅护套除自身膨胀外，还有受电缆油膨胀影响到附加膨胀量。而当负荷减小或气候变冷使电缆温度降低时，铅层不能恢复到原始状态。因此，电缆铅层与电缆油之间就会出现空气隙，电缆绝缘往往被击穿。秋天晚上，气温较低，电缆冷缩使夏天形成的气隙变大，从而出现电力电缆被击穿的现象。 三十九、高压电缆线路停电后可否立即进行检修工作
10kV 电缆线路典型设计技术原则 1、主要设计规程、规范 本次阐述的10kV 电缆线路指交流额定电压10kV 电力电缆线路，包括电缆本体、附件与相关的建(构)筑物、排水、消防和火灾报警系统等。10kV 电缆线路敷设设计一般分直埋、排管、电缆沟、电缆隧道四种方式。10kV 电缆线路设计中常用的规程规范如下: GB 29415 耐火电缆槽盒 GB 50003 砌体结构设计规范 GB 50009 建筑结构荷载规范 GB 50010 混凝土结构设计规范 GB 50016 建筑设计防火规范 GB 50034 建筑照明设计标准 GB 50065 交流电气装置的接地设计规范
GB 2952 电缆外护层 GB 3048 电线电缆电性能试验方法 GB 6995 电线电缆识别标志 GB 11032 交流无间隙金属氧化物避雷器 GB 12666 电线电缆燃烧试验方法 GB 12706 额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件 GB/T 18380 电缆和光缆在火焰条件下的燃烧试验 DL/T 401 高压电缆选用导则 GB 50116 火灾自动报警系统设计规范 GB 50168 电气装置安装工程电缆工程施工及验收规范
GB 50217 电力工程电缆设计规范 GB 50229 火力发电厂与变电所设计防火规范 GB 50330 建筑边坡工程技术规范 GB/T 11836 混凝土和钢筋混凝土排水管 GB/T 50064 交流电气装置的过电压保护和绝缘配合DLGJ 154 电缆防火措施设计和施工与验收标准 DL/T 1253 电力电缆线路运行规程 DL/T 5221 城市电力电缆线路设计技术规定 Q/GDW 1738 国家电网公司配电网规划设计技术导则CJJ 37 城市道路工程设计规范 JGJ 118 冻土地区建筑地基基础设计规范
电力电缆线路交接试验标准 一、电力电缆的试验项目，包括下列内容： 1.测量绝缘电阻； 2.直流耐压试验及泄漏电流测量； 3.交流耐压试验； 4.测量金属屏蔽层电阻和导体电阻比； 5.检查电缆线路两端的相位； 6.充油电缆的绝缘油试验； 7.交叉互联系统试验。 注：①橡塑绝缘电力电缆试验项目应按本条第1、3、4、5和7条进行。当不具备条件时，额定电压U0／U为18／30kV及以下电缆，允许用直流耐压试验及泄漏电流测量代替交流耐压试验； ②纸绝缘电缆试验项目应按本条第1、2和5条进行； ③自容式充油电缆试验项目应按本条第1、2、5、6和7条进行； 二、电力电缆线路的试验，应符合下列规定： 1.对电缆的主绝缘作耐压试验或测量绝缘电阻时，应分别在每一相上进行。对一相进行试验或测量时，其它两相导体、金属屏蔽或金属套和铠装层一起接地； 2.对金属屏蔽或金属套一端接地，另一端装有护层过电压保护器的单芯电缆主绝缘作耐压试验时，必须将护层过电压保护器短接，使这一端的电缆金属屏蔽或金属套临时接地； 3.对额定电压为0.6/1kV的电缆线路应用2500V绝缘电阻测试仪测量导体对地绝缘电阻代替耐压试验，试验时间1min。 三、测量各电缆导体对地或对金属屏蔽层间和各导体间的绝缘电阻，应符合下列规定： 1.耐压试验前后，绝缘电阻测量应无明显变化； 2.橡塑电缆外护套、内衬套的绝缘电阻不低于0.5MΩ/km； 3.测量绝缘用绝缘电阻测试仪的额定电压，宜采用如下等级： (1)0.6/1kV电缆:用1000V绝缘电阻测试仪。 (2)0.6/1kV以上电缆:用2500V绝缘电阻测试仪；6/6kV及以上电缆也可用5000V 绝缘电阻测试仪。 (3)橡塑电缆外护套、内衬套的测量:用500V绝缘电阻测试仪。 四、直流耐压试验及泄漏电流测量，应符合下列规定： 1.直流耐压试验电压标准：
输电线路安全（三）三十七、电缆的铅包皮与钢甲必须用软铜线焊接后才能接地 电缆的铅包皮与钢甲之间有一薄层黄麻，用以保护铅包皮不受化学 腐蚀。但当电缆有大故障电流流过铅包皮、钢甲而入地时，二者之 间将产生电位差，将黄麻层最薄弱处击穿，并在该处产生电弧，将 铅包皮烧溶成洞孔，从而破坏电缆的密封性。为了防止出现这种现象，通常使用不小于10毫米＜sup＞2＜/sup＞的多股铜线把铅包皮 与钢甲焊接成等电位体后再接地。另一个作用是：雷击时埋入地下 的钢甲可分流一部分电流，降低一部分接地电阻，为电缆后面的设 备的防雷提供有利条件。 三十八、为什么电力电缆经常在秋天的晚上被击穿 通常，粘性浸渍绝缘电力电缆的保护层、导电芯线、绝缘纸、绝缘 油以及护套等的热膨胀系数均各不相同。当负荷增大或气候变热而 使电缆温度升高时，由于电缆油的膨胀系数比其他材料大10倍左右，因此电缆的铅护套除自身膨胀外，还有受电缆油膨胀影响到附加膨 胀量。而当负荷减小或气候变冷使电缆温度降低时，铅层不能恢复 到原始状态。因此，电缆铅层与电缆油之间就会出现空气隙，电缆 绝缘往往被击穿。秋天晚上，气温较低，电缆冷缩使夏天形成的气 隙变大，从而出现电力电缆被击穿的现象。 三十九、高压电缆线路停电后可否立即进行检修工作
不可以。因为高压电缆线路的电容一般都很大，储存有大量电荷，并有相当高的电压，如果停电后不放电就进行检修作业，接触电缆就有触电危险。所以，高压电缆线路停电后，必须先充分放电，然后才可进行检修工作。 四十、电力电缆的正常巡视检查项目对电力电缆进行正常巡视检查时应检查以下各项：（1）查看地下敷设有电缆线路的路面是否正常，有无挖掘痕迹和线路标桩是否完整。（2）在电缆线路附近的扩建和新建施工期间，电缆线路上不得堆置瓦石、矿渣、建筑材料、笨重物件、酸碱性排泄物或砌石灰坑等。 （3）进入房屋的电缆沟出口不得有渗水现象；电缆隧道和电缆沟内不应积水或堆积杂物和易燃物；不许向隧道或沟内排水。 （4）电缆隧道和电缆沟内的支架必须牢固，无松动或锈蚀现象，接地应良好。 （5）电缆终端头就无漏油、溢胶、放电、发热等现象。 （6）电缆终端瓷瓶应完整、清洁；引出线的连接线夹应紧固，无发热现象。 （7）电缆终端头接地必须良好，无松动、断股和锈蚀现象。 （8）对于电缆头，每1~3年应停电打开填注孔塞头或顶盖，检查盒内绝缘胶有无水分、空隙和裂缝等。
11 电力电缆线路 11.1 一般规定 11.1.1 对电缆的主绝缘作直流耐压试验或测量绝缘电阻时，应分别在每一相上进行。对一相进行试验或测量时，其它两相导体、金属屏蔽或金属套和铠装层一起接地。 11.1.2 新敷设的电缆线路投入运行3～12个月，一般应作1次直流耐压试验，以后再按正常周期试验。 11.1.3 试验结果异常，但根据综合判断允许在监视条件下继续运行的电缆线路，其试验周期应缩短，如在不少于6个月时间，经连续3次以上试验，试验结果不变坏，则以后可以按正常周期试验。 11.1.4 对金属屏蔽或金属套一端接地，另一端装有护层过电压保护器的单芯电缆主绝缘作直流耐压试验时，必须将护层过电压保护器短接，使这一端的电缆金属屏蔽或金属套临时接地。 11.1.5 耐压试验后，使导体放电时，必须通过每千伏约80kΩ的限流电阻反复几次放电直至无火花后，才允许直接接地放电。 11.1.6 除自容式充油电缆线路外，其它电缆线路在停电后投运之前，必须确认电缆的绝缘状况良好。凡停电超过一星期但不满一个月的电缆线路，应用兆欧表测量该电缆导体对地绝缘电阻，如有疑问时，必须用低于常规直流耐压试验电压的直流电压进行试验，加压时间1min；停电超过一个月但不满一年的电缆线路，必须作50%规定试验电压值的直流耐压试验，加压时间1min；停电超过一年的电缆线路必须作常规的直流耐压试验。
11.1.7 对额定电压为0.6/1kV的电缆线路可用1000V或2500V兆欧表测量导体对地绝缘电阻代替直流耐压试验。 11.1.8 直流耐压试验时，应在试验电压升至规定值后1min以及加压时间达到规定时测量泄漏电流。泄漏电流值和不平衡系数(最大值与最小值之比)只作为判断绝缘状况的参考，不作为是否能投入运行的判据。但如发现泄漏电流与上次试验值相比有很大变化，或泄漏电流不稳定，随试验电压的升高或加压时间的增加而急剧上升时，应查明原因。如系终端头表面泄漏电流或对地杂散电流等因素的影响，则应加以消除；如怀疑电缆线路绝缘不良，则可提高试验电压(以不超过产品标准规定的出厂试验直流电压为宜)或延长试验时间，确定能否继续运行。 11.1.9 运行部门根据电缆线路的运行情况、以往的经验和试验成绩，可以适当延长试验周期。 11.2 纸绝缘电力电缆线路 本条规定适用于粘性油纸绝缘电力电缆和不滴流油纸绝缘电力电缆线路。纸绝缘电力电缆线路的试验项目、周期和要求见表22。 表22 纸绝缘电力电缆线路的试验项目、周期和要求
10kV电力电缆线路的设计运行与维护李祖伟 发表时间：2018-01-23T09:46:04.060Z 来源：《基层建设》2017年第31期作者：李祖伟[导读] 摘要：电缆线路的供电性能更加可靠，使用的寿命也相对较长，并且电缆线路一般都是埋设在地下的管道当中，所以受到外界的干扰极小，这也就减少了事故的发生率。 安徽省霍邱供电公司安徽霍邱 237400 摘要：电缆线路的供电性能更加可靠，使用的寿命也相对较长，并且电缆线路一般都是埋设在地下的管道当中，所以受到外界的干扰极小，这也就减少了事故的发生率。其次就是电力电缆的运用对于城市更加方便管理，解决集中供电电网复杂的问题。 关键词：10kV电力电缆；线路设计；运行管理；日常维护引言： 10kV 电力电缆是我国电力输送系统中重要的组成部分，随着供电企业的发展，占有着越来越重要的地位。当前，已经有许多的城市着手或者完成了 10kV 电力电缆的建设工作，实现了从传统的架空线路到地下电缆线路的转变。由于供电的需要 10kV 电缆的铺设线路相对较长，供电的情况也比较复杂，所以在这种状况下，极有可能发生各种安全隐患。所以为了保证电力电缆正常平稳的使用，就需要运维管理人员在进行电力电缆设计、运行和维护的过程中，采取合理有效的措施。及时的避免电力电缆故障造成的巨大经济损失和人员伤亡。目前，电力电缆运行管理方面还存在着许多的不足，企业应该健全 10kV 电力电缆的设计方法、运行管理和后期维护工作，确保电力电缆的平稳运行。 1 10kv 电力电缆线路设计过程中存在的问题 1.1 10kv电力电缆的机械性损伤问题：10kv 电力电缆与普通电缆相比具有较大的外径，因此在线路设计过程中，对线路转弯的半径具有十分严格的要求，不仅如此，在10kv 电力电缆的敷设以及运输过程中，也具有较高的操作难度。10kv电力电缆线路设计师一项较大的工作，在进行线路铺设时，线路的转弯角度过大会导致导体的内部出现机械性损伤问题，将大大缩减设备的使用寿命。不仅如此，由于电力电缆表面覆盖着较厚的绝缘层，因此即使是在绝缘或回路电阻测量的情况下，也无法轻易诊断出故障的发生，无法通过定期诊断、检修来预防事故的发生。10kv电力电缆在运行状态下，电缆的绝缘强度会由于电缆受损过热而大幅度降低，从而造成故障发生，并且由于此类故障无法轻易发现，设备继续运行会造成严重的电力事故，综上所述，在电力电缆线路铺设时，如果出现承受外力应力歪曲或由于线路设计需要必须转弯等情况时，电力电缆必须要处于自然弯曲的状态，进而减少电缆内部机械性损伤问题的出现，最终达到预防事故发生的目的。 1.2 10kv 电力电缆的防潮保护 10kv 电力电缆运行情况下，可能出现外部环境中潮气和水分等通过覆盖于电缆表面保护层或电缆头进入到电缆绝缘层的情况。一旦出现这种情况，水分则会逐步向电缆内部纵向渗透，造成整条电缆甚至整个供电网络的损坏，更有甚者会引发严重的电力事故。因此，在进行101kv电力电缆的线路设计、试验、敷设等环节工作时，必须做好设备的防潮保护工作，具体表现为以下几点：首先，要保证电缆端部在敷设时的具有良好的密封性，防止水分、潮气通过电缆端部进入电缆内部；其次，在开展电缆敷设工作时，必须要减少电缆应力歪曲的情况出现，最后，当电缆敷设工作完成后，要对整条电缆进行严密的检查，如果出现受潮或密封不严等问题，必须及时进行处理。 1.3 10kv 电力电缆大电流锅流问题 当进行10kv电力电缆线路设计时，若电力电缆的四周形成了由钢或铁材质构成的闭合回路，就会造成涡流现象的出现，并且电力电缆系统越集中，产出的涡流也会越大，涡流现象的出现会造成配电网络运行不稳定，甚至会造成电力事故的发生。所以，在电力电缆线路设计过程中，必须仔细检查电缆铺设四周所使用的材质，从而避免涡流现象发生。 2 10kV电力电缆线路运行的相关标准 2.1 加大电力电缆线路的巡视力度 一些企业部门常常在无证的情况下进行非法施工，这对于电力电缆线路的安全具有极大威胁。所以对于一些施工现场范围比较大的，应该及时派遣相关的专业监测人员进行监测，以便及时提供相关的检测信息。其次是要对电力电缆的线路进行定期的检查工作，要及时定期安排人员进行线路查巡工作，对电缆沟或是管道中存在的杂物及时进行清理。还要对老化的电缆线路加以注意，减少安全隐患。要对电缆的绝缘电阻进行监测，对电缆附近的设备及零件进行定期的加固和除锈处理，防止意外发生。与此同时，还要建立相关的检查机制和检查标准，提高检查人员的责任意识，确保电力电缆线路的正常运行。 2.2 电力电缆备用物品的严格保管制度 对于电力电缆的备用物品要派专人进行归纳和整理，统一存放。而且要注意存放的地点必须干燥清洁，便于取用。对于设备的型号要登记在册，这样方便归类和查找。而对于 10kV电力电缆图纸资料则要进行妥善的保管，避免丢失。 2.3 加强对电力电缆线路温度的测定 电力电缆的温度变化对于电缆的运行具有很大的影响，所以需要对电缆及其它重要设备的温度进行定时、定期的记录。但是电力电缆一般都铺设在地下，给温度的监测带来了困难，因此可以采用温度传感器来对地下线路的电缆温度进行监测。要将温度传感器放置在电缆线分布比较密集，散热不是很好的地方，测量的数据主要包括周围的环境温度、空气温度、电缆温度及周围土壤的温度等。最后，将这些数据统计在一起，绘制出相应的温度曲线。尤其是在夏冬季节，用电处于高峰期，温度的变化会更为明显，安全隐患也就越大，所以要密切的进行监视，一旦发现温度出现异常情况，要尽快绘制出温度变化的取向，查找出故障发生的原因，及时消除故障，避免造成不良影响。 2.4 特殊环境条件下的运行 特殊的天气原因和自然因素是在所难免的，尤其是雷击等现象对于 10kV 电力电缆的运行具有非常大的影响。为了能够有效的防止雷击，大都采用的是安装线路避雷器，这种避雷装置相对简单，而且也比较经济。同时还要定期检查接地网的运行情况，确保接地良好。对于突发的天气变化，要做好相关的紧急预案。 2.5 电力电缆保护区域的检查工作
我国输电线路的电压等级和要求 发布时间：2012-9-25 1:43:16 作者：中国电力技术专业网我国采用的电压等级有380/220V、6、10、35、66、110、154、220、330、500kV，其中154 kV为非标准电压等级，66 kV和330 kV为限制发展电压等级。 我国采用的电压等级有380/220V、6、10、35、66、110、154、220、330、500kV，其中154 kV为非标准电压等级，66 kV和330 kV为限制发展电压等级。 目前通常把10 kV及以下电力线路称为配电线路，其中把1 kV以下的线路称为低压配电线路，1～10 kV线路称为高压配电线路；35 kV及以上的电力线路称为送电线路，其中35 kV～220 kV线路称为高压送电线路，330～500 kV线路称为超高压送电线路。 根据电力事业的发展需要，将来可能发展750～1000 kV或更高的电压等级。之所以采用高电压来输送电能，是因为采用高电压输送电能有以下优点： 1、减少线路损耗； 2、提高送电功率； 3、输送距离远； 4、相对提高了线路安全性。 所以，电力系统大部分都采用高压输电线路作为电力网内长距离、大功率的主要联络干线。 输电线路按其结构形式有架空电力线路和电缆电力线路。因架空线路与电缆线路比，具有建设速度快、检修维护方便、输送容量大、综合造价低等优点，我国电力线路主要采用架空电力线路形式。架空电力线路一般使用在城市外的长距离的旷野或高山上，而城市中为城市美观现多采用电缆下地。 架空电力线路的组成元件主要有导线、避雷线和接地体、绝缘子、金具、杆塔、拉线和基础。 对电力线路的基本要求是： 1、保证线路架设质量，加强运行维护，提高对用户供电的可靠性。 2、要求电力线路的供电电压在允许的波动范围内，以便向用户提供质量合格的电能。 3、在送电过程中，要减少线路损耗，提供送电效率，降低送电成本。 4、架空线路由于长期置于露天运行，线路的各元件除受正常的电气负荷和机械荷载作用外，还受到风、雨、冰、雪、大气污染、雷电等自然和人为条件的作用，要求线路各元件应有足够的机械和电气强度。 “经济电流密度”常作为新建线路选择导线截面的依据，也可作为运行线路经济与否的判断标准。所谓“经济电流密度”，就是当输电线路单位导线截面上通过这
输电线路电力电缆头问题的解决方法 发表时间：2019-11-08T09:42:50.317Z 来源：《当代电力文化》2019年13期作者：张翔陈栋周建伟胡培杰 [导读] 随着电力系统的不断发展和完善，许多新型技术在这一行业内得到了应用，电力系统的供电压力也在这一过程中增加了，高压电缆在这样的发展形势之下被广泛的应用于各地电网系统的建立和完善之中。 摘要：随着电力系统的不断发展和完善，许多新型技术在这一行业内得到了应用，电力系统的供电压力也在这一过程中增加了，高压电缆在这样的发展形势之下被广泛的应用于各地电网系统的建立和完善之中。对于现代的输电线路电力电缆头来说，工作过程中因为自然因素和人为处理方式不恰当经常会导致这一组件出现故障甚至影响这一组件的使用寿命，进一步扩大了系统建立过程中人力物力的投入，增加了成本。 关键词：输电线路；电力电缆头；问题；解决方法 一、电缆头使用寿命主要影响因素 从概念上来讲，电缆失效的情况主要分为以下几种：因为外力作用或运行过程中产生的损耗，相关组件已经完全不能使用；组件依然能使用但已经无法满足整个系统的运行要求；组件在运行过程中依然能满足系统的运行需求，但是已经无法保证可靠性，有随时产生故障的可能性。 根据上文中的具体情况来分析，影响电缆头使用寿命的原因主要有以下几点：首先，因为相关附件生产厂家较多，目前市场上还没有一个完善的标准要求，造成了这一器件质量参差不齐，质量低下是导致运行故障的直接因素，保证选取质量优良合适具体工作情况的电缆头附件是保证系统正常运行的根本。其次，因为行业内相关工作人员专业化程度高低不同也会对电缆头的使用寿命产生影响，施工工艺是否规范、符合相关标准是衡量这部分工作人员施工水平的主要因素，在这一过程中做到精益求精才能更进一步保证系统的正常运转。最后一点，也就是本文主要讨论的问题，无论是原材料的选取还是施工工艺的标准化都是在系统正式运行之前进行的，而运维管理工作则是贯穿于系统的整个运行过程中的，因此，在运维管理上能否做到及时发现问题、解决问题也就成了影响电缆头使用寿命的关键性因素。二、输电线路电力电缆头运维管理具体方式 （一）电缆敷设方式要因地制宜 电缆敷设方式的选择应结合当地实际情况，如避免在雨区和高地下水位地区采用直埋方式。电缆井或电缆隧道用于电缆数量集中的区域。对于距离变电站较远的电力用户，电缆敷设方式可采用架空或防水形式。在北部地区，在进行电缆敷设工程之前，应做好充分的准备工作。例如，由于冬季气温较低，当积雪堆积足够时，如果电缆不易扭结，积雪就会自动从电线上落下。当冰的重量超过电线电缆的验收能力时，由于电线电缆在外架空，容易引起电缆拉住输电塔或拉断杆塔和电缆本身。制定严格的冬季施工管理制度，严格执行有关冬季施工规程、规范和制定的施工措施和预防措施，保证人、机、料、料的顺利越冬，确保工程质量。不影响工程进度。此外，在电缆隧道内增设排水系统，采用综合管廊和低支护尽可能铺设工程电缆，既减少了通道长度，又在一定程度上间接解决了通道积水问题。 （二）定期对电力电缆进行试验 定期对配电网电缆进行测试,可以及时了解电缆的运行状态,有助于及时做好电缆线路的维修管理。在测试过程中主要有两个方面。一方面,测量绝缘电阻。针对处于运行状态中电力电缆,可通过深入分析电缆自身绝缘电阻阻值的实际大小,从而有效实现对电缆工作状态的有效确定。在测试电缆绝缘电阻时,应以测量结果和数值变化规律入手,经过一系列对比分析挖掘存在于其中的缺陷。另一方面,直流耐压试验和泄漏电流的测量。运用直流耐压试验方法进行检测时,可有效解决电缆机械损伤、电缆制造过程中的缺陷以及绝缘干枯等相关问题,而泄露电流测量方法则是有效检测绝缘受潮和绝缘劣化问题的主要途径,即使电缆运行过程中,仍需要对其进行定期的检查与维护,通常情况下,电缆试验间距1年,对于完成修复后的电缆进行全方位测试,从根本上提升电缆试验的有效率及合格率。 （三）加强对电缆质量的控制 在电力电缆的具体敷设过程中，首先要检查其质量，在确保其与实际电缆应用标准高度一致后，方可进行安装工作。同时，电力企业作为电缆敷设施工任务的实施者，应加快和完善电缆材料的相关检测体系，从源头上遏制电缆故障。另外，在电缆故障维修过程中，可能会遇到更换电缆的情况。在这种情况下，可以适当整合一些新的电缆材料，并进行相应的质量检测工作，全面检查电缆材料生产企业资质，避免质量不合格的材料流入电力施工现场。 （四）专业人才培养 确保负责运维管理工作人员的专业化水平是决定输电线路电力电缆头运维管理效果的因素之一。对于这部分工作人员来说，我们首先要从用人标准上提高门槛，确保吸收专业人才，保证工作效率。对于行业内的运维管理人员来说，相关企业和部门要保证定期的对这部分人员进行专业的培训，引导他们学习相关标准和法规，保证在运维管理工作过程中不会因为工作人员自身职业素养较低而导致故障的出现。 （五）故障的预防措施 电缆使用前，应做好产品选型工作，确保产品质量。制造厂在制造过程中应加强工艺流程监控，注意电缆接地等问题，将钢铠和铜屏蔽层分开焊接接地。确保电缆正常投入使用。做好对电缆的交接试验与验收工作，对高压电缆均进行交流耐压试验，不得采用直流耐压试验，耐压值一定要按试验规程的规定值进行，不得随意改变试验耐压值。加强电缆的管理监督工作，避免机械牵引力过大而拉损电缆；电缆弯曲过度而损伤绝缘层或屏蔽层；野蛮施工致使绝缘层和保护层损伤；电缆剥切尺寸过大、刀痕过深等损伤；在运行中及时掌握电缆的变化规律，及时发现和消除绝缘缺陷，不断提高电缆运行的安全可靠性。 （六）及时维护 系统运行期间的有效维护方式，除了定期巡检外，还可以在一定程度上延长电缆头的使用寿命。我们可以从以下几个方面入手。首先，外部环境可能会导致电缆头暴露故障。针对这些问题，相关人员应定期对电缆进行清洗，并增加一些防护措施，如防雨裙、防污闪涂料等，以避免电缆在运行过程中因这些情况而出现故障。其次，如果有积水，运维管理人员应及时检查整体运行效果，并通过一定的维护方法确保防水措施的完成。以电缆沟为例，该位置若有大量积水，势必影响电缆的运行效果。 （七）定期检查 保证电缆头的定期检查是降低电缆运行过程中发生故障的主要手段。工作人员应通过系统的运行状态初步估计电缆运行的可靠性。在
城市电力电缆隧道建设前景 【摘要】本文概述了城市电力电缆隧道建设的必要性，同时分析了其基本特点，最后从电力电缆隧道的建设前景和电力电缆隧道的运行监控这两个角度对其未来的发展前景做了前景展望。 【关键词】电力；电缆隧道；建设 1.城市电力电缆隧道的必要性 在国外的大型城市的发展中，以地下电缆方式取代传统的架空线路已经成为世界潮流。统计表明，在世界上的一些现代化都市，如柏林、东京、大阪、哥本哈根等，地下输电线路的比例已经超过70%。随着我国城市化的快速发展，城市上部空间留给架空线路的空间也越来越小。城市架空线路已经对城市建设造成了局限和困扰。在普遍使用架空线路的时代，城区供电线路的输送容量还相对不大，建筑物布局可调整空间也比现在更为灵活。但如今城市规划对功能性和美观性的重视程度越来越高，架空下路在应用空间和输送容量方面都已经越来越跟不上社会需要。 因此从实际输送功率和美观的角度看，采用地下电缆的形式来替代架空线路已经显现出其必要性。从功能上看，采用电缆线路能够避免出现架空线路对绿化树木生长高度的制约，且不占据城市地面空间，可根据实际需要对输送容量进行调整，提高了供电的可靠性，同时对周围环境的影响也更小，不易受到气候变化的影响。从运行维护的角度看，采用地下电缆更为方便，能够更方便的建立供电网络。 我国的很多城市在地下电缆隧道方面也已经做了尝试，但全国范围内大规模的应用还未出现。上海在这个方面的尝试较多也较早，最早在1983年就建成了长度为100米的万体馆电缆隧道，用于支撑2回110KV充油电缆和35KV电缆。已经建成了比较有代表性的杨高中路隧道、新江湾隧道、西藏路隧道等，在2006年完工了总长度达到17000米的世博站电力电缆隧道，并尝试建立放射状的电力电缆隧道网络，这些电力电缆隧道在实用中已经取得了很好的社会效益。 从总体上看，上海所建成的各类电力电缆隧道长度和规模呈现出越来越大的趋势。虽然采用地下电缆线路具有诸多优势，但电缆线路的初期建设费用更高，很大程度上受到线路敷设方式的影响，对运行中的故障诊断的技术要求也更高等等相关问题，这些都是在城市电力电缆隧道应用时值得研究的问题。 2.城市电力电缆隧道基本特点 如前文所述，电力电缆隧道的敷设方式对工程的造价具有很大的影响。采用合理的线路规划和最佳的电缆敷设方式对于节省工程土建费用，提高日后工程维护的便利性都有直接关系。由于电缆敷设属于地下工程，因此必然受到工程地质
11电力电缆线路 11.1一般规定 11.1.1对电缆的主绝缘作直流耐压试验或测量绝缘电阻时，应分别在每一相上进行。对一相进行试验或测量时，其它两相导体、金属屏蔽或金属套和铠装层一起接地。 11.1.2新敷设的电缆线路投入运行3～12个月，一般应作1次直流耐压试验，以后再按正常周期试验。 11.1.3试验结果异常，但根据综合判断允许在监视条件下继续运行的电缆线路，其试验周期应缩短，如在不少于6个月时间内，经连续3次以上试验，试验结果不变坏，则以后可以按正常周期试验。11.1.4对金属屏蔽或金属套一端接地，另一端装有护层过电压保护器的单芯电缆主绝缘作直流耐压试验时，必须将护层过电压保护器短接，使这一端的电缆金属屏蔽或金属套临时接地。 11.1.5耐压试验后，使导体放电时，必须通过每千伏约80kΩ的限流电阻反复几次放电直至无火花后，才允许直接接地放电。 11.1.6除自容式充油电缆线路外，其它电缆线路在停电后投运之前，必须确认电缆的绝缘状况良好。凡停电超过一星期但不满一个月的电缆线路，应用兆欧表测量该电缆导体对地绝缘电阻，如有疑问时，必须用低于常规直流耐压试验电压的直流电压进行试验，加压时间1min；停电超过一个月但不满一年的电缆线路，必须作50%规定试验电压值的直流耐压试验，加压时间1min；停电超过一年的电缆线路必须作常规的直流耐压试验。
11.1.7对额定电压为0.6/1kV的电缆线路可用1000V或2500V兆欧表测量导体对地绝缘电阻代替直流耐压试验。 11.1.8直流耐压试验时，应在试验电压升至规定值后1min以及加压时间达到规定时测量泄漏电流。泄漏电流值和不平衡系数(最大值与最小值之比)只作为判断绝缘状况的参考，不作为是否能投入运行的判据。但如发现泄漏电流与上次试验值相比有很大变化，或泄漏电流不稳定，随试验电压的升高或加压时间的增加而急剧上升时，应查明原因。如系终端头表面泄漏电流或对地杂散电流等因素的影响，则应加以消除；如怀疑电缆线路绝缘不良，则可提高试验电压(以不超过产品标准规定的出厂试验直流电压为宜)或延长试验时间，确定能否继续运行。 11.1.9运行部门根据电缆线路的运行情况、以往的经验和试验成绩，可以适当延长试验周期。 11.2纸绝缘电力电缆线路 本条规定适用于粘性油纸绝缘电力电缆和不滴流油纸绝缘电力电缆线路。纸绝缘电力电缆线路的试验项目、周期和要求见表22。 表22纸绝缘电力电缆线路的试验项目、周期和要求
国家电网公司电缆敷设典型设计 技术导则 （修订版） 国家电网公司基建部 二○○六年九月
电缆敷设典型设计技术原则 第1章技术原则概述 1.1 技术依据 下列文件中的条款通过本导则的引用而成为本导则的条款。 GB 50003-2001 砌体结构设计规范 GB 50007－2002 建筑地基基础设计规范 GB 50009-2001 建筑结构荷载 GB 50010－2002 混凝土结构设计规范 GB 50011－2001 建筑抗震设计规范 GB 50017 钢结构设计规范 GB 50116-1998 火灾自动报警系统设计规范 GB 50168－1992 电气装置安装工程电缆工程施工及验收规范 GB 50204－2002 混凝土结构工程施工质量验收规范 GB 50217－1994 电力工程电缆设计规范 DL/T-401-2002 高压电缆选用导则 DL/T 620-1997 交流电气装置的过电压保护和绝缘配合 DL/T 621-1997 交流电气装置的接地 DL/T 5221-2005 城市电力电缆线路设计技术规定 DLGJ-154-2000 电缆防火措施设计和施工与验收标准 JB/T 10181.1～10181.5 电缆载流量计算
SD 117—1984 农村低压地埋电力线路设计、施工和运行管 理暂行规定 DL-0132 电缆运行规程 1.2 设计范围 电缆敷设典型设计的设计范围是国家电网公司系统内城（农）网新建、扩建等110kV及以下电力电缆线路敷设，包括电缆设施与电气设施相关的建筑物、构筑物；排水、火灾报警系统、消防等。 1.3 敷设方式 电缆敷设典型设计分直埋、排管、电缆沟、电缆隧道、桥梁（桥架）等敷设方式。 1.4 设计深度 按DL/T 5221-2005《城市电力电缆线路设计技术规定》、《国家电网公司66kV及以下输配电工程典型设计指导性意见》的有关要求达到扩大初步设计深度。 1.5 假定条件 按照城市（农村）道路规划要求，具有符合相关规程要求的电缆敷设通道。
高压架空输电线路和高压电缆有什么区别？ 目前采用的送电线路有两种，一种是最常见的架空线路，它一般使用无绝缘的裸导线，通过立于地面的杆塔作为支持物，将导线用绝缘子悬架于杆塔上;另一种是电力电缆线路，它采用特殊加工制造而成的电缆线，埋设于地下或敷设在电缆隧道中。 送电线路的输送容量及传送距离均与电压有关。线路电压越高输送距离越远。线路及系统的电压需根据其输送的距离和容量来确定。 1. 架空输电线路架空输电线路由线路杆塔、导线、绝缘子等构成，架设在地面之上。导线由导电良好的金属制成，有足够粗的截面（以保持适当的通流密度）和较大曲率半径（以减小电晕放电）。超高压输电则多采用分裂导线。架空地线(又称避雷线）设置于输电导线的上方，用于保护线路免遭雷击。重要的输电线路通常用两根架空地线。绝缘子串由单个悬式（或棒式）绝缘子串接而成，需满足绝缘强度和机械强度的要求。每串绝缘子个数由输电电压等级决定。杆塔多由钢材或钢筋混凝土制成，是架空输电线路的主要支撑结构。架空线路架设及维修比较方便，成本也较低。架空输电线路在设计时要考虑它受到的气温变化、强风暴侵袭、雷闪、雨淋、结冰、洪水、湿雾等各种自然条件的影响。架空输电线路所经路径还要有足够的地面宽度和净空走廊。 输电线路在综合考虑技术、经济等各项因素后所确定的最大输送功率，称为该线路的输送容量。输送容量大体与输电电压的平方成正比。因此，提高输电电压是实现大容量或远距离输电的主要技术手段，也是输电技术发展水平的主要标志。目前国内外（包括欧美发达国家）普遍采用架空线路做为输送电能的最主要方式。 2. 电力电缆线路 电力电缆一般由导线、绝缘层和保护层组成有单芯、双芯和三芯电缆。 地下电缆线路多用于架空线路架设困难的地区，如城市或特殊跨越地段的输电。目前采用电缆方式送电，主要是从城市景观和线路安全角度考虑。但电缆线路故障查找时间和维修时间非常长，给电网运行的可靠性和用户的正常用电带来严重
电气装置安装工程 电缆线路施工验收规范（gb50168-92） 第一章总则 第二章运输与保管 第三章电缆管的加工及敷设 第四章电缆支架的配制与安装 第五章电缆的敷设 第一节一般规定 第二节生产厂房内及隧道、沟道内电缆的敷设第三节管道内电缆的敷设 第四节直埋电缆的敷设 第五节水底电缆的敷设 第六节桥梁上电缆的敷设 第六章电缆终端和接头的制作
第一节一般规定和准备工作 第二节制作要求 第七章电缆的防火与阻燃 第八章工程交接验收 附录一本规范名词解释 附录二侧压力和牵引力的常用计算公式 第一章总则 第1.0.1条为保证电缆线路安装工作的施工质量，促进电缆线路施工技术水平的提高，确保电缆线路安全运行，制订本规范。 第1.0.2条本规范适用于500kv及以下电力电缆、控制电缆线路安装工程的施工及验收。 矿山、船舶、冶金、化工等有特殊要求的电缆线路的安装工 程尚应符合专业规程的有关规定。 第1.0.3条电缆线路的安装应按已批准的设计进行施工。
第1.0.4 条电缆及其附件的运输、保管，应符合本规范要求。当产品有特殊要求时，并应符合产品的要求。 第1.0.5 条电缆及其附件在安装前的保管，其保管期限应为一年及以下。当需长期保管时，应符合设备保管的专门规定。 第1.0.6 条采用的电缆及附件，均应符合国家现行技术标准的规定，并应有合格证件。设备应有铭牌。 第1.0.7 条施工中的安全技术措施，应符合本规范及现行有关安全技术标准及产品的技术文件的规定。对重要的施工项目或工 序，尚应事先制定安全技术措施。 第 1.0.8 条与电缆线路安装有关的建筑工程的施工应符合 下列要求： 一、与电缆线路安装有关的建筑物、构筑物的建筑工程质量，应符合国家现行的建筑工程施工及验收规范中的有关规定。 二、电缆线路安装前，建筑工程应具备下列条件： 1. 预埋件符合设计，安置牢固； 2. 电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束； 3. 电缆层、电缆沟、隧道等处的施工临时设施、模板及建筑 废料等清理干净，施工用道路畅通，盖板齐全；
输电线路安全（二）参考 文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
输电线路安全（二）参考文本 使用指引：此安全管理资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 四十八、电缆线路设标志牌的规定 通常，在电缆线路的下列地点应设标志牌： （1）电缆线路的首尾端。 （2）电缆线路改变方向的地点。 （3）电缆从一平面跨越到另一平面的地点。 （4）电缆隧道、电缆沟、混凝土隧道管、地下室和 建筑物等处的电缆出入口。 （5）电缆敷设在室内隧道和沟道内时，每隔30米的 地点。 （6）电缆头装设地点和电缆接头处。 （7）电缆穿过楼板、墙和间壁的两侧。 （8）隐蔽敷设的电缆标记处。
制作标志牌时，规格应统一，其上应注明线路编号，电缆型号、芯数、截面和电压，起迄点和安装日期。 四十九、有金属外皮的电缆，其中几根芯线能否接在同一相上或者接在一起当作单芯电缆使用 有金属外皮的电缆，如果其中几根芯线接在同一相上或者几根芯线接在一起当作单芯电缆使用，则在导体周围将产生交变磁场（当接在交流电源上时），这种交变磁场会因电磁感应而在金属外皮上产生涡流。此时导体通过的电流越大，涡流也越大。结果金属外皮会因涡流而发热，损耗很大。这种热量会妨碍电缆芯线的散热，从而使电缆运行温度增高，而过高的温度将影响电缆的安全运行。 如果将三根芯线分别接在三相电源上，虽然也会分别产生磁场，但由于各芯线的电流所产生的合成磁场等于零或接近于零，因此不会有较大的涡流产生。 基于同样理由，钢管穿线时不应只穿一根导线，也不
