1. ANSYS交互界面环境包含交互界面主窗口和信息输出窗口。 2. 通用后处理器提供的图形显示方式有变形图、等值线图、矢量图、粒子轨迹图以及破裂和压碎图。 3. ANSYS软件是融结构、流体、电场、磁场、声场和耦合场分析于一体的有限元分析软件。 4. 启动ANSYS 10.0的程序，进入ANSYS交互界面环境，包含主窗口和输出窗口。 5. ANSYS程序主菜单包含有前处理、求解器、通用后处理、时间历程后处理器等主要处理器，另外还有拓扑优化设计、设计优化、概率设计等专用处理器。 6. 可以图形窗口中的模型进行缩放、移动和视角切换的对话框是图形变换对话框。 7. ANSYS软件默认的视图方位是主视图方向。 8. 在ANSYS中如果不指定工作文件名，则所有文件的文件名均为 file 。 9. ANSYS的工作文件名可以是长度不超过 64 个字符的字符串，必须以字母开头，可以包含字母、数字、下划线、横线等。 10. ANSYS常用的坐标系有总体坐标系、局部坐标系、工作平面、显示坐标系、节点坐标系、单元坐标系和结果坐标系。 11. ANSYS程序提供了4个总体坐标系，分别是：总体直角坐标系，固定内部编号为0；总体柱坐标系，固定内部编号为；总体球坐标系，固定内部编号为2；总体柱坐标系，固定内部编号为5。 12. 局部坐标系的类型分为直角坐标系、柱坐标系、球坐标系和环坐标系。 13. 局部坐标系的编号必须是大于或等于 11 的整数。 14. 选择菜单路径Utility Menu →WorkPlane→Display Working Plane，将在图形窗口显示工作平面。 15. 启动ANSYS进入ANSYS交互界面环境，最初的默认激活坐标系（当前坐标系）总是总体直角坐标系。 16. ANSYS实体建模的思路（方法）有两种，分别是自底向上的实体建模和自顶向下的实际建模。 17. 定义单元属性的操作主要包括定义单元类型、定义实常数和定义材料属性等。 18. 在有限元分析过程中，如单元选择不当，直接影响到计算能否进行和结果的精度。 19. 对于各向同性的线弹性结构材料，其材料属性参数主要有弹性模量和泊松比。
郑重申明：本人能力有限，文中不可避免会有错误，欢迎朋友们批评指正，希望大家相互提高，呵呵，谢谢啦！ 12.8. Sample Rigid Body Dynamic Analysis 刚体动力学分析实例 This sample analysis demonstrates how to model a flexible component in ANSYS and export the flexible body information to a file for use in ADAMS. The example also provides brief instructions on how to perform the rigid body dynamic analysis in ADAMS, and details on how to transfer the loads from ADAMS to ANSYS in order to perform a stress analysis. 该实例演示了如果在ANSYS中制作柔性部件及输出可在ADAMS中使用的柔性体信息文件。同样该例子也提供了有关于在ADAMS中进行动力学分析的简单介绍，和如何将载荷信息从ADAMS转换到ANSYS中进行应力分析的详细介绍。 12.8.1. Problem Description 问题描述 In the linkage assembly shown below, Link3 is a flexible component. Link3 is modeled as a rectangular rod in ANSYS using SOLID45elements. The joints in ADAMS will be attached to interface points (nodes) at the middle of the holes at either end of Link3. These middle points are connected to the cylindrical joint surfaces by a spider web of BEAM4 elements. 联动装置装配如下图所示，连杆3是一个柔性部件，为矩形杆件在ANSYS中采用SOLID45单元构造。ADAMS中连接铰将连接在位于杆两端的孔中心接触节点上。这些节点会通过BEAM4单元构造的蜘蛛网格与圆柱铰表面连接。 Figure 12.5: Linkage Assembly联动装置转配图
第一部分自由网格划分 （1）确定单元类型 GUI:执行“Main Menu→Preprocessor→Element Type→Add/Edit/Delete”菜单命令。 执行上命令后，打开如下左图所示对话框。在左图中单击(Add)按钮，打开右图对话框，然后再左侧的窗口中选取“Solid”单元，右侧窗口中选取“10node 92”单元。 （2）建立几何模型 GUI:执行“Main Menu→Preprocessor→Create→Volumes→Block→By Dimensions”菜单命令，在弹出的对话框中输入“X1=0,X2=4,Y1=0,Y2=4,Z1=0,Z2=4”，得到立方体。 执行“Main Menu→Preprocessor→Create→Volumes→Cylinder→Solid Cylinder” 菜单命令，在弹出的对话框中输入“X=2,Y=2,Radius=0.5，Depth=6”，得到圆柱体。如下图：
（3）布尔加运算 GUI:执行“Main Menu→Preprocessor→Modeling→Operate→Booleans-Add→Volumes”菜单命令。执行命令后，将打开如图的对话框中单击（Pick All）按钮，将所有面积组合在一起。如上图。 （4）自由网格划分 GUI:执行“Main Menu→Preprocessor→Meshing→Mesh Tool”菜单命令，在弹出 的对话框中选择“Global→set”，接着在对话框中输入“SIZE=0,NDIV=10”，如图： 得到自由网格划分结果如下图：
第二部分映射网格划分 （1）确定单元类型 GUI:执行“Main Menu→Preprocessor→Element Type→Add/Edit/Delete”菜单命令。 执行上命令后，打开如下左图所示对话框。在左图中单击(Add)按钮，打开右图对话框，然后再左侧的窗口中选取“Magnetic-Edge”单元，右侧窗口中选取“3D Brick 117”单元。
Project1 梁的有限元建模与变形分析 计算分析模型如图1-1 所示, 习题文件名: beam。 NOTE:要求选择不同形状的截面分别进行计算。 梁承受均布载荷：1.0e5 Pa 图1-1梁的计算分析模型 梁截面分别采用以下三种截面（单位：m）： 矩形截面：圆截面：工字形截面： B=0.1, H=0.15 R=0.1 w1=0.1，w2=0.1，w3=0.2, t1=0.0114，t2=0.0114，t3=0.007 1.1进入ANSYS 程序→ANSYSED 6.1 →Interactive →change the working directory into yours →input Initial jobname: beam→Run 1.2设置计算类型 ANSYS Main Menu: Preferences →select Structural →OK 1.3选择单元类型 ANSYS Main Menu: Preprocessor →Element Type→Add/Edit/Delete… →Add… →select Beam 2 node 188 →OK (back to Element Types window)→Close (the Element Type window) 1.4定义材料参数 ANSYS Main Menu: Preprocessor →Material Props →Material Models →Structural→Linear→Elastic→Isotropic→input EX:2.1e11, PRXY:0.3→OK 1.5定义截面 ANSYS Main Menu: Preprocessor →Sections →Beam →Common Sectns→分别定义矩形截面、圆截面和工字形截面：矩形截面:ID=1,B=0.1，H=0.15 →Apply →圆截面：ID=2,R=0.1 →Apply →工字形截面：ID=3,w1=0.1，w2=0.1，w3=0.2，t1=0.0114，t2=0.0114，t3=0.007→OK
第1章 习题 1.ANSYS软件程序包括几大功能模块？分别有什么作用？ 2.如何启动和退出ANSYS程序？ 3.ANSYS程序有哪几种文件类型？ 4.ANSYS结构有限元分析的基本过程是什么？ 5.两杆平面桁架尺寸及角度如习题图1.1所示，杆件材料的弹性模量为2.1×1011Pa，泊松 比为0.3，截面面积为10cm2，所受集中力载荷F=1000N。试采用二维杆单元LINK1计算集中力位置节点的位移和约束节点的约束反力。 习题图1.1 两杆平面桁架 第2章 习题 1.建立有限元模型有几种方法？ 2.ANSYS程序提供了哪几种坐标系供用户选择？ 3.ANSYS程序中如何平移和旋转工作平面？ 4.试分别采用自底向上的建模方法和自顶向下的建模方法建立如习题图2.1所示的平面图 形，其中没有尺寸标注的图形读者可自行假定，并试着采用布尔运算的拉伸操作将平面图形沿法向拉伸为立体图形。
习题图2.1 平面图形 5.试分别利用布尔运算建立如习题图2.2所示的立体图形，其中没有尺寸标注的图形读者 可自行假定。 习题图2.2 立体图形 6.试对习题图2.3所示的图形进行映射网格划分，并任意控制其网格尺寸，图形尺寸读者 可自行假定。 习题图2.3 映射网格划分
第3章 习题 1.试阐述ANSYS载荷类型及其加载方式。 2.试阐述ANSYS主要求解器类型及其适用范围。 3.如何进行多载荷步的创建，并进行求解？ 4.试建立如习题图3.1所示的矩形梁，并按照图形所示施加约束和载荷，矩形梁尺寸及载 荷位置大小读者可自行假定。 习题图3.1 矩形梁约束与载荷 5.试建立如习题图3.2所示的平面图形，并按照图形所示施加约束和载荷，平面图形的尺 寸及载荷大小读者可自行假定。 习题图3.2 平面图形约束与载荷 第4章 习题

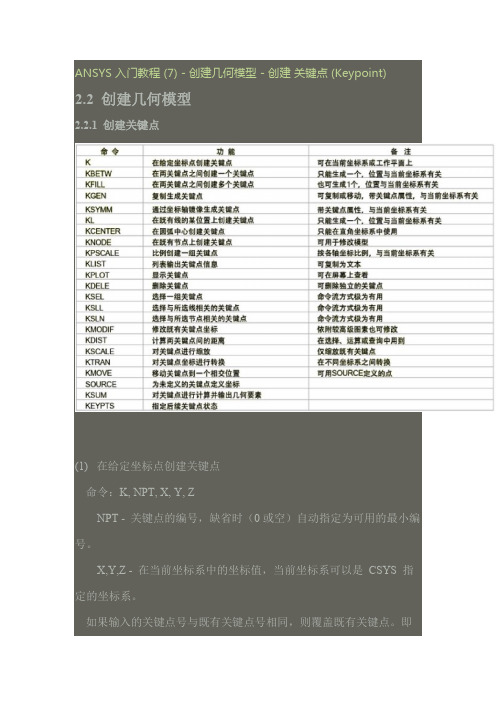

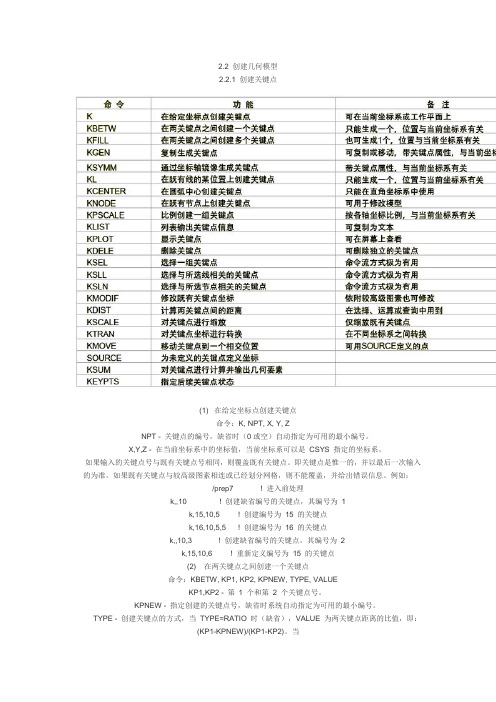

（一）创建模型 /PREP7 PCIRC,2.1,1.5,0,180, PCIRC,2.1,1.5,45,180, /PNUM,AREA,1 LPLOT RECTNG,-0.45,0.45,1.8,2.7 , RECTNG,-2.7,-1.8,0,0.45, WPAVE,9.75, CSYS,4 PCIRC,1.05,0.6,0,180, PCIRC,1.05,0.6,0,135, FLST,2,4,5,ORDE,2 FITEM,2,1 FITEM,2,-4 AOVLAP,P51X FLST,2,2,5,ORDE,2 FITEM,2,5 FITEM,2,-6 AOVLAP,P51X CSYS,0 K, ,3.75,0.75, K, ,4.875,0.6, K, ,6.0,0.495, K, ,7.125,0.42, CSYS,1 FLST,3,6,3 FITEM,3,5 FITEM,3,6 FITEM,3,7 FITEM,3,21 FITEM,3,24 FITEM,3,22 BSPLIN, ,P51X, , , , ,2.1,135,,1.05,45,, LSTR,1,18 /PNUM,LINE,1 LPLOT FLST,2,4,4 FITEM,2,1 FITEM,2,6 FITEM,2,7
FITEM,2,25 AL,P51X LFILLT,30,39,0.375, , LFILLT,40,31,0.375, , LFILLT,36,40,0.375, , LPLOT /REPLOT,RESIZE FLST,2,3,4 FITEM,2,13 FITEM,2,10 FITEM,2,12 AL,P51X FLST,2,3,4 FITEM,2,17 FITEM,2,15 FITEM,2,19 AL,P51X FLST,2,3,4 FITEM,2,23 FITEM,2,24 FITEM,2,21 AL,P51X APLOT FLST,2,12,5,ORDE,2 FITEM,2,1 FITEM,2,-12 AADD,P51X /PNUM,LINE,0 LPLOT /PNUM,AREA,0 LPLOT /NOPR CSYS,0 FLST,3,1,5,ORDE,1 FITEM,3,13 ARSYM,Y,P51X, , , ,0,0 FLST,2,2,5,ORDE,2 FITEM,2,1 FITEM,2,13 AADD,P51X /VIEW, 1 ,1,1,1
Project1 超静定桁架的有限元建模与分析1、模型 计算分析模型如图所示。 载荷：1.0e8N 图1 超静定桁架的计算分析模型 2、分析目的 利用ANSYS建模，分析超静定桁架的在外力下的变形。熟悉ANSYS的建模、网格划分、载荷约束和计算结果分析的过程。 3、建立模型 在ANSYS中，选择Link 2D spar 1的平面杆单元，定义材料参数。建立几何模型，根据几何模型划分网格，其划分完网格的模型如
图2所示 图 2 网格模型 4、载荷工况 1)分别给桁架的非公共端施加X、Y向的约束。 2)在桁架的公共端施加沿Y方向1.0e8 N的载荷。 5、约束处理 在ANSYS中，按载荷工况中的要求施加载荷。其模型如下图3
所示。 图 3 模型约束 6、结果评价 首先分析桁架的变形，其变形如图4和图5下所示。
图 4 变形图 由图可知，桁架最大变形DMX=0.112e-03m。 其DOF Solusion-Y向变形如图5 DOF Solution-Y图5 DOF Solution-Y所示
图 5 DOF Solution-Y 从图中可以看出铰接的应力较为集中，是桁架的危险区域。Project2 超静定梁的计算分析1、模型 计算分析模型如图6所示：
梁承受均布载荷：1.0e5 Pa 图6超静定梁的计算分析模型 2、分析目的 利用ANSYS建模，分析超静定桁架的在外力下的变形。熟悉ANSYS的建模、网格划分、载荷约束和计算结果分析的过程。 3、建立模型 在ANSYS中，选择Beam tapered 44单元，定义材料参数。建立几何模型，根据几何模型划分网格，其划分完网格的模型如错误！未找到引用源。和错误！未找到引用源。错误！未找到引用源。所示。
ANSYS计算指导1：应用梁单元计算三点弯曲简支梁的应力、挠度 对于梁的分析可以使用梁单元、壳单元或是固体单元。ANSYS的梁单元同样需要用方向点，与ABAQUS 不同，这个方向点必须是一个关键点。 Change Job name：ExpAns01；New log and error files，Yes。 Change Title：ExpAns01。 一单元类型 前处理器Preprocessor 单元类型：添加/编辑/删除，添加，结构，梁，3维，2节点，188：BEAM188，OK。 选项，可供查看，看完Close，OK。 二材料性质 材料模型，Structural，Linear，Elastic，Isotropic，E=210GPa，ν=0.28，关闭。 三截面 截面，梁，常用截面：w1=w2=0.1(m)，w3=0.16(m)，t1= t2= t3= 0.01(m)。 四模型 建模，创建，关键点，在激活坐标系下； PK11，(0，0，0) 梁左端；PK22，(2，0，0) 梁右端；PK33，(1，0，0) 梁中点，用来加载荷；PK44，(0，1，0) 梁的方向关键点。 建模，创建，线，线，直线；拾取PK1→PK3→PK2，OK。 五网格 划网格，网格工具。 1 线设定：选线（拾取，OK）；材料号；实常数无；单元Beam188，截面号；选择方向关键点，打勾，OK，拾取PK4，OK。 2 尺寸控制：线，设定（拾取两线，OK），单元边长0.1或所选线10等份。 3 划网格，线，拾取，OK。 关掉网格工具。 六查看网格 PlodCtrls菜单，Style，Size and Shape，显示单元形状，打勾。 七求解Solution 1 分析类型：新分析，静态。求解控制先不动。 2 加载： 加载Define Loads，应用Apply，结构Structural，位移Displacements，on KPs on Keypoints，左点约束U x，U y，U z，ROT x；右点约束U y，U z，ROT x。 加载，应用，结构，力/力偶，on KPs，中点F y=-10kN（写-10000）。 3 计算：解当前步。 八看结果General Postprocessor
第七章平面问题分析实例 本章将介绍工程常见的一大类问题：平面问题。平面问题的模型上可以大大简化而又不失精度。平面问题分为平面应力问题和平面应变问题。本章中将对平面应力问题举例进行介绍，平面应变问题的分析过程和要求与平面应力问题基本一致，所区别的只是单元的行为方式选项设置不同而已，平面应力要求选择的是Plane Stress，而平面应变问题选择Plane Strain。 本章中通过对高速旋转的光盘的应力分析来介绍ANSYS中关于平面应力问题分析的基本过程和注意事项。 7．1 问题描述 标准光盘，置于52倍速的光驱中处于最大读取速度（约为10000转/分），计算其应力分布。 标准光盘参数： 外径：120mm 内孔径：15mm 厚度：1.2mm 4 弹性模量1.6×10MPa 33 密度：2.2×10Kg/m 7． 2 建立模型 虽然本实例模型比较简单，但是也包含了ANSYS分析的各个过程，其中包括设定分析作业名和标题；定义单元类型和实常数；定义材料属性；建立几何模型；划分有限元网格。下面就结合本实例进行介绍，本实例中的单位为应力单位MPa，力单位为N，长度为mm。
7．2．1 设定分析作业名和标题 在进行一个新的有限元分析时，通常需要修改数据库文件名，并在图形输出窗口中定义一个标题用来说明当前进行的工作内容。另外，对于不同的分析范畴（结构分析、热分析、流体分析、电磁场分析等）ANSYS6.1所用的主菜单的内容不尽相同，为此我们需要在分析开始时选定分析内容的范畴，以便ANSYS6.1显示出跟其相对应的菜单选项。 （1）选取菜单路径Utility Menu | File | Change Jobname，将Change Jobname（弹出修改文件名）对话框，如图7.1所示。 图7.1 设定分析文件名 （2）在Enter new jobname（输入新文件名）文本框中输入文字“CH07”，为本分析实例的数据库文件名。 （3）单击按钮，完成文件名的修改。 （4）选取菜单路径Utility Menu | File | Change Title，将弹出修改标题（Change Title）对话框，如图7.2所示。 图7.2 设定分析标题 （5）在Enter new title（输入新标题）文本框中输入文字“static analysis of a high-speed rotating CD”，为本分析实例的标题名。 （6）单击按钮，完成对标题名的指定。 （7）选取菜单路径Utility Menu | Plot | Replot，指定的标题“static analysis of a high-speed rotating CD”将显示在图形窗口的左下角。 （8）选取菜单路径Main Menu | Preference，将弹出Preference of GUI Filtering（菜单过滤参数选择）对话框，选中Structural复选框，单击按钮确定。 7．2．2 定义单元类型 在进行有限元分析时，首先应根据分析问题的几何结构，分析类型和所分析的问题的精度要求等，选定适合具体分析的单元类型。本例中选用4节点四边形板单元PLANE42，PLANE42不仅可用于计算平面应力问题，还可以用于分析平面应变和轴对称问题。
ANSYS及其工程应用大作业 1．如图所示三维实体支架，材料的弹性模量为200GPa，支架由两个圆孔的内表面固定，在支架表面承受1000N/cm2的均匀压力荷载，要求绘制变形后形状，找出模型的应力－应变分布规律，试分析最有可能发生屈服的位置。（给出命令流清单及相关结果图） 2．图示的屋顶桁架的横截面积为21.5in2,由绿枞木构成，弹性模量为1.9×106 lb/in2。用ansys计算每个结合点的位移、每个杆的应力以及支座处的反作用力，并验证得出的结果。（给出命令流清单及相关结果图） 3．图示为带方孔（边长为120mm）的悬臂梁，其上受部分均布载荷（p=10Kn/m）作用，试采用一种平面单元，对图示两种结构进行有限元分析，并就方孔的布置进行分析比较，如将方孔设计为圆孔，结果有何变化？（板厚为1mm，材料为钢）
4．如图（a）所示简支吊车梁，梁上有移动荷载以1.0s/m的速度从梁的一端移动到另一端，计算在此过程中吊车梁的位移和应力响应。其中，梁材料为钢材，弹性模量为2.0×1011Pa，波松比为0.3，密度为7800kg/m3，采用焊接“工”字型组合截面，如图（b）所示，其中W1=150mm，W2=300mm，T1=20mm，T2=10mm。 (a) (b) 5．如图所示，一根直的细长悬臂梁，一端固定一端自由。在自由端施加P=1lb 的载荷。弹性模量=1.0e4psi，泊松比=0.0；L=100in，H=5in，B=2in；对该悬臂梁做特征值屈曲分析，并进行非线性载荷和变形研究。研究目标为确定梁发生分支点失稳（标志为侧向的大位移）的临界载荷。
6．请用Ansys中的三维梁单元为下图所示结构的各部分设计横断面尺寸。要求用空心管。该结构用于支撑红绿灯，它所承受的风力为80mile/hour,红绿灯灯箱重10kg。请写一份简要报告，叙述自己的最终设计。 计算分析报告应包括以下部分： A、问题描述及数学建模； B、有限元建模（单元选择、结点布置及规模、网格划分方案、载荷及边界条件处 理、求解控制） C、计算结果及结果分析（位移分析、应力分析、正确性分析评判） D、多方案计算比较（结点规模增减对精度的影响分析、单元改变对精度的影 响分析、不同网格划分方案对结果的影响分析等） ANSYS及其工程应用大作业 7．如图所示三维实体支架，材料的弹性模量为200GPa，支架由两个圆孔的内表面固定，在支架表面承受1000N/cm2的均匀压力荷载，要求绘制变形后形状，找出模型的应力－应变分布规律，试分析最有可能发生屈服的位置。（给出命令流清单及相关结果图） 分析：（1）命令流。 /PREP7 ET,1,SOLID95 WPSTYLE,,,,,,,,1
【ANSYS 算例】3.3.7(3) 三梁平面框架结构的有限元分析 针对【典型例题】3.3.7(1)的模型，即如图3-19所示的框架结构，其顶端受均布力作用，用有限元方法分析该结构的位移。结构中各个截面的参数都为：113.010Pa E =?， 746.510m I -=?，426.810m A -=?，相应的有限元分析模型见图3-20。在ANSYS 平台 上，完成相应的力学分析。 图3-19 框架结构受一均布力作用 （a ） 节点位移及单元编号 （b ） 等效在节点上的外力 图3-20 单元划分、节点位移及节点上的外载 解答 对该问题进行有限元分析的过程如下。 1．基于图形界面的交互式操作(step by step) (1) 进入ANSYS(设定工作目录和工作文件) 程序 →ANSYS → ANSYS Interactive →Working directory (设置工作目录) →Initial jobname (设置工作文件名): beam3→Run → OK (2) 设置计算类型 ANSYS Main Menu: Preferences… → Structural → OK (3) 选择单元类型 ANSYS Main Menu: Preprocessor →Element Type →Add/Edit/Delete… →Add… →beam ：2D elastic 3 →OK (返回到Element Types 窗口) →Close
(4) 定义材料参数 ANSYS Main Menu:Preprocessor →Material Props →Material Models→Structural →Linear →Elastic→Isotropic: EX:3e11 (弹性模量) →OK →鼠标点击该窗口右上角的“ ”来关闭该窗口 (5) 定义实常数以确定平面问题的厚度 ANSYS Main Menu: Preprocessor →Real Constant s… →Add/Edit/Delete →Add →Type 1 Beam3→OK→Real Constant Set No: 1 (第1号实常数), Cross-sectional area:6.8e-4 (梁的横截面积) →OK →Close (6) 生成几何模型 生成节点 ANSYS Main Menu: Preprocessor →Modeling →Creat→Nodes→In Active CS→Node number 1 →X:0,Y:0.96,Z:0 →Apply→Node number 2 →X:1.44,Y:0.96,Z:0 →Apply→Node number 3 →X:0,Y:0,Z:0→Apply→Node number 4 →X:1.44,Y:0,Z:0→OK 生成单元 ANSYS Main Menu: Preprocessor →Modeling →Create →Element →Auto Numbered →Thru Nodes →选择节点1，2(生成单元1)→apply →选择节点1，3(生成单元2)→apply →选择节点2，4(生成单元3)→OK (7)模型施加约束和外载 左边加X方向的受力 ANSYS Main Menu:Solution →Define Loads →Apply →Structural →Force/Moment →On Nodes →选择节点1→apply →Direction of force: FX →V ALUE：3000 →OK→ 上方施加Y方向的均布载荷 ANSYS Main Menu: Solution →Define Loads →Apply →Structural →Pressure →On Beams →选取单元1(节点1和节点2之间)→apply →V ALI：4167→V ALJ：4167→OK 左、右下角节点加约束 ANSYS Main Menu:Solution →Define Loads →Apply →Structural →Displacement →On Nodes →选取节点3和节点4 →Apply →Lab:ALL DOF →OK (8) 分析计算 ANSYS Main Menu:Solution →Solve →Current LS →OK →Should the Solve Command be Executed? Y→Close (Solution is done! ) →关闭文字窗口 (9) 结果显示 ANSYS Main Menu: General Postproc →Plot Results →Deformed Shape … →Def + Undeformed →OK (返回到Plot Results) (10) 退出系统 ANSYS Utility Menu: File→Exit …→Save Everything→OK (11) 计算结果的验证 与MA TLAB支反力计算结果一致。 2．完全的命令流 !%%%%%%%%%% [典型例题]3.3.7(3) %%% begin %%%%% / PREP7 !进入前处理 ET,1,beam3 !选择单元类型 R,1,6.5e-7,6.8e-4 !给出实常数(横截面积、惯性矩)
习题1：（单位：cm） 习题2：（单位：m） 习题3：（单位：mm）
ANSYS中常见错误分析 2011-03-30 12:42:05| 分类：默认分类|举报|字号订阅 ANSYS学习就是遇到错误，解决错误的过程，不要怕错误，遇到错误，慢慢解决，解决多了，水平慢慢就提高了。 下面这是总结的一部分。 1 把体用面分割的时候出现的错误提示： Boolean operation failed. try adjusting the tolerance value on the BTOL commmand to some fraction of the minimum keypoint distance. Model Size (current problem)1.183933e+000,BTOL setting 1.00000e-005,minmum KPT distance 4.308365e-006 先在要分割的地方设置一个工作平面，用布尔运算“divided --volume by working plane”进行分割的时候，出现上述错误，主要愿意可能是设置的公差太小， 当时试了几次都么有成功，最后干脆把体重新建立了一个，又画了一个很大的面，终于成功了。 2.一个常见的代表性错误！ 原来我的虚拟内存设置为“无分页文件”，现在改为“系统管理”，就不在出现计算内存不够的情况了。 Error!
Element type 1 is Solid95,which can not be used with the AMES command, meshing of area 2 aborted. 刚开始学习的人经常出这种错误，这是因为不同单元类型对应不同的划分网格操作。 上面的错误是说单元类型为Solid95（实体类型），不能用AMES命令划分面网格。 3 Meshing of volume 5 has been aborted because of a lack of memory. Closed down other processes and/or choose a larger element size, then try the VMESH command again. Minimum additional memory required=853MB （by kitty_zoe ） 说你的内存空间不够，可能因为你的计算单元太多，增加mesh尺寸，减少数量或者增加最小内存设定（ansys10中在customization preferences菜单存储栏可以修改） 你划分的网格太细了，内存不足。建议将模型划分为几个部分，分部分进行划分，可以减少内存使用，试一下！ 4.The input volumes do not meet the conditions required for the VGLU operation . No new entities were created . The VOVLAP operation is a possible alternative VGLU 是将两个或多个体粘到一块，体之间的交集应该是面，帮助里的说法，This operation is only valid if the intersections of the input volumes are areas along the boundaries of those volumes。你粘结glue的体可能有重叠，所以后面提示了一个VOVLAP命令，该命令是将两个或多个体的重叠部分拿出来作为结果
