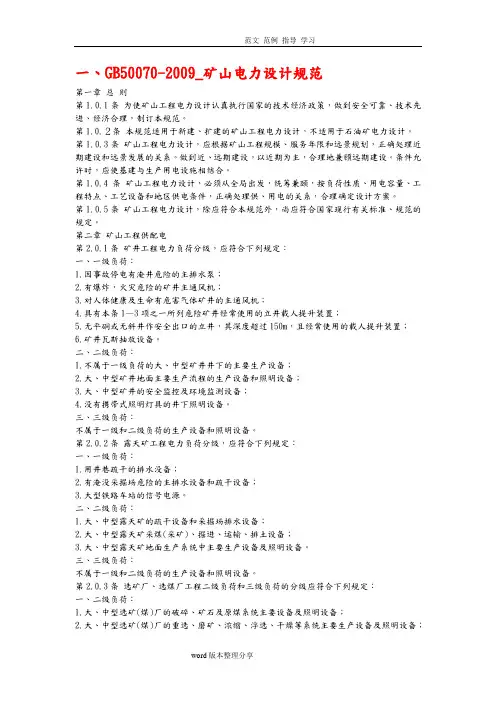

矿山电力设计规范
第一章总则
第为使矿山工程电力设计认真执行国家的技术经济政策，做到安全可靠、技术先进、经济合理，制订本规范。
第1.0.２条本规范适用于新建、扩建的矿山工程电力设计，不适用于石油矿电力设计。
第矿山工程电力设计，应根据矿山工程规模、服务年限和远景规划，正确处理近期建设和远景发展的关系。做到近、远期建设，以近期为主，合理地兼顾远期建设。条件允许时，应使基建与生产用电设施相结合。
第1.0.4 条矿山工程电力设计，必须从全局出发，统筹兼颐，按负荷性质、用电容量、工程特点、工艺设备和地区供电条件，正确处理供、用电的关系，合理确定设计方案。第矿山工程电力设计，除应符合本规范外，尚应符合国家现行有关标准、规范的规定。
第二章矿山工程供配电
第矿井工程电力负荷分级，应符合下列规定：
一、一级负荷：
1.因事故停电有淹井危险的主排水泵；
2.有爆炸，火灾危险的矿井主通风机；
3.对人体健康及生命有危害气体矿井的主通风机；
4.具有本条1—3项之一所列危险矿井经常使用的立井载人
提升装置；
5.无平硐或无斜井作安全出口的立井，其深度超过150m，且经常使用的载人提升装置；
6.矿井瓦斯抽放设备。
二、二级负荷：
1.不属于一级负荷的大、中型矿井井下的主要生产设备；
2.大、中型矿井地面主要生产流程的生产设备和照明设备；
3.大、中型矿井的安全监控及环境监测设备；
4.没有携带式照明灯具的井下照明设备。
三、三级负荷：
不属于一级和二级负荷的生产设备和照明设备。
第露天矿工程电力负荷分级，应符合下列规定：
一、一级负荷：
1.用井巷疏干的排水没备；
2.有淹没采掘场危险的主排水设备和疏干设备；
3.大型铁路车站的信号电源。
二、二级负荷：
1.大、中型露天矿的疏干设备和采掘场排水设备；
2.大、中型露天矿采煤(采矿)、掘进、运输、排土设备；
3.大、中型露天矿地面生产系统中主要生产设备及照明设备。
三、三级负荷：
不属于一级和二级负荷的生产设备和照明设备。
