在线路敷设方式的标注好有几符号，简单的归纳一下有：
1、（最近）标注文字符号；另用符号：
2、新的；
3、旧的
7-01穿焊接钢管敷设1、SC 2、无3、G
穿水煤气管（厚壁）1、无2、RC 3、GG
7-02 穿电线管敷设1、MT 2、TC 3、DG
7-03 穿硬塑料管敷设1、PC 2、无3、VG
7-04 穿阻燃半硬聚氯乙烯管敷设1、FPC 2、无3、RVG
穿PVC管敷设1、PC 2、GY 3、SG
7-05 用桥架敷设1、CT
7-06 金属线槽敷设1、MR
钢线槽敷设2、SR
7-07 塑料线槽敷设1、PR 3、XC
7-08 沿钢索敷设1、M 3、S
7-09 穿聚氯乙烯塑料波汶电线管敷设1、KPC
7-10 穿金属软管敷设1、CP 3、SPG
7-11 直接埋设1、DB
7-12 电缆沟敷设1、TC
7-13 混凝土排管敷设1、CE
扣压式薄壁镀锌钢管KBG，紧定式薄壁电气管JDG。
SC为焊接钢管,在明敷设时（包括地埋）内外壁要做防腐处理，SC是规范上的焊管，而且是厚壁的，壁厚通常不小于3mm，SC 是厚壁镀锌钢管，用于地下室电气敷管,TC 是电工管，用于地上电气敷管,以上两种管在混凝土暗敷时均不用做内防腐.
KBG套接扣压式电冷镀锌钢导线管，采用优质冷轧带钢，经高精度焊管机高频焊接而成，双面镀锌保护，壁厚均匀，焊缝光滑，管口边缘.
KBG适用于明敷设的薄壁金属管材，它不同以往的SC管材在进行接地跨接是要进行焊接而且做防腐处理。而这类管材只需在两管连接处卡管螺丝连接即可，它不像有的人所说是在地下层（隐蔽曾）用的，这是因为它的最大壁厚不超过1毫米。所以不适用隐蔽层的埋管。这一点在施工的时候一定要注意。隐蔽层尤其是混凝土浇灌层一定要用厚壁管材。

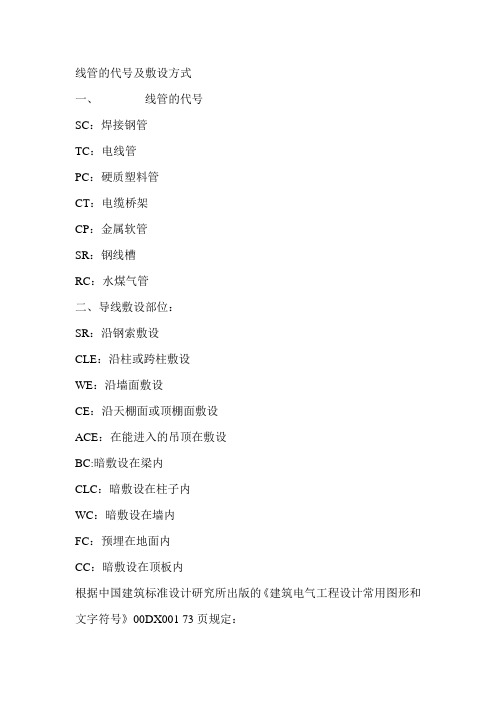

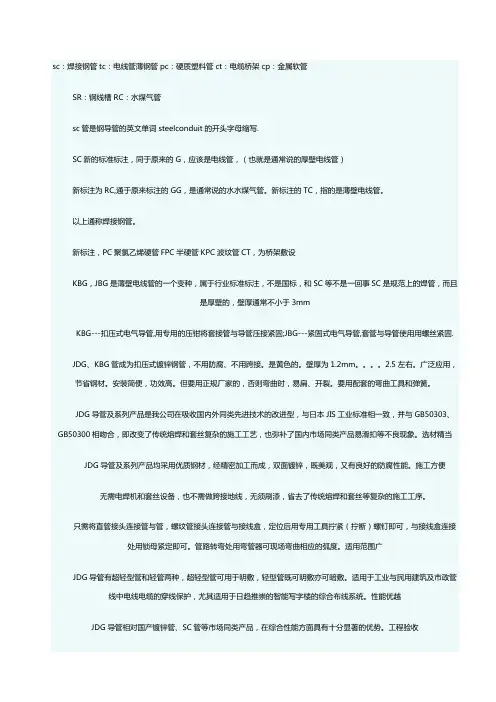

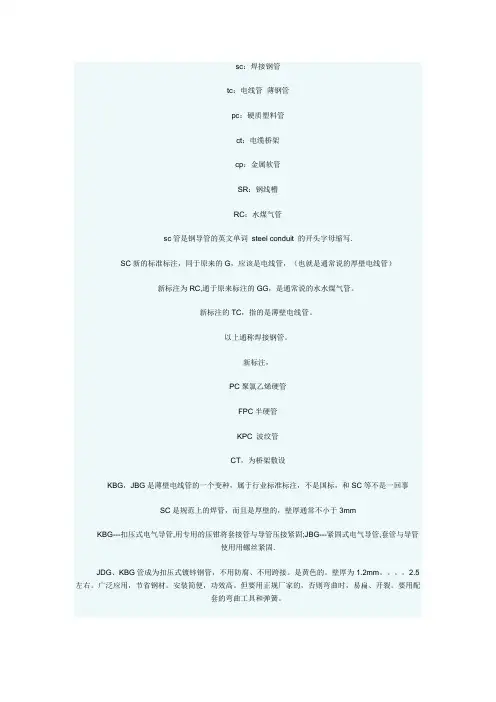

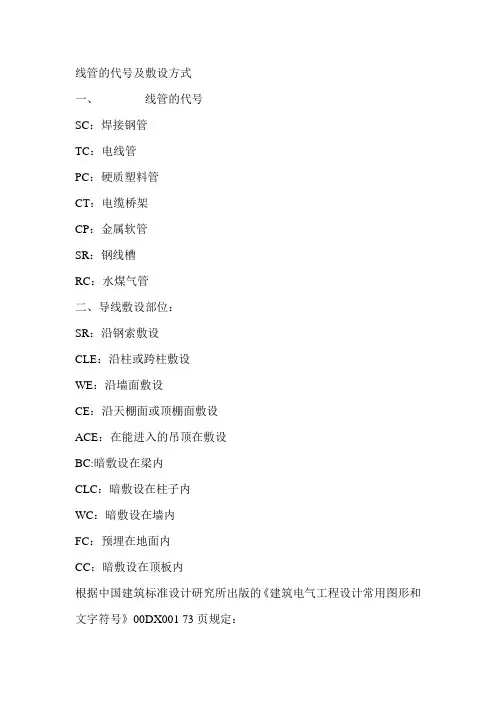

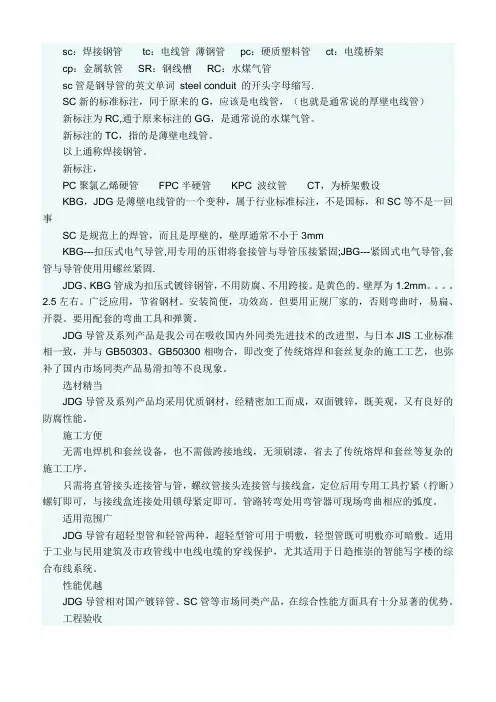

sc：焊接钢管
tc：电线管薄钢管
pc：硬质塑料管
ct：电缆桥架
cp：金属软管
SR：钢线槽
RC：水煤气管
sc管是钢导管的英文单词steel conduit 的开头字母缩写.
SC新的标准标注，同于原来的G，应该是电线管，（也就是通常说的厚壁电线管）
新标注为RC,通于原来标注的GG，是通常说的水水煤气管。
新标注的TC，指的是薄壁电线管。
以上通称焊接钢管。
新标注，PC聚氯乙烯硬管FPC半硬管KPC 波纹管CT，为桥架敷设
KBG，JBG是薄壁电线管的一个变种，属于行业标准标注，不是国标，和SC等不是一回事,SC是规范上的焊管，而且是厚壁的，壁厚通常不小于3mm
KBG---扣压式电气导管,用专用的压钳将套接管与导管压接紧固;JBG---紧固式电气导管,套管与导管使用用螺丝紧固.
JDG、KBG管成为扣压式镀锌钢管，不用防腐、不用跨接。是黄色的。壁厚为1.2mm。。。。2.5左右。广泛应用，节省钢材。安装简便，功效高。但要用正规厂家的，否则弯曲时，易扁、开裂。要用配套的弯曲工具和弹簧。
JDG导管及系列产品是我公司在吸收国内外同类先进技术的改进型，与日本JIS工业标准相一致，并与GB50303、GB50300相吻合，即改变了传统熔焊和套丝复杂的施工工艺，也弥补了国内市场同类产品易滑扣等不良现象。选材精当
JDG导管及系列产品均采用优质钢材，经精密加工而成，双面镀锌，既美观，又有良好的防腐性能。施工方便
无需电焊机和套丝设备，也不需做跨接地线，无须刷漆，省去了传统熔焊和套丝等复杂的施工工序。只需将直管接头连接管与管，螺纹管接头连接管与接线盒，定位后用专用工具拧紧（拧断）螺钉即可，与接线盒连接处用锁母紧定即可。管路转弯处用弯管器可现场弯曲相应的弧度。
适用范围广
JDG导管有超轻型管和轻管两种，超轻型管可用于明敷，轻型管既可明敷亦可暗敷。适用于工业与民用建筑及市政管线中电线电缆的穿线保护，尤其适用于日趋推崇的智能写字楼的综合布线系统。性能优越
JDG导管相对国产镀锌管、SC管等市场同类产品，在综合性能方面具有十分显著的优势。
工程验收
JDG导管已形成行业（CECS）规范，施工验收遵照中国工程建设标准化协会所制定的CECS120:2000《套接紧定式钢导管电线管路施工及验收规程》。进行工程验收。
价格便宜
价格相对低廉是JDG的一个突出优点。以100米为评估单元与其它同类产品比较，JDG具有附件少，材料及施工成本低等优点。
KBG为套接扣压式镀锌薄壁电线管，其连接是用扣压钳子，将管道和管件压出小坑，紧密连接。JDG为紧定式镀锌薄壁电线管，其连接靠管件顶丝顶紧管道，达到紧密连接。
其以上两种产品，全国各省市均有不同厂家，不同品牌在生产。
扣压紧定与套接紧定
KGB管壁厚与JDG有很大区别，JDG除了16的管壁厚为1.2以外，其余全部为1.6。KGB管壁厚和管大小有关。大于16的也有1.2的，更有的1.0的也有
一、管子的成型工艺。
1、焊接钢管就是焊管，它是由钢带切割成窄钢条，然后用模具冷加工裹成管状。
然后专用焊机接着将一条管缝焊接。外焊缝打磨光亮。一般的焊管的内毛刺不打的。只有精密焊管才打内毛刺。
2、无缝钢管就是用圆柱形钢锭热拉成管状，所以看不见焊缝。承受压力比焊管大。
二、钢管的用途分：
1、水煤气管是一般采用焊接钢管，输送流体和气体时的叫法，因为要承受一定的压力，所以管壁都比较厚。年纪
大的都知道，中国从穷变富，很多叫法带有时代特色，不要太较真。原来哪有钱镀锌呀，刷两道漆就行了。黑嘛，就叫它黑铁管吧。
2、电线管就是穿电线用的薄壁管。那个时候只有个标准，没有人生产。其实八九十年代都用水煤气管。
三、钢管的防腐蚀分：
3、白铁管就是镀锌焊接钢管。内外都镀锌了，可以输送自来水。咱们电气的就拿来当穿线了。一般管壁
都比较薄。现在市场上的很差。弯管器弯角度大了要爆口子。
钢管：钢管是指两端开口并具有中空断面，其长度与周边之比较大的钢材，按生产方法可分为无缝钢管和焊接钢管，钢管的规格用外形尺寸（如外径或边长）及壁厚表示，其尺寸范围很广，从直径很小的毛细管直到直径达数米的大口径管。钢管可用于管道、热工设备、机械工业、石油地质勘探、容器、化学工业和特殊用途。
无缝钢管：无缝钢管是指由整块金属制成的表面上没有接缝的钢管。按生产方法可分为热轧管、冷轧管、冷拔管、挤压管。按断面形状可分为圆形和异形两种。无缝管的最大直径达650毫米（扩径管），最小直径为0.3毫米（毛细管）。按厚度不同又可分为厚壁管和薄壁管。无缝管主要用作石油地质勘探管、石油化工用裂化管、锅炉管、轴承管以及汽车、航空用高精度结构钢管等。
焊接钢管：焊接钢管是指用钢带或钢板弯曲变形为圆形、方形等形状后再焊接成的、表面有接缝的钢管。按焊接方法不同可分为电弧焊管、高频或低频电阻焊管、气焊管、炉焊管、邦迪管等。按焊缝形状可分为直缝焊管和螺旋焊管。电焊钢管用于石油钻采和机械、制造业等。炉焊管可用作水煤气管等，大口径直缝焊管用于高压油气输送等；螺旋焊管用于油气输送、管桩、桥墩等。焊接钢管比无缝钢管成本低、生产效率高。
：紧定式（JDG）/扣压式（KBG）是由钢导管，附件以及专用施工工具三大系列六组型号组成。
一、系列产品主要性能
1、符合技术标准
DG/KBG 导管系列产品符合国家标准《电气安装导管特殊要求》（GB/14823.1-93 GB/13381.1-92），技术标准符合GB/50258-96符合《紧定式镀锌电线钢导管电线管路施工及验收规范》中国工程建设标准化协会（CECS）标准，并参照英国标准BS4568-1790金属电线管和配件的技术规范，产品经中国电工产品认证委员会广州电器附件检测站检验，各项性能指标均已达到或超过国家标准，已获《型式认可证书》。2、钢材选材优良
JDG/KBG钢导管及系列产品采用北京首钢公司、鞍山钢铁公司生产的优质冷轧带钢，经精密加工而成，双面镀锌，既美观，又有良好的防腐性能。
3、适应范围广泛
JDG/KBG钢导管明敷暗敷均可适用，适用于工业与民用建筑、智能化建筑、市政管线中强电和弱电的电线电缆的穿线保护。
4、施工简易方便
无需焊机和套丝设备，也不需要做跨接地线，无须刷漆，省却了传统熔焊和套丝等复杂的施工工序。只需将直管对接头连接管与管，螺纹盒接头连接管与接线盒，定位后用专用工具紧定即可。管路转弯处用弯管器可现场弯曲相应的弧度。
5、品质性能优越
JDG/KBG导管相对国产镀锌管、SC管等市场同类产品，在综合性能方面具有十分显著的优势。6、综合比价优惠
与厚壁钢管比较，单位延长米的重量轻，单位长度的价格低，结构简单，附件少，节约材料成本；安装方便，节省施工成本。
7、工程验收顺利
JDG/KBG导管已形成行业（CECS）规范，施工验收遵照中国工程建设标准化协会所制定的CECS120：2000套接紧定式钢导管电线管路施工及验收规范，进行工程验收。
二、JDG/KBG 导管系列采用优质冷轧带钢（Q195F-Q215F）经高频焊接一次成型，加工精度高，焊缝光滑，双面镀锌保护，外观平直无弯曲，壁厚均匀，圆度高，两端套丝，端口平滑、圆顺，无毛刺。使用配套专用工具可弯角，不变型，不断裂。一般定长4米，根据要求可另定长度。标准型壁厚1.60mm, 其它型壁厚1.20mm和1.00mm，明敷暗敷均可使用。
标准型规格有六种：Φ16、Φ20、Φ25、Φ32、Φ40、Φ50 参数如表1：表1 单位：（mm）规格Φ16Φ20 Φ25 Φ32 Φ40 Φ50 外径 16 20 25 32 40 50 外径公差 0 0 0 0 0 0 -0.30 -0.30 -0.30 -0.40 -0.40 -0.40 壁厚 1.60 1.60 1.60 1.60 1.60 1.60 壁厚公差±0.15 ±0.15 ±0.15 ±0.15 ±0.15 ±0.15 长度 4000 4000 4000 4000 4000 4000 长度公差±5.00 ±5.00 ±5.00 ±5.00 ±5.00 ±5.00 镀锌五彩钢管、镀锌银色钢管
三、JDG附件
1、普通直管对接头
采用优质钢导管加工而成，双面镀锌保护供管与管的连接。直管对接头采用中间一道滚压的定位凹槽，从而形成一定的锥度，导管插入后内壁不但平整光滑，不影响穿线，可使钢导管插紧定位。密封性能好，暗敷时砂浆甚至水份不易进入钢导管内。定位槽与JDG钢导管壁厚一致，套紧后两管之间平滑无毛刺，JDG系列直管对接头两端各有一个（Φ32以上两个）带紧定螺钉的螺纹孔，螺纹孔长度大于直管对接头壁厚，所攻丝扣强度高，连接更加安全可靠，规格与钢导管配套使用，参数如表2： JDG 直管对接头 JDG 锌铝合金直管对接头表2 JDG直管对接头参数单位：（mm）规格Φ16 Φ20 Φ25 Φ32 Φ40 Φ50 内径 16 20 25 32 40 50 内经允许偏差 0 0 0 0 0 0 + 0.30 + 0.30 + 0.30 + 0.30 + 0.30 + 0.30 外经 19.20 23.20 28.20 35.20 43.20 53.20 壁厚 1.60 1.60 1.60 1.60 1.60 1.60 总长 55 55 55 75 90 105 凹槽内经 12.80 16.80 21.80 28.80 36.80 46.80 凹槽内经允许偏差 + 0.40 + 0.40 + 0.40 + 0.80 + 0.80 + 0.80 0 0 0 0 0 0 螺纹孔直经 5 5 5 5 5 5 螺纹孔长度 3 3 3 3 3 3 两上螺纹孔中心距 41 41 41 61 76 91 两螺纹孔中 0 0 0 0 0 0 壁厚 1.60 1.60 1.60 1.60 1.60 1.60 壁厚公差±0.15 ±0.15 ±0.15 ±0.15 ±0.15 ±0.15 心允许偏差 -0.30 -0.30 -0.30 -0.30 -0.30 -0.30
2、螺纹锁接头和弯接头采用优质钢导管加工而成，双面镀锌保护，供管与盒连接使用。与导管连接处有一个（Φ32以上两个）带紧定螺钉的螺纹孔的结构尺寸与直管接头相同。与接线盒连接的一端，带有一个螺母和一个六角爪形锁母，安装时，爪形锁母扣在接线盒内侧，根母和六角锁母夹紧接线盒壁面即可，无须做跨接地线。参数如表3 JDG 螺纹锁接头 JDG 锌铝合金螺纹接头 JDG 90o弯接头
表3 JDG螺纹管接头参数单位：（mm）规格Φ16 Φ20 Φ25 Φ32 Φ40 Φ50 内径 16 20 25 32 40 50 内经允许偏差 0 0 0 0 0 0 + 0.30 + 0.30 + 0.30 + 0.30 + 0.30 + 0.30 外经 19.20 23.20 28.20 35.20 43.20 53.20 壁厚 1.60 1.60 1.60 1.60 1.60 1.60 总长 55 55 55 75 90 105 壁厚 1.60 1.60 1.60 1.60 1.60 1.60 壁厚允许偏差±1.10 ±1.10 ±1.10 ±1.10 ±1.10 ±1.10 缩口处螺纹长度 10 10 10 10 10 10 缩口处螺纹直径 16 20 25 32 40 50 爪型螺母和六角螺母厚度 3.00 3.00 3.00 3.00 3.00 3.00 爪型螺母爪子高度 1.00 1.00 1.00 1.00 1.00
1.00 螺丝孔中心至大直径端面的距离 7 7 7 7 7 7 螺纹孔直径 5 5 5 5 5 5
四、JDG专用工具
1、紧定扳手
采用合金工具钢，经精密加工而成，用以拧紧螺钉以及使螺纹盒接头的锁母夹紧线盒的必备工具，操作灵活方便。紧定扳手
2、弯管器
由铸模浇铸成形再经精密加工而成，有Φ16、Φ20、Φ25、Φ32四种规格，供JDG钢导管弯由相应管径的必备工具。弯管器弯管器五、KBG 附件 KBG 直管对接头 KBG 螺纹盒接头
六、KBG 专用工具 KBG 扣压器 KBG 弯管器
七、吊装附件龙骨吊卡固定卡接地卡表4 KBG直管对接头参数单位：（mm）规格Φ16 Φ20 Φ25 Φ32 Φ40 Φ50 内径 16 20 25 32 40 50 内经允许 0 0 0 0 0 0 偏差 + 0.30 + 0.30 +
0.30 + 0.40 + 0.40 + 0.40 外经 19.20 23.20 28.20 35.20 43.20 53.20 壁厚 1.60 1.60 1.60
1.60 1.60 1.60 总长 55 55 55 75 90 105 凹槽内经 1
2.80 16.80 21.80 28.80 36.80 46.80 凹槽内经允许偏差 + 0.40 + 0.40 + 0.40 + 0.80 + 0.80 + 0.80 0 0 0 0 0 0
表5 KBG螺纹管接头参数单位：（mm）规格Φ16 Φ20 Φ25 Φ32 Φ40 Φ50 内径 16 20 25 32 40 50 内经允许偏差 0 0 0 0 0 0 + 0.30 + 0.30 + 0.30 + 0.30 + 0.30 + 0.30 外经 19.20 23.20 28.20 35.20 43.20 53.20 总长 55 55 55 75 90 105 壁厚 1.60 1.60 1.60 1.60 1.60 1.60 壁厚允许偏差±1.10 ±1.10 ±1.10 ±1.10 ±1.10 ±1.10 缩口处螺纹长度 10 10 10 10 10 10 缩口处螺纹直径 16 20 25 32 40 50 爪型螺母和六角螺母厚度 3.00 3.00 3.00 3.00 3.00 3.00 爪型螺母爪子高度 1.00 1.00 1.00 1.00 1.00 1.00
八、JDG/KBG钢导管的择线标准该电线导管可广泛应用于 1KV以下各种类型的电力电缆穿管，电线穿管以及电话、电缆穿管，其各类穿管规格尺寸见附表１－３。附表 1 绝缘电线穿管电线根数 450/750V--BV、BV--105、BLV、BLV-105以下截面穿管最小管径(mm2) 1.0 1.5 2.5 4.0 6.0 10 16 25 35 50 70 95 2 Φ16 Φ16 Φ16 Φ16 Φ16 Φ25 Φ32 Φ32 Φ40 Φ50 Φ63 Φ63 3 Φ16 Φ16 Φ16 Φ16 Φ20 Φ32 Φ32 Φ40 Φ50 Φ63 Φ63 --- 4 Φ16 Φ16 Φ16 Φ20 Φ20 Φ32 Φ40 Φ50 Φ50 Φ63 --- --- 5 Φ16 Φ16 Φ20 Φ20 Φ25 Φ40 Φ40 Φ50 Φ50 Φ63 --- --- 6 Φ16 Φ20 Φ20 Φ25 Φ25 Φ40 Φ40 Φ63 Φ63 --- --- --- 7 Φ16 Φ20 Φ20 Φ25 Φ25 Φ40 Φ50 Φ63 Φ63 --- --- --- 8 Φ20 Φ20 Φ25 Φ25 Φ32 Φ50 Φ50 Φ63 Φ63 --- --- ---
附表2 电力缆穿管电缆芯数管弯数 0.6/1.0KV--VV、VLV电缆以理苡线截面穿管最小径(mm2) 1.5
2.5 4.0 6.0 10 16 25 35 50 70 95 33+1 无Φ16 Φ20 Φ25 Φ25 Φ32 Φ32 Φ40 Φ40 Φ40 Φ50 Φ63 1 Φ20 Φ25 Φ32 Φ32 Φ40 Φ50 Φ50 Φ50 Φ63 Φ63 --- 2 Φ25 Φ32 Φ40 Φ40 Φ50 Φ63 Φ63 Φ63 --- --- 44+1 无Φ20 Φ25 Φ25 Φ32 Φ32 Φ40 Φ50 Φ50 Φ63 Φ63 Φ63 1 Φ25 Φ32 Φ32 Φ40 Φ40 Φ50 Φ63 Φ63 --- --- --- 2 Φ32 Φ40 Φ40 Φ5 Φ50 Φ63 --- --- --- --- ---
附表3 控制缆穿管缆芯截面mm2 管弯数 KTV、KVVP控制电缆以下芯根数穿管最小径(mm2) 2 4 5 7 8 10 12 14 16 19 24 27 30 0.751.0 无Φ16 Φ16 Φ20 Φ20 Φ20 Φ25 Φ25 Φ25 Φ25 Φ32 Φ32 Φ32 Φ40 1 Φ20 Φ20 Φ25 Φ25 Φ25 Φ32 Φ32 Φ32 Φ32 Φ40 Φ40 Φ40 Φ40 2 Φ25 Φ25 Φ32 Φ32 Φ32 Φ40 Φ40 Φ40 Φ40 Φ50 Φ50 Φ50 Φ63
1.5
2.5 无Φ20 Φ20 Φ25 Φ25 Φ32 Φ32 Φ32 Φ32 Φ40 Φ40 Φ40 Φ40 Φ40 1 Φ25 Φ25 Φ32 Φ32 Φ40 Φ40 Φ40 Φ40 Φ50 Φ50 Φ50 Φ50 Φ50 2 Φ32 Φ32 Φ40 Φ40 Φ50 Φ50 Φ50 Φ50 Φ63 Φ63 Φ63 Φ63 Φ63
九、系列产品的应用与有关法规的配套摘要《建筑设计防火规范》（GBJ16-87修订本）第十章电气第10、1.4条消防用电设备的配电线路应穿管保护。当暗敷时应敷设在非燃烧体结构内，其保护层厚度不应小于3cm，明敷时必须穿金属管，并采取防火保护措施。……第10．2.3条吊顶内有可燃物时,其配电线路应取穿金属管保护。《低压配电设计规范》（GB50054-94 195-12-26发布1996-06-01实施）《低压配电设计规范》（GB50054-94 195-12-26发布1996-06-01实施）第五章配电线路的敷设第5．2．7条…在建筑物的顶棚内，必须采用金属管、金属线槽布线。第5．2．10条塑料管和塑料线槽布线宜于屋内场所和有酸碱腐蚀介质的场所，但在易受机械操作的场所不宜采用明敷。《电气装置安装工程1KV及发下配线工程施工验收规范》（GB50528-96-1996-08-16V D发布 1997-02-01实施）2、配管 2.1.10 金属电线保护管和金属盒（箱）必须与保护地线（PE线）有可靠的电气连接。 2.2.1 干燥场所的电线保护管宜采用薄壁钢管或可挠金属电线保护管。 2.2.2 钢管的内壁、外壁均应作防腐处理。当埋设于混凝土内时，钢管外壁可不作防腐处进采用镀锌处理采用镀锌钢管时，锌层剥落处应涂防腐漆。 2.2.4.2 钢管的连接采用套管连接时，套管长度宜为管外径的 1.5—3倍，2.2.4.3 镀锌钢管和薄壁钢管应采用螺纹连接或套管紧定螺钉连接，不应采用熔焊连接。
2.2.5.1 明配钢管或暗配的镀锌钢管与盒（箱）连接应采用锁紧螺母或保护圈帽固定，用锁紧螺母固定的管端螺纹宜外露锁母螺母2——3扣。 2.2.6.2 镀锌钢管或可挠金属电线保护管的跨接地线宜采用专用接地线卡跨接续，不应采用熔焊连接。十、先进的JDG/KBG钢导管生产设备龙门式高频焊接机组 DM 系列单头弯管机 MH 系列锯切机
