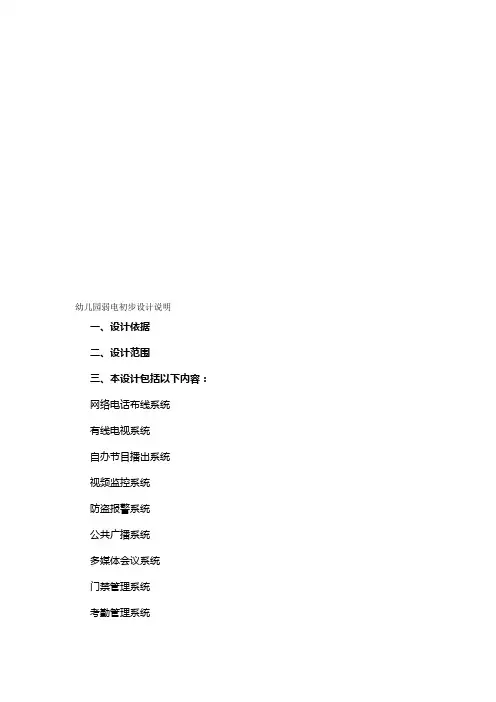

幼儿园弱电初步设计说明
一、设计依据
二、设计范围
三、本设计包括以下内容：
网络电话布线系统
有线电视系统
自办节目播出系统
视频监控系统
防盗报警系统
公共广播系统
多媒体会议系统
门禁管理系统
考勤管理系统
幼儿园接送系统
交互式智能白板
显示屏
电子巡更系统
防雷接地系统
不间断电源
一、网络电话布线系统
计算机网络系统就是利用通信设备和线路将地理位置不同、功能独立的多个计算机系统互联起来，以功能完善的网络软件实现网络中资源共享和信息传递的系统。通过计算机的互联，实现计算机之间的通信，从而实现计算机系统之间的信息、软件和设备资源的共享以及协同工作等功能，其本质特征在于提供计算机之间的各类资源的高度共享，实现便捷地交流信息和交换思想。
功能特点：
计算机网络系统是由网络硬件和网络软件组成的。在网络系统中，硬件的选择对网络起着决定的作用，而网络软件则是挖掘网络潜力的工具。
①计算机网络建立的主要目的是实现计算机资源的共享。计算机资源主要是指计算机硬件、软件与数据。
②互连的计算机是分布在不同的地理位置的多台独立的“自治计算机”。连网的计算机既可以为本地用户提供服务，也可以为远程用户提供网络服务。
③连网计算机之间遵循共同的网络协议。
程控电话系统是一种特殊用途的交换设备。一般由外线与分机构成。它有若干电话共用一条外线，适用于中、小型企业，也可用于住宅和秘书电话。集团电话交换机一般不需要专职的话务员和维护人员。当外线呼入时，可由任一部电话应答，并可以转给所需的被叫。它具有的功能一般有：会议电话、缩位拨号、热线服务、群呼、遇忙回叫、呼叫转移、呼出限制、呼叫等待、停电自动转移等功能。是现代化办公中常用的通讯管理手段,使电话管理者可集团性管理外线来电与内线呼出。
集团电话外线指接入集团电话中的外线总数;分机是您为员工所安排的的电话数量。
二、有线电视系统
有线电视系统主要由信号源、前端、干线传输和用户分配网络组成。信号源接收部分的主要任务是向前端提供系统欲传输的各种信号。它一般包括开路电视接收信号、调频广播、地面卫星、微波以及有线电视台自办节目等信号。系统的前端部分的主要任务是将信号源送来的各种信号进行滤波、变频、放大、调制、混合等，使其适用于在干线传输系统中进行传输。
系统的干线传输部分主要任务是将系统前端部分所提供的高频电视信号通过传输媒体不失真地传输给分配系统。其传输方式主要有光纤、微波和同轴电缆三种。
用户分配系统的任务是把从前端传来的信号分配给千家万户，它是由支线放大器、分配器、分支器、用户终端以及它们之间的分支线、用户线组成。三、自办节目播出系统
自办节目可以是机，也可以是电脑，还可以用佳得视自办频道播放器，机方式是将机中的影视节目通过数字改造技术转换为电视可以接收的信号，当然这种方式需要经常换碟片，一年下来购买碟片的成本也不低。所以我们推荐使用电脑来自办节目，将节目源存储于电脑硬盘中，让电脑播放节目，再通过数字改造技术后将电脑中的节目输出到有线电视中，同原来的数字电视改造的节目混编在一起让房间里的电视可以观看。
电脑自办节目最大的优势可以将用户的相关广告或新闻随时输出到网内的每个电视机终端上面，让外界对客户进一步了解和认识，从而加深客户的知名度。另外自办节目可以随时直接从网上下载电视剧或电影。
四、视频监控系统
闭路电视监控系统主要由前端音视频数据采集设备、传送介质、终端监看监听设备和控制设备组成。通过在监控区域内安装固定摄像机或全方位摄像机，对监控区域进行实时监控。通过传输线路将摄像机所收集到的信号传至图像分配器或放大器，然后再传入监视器，实现对监控区域的全面监视。
前端设备：是指系统前端采集音视频信息的设备。操作者通过前端设备获取必要的声音、图像及报警等需要被监视的信息。系统前端设备主要包括摄像机、镜头、云台、解码控制器、和报警探测器等。
传送介质：是将前端设备采集到的信息传送到控制设备及终端设备的传输通道。主要包括视频线、电源线和信号线，一般来说，视频信号采用同轴视频电缆传输，也可用光纤、微波、双绞线等介质传输。
控制设备：是整个系统的最重要的部分，它起着协调整个系统运作的作用。人们正是通过控制设备来获取所需的监控功能。满足不同监控目的的需要。控制设备主要包括音、视频矩阵切换控制器、控制键盘、报警控制器和操作控制台。
终端设备：是系统对所获取的声音、图像、报警等信息进行综合后，以各种方式予以显示的设备。系统正是通过终端设备的显示来提供给人最直接的视觉、听觉感受，以及被监控对象提供的可视性、实时性及客观性的记录。系统终端设备主要包括监视器、录像机等。
五、防盗报警系统
周界防盗报警系统是防盗报警系统中的一种，它是利用红外对射防盗探测器对一定区域的周边进行布防检测，可以探测到非法侵入本区域的信号，并在探测到非法侵入的同时向有关人员报警，周界报警系统由探测器部分、信号传输部分和控制部分组成。
简单点讲就是在围墙上装红外对射探测器，一个接收红外一个发送红外但必需是在一条直线上，然后后端有一台报警主机用于当前端的探测器红外线被挡住时也就是发送红外线的发出去接收的接收不到红外线，这时它将报警信号发到主机进行报警显示,有效防护周界区域，对翻越行为提供及时报警；控制中心通过警笛对值班人员提示警情发生，便于值班人员即时处理警情；管理中心可与区域安防部门联网，如110、公安部门等，提供社区报警的区域联网保障。
六、公共广播系统
公共广播系统是专为公共场所提供背景音乐、广播及消防报警的智能专业设备。广泛应用于工厂、商住小区、学校、广场、商业大厦、酒店等。目前，公共广播系统的最大特点是将数码技术应用到公共广播系统中，从而使公共广播系统安装更为方便，功能更为强大，应用更为广泛，操作更为简便。公共广播系统采用全数位制式，由前端设备（前置放大器、电话接入装置、警报发生器、数码程控主机、程控键盘、调制器、节目电源定时器、音乐源、监听器等）中继、终端设备（音箱、喇叭、小区定压功放等）组成。
功能:
1、独立广播。可对任意终端进行独立广播。
2、矩阵分区。公共广播系统分区功能由程式控制，可自由设定，包括矩阵分区：每终端可重复分区、自由组合；独立广播；多区广播；全体广播。
3、定时广播。具有定时、内置定时音乐，可对某个区或全体进行定时广播。
4、直观显示。采用键盘操作，不仅操作方便，显示更为直观。
七、多媒体会议系统
多媒体会议室系统组成由投影机屏幕显示系统、音响系统、视音频交互系统、中央控制系统、计算机网络系统及配套设施构成，各系统主要构成及功能如下。投影机系统
系统构成：主要由大屏幕投影单元集成控制软件等组成。
系统功能：放大、多组合显示计算机信号和视频信号，增强显示效果。
音响话筒系统
系统构成：主要由功率放大器、扬声器等设备组成。
系统功能：实现扩声功能，并与大屏幕显示系统、电视电话会议系统集成汇接。
视音频交互系统
系统构成：主要由摄像机、云台等前端设备组成。
系统功能：实现各种视频、音频信息的切换、组合显示。
中央控制系统
系统构成：主要由控制主机、触摸屏及相关模块等设备组成。
系统功能：主要用于各种视频、音响及多媒体播放设备的集中控制。
计算机网络系统
系统构成：主要网络终端等网络设备组成。
系统功能：用于连接系统内部网络设备、计算机终端和其他信息网络，为网上传输数据、图形、视频信息提供软硬件环境支持。
八、门禁管理系统
系统功能:
1.进出门区管制：管制每个持卡人可以进出哪些门
2.进出时间管制：管制持卡人允许进入该门的时间范围
3.门位状态侦测显示：显示每个门的开关状态
4.开门超时报警：门被打开后超过预设时间门未被关闭就发出警报
5.非法入侵报警：当门被非法打开（非刷卡开门）是发出警报
6. 硬体破坏报警：当室外的读卡器被人撬开或破坏时发出警报
7.微机远端控制各门的开关：通过微机可以打开或关闭某一组门
8.门间互锁(防尾随):持卡人必须将刚进入的那扇门关闭才能打开下一个门。
9.返潜回(三层)：持卡人必须按预先设计的路线进出,否则刷卡无效
10.定时开关门:可在预先设置好的时间段内自动打开或闭合某一组门的电控锁
11. 与监控,消防系统等实现联动:例如门被打开时现场即刻被录相;发生火警时所有门的电控锁被自动打开等。
九、考勤管理系统
考勤系统是指一套管理公司的员工的上下班考勤记录等相关情况的管理系统。是考勤软件与考勤硬件结合的产品，一般为部门使用，掌握并管理企业的员工出勤动态。包括考勤记录、考勤分析两大功能。根据系统制定的考勤规则，自动分析出考勤结果，是考勤系统的核心。
针对不同的单位、不同的部门，考勤的规则一般都不同。由于企业的工作内容不同，在不同的时间，有不同的考勤要求。由于法律、劳工规则的变化，也有不同的考勤要求。考勤系统需要适用一种经常变化的管理过程。
十、幼儿园接送系统
幼儿园安全接送系统是本公司为在幼儿园内推广安全智能化管理，改善幼儿园安全环境而不断推陈出新的产品。本系统针对幼儿园日常接送工作与各种安全管理需求而设计，是融合了安全接送、教师考勤、视频监控与门禁于一体的智能化安全管理系统。
提供全面的儿童信息记录，幼儿毕业、升级、调班、退学等过程信息可以得到完整的记录。
刷卡拍照功能，入园和离园时红外摄像设备会时时拍照，接送人每次接送都留下了图像可备以后查询。
短信通知功能，当验证成功时，系统会自动发送短信进行通知与接收信息。
语音提示功能，当进行验证时，系统会自动进行语音提示验证成功或失败。
教师考勤功能，可处理各种复杂班次，可方便快捷全面的进行核算及出报表工作，管理人员可为其它教职工进行请假、加班、公出等日常登记的提交及审批工作，老师上下班同样是在指纹/刷卡机进行考勤签到，因此该系统不仅可用于家长接送验证，同时也可用于教职工进行日常考勤。
历史数据查询、各项统计报表、操作日志等为科学管理与分析、高效工作与责任划分等提供依据；
十一、交互式智能白板
交互式智能白板是一种先进的教育或会议辅助人机交互设备,其融合了精
确定位技术、大屏幕显示技术、电子技术和计算机技术，可在电化教室和多媒体会议室内取代传统的投影幕布和黑板/白板的功能。通过电子白板与计算机和投影仪的配合，讲解者可以在投影内容上直接进行书写、绘画、修改、注释和保存，并可以将电子白板作为人机接口实现对计算机的各种操作。
十二、显示屏
简单地讲( )显示屏就是由若干个可组合拼接的显示单元(单元显示板或单元显示箱体)构成屏体，再加上一套适当的控制器(主控板或控制系统)。所以多种规格的显示板(或单元箱体)配合不同控制技术的控制器就可以组成许多种显示屏，以满足不同环境，不同显示要求的需要。
显示屏可以显示变化的数字、文字、图形图像；不仅可以用于室内环境还可以用于室外环境，具有投影仪、电视墙、液晶显示屏无法比拟的优点。
十三、电子巡更系统
巡更系统（）是技术防范与人工防范的结合，巡更系统的作用是要求保安值班人员能够按照预先随机设定的路线顺序地对各巡更点进行巡视，同时也保护巡更人员的安全。是在巡更的基础上添加现代智能化技术，加入巡检线路导航系统，可实现巡检地点、人员、事件等显示，便于管理者管理。巡更机操作简便，作为治安巡逻的基本配置，普及度日渐升温；巡检将巡更功能丰富化后，特别适合为客户量身定做。当前，电子巡更巡检系统广泛服务于社会，通过近几年市场销量的显示，呈现出稳中走高的趋势。
将巡更点安放在巡逻路线的关键点上，保安在巡逻的过程中用随身携带的巡更棒读取自己的人员点，然后按线路顺序读取巡更点，在读取巡更点的过程中，如发现突发事件可随时读取事件点，巡更棒将巡更点编号及读取时间保存为一条
巡逻记录。定期用通讯座将巡更棒中的巡逻记录上传到计算机中。管理软件将事先设定的巡逻计划同实际的巡逻记录进行比较，就可得出巡逻漏检、误点等统计报表，通过这些报表可以真实的反映巡逻工作的实际完成情况。
十四、防雷接地系统
雷电是一种常见的自然现象，它除了危及到人身安全外，还会对电气设备，特别是电子设备产生巨大的破坏作用。雷击及其电磁脉冲在线路上形成暂态过电压，沿着线路侵袭并危及电气或电子设备的安全。
二十一世纪是信息时代，电子设备广泛应用，信息设备高度集成，其耐冲击能力却显著降低。导致因雷电产生的雷击电磁脉冲对电子设备的损害成逐年上升趋势。同时电气系统的开关操作和静电放电所产生的暂态电涌也对电子设备造成了极大的危害。
电涌分别产生于开关过程、静电放电和雷击放电。可以通过电流、电感或电容等耦合途径由电源、测量设备或数据传输系统进入电气或电子设备内部。
雷电危害的具体表现形式：
1. 雷电产生强大电流，瞬间通过物体时产生高温，引起燃烧、熔化；触及人畜时，会造成人畜伤亡。
2. 雷击爆炸作用和静电作用能引起树林、电杆、房屋等物体被劈裂倒塌
3. 打雷放电时能产生数万度高温空气急剧膨胀扩散，产生冲击波，具有一定的破坏力。
4. 雷电流在周围空间形成强大的电磁场。电磁感应能使导体的开口处产生火花放电，如有易燃、易爆物品就会引起爆炸或燃烧。
5. 各种电力线、电话线、广播线由于雷击产生高压，致使电器设备损坏。
为防止电涌摧毁关键电子设备，必须采用科学、有效的防护手段，应对所有处于危险的接口，如信号输入、电源和金属管道等，安装电涌保护装置，根据需要在被保护设备前端单独或组合安装诸如电源类、信号类电涌保护器。并在机房内铺设防静电地板及接地铜排。要求接地阻抗小于4欧。
十五、不间断电源
所谓不断电电源系统，就是当停电时能够接替市电持续供应电力的设备，它的动力来自电池组，由于电子元器件反应速度快,停电的瞬间在4~8毫秒内或无中段时间下继续供应电力。
为什么要用？
现在全世界各国的大众供应系统都是交流电源，一个理想的交流电源，应该满足以下几个条件：
1. 频率稳定
2. 电压稳定(土5%内)
3. 不含谐波失真(<5%)
4. 没有噪声干扰(符合587等标准规定)
5. 低输出阻抗。
大家可以想象，今天如果未使用不间断电源系统，那么当市电发生异常，将造成计算机死机，甚至造成硬件故障，到时维修费将不可预期；硬件的故障可花钱消灾，但是存在硬盘中的资料呢？那可是有钱也买不到，所以为您的设备添购不断电系统，就如同买保险一样，有备无患；系统并不是只有当停电时才有动作的，前面所提到的市电异常，包含了市电电压过低、过高、突波、噪声等，足以影响设备正常运作的电源品质，因此的重要性可见一斑。
本次设计中所采用的为标准型，并另配电池，提供至少4小时后备电量。
本系统仅供机房弱电设备接入。
对电源保护有要求各弱电系统中的设备的用电负载进行集中不间断电源()管理，有利于整个管理和减少运行费用。为保证电池使用寿命，要求电池存放处需加通风及降温处理，机房保持清洁整齐的良好环境。
