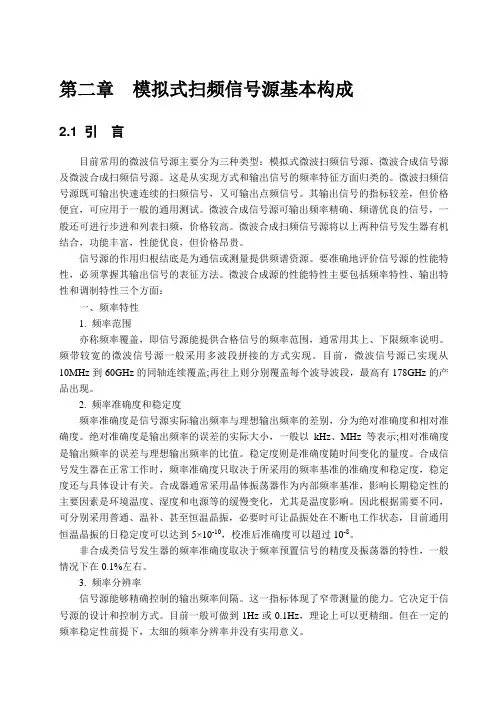

第二章模拟式扫频信号源基本构成
2.1 引言
目前常用的微波信号源主要分为三种类型：模拟式微波扫频信号源、微波合成信号源及微波合成扫频信号源。这是从实现方式和输出信号的频率特征方面归类的。微波扫频信号源既可输出快速连续的扫频信号，又可输出点频信号。其输出信号的指标较差，但价格便宜，可应用于一般的通用测试。微波合成信号源可输出频率精确、频谱优良的信号，一般还可进行步进和列表扫频，价格较高。微波合成扫频信号源将以上两种信号发生器有机结合，功能丰富，性能优良，但价格昂贵。
信号源的作用归根结底是为通信或测量提供频谱资源。要准确地评价信号源的性能特性，必须掌握其输出信号的表征方法。微波合成源的性能特性主要包括频率特性、输出特性和调制特性三个方面：
一、频率特性
1. 频率范围
亦称频率覆盖，即信号源能提供合格信号的频率范围，通常用其上、下限频率说明。频带较宽的微波信号源一般采用多波段拼接的方式实现。目前，微波信号源已实现从10MHz到60GHz的同轴连续覆盖;再往上则分别覆盖每个波导波段，最高有178GHz的产品出现。
2. 频率准确度和稳定度
频率准确度是信号源实际输出频率与理想输出频率的差别，分为绝对准确度和相对准确度。绝对准确度是输出频率的误差的实际大小，一般以kHz、MHz等表示;相对准确度是输出频率的误差与理想输出频率的比值。稳定度则是准确度随时间变化的量度。合成信号发生器在正常工作时，频率准确度只取决于所采用的频率基准的准确度和稳定度，稳定度还与具体设计有关。合成器通常采用晶体振荡器作为内部频率基准，影响长期稳定性的主要因素是环境温度、湿度和电源等的缓慢变化，尤其是温度影响。因此根据需要不同，可分别采用普通、温补、甚至恒温晶振，必要时可让晶振处在不断电工作状态，目前通用恒温晶振的日稳定度可以达到5×10-10，校准后准确度可以超过10-8。
非合成类信号发生器的频率准确度取决于频率预置信号的精度及振荡器的特性，一般情况下在0.1%左右。
3. 频率分辨率
信号源能够精确控制的输出频率间隔。这一指标体现了窄带测量的能力。它决定于信号源的设计和控制方式。目前一般可做到1Hz或0.1Hz，理论上可以更精细。但在一定的频率稳定性前提下，太细的频率分辨率并没有实用意义。
4. 频率切换时间
是指信号源从一个输出频率过渡到另一个输出频率所需要的时间。高速频率切换主要应用于捷变频雷达、跳频通信等电子对抗领域。直接式合成频率切换时间可以达到微秒级以下，射频锁相合成能达到毫秒级或者更快，宽带微波锁相合成则需要数十毫秒。
5. 频谱纯度
理想的信号发生器输出的连续波信号应是纯挣的单线谱，但实际上不可避免地伴有其它多种不希望的杂波和调制输出而影响频谱纯度。首先是信号的谐波，其次是设计不周而引入的寄生调制、交调、泄漏等非谐波输出，其中倍频器的基波泄漏也称为分谐波；另外一个重要的指标是相位噪声，是随机噪声对载波信号的调相产生的连续谱边带，一般来说越靠近载频越大，因此用距载频某一偏离处单个边带中单位带宽内的噪声功率对载波功率的比表示。需要特别提出的是，非合成信号源用短稳或剩余调频指标，即一段时间内的最大载波频率变化来定义短期频率稳定度。但在合成源中消除了有源器件及振荡回路元件不稳定等因素所引起的频率随机漂移，现在倾向于采用载频两侧一定带宽内总调频能量的等效频偏定义剩余调频。事实上，短稳、剩余调频和相位噪声表征的是同一个物理现象，只是观察角度不同，因而描述的侧重点不一样。
二、输出特性
1. 输出电平
一般以功率来计量，规定了特性阻抗后，可以折合为电压。作为通用微波测量信号源，其最大输出电平应大于0dBm，一般达到+10dBm，大功率应用时要求更高。作为标准信号源，其最小输出电平应当能够连续衰减到-100dBm以下。
2. 电磁兼容性
微波信号发生器必须有严密的屏蔽措施，防止高频电磁场的泄漏，既保证最低电平读数有意义，又防止它干扰其它电子仪器的正常工作。同时，这也是抵抗外界电磁干扰，保障仪器自身正常工作的需要。为此各国都有明确的电磁兼容性标准。
3. 功率稳定度、平坦度和准确度
表征了信号发生器输出幅度的时间稳定性和在全部频率范围内的幅度一致性和可信度。具体指标取决于内部稳幅装置，或自动电平控制(ALC)系统的性能。软件智能补偿已经越来越成为提高综合性能的手段。另外，实际输出功率还与源阻抗是否匹配有关，一般来说信号源电压驻波比不应大于1.5。
三、调制特性
调制的含义是让微波信号的某个参数随外加的控制信号而改变。调制特性主要包括调制种类、调制信号特性、调制指数、调制失真、寄生调制等。调制种类有调幅、调频及调相;调制波形则可以是正弦、方波、脉冲、三角波和锯齿波甚至噪声。天线测量中会用到对数调幅；雷达测量中还会用到脉冲调制，这是一种特殊的幅度调制。
一般微波信号源除简单的脉冲信号外本身不提供调制信号，而只提供接收各种调制信号的接口，并设置实现微波信号调制的必要驱动电路，从外部注入适当的调制信号才能实
现微波信号的调制，称为外调制。功能更丰富的微波信号源不但接收外部调制信号，还能自己根据需要产生必要的调制信号。用户只需简单地设定调制方式和调制度即可获得所需的微波调制信号，称为内调制。其实后者只是内置一个函数波形发生器，属于低频或射频信号源范畴。
2.2 微波模拟式扫频信号源基本原理
一、系统组成
扫频测量系统一般包括三个部分：扫频信号源、测量装置和检测指示设备。它们在计算机控制管理和处理数据的情况下进行自动测试工作。如图2.2-1所示。其中扫频信号源是提供测试信号的必备仪器。信号源分为点频和扫频两种工作方式。点频源是指手动改变振荡频率，输出单一频率的信号源。测量频带响应时，需逐点改变频率，费时，但精确度较高。利用扫频源显然可以提高测量速度。扫频源分连续扫频和逐点扫频两种工作方式。一般情况，连续扫频的精确度低些，适用于一般精确度的测量。逐点扫频的频率间隔足够小时，在阴极射线示波管或记录仪上，可显示间隔足够小的离散曲线，一般是肉眼无法区分的"连续"曲线。它能保持点频测量的高精确度，并在计算机控制下，提高工作效率。
一个微波振荡器，配以必要的控制驱动电路，就构成了最基本的微波信号源。不同的应用，对信号源的输出有不同的性能特性要求。更复杂信号源的设计就是围绕微波振荡器施加和优化控制驱动电路，满足不同应用需求的过程。一般微波信号源的基本框图如图2.2-2所示。
计算机
检测
指示装置
微波扫频
信号源
微波扫频
测量装置
待测网络1
f
2
f
图2.2-1 扫频测量系统框图
图2.2-2 一般微波信号源基本框图
输出信号的频率随时间在一定范围内，按一定规律重复连续变化的信号源，如频率随时间成线性或对数扫描，称为扫频信号源。在特定的时刻，其输出波形是正弦波，因此，它具有一般正弦信号源的特性。事实上，扫源也可以设置成输出单一连续波频率的工作状态。微波扫源的基本原理如图2.2-3所示。
主振电路是扫源的核心，用以产生必要的微波频率覆盖。可选用连续调谐的宽带微波振荡器承担，如微波压控振荡器(VCO)、YIG调谐振荡器(YTO)、返波管振荡器(BWO)等；主振驱动电路针对微波振荡器的特性进行驱动，还往往需要实现振荡器调谐特性的线性补偿、扫描起始频率和扫频宽度预置等等；扫描发生器产生标准的扫描电压斜坡信号，通过主振驱动器推动主振实现频率扫描，一路输出到显示器作为同步信号之用。扫频速度，或者说扫描时间，是由扫描发生器来控制的。调制组件实现微波电平控制，主要部件是线性调制器和脉冲调制器；输出组件则实现输出微波信号的滤波放大、电平检测等；在扫频带宽之内，振荡器输出功率不恒定，加之放大器可能产生寄生调幅，故需加入稳幅环路(ALC)以使输出幅度恒定，ALC系统利用输出组件检测仪器输出电平，自动调节调制组件动作，实现输出电平稳幅(或调幅)；调制驱动器将调制信号变换成相应的驱动信号，并分别施加到对应的执行器件中。
图2.2-3 模拟扫频信号发生器基本框图
其中的混频器是为扩展频率而接入的，扫频振荡器输出的信号与本地振荡器信号在混频器作用下，产生基波、谐波的差频与和频信号，根据需要由滤波器选取。
二、对扫频信号源的基本要求
1. 在预定频率范围内，要求有良好的调频线性度和恒定的、足够大的功率输出，以减非线性失真和得到较大的测量动态范围；
2. 为减小测量误差，要求扫频输出有足够小的寄生调幅和谐波失真；
3. 扫频范围可调，以适应测量宽带和窄带元器件的频宽要求；
4. 有可变的扫描速度、稳幅和调制等，以便能进行有效的校准和测量。
三、扫频信号源的主要工作特性
1. 有效扫频相对带宽：它是指在满足扫频线性度和振幅平稳度要求下的最大频率覆盖
范围与中心频率之比。通常用相对值表示，
1
2121212022)(f f f f f f f f f f +-=+-=? (2.2-1) 式中f ?为有效扫频范围，等于可覆盖的最高频率与最低频率之差；0f 为有效扫频范围的中心频率。
2. 扫频线性度：它表示扫频振荡器或其信号源压控特性曲线的非线性程度，如图2.2-4所示。m ax f ?为偏离线性最大误差，在扫频范围内应尽可能小。通常用微分特性表示，称为扫频线性系数，有两种表达方法，即
min max 1)()(dv df dv df =
ε (2.2-2) 式中dv df 为是压控振荡器(VCO)的控制灵敏度，
也称为微分增益。由于非线性扫频误差在各点可
能不同，也常表达为
000)()()(2v v
v v v dv df dv df dv df ?-?+-=ε (2.2-3)
1ε用微分差值的大小直接反映了非线性误差的大
小。1ε和2ε应分别接近1和0；这是比较理想的
情况。
3. 输出功率平稳度：扫频信号源平稳的输出功率，是靠自动电平控制(ALC)，即由稳
幅环路获得的。其平稳度用下式表达
)( lg 10min max 1dB W W M = (2.2-4) 式中max W 和min W 为稳幅输出功率起伏的最大值和最小值。也可以表示为
%1002min
max min max 2?+-=W W W W M (2.2-5) 4. 谐波分量和剩余调频：扫频信号源工作于单频0f 等幅输出时，设输出功率为P 0，谐波Nf 0和非谐波Mf 0的功率分别为P N 和P M ，则
输出谐波分量)( lg 100
dB P P N = (2.2-6) 输出非谐波分量)( lg
100dB P P M = (2.2-7) 当单频0f 工作于等幅输出时，测出剩余调频频偏为f ?，f ?愈小愈好。
此外，还有扫描时间、扫频时间、频率标志等工作特性，在此不再一一描述。 图2.2-4 电调非线性表示法
