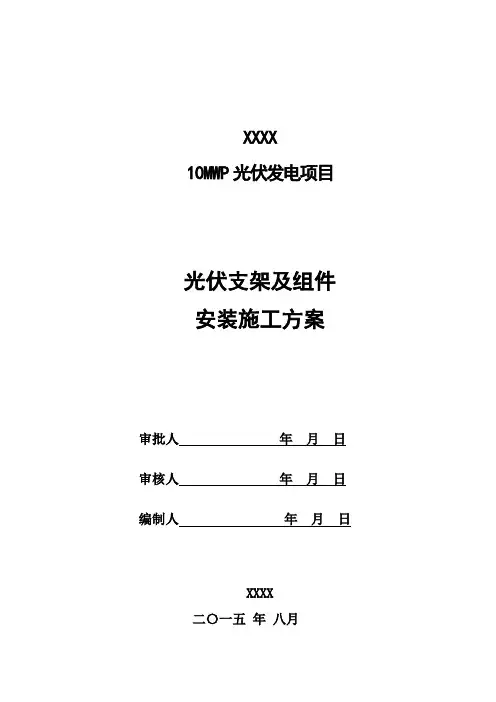

XXXX
10MWP光伏发电项目
光伏支架及组件
安装施工方案
审批人年月日审核人年月日编制人年月日
XXXX
二〇一五年八月
目录
一、工程概况 (2)
二、编制依据 (2)
三、施工准备 (2)
四、主要施工方法 (3)
五、施工进度计划及保证措施 (7)
六、质量标准与质量保证措施 (7)
七、施工安全文明管理措施 (10)
一、工程概况
本工程共5MWp的支架及光伏板安装，每MWp安装110组光伏板支架，共计550组光伏板支架。每组支架安装40块光伏板，共计22000块光伏板。
光伏板支架采用钢结构镀锌件通过螺栓进行连接，光伏板通过压块进行压接施工。
二、编制依据
1、《光伏发电站施工规范》（GB50794-2012）；
2、《光伏发电站验收规范》（GB50794-2012）；
3、《钢结构工程施工质量验收规范》(GB50505-2001)；
3、支架及组件安装说明书；
4、光伏支架及组件安装施工图
三、施工准备
3.1施工现场准备
1、认真熟悉图纸，熟悉设计交底和图纸会审纪要，了解设计的具体意图、所使用的规范、规程等，熟悉操作规程和具体施工方法。
2、安装支架和光伏组件所用工具、机械均已配备齐全。
3、现场进行样板引路，试安装一组，安装完毕后，请甲方及监理验收，合格后方可大面积开始安装，安装要求同样板一致。
3.2技术准备
1、收到施工图后，及时组织施工图会审。
2、组织相关人员认真学习支架说明书，召开技术专题会议，将安装问题暴露出来，集中解决，以便顺利进行大面积施工。
3、针对项目部各施工区域工长及安装施工队带班进行技术交底。
3.3机械、劳动力投入计划
光伏支架和组件安装拟投入人力40人左右（高峰），根据工程的进展情况，可灵活增减人数。主要用工体现在光伏支架和光伏组件运输、安装上，人数不够用普工补充，普工主要用于转运材料和配合等工作。具体用工情况详见机械与劳动力计划表。
3.4工程施工总体流程图
安装前后立柱-----安装斜梁-----安装横梁-----支架调平-----安装组件-----安装贯穿螺栓
四、主要施工方法
4.1安装依据
1、光伏支架安装施工图；
2、厂家提供安装说明书；
3、光伏组件安装说明；
4、相关施工及验收规范、规定。
4.2支架及组件安装步骤
4.2.1安装前后立柱
螺旋钢桩施工完毕后，即可进行支架的安装。每套螺栓配平垫圈两个，弹簧垫两个，普通螺母两个。在螺旋钢桩上按立柱时，先安装防水挡圈，后安装立柱。立柱与钢桩连接对穿螺栓采用M14×100螺栓配一平垫、一弹垫、一螺母，顶紧螺栓采用M12×40螺栓配一平垫、一弹垫、一螺母。立柱与螺旋钢桩连接如下图所示：
支架前、后立柱和螺旋钢桩连接示意图
4.2.2安装横梁
立柱安装完成后可安装横梁。横梁和前后立柱通过三角连接件连接。横梁分别通过2条M10*35和1条M12*80螺栓与前后立柱连接。前后立柱和横梁安装如下图：
支架前、后立柱及横梁安装示意图
4.2.3安装檩条
根据图纸设计，檩条总长为20.28米，由断开连接件进行连接。檩条通过M8*35螺栓固定在横梁上。
如下图所示：
檩条与横梁连接大样图
4.2.4安装斜撑
安装、调整好檩条和横梁后再安装斜撑。斜撑与后立柱采用M12×40螺栓和拉杆连接件连接，斜撑与横梁连接用斜撑垫片固定。如下图所示：
斜撑与后立柱连接
4.2.5 安装拉杆
拉杆与后立柱连接采用M10×50外六角螺和抱箍连接，用螺母拧紧，如下图所示：
后背拉杆布置图
拉杆与后立柱连接详图
注意事项：1、所有现场制作加工的金属材料，一律刷银粉漆防腐处理。
2、所有子方阵要写有标识，内容包括：方阵号-排列号-顺序号。
3、光伏阵列支架倾斜角度为40°，施工时要注意控制好光伏阵列支架角度。
4.2.6太阳能板安装
1、作业条件：支架安装完成，并调整完毕。
2、光伏组件安装：
每组共计20块光伏组件。安装前，要先检测各螺栓是否已经上紧，再用水平尺检测横梁水平度、用盒尺检查轴线之间间距及大小对角线尺寸，检查完毕后开始安装光伏组件。安装时应先安装上面一排光伏组件，再安装下排光伏组件，以免光伏组件被破坏，安装时应轻拿轻放，避免尖锐物体刺破光伏组件。待一组光伏组件安装完毕后，用钢丝拉线，盒尺测量板与板之间的间距，保证每组整体美观。最后加固光伏组件背面螺栓。
光伏组件用M8×50内六角螺栓组合连接固定平铺在横梁上，分为单侧压块和双侧压块两种安装方式，见下图：
单侧压块连接节点图双侧压块连接节点图
4.2.7 注意事项
1、安装时不得私自拆解、移动或更改太阳能光伏组件的任何附属部件。不要在组件的边框上钻孔，否则会影响组件的质量跟寿命，且经过另外加工的组件将不在质保范围内。安装组件时应避免接触尖锐物体而导致组件划伤；组件属于易损坏品，不合理的操作会造成组件破碎。当取出、运输、存储组件的时候要小心。组件运输或安装过程需要轻拿轻放，切勿踩踏组件或在组件表面放置重物。不要直接用手去拉接线盒上的电缆线。禁止撕扯组件。
2、光伏组件固定时要受力自然、均匀。严禁有別劲等现象，而产生内应力，避免光伏组件变形等不良情况发生。
3、每一个子方阵上部光伏组件安装合格后，方可安装下边组件。
4、光伏组件是易碎品，不能野蛮安装，禁止踩踏光伏组件。
5、抬光伏组件时保证两人抬光伏组件，避免因光伏组件单方向受力或操作失误造成光伏组件背板和玻璃的划伤。
6、搬运光伏组件须轻拿轻放，不允许因光伏组件的磕撞，造成光伏组件破碎和隐裂。
7、光伏组件固定在支架前应去掉光伏组件四个角上的包装纸皮。
8、光伏组件安装到支架上，必须拧紧固定光伏组件压块，施工时必须将一排光伏板施工完毕后方可停止施工，或将光伏板两端均用边压压紧后方可暂停施工。
9、如需将光伏组件暂时搁放，应采取一定的保护措施，如光伏组件应摆放在硬纸皮上或专用木板上，边框要对整齐，严禁出现上层光伏组件边框压下层板的玻璃和背板。
10、光伏组件暂时搁放，下面第一块光伏组件的玻璃应向上，光伏组件累计高度不能超过15片。
11、光伏组件暂时搁放，要有防止大风吹掉措施，应用光伏组件包装绳绑扎牢固，或用光伏组件底座木板压住光伏组件边框，包装绳/木板与光伏组件要用纸皮隔离。
12、严禁用金属器材、石头、土块等物品压光伏组件，避免造成光伏组件损坏或隐裂。
13、光伏组件隐裂影响：光伏组件出现隐裂将影响光伏组件功率衰减，直接影响项目发电收入，施工时一定要注意光伏板轻拿轻放。
14、光伏组件应提前策划卸车位置，避免二次搬运、安装不当很容易出现隐裂。
15、不能出现玻璃板划痕。否则易造成应力集中或导致钢化玻璃自爆；划痕会影响光伏组件的发电。
16、每箱光伏组件安装完后，包装废弃物应及时拉走，不得乱扔乱放。
17、光伏组件安装后，应有组件安装跟踪记录，做到可追溯性管理。
五、施工进度计划及保证措施
5.1施工进度计划
本工程共5个光伏发电区，550组支架，22000块光伏板，光伏支架及组件安装拟用工期40天，自2015年8月10日起至2015年9月19日，如有特殊情况（光伏支架、组件供货不及时）则工期应顺延。
5.2进度的保证措施
5.2.1机具和劳动力的保证措施
施工按方阵组织流水作业，根据工程的具体工程量和进展情况灵活增减人数。
施工机具方面：现场考虑布设1台叉车及4台农用车运送光伏组件和光伏支架，按流水作业方式可以保证供料要求。
5.2.2管理方面的保证要求
为了确保总体工期，在组织、技术、经济、其他配套上制定相应的保证措施，以确保工程按期完工。
1、施工前要细化施工计划网络图，明确施工顺序。
2、根据标段工程特点，组建一支精干、高效的项目领导班子和施工力量。项目部每日进行工期、质量、安全、资金及管理等方面监督和指导，保证工程顺利、按期完成。
3、根据进度计划，进行项目分解，每周发布施工作业计划，并落实到施工小组，定期进行计划进度与实际进度的比较，发现偏离，及时采取措施进行纠正，保证施工总体进度。
4、动态调整施工人员的数量，并选派有丰富施工经验的人员组织施工，对各项工序严把质量关，减少因施工质量问题造成的返工窝工。
5、积极同业主、监理、总包沟通协商，及时解决施工中存在的问题。
6、优化施工工艺、方法，缩短工艺技术间歇时间，加快施工进度。
六、质量标准与质量保证措施
6.1 质量标准
支架的安装质量必须符合下表的要求：
支架安装质量标准
表5.2.2 固定及手动可调支架安装的允许偏差
光伏组件安装质量标准
表5.3.2光伏组件安装的允许偏差
6.2 质量保证措施
在整个施工过程中始终把质量管理放在首位，要求每一道工序、每一个部位都必须是上道工序为下道工序提供精品，把质量责任分解到各个岗位、各个环节、各个工种，做到凡事有章可循，凡事有据可查，凡事有人负责,凡事有人监督，通过全方位、全过程的质量动态管理来保证实实在在的高质量。为使严格的质量管理贯穿于不断变化的施工全过程，我们建立起一套有效的质量保证体系，并制定了相应的质量管理制度，最大限度地发挥每个部门、每个岗位和每个人的作用，确保质量保证体系的正常运行。
6.2.1质量目标
确保工程达到设计及使用要求，质量达到合格工程标准。
6.2.2各项质量管理制度
1、图纸会审制度
在接到正式施工图纸后，我们将尽快熟悉图纸，弄清设计意图、工程特点和施工中可能出现的关键问题，认真做好图纸的自审工作。
图纸会审过程中提出的问题及其解决办法和决定，由专人负责做好详细记录。
2、施工技术资料的管理
严格按照有关规定来进行技术资料的收集和整理。
3、交底制度
工程开工之前项目技术负责人要就施工图纸、施工方案向参加施工的全体人员进行交底，每个分项工程施工前工长要以书面形式向施工班组做详细的技术交底。特殊施工方法施工前技术负责人应写出书面技术交底。
4、进场物资质量管理
进入施工现场的物资必须具有合格证明外，还应进行外观质量检验。
5、隐蔽工程验收制度
凡属隐检项目均要在班组自检合格的基础上，由项目工程师组织，质检员等参加检查验
收，合格后由质检员填写“隐蔽检查记录”，并通知业主、总包、设计单位进行检查验收。
6、工程预检复核制度
预检复核必须在下道工序施工前进行，由队长负责组织班组长，并由技术负责人和质量检查人员参加，共同进行，检查中如提出返修意见，则返修合格后，进行复查意见。
7、不合格品的控制
在施工过程中，一旦出现了不合格品，我们一定要认真对待、认真处理，以使其对工程质量的影响降到最低。
8、纠正和预防措施
施工过程中，对已发现的质量问题我们要制定纠正措施，对潜在的质量问题制定预防措施。
七、施工安全文明管理措施
7.1安全管理保证制度
7.1.1安全教育制度
1、班组长根据当天施工任务进行安全交底，安全措施交底并做好班组安全交底书面记录，施工队长集中检查并签字确认。
2、针对施工特点进行安全教育，并做书面记录，作业队长抽查确认。
7.1.2安全检查制度
队长(兼安全员)负责日常安全检查及重点项目跟综检查。安全检查做到全面全员全过程控制，隐患整改率为100%。
7.1.3安全技术措施
1、临时用电必须由电工严格按技术操作规程完成。
2、施工现场所有电气盘箱及机具设备等均需可靠接地或接零保护。
3、所有配电箱内布线需整齐，实行“一机一闸一保护”制，严禁一闸多机，开关必须装设漏电保护器。
4、攀登作业的用具、结构构造上必须牢固可靠，使用梯子作业时，梯脚底部应坚实，不得垫高使用，上端应有固定措施，立梯工作角度以75°±5°为宜。
7.1.4文明施工管理
1、施工现场严禁吸烟。
2、保持施工场所的文明、整洁，切实抓好施工现场标准化管理，杜绝不文明施工行为，确保建设工程安全、文明、高效。
3、施工现场运输光伏支架、太阳能板、工器具的车辆必须走施工道路，严禁随意开道，
或在光伏区内行驶车辆。
4、光伏组件和光伏支架的包装纸拆除后不能随意乱扔，要集中堆放在指定地点。
5、光伏组件和支架在运输和保管过程中，应轻搬轻放，不得有强烈的冲击和振动，以免造成损坏。
八、危险点、危险源辨识与控制措施清单如下：
支架及光伏板安装工程OHS危害辨识与风险评价调查表
