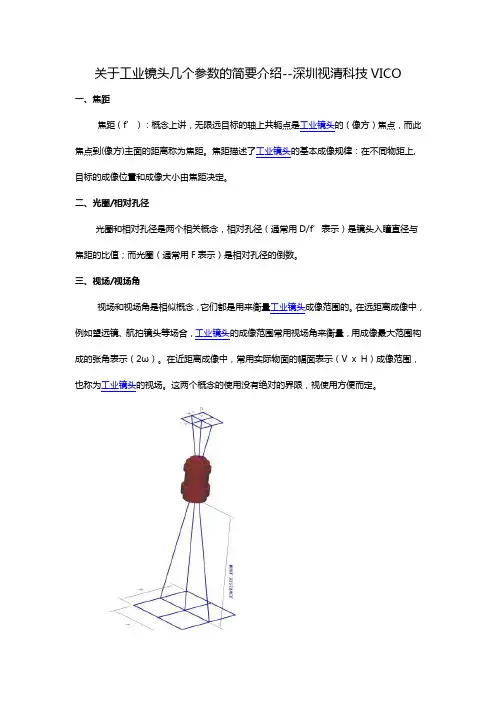

四．工业镜头的视角，焦距
焦距的大小决定着视场角的大小，焦距数值小，视场角大，所观察的范围也大，但距离远的物体分辨不很清楚；焦距数值大，视场角小，观察范围小，只要焦距选择合适，即便距离很远的物体也可以看得清清楚楚。由于焦距和视场角是一一对应的，一个确定的焦距就意味着一个确定的视场角，所以在选择镜头焦距时，应该充分考虑是观测细节重要，还是有一个大的观测范围重要，如果要看细节，就选择长焦距镜头；如果看近距离大场面，就选择小焦距的广角镜头。
1．焦距的计算：
镜头的焦距，视场大小及镜头到被摄取物体的距离的计算如下：
f＝wL／W
f：镜头焦距
w：图象的宽度(被摄物体在ccd靶面上成象宽度)
W：被摄物体宽度
L：被摄物体至镜头的距离
高度可以类比。
2．视场角的计算：
tg（ωH/2）＝h/2f = W/L tg（ωV /2）＝v /2f = H/L
ωH：水平视场角
ωV：垂直视场角
f：镜头的焦距
h：摄像机靶面的水平宽度
v：摄像机靶面的垂直高度
W：最大可见物体宽度的一半
H：最大可见物体高度的一半
L：被摄物体至镜头的距离
垂直视角可以类比。
3．镜头按视角分类
镜头按视角分可以分为：
标准镜头：视角3 0度左右，在1／2英寸CCD摄象机中，标准镜头焦距定为1 2 mm，在1／3英寸C CD摄像机中，标准镜头焦距定为8 mm。只所以称30度视角的镜头是标准镜头是因为人眼的有效视角
工业镜头 1. 定义： 镜头是集聚光线，使成像单元能获得清晰影像的结构。 ? 工业镜头的接口 – C 型： C 型接口镜头与摄像机接触面至镜头焦平面（摄像机CCD 光电感应器应处的位置）的距离为17.5mm – CS 型： CS 型接口此距离为12.5mm. CS 型镜头与CS 型摄像机可以配合使用。C 型镜头与CS 型摄像机之间增加一个 5mm 的C/CS 转接环可以配合使用。CS 型镜头与C 型摄像机无法配合使用。 – F 型：通用型接口，一般适用于焦距大于25mm 的镜头 接圈 2. 分类： 根据有效像场的大小划分 把摄影镜头安装在一很大的伸缩暗箱前端，并在该暗箱后端安装一块很大的磨砂玻璃。当将镜头光圈开至最大，并对准无限远景物调焦时，在磨砂玻璃上呈现出的影像均位于一圆形面积内，而圆形外则漆黑，无影像。此有影像的圆形面积称为该镜头的最大像场。在这个最大像场范围的中心部位，有一能使无限远处的景物结成清晰影像的区域，这个区域称为清晰像场。照相机或摄影机的靶面一般都位于清晰像场之内，这一限定范围称为有效像场。由于视觉系统中所用的摄像机的靶面尺寸有各种型号，所以在选择镜头时一定要注意镜头的有效像场应该大于或等于摄像机的靶面尺寸，否则成像的边角部分会模糊甚至没有影像。 C 型口与CS 型口区别
根据焦距分类 根据焦距能否调节，可分为定焦距镜头和变焦距镜头两大类。依据焦距的长短，定焦距镜头又可分为鱼眼镜头、短焦镜头、标准镜头、长焦镜头四大类。需要注意的是焦距的长短划分并不是以焦距的绝对值为首要标准，而是以像角的大小为主要区分依据，所以当靶面的大小不等时，其标准镜头的焦距大小也不同。变焦镜头上都有变焦环，调节该环可以使镜头的焦距值在预定范围内灵活改变。变焦距镜头最长焦距值和最短焦距值的比值称为该镜头的变焦倍率。变焦镜头有可分为手动变焦和电动变焦两大类。 变焦镜头由于具有可连续改变焦距值的特点，在需要经常改变摄影视场的情况下非常方便使用，所以在摄影领域应用非常广泛。但由于变焦距镜头的透镜片数多、结构复杂，所以最大相对孔径不能做得太大，致使图像亮度较低、图像质量变差，同时在设计中也很难针对各种焦距、各种调焦距离做像差校正，所以其成像质量无法和同档次的定焦距镜头相比。 实际中常用的镜头的焦距是从4毫米到300毫米的范围内有很多的等级，如何选择合适焦距的镜头是在机器视觉系统设计时要考虑的一个主要问题。光学镜头的成像规律可以根据两个基本成像公式——牛顿公式和高斯公式来推导，对于机器视觉系统的常见设计模型，我们一般是根据成像的放大率和物距这两个条件来选择合适焦距的镜头的，在此给出一组实用 镜头和摄像机之间的接口有许多不同的类型，工业摄像机常用的包括C接口、CS接口、F接口、V接口、T2接口、徕卡接口、M42接口、M50接口等。接口类型的不同和镜头性能及质量并无直接关系，只是接口方式的不同，一般可以也找到各种常用接口之间的转接口。 ●C接口和CS接口是工业摄像机最常见的国际标准接口，为1英寸－32UN英制螺纹 连接口，C型接口和CS型接口的螺纹连接是一样的，区别在于C型接口的后截距 为17.5mm，CS型接口的后截距为12.5mm。所以CS型接口的摄像机可以和C口及 CS口的镜头连接使用，只是使用C口镜头时需要加一个5mm的接圈；C型接口的摄 像机不能用CS口的镜头。 ●F接口镜头是尼康镜头的接口标准，所以又称尼康口，也是工业摄像机中常用的类 型，一般摄像机靶面大于1英寸时需用F口的镜头。 ●V接口镜头是著名的专业镜头品牌施奈德镜头所主要使用的标准，一般也用于摄像 机靶面较大或特殊用途的镜头。 3.技术参数: ?视场(Field of view, 即FOV，也叫视野范围) ：指观测物体的可视范围，
在机器视觉系统中,工业相机镜头通常与光源、相机一起构成一个完整的图像采集系统，因此工业相机镜头的选择受到整个系统要求的制约。下面成都西旺为您讲解工业相机镜头的参数与选型： 一、工业相机镜头主要参数： 1.焦距(FocalLength) 焦距是从镜头的中心点到胶平面上所形成的清晰影像之间的距离。焦距的大小决定着视角的大小，焦距数值小，视角大，所观察的范围也大;焦距数值大，视角小，观察范围小。根据焦距能否调节，可分为定焦镜头和变焦镜头两大类。 2.光圈(Iris)用F表示，以镜头焦距f和通光孔径D的比值来衡量。每个镜头上都标有最大F值，例如8mm/F1.4代表最大孔径为5.7毫米。F值越小，光圈越大，F值越大，光圈越小。 3.对应最大CCD尺寸(SensorSize) 镜头成像直径可覆盖的最大CCD芯片尺寸。主要有：1/2″、2/3″、1″和1″以上。 4.接口(Mount)镜头与相机的连接方式。常用的包括C、CS、F、V、T2、Leica、M42x1、M75x0.75等。 5.景深(Depth ofField,DOF) 景深是指在被摄物体聚焦清楚后，在物体前后一定距离内，其影像仍然清晰的范围。景深随镜头的光圈值、焦距、拍摄距离而变化。光圈越大，景深越小;光圈越小、景深越大。焦距越长，景深越小;焦距越短，景深越大。距离拍摄体越近时，景深越小;距离拍摄体越远时，景深越大。 6.分辨率(Resolution) 分辨率代表镜头记录物体细节的能力，以每毫米里面能够分辨黑白对线的数量为计量单位：“线对/毫米”(lp/mm)。分辨率越高的镜头成像越清晰。 7.工作距离(Workingdistance,WD)镜头第一个工作面到被测物体的距离。 8.视野范围(Field ofView,FOV) 相机实际拍到区域的尺寸。
镜头参数 镜头是电视监控系统中必不可少的部件，镜头与CCD摄像机配合，可以将远距离目标成像在摄像机的CCD靶面上。 镜头的种类繁多，从焦距上分类，可分为短焦距、中焦距、和焦距和变焦距镜头；从视场的大小分类，可分为广角、标准、远摄镜头；从结构上分类，还可分为固定光圈定焦镜头、手动光圈定焦镜头、自动光圈定焦镜头、手动变焦镜头、自动光圈电动变焦镜头、电动三可变镜头（指光圈、焦距、聚焦这三者均可变）等类型。由于镜头选择得合适与否，直接关系到摄像质量的优劣，因此，在实际应用中必须合理选择镜头。 1 、镜头的参数 镜头的光学特性包括成像尺寸、焦距、相对孔径和视场角等几个参数，一般在镜头所附的说明书中都有注明，以下分别介绍。 A、成像尺寸 镜头一般可分为25. 4mm（lin）、16. 9mm（2/3in）、12. 7mm（1/2in）、8.47mm （1/3in）和6.35mm（1/4in）等几种规格，它们分别对应着不同的成像尺寸，选用镜头时，应使镜头的成像尺寸与摄像机的靶面尺寸大小相吻合。表2-1列出了几种常见CCD芯片的靶面尺寸，表中单位为mm。 表1-1 几种常见CCD芯片的靶面尺寸 由表1-1可知，12. 7mm（1/2in）的镜头应配12. 7mm（1/2in）靶面的摄像机，当镜头的成像尺寸比摄像机靶面的尺寸大时，不会影响成像，但实际成像的视场角要比该镜头的标称视场角小（参见图1-1），而当镜头的成像尺寸比摄像机靶面的尺寸小时，就会影响成像，表现为成像的画面四周被镜筒遮挡，在画面的4 个角上出现黑角（参见图1-1）。
(1)镜头成像尺寸比CCD靶面尺寸大 (2)镜头成像尺寸比CCD靶面尺寸 小 图1-1 镜头成像尺寸与CCD靶面尺寸的关系 B、焦距 在实际应用中，经常会有用户提出该摄像机能看清多么远的物体或该摄像机能看清多么宽的场景等问题，这实际上由所选用的镜头的焦距来决定，因为焦距决定了摄取图像的大小，用不同焦距的镜头对同一位置的某物体摄像时，配长焦距镜头的摄像机所摄取的景物尺寸就大，反之，配短焦距镜头的摄像机所摄取的景物尺寸就小。当然，被摄物体成像的清晰度还与所选用的CCD摄像机的分辨率及监视器的分辨率有关。 理论上，任何一种镜头均可拍摄很远的物体，并在CCD靶面上成一很小的像，但受CCD单元（像素）物理尺寸的限制，当成像小到小于CCD传感器的一个像素大小时，便不再能形成被摄物体的像，即使成像有几个像素大小，该像也难以辨识为何物。 当已知被摄物体的大小及该物体到镜头距离，则可根据下两式估算所选取配镜头的焦距： f=hD/H f=vD/V 式中，D为镜头中心到被摄物体的距离；H和V分别为被摄物体的水平尺寸和垂直尺寸；v为靶面成像的高度；h为靶面成像的水平宽度。
常用镜头参数的含义 1。佳能 AL：非球面镜片，英文全称 Aspherical 。标记有此“ AL ”文字的佳能镜头，表明其在设计中采用的不是球面镜片。这样做的目的是减少镜片的数量，在降低重量和减小体积的同时，能提供更好的光学性能。非球面镜片一般用来解决广角和变焦镜头中的眩光和边缘变形等问题。另外在长焦镜头中也能提高光学素质。宾得的镜头也同样使用“ AL ”来表示其使用了非球面镜片。 DO：衍射光学，英文全称 Diffractive Optical 。标记有此“ DO ”文字的佳能镜头，配备多层衍射光学镜片，同时具有萤石和非球面镜片的特性。简单地理解，这“ DO ”标识一般属于高档的佳能镜头。 EF：电子卡口，英文全称 Electronic Focusing 。这是佳能专门为其 EOS 系列相机使用的电子自动对焦镜头，是我们较常见的佳能镜头。它能够应用在全画幅和 APS 画幅的佳能 SLR 和 DSLR 上，其显著特点是在接口处有一个红色圆点用于对准机身卡位。 EF-S：APS 画幅数码单反专用电子卡口。这是佳能专门为其 APS 画幅数码单反相机设计的电子镜头，同样也是我们较常见的佳能镜头。它只能够应用在 APS 画幅的佳能 DSLR 上，其显著特点是在接口处有一个白色方形用于对准机身卡位。EMD：电磁光阑，英文全称 Electromagnetic Diaphragm 。拥有此项技术的镜头可以电子控制开放和收缩光圈。 Float：浮动功能，英文全称 Floating System 。这是佳能的一种镜头设计方法。在近距离拍摄时，采取浮动设计的镜片会对近距离的像差进行补偿，以获得更优良的像质。 FP：焦点预置，英文全称 Focus Preset 。拥有此标识的镜头，一般也属于佳能的高档专业镜头。焦点预置功能可以让镜头记忆一定的对焦距离，设置距离以后，镜头便能自动回复到所设置的对焦距离，此对焦回复功能甚至在手动对焦模式下亦有效。 FT-M：全时手动，英文全称 Full time Manual 。拥有全时手动的佳能镜头，可以在 AF （自动对焦）状态下，再手动调整镜头焦点。 IS：影像稳定器，英文全称 Image Stabilizer 。这类镜头安装了佳能特有的影像稳定器，可以在一定范围内抵消手抖动而引起的影像模糊。这也是佳能高档专业镜头普遍拥有的标识之一。 L：豪华，英文全称 Luxury 。它只会出现在佳能的专业镜头标识信息中，是顶级佳能民用镜头的标志。这类镜头通常前端还有红色装饰圈，也就是咱们常说的“红圈头”。 S-UD：S-UD 玻璃，英文全称 Super-UD glass 。这样的标识说明该镜头使用了S-UD 玻璃镜片。 S-UD 玻璃的光学性能接近萤石，一片 S-UD 镜片的作用与一片萤石镜片的作用相当。 UD：UD 玻璃，英文全称 UD glass 。这样的标识说明该镜头使用了 UD 玻璃镜片。 UD 玻璃的光学性能接近萤石，两片 UD 镜片的作用与一片萤石镜片的作用相当。 USM：超声波马达，英文全称 Ultra-Sonic Motor 。使用 USM 技术的镜头可以实现无声、快速响应的自动对焦。另外，标有“ Ultrasonic ”字样的镜头也同
工业相机镜头主要参数 在机器视觉系统中,工业相机镜头通常与光源、相机一起构成一个完整的图像采集系统，因此工业相机镜头的选择受到整个系统要求的制约。下面迪奥科技为您讲解工业相机镜头的参数与选型： 工业相机镜头主要参数： 1.焦距(FocalLength) 焦距是从镜头的中心点到胶平面上所形成的清晰影像之间的距离。焦距的大小决定着视角的大小，焦距数值小，视角大，所观察的范围也大;焦距数值大，视角小，观察范围小。根据焦距能否调节，可分为定焦镜头和变焦镜头两大类。 2.光圈(Iris)用F表示，以镜头焦距f和通光孔径D的比值来衡量。每个镜头上都标有最大F值，例如8mm/F1.4代表最大孔径为 5.7毫米。F值越小，光圈越大，F值越大，光圈越小。 3.对应最大CCD尺寸(SensorSize) 镜头成像直径可覆盖的最大CCD芯片尺寸。主要有：1/2″、2/3″、1″和1″以上。 4.接口(Mount)镜头与相机的连接方式。常用的包括C、CS、F、V、T2、Leica、M42x1、M75x0.75等。 5.景深(Depth ofField,DOF) 景深是指在被摄物体聚焦清楚后，在物体前后一定距离内，其影像仍然清晰的范围。景深随镜头的光圈值、焦距、拍摄距离而变化。光圈越大，景深越小;光圈越小、景深越大。焦距越长，景深越小;焦距越短，景深越大。距离拍摄体越近时，景深越小;距离拍摄体越远时，景深越大。 6.分辨率(Resolution) 分辨率代表镜头记录物体细节的能力，以每毫米里面能够分辨黑白对线的数量为计量单位：“线对/毫米”(lp/mm)。分辨率越高的镜头成像越清晰。 7.工作距离(Workingdistance,WD)镜头第一个工作面到被测物体的距离。 8.视野范围(Field ofView,FOV) 相机实际拍到区域的尺寸。 9.光学放大倍数(Magnification,?)CCD/FOV，即芯片尺寸除以视野范围。 10.数值孔径(Numerical Aperture,NA)数值孔径等于由物体与物镜间媒质的折射率n与物镜孔径角的一半(a\2)的正弦值的乘积，计算公式为N.A=n*sina/2。数
工业镜头的概念及分类 工业镜头的概念及分类 工业镜头一般称为摄像镜头或摄影镜头，简称镜头，其功能就是光学成像。镜头是机器视觉系统中的重要组件，对成像质量有着关键性的作用，它对成像质量的几个最主要指标都有影响，包括：分辨率、对比度、景深及各种像差。镜头不仅种类繁多，而且质量差异也非常大，但一般用户在进行系统设计时往往对镜头的选择重视不够，导致不能得到理想的图像，甚至导致系统开发失败。本文的目的是通过对各种常见镜头的分类及主要参数介绍，总结各种因素之间的相互关系，使读者掌握机器视觉系统中镜头的选用技巧。 根据有效像场的大小划分 把摄影镜头安装在一很大的伸缩暗箱前端，并在该暗箱后端安装一块很大的磨砂玻璃。当将镜头光圈开至最大，并对准无限远景物调焦时，在磨砂玻璃上呈现出的影像均位于一圆形面积内，而圆形外则漆黑，无影像。此有影像的圆形面积称为该镜头的最大像场。在这个最大像场范围的中心部位，有一能使无限远处的景物结成清晰影像的区域，这个区域称为清晰像场。照相机或摄影机的靶面一般都位于清晰像场之内，这一限定范围称为有效像场。由于视觉系统中所用的摄像机的靶面尺寸有各种型号，所以在选择镜头时一定要注意镜头的有效像场应该大于或等于摄像机的靶面尺寸，否则成像的边角部分会模糊甚至没有影像。 根据焦距分类 根据焦距能否调节，可分为定焦距镜头和变焦距镜头两大类。依据焦距的长短，定焦距镜头又可分为鱼眼镜头、短焦镜头、标准镜头、长焦镜头四大类。需要注意的是焦距的长短划分并不是以焦距的绝对值为首要标准，而是以像角的大小为主要区分依据，所以当靶面的大小不等时，其标准镜头的焦距大小也不同。变焦镜头上都有变焦环，调节该环可以使镜头的焦距值在预定范围内灵活改变。变焦距镜头最长焦距值和最短焦距值的比值称为该镜头的变焦倍率。变焦镜头有可分为手动变焦和电动变焦两大类。 变焦镜头由于具有可连续改变焦距值的特点，在需要经常改变摄影视场的情况下非常方便使用，所以在摄影领域应用非常广泛。但由于变焦距镜头的透镜片数多、结构复杂，所以最大相对孔径不能做得太大，致使图像亮度较低、图像质量变差，同时在设计中也很难针对各种焦距、各种调焦距离做像差校正，所以其成像质量无法和同档次的定焦距镜头相比。 实际中常用的镜头的焦距是从4毫米到300毫米的范围内有很多的等级，如何选择合适焦距的镜头是在机器视觉系统设计时要考虑的一个主要问题。光学镜头的成像规律可以根据两个基本成像公式牛顿公式和高斯公式来推导，对于机器视觉系统的常见设计模型，我们一般是根据成像的放大率和物距这两个条件来选择合适焦距的镜头的，在此给出一组实用的计算公式： 放大率：m=h’/h=L’/L 物距：L = f(1+1/m) 像距：L’= f(1+m) 焦距：f = L/(1+1/m) 物高：h = h’/m = h’(L-f)/f 像高：h’ = mh = h(L’-f)/f 特殊用途的镜头
光学镜头的选择及主要参数 发布者：pomeas浏览次数：EE] 13 摄像头镜头是视频监视系统的最关键设备，它的质量（指标）优劣直接影响摄像头的整机指标，因此，摄像头镜头的选择是否恰当既关系到系统质量，又关系到工程造价。 镜头相当于人眼的晶状体，如果没有晶状体，人眼看不到任何物体；如果没有镜头，那么摄像头所输出的图像就是白茫茫的一片，没有清晰的图像输出，这与我们家用摄像头和照相机的原理是一致的。当人眼的肌肉无法将晶状体拉伸至正常位置时，也就是人们常说的近视眼，眼前的景物就变得模糊不清；摄像头与镜头的配合也有类似现象，当图像变得不清楚时，可以调整摄像头的后焦点，改变CCD芯片与镜头 基准面的距离（相当于调整人眼晶状体的位置），可以将模糊的图像变得清晰。由此可见，镜头在闭路监控系统中的作用是非常重要的。 工程设计人员和施工人员都要经常与镜头打交道：设计人员要根据物距、成像大小计算镜头焦距，施工人员经常进行现场调试，其中一部分就是把镜头调整到最佳状态。 1、镜头的分类 （1）以镜头安装分类 所有的摄像头镜头均是螺纹口的，CCD摄像头的镜头安装有两种工业标准，即C安装座和CS安装座。 两者螺纹部分相同，但两者从镜头到感光表面的距离不同。 C安装座：从镜头安装基准面到焦点的距离是17.526mm。 CS安装座：特种C安装，此时应将摄像头前部的垫圈取下再安装镜头。其镜头安装基准面到焦点的
距离是12.5mm。如果要将一个C安装座镜头安装到一个 CS安装座摄像头上时，则需要使用镜头转换器 (2)以摄像头镜头规格分类 摄像头镜头规格应视摄像头的 CCD尺寸而定，两者应相对应。即摄像头的CCD靶面大小为1/2英寸 时，镜头应选1/2英寸。摄像头的CCD靶面大小为1/3英寸时，镜头应选1/3英寸。摄像头的CCD靶面大小为1/4英寸时，镜头应选1/4英寸。如果镜头尺寸与摄像头 CCD靶面尺寸不一致时，观察角度将不符合设计要求，或者发生画面在焦点以外等问题。 (3)以镜头光圈分类 镜头有手动光圈( manual iris )和自动光圈( auto iris )之分，配合摄像头使用，手动光圈镜头适合于亮度不变的应用场合，自动光圈镜头因亮度变更时其光圈亦作自动调整，故适用亮度变化的场合。 自动光圈镜头有两类：一类是将一个视频信号及电源从摄像头输送到透镜来控制镜头上的光圈，称为视频输入型，另一类则利用摄像头上的直流电压来直接控制光圈，称为 DC 输入型。自动光圈镜头上的 ALC (自动镜头控制)调整用于设定测光系统，可以整个画面的平均亮度，也可以画面中最亮部分(峰值)来设定基准信号强度，供给自动光圈调整使用。 一般而言， ALC 已在出厂时经过设定，可不作调整，但是对于拍摄景物中包含有一个亮度极高的目标 时，明亮目标物之影像可能会造成 "白电平削波”现象，而使得全部屏幕变成白色，此时可以调节ALC来变 换画面。 另外，自动光圈镜头装有光圈环，转动光圈环时，通过镜头的光通量会发生变化，光通量即光圈，一 般用F表示，其取值为镜头焦距与镜头通光口径之比，即：F= f (焦距)/D (镜头实际有效口径)，F值 越小，则光圈越大。 采用自动光圈镜头，对于下列应用情况是理想的选择，它们是：在诸如太阳光直射等非常亮的情况下，用自动光圈镜头可有较宽的动态范围。要求在整个视野有良好的聚焦时，用自动光圈镜头有比固定光圈镜头更大的景深。要求在亮光上因光信号导致的模糊最小时，应使用自动光圈镜头。 (4)以镜头的视场大小分类
工业相机镜头地全参 数与选型 Revised on November 25, 2020
工业相机镜头的参数与选型 一、镜头主要参数 1.焦距（Focal Length） 焦距是从镜头的中心点到胶平面上所形成的清晰影像之间的距离。焦距的大小决定着视角的大小，焦距数值小，视角大，所观察的范围也大；焦距数值大，视角小，观察范围小。根据焦距能否调节，可分为定焦镜头和变焦镜头两大类。 2.光圈(Iris) 用F表示，以镜头焦距f和通光孔径D的比值来衡量。每个镜头上都标有最大F值，例如8mm /代表最大孔径为毫米。F 值越小，光圈越大，F值越大，光圈越小。 3.对应最大CCD尺寸(Sensor Size) 镜头成像直径可覆盖的最大CCD芯片尺寸。主要有：1/2″、 2/3″、1″和1″以上。 4.接口(Mount) 镜头与相机的连接方式。常用的包括C、CS、F、V、T2、Leica、M42x1、等。 5.景深(Depth of Field,DOF) 景深是指在被摄物体聚焦清楚后，在物体前后一定距离内，其影像仍然清晰的范围。景深随镜头的光圈值、焦距、拍摄距离而变化。光圈越大，景深越小；光圈越小、景深越大。焦距越长，景深
越小；焦距越短，景深越大。距离拍摄体越近时，景深越小；距离拍摄体越远时，景深越大。 6.分辨率(Resolution) 分辨率代表镜头记录物体细节的能力，以每毫米里面能够分辨黑白对线的数量为计量单位：“线对/毫米”（lp/mm）。分辨率越高的镜头成像越清晰。 7、工作距离(Working distance,WD) 镜头第一个工作面到被测物体的距离。 8、视野范围(Field of View,FOV) 相机实际拍到区域的尺寸。 9、光学放大倍数(Magnification,) CCD/FOV，即芯片尺寸除以视野范围。 10、数值孔径(Numerical Aperture,NA) 数值孔径等于由物体与物镜间媒质的折射率n与物镜孔径角的一半（a\2）的正弦值的乘积，计算公式为=n*sin a/2。数值孔径与其它光学参数有着密切的关系，它与分辨率成正比，与放大率成正比。也就是说数值孔径，直接决定了镜头分辨率，数值孔径越大，分辨率越高，否则反之。 11、后背焦(Flange distance) 准确来说，后倍焦是相机的一个参数，指相机接口平面到芯片的距离。但在线扫描镜头或者大面阵相机的镜头选型时，后倍焦是
工业相机镜头的参数与选型
————————————————————————————————作者：————————————————————————————————日期： ?
工业相机镜头的参数与选型 一、镜头主要参数 １.焦距(Focaｌ Lｅngth） 焦距是从镜头的中心点到胶平面上所形成的清晰影像之间的距离。焦距的大小决定着视角的大小，焦距数值小，视角大，所观察的范围也大；焦距数值大，视角小,观察范围小。根据焦距能否调节，可分为定焦镜头和变焦镜头两大类。 2.光圈(Iris) 用F表示，以镜头焦距f和通光孔径D的比值来衡量。每个镜头上都标有最大Ｆ值,例如８mm /F1.４代表最大孔径为５.７毫米。Ｆ值越小，光圈越大，F值越大，光圈越小。 3.对应最大CCＤ尺寸(Senｓoｒ Sizｅ) 镜头成像直径可覆盖的最大ＣCＤ芯片尺寸。主要有：1／2″、2／3″、1″和１″以上。 4.接口（Mouｎt） 镜头与相机的连接方式。常用的包括C、CS、Ｆ、Ｖ、T２、Ｌe ｉca、M42x1、M75x0.７5等。 5．景深(Ｄepth of Ｆield，ＤOF） 景深是指在被摄物体聚焦清楚后,在物体前后一定距离内,其影像仍然清晰的范围。景深随镜头的光圈值、焦距、拍摄距离而变化。光圈越大，景深越小；光圈越小、景深越大。焦距越长，景深越小;
焦距越短，景深越大。距离拍摄体越近时，景深越小；距离拍摄体越远时,景深越大。 6.分辨率(Ｒeｓoluｔion) 分辨率代表镜头记录物体细节的能力,以每毫米里面能够分辨黑白对线的数量为计量单位：“线对/毫米”（lp/mm）。分辨率越高的镜头成像越清晰。 ７、工作距离（Wｏｒking ｄistance,WＤ) 镜头第一个工作面到被测物体的距离。 8、视野范围（Fｉeld of Viｅw,ＦOＶ） 相机实际拍到区域的尺寸。 9、光学放大倍数(Mａｇnｉｆｉcation，?) CCＤ/FOV,即芯片尺寸除以视野范围。 10、数值孔径(Numerｉcａｌ Apｅｒture,NＡ) 数值孔径等于由物体与物镜间媒质的折射率n与物镜孔径角的一半（a\２）的正弦值的乘积，计算公式为N.A=n＊ｓin a／2。数值孔径与其它光学参数有着密切的关系,它与分辨率成正比，与放大率成正比。也就是说数值孔径，直接决定了镜头分辨率，数值孔径越大，分辨率越高,否则反之。 11、后背焦(Flａnge distａnｃe) 准确来说,后倍焦是相机的一个参数，指相机接口平面到芯片的距离。但在线扫描镜头或者大面阵相机的镜头选型时,后倍焦是一个
相机镜头参数知识普及 测光方式：一般为矩阵，中央，点测光。 1.测光不要对着天空，不要对着最暗的地方.要去抓中间值。 2、因为机器为方便后期，自动曝光会欠曝，导致灰蒙蒙的，白的不白，黑的不黑。 所以，遇到白色要加曝光，遇到黑色要减曝光!3.依照你拍的题材，善用测光模式(权衡测光.点测光.中央重点测光...)。 4.若遇到测光抓不准的时候，请用AE lock 对身边灰色的东西曝光锁定后再来拍摄。 5。 对于M档，测光无效，但是会影响液晶屏直方图信息提示。 手动测光：1. 寻找画面中接近18%灰的区块。 当拍摄经验逐渐累积之后.我们就很容易在一个画面中找出接近18%反光率的地方.它可能是监天.可能是大太阳下的柏油路面.可能是青绿的草丛，也可能是没有粉刷过的墙面。 经验可以帮助我们确认进行点测光的地方.应当多多拍摄.然后观察结果并修正自己的判断。 2.使用灰卡或是手掌来测光如果判断中间调的经验不足或是环境混乱.可以直接将灰卡置于环境光源下，直接对着它来测光。 如果没有灰卡.可以用自己的手掌来取代。 人的肤色接近18%的灰调.所以自己的手其实就是一张很好用的灰
卡。 不过要记得别用被太阳晒得很黑的手背.那样会影响测光结果。 曝光的准确：拍摄时，准确的曝光是获取高质量影像的关键。 后期软件来弥补曝光不正确的失误，但很难达到满意的效果。 曝光准确的影像，影调自然，颜色饱和、鲜艳;曝光不足，影像晦暗，暗部层次损失严重;曝光过度，影像的高光部分没有层次。 1、逆光拍摄，但不追求剪影效果可以使用反光板或闪光灯对主体进行补光，如与被摄体距离太远而导致无法使用反光板或闪光灯进行补光时，可以使用点测光功能对主体进行精确测光，也可以使用测光表走近主体进行入射光测量。 2、被摄主体处于大面积白色背景前由于大面积白色或浅色背景会严重影响测光表的准确性，在这种情况下，我们可以选择同方向、同等光线亮度的其它中灰色为主的物体来进行测光，如实在找不到参照物，则可以适当增加曝光补偿，至于增加多少曝光量，要看现场拍摄时白色背景所占比例的大小和光线反差的强弱来确定，一般会在1-2 级之间。 3、拍摄黑色背景前的小物体当被摄体处于黑色或深色背景时，由于黑色或深色的背景会吸收大量的光线，如果使用平均测光模式或多区测光模式都会导致曝光严重过度，应使用点测光模式对主体进行测光，如相机没有点测光功能，则可以使用曝光负补偿来解决问题，一般来说，随光线照射到主体上的强弱来决定曝光补偿值。

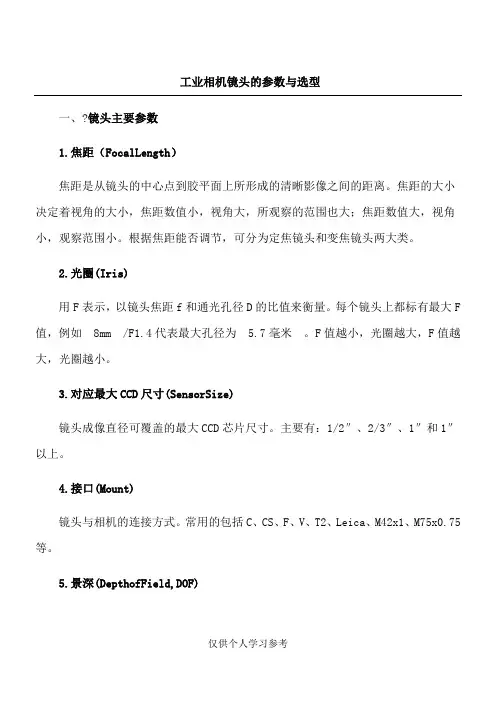

工业相机镜头的参数与选型 一、镜头主要参数 1.焦距（Focal Length） 焦距是从镜头的中心点到胶平面上所形成的清晰影像之间的距 离。焦距的大小决定着视角的大小，焦距数值小，视角大，所观察的范围也大；焦距数值大，视角小，观察范围小。根据焦距能否调节，可分为定焦镜头和变焦镜头两大类。 2.光圈(Iris) 用F表示，以镜头焦距f和通光孔径D的比值来衡量。每个镜头上都标有最大F值，例如8mm /F1.4代表最大孔径为 5.7毫米。F值越小，光圈越大，F值越大，光圈越小。 3.对应最大CCD尺寸(Sensor Size) 镜头成像直径可覆盖的最大CCD芯片尺寸。主要有：1/2″、 2/3″、1″和1″以上。 4.接口(Mount) 镜头与相机的连接方式。常用的包括C、CS、F、V、T2、Leica、M42x1、M75x0.75等。 5.景深(Depth of Field,DOF) 景深是指在被摄物体聚焦清楚后，在物体前后一定距离内，其影像仍然清晰的范围。景深随镜头的光圈值、焦距、拍摄距离而变化。 光圈越大，景深越小；光圈越小、景深越大。焦距越长，景深越小；
焦距越短，景深越大。距离拍摄体越近时，景深越小；距离拍摄体越远时，景深越大。 6.分辨率(Resolution) 分辨率代表镜头记录物体细节的能力，以每毫米里面能够分辨黑白对线的数量为计量单位：“线对/毫米”（lp/mm）。分辨率越高的镜头成像越清晰。 7、工作距离(Working distance,WD) 镜头第一个工作面到被测物体的距离。 8、视野范围(Field of View,FOV) 相机实际拍到区域的尺寸。 9、光学放大倍数(Magnification,?) CCD/FOV，即芯片尺寸除以视野范围。 10、数值孔径(Numerical Aperture,NA) 数值孔径等于由物体与物镜间媒质的折射率n与物镜孔径角的一半（a\2）的正弦值的乘积，计算公式为N.A=n*sin a/2。数值孔径与其它光学参数有着密切的关系，它与分辨率成正比，与放大率成正比。也就是说数值孔径，直接决定了镜头分辨率，数值孔径越大，分辨率越高，否则反之。 11、后背焦(Flange distance) 准确来说，后倍焦是相机的一个参数，指相机接口平面到芯片的距离。但在线扫描镜头或者大面阵相机的镜头选型时，后倍焦是一个
工业相机选型之 镜头的参数与选型 镜头主要参数 1．焦距(Focal Length) 焦距是从镜头的中心点到胶平面上所形成的清晰影像之间的距离。焦距的大小决定着视角的大小，焦距数值小，视角大，所观察的范围也大；焦距数值大，视角小，观察范围小。根据焦距能否调节，可分为定焦镜头和变焦镜头两大类。 2．光圈(Iris) 用F表示，以镜头焦距f和通光孔径D的比值来衡量。每个镜头上都标有最大F值，例如8mm /FI. 4代表最大孔径为 5．7毫米F值越小，光圈越大，F值越大，光圈越小 3．对应最大CCD尺寸(Sensor Size) 镜头成像直径可覆盖的最大CCD芯片尺寸。主要有：1 /2 ”、2/ 3 " 严和1 ”以上。 4．接口(Mount) 镜头与相机的连接方式。常用的包括C、CS、F、V、T2、Leica、M42x1、M75x0．75等。 5，景深(Depth of Field, DOF) 景深是指在被摄物体聚焦清楚后，在物体前后一定距离内，其影像仍然清晰的范围。景深随镜头的光圈值、焦距、拍摄距离而变化。光圈越大，景深越小；光圈越小、景深越大。焦距越长，景深越小； 焦距越短，景深越大。距离拍摄体越近时，景深越小；距离拍摄体越远时，景深越大。
6．分辨率(Resolution) 分辨率代表镜头记录物体细节的能力，以每毫米里面能够分辨黑白对线的数量为计量单位：“线对/毫米" (Ip/mm)。分辨率越高的镜头成像越清晰。 7、工作距离(Working distance, WD) 镜头第一个工作面到被测物体的距离。 8、视野范围(Field of View, FOV) 相机 实际拍到区域的尺寸。 9、光学放大倍数(Magnification, 13) CCD/FOV,即芯片尺寸除以视野范 围。 10、数值孔径(Numerical Aperture, NA) 数值孔径等于由物体与物镜间媒质的折射率n与物镜孔径角的一半(a\2)的正弦值的乘积，计算公式为N. A=n*sin a/2a数值孔径与其它光学参数有着密切的关系，它与分辨率成正比，与放大率成正比。也就是说数值孔径，直接决定了镜头分辨率，数值孔径越大，分辨率越高，否则反之。 11、后背焦(Flange distance) 准确来说，后倍焦是相机的一个参数，指相机接口平面到芯片的距离。但在线扫描镜头或者大面阵相机的镜头选型时，后倍焦是一个非常重要的参数，因为它直接影响镜头的配置。不同厂家的相机，哪怕接凵一样也可能有不同的后倍焦。 、镜头选型 1．选择镜头接口和最大CCD尺寸
工业镜头视场、倍率、焦距之间的关系 一、焦距的计算方法 二、光学放大倍率的计算方法 三、视场的计算方法 工业相机传感器尺寸大小： 1/4″:(3.2mm×2.4mm)； 1/3″:(4.8mm×3.6mm)； 1/2″: (6.4mm×4.8mm)； 2/3″:(8.8mm×6.6mm)； 1″:(12.8mm×9.6mm) 1、WD 物距 工作距离
（Work Distance，WD）。 2、FOV 视场 视野（Field of View，FOV） 3、DOV 景深（Depth of Field）。 4、Ho:视野的高度 5、Hi:摄像机有效成像面的高度(Hi来代表传感器像面的大小) 6、PMAG:镜头的放大倍数 7、f:镜头的焦距 8、LE:镜头像平面的扩充距 离 相机和镜头选择技巧 1、相机的主要参数: 感光面积SS（Sensor Size） 2、镜头的主要参数: 焦距FL（Focal Length） 最小物距Dmin（minimum Focal Distance） 3、其他参数: 视野FOV（Field of View） 像素pixel FOVmin=SS（Dmin/FL） 如:SS=6.4mm，Dmin=8in ，FL=12mm pixel=640*480 则:FOVmin=6.4（8/12）=4 .23mm 4.23/640=0.007mm 如果精度要求为 0.01mm，1pixels=0.007mm< 0.01mm 结论:可以达到设想的精度 工业相机传感器尺寸大小： 1/4″:(3.2mm×2.4mm)； 1/3″:(4.8mm×3.6mm)； 1/2″:(6.4mm×4.8mm)； 2/3″:(8.8mm×6.6mm)； 1″:(12.8mm×9.6mm)；
工业镜头主要参数与选型 一、镜头主要参数 1.焦距（Focal Length） 焦距是从镜头的中心点到胶平面上所形成的清晰影像之间的距离。焦距的大小决定着视角的大小，焦距数值小，视角大，所观察的范围也大；焦距数值大，视角小，观察范围小。根据焦距能否调节，可分为定焦镜头和变焦镜头两大类。 2.光圈(Iris) 用F表示，以镜头焦距f和通光孔径D的比值来衡量。每个镜头上都标有最大F值，例如8mm/F1.4代表最大孔径为 5.7毫米。F值越小，光圈越大，F值越大，光圈越小。 3.对应最大CCD尺寸(Sensor Size) 镜头成像直径可覆盖的最大CCD芯片尺寸。主要有：1/2″、2/3″、1″和1″以上。 4.接口(Mount) 镜头与相机的连接方式。常用的包括C、CS、F、V、T2、Leica、M42x1、M75x0.75等。 5.景深(Depth of Field,DOF) 景深是指在被摄物体聚焦清楚后，在物体前后一定距离内，其影像仍然清晰的范围。景深随镜头的光圈值、焦距、拍摄距离而变化。光圈越大，景深越小；光圈越小、景深越大。焦距越长，景深越小； 焦距越短，景深越大。距离拍摄体越近时，景深越小；距离拍摄体越远时，景深越大。 6.分辨率(Resolution) 分辨率代表镜头记录物体细节的能力，以每毫米里面能够分辨黑白对线的数量为计量单位：“线对/毫米”（lp/mm）。分辨率越高的镜头成像越清晰。 7、工作距离(Working distance,WD) 镜头第一个工作面到被测物体的距离。 8、视野范围(Field of View,FOV) 相机实际拍到区域的尺寸。 9、光学放大倍数(Magnification,?) CCD/FOV，即芯片尺寸除以视野范围。 10、数值孔径(Numerical Aperture,NA) 数值孔径等于由物体与物镜间媒质的折射率n与物镜孔径角的一半（a\2）的正弦值的乘积，计算公式为N.A=n*sin a/2。数值孔径与其它光学参数有着密切的关系，它与分辨率成正比，与放大率成正比。也就是说数值孔径，直接决定了镜头分辨率，数值孔径越大，分辨率越高，否则反之。 11、后背焦(Flange distance) 准确来说，后倍焦是相机的一个参数，指相机接口平面到芯片的距离。但在线扫描镜头或者大面阵相机的镜头选型时，后倍焦是一个非常重要的参数，因为它直接影响镜头的配置。不同厂家的相机，哪怕接口一样也可能有不同的后倍焦。 二、镜头选型 1.选择镜头接口和最大CCD尺寸
一、镜头基本参数 （一）镜头的结构及重要规格参数 1.镜头的结构 镜头由多个透镜、光圈和对焦环组成。镜头中的玻璃镜片是镜头的核心。但是只有玻璃镜片也没有用，光圈控制与对焦机构是镜头组成另外两个重要机构。镜头的光圈可以分为固定光圈和可变光圈，其中可变光圈又可分为自动光圈和手动光圈。同样的，对焦机构也有手动和自动之分。 如下图所示，在使用时由操作者观察相机显示屏来调整可变光圈和焦点，，以确保图像的明亮程度及清晰度。 2.镜头的焦距和视场
任何一个复杂的透镜组合都可以等效为一个简单的透镜，光经过透镜的传播路线可以简单的画作下图： （1）、工作距离 工作距离指的是镜头第一个面到所需成像物体的距离。它与视场大小成正比，有些系统工作空间很小因而需要镜头有小的工作距离，但有的系统在镜头前可能需要安装光源或其它工作装置因而必须有较大的工作距离保证空间，通常FA镜头与监控镜头相比，小的工作距离就是一个重要区别。 （2）、焦距 焦距是指镜头的光学中心（光学后主点）到成像面焦点的距离。平行光通过镜头后汇聚于一点，这个点就是所说的焦点。焦距不仅仅描述镜头的屈光能力，且可作为图像质量的参考。一般镜头失真随着焦距的减小而增大，因而选择测量镜头，不要选择小焦距（小于8mm）或大视场角的镜头。 在光学系统当中，以镜头为顶点，以被测物体通过镜头的最大成像范围的两边缘构成的夹角叫做视场角。视场角的大小决定了镜头的视野范围，视场角越大，视野就越大，光学倍率也就越小。焦距越长，视场角就越窄；焦距越短，视场角就越宽。
工作距离指的是镜头最后一个面到其像面的距离。 通过目标物所需视场及透镜的焦距，可确定工作距离（WD）。工作距离和视场大小由焦距和CCD大小来决定。在不使用近摄环的情况下，可套用以下比例表达式获得： 工作距离：视角 = 焦距：CCD大小 假设焦距为16mm，CCD大小为3.6mm，则工作距离应为200mm，这样才能使视场等于45mm。如下图所示： 一般适合工厂自动化的透镜的焦距是88mm/16mm/25mm/50mm。 3．镜头的景深和光圈 （1）景深（DOF） 镜头对着某一物体聚焦清晰时，都可以在胶片或者接收器上相当清晰的结像，在这个平面沿着镜头轴线的前面和后面一定范围的点也可以结成眼睛可以接受的较清晰的像点，把这个平面的前面和后面的所有景物的距离叫相机景深。景深表示在垂直镜头光轴轴线的同一平面内的点，满足图像清晰度要求的最远位置与最近位置的差值。
光圈越大，画面越亮。而且光圈的数字越小代表光圈越大。比如2.8的光圈比5.6的光圈大，画面更亮。 室内、室外不能简单的这样区分，只要画面亮度够用就行。还有就是光圈越大，拍出来的照片越扁（没有立体感），光圈越小，画面越有立体感。一般拍人4-5.6就行，拍景5-8就行。 所谓景深，就是当焦距对准某一点时，其前后都仍可清晰的范围。它能决定是把背景模糊化来突出拍摄对象，还是拍出清晰的背景。我们经常能够看到拍摄花、昆虫等的照片中，将背景拍得很模糊（称之为小景深）。但是在拍摄纪念照或集体照，风景等的照片一般会把背景拍摄得和拍摄对象一样清晰（称之为大景深）。 详细解释：当相机的镜头对着某一物体聚焦清晰时，在镜头中心所对的位置垂直镜头轴线的同一平面的点都可以在胶片或者接收器上相当清晰的图像，在这个平面沿着镜头轴线的前面和后面一定范围的点也可以结成眼睛可以接受的较清晰的像点，把这个平面的前面和后面的所有景物的距离叫做相机的景深。 景深相机 光轴平行的光线射入凸透镜时，理想的镜头应该是所有的光线聚集在一点后，再以锥状扩散开来，这个聚集所有光线的一点，就叫做焦点。 在焦点前后，光线开始聚集和扩散，点的影像变成模糊的，形成一个扩大的圆，这个圆就叫做弥散圆。 在现实当中，观赏拍摄的影像是以某种方式(比如投影、放大成照片等等)来观察的，人的肉眼所感受到的影像与放大倍率、投影距离及观看距离有很大的关系，如果弥散圆的直径小于人眼的鉴别能力，在一定范围内实际影象产生的模糊是不能辨认的。这个不能辨认的弥散圆
就称为容许弥散圆(permissible circle of confusion)。在焦点的前、后各有一个容许弥散圆。 以持照相机拍摄者为基准，从焦点到近处容许弥散圆的的距离叫前景深，从焦点到远方容许弥散圆的距离叫后景深。 编辑本段三要素 光圈、镜头、及拍摄物的距离是影响景深的重要因素： 1，光圈越大景深越浅，光圈越小景深越深。 2，镜头焦距越长景深越浅、反之景深越深。 3，主体越近，景深越浅，主体越远，景深越深。 景深的计算公式：见图 从公式可以看出，后景深> 前景深。 由景深计算公式可以看出，景深与镜头使用光圈、镜头焦距、拍摄距离以及对像质的要求(表现为对容许弥散圆的大小)有关。这些主要因素对景深的影响如下(假定其他的条件都不改变)： (1)、镜头光圈： 景深的计算公式 光圈越大，景深越浅；光圈越小，景深越深； (2)、镜头焦距

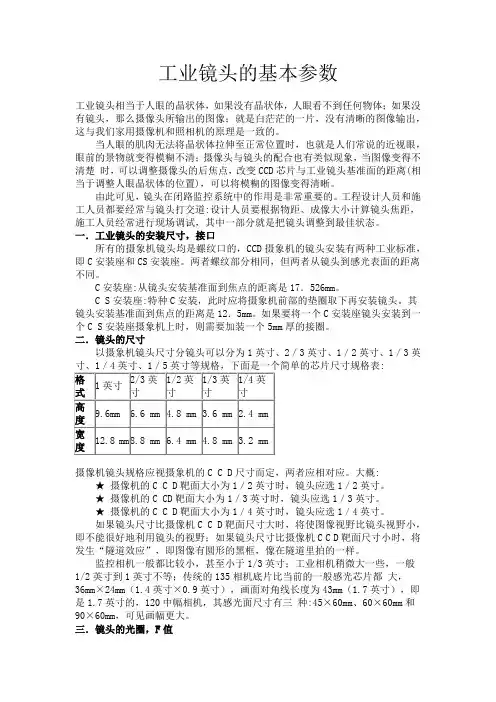

工业镜头的基本参数 工业镜头相当于人眼的晶状体，如果没有晶状体，人眼看不到任何物体；如果没有镜头，那么摄像头所输出的图像；就是白茫茫的一片，没有清晰的图像输出，这与我们家用摄像机和照相机的原理是一致的。 当人眼的肌肉无法将晶状体拉伸至正常位置时，也就是人们常说的近视眼，眼前的景物就变得模糊不清；摄像头与镜头的配合也有类似现象，当图像变得不清楚时，可以调整摄像头的后焦点，改变CCD芯片与工业镜头基准面的距离(相当于调整人眼晶状体的位置)，可以将模糊的图像变得清晰。 由此可见，镜头在闭路监控系统中的作用是非常重要的。工程设计人员和施工人员都要经常与镜头打交道:设计人员要根据物距、成像大小计算镜头焦距，施工人员经常进行现场调试，其中一部分就是把镜头调整到最佳状态。 一．工业镜头的安装尺寸，接口 所有的摄象机镜头均是螺纹口的，CCD摄象机的镜头安装有两种工业标准，即C安装座和CS安装座。两者螺纹部分相同，但两者从镜头到感光表面的距离不同。 C安装座:从镜头安装基准面到焦点的距离是17．526mm。 CS安装座:特种C安装，此时应将摄象机前部的垫圈取下再安装镜头。其镜头安装基准面到焦点的距离是12．5mm。如果要将一个C安装座镜头安装到一个C S安装座摄象机上时，则需要加装一个5mm厚的接圈。 二．镜头的尺寸 以摄象机镜头尺寸分镜头可以分为1英寸、2／3英寸、1／2英寸、1／3英寸、1／4英寸、1／5英寸等规格，下面是一个简单的芯片尺寸规格表: 格式1英寸2/3英寸1/2英寸1/3英寸1/4英寸 高度9.6mm 6.6 mm 4.8 mm 3.6 mm 2.4 mm 宽度12.8 mm 8.8 mm 6.4 mm 4.8 mm 3.2 mm 摄像机镜头规格应视摄象机的CCD尺寸而定，两者应相对应。大概: ★摄像机的CCD靶面大小为1／2英寸时，镜头应选1／2英寸。 ★摄像机的CCD靶面大小为1／3英寸时，镜头应选1／3英寸。 ★摄像机的CCD靶面大小为1／4英寸时，镜头应选1／4英寸。 如果镜头尺寸比摄像机CCD靶面尺寸大时，将使图像视野比镜头视野小，即不能很好地利用镜头的视野；如果镜头尺寸比摄像机CCD靶面尺寸小时，将发生“隧道效应”，即图像有圆形的黑框，像在隧道里拍的一样。 监控相机一般都比较小，甚至小于1/3英寸；工业相机稍微大一些，一般1/2英寸到1英寸不等；传统的135相机底片比当前的一般感光芯片都大，36mm×24mm(1.4英寸×0.9英寸)，画面对角线长度为43mm(1.7英寸)，即是1.7英寸的，120中幅相机，其感光面尺寸有三种:45
