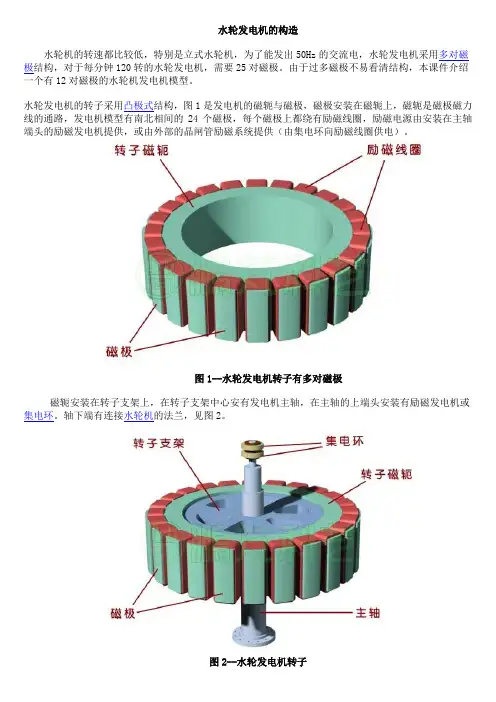

发电机转子结构
发电机转子由主轴、轮毂、轮臂、磁轭、端压板、风扇、磁极、制动闸板等组成，如左上图所示。
其中：1-主轴2-轮毂3-转臂4-磁轭5-压板6-风扇7-磁极8-制动闸板
主轴是用来传递转矩，并承受转动部分的轴向力，通常用高强度钢整体锻成，或由铸造的法兰与锻造的轴筒拼焊而成；轮毂是主轴与轮臂
之间的连接件；轮臂是用来固定磁轭并传递扭矩的，大、中型机组的轮臂一般为焊接结构；磁轭的主要作用是产生转动惯量和挂装磁极，同时也是磁路的一部分，直径小于4m的磁轭可用铸钢或整圆的厚钢板组成，大于4m时则由3～5mm的钢板冲片叠成一整圆，用键固定在轮臂外端；磁极是产生磁场的主要部件，由磁极铁芯、励磁线圈和阻尼绕组三部分组成，并用“T”形结构固定在磁轭上。
由于大型水轮发电机的转速较低，因此，大型水轮发电机的磁极数要比汽轮发电机多的多。又因为大于4级的磁极在制造上很困难,所以,大型水轮发电机的磁极基本上是凸极式。另外,由于水轮发电机导水机构的关闭需要一定的时间, 为防止水轮发电机突然和电网解列(即甩负荷)时机组的转速升得过高，要求转子具有足够大的转动惯量。转动惯量通常用飞轮力矩--来表征。正因为这一原因，大型水轮发电机的转子都显得很笨重。
大型水轮发电机的转轴通常采用分段轴结构。水轮发电机转轴由顶轴、转子体和主轴三部分构成。由于中间一段是转子支架中心体，没有轴，因而又称“无轴结构”。转子支架（轮毂和轮臂）与主轴的联结采用空心轴。空心轴可提高锻造质量，还可以作为混流式水轮机的补气孔或轴流式水轮机操作油管的通道。
转子支架是安装磁轭、磁极及主轴的中间部件。在运行中要承受扭矩、重力、离心力等的综合作用。大型水轮发电机的转子支架有组合式（辐射型）和圆盘式两种。
公司发电机大修抽转子方案 批准： 审核： 编写： 公司 年月日
发电机A修抽转子方案 根据《发电企业设备检修导则》，发电机大修宜解体抽转子，以便根据检查情况判明发电机定子、转子是否存在缺陷。为保证抽转子工作安全、顺利地进行，特编制本方案如下： 一、编写依据 1、执行《发电企业设备检修导则》DL/T838-2003 2、《电业安全工作规程》DL 408-91 3、发电机出厂图纸 二、组织措施 1、现场指挥： 2、安全监督： 3、起重指挥： 3.1起重司索、行车人员： 4、电气专业负责人： 4．1励端工作人员： 4．2汽端工作人员： 4．3跟膛工作人员： 5、机务专业负责人： 5．1机务施工人员： 三、电机大修抽转子技术方案 ㈠、方法简述： 1、励侧用行车作支撑滑行。 2、膛内放置弧形滑板作滑道。 ㈡、抽转子工艺过程： 1、抽前准备工作： 1．1、在发电机轴线方向上的励侧设一牵引点。 1．2、工具落实：抽转子的弧形板、滑靴、滑板、支架、木护板、专用吊转子钢丝绳、1吨手拉葫芦、1吨钢丝绳（鼻）、#10铁丝、板手、橡皮垫、润滑脂、电筒、木垫板、小工具。1．3、拆除励磁电源电缆、刷架。 1．4、将电缆引线置平台以下。 1．5、拆除发电机端盖。
2、抽转子： 2．1拆除汽侧靠背轮螺丝。 2．2拆下励侧轴承上盖、上瓦。 2．3微微吊起发电机励侧转子，拆除励侧轴承。 2．4放下转子，松开钢丝绳。 2．5将垫子穿入定转子铁芯间下，长度以覆盖两侧端部绕组为宜。 2．6将专用弧形板的内弧面涂好润滑脂，用塑料薄膜覆盖好。 图一 2．7拆除发电机汽侧上瓦盖。 2．8拆除靠背轮螺丝等。 2．9移出励侧轴承支座，装入专用支架。 2．10将励侧转子连同轴承座微微吊起，抽掉绝缘垫片，铺好钢板，在钢板上涂上润滑脂后放下转子，使轴承座落在钢板上。如下图二所示。 图二 2．11在靠背轮处用行车将转子轻微吊起，取下下瓦、下盖等。 2．12将弧形钢板从励侧转子上方穿入膛内，滑至转子下方，撤去塑料薄膜，调整好位置，在汽侧用铁丝将弧形钢板固定于轴承座底脚螺丝上。 2．13将系好绳子的滑板从汽侧穿入定子膛内（大护环内侧），绳子引至励侧以便牵引，装
目录 1.0 工程概况 (2) 2.0 制编依据 (2) 3.0 作业条件和施工准备 (2) 4.0 作业程序 (4) 5.0 作业的质量要求 (6) 6.0 作业的安全技术措施及文明施工要求 (7) 7.0 绿色施工及环境保护措施 (7) 8.0 强制性条文 (8) 9.0 安全技术交底记录 (9) 附表1：安全交底记录 (10) 附表2：技术交底记录 (11) 附录一：计算书 (12) 附录二：危险源因素及控制 (13)
1.0工程概况 河南鹤壁鹤淇2×660WM发电机组的发电机本体是由东方电机厂制造生产，其型号为QFSN-600-2-22B。发电机由定子、转子、端盖及轴承、油密封装置、冷却器、出线盒、引出线及瓷套端子等部件组成。 发电机采用水氢氢冷却方式，即定子线圈（包括定子引线）直接水冷，定子出线氢内冷，转子线圈直接氢冷（气隙取气方式），定子铁芯氢冷。发电机采用密闭循环通风冷却，基座内部的氢气由装于转子两端轴流式风扇驱动。集电环和电刷空气冷却，两集电环间设有离心式风扇。轴承为强迫润滑（由汽机润滑油系统供油）。发电机配有氢油水控制系统，以提供和控制发电机冷却用氢气，密封用油和定子线圈冷却用水。转子重量为67.5T。 本期工程汽机房配备两台由杭州机电工程有限公司生产的型号QQ100/20-28桥式起重机，主钩最大起升高度为28米，本方案为#1机发电机穿转子而作。 2.0制编依据 2.1《电力建设施工技术规范第3部分：汽轮发电机组》（DL 5190.3-2012）； 2.2《电力建设施工质量验收及评价规程第3部分：汽轮发电机组》（DL/T5210.3-2009）； 2.3东方电机厂相关图纸及技术资料； 2.4东方电机厂《汽轮发电机安装说明书》； 2.5东电一公司《质量、环境、职业健康安全管理文件》2008版； 2.6《工程建设标准强制性条文电力工程部分》2011年版 3.0作业条件和施工准备 3.1作业人员的资格要求（共计23人） 起重 3人 操作工 10人 钳工 8人 吊车司机 2人 3.2
国电吉林江南热电有限公司1号发电机抽装转子施工方案一、发电机主要参数
二、人员分工 大修专工：崔敬波 质检员：薄权 安全员：郗海东 班组负责人：王延杰 技术记录：杨勇 施工负责人：郝建国 起重指挥：王延杰 定子膛内工作人员：马东志路兴波 工作组成员：李轶群李方程朱福文栗新冯大鹏 王克伟刘红梅杨晶王永祥等16人 1 号吊车司机：张继华 2 号吊车司机：计伟 机务抢修负责人：吕涛 电气抢修负责人：于文峰 应急领导小组组长：马涛 三、工期安排 发电机抽转子：9月8日 发电机装转子：9月27日 四、抽转子前的准备工作 1、根据采用的抽转子的方法，将所需的专用工具清点、准备齐全，并运至现场。
由于江南厂汽轮发电机采用自并励式（其型号QFSN-330-2型汽轮发电机），采用抽转子方法“双吊车一双滑块-滑板-装假轴法”。抽转子时，将滑板平铺在滑环两底中间，前端伸到发电机端盖下，后端向后延伸。 要求基本数据如下： a）灌浆面与滑环地脚平面间距离85mm。 b）膛外滑块底面至上环中心高1030mm。 c）轴中心线至滑环地脚平面距离为980mm。 d）滑板：40×1500×5000mm钢板。 e）梁用于滑环底座与发电机本体空洞的承接。 专用工具材料表
2、抽转子前，应由机务专业吊出盘车装置，露出发电机转子轴颈，分解联轴器，将发电机本体各部联接管路脱开，并能保证发电机励侧下半端盖可下沉550mm以上；土建专业应在发电机转子励侧轴向延伸方向中心位置确定锚点，清除障碍物，并保证可承受不少于5吨水平方向拉力。 3、组织工作组成员学习本施工方案及安全措施，明确职责分工，交待施工过程的注意事项，并宣布各岗位人员名单及负责指挥人员名单。 4、本施工方案经各主管部门及总工程师批准后，可以执行。 5、经专业人员及起重负责人对起吊设备、行车试验、调整抱闸、检查确认没问题，方可进行抽装转子工作。 6、在起吊、抽装转子的过程中，应由起重负责人统一指挥，严禁乱指挥。有问题及时与指挥人联系。 7、起吊转子必须吊住转子大齿位置。 8、抽装转子时不允许转子触及定子上的任何部件，不得触及护环轴颈、滑环及风扇等。禁止吊护环或使用护环作为支重点。 9、起吊和移动转子时，转子必须始终处于水平状态，并将转子大齿置于垂直上下位置。在抽装转子时，发电机两端应各有二人于两侧用灯光监视转子在膛内的间隙。 10、进入定子膛内的工作人员，必须穿绝缘胶底鞋，身上及衣袋内不得带有小刀、钥匙、打火机、硬币、钢笔等细小金属物品。 11、起吊转子两钢丝绳间距应划好记号（用油漆），找起吊中心。起
万盛电厂新建工程1#机组 发电机穿转子方案 1.工程概况及主要工程量： 1.1作业概述: 此次采用在汽端将转子加假轴接长并在转子励端加配重、滑车的方法进行转子穿装，同时汽机房80t行车进行配合。鉴于发电机穿转子在低压缸扣盖之后进行，转子不能一次穿装到位，为了避免假轴与低压转子对轮相碰，故需在穿装过程中行车进行多次换钩，本方案已考虑到以上情况的特殊性，以方便转子的穿装。 1.2相关原始数据： 1.1总穿装长度：转子本体+假轴=10850+3300=14150mm。 1.2最大起吊重量：转子本体+接长轴+滑车+配重（含吊篮）： =52.8t+4t+0.6t+3.5t=60.9t。 1.3汽机单台行车可起吊重:80t(大钩)。 1.4定、转子部件间最小间隙：转子护环与定子挡风圈间隙5±1.5mm。 1.5转子中心标高：（从1 2.60m层平台起）0.9m 2.编制依据： 2.1东方电机有限公司提供的发电机厂家图。 2.2《电力建设安全工作规程》。 2.3东方电机有限公司提供的发电机安装说明书。 3.作业应具备的条件： 3.1汽机房行车已成功进行过100t负荷试验。 3.2定子初步找正、找平完毕。
3.3定子就位、两端端罩安装完毕，两道端盖式轴承安装完毕 3.4定子线圈水压试验、定子单独风压试验完毕 3.5发电机转子严密性试验、通风试验及电气方面试验完毕。 4.准备工作: 4.1人员配备： 为了保证按期、安全、优质完成本次转子穿装任务，特成立吊装小组。配备精良机具，从人力、物力、机具设备等方面提供可靠保证。 人员分工情况如下： 所有作业人员均要求持证上岗。 其中： ①.钳工与普工应配合把移转子。 ②.设专人监视行车的刹车装置。 ③.设专人进入定子工作。 ④.设专人监视转子汽、励端线圈与铁芯间隙情形。 4.2机具配备：
发电机抽转子施工步骤 1．发电机抽转子前的检查 1．1检查发电机两侧上端盖、上瓦已拆除，下端盖的下瓦已更换为转子支架。 1．2检查发电机转子两侧风叶已拆除。 1．3检查发电机定子两侧汽隙挡板已拆除。 1．4检查发电机转子与汽轮机转子靠背轮已脱开，转子已向励侧移动25.4mm左右。1．5检查励侧风扇喷咀有关的静叶环已拆除。 1．6检查转子磁极中心（大齿）处于垂直中心线位置。 1．7检查发电机励侧轴头上转子牵引工具已安装好。 1．8检查在发电机汽侧转子支撑在转子支架上，轴颈保护完好。 1．9检查在发电机励侧转子支撑在转子支架上，轴颈保护完好。 1．10检查滑板已打过蜡，清洁无杂物。 1．11检查滑块已打过蜡，清洁无杂物，绑扎牢固。 1．12检查穿绳子的8号线已用塑料带扎好，光滑无毛刺。 1．15检查两侧预放置转子的弧形枕木已准备好，检查包裹发电机转子用的铜皮、纸板已准备好。 1．16检查垫在滑板下面的橡胶垫（定子铁心保护工具）已准备好，并已覆盖定子端部。1．17检查发电机汽侧轴颈处滑块已固定好，轴颈表面保护良好，并正对上方。 2．抽发电机转子 2．1用两台行车同时抬吊起转子，调整转子至水平和四周间隙均匀后，拆下发电机两侧转子支架，两台行车同时向励侧行走，行车行走要平稳缓慢，并通知机务人员监视发电机靠背轮，防止碰撞靠背轮外壳，使励侧转子护环平稳退入铁芯，待转子汽侧轴颈支块进入汽侧内端盖以后，将轴颈支块翻转180度，正对下方，紧固牢固。 2．2励侧行车稍稍抬高转子，用事先准备好的8号线从励侧穿入定子铁心保护工具的尼龙绳，将定子铁心保护工具和滑板从定转子间隙中分别缓慢拉入，注意仔细检查定子铁心保护工具，确认没有被铁心撕下碎片或脱开。 2．3从励侧装入滑块，用绳子将滑块拉到距离汽侧护环内沿100mm处，松下#1行车，使转子滑块受力。此时检查发电机转子大齿搁在滑块上，用水平尺检查转子的水平情况。2．4用木板将滑板在励侧下部外端盖上支撑住，以防止滑板向励侧移动。 2．5用钢丝绳将两个五吨葫芦一端与牵引工具联接，一端与抽转子的专用钢丝绳联接，并拉紧。 2．6在起重人员的统一指挥下，用#2行车吊好转子，用两个五吨葫芦同时将转子向励侧牵引，此时，电气人员在汽、励两侧严密监视定、转子间隙，防止发生磨擦碰撞。当发现间隙有明显变化时，应立即向指挥人员汇报并停止牵引。 2．7当汽侧靠背进入定子膛子内且已过第三块阶梯形槽楔，行车应停止行走。将#2行车吊钩稍放下一些，使转子汽侧轴颈支块垫在滑板上，并受力；继续用倒链牵引转子。待护环内侧滑块接近定子励侧铁心阶梯段后，#2行车稍稍提起吊钩，从励侧拿出护环内侧滑块。（注意：不得让阶梯铁芯段受力）。 2．8调整转子至水平位置，继续抽转子，当转子抽出五分之四（B对轮滑轮不得吃力在梯形上），转子重心可绕尼龙绳索位置时，缓慢将转子励侧轴颈放置在木方支架上。 2．9在转子重心处裹上纸板保护，绕一圈尼龙绳索，并进行长短和中心调平。 2．10指挥#2行车轻微吊起转子，检查起吊重心是否正确，转子调水平后，拿走转子励侧支撑木方，用#2行车抽出转子。 2．11将转子吊至事先准备好的弧形枕木上。 2．12松下#2行车，整个抽转子工作结束，用事先准备好的帆布盖住转子。
抽、穿发电机转子起重作业安全技术措施示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
抽、穿发电机转子起重作业安全技术措 施示范文本 使用指引：此解决方案资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 一、人员组织： 下列人员必须到位 1、厂部安全员 2、检修部主任或副主任 3、检修部安全员 4、汽机、电气专业专工 5、电机班、起重班班长或技术员 6、起重负责人 7、施工负责人 8、施工人员 钳工
起重工 行车司机 二、作业人员要求： 1、工作许可后，工作负责(联系)人须召集工作票上所列出人员，向工作组 成员交待清楚工作任务，并进行安全和技术交底，并有针对性的进行提问，检查工作人员是否对交待的安全事项都清楚。 2、所有参加本次工作的人员应穿棉制工作服、戴好安全帽、手套等安全防 护用品。起重工作负责人开工前，必须亲自检查工作中使用的起重工器具应完好无损，特别应仔细检查起吊所用的卡环、葫芦、钢丝绳，禁止使用不合格的工器具。进入发电机定子内施工人员必须身着连体服和软底胶鞋，严禁身上携带任何物品。
编号：GHTD-SBDYSG-001
目录 检修概况………………………………………………（ 2 ）检修组织机构………………………………………………（ 2 ）检修工艺及措施……………………………………………（ 2 ）检修风险分析及控制措施…………………………………（ 5）检修人力资源配置…………………………………………（ 6 ）检修材料……………………………………………………（ 6 ）检修目标及控制措施………………………………………（ 8 ）检修质量验收………………………………………………（9 ）校核计算……………………………………………………（ 10）
一、检修概况 潮电1号发电机是哈尔滨汽轮发电机有限公司生产的QFSN-600-2优化型600MW水氢氢汽轮发电机机组，发电机转子是发电机产生磁场的主要部件，转子总重65吨，全长12151mm，转子直径Φ1140 mm。 作业的主要任务是将检查合格的转子通过专用工具从发电机励端穿进定子，并支承在两端的端盖轴承上。 二、检修组织机构及职责 机构 项目经理： 现场总指挥: 现场副总指挥: 安全负责: 质量负责: 技术负责: 现场协调: 施工负责: 起重指挥: 起重人员: 行车司机: 励端监护人员: 汽端监护人员: 定子膛监护人员: 检修人员: 现场保卫: 职责 现场总指挥: 负责发电机抽转子的全面工作。现场施工人员的总体协调工作,把握发电机抽转子整体的质量、安全、进度，保证抽转子工作的顺利进行。 现场副总指挥: 协助现场总指挥的工作。
安全负责: 负责发电机抽转子的安全监察工作，监督发电机抽转子安全措施的执行，保持现场施工文明整洁。检查发现抽转子过程中人员、工机具、作业程序等存在安全 隐患时，及时提出整改措施。 质量负责: 负责发电机抽转子的质量监察工作，监督发电机抽转子过程的质量控制措施及其程序文件的正确执行。负责质量验收工作。检查发现质量隐患及时提出整改措施。技术负责: 负责抽转子现场的技术支持，确定施工方案，编制抽转子的文件包、安全风险预控措施、质量控制措施和其它相关技术文件。在施工过程中按所编著的技术文 件执行，负责质量验收工作。负责与电厂协调联系。 现场协调：负责抽转子相关的施工人员及工机具的协调工作，后勤保障工作。 施工负责: 负责现场抽转子施工的人员组织工作，服从现场总指挥/副总指挥的工作安排，对抽转子成员进行安全技术交底，合理安排并检查抽转子成员的工作。 起重指挥: 负责发电机抽转子起重工作的总体指挥，执行抽转子的起重方案。安排并检查起重人员的工作。 起重人员: 服从起重指挥的工作安排，负责起重工作。 行车司机: 分别负责两台行车的操作，服从起重人员的指挥。 励端、汽端和定子膛监护人员: 负责抽转子时相应部位的监护工作，防止设备的损伤，发生异常情况及时向施工负责人汇报，服从施工负责人的工作安排。 检修人员: 配合抽转子工作，受施工负责人灵活机动的调遣。 现场保卫: 负责抽转子现场的安全保卫工作，凭证出入，工机具登记，禁止无关人员进入抽转子的施工现场。 三、检修工艺及措施 1．抽转子前准备 1．1 检查确认抽转子具备条件： 1．1．1发电机两端上半端盖已拆除； 1．1．1发电机两端内端盖已拆除； 1．1．3发电机两端风扇挡风圈已拆除； 1．1．4发电机两端轴承及密封瓦座已解体拆除； 1．1．5专用工具及材料已准备齐全。 1．1．6转子专用支架已准备好并放置在规定的检修位置。
