黎平至洛香高速公路
房建项目工程定位测量记录
黎平至洛香高速公路
房建项目水准原始记录
黎平至洛香高速公路
房建项目基槽验线记录
本表由建设单位、监理单位、施工单位各保存一份。
黎平至洛香高速公路
房建项目楼层平面放线记录
本表由建设单位、监理单位、施工单位各保存一份
黎平至洛香高速公路
房建项目建筑物垂直度、标高观测记录
本表由建设单位、监理单位、施工单位各保存一份。
黎平至洛香高速公路
钢结构主体结构整体垂直度、平面弯曲、标高观测记录
本表由建设单位、监理单位、施工单位各保存一份
黎平至洛香高速公路
建（构）筑物沉降观测记录
黎平至洛香高速公路
建筑工程沉降观测点、基准点专用水准点平面位置布置图
制供氧设备用房新建工程 基 础工程 编制单位：长沙九峰建设工程有限公司日月年编制时间：
基础工程报验申请表 :制供氧设备用房新建工程工程名称 我单位已完成基础工工现报上该工程报验申请请予以审查验收 附件: 1、土方开挖工程报验申请检验批质量验收记录 2、土方回填工程报验申请检验批质量验收记录 模板安装工程报验申请检验批质量验收记录、3钢筋加工工程报验申请检验批质量验收记录4、 钢筋安装工程报验申请检验批质量验收记录5、 钢筋焊接工程报验申请检验批质量验收记录6、混凝土配合比设计工程报验申请检验批质量验收记录7、 混凝土施工工程报验申请检验批质量验收记录8、模板拆除工程报验申请检验批质量验收记录9、 现浇结构检查工程报验申请检验批质量验收记录、10 承包单位：长沙九峰建设工程有限公司 日月年（签字）项目经理： XZSG—T005地基与基础分部工程质量验收记录 框层结构类工程名长沙九峰建设工程有质量部门负责技术部门负责施工单公司分包技术负责人分包单位/
/ / 分包单位负责人验收意见序号施工单位检查评定记录分项工程名称检验批数 合格1 土方开挖分项工程 2 合格土方回填分项工程 合格3 模板制安分项工程合格钢筋加工分项工程4 合格5 钢筋安装分项工程混凝土分项工程合格6 合格现浇结构分项工程7 合格砖砌体分项工程8 9 合格设备基础分项工程质量控制资料完整完整 完整完整安全和功能检验（检测）报告观感质量符合设计和规范要求，质量评价好。观感质量验收情况． 分包单 项目负责人 长沙九峰建设工程有限公施工单项目负责人 勘察单项目负责人 设计单项目负责人 监理（建设）单总监理工程师（建单位项目专业负责人 建筑工程隐蔽检验记录XZSG—T102
第一章建筑工程施工质量验收规范检验批 检查用表填写说明 建设部颁布的新版《建筑工程施工质量验收规范》定于2003年1月1日起执行。为确保新版规范在我省全面贯彻实施，便于实际操作，根据新版规范的条文和建设部有关规定，我站组织专家编制了“建筑工程施工质量验收检验批检查用表汇编”。它是与《建筑工程施工质量验收规范》配套使用的全省统一格式。工程建设各方主体在施工质量验收过程中都应严格遵照执行。填写检查用表时，除应符合省建设厅《关于执行建筑工程施工质量验收规范有关事项的通知》（浙建发[2002]193号）文件的规定外，尚应符合以下要求： 1、当合同约定采用的企业标准规定的检查内容多于国家规范规定的检查内容时，应按企业标准的规定补充检查内容，并按此检查验收； 2、当合同约定采用的企业标准规定的质量要求高于国家规范的规定时，应按企业标准的规定修改检查表内相应的质量要求指标，并按此检查验收； 3、当检查表中某一检查项目的质量要求指标写明按“设计要求”时，应按本工程施工图设计文件的规定，明确填写本工程设计规定的具体的质量要求，并按此检查验收； 4、当检查表中某一检查项目有多种检查内容时（仅限定量检查项目），应按相关专业规范或合同约定采用的企业标准规定的检查内容进行检查并另行形成“检查记录表”作为本表的附件。填写本表时，按所附“检查记录表”中的合格检查结果，在本表相应栏目内填写“符合要求”或“抽样检验合格”等合适的结论性肯定用词； 5、当同一检查表内的检查项目不能（或不应）在某一时间一次性检查验收时，施工、监理（建设）单位应按实际情况在过程前、过程中进行检查、控制、验收，并填写相应的检查（验收）栏目，但“验收结论”应在表列检查内容全部检查并填写完整后填写，日期以填写“验收结论”的日期为准； 6、当检查表所列某一检查项目的检查（验收）记录栏分为10个小格时，并不表示只需抽查10个点,现场实际抽查点数应按施工组织设计中划分的检验批大小和相关专业规范（企业标准）或本表说明中规定的抽样方案（检查数量）确定的点数抽查。 7、当某一张检验批表有多个编号，填写时应将无关的编号划去，保留实际检查的检验批编号。如当《砖砌体工程检验批质量验收记录》用于主体结构砌体检查时，应将010701（基础分部用）编号划去。 浙江省工程建设质量安全监督总站 二OO二年十二月
工程测量（结构） 施 工 方 案 XX工程项目经理部 年月
目录 一、编制依据 （一）、施工合同 （二）、施工图纸 （三）、规范、规程 二、工程概况 （一）、总体概况 （二）、设计标准 三、施工准备 四、场区平面控制网的测设 （一）、场区平面控制网布设原则及要求（二）、平面控制网的布设 五、高程控制网的建立 （一）、高程控制网的布设 （二）、测设方法 六、± 0.00 以下施工测量 （一）、轴线控制桩的校测 （二）、平面放样测量 （三）、支立模板时的测量控制 （四）、± 0.00 以下结构施工中的标高控制七、± 0.00 以上施工测量 （一）、平面控制测量 （二）、高程的传递
八、测量技术资料编制、管理 九、人员组织及设备配置（一）、人员组织 （二）、设备配置 十、质量控制 （一）、质量过程控制（二）、质量保证体系 十一、安全文明施工
XX工程测量（结构）施工方案 一、编制依据 （一）、施工合同 北京 XX 工程施工合同文本，京合同第XXX 号，签定日期为X 年 X 月 X 日。 （二）、施工图纸 XX建筑设计有限公司 XX 年 XX 月提供的设计图纸（结构、建筑），设计号为。 （三）、规范、规程 1、规范 《工程测量规范》（GB 50026— 93） 2、规程 （1）《建筑工程施工测量规程》（DBJ 01-21-95） （2）《建筑安装工程资料管理规程》（DBJ 01-51-2003） （3）《建设工程监理规程》（DBJ 01-41-2002） 根据以上规范、规程关于混凝土结构的工程设计施工验收对施工测量精度的有关要求，本着“技术先进，确保质量”的原则，制定本施工测量方案，确保圆满完成本工程 的施工测量任务。 二、工程概况 （一）、总体概况 XX工程位于北京市 XX 区 XX 大街 XX 号，东临 XX 南街、南临 XX 中心三号路、西临XX 中心中轴路、北临 XX 门外大街。是集金融、商业、办公、餐饮为一体的综合 性、智能化大型公用建筑。 该工程占地 16338m2,总建筑面积为 136034 m2，其中：地上 94000 m2，地下 42034 m2，地下四层为车库，每层层高 3.6m；地上 23 层，其中标准层层高为 3.6m。建筑总高为109.8m。
一、土建部分 1、开工前（具备开工条件的资料）：施工许可证（建设单位提供），施工组织设计（包括报审表、审批表），开工报告（开工报审），工程地质勘查报告，施工现场质量管理检查记录（报审），质量人员从业资格证书（收集报审），特殊工种上岗证（收集报审），测量放线（报审）， 2、基础施工阶段：钢筋进场取样、送样（图纸上规定的各种规格钢筋），土方开挖（土方开挖方案、技术交底，地基验槽记录、隐蔽、检验批报验），垫层（隐蔽、混凝土施工检验批、放线记录、放线技术复核），基础（钢筋原材料、检测报告报审，钢筋、模板、混凝土施工方案、技术交底，钢筋隐蔽、钢筋、模板检验批、放线记录、技术复核，混凝土隐蔽、混凝土施工检验批，标养、同条件和拆模试块），基础砖墙（方案、技术交底，提前做砂浆配合比，隐蔽、检验批，砂浆试块），模板拆除（拆模试块报告报审，隐蔽、检验批），土方回填（方案、技术交底，隐蔽、检验批，土方密实度试验）。 3、主体施工阶段：一层结构（方案、技术交底基础中已包含，钢筋原材料、检测报告报审，闪光对焊、电渣压力焊取样、送样，钢筋隐蔽、钢筋、模板检验批、模板技术复核）。 二—四层（同上）。 4、装饰装修阶段：地砖、吊顶材料、门窗、涂料等装饰应提前进行复试，待检测报告出来报监理审查通过后方可施工（方案、技术交底，隐蔽、检验批）。 5、屋面施工阶段：防水卷材等主要材料应提前复试，待复试报告出来报监理审查通过后方可进入屋面施工阶段（方案、技术交底，隐蔽、检验批）。 6、质保资料的收集：材料进场应要求供应商提供齐全的质保资料，钢筋进场资料（全国工业生产许可证、产品质量证明书），水泥（生产许可证，水泥合格证，3天、28天出厂检验报告，备案证，交易凭证现场材料使用验收证明单），砖（生产许可证、砖合格证，备案证明、出厂检验报告，交易凭证，现场材料使用验收证明单），黄沙（生产
第一部分：房建测量放线的流程及方法 一、施工前的准备 施工测量准备工作应包括：施工图审核、测量定位依据点的交接与检测、测量方案的编制与数据准备、测量仪器和工具的检验校正、施工场地测量等内容。 1.1、施工测量前,应根据工程任务的要求，收集和分析有关施工资料，宜包括以下内容： （1）、城市规划、测绘成果； （2）、工程勘察报告； （3）、施工设计图纸与有关变更文件； （4）、施工组织设计或施工方案； （5）、施工场区地下管线、建（构）筑物等测绘成果。 1.2、施工测量方案编制和测量数据准备 1.2.1 、施工测量方案是指导施工测量的技术依据，方案编制宜包括以下内容： （1）、工程概况； （2）、任务要求； （3）、施工测量技术依据、测量方法和技术要求； （4）、起始依据点的检测；
（5）、建筑物定位放线、验线与基础以及±0.000以上施工测量； （6）、安全、质量保证体系与具体措施； （7）、成果资料整理与提交。 注：根据施工测量任务的大小与复杂程度，可对上述内容简化。 1.2.2、施工测量数据准备应包括以下内容： （1）、依据施工图计算施工放样数据； （2）、依据放样数据绘制施工放样简图。 （2）、施工测量放样数据和简图均应进行独立校核。 （3）、施工测量计算资料应及时整理、装订成册、妥善保管。 1.4、测量仪器、量具的检验校正与维护 1.4.1为保证测量成果准确可靠，测量仪器、量具应按国家计量部门或工程建设主管部门的有关规定进行检定，经检定合格后方可使用。 1.4.2 测量仪器和量具除按规定周期检定外，对经常使用的经纬仪、水准仪的主要轴系关系应在每项工程施工测量前进行检验校正，施工中还应每隔1～3个月进行定期检验校正。 1.4.3 测量仪器和量具的使用应按有关操作规程进行作业，并应
房建测量提交资料 Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】

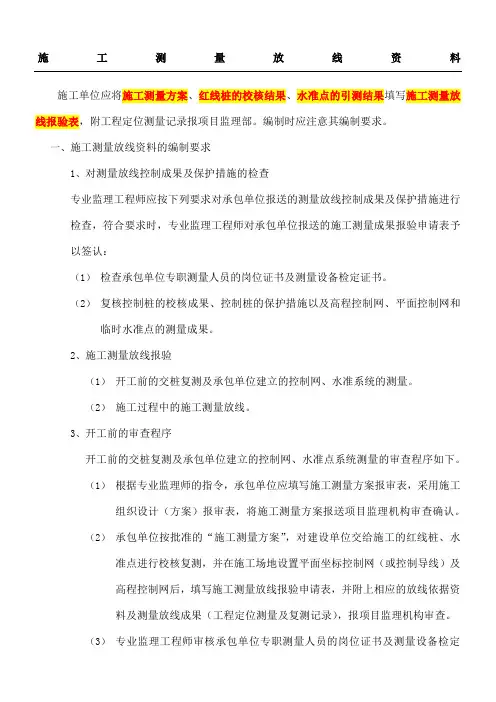

施工测量放线资料 施工单位应将施工测量方案、红线桩的校核结果、水准点的引测结果填写施工测量放线报验表，附工程定位测量记录报项目监理部。编制时应注意其编制要求。 一、施工测量放线资料的编制要求 1、对测量放线控制成果及保护措施的检查 专业监理工程师应按下列要求对承包单位报送的测量放线控制成果及保护措施进 行检查，符合要求时，专业监理工程师对承包单位报送的施工测量成果报验申请 表予以签认： （1）检查承包单位专职测量人员的岗位证书及测量设备检定证书。 （2）复核控制桩的校核成果、控制桩的保护措施以及高程控制网、平面控制网和临时水准点的测量成果。 2、施工测量放线报验 （1）开工前的交桩复测及承包单位建立的控制网、水准系统的测量。 （2）施工过程中的施工测量放线。 3、开工前的审查程序 开工前的交桩复测及承包单位建立的控制网、水准点系统测量的审查程序如 下。 （1）根据专业监理师的指令，承包单位应填写施工测量方案报审表，采用施工组织设计（方案）报审表，将施工测量方案报送项目监理机构审查确
认。 （2）承包单位按批准的“施工测量方案”，对建设单位交给施工的红线桩、水准点进行校核复测，并在施工场地设置平面坐标控制网（或控制导 线）及高程控制网后，填写施工测量放线报验申请表，并附上相应的放 线依据资料及测量放线成果（工程定位测量及复测记录），报项目监理 机构审查。 （3）专业监理工程师审核承包单位专职测量人员的岗位证书及测量设备检定证书、测量成果及现场查验桩、线的准确性及桩点、桩位保护措施的有 效性，符合规定时，予以签认，并在其工程定位测量及复测记录签字盖 章，完成交桩过程。 （4）当承包单位对交桩的桩位通过复测提出质疑时，应通过建设单位邀请政府规定的规划勘察部门，复核红线桩及水准点测量的成果，最终完成交 桩过程，并通过工程洽商方式予以确认。 4、施工过程中的施工测量放线审查程序 （1）承包单位在测量放线完毕，应进行自检，合格后填写竣工测量放线报验申请表，并附上放线的依据材料及放线成果表，报送项目监理机构。 （2）专业监理工程师对施工测量放线报验申请表及附件进行审核，并应实地检验放线进度是否符合规范及标准要求，经审核查验，签认施工测量放 线报验申请表，并在其基槽及各层放线测量及复测记录签字盖章。 二、施工测量放线报验申请表
目录 建设工程施工质量验收资料使用说明 (11) 工程概况 (13) 工程项目施工管理人员 (14) 施工现场质量管理检查记录 (15) 施工组织设计、施工方案审批表 (16) 技术交底记录 (17) 开工报告 (18) 工程竣工报告 (19) 图纸会审、设计变更、洽商记录汇总表 (20) 工程定位测量、复测记录 (21) 钢材合格证和复试报告汇总表 (22) 钢材检验报告 (23) 水泥出厂合格证、报告汇总表 (24) 水泥复试报告 (25) 砖（砌块）检验报告汇总表 (26) 烧结普通砖试验报告 (27) 加气砼砌块试验报告 (28) 混凝土空心砌块检验报告 (29) 混凝土外加剂（及其它材料）产品合格证、 (30) 混凝土外加剂试验报告 (31) 防水和保温材料合格证、复试报告汇总表 (32)
防水卷材试验报告 (33) 沥青试验报告 (34) 防水涂料试验报告 (35) 保温、隔热材料试验报告 (36) （其他）建筑材料合格证、复试报告汇总表 (37) 瓷彩色釉面砖试验报告 (38) 石子试验报告 (39) 砂子试验报告 (40) 建筑门窗（木门）出厂合格证 (41) 钢构件出厂合格证 (41) 混凝土试块试压报告汇总表 (42) 混凝土强度评定 (43) 结构实体混凝土强度评定 (44) 砂浆强度汇总评定表 (45) 钢筋连接试验报告、焊条（剂）合格证汇总表 (46) 土壤试验记录汇总表 (47) 钢筋隐蔽工程检查验收记录 (48) 隐蔽工程验收记录 (49) 地基验槽记录 (51) 地基处理记录 (52) 混凝土（其它）构件合格证汇总表 (53) 屋面泼水、淋水、蓄水试验记录 (54) （厕所、厨房、阳台等）有防水要求的地面泼水、蓄水试验记录 (55)
建筑物沉降观测测量报验申请表 工程名称：银利财富广场1#楼编号： 致：安徽世强建设项目管理有限公司（监理单位） 我单位已完成了1#楼一层梁板至顶层梁板沉降观测测量工作，现报上该工程报验申请表，请予以审查和验收。 附件： 建筑物沉降观测测量记录 承包单位（章） 项目经理 日期 2013年5月17日 审查意见： 项目监理机构 总/专业监理工程师 日期
建筑物沉降观测测量记录 检验（建）表5.1.7－2 共页第页工程名称银利财富广场1#楼水准点编号 水准点所在 位置 永久水准点水准点高程19.92 观测起止日 期 2013.1.15至2013.3.5 观测性质见证观测 工程地点安徽省含山县铜闸镇银利财富广场 测量仪器仪器名称：水准仪 沉降观测结果 观 测 点 编 号 观 测 点 相 对 标 高 (m) 第一次第二次第三次第四次第次 年月日年月日年月日年月日 标高 (m) 沉降 量 (mm) 标高 (m) 沉降 量 (mm) 标 高 (m) 沉降量 (mm) 标 高 (m) 沉降量 (mm) 标 高 (m) 沉降量 (mm) 本 次 累 计 本 次 累 计 本 次 累 计 本 次 累 计 本 次 累 计M1 M2 M3 M4 观测点布置简图 工程进度 状态 二层顶梁板四层梁板五层梁板闷顶层梁板
施工单位项目技术负责人施测人 监理（建 设）单位 监理工程师（建设单位 项目专业技术负责人）建筑物沉降观测测量报验申请表 工程名称：银利财富广场8#楼编号： 致：安徽世强建设项目管理有限公司（监理单位） 我单位已完成了8#楼架空层梁板至三层梁板沉降观测测量工作，现报上该工程报验申请表，请予以审查和验收。 附件： 建筑物沉降观测测量记录 承包单位（章） 项目经理 日期 2013年7月20日 审查意见： 项目监理机构
精心整理房屋建筑工程施工测量方案 一、编制依据 土建工程施工涉及的有效国家建筑工程施工质量验收规范和规程: 1、《工程测量规范》（GB50026-93）； 2 3.1 3.2 3.323、30 3.4 周引测固定高程控制点，东侧两个，南侧一个，距离基坑至少5m，埋于土层0.5m 以下或设于周围永久建筑物上。 3.5控制点放样采用极坐标法，为便于复测，控制点的布置均成直线型。（见附图） 3.6、水准点按四等水准测量要求施测。
3.7、所有控制点必须设专人保护，定期巡视，并且每月复核一次，使用前必须进行校核。 四．轴线及各控制线的放样 地面控制点布设完后，转角处线采用2″级电子经纬仪进行复测。各控制线间距离采用全站仪检测，经校核无误后进行施测，各工艺施测程序见第五项(轴线及高程点放样程序)。 4.1? 用。 4.2? 多次砼浇筑施工，在固定的竖向钢筋上抄测结构0.500mm控制点，以供结构施工标高控制，且必须校核无误。 4.5各层平面放出的细部小线，特别是柱、剪力墙的控制线必须校核无误，以便检查结构浇筑质量和以后的进一步施工。
4.6二次结构施工以原有控制轴线为准，引放其它墙体、门窗洞口尺寸。外窗洞口，采用经纬仪投测，以贯通控制线于外立面上，窗洞口标高的各层50线控制且外立面水平弹出贯通控制线，周圈闭合，保证窗口位置正确，上下垂直，左右对称一致。 4.7室内装饰面施工时，平面控制仍以结构施工控制线为依据，标高控制引测建筑50标高线，要求制校核。 4.8 五. 5.1 60 90 为1 5.2.1 标高。 5.3地上结构施工(－10.3以上) 结构施工中每层框架柱及梁板砼施工完毕，应检测建筑四大角偏差并记录，并弹出竖向轴线；填充墙体砌筑后也应测量外墙垂直偏差记录及并每层检查门窗洞口净空尺寸偏差，同一外立面同层窗洞口高低偏差及各层同一部位窗洞口水平位移，弹外墙窗口边线竖直通线。
房建测量放线 公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-
施工测量 测量控制是建筑结构施工的关键工序之一,垂直度、轴线和标高差是衡量工程质量的重要指标。为此本测量方案在准备期间,制定测量方案,布置有效控制点为施工提供依据。 一、平面控制施测方法及精度控制措施 1、平面控制桩的布置 根据业主提供的各测量基准点和施工控制点进行校核,以便确定该工程的每栋八大角点,并对该八点进行距离和角度闭合核对,再按设计要求将各轴线一一投出，并埋设牢固标桩,作好标志。 2、零米以上结构放线测量 在一层平面共布置4个控制点,并对控制点进行闭合,形成矩形测量控制网。 将经纬仪设于选定的控制点，投点于预埋铁板上,经检查无误后将各控制点基线和点准确刻于铁板上,符合要求后,选用激光铅直仪向上投点。 二、标高控制测量 散装平方仓控制测量基准点依建设单位提供的基准水准点进行引测。根据水准点将该工程的设计±O. 000点高程准确测于附近固定建筑物上(引测的±水准点不少于3个，且要自行闭合)作好明显标志，作为该工程控制标高的引测依据。 三、垂直度控制测量 本工程使用激光铅直仪来控制主体施工中的垂直度。 四、沉降观测
为了掌握工程地基的沉降情况，应在施工期内按期进行沉降观测，了解地基下沉量，根据建筑物结构形式和设计要求埋设沉降观测点，观测点的加工和埋设按设计图加工埋设。 观测周期安排:施工期间，主体施工时每砌筑3米高度观测一次，砌体及装修阶段每月进行一次沉降观测，封顶时观测一次，装修完观测一次。 沉降观测点及水准点埋设在建筑物外适当位置上，不易破坏并砌砖保护，上面用预制砼盖板盖上。每次观测完后，应及时整理有关沉降数据，提出观测结果成果表，交建设单位与监理单位保存。 五、观测精度 测量控制基准点是施工测量放线的依据，因此各基准点必须精确投出，用WILDT2经纬仪按两个测回测出，两测回之差不大于2mm，取中数为正确控制线，各控制基准点投出后，应根据图形关系检查角度、距离和方向相互关系，角度90°±5″，距离1/15000，各测量控制基线三点应在一条直线上，其偏不大于 2mm，标高精度为4mm，沉降观测其精度其闭合差不大于，若超出就进行现场调整，使之符合设计要求。 六、测量信息反馈 施工测量及沉降观察，依据施工测数据，进行计算及比较，观测精度其闭合差超出要求，应及时进行现场调整，并汇编成书面材料，向有关部门报告，作出相应的技术处理，待工程竣工后,施测数据,编制成成果表后,作为竣工资料的一部分交付。 七、常用仪器配置
施工测量放线资料 施工单位应将施工测量方案、红线桩的校核结果、水准点的引测结果填写施工测量放线报验表,附工程定位测量记录报项目监理部。编制时应注意其编制要求。 一、施工测量放线资料的编制要求 1、对测量放线控制成果及保护措施的检查 专业监理工程师应按下列要求对承包单位报送的测量放线控制成果及保 护措施进行检查,符合要求时，专业监理工程师对承包单位报送的施工测 量成果报验申请表予以签认： （1）检查承包单位专职测量人员的岗位证书及测量设备检定证书。 （2）复核控制桩的校核成果、控制桩的保护措施以及高程控制网、平面控制网和临时水准点的测量成果。 2、施工测量放线报验 （1）开工前的交桩复测及承包单位建立的控制网、水准系统的测量。 （2）施工过程中的施工测量放线。 3、开工前的审查程序 开工前的交桩复测及承包单位建立的控制网、水准点系统测量的审查 程序如下。 （1）根据专业监理师的指令,承包单位应填写施工测量方案报审表，采用施工组织设计(方案）报审表,将施工测量方案报送项目监 理机构审查确认。 （2）承包单位按批准的“施工测量方案”,对建设单位交给施工的红 线桩、水准点进行校核复测,并在施工场地设置平面坐标控制 网(或控制导线)及高程控制网后,填写施工测量放线报验申请 表，并附上相应的放线依据资料及测量放线成果(工程定位测 量及复测记录)，报项目监理机构审查。 （3）专业监理工程师审核承包单位专职测量人员的岗位证书及测 量设备检定证书、测量成果及现场查验桩、线的准确性及桩点、 桩位保护措施的有效性，符合规定时,予以签认，并在其工程定 位测量及复测记录签字盖章，完成交桩过程。 （4）当承包单位对交桩的桩位通过复测提出质疑时，应通过建设单 位邀请政府规定的规划勘察部门，复核红线桩及水准点测量的 成果，最终完成交桩过程,并通过工程洽商方式予以确认。 4、施工过程中的施工测量放线审查程序 （1）承包单位在测量放线完毕,应进行自检，合格后填写竣工测量 放线报验申请表,并附上放线的依据材料及放线成果表，报送 项目监理机构。 （2）专业监理工程师对施工测量放线报验申请表及附件进行审核, 并应实地检验放线进度是否符合规范及标准要求，经审核查验, 签认施工测量放线报验申请表,并在其基槽及各层放线测量及 复测记录签字盖章。 二、施工测量放线报验申请表 填表说明
房建施工资料全套表格
————————————————————————————————作者：————————————————————————————————日期：
目录 建设工程施工质量验收资料使用说明 (10) 工程概况 (12) 工程项目施工管理人员名单 (13) 施工现场质量管理检查记录 (14) 施工组织设计、施工方案审批表 (15) 技术交底记录 (16) 开工报告 (17) 工程竣工报告 (18) 图纸会审、设计变更、洽商记录汇总表 (19) 工程定位测量、复测记录 (20) 钢材合格证和复试报告汇总表 (21) 钢材检验报告 (22) 水泥出厂合格证、报告汇总表 (23) 水泥复试报告 (24) 砖（砌块）检验报告汇总表 (25) 烧结普通砖试验报告 (26) 加气砼砌块试验报告 (27) 混凝土空心砌块检验报告 (28) 混凝土外加剂（及其它材料）产品合格证、 (29) 混凝土外加剂试验报告 (30) 防水和保温材料合格证、复试报告汇总表 (31)
防水卷材试验报告 (32) 沥青试验报告 (33) 防水涂料试验报告 (34) 保温、隔热材料试验报告 (35) （其他）建筑材料合格证、复试报告汇总表 (36) 陶瓷彩色釉面砖试验报告 (37) 石子试验报告 (38) 砂子试验报告 (39) 建筑门窗（木门）出厂合格证 (40) 钢构件出厂合格证 (41) 混凝土试块试压报告汇总表 (42) 混凝土强度评定 (43) 结构实体混凝土强度评定 (44) 砂浆强度汇总评定表 (45) 钢筋连接试验报告、焊条（剂）合格证汇总表 (46) 土壤试验记录汇总表 (47) 钢筋隐蔽工程检查验收记录 (48) 隐蔽工程验收记录 (49) 地基验槽记录 (50) 地基处理记录 (51) 混凝土（其它）构件合格证汇总表 (52) 屋面泼水、淋水、蓄水试验记录 (53) （厕所、厨房、阳台等）有防水要求的地面泼水、蓄水试验记录 (54)
房建测量流程及方法Newly compiled on November 23, 2020
第一部分：房建测量放线的流程及方法一、施工前的准备 施工测量准备工作应包括：施工图审核、测量定位依据点的交接与检测、测量方案的编制与数据准备、测量仪器和工具的检验校正、施工场地测量等内容。 、施工测量前,应根据工程任务的要求，收集和分析有关施工资料，宜包括以下内容： （1）、城市规划、测绘成果； （2）、工程勘察报告； （3）、施工设计图纸与有关变更文件； （4）、施工组织设计或施工方案； （5）、施工场区地下管线、建（构）筑物等测绘成果。 、施工测量方案编制和测量数据准备 、施工测量方案是指导施工测量的技术依据，方案编制宜包括以下内容：（1）、工程概况； （2）、任务要求； （3）、施工测量技术依据、测量方法和技术要求； （4）、起始依据点的检测； （5）、建筑物定位放线、验线与基础以及±以上施工测量； （6）、安全、质量保证体系与具体措施； （7）、成果资料整理与提交。 注：根据施工测量任务的大小与复杂程度，可对上述内容简化。
、施工测量数据准备应包括以下内容： （1）、依据施工图计算施工放样数据； （2）、依据放样数据绘制施工放样简图。 （2）、施工测量放样数据和简图均应进行独立校核。 （3）、施工测量计算资料应及时整理、装订成册、妥善保管。 、测量仪器、量具的检验校正与维护 为保证测量成果准确可靠，测量仪器、量具应按国家计量部门或工程建设主管部门的有关规定进行检定，经检定合格后方可使用。 测量仪器和量具除按规定周期检定外，对经常使用的经纬仪、水准仪的主要轴系关系应在每项工程施工测量前进行检验校正，施工中还应每隔1～3个月进行定期检验校正。 测量仪器和量具的使用应按有关操作规程进行作业，并应精心保管，加强维护保养，使其保持良好状态。 、所有测量人员经培训合格后持证上岗。 测量时经常用到的图纸。 熟悉设计图纸，特别是建筑平面图纸是施工测量的主要依据，测设前应充分熟悉建筑物各种有关的设计图纸，便于了解施工建筑物与相邻地物的相互关系以及建筑物本身的内部尺寸和技术要求等，测时必须准确计算所测设的各种定位数据；测设所需要的图纸有： 总平面图：在总平面图上，就可以看到或计算设计建筑物与原有建筑物或测量控制点的三维坐标、BM点及相互之间的平面尺寸和高差，作为测设建筑物总体位置的依据，但要注意用地红线、道路红
目录 1、图纸自审记录---------------------------------------------------------------------------------------10 2、图纸会审记录---------------------------------------------------------------------------------------11 3、单位工程主要施工人员登记表------------------------------------------------------------------12 4、开工报告---------------------------------------------------------------------------------------------13 5、地基钎探记录---------------------------------------------------------------------------------------14 6、地基验槽记录---------------------------------------------------------------------------------------15 7、施工现场质量管理检查记录---------------------------------------------------------------------16 8、结构工程验收记录---------------------------------------------------------------------------------17 9、分部工程验收汇总表------------------------------------------------------------------------------19 10、单位(子单位)工程质量控制资料核查记录表-----------------------------------------------20 11、单位(子单位)工程安全和功能检验资料核查及主要功能抽查记录----------------------------------------------22 12、单位(子单位)工程观感质量检查记录--------------------------------------------------------23 13、施工单位竣工自检记录表----------------------------------------------------------------------24 14、单位(子单位)工程质量竣工验收记录表-----------------------------------------------------25 15、沉降观测记录-------------------------------------------------------------------------------------26 16、观测点、水准点布置图-------------------------------------------------------------------------27 17、S、P、T三者关系及沉降量曲线图----------------------------------------------------------28 18、混凝土工程施工记录----------------------------------------------------------------------------29 19、砂浆施工记录-------------------------------------------------------------------------------------39 20、隐蔽工程验收记录-------------------------------------------------------------------------------49 21、一般分项工程隐蔽检查验收记录-------------------------------------------------------------60 22、钢筋工程隐蔽检查验收记录表----------------------------------------------------------------71 23、砂浆强度检验评定表----------------------------------------------------------------------------93 24、混凝土强度检验评定表(非统计法)-----------------------------------------------------------94 25、混凝土强度检验评定表(未知方差统计法)--------------------------------------------------95 26、建筑防水工程施工报批表----------------------------------------------------------------------96 27、屋面、厕浴间蓄、淋水试验抽检记录表----------------------------------------------------97 28、厨房卫生间、屋面、墙面试水记录附图----------------------------------------------------98 29、施工日记-------------------------------------------------------------------------------------------99 30、工序交接班记录---------------------------------------------------------------------------------100 31、技术复核记录------------------------------------------------------------------------------------149 32、质量技术交底记录------------------------------------------------------------------------------178 33、成品、半成品登记表---------------------------------------------------------------------------219 34、工程质量事故报告表---------------------------------------------------------------------------220 35、职工伤亡事故报表------------------------------------------------------------------------------221 36、质量问题整改通知书---------------------------------------------------------------------------222 37、质量问题整改完成反馈单---------------------------------------------------------------------223 38、单位工程结构用水泥汇总表------------------------------------------------------------------226 39、单位工程钢筋接头汇总表---------------------------------------------------------------------227 40、单位工程钢材用料汇总表---------------------------------------------------------------------228 41、单位工程应用新型材料统计表---------------------------------------------------------------229 42、施工单位出具的工程质量合格证书---------------------------------------------------------230
施工测量放线资料施工单位应将施工测量方案、红线桩的校核结果、水准点的引测结果填写施工测量放线报验表，附工程定位测量记录报项目监理部。编制时应注意其编制要求。 一、施工测量放线资料的编制要求 1、对测量放线控制成果及保护措施的检查 专业监理工程师应按下列要求对承包单位报送的测量放线控制成果及保护措施进行检查，符合要求时，专业监理工程师对承包单位报送的施工测量成果报验申请表予以签认： （1）检查承包单位专职测量人员的岗位证书及测量设备检定证书。 （2）复核控制桩的校核成果、控制桩的保护措施以及高程控制网、平面控制网和临时水准点的测量成果。 2、施工测量放线报验 （1）开工前的交桩复测及承包单位建立的控制网、水准系统的测量。 （2）施工过程中的施工测量放线。 3、开工前的审查程序 开工前的交桩复测及承包单位建立的控制网、水准点系统测量的审查程序如下。 （1）根据专业监理师的指令，承包单位应填写施工测量方案报审表，采用施工组织设计（方案）报审表，将施工测量方案报送项目监理机构审查确认。 （2）承包单位按批准的“施工测量方案”，对建设单位交给施工的红线桩、水准点进行校核复测，并在施工场地设置平面坐标控制网（或控制导线）及 高程控制网后，填写施工测量放线报验申请表，并附上相应的放线依据资 料及测量放线成果（工程定位测量及复测记录），报项目监理机构审查。 （3）专业监理工程师审核承包单位专职测量人员的岗位证书及测量设备检定
证书、测量成果及现场查验桩、线的准确性及桩点、桩位保护措施的有效 性，符合规定时，予以签认，并在其工程定位测量及复测记录签字盖章， 完成交桩过程。 （4）当承包单位对交桩的桩位通过复测提出质疑时，应通过建设单位邀请政府规定的规划勘察部门，复核红线桩及水准点测量的成果，最终完成交桩过 程，并通过工程洽商方式予以确认。 4、施工过程中的施工测量放线审查程序 （1）承包单位在测量放线完毕，应进行自检，合格后填写竣工测量放线报验申请表，并附上放线的依据材料及放线成果表，报送项目监理机构。 （2）专业监理工程师对施工测量放线报验申请表及附件进行审核，并应实地检验放线进度是否符合规范及标准要求，经审核查验，签认施工测量放线报 验申请表，并在其基槽及各层放线测量及复测记录签字盖章。 二、施工测量放线报验申请表 填表说明 （1）承包单位施工测量放线完毕，自检合格后报项目监理机构复核确认。 （2）测量放线的专职测量人员资格及测量设备应是以经项目监理机构确认的。 （3）工程或部位的名称：工程定位测量填写工程名称、轴线、标高测量填写所测量项目部位名称。 （4）放线内容：指测量放线工作内容的名称，如轴线测量、标高测量等。 （5）专职测量人员（岗位证书编号）：指承担这次测量放线工作的专职测量人员及其岗位证书编号。 （6）备注：施工测量放线使用测量仪器的名称、型号、编号。 （7）测量放线依据材料及放线成果：依据材料是指施工测量方案、建设单位提供的红线桩、水准点等材料；放线成果指承包单位测量放线所放出的控制线及
房建工程测量的特点和方法 摘要：近年来，随着我国城市化发展脚步的加快，房建行业迎来迅速发展的时期，确保工程建设在高效优质的道路上健康发展成为时代向房建行业提出的新的 要求。同时，现代化、数字化的工程测量技术飞速发展，因其能够提供准确的测 量数据，直接为建设项目各工序服务，从而使施工的效率和准确性得到有力提升，保障房建工程的施工质量、进度和安全，在房建工程中得到了广泛的应用。因此，必须要保障测量技术的合理性以及科学性，从而保障房建工程的质量。 关键词：房建工程；测量；特点和方法 1房建工程中测量工作概述 1．1房建工程中测量工作的主要内容 房建工程测量工作的主要内容包括:规划设计阶段，为提供地形资料并建立施 工网，对房建施工进行整体测量控制;施工前，对原有房建物及拟建工程进行准确定位，使实物与设计图纸相结合;施工过程中，测量并合理安排大型房建机械安装位置;在施工各工序，标定房建物各部分位置的定位放线工作，进行施工与安装; 在工程竣工及使用运营管理阶段的测量工作，进行工程验收及监控工程安全状况。由此可见，测量技术贯穿整个房建工程各个阶段，是房建工程建设的重要环节。 1．2房建工程测量的特点 房建工程测量的特点:(1)测量团队要求高。工程建设的一系列过程都要求高质 精准，丝毫偏差都会影响结构安全，在复杂结构中尤为突出，一支具有过硬专业 技术的测量团队能够保障工程测量的质量和进度，因此在工程建设前必须对工程 测量团队专业技能进行及方案进行核查。(2)工作难度较大。对于高层房建工程来讲，由于房建高度的增高，测量工作难度加大。由于高层房建物的侧向刚度比较小，其本身施工过程会受到环境因素的影响，从而导致其高空测量控制网不够稳定，尤其是一些外形奇特的复杂结构，测量时通视有一定的困难。(3)测量设备要 求高。对于复杂空间结构，由于仪器在进行架设的时候，其本身具有一定的难度，往往需要一些特殊装置对其进行测量，应此，需对工程测量设备和仪器配设使用 要求较高。(4)测量精度要求高。由于房建工程在进行施工的时候可能需要进行现 场装配，从而选择流水施工，这对测量精度提出了更高的要求。由于高层房建工 程本身的结构特点，测量误差也可能会加大，因此必须提高测量的精度。为了提 高工程精度，必须要严格的按照相关规定和标准进行测量。 1．3房建工程对测量技术提出的要求 房建工程进行测量的时候必须要严格的按照设计要求对房建物的平面位置进 行标定，保障其正常的施工。施工时必须要做好测量工作，从而保障施工的各个 工序能够顺利衔接。测量数据具有指导性作用，也是保障其竣工验收和管理的主 要措施，对于房建物的质量和安全有着十分重要的影响。在进行测量的时候，必 须要结合具体项目以及任务要求进行科学、合理的安排，从中选择合适的方法进 行测量。 2工程房建过程中测量技术的具体应用 2．1控制点的布置及施测 在进行控制点布置的时候，必须要结合施工现场的实际情况，使用全站仪与 水准仪或利用GPS（静态）建立施工控制网，利用GPS（ＲTK）进行概略施放开 挖范围点。通常选择通视范围大，受干扰程度小，地点牢固的区域，以便于控制、检测、保护、施工。平面控制点力求进行均匀布设，从而保障其选择正倒境分中
房建工程测量专项施工方案
目录 1编制依据 (3) 2工程概况 (3) 3施工部署 (4) 3.1施测程序 (4) 3.2施工测量组织工作 (4) 4施工测量的基本要求 (4) 4.1施测原则 (4) 4.2准备工作 (5) 4.3控制点保护措施 (6) 4.4测量的基本要求 (8) 5工程定位与控制网测设 8 5.1工程定位 (8) 5.2平面控制网测设 (9)
5.3高程控制网的布设 (10) 6基础测量 (12) 6.1基础平面轴线投测方法 (12) 6.2士0.000以下部分标高控制 (13) 7主体结构施工测量 (14) 7.1平面控制网的测设 (14) 7.2激光经纬仪选型 (16) 7.3基准线竖向投测方法及技术要求 (16) 7.4标高竖向传递 (18) 8工程重点部位的测量控制方法 (19) 8.1建筑物大角铅直度的控制 (19) 8.2墙、柱施工精度测量控制方法 (19) 8.3门、窗洞口测量控制方法 (19) 8.4电梯井施工测量控制方法 (20) 9质量保证措施 (20) 10施测安全及仪器管理 (22)
1编制依据 1.1由湖北佳境建筑设计有限公司设计的施工图纸 1.2土建工程施工涉及的有效国家建筑工程施工质量验收规范和规程: 《工程测量规范》（GB50026-93） 《建筑施工测量手册》 1.3 GB50300-2002建筑工程施工质量验收统一标准 2工程概况 本工程位于独山县毋敛大道环东路。包含望月楼、黑神庙、状元桥。
3施工部署 3.1施测程序 准备工作测量作业 自检报验 合格合格进入下道工序 3.2施工测量组织工作 由项目技术部专业测量人员成立测量小组，根据给定的坐标点和高程控制点进行工程定位、建立轴线控制网。按规定程序检查验收，对施测组全体人员进行详细的图纸交底及方案交底，明确分工，所有施测的工作进度及逐日安排，由组长根据项目的总体进度计划进行安排。 4施工测量的基本要求 4.1施测原则 4.1.1 严格执行测量规范；遵守先整体后局部的工作程序，先确定平面控制网，后以控制网为依据，进行各局部轴线的定位
