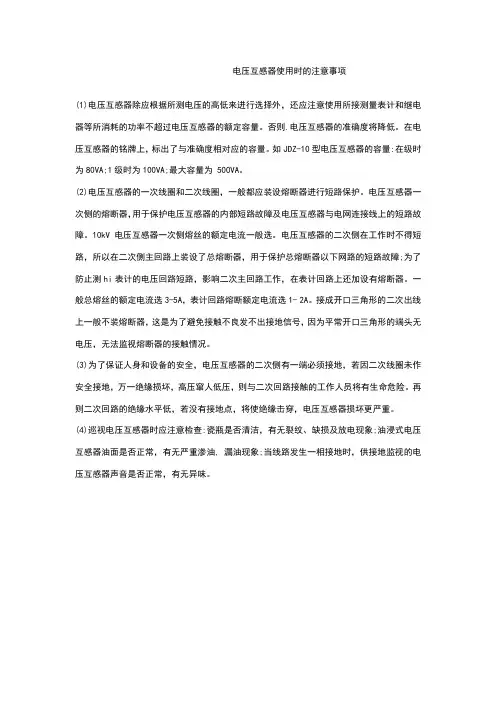

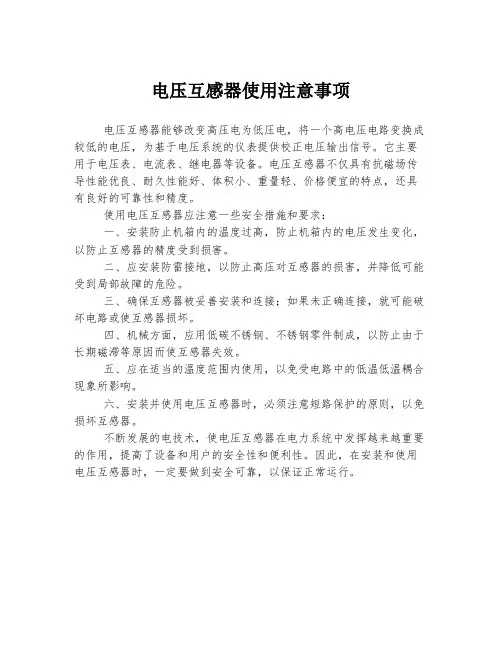

电压互感器使用指南
1.电压互感器在投入运行前要按照规程规定的项目进行试验检查。例如，测极性、连接组别、摇绝缘、核相序等。
2.电压互感器的接线应保证其正确性，一次绕组和被测电路并联，二次绕组应和所接的测量仪表、继电压互感器电保护装置或自动装置的电压线圈并联，同时要注意极性的正确性。
3.接在电压互感器二次侧负荷的容量应合适，接在电压互感器二次侧的负荷不应超过其额定容量，否则，会使互感器的误差增大，难以达到测量的正确性。
4.电压互感器二次侧不允许短路。由于电压互感器内阻抗很小，若二次回路短路时，会出现很大的电流，将损坏二次设备甚至危及人身安全。电压互感器可以在二次侧装设熔断器以保护其自身不因二次侧短路而损坏。在可能的情况下，一次侧也应装设熔断器以保护高压电网不因互感器高压绕组或引线故障危及一次系统的安全。
5.为了确保人在接触测量仪表和继电器时的安全，电压互感器二次绕组必须有一点接地。因为接地后，当一次和二次绕组间的绝缘损坏时，可以防止仪表和继电器出现高电压危及人身安全。
电流互感器和电压互感器的正确使用指南
电流互感器的正确使用
(1)根据被测电流的大小选择电流互感器的额定电流比，也就是要使电流互感器的初级额定电流大于被测电流。这是在选择电流互感器中最需要注意的一点。此外要注意电流互感器的
额定电压大小，选择时要与使用它的线路电压相适应。
(2)与电流互感器配套使用的交流电流表应选5安的量程。通常与电流互感器配套用的此式电流表的刻度是按电流互感器的初级线圈额定电流标度的。这样的电流表标明了应该配用的电流互感器的额定变流比，在选用这种电流表时，就一定要和相应的电流互感器配套使用。
(3)注意使测量仪表所消耗的功率不要超过电流互感器的额定容量。
(4)电流互感器的初级串联接入被测电路，而它的次级则与测旦仪表连接。
(5)电流互感器次级和铁芯都要可靠地接地。
(6)电流互感器次级绝对不容许开路。
电压互感器的正确使用
(1)在选择互感器时，主要根据被测电压的高低选择电压互感器的额定变压比，也就是应该使所选用的电压互感器初级线圈的额定电压大于被测电压。
(2)与电压互感器配套使用的测量仪表一殷应选100 伏的交流电压表。为了读数方便起见，通常盘式电压表是按所选用电压互感器的初级线圈额定电压刻度的，而在此仪表上标明了所需配用的电压互感器规格。因此我们选用这种电压表时就一定要选用相应的电压互感器来配套使用。
(3)测量仪表所消耗的功率不要超过电压互感器的额定容量，否则将使互感器误差加大。
(4)电压互感器的初级线圈与被测电压的电路并联，而它的次级线圈则与测量仪表联接。
(5)电压互感器的初级线圈和次级线圈都要按保险丝，以防止意外的短路事故。电压互感器的次级线圈是不容许短路的，否则互感器将因过热而烧坏。
(6)电压互感器的次级线圈、铁芯和外壳都要可靠地接地，这样，即使在绕组绝缘损纠;时，次级线圈一方对地的电压也不会升高，以前保人身和设备安全。
深入浅出单相及三相四线电能表互感器接线（1）
单相及三相四线电能表互感器接线（2）
电流互感器比率是200∕5，就是说如果一次流过200A的电流，二次就相应有5A的电流，它的“变流比”是200÷5＝40（倍）。因此该电度表的实际用电量，以电表读数电量（当月减上月）×40即是。
配电柜上电流表与互感器的接线图
接线图如下：
1、上图是三个电流互感器的接线图；
2、下图是两个电流互感器的接线图。
根据：Ia+Ib+Ic=0
所以：Ia+Ic=-Ib
故：绿色电流表指示B相电流。
这种电路在你用的电表盖上就有。
前言，电压互感器电力系统中通常有四种接线方式，电压互感器接线接地、相位等必须按严格的接法，并且电压互感器二次侧严禁短路。 1）Vv接线方式：广泛用于中性点绝缘系统或经消弧线圈接地的 35KV及以下的高压三相系统，特别是10KV三相系统，接线来源于三角形接线，只是“口”没闭住，称为Vv接，此接线方式可以节省一台电压互感器，可满足三相有功、无功电能计量的要求，但不能用于测量相电压，不能接入监视系统绝缘状况的电压表。 （2）Y,yn接线方式：主要采用三铁芯柱三相电压互感器，多用于小电流接地的高压三相系统，二次侧中性接线引出接地，此接线为了防止高压侧单相接地故障，高压侧中性点不允许接地，故不能测量对地电压。信息请登录：输配电设备网 （3）YN,yn接线方式：多用于大电流接地系统。 （4）YN,yn,do接线方式：也称为开口三角接线，在正常运行状态下，开口三角的输出端上的电压均为零，如果系统发生一相接地时，其余两个输出端的出口电压为每相剩余电压绕组二次电压的3倍，这样便于交流绝缘监视电压继电器的电压整定，但此接线方式在10KV及以下的系统中不采用。 一、一个单相电压互感器接线方式 一个单相电压互感器接线方式
一个单相电压互感器的接线，用于对称的三相电路，二次侧可接仪表和继电器。 二、两个单相电压互感器互V/V型的接线方式 两个单相电压互感器互V/V型的接线方式 两个单相电压互感器的V/V形接线，可测量线电压，但不能测相电压，它广泛应用在20kV以下中性点不接地或经消弧线图接地的电网中。
电压互感器接线图之vv接法实物图：
JDZ-10电压互感器JDZJ-10电压互感器接线实物图
电压互感器使用指南 1.电压互感器在投入运行前要按照规程规定的项目进行试验检查。例如，测极性、连接组别、摇绝缘、核相序等。 2.电压互感器的接线应保证其正确性，一次绕组和被测电路并联，二次绕组应和所接的测量仪表、继电压互感器电保护装置或自动装置的电压线圈并联，同时要注意极性的正确性。 3.接在电压互感器二次侧负荷的容量应合适，接在电压互感器二次侧的负荷不应超过其额定容量，否则，会使互感器的误差增大，难以达到测量的正确性。 4.电压互感器二次侧不允许短路。由于电压互感器内阻抗很小，若二次回路短路时，会出现很大的电流，将损坏二次设备甚至危及人身安全。电压互感器可以在二次侧装设熔断器以保护其自身不因二次侧短路而损坏。在可能的情况下，一次侧也应装设熔断器以保护高压电网不因互感器高压绕组或引线故障危及一次系统的安全。 5.为了确保人在接触测量仪表和继电器时的安全，电压互感器二次绕组必须有一点接地。因为接地后，当一次和二次绕组间的绝缘损坏时，可以防止仪表和继电器出现高电压危及人身安全。 电流互感器和电压互感器的正确使用指南 电流互感器的正确使用 (1)根据被测电流的大小选择电流互感器的额定电流比，也就是要使电流互感器的初级额定电流大于被测电流。这是在选择电流互感器中最需要注意的一点。此外要注意电流互感器的
额定电压大小，选择时要与使用它的线路电压相适应。 (2)与电流互感器配套使用的交流电流表应选5安的量程。通常与电流互感器配套用的此式电流表的刻度是按电流互感器的初级线圈额定电流标度的。这样的电流表标明了应该配用的电流互感器的额定变流比，在选用这种电流表时，就一定要和相应的电流互感器配套使用。 (3)注意使测量仪表所消耗的功率不要超过电流互感器的额定容量。 (4)电流互感器的初级串联接入被测电路，而它的次级则与测旦仪表连接。 (5)电流互感器次级和铁芯都要可靠地接地。 (6)电流互感器次级绝对不容许开路。 电压互感器的正确使用 (1)在选择互感器时，主要根据被测电压的高低选择电压互感器的额定变压比，也就是应该使所选用的电压互感器初级线圈的额定电压大于被测电压。 (2)与电压互感器配套使用的测量仪表一殷应选100 伏的交流电压表。为了读数方便起见，通常盘式电压表是按所选用电压互感器的初级线圈额定电压刻度的，而在此仪表上标明了所需配用的电压互感器规格。因此我们选用这种电压表时就一定要选用相应的电压互感器来配套使用。 (3)测量仪表所消耗的功率不要超过电压互感器的额定容量，否则将使互感器误差加大。 (4)电压互感器的初级线圈与被测电压的电路并联，而它的次级线圈则与测量仪表联接。 (5)电压互感器的初级线圈和次级线圈都要按保险丝，以防止意外的短路事故。电压互感器的次级线圈是不容许短路的，否则互感器将因过热而烧坏。 (6)电压互感器的次级线圈、铁芯和外壳都要可靠地接地，这样，即使在绕组绝缘损纠;时，次级线圈一方对地的电压也不会升高，以前保人身和设备安全。 深入浅出单相及三相四线电能表互感器接线（1）
电压互感器： 工作原理： 其工作原理与变压器相同，基本结构也是铁心和原、副绕组。特点是容量很小且比较恒定，正常运行时接近于空载状态。 电压互感器本身的阻抗很小，一旦副边发生短路，电流将急剧增长而烧毁线圈。为此，电压互感器的原边接有熔断器，副边可靠接地，以免原、副边绝缘损毁时，副边出现对地高电位而造成人身和设备事故。 测量用电压互感器一般都做成单相双线圈结构，其原边电压为被测电压（如电力系统的线电压），可以单相使用，也可以用两台接成V-V形作三相使用。实验室用的电压互感器往往是原边多抽头的，以适应测量不同电压的需要。供保护接地用电压互感器还带有一个第三线圈，称三线圈电压互感器。三相的第三线圈接成开口三角形，开口三角形的两引出端与接地保护继电器的电压线圈联接。 正常运行时，电力系统的三相电压对称，第三线圈上的三相感应电动势之和为零。一旦发生单相接地时，中性点出现位移，开口三角的端子间就会出现零序电压使继电器动作，从而对电力系统起保护作用。
上图中两个尖尖一个接电压，一个接地，就形成了一次绕组，类似变压器，再有二次绕组接出来即可以。对于三个单相的电压互感器来说，每一相一端都接地，就形成了三相星型连接方式，这个接地就是PT的一次接地，即工作接地，主要作用是将中性点电位统一拉到地电位。使对地相对电压能准确统一的测量。 二次绕组必须接地，是安全接地，即：为防止高低电压绕组间绝缘击穿造成设备和人身事故，二次侧必须接地。 电磁式电压互感器
电容式电压互感器 为了获得理想的电压源，在网络中串入非线性补偿电感线圈L；为抗干扰，减少互感器开口三角形绕组的不平衡电压，提高零序保护装置的灵敏度，增设一个高频阻断线圈L’，为了抑制谐振的产生，常在互感器二次侧接入D阻尼器。
电压互感器（Potential Transformer 简称PT，Voltage Transformer简称VT）和变压器类似，是用来变换电压的仪器。但变压器变换电压的目的是方便输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位；而电压互感器变换电压的目的，主要是用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安，最大也不超过一千伏安。 民熔电压互感器产品介绍 JDZ-10高压电压互感器 10kv半封闭式电压互感器0.5级羊角型 JDZX10-10电压互感器 10KV户内高压柜保护用REL10-10互感器
JDZ9-10电压互感器
电压互感器和变压器的基本结构非常相似，它也有两个绕组，一个称为一次绕组，另一个称为二次绕组。两个绕组都安装或缠绕在铁芯上。两个绕组之间以及绕组和铁芯之间有绝缘，因此两个绕组之间以及绕组和铁芯之间存在电隔离。 电压互感器运行时，一次绕组N1与线路回路连接，二次绕组N2与仪表或继电器连接。因此，在测量高压线上的电压时，虽然一次电压很高，但二次电压很低，可以保证操作人员和仪器的安全。 其工作原理与变压器相同，基本结构为铁芯、一次绕组和二次绕组。其特点是容量很小且相对恒定，在正常运行时接近空载状态。 电压互感器本身的阻抗很小。一旦二次侧短路，电流会迅速增加并烧坏线圈。因此，电压互感器的一次侧用熔断器连接，二次侧可靠接地，以避免一次侧和二次侧绝缘损坏时，二次侧对地高电位造成人身和设备事故 测量用电压互感器一般都做成单相双线圈结构，其原边电压为被测电压（如电力系统的线电压），可以单相使用，也可以用两台接成V-V形作三相使用。实验室用的电压互感器往往是原边多抽头的，以适应测量不同电压的需要。供保护接地用电压互感器还带有一个第三线圈，称三线圈电压互感器。
电压互感器接线图 电压互感器（Potential Transformer 简称PT，Voltage Transformer简称VT）和变压器类似，是用来变换电压的仪器。但变压器变换电压的目的是方便输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位； 而电压互感器变换电压的目的，主要是用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安，最大也不超过一千伏安。词条介绍了其基本结构、工作原理、主要类型、接线方式、注意事项、异常与处理、以及铁磁谐振等。 民熔电压互感器简介： JDZ-10高压电压互感器 10kv 半封闭式 0.5级 羊角型
特点：体积小精度高纯铜线圈一体成型安全可靠环氧材质优质钢片 电压互感器的电力系统通常有四种接线方式。电压互感器的接地和相位必须严格连接，严禁电压互感器二次侧短路。1、单相电压互感器接线方式 一个单相电压互感器接线方式一个单相电压互感器的接线，用于对称的三相电路，二次侧可接仪表和继电器。二、两个单相电压互感器互V/V型的接线方式
两台单相电压互感器的V/V接线方式可以测量线电压，但不能测量相电压。广泛应用于20kV以下中性点不接地或经消弧图接地的电网。3、三台单相电压互 感器Y0/Y0接线方式 三个单相电压互感器Y0/Y0型的接线方式可供给要求测量线电压的仪表和继电器，以及要求供给相电压的绝缘监察电压表。四、三个单相三绕组电压互感器或一个三相五柱式三绕组电压互感器接成Y0/Y0/Δ型

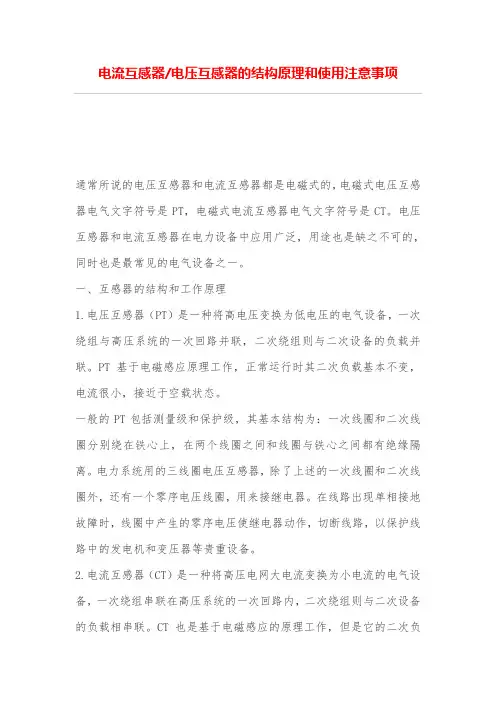

电流互感器作用及工作原理_电压互感器的作用及工作原理_电压互感器和电流互感器的区别 电力系统为了传输电能，往往采用交流电压、大电流回路把电力送往用户，无法用仪表进行直接测量。互感器的作用，就是将交流电压和大电流按比例降到可以用仪表直接测量的数值，便于仪表直接测量，同时为继电保护和自动装置提供电源，所以说电压互感器与电流互感器在电力系统中起到了非常的大的作用，而本文要介绍的就是电压互感器与电流互感器的区别以及如何使用电压互感器测量交流电路线电压。 电流互感器作用及工作原理 电流互感器的主要所用是用来将交流电路中的大电流转换为一定比例的小电流（我国标准为5安倍），以供测量和继电保护只之用。大家应该知道在发电、变电、输电、配电过程中由于用电设备的不同，电流往往从几十安到几万安都有，而且这些电路还可能伴随高压。那么为了能够对这些线路的电路进行监控、测量，同时又要解决高压、高电流带来的危险，这时就需要用到电流互感器了。有些人可能见过电工用的钳形表，这是一种用来测量交流电流的设备，它那个“钳”便是穿心式电流互感器。
电流互感器的结构如下图所示，可用它扩大交流电流表的量程。在使用时，它的原线圈应与待测电流的负载线路相串联，副边线圈则与电流表串接成闭合回路，如图中右边的电路图所示。 电流互感器的原线圈是用粗导线绕成，其匝数只有一匝或几匝，因而它的阻抗极小。原线圈串接在待测电路中时，它两端的电压降极小。副线圈的匝数虽多，但在正常情况下，它的电动势E2并不高，大约只有几伏。 由于I1/I2=K i（Ki称为变流比）所以I1=K i*I2
由此可见，通过负载的电流就等于副边线圈所测得的电流与变流比K i之乘积。如果电流表同一只专用的电流互感器配套使用，则这安培表的刻度就可按大电流电路中的电流值标出。电流互感器次级电流最大值，通常设计为标准值5A。不同的电流的电路所配用的电流互感器是不同的，其变流比有10/5、20/5、30/5、50/5、75/5、100/5等等。 为了安全起见，电流互感器副线圈的一端和铁壳必须接地。 电流互感器规格型号识别方法 电流互感器的型号是由2～4位拼音字母及数字组成。通常能表示出电流互感器的线圈型式、绝缘种类、导体的材料及使用场所等。横线后面的数字表示绝缘结构的电压等级（4级）。电流互感器型号中字母的含义如下： L：在第一位，表示电流互感器；
电压互感器V-V接线正确与错误接法(图) 发布日期：2008-5-21 浏览次数：622 图1、图2是正确的Vv接法，但图3是VΛ接法，AB、C B两相电压反向了180°，所以V变成v后，反相成对顶状态。故，图3不是Vv接法。
常用电压互感器的接线 电压互感器在三相电路中常用的接线方式有四种，如下图 1．一个单相电压互感器的接线，用于对称的三相电路，二次侧可接仪表和继电器，如图1（a）。 2．两个单相电压互感器的V/V形接线，可测量线电压，但不能测相电压，它广泛应用在20kV以下中性点不接地或经消弧线图接 地的电网中。如图1（b）。 3．三个单相电压互感器接成Y0/Y0形，如图1（c）。可供给要求测量线电压的仪表和继电器，以及要求供给相电压的绝缘监察电 压表。 4．一台三相五芯柱电压互感器接成Y0/Y0/Δ（开口三角形），如图1（d）所示。接成Y0形的二次线圈供电给仪表、继电器及绝缘监察电压表等。辅助二次线圈接成开口三角形，供电给绝缘监察电压继电器。当三相系统正常工作时，三相电压平衡，开口三角形两端电压为零。当某一相接地时，开口三角形两端出现零序电压，使绝缘监察电压继电器动作，发出信号。 V/V型的接线图分析 V/V连接的两个电压互感器二次侧两个开口端之间的电压与其一次侧的两个开口端电压存在对应的相量关系。也就是说，二次侧两个开口端及公共端之间的电压也同样满足电源三相电压的关系。因此，虽然“B相无电压”（未施加任何电压），输出端的电量仍然是三相电量。左图是正确接线，从相量图看三相平衡；右图是错误接线，从相量图看三相不平衡。
根据ab和ub的线电压可以计算出ca线电压，。若二次侧ab相接反，从相量图看，则ca 线电压变为。 电压互感器几种常见接地点的作用 一次侧中性点接地 由三只单相电压互感器组成星形接线时，其一次侧中性点必须接地。如下图所示。因为电压互感器在系统中不仅有电压测量，而且 还起继电保护的作用。
在供电用电的线路中电流电压大大小小相差悬殊从几安到几万安都有。为便于二次仪表测量需要转换为比较统一的电流，另外线路上的电压都比较高如直接测量是非常危险的。电流互感器就起到变流和电气隔离作用。 较早前，显示仪表大部分是指针式的电流电压表，所以电流互感器的二次电流大多数是安培级的（如5A等）。当今电量测量大多数字化，而计算机的采样的信号一般为毫安级（0-5V、4-20mA等）。微型电流互感器二次电流为毫安级，主要起大互感器与采样之间的桥梁作用。 微型电流互感器称之为“仪用电流互感器”。（“仪用电流互感器”有一层含义是在实验室使用的多电流比精密电流互感器，一般用于扩大仪表量程。） 电流互感器原理线路图微型电流互感器与变压器类似也是根据电磁感应原理工作，变压器变换的是电压而微型电流互感器变换的是电流罢了。绕组N1接被测电流，称为一次绕组（或原边绕组、初级绕组）；绕组N2接测量仪表，称为二次绕组（或副边绕组、次级绕组）。 微型电流互感器一次绕组电流I1与二次绕组I2的电流比，叫实际电流比K。微型电流互感器在额定工作电流下工作时的电流比叫电流互感器额定电流比，用Kn表示。Kn=I1n/I2n 艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有 10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。 如需进一步了解相关低压配电产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城https://www.doczj.com/doc/0b3591998.html,。
电压互感器和电流互感器都是一种特殊的变压器，它们的应用主要是保护测量仪表和继电器，同时使二次侧设备小型化，那么电压互感器的原理和作用具体是什么呢？ 电压互感器的工作原理和特性 电压互感器可分为电磁式和电容分压式两种，电压等级在220kV 及以下时多为电磁式，那么就以电磁式介绍。 1.工作原理 电压互感器利用了电磁感应原理，在闭合的铁芯上，绕有两个不同匝数、相互绝缘的绕组，接入电源侧的是一次绕组N1，输出侧是二次绕组N2。 当一次绕组加有电压时，绕组就会有交流电流通过，铁芯中就会产生与电源频率相同的交变磁通￠1，由于一次绕组和二次绕组在一个铁芯上，根据电磁感应定律，在二次绕组会产生频率相同到数值不同的感应电动势E2。因为匝数的不同导致两个绕组的感应电动势不同，具体数值关系就是：N1/N2=U1/U2根据国标，电压互感器二次侧输出电压值是100V。 2.电压互感器特性 电压互感器一次电压不受二次负荷的影响。 电压互感器二次侧仪表或继电器的电压线圈阻抗很大，通过的电流很小，因此电压互感器正常工作时接近空载状态。
电压互感器二次侧不能短路，因为短路后二次侧会产生很大的短路电流，会烧毁电压互感器，所以一般电压互感器一次、二次侧装设熔断器用于短路保护。 电压互感器接线 电压互感器有单相和三相两种，三相电压互感器一般只有20kV 以下电压等级。 单相电压互感器：两台单相互感器接成Vv接线，三台单相电压互感器接成开口三角形。 三相电压互感器：一台三相三柱式接成Yy0接线，用于测量线电压。 结束语 电压互感器和电流互感器原理一样都是利用了电磁感应原理，通过“电生磁”和“磁生电”将高电压转化成低电压，将大电流转化成小电流，使二次侧设备（测量仪表和继电器）都能小型化，同时也能使工作人员原理高压，保障人身安全。
常用电压互感器的接线 电压互感器在三相电路中常用的接线方式有四种，如下图 1．一个单相电压互感器的接线，用于对称的三相电路，二次侧可接仪表和继电器，如图1（a）。 2．两个单相电压互感器的V/V形接线，可测量相间线电压，但不能测相电压，它广泛应用在20kV以下中性点不接地或经消弧线图接地的电网中。如图1（b）。 3．三个单相电压互感器接成Y0/Y0形，如图1（c）。可供给要求测量线电压的仪表和继电器，以及要求供给相电压的绝缘监察电压表。 4．一台三相五芯柱电压互感器接成Y0/Y0/Δ（开口三角形），如图1（d）所示。接成Y0形的二次线圈供电给仪表、继电器及绝缘监察电压表等。辅助二次线圈接成开口三角形，供电给绝缘监察电压继电器。当三相系统正常工作时，三相电压平衡，开口三角形两端电压为零。当某一相接地时，开口三角形两端出现零序电压，使绝缘监察电压继电器动作，发出信号。
V/V型的接线图分析 V/V连接的两个电压互感器二次侧两个开口端之间的电压与其一次侧的两个开口端电压存在对应的相量关系。也就是说，二次侧两个开口端及公共端之间的电压也同样满足电源三相电压的关系。因此，虽然“B相无电压”（未施加任何电压），输出端的电量仍然是三相电量。左图是正确接线，从相量图看三相平衡；右图是错误接线，从相量图看三相不平衡。 图1 （正确）图2（错误） 图3 根据ab和ub的线电压可以计算出ca线电压，。若二次侧ab相接反，从相量图看，则ca线电压变为。
电压互感器几种常见接地点的作用 一次侧中性点接地 由三只单相电压互感器组成星形接线时，其一次侧中性点必须接地。如下图所示。因为电压互感器在系统中不仅有电压测量，而且还起继电保护的作用。 当系统中发生单相接地时，系统中会出现零序电流。如果一次侧中性点没有接地，那么一次侧就没有零序电流通路，二次侧开口三角形线圈两端也就不会感应出零序电压，继电器KV就不会动作，发不出接地信号。 对于三相五柱式电压互感器，其一次侧中性点同样要接地。 由两只单相电压互感器组成的V-V形接线时，其一次侧是不允许接地的，因为这相当于系统的一相直接接地。而应在二次中性点接地，如下图所示。 二次侧接地 电压互感器二次侧要有一个接地点，这主要是出于安全上的考虑。当一次、二次侧绕组间的
电压互感器接线图及含义 电压互感器的含义：
双绕组和三绕组电压互感器的结构： 供测量用的电压互感器，一般都做成单相双绕组结构.当两端绝缘等级相同时，可以单相使用，也可以组合起来作三相使用。对这种电压互感器的主要技术要求是保证必要的准确级。 供接地保护用的电压互感器还具有一个辅助二次绕组，称三绕组电压互感器。三相的辅助二次绕组结成开口三角形，一旦系统发生单相接地时中性点出现位移，辅助二次绕组上会出现一个零序电压，所以辅助二次绕组现称零序电压线组。 三绕组电压互感器一般做成单相，做成三相时应采用三相五拄式(三相三柱旁扼式)铁心，且电压在10kv及以下，这是为了提供零序磁通的回路。对于这种电压互感器，零序电压绕组的准确级要求不高，一般为3B级或6B级，以保证开口三角端子电压在一定范围之内，但要求具有一定的过励磁特性。 三相五柱式电压互感器与单相电压互感器： 三相五柱设计是高压侧Y0接线，低压侧是Y0（三柱） +开口三角（两柱） 低压侧是Y0（三柱）用于线电压和相电压的测量，中性点接地系统。不接地系统只能测线电压，无专用计量PT时，供计量表计电压量。 开口三角（两柱）在开口三角接有电压继电器，用于监视开口三角电压，检测系统的整体绝缘，用来反映系统发生接地时的零序电压。当开口三角电压达到启动值时，提供给保护需要的零序电压。小接地电流系统通常用于发信号。 这种互感器只限制制成10KV以下电压等级。应用于10KV以下系统。其优点是投资小，接线简单，操作及运行维护方便；其缺点是只发出系统接地的无选择性预告信号，不能确切判定发生接地的故障线路，运行人员需要通过拉路分割电网的方法来进一步判定故障线路，影响了非故障线路的连续供电。该装置的优点是以牺牲非故障线路的供电可靠性为代价的。 当然两个或三个同型号同规格单相互感器也可以组合来测量线电压、相电压或继电器保护之用。以及和电度表、功率表组合量电用。电压等级可以比集成的五柱式做得更高，且可以灵活配置，适用范围更广。
电磁式电压互感器(VT)和电容式电压互感器(CVT)的定义及区别 电磁式电压互感器其工作原理与变压器相同，基本结构也是铁心和原、副绕组。特点是容量很小且比较恒定，正常运行时接近于空载状态。 电容式电压互感器由串联电容器抽取电压,再经变压器变压。CVT可防止因铁芯饱和引起铁磁谐振 电磁式多用于220kV及以下电压等级。电容式一般用于110KV以上的电力系统，330～700kV超高压较多。 电容式电压互感器是由串联电容器抽取电压,再经变压器变压作为表计、继电保 护等的电压源的电压互感器电感式是线圈式的和变压器一样 电容式电压互感器时电容分压后通过电磁式电压互感器二次分压将二次额定电 压规范到100V，57.7V，作用和电磁式电压互感器一样，但前者具有康铁磁谐 振功能，且呈容性可提高系统功率因数，也可用于载波通讯。电容式电压抽取装置就是电容分压器，其输出容量很小只能接输入阻抗大的测量设备，输出电压一般很小，负载能力很差。 电压互感器的工作原理 在测量交变电流的大电压时,为能够安全测量在火线和地线之间并联一个变压器(接在变压器的输入端),这个变压器的输出端接入电压表,由于输入线圈的匝数大 于输出线圈的匝数,因此输出电压小于输入电压,电压互感器就是降压变压器. 电流互感器的工作原理 在测量交变电流的大电流时,为能够安全测量在火线(或地线)上串联一个变压器(接在变压器的输入端),这个变压器的输出端接入电流表,由于输入线圈的匝数小 于输出线圈的匝数,因此输出电流小于输入电流(这时的输出电压大于输入电压, 但是由于变压器是串联在电路中所以输入电压很小,输出电压也不大),电流互感 器就是升压(降流)变压器.
目录 1. 概述 (2) 2. 电压互感器 (2) 2.1. 基本介绍 (2) 2.2. 主要类型 (3) 2.3. 工作原理 (3) 2.4. 注意事项 (4) 2.5. 铭牌标志 (5) 2.6. 基本作用 (5) 2.7. 接线方式 (5) 2.8. 常见异常 (6) 3. 电流互感器 (7) 3.1. 基本介绍 (7) 3.2. 基本原理 (7) 3.3. 型号参数 (8) 3.4. 使用原则 (10) 3.5. 校验方法 (11) 3.6. 注意事项 (12)
1.概述 互感器在供配电系统中主要分为两种：电压互感器和电流互感器。 在供配电系统中，大电流、高电压有时不能直接用电流表和电压表来测量，必须通过互感器按比例减小后测量。互感器的内部结构就是变压器。按照变压器的原理运行。 互感器和变压器的工作原理相同,都是运用电磁感应原理来工作的.变压器的作用是将一种等级的电压变换成另一种等级的同频率的电压,它只能实现电压的变换,不能实现功率的变换.互感器分为电压互感器和电流互感器.电压互感器的作用是供给测量仪表,继电器等电压,从而正确的反映一次电气系统的各种运行情况.使测量仪表,继电器等二次电气系统与一次电气系统隔离,以保证人员和二次设备的安全,将一次电气系统的高电压变换成同意标准的低电压值(100 伏,100/1.732伏,100/3伏). 电力互感器的作用与电压互感器的作用基本相同,不同的就是电流互感器是将一次电气系统的大电流变换成标准的5安或1安供给继续电器,测量仪表的电流线圈。 2.电压互感器 2.1.基本介绍 电压互感器是一个带铁心的变压器。它主要由一、二次线圈、铁心和绝缘组成。当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。电压互感器将高电压按比例转换成低电压，即100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等；主要是电磁式的（电容式电压互感器应用广泛），另有非电磁式的，如电子式、光电式。 电压互感器（Potential transformer 简称PT，也简称TV）和变压器很相像，都是用来变换线路上的电压。但是变压器变换电压的目的是为了输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位；而电压互感器变换电压的目的，主要是用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和
TYD110/3— 电容式电压互感器 杨京线C 相 安装使用说明书 湖南电力电瓷电器厂 0. 02H 0.015H
产品安装使用前，请认真阅读本说明书。 1 主要用途与适用范围 1.1 本系列电容式电压互感器（即CVT以下简称互感器）适用于额定电压110kV、220kV，额定频率50Hz的中性点有效接地系统，作电压、电能测量及继电保护之用，并可兼作载波通讯。 1.2 注：型号中带“H”或“W”的产品适用于污秽程度为Ⅲ级的火电厂、电站及其它污秽等级类同的电站，其爬电比距大于2.5cm/kV；不带“H”或“W”的产品适用于Ⅱ级的污秽环境，其爬电比距大于2.0cm/kV（按系统最高电压计算）。
2 使用环境 2.1 温度类别：-25/B，-40/B 2.2 海拔：不超过1000m 2.3 风速：不超过150km/h 2.4 地震：烈度不超过8度 3 主要技术性能 3.1 额定电压比 110000/3/100/3/100/3/100， 3.2 额定中间电压：19.05kV 3.3 设备最高工作电压：126 kV 3.4 电容及电容偏差见表1： 表 1 3.5 极性：减极性 3.6 额定电压因数：1.2倍连续，1.5倍30S
3.7 中间变压器连接组标号：1/1/1/1-12-12-12 3.8 准确级次组合：0.2/0.5/3P 3.9 标准准确级下的额定输出见表2： 表 2 注：负荷的功率因数为0.8（滞后）。 3.10 误差限值 在规定的条件下，互感器的二次绕组和剩余电压绕组的电压误差和相角差的限值符合表3规定： 表 3
3.11 绝缘水平 3.11.1 标准雷电冲击全波耐受电压： TYD110/3： 480kV 3.11.2 电容分压器绝缘水平： a)高电压端子短时工频耐受电压： TYD110/3： 200 kV，1min b)低电压端子（即通讯端子N）短时工频耐受电压： 4 kV，1min 3.11.3 中间变压器绝缘水平 a)感应耐受电压：66kV ，1min b)二次绕组、剩余电压绕组之间及对地短时工频耐受电压：3kV ，1min 3.11.4 互感器接地端（E）短时工频耐受电压：3kV ，1min 3.12 绝缘电阻
电压互感器在三相电路中常用的接线方式 电压互感器在三相电路中常用的接线方式有四种 一个单相电压互感器的接线，用于对称的三相电路，二次侧可接仪表和继电器 两个单相电压互感器的V/V形接线，可测量相间线电压，但不能测相电压，它广泛应用在20kV以下中性点不接地或经消弧线图接地的电网中 三个单相电压互感器接成Y0/Y0形,可供给要求测量线电压的仪表和继电器，以及要求供给相电压的绝缘监察电压表。 一台三相五芯柱电压互感器接成Y0/Y0/Δ（开口三角形），接成Y0形的二次线圈供电给仪表、继电器及绝缘监察电压表等。辅助二次线圈接成开口三角形，供电给绝缘监察电压继电器。当三相系统正常工作时，三相电压平衡，开口三角形两端电压为零。当某一相接地时，开口三角形两端出现零序电压，使绝缘监察电压继电器动作，发出信号。 电压互感器二次侧要有一个接地点，这主要是出于安全上的考虑。当一次、二次侧绕组间的绝缘被高压击穿时，一次侧的高压会窜到二次侧，有了二次侧的接地，能确保人员和设备的安全。另外，通过接地，可以给绝缘监视装置提供相电压。 二次侧的接地方式通常有中性点接地和V相接地两种 采用V相接地时，中性点不能再直接接地。为了避免一、二次绕组间绝缘击穿后，一次侧高压窜入二次侧，故在二次侧中性点通过一个保护间隙接地。当高压窜入二次侧时，间隙击穿接地，v相绕组被短接，该相熔断器会熔断，起到保护作用 你说的闭口三角没见过，你再仔细看看吧 （闭口三角当三相不平衡有零序电压时，不是短路了么） 请问：为什么进线电压互感器都是V/V式，而母线电压互感器都是三相五柱式（其一次线圈及二次线圈均接成星形，附加二次线圈接成开口三角形）？如果进线和母线都采用三相五柱式可以吗？为什么？ 电压互感器一般有单相接线、V-V接线、Y-Y接线、Y0/Y0/△这四种接线方式。 其中由两个单相互感器接线成不完全星形就是V－V接法，它是用来测量各相间电压，但不
分类 1) 一般电压互感器按用途分:测量用和保护用 2) 2)按相数分:单相和三相 3) 3)按变换原理分:电磁式电压互感器(VT)和电容式电压互感器(CVT) 4) 4)按绕组个数分:双绕组电压互感器,其低压侧只有一个二次绕组的电压互感 器;三绕组电压互感器,有两个分开的二次绕组的电压互感器;四绕组电压互感器,有三个分开的二次绕组的电压互感器. 5) 5)按一次绕组对地状态分:接地电压互感器,在一次绕组的一端准备直接接地 的单相电压互感器,或一次绕组的星形联结点(中性点)准备直接接地的三相电压互感器;不接地电压互感器,一次绕组的各部分,包括接线端子在内,都是按额定绝缘水平对地绝缘的电压互感器. 6) 6)按装置种类分:户内型和户外型 7) 7)按结构形式分:单级式电压互感器,一、二次绕组在同一个铁心柱上，绝缘不 分级的电压互感器；串级式电压互感器，一次绕组由几个匝数相等、几何尺寸相同的级绕组串联而成，二次绕组与一次绕组的接地端级在同一铁心柱上。 8) 8）按绝缘介质分：干式，浇注，油浸，气体绝缘等！ 9) 主要作用如下： 10) 1、给重合闸提供必要信号，一条线路两侧重合闸的方式要么是检无压，要 么是检同期，线路PT可以为重合闸提供电压信号。 11) 2、现在部分线路PT时用的电容式电压互感器，可以为载波通信提供信号通 道。 12) 3、目前对一些特殊的供电用户线路提供计量电压。 13) 14) 电容式电压互感器 15) 16) 1、概述 17) 电容式电压互感器（简称CVT）,1970年研制出国产第一台330KVCVT,1980 年和1985年研制出第一代和第二代500KVCVT,1990 年和1995年研制出第三代和第四代500KVCVT,30多年来积累了丰富的科研、开发设计和生产经验，在国内开发出一代又一代的CVT新产品，带动了国产CVT的发展。CVT 最主要的特点是： 18) ——耐电强度高，绝缘裕度大，运行可靠。 19) ——能可靠的阻尼铁磁谐振。成功采用新型组尼期，严格进行质量控制，确 保出厂的每一台CVT均能在从低到高的任何电压下有效阻尼各种频率的铁磁谐振。 20) ——优良的顺变响应特性。当一次短路后其二次剩余电压能在20MS内降到 5%以下，特别适应于快速继电保护。 21) ——具有电网谐波监测的专利技术。 22)
电压互感器 本词条由“科普中国”百科科学词条编写与应用工作项目审核。 电压互感器 [1] （Potential transformer简称PT，Voltage transformer也简称VT）和变压器类似，是用来变换线路上的电压的仪器。但是变压器变换电压的目的是为了输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单 位；而电压互感器变换电压的目的，主要是用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能， 或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、 几十伏安，最大也不超过一千伏安。词条介绍了其基本结构、工作原理、主要类型、接线方式、注意事项、异常与处理、 以及铁磁谐振等。 基本结构 电压互感器的基本结构和变压器很相似，它也有两个绕组，一个叫一次绕组，一个叫二次绕组。两个绕组都装在或绕在铁心上。两个绕组之间以及绕组与铁心之间都有绝缘，使两个绕组之间以及绕组与铁心之间都有电气隔离。电压 互感器在运行时，一次绕组N1 并联接在线路上，二次绕组N2 并联接仪表或继电器。因此在测量高压线路上的电压时，尽管一次电压很高，但二次却是低压的，可以确保操作人员和仪表的安全。 工作原理 其工作原理与变压器相同 [2] ，基本结构也是铁心和原、副绕组。特点是容量很小且比较恒定，正常运行时接近于空载状态。 电压互感器本身的阻抗很小，一旦副边发生短路，电流将急剧增长而烧毁线圈。为此，电压互感器的原边接有熔断器，副边可靠接地，以免原、副边绝缘损毁时，副边出现对地高电位而造成人身和设备事故。 测量用电压互感器一般都做成单相双线圈结构，其原边电压为被测电压（如电力系统的线电压），可以单相使用，也可以用两台接成 V-V 形作三相使用。实验室用的电压互感器往往是原边多抽头的，以适应测量不同电压的需要。供保 护接地用电压互感器还带有一个第三线圈，称三线圈电压互感器。三相的第三线圈接成开口三角形，开口三角形的两引 出端与接地保护继电器的电压线圈联接。 正常运行时，电力系统的三相电压对称，第三线圈上的三相感应电动势之和为零。一旦发生单相接地时，中性点出现位移，开口三角的端子间就会出现零序电压使继电器动作，从而对电力系统起保护作用。 线圈出现零序电压则相应的铁心中就会出现零序磁通。为此，这种三相电压互感器采用旁轭式铁心（10KV 及以下时）或采用三台单相电压互感器。对于这种互感器，第三线圈的准确度要求不高，但要求有一定的过励磁特性（即当原 边电压增加时，铁心中的磁通密度也增加相应倍数而不会损坏）。[3] 电压互感器是发电厂、变电所等输电和供电系统不可缺少的一种电器。精密电压互感器是电测试验室中用来扩大量限，测量电压、功率和电能的一种仪器。电压互感器和变压器很相像，都是用来变换线路上的电压。 线路上为什么需要变换电压呢？这是因为根据发电、输电和用电的不同情况，线路上的电压大小不一，而且相差悬殊，有的是低压220V 和 380V ，有的是高压几万伏甚至几十万伏。要直接测量这些低压和高压电压，就需要根据线 路电压的大小，制作相应的低压和高压的电压表和其他仪表和继电器。这样不仅会给仪表制作带来很大困难，而且更主要的是，要直接制作高压仪表，直接在高压线路上测量电压，那是不可能的，而且也是绝对不允许的。
民熔电压互感器介绍 电压互感器简称PT，文字符号为TV。它是变换电压的设备。 1.基本原理和结构电压互感器的基本结构原理如图4-19所示，它由一次绕组、二次绕组和铁心组成。其结构特点为： Noon 多线图单线图 1一铁心2—一次绕组3一二次绕组（1）一次绕组并联在主回路中，二次绕组并联二次回路中的仪表、继电器等的电压线圈，由于这些二次绕组的电压线圈阻抗很大，电压互感器工作时二次绕组接近于开路状态。 （2）一次绕组匝数较多，二次绕组的匝数较少，相当于降压变压器。 （3）一次绕组的导线较细，二次绕组的导线较粗，二次侧额定电压一般为100v，用于接地保护的电压互感器二次侧额定电压为（100/）V，辅助二次绕组则为（100/3）V。 电压互感器的变压比用Ku表示： U1N1 Ku=豆~N泛式中，U1、U2分别为电压互感器一次绕组和二次绕组额定电压，N1、N2为一次绕组和二次绕组的匝数。变压比通常表示成如10/0.1kV的形式。电压互感器有单相和三相两类，在成套装置内，采用单相电压互感器较为常见。 2.电压互感器的结线方案电压互感器在三相电路中有如图4-20所示的四种常见的结线方案。 （1）一个单相电压互感器的结线，如图4-20a所示。供仪表和继电器接一个线电压，适用于电压对称的三相线路，如用做备用线路的电压监视。 （2）两个单相电压互感器接成V/V形，如图4-20b所示。供仪表和继电器接于各个线电压，适用于三相三线制系统。 （3）三个单相电压互感器接成YO/Y0形，如图4-20c所示，供电给要求线电压的仪表和继电器：在小接地电流系统中，供电给接相电压的绝缘监视电压表.在这种结线方式中电压表应按线电压选择。常用于三相三线和三相四线制线路。 （4）三个单相三绕组电压互感器或一个三相五心柱式三绕组电压互感器接成 Yo/Y0/△形，如图4-20d所示。其中一组二次绕组接成Y0的二次绕组，供电给需线电压的仪表，继电器和绝缘监视用电压表；另一组绕组（辅助二次绕组）接成开口三角形(△)，接作绝缘监视用的电压继电器（kV)。当线路正常工作时，开口三角两端的零序电压接近于零：而当线路上发生单相接地故障时，开口三角两端的零序电压接近100V，使电压然电器kV动作，发出故障信号。此辅助二次绕组又称“剩余电压绕组”，适用于三相三线制系统。
电力系统中的二次设备——继电保护及全自动装置等绝大多数是根据发生故障时电增大、电压降低的特点而工作的，这些电气一般都是通过电流互感器和电压互感器的副圈加到二次设备上．故在此将电流互感器、电压互感器的接线方式加以说明。 一、电流互感器的接线方式 在继电保护装置中电流互感器的接线方主要有四种：三相完全星形接线方式；两相完全星形接线方式；两相差接线方式；两相继电器式接线方式。 1．三相完全星形接线方式 三相星形接线方式的电流保护装置对各故障（如三相短路、两相短路、两相短路并地、单相接地短路）都能使保护装置起动，足切除故障的要求，而且具有相同的灵敏度如图2－l。 当发生三相短路时，各相都有短路电讯即A相?DA，B相?BD,C相?DC．反应到电流互感器二次例的短路电流分别为?a、?b、?c,它们分别流径A相、B相、C相继电器的线圈，使三只继电器（如图2一1中的a、b、c）动作．当发生A、B两相短路时A、B两相分别有短路电流?DA、?DB，它们流径电流互感器后，反应到其二次测分别为?a、?b，又分别将电流继电器a、b起动，去切除故障．当发生出接地故障好，则A相继电器a起动，切除故障。
电流互感器接成三相完全星形接线方式，适用于大电流接地系统的线路继电保护装置5变压器的保护装置。 1．两相不完全星形接线方式 此种接线是用两只电流互感器与两只电流继电器在A、C两相上对应连接起来。此种接线方式只适用于小电流接地系统中的线路继电保护装置，如6～35KV的线路保护均应采用此种接线方式。 此种接线方式，对各种相间短路故障均能满足继电保护装置的要求．但是此种接线方式不能反应B相接地短路电流，（因B相未装电流互感器和继电器）所以对B相起不到保护作用，故只适用小电流接地系统。 由于此种接线方式较三相完全星形接线方式少了三分之一的设备，节约了投资，又可提高供电可靠性，故得到了广泛的应用。 不完全星形接线方式不装电流互感器的一根规定为B相。如果在变电站或发电厂出线断路器的电流保护使用的电流互感器两相装的不统一，则当发生不同地点又不相同的两点接他故障时，会造成保护装置的拒动而越级掉闸，如图2－3所示。 3．两相三继电器式接线方式、两相三继电器式接线方式如图2－4所示。
ZL_DLYH0101.0510 ECVT1-252 电子式电流电压互感器 技术和使用说明书 说明：此页为封面，印刷时必须与公司标准图标合成，确保资料名称、资料编号及其相对位置与本封面一致
南瑞继保电气有限公司版权所有 本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。 更多产品信息，请访问互联网：https://www.doczj.com/doc/0b3591998.html,
目录 1 概述 (1) 1.1应用范围 (1) 1.2型号和名称 (1) 1.3引用标准 (2) 1.4使用环境条件 (2) 1.5主要技术参数 (2) 2 结构及工作原理 (3) 2.1总体结构 (3) 2.2电流传感器 (4) 2.3电压传感器 (4) 2.4数字变换器 (5) 3 外型尺寸及装配结构 (5) 4 与二次设备的接口 (7) 5 运输、安装及调试 (7) 6 维护 (8)
ECVT1-252电子式电流电压互感器 技术和使用说明书 1 概述 常规仪用互感器绝缘要求高，尺寸大，重量重，价格高；动态范围小，电流互感器有饱和现象；易产生铁磁谐振。 电子式互感器是仪用互感器的发展方向。和常规仪用互感器相比，电子式互感器绝缘结构简单，体积小、重量轻、造价低；不含铁心，无磁饱和、铁磁谐振等问题；抗电磁干扰性能好；动态范围大，频率响应宽。 依据国家电网公司科学技术项目SP11-2001-01-13-01《电子式电压电流互感器的研制》、国家经贸委技术创新项目01BK-042《数字式电压电流互感器研制》，南京南瑞继保电气有限公司联合西安西开高压电气股份有限公司共同完成了《ECVTⅠ- 252/363kV GIS用组合型电子式电流电压互感器》项目。 1.1 应用范围 ECVT1-252电子式电流电压互感器与220kV六氟化硫气体绝缘金属封闭开关设备（GIS）配套，是GIS的组成元件之一。在额定电压为220kV、频率为50Hz的电力系统中，作为测量电流、电压，为数字化计量、测控及继电保护装置提供电流、电压信息的设备使用。可用于户内及户外环境下。 目前，GIS中普遍采用铁芯式电流电压互感器，此类互感器存在动态范围小，在故障电流下易饱和，体积大，笨重，输出信号不能直接与数字化二次设备接口等缺点。ECVT1-252电子式电流电压互感器是为克服常规互感器的缺点，适应变电站自动化技术的发展而开发的新型互感器。设备开发中充分考虑了变电站现场电磁干扰强及温度变化范围大等恶劣运行环境的影响。 ECVT1-252利用空芯线圈测量电流，利用电容分压技术测量电压，利用光纤传送输出信号。本产品体积小、重量轻、无饱和现象、暂态性能好、性能稳定，具有良好的电磁兼容性能及较宽的工作温度范围。 ECVT1-252电子式电流电压互感器的性能指标均符合IEC60044-6《互感器 第六部分：保护用电流互感器暂态特性要求》、IEC60044-7《互感器 第七部分：电子式电压互感器》、IEC60044-8《互感器 第八部分：电子式电流互感器》等相关标准的要求。 1.2 型号和名称 型号和名称含义如下： ECVT1-252 设备最高工作电压（kV） 设计序号 电子式电流电压互感器 1
