塑料注射模具设计准则

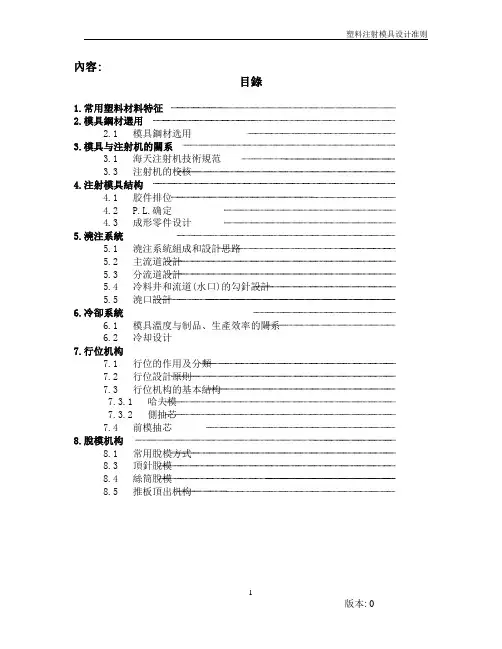

內容:
目錄
1.常用塑料材料特征
2.模具鋼材選用
2.1 模具鋼材选用
3.模具与注射机的關系
3.1 海天注射机技術規范
3.3 注射机的校核
4.注射模具結构 4.1 胶件排位
4.2 P.L.确定
成形零件设计 4.3
5.澆注系統
5.1 澆注系統組成和設計思路
主流道設計5.2
分流道設計 5.3
的勾針設計冷料井和流道 5.4 (水口)
5.5 澆口設計
冷卻系統6.
模具溫度与制品、生產效率的關系 6.1
冷却设计6.2
7.行位机构
行位的作用及分類 7.1
行位設計原則 7.2
行位机构的基本結构 7.3
哈夫模 7.3.1
側抽芯 7.3.2
7.4 前模抽芯
脫模机构8.
常用脫模方式 8.1
8.3 頂針脫模
絲筒脫模 8.4
推板頂出机构 8.5
1 __________________________________________________________________________________
版本: 0
塑料注射模具设计准则
1.常用塑料材料特征
1.1 塑料的分类
我们常说的塑料，是对所有塑料品种的统称，它的应用很广泛，因此，分类方法也各有不同。按用途大体可以分为通用塑料和工程塑料两大类。通用塑料如聚乙烯(PE)、聚丙烯(PP)、聚苯乙烯(PS)、改性聚苯乙烯(例如：SAN、HIPS)、聚氯乙烯(PVC)等，这些是日常使用最广泛的材料，性能要求不高，成本低。工程塑料指一些具有机械零件或工程结构材料等工业品质的塑料。其机械性能、电气性能、对化学环境的耐受性、对高温、低温的耐受性等方面都具有较优越的特点，在工程技术上甚至能取代某些金属或其它材料。常见的有ABS、聚酰胺(简称PA，俗称尼龙)、聚碳酸酯(PC)、聚甲醛(POM)、有机玻璃(PMMA)、聚酯树脂(如PET、PBT)等等，前四种发展最快，为国际上公认的四大工程塑料。
按加热时的工艺性能，塑料又可以分为热固性塑料和热塑性塑料两大类。热固性
塑料在受热后分子结构转化成网状或体型而固化成型，变硬后即使加热也不能使它再软化。这种材料的特点是质地坚硬，耐热性好，尺寸比较稳定，不溶于溶剂。常见的有酚醛树脂(PF)、环氧树脂(EP)、不饱和聚酯(UP)等等。热塑性塑料在受热条件下软化熔融，冷却后定型，并可多次反复而始终具有可塑性，加工时所起的是物理变化。常见的有聚氯乙烯(PVC)、聚乙烯(PE)、聚丙烯(PP)、聚苯乙烯(PS)及其改性品种、ABS、尼龙(PA)、聚甲醛(POM)、聚碳酸酯(PC)、有机玻璃(PMMA)等等。这类塑料在一定塑化温度及适当压力下成型过程比较简单，其塑料制品具有不同的物理性能和机械性能。
1.2 热塑性塑料的分类及相关基本概念
1.2.1.热塑性材料的分类
我们现在接触的都是热塑性塑料，热塑性塑料可分为两大类：结晶形塑料和无定形塑料。所谓结晶，就是聚合物由熔融态分子的无次序状态到凝固态有规则地进行重排的性质。具有这种性质的塑料就叫结晶形塑料。反之，就叫无定形塑料，或叫非结晶形塑料。结晶形材料具有比较明显的熔点，当加工温度进入熔点后即出现粘流态，聚合物粘度迅速下降，发生不可逆的塑性形变。而无定形塑料，由常温下 2
__________________________________________________________________________________
版本: 0
塑料注射模具设计准则
的固态加温直至软化最后到粘流态，中间没有明显的熔点。作为判别结晶形塑料和无定形塑料方法，一般来说，不透明的或半透明的是结晶形塑料，例如聚乙烯、聚丙烯、聚甲醛、聚酰胺、聚酯等，透明的是无定形塑料，例如聚苯乙烯、聚碳酸
酯、聚甲基丙烯酸甲酯(有机玻璃)、聚砜等。当然，也有例外情况，比如ABS属于
无定形塑料，却不透明。
注：带“*”的参数为推荐值。
聚乙烯1.3
聚乙烯(Polyethylene,简称PE)是塑料中产量最大的、日常生活中使用最普通的一种，特点是质软、无毒、价廉、加工方便。注射用料为乳白色颗粒。分子式
为：
[CHCH] n2 2
由于主链为C-C键结构，无侧基，柔顺性好，分子呈规整的对称性排列，所以是一种典型的结晶高聚物。
聚乙烯比较容易燃烧，燃烧时散发出石蜡燃烧味道，火焰上端黄色、下端蓝
色，熔融滴落，离火后能继续燃烧。
目前大量使用的PE料主要有两种，即HDPE和LDPE。
3 __________________________________________________________________________________
版本: 0
塑料注射模具设计准则
1.3.1 HDPE和LDPE的基本性能
低压高密度聚乙烯，俗称硬性软胶)分子结构中支链较少，相对密度HDPE(33，结晶度80%~90%0.94g/cm。其最突出的性能是电绝缘性优良，耐磨~0.965g/cm
性、不透水性、抗化学药品性都较好，在60℃下几乎不溶于任何溶剂；耐低温性良
好，在-70℃时仍有柔软性。缺点主要有：耐骤冷骤热性较差，机械强度不高，热
变形温度低。
HDPE主要用来制作吹塑瓶子等中空制品，其次用作注塑成型，制作周转箱、
旋塞、小载荷齿轮、轴承、电气元件支架等。
高压低密度聚乙烯，俗称软胶)LDPE(分子结构之间有较多的支链，密度33,结晶度55%~65%0.910g/cm。易于透气透湿，有优良的电绝缘性能和耐~0.925g/cm
化学性能，柔软性、伸长率、耐冲击性、透光率比HDPE好，机械强度稍差，耐热性
能较差，不耐光和热老化。
大量用作挤塑包装薄膜、薄片、包装容器、电线电缆包皮和软性注塑、挤塑
件。
HDPE、LDPE在性能上的相同点：
1.吸水率较低，成型加工前可以不进行干燥处理。
2.聚乙烯为剪敏性材料，粘度受剪切速率的影响更明显。
3.收缩率较大且方向性明显，制品容易翘曲变形。
4.由於聚乙烯是結晶型聚合物，它的結晶均勻程度直接影響到製品密度的分布。所以，要求模具的冷卻水佈置儘可能均勻，使密度均勻，保證製品尺
寸和形狀精度。
1.3.2 模具设计时应注意：
1).聚乙烯分子有取向现象，这将导致取向方向的收缩率大于垂直方向的收缩率而引起的翘曲、扭曲变形，以及对制品性能产生的影响。为了避免这种现象，模具设计时应注意浇口位置的确定和收缩率的选择。
2).聚乙烯质地柔软光滑，易脱模，对于侧壁带浅凹槽的制品，可采取强行脱模的方式进行脱模。
4 __________________________________________________________________________________
版本: 0
塑料注射模具设计准则
3). 由于聚乙烯流动性较好，排气槽的深度应控制在0.03mm以下。
1.4 聚丙烯
[ CH CH ] n2)
(Polypropylene,简称PP，俗称百折软胶聚丙烯
由丙烯聚合而成，分子式为：CH 3属于结晶形高聚物，有着质轻、无毒、无味的特点，而且还具有耐腐蚀、耐高温、
机械强
度高的特点。注射用的聚丙烯树脂为白色、有蜡状感的颗粒。
聚丙烯容易燃烧，火焰上端呈黄色，下端蓝色，冒少量黑烟并熔融滴落，离
火后能继续燃烧，散发出石油味。
聚丙烯大致分为单一的聚丙烯均聚体和改进冲击性能的乙烯—丙烯共聚体两种。共聚的聚丙烯制品其耐冲击性比均聚聚丙烯有所改善。性能上的主要优点：
1.4.1 PP小，故特别PE1).由于在熔融温度下流动性好，成型工艺较宽，且各向异性比适于制作各种形状简
单的制品，制品的表面光泽、染色效果、外伤痕留等方面优于.
料PE的耐热性最好。其制品可在100℃下煮沸消毒，适于制成2).通用塑料中，
PP可100℃~105℃,餐具、水壶等及需要进行
高温灭菌处理的医疗器械。热变形溫度为 100℃以上長期使用。在制作的活动铰链，在厚度适当PP3).屈服强度高，有很高的弯曲疲劳寿命。用
7000万次的折叠弯曲而未有大的
损坏。(的情况下如0.25~0.5mm),能承受密度较小，为目前已知的塑料中密度最小的品种之一。常见塑料的密度范4).
。围见附表 1-2
5 __________________________________________________________________________________
版本: 0
塑料注射模具设计准则
1.4.2 PP 性能的主要缺点：等大。成型ABS、PC1.由于是结晶聚合物，成型收缩率比无定形聚合物如PS、时尺寸又易受温度、压力、冷却速度的影响，会出
现不同程度的翘曲、变形，厚薄转折处易产生凸陷，因而不适于制造尺寸精度要求高或易出现变形缺陷的产品。
刚性不足，不宜作
受力机械构件。特别是制品上的缺口对应力十分敏感，因 2.
而设计时要避免尖角缺口的存在。耐候性较差。在阳光下易受紫外线辐射而加速塑料老化，使制品变硬开裂、3.
染色消退或发生迁移。 1.4.3 模具设计：成型收缩率大，选择浇口位置时应满足熔体以较平衡的流动秩序充填型1).
腔，确保制品各个方向的收缩一致。
带铰链的制品应注意浇口位置的选择，要求熔体的流动方向垂直于铰链的2).
轴心线。。PP的流动性较好，排气槽深度不可超过0.03mm 3).由于聚苯乙烯1.5 是一种无定形或硬胶)GPSPS、，俗称通用级PS(Polystyrene聚苯乙烯，简称透明的热塑性塑料，先由苯与乙烯加成得乙苯，再由乙苯制得苯乙烯，最后由苯乙烯加聚反应得聚苯乙烯。化学结构式为： [ CH CH ] n2
6 __________________________________________________________________________________
版本: 0
塑料注射模具设计准则
聚苯乙烯容易燃烧，火焰为橙黄色，浓黑烟炭束，软化、起泡，散发出苯乙烯
单体味。 1.5.1 PS性能的主要优点：可用作一般透明或滤光材料器件，如仪。其透光率达88%~92%, 1). 光学性能好
盘、电盘指示灯、自行车尾灯的透光外罩等。表、收录机上的刻度
易于成型加工。因其比热低、熔融粘度低、塑化能力强、加热成型快，故2).
模塑周期短。而且，成型温度和分解温度相距较远，可供选择范围广，加之结晶度低、尺寸稳定性好，被认为是一种标准的工艺塑料。
表面容易上色、印刷和金属化处理，染色范围广，注射成PS3).着色性能好。
型温度可以调低，能适应多种耐温性差的有机颜料的着色，制出色彩鲜艳明快的制
品。性能的主要缺点：1.5.2 PS。因其抗冲击强度低，在外力作用下易于产生银其最大的缺点是性脆易裂1.纹屈服而使材料表现为性脆易裂，制件仅能在较低的负载使用；耐磨性也较差，在稍大的磨擦碰刮作用下很易拉毛。耐热温度较低。其制品的最高连续使用温度仅为60~80℃，不宜制作盛载开2.
水和高热食品的容器。的热胀系数大，热承载力较差，嵌入螺母、螺钉、导柱、垫块之此外，PS1.
类金属元件的塑料制品，往往在嵌接处出现裂纹。透明、易于成型，但如果加工工艺不善，PS 4. 成型加工工艺要求较高。虽然
将带来不少问题，例如：制品老化现象较明显，长时间光照或存放后，会出现混浊和发黄。 a). PS
对热的敏感性很大，很易在不良的受热受压加工环境中发生降解。b). PS 1.5.3 PS的改性为基质，与不同单体PS强度较低、不耐热、性脆易裂的缺点，以为了改善PS共聚或与共聚体、均聚体共混，可制得多种改性体。例如：高抗
