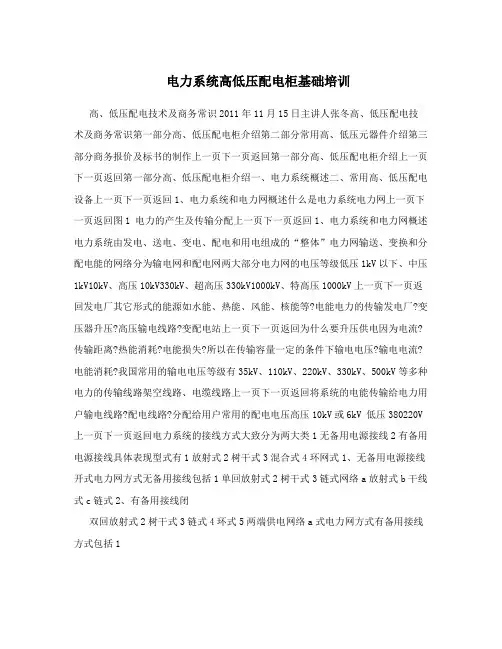

电力：高、低压开关柜培训资料

发电厂电力安全培训资料

电力安全培训资料 重点了解《安全生产法》与从业人员的的相关内容，可以维护自身权益主要内容：（1）总则；（2）生产经营单位的安全生产保障；（3）从业人员的权利和义务；（4）安全生产监督管理；（5）安全生产事故的应急救援与调查处理；（6）法律责任；（7）附则。从业人员的权利和义务：权利①有权了解作业场所和工作岗位存在的危险因素、防范措施及事故应急措施；②有权对木单位安全生产工作中存在的问题提出批评、检举、控告、拒绝违章指挥和强令冒险作业；③发现直接危及人身安全的紧急情况时，有权停止作业或在采取可能的应急措施后撤离作业场所。义务①在作业过程中，应当严格遵守本单位的安全生产规章制度和操作规程，服从管理，正确佩带和使用劳动防护用品；②应当接受安全生产教育和培训，掌握木职工作所需的安全生产知识，提高安全生产技能，增强事故预防和应急能力；③发现事故隐患或其他不安全因素，应当立即向现场安全生产管理人员或则本单位负责人报告；接到报告的人员应及时予以处理。 三、安全管理基础1、安全术语（2）本质安全：通过设计等手段使生产设备或生产系统木身具有安全性，即使在误操作或发生故障的情况下，也不会造成事故。（3）安全管理：是为了在生产过程中保护劳动者的安全和健康，改善劳动条件，预防工伤事故和职业危害, 实现劳逸结合，加强安全生产，使劳动者安全顺利地进行生产所采取的一系列法制措施。（8）违章操作：员工不遵守规章制度，冒险进行操作的行为。（11）三级安全教育：入厂教育、车间教育、班组教育。（12）四不伤害：不

伤害自己、不伤害别人、不被别人伤害、帮助别人不受伤害。（14）职业安全：是指人们进行生产过程中没有人员伤亡、职业病、设备损坏或财产损失发生的状态，是一种带有特定含义和范畴的“安全”。（16）危险化学品：是指易燃易爆、有毒有害及腐蚀特性，会对人员、设施、环境造成伤害或损害的化学品，包括爆炸品、压缩气体和液化气体、易燃液体、易燃固体、自然物品和遇湿易燃物品、氧化剂和有机氧化物、有毒品和腐蚀品等。（17）重大危险源：是指长期或临时地生产、加工、搬运、使用或贮存危险物质，且危险物质的数量等于或者超过临界量的单元（包括场所和设施）。物的不安全状态、人的不安全行为、作业环境缺陷、管理缺陷。 生产厂区内的十四个不准一、加强明火管理，厂区内不准吸烟。二、生产区内不准无关人员进入。三、上班时间，不准睡觉、干私活，离岗和干与生产无关的事。四、在班前班上不准喝洒。五、不准使用汽 油等易燃液体擦洗设备，用具和衣物。六、不按规定穿戴劳动保护用品、不准进入生产岗位。七、安全装置不齐全的设备不准使用。八、 不是自己分管的设备、工具不准动用。九、检修设备时安全措施不落实、不准开始检修。十、停机检修后的设备、未经彻底检查、不准启用。十一、未办高处作业证、不带安全带，脚手架、跳板不牢不准登 高作业。十二、有限空间工作，未经批准, 不准作业。十三、未安装触电保安器的移动式电动工具，不准使用。 十四、未取得安全作业证的职工，不准独立作业；特殊工种职工，未经取证，不准作业。

电机与电力拖动复习资料知识讲解

( 2013 )学年第( 二)学期期( 末) 试卷 考试课程：电机与电力拖动( A ) 卷考试班级：函授班 参考答案： 一、填空题（20分，每空1分） 1.发电机、电动机；发电机、电动机 2.a=P，a=1 3.串励、并励、复励 4.恒功率、恒转矩、通风机类 5.1500，2 6. 铁心、绕组 7.改变电压、改变电阻、改变磁通 8. 19.4 二、选择题（10分，每题2分） 1.A 2.C 3.B 4.B 5.C 三、判断题（10分，每题2分） 1. × 2. × 3.√ 4.× 5.× 四、简答题（25分,每题5分） 1. r1、x1 (1分) r2、x2(1.5分) r m、x m(1.5分) Z L(1分) 2.电动机启动电流Ist=U/R(1分); U>Ea(1分), 电动机状态(1分) ; Ea

致。 ③励磁回路的总电阻必须小于临界电阻。 五、计算题（35分） 1、（5分） 解：（1）直接起动的电流I st =U N /Ra=220/0.067=3283.6A （2分） I st /I N =3283.6/207.5=15.8（1分） （2）I st1=1.5×I N =1.5×207.5=311.25A=U N /(Ra+Rst) 由此可得：Rst=0.64Ω（2分） 2、（10分） 解：m=4，选取 A I I N 15276221=?== （2分） Ω=Ω =Ω =Ω =Ω ==Ω ==Ω ==Ω ========ΩΩΩΩ153.1693.0416.025.0889.2736.1043.1627.0664.1895.2152 440432134231214414R R R R R R R R R R R R R R I U R R a a N m βββββ 3、（20分） （2分） （2分）

电力拖动教案

绪论 一、电力拖动 电力拖动是指用电动机拖动生产机械的工作机构，使之运转的一种方法。 电力拖动系统一般由四个子系统组成： ——————电源 ↓↓ 控制设备——→电动机——→传动机构——→工作机构 电源：电动机和控制设备的能源，分为交流电源和直流电源。 控制设备：用来控制电动机的运转，由各种控制电动机、电器、自动化元件及工业控制计算机组成。 电动机：生产机械的原动机，将电能转换成机械能，分为交流电动机和直流电动机。 传动机构：在电动机和工作机构之间传递动力的装置，如减速箱、联轴器、传动带等。 二、学习目标 1、熟悉机床电力拖动的特点及控制要求； 2、正确选择、安装、测量和使用低压电器； 3、识读电路图； 4、能设计简单的电路。 第一单元常用低压电器及其安装、检测与维修 §1-1 低压电器的分类和常用术语 学习目标：熟悉低压电器的分类方法和常用术语的含义 凡是采用电力拖动和生产机械，其电动机的运转都是由各种电器构成的控制线路来进行控制的。 电器：所谓电器就是一种能根据外界的信号和要求，手动或自动地接通或断开电路，实现对电路或非电对象地切换、控制、保护、检测和调节的元件或设备。电器的种类： 根据工作电压的高低，电器可分为： 1、高压电器 2、低压电器————交流额定电压1200V、直流额定电压1500V及以下的 电器称为低压电器。 一、低压电器的分类

1、按低压电器的用途和所控制的对象分为： 低压配电电器————包括低压开关、低压熔断器等。主要用于低压配 电系统及动力设备中。 低压控制电器————包括接触器、继电器、电磁铁等，主要用于电力 拖动及自动控制系统中。 2、按低压电器的动作方式分： 自动切换电器————依靠电器本身参数的变化或外来信号的作用，自 动完成接通或分断等动作的电器，如接触器、继电器等。 非自动切换电器————主要依靠外力直接操作来进行切换的电器，如 按钮、低压开关等。 3、按低压电器的执行机构分： 有触点电器————具有可分离的动触点和静触点，主要利用触点的接触和分离来实现电路的接通和断开控制，如接触器、继电器等。 无触点电器————没有可分离的触点，主要利用半导体元器件的开关 效应来实现电路的通断控制，如接近开关、固态继电器等。 二、低压电器的常用术语 1、通断时间——从电流开始在开关电器的一个极流过的瞬间起，到所有 极的电弧最终熄灭的瞬间为止的时间间隔。 2、燃弧时间——电器分断过程中，从触头断开（或熔体熔断）出现电弧的 瞬间开始，至电弧完全熄灭为止的时间间隔。 3、分断能力——开关电器在规定的条件下，能在给定的电压下分断的预期 分断电流值。 4、接通能力——开关电器在规定的条件下，能在给定的电压下接通的预期接 通电流值。 5、通断能力——开关电器在规定的条件下，能在给定的电压下接通和分断的 预期电流值。 6、短路接通能力——在规定的条件下，包括开关电器的出线端短路在内的接 通能力。 7、短路分断能力——在规定的条件下，包括开关电器的出线端短路在内的分 断能力。 8、操作频率——开关电器在每小时内可能实现的最高循环操作次数。 9、通电持续率——开关电器的有载时间和工作周期之比，常以百分数表示。 10、电寿命——在规定的正常工作条件下，机械开关电器不需要修理或更换 的负载操作循环次数。

高低压成套开关设备工艺培训教材

编写讲明 1 引言 柜体结构是低压开关柜组合基础，因此柜体制造工艺就成了基础的基础。作为柜体它既要满足各电器单元的组合功能条件（如型式的统一，组合的标准，功能的分配等），还要满足柜体的固有要求（如牢固可靠、整齐美观、调整容易等）。由于柜体结构要求不一，以及制造单位加工手段不一，它们的制造工艺就不能强求完全一致。但制造中也存在带普遍意义的较关键的工艺特点，现将这些特点结合柜体结构选择作些简要介绍。 2 柜体结构和工艺特点 关于柜体结构及其工艺大致能够从：结构形式、连接方式、构件取材等方面加以区分。 2．1 从结构形式上分 （1）固定式：能满足各电器元件可靠地固定于柜体中确定的位置。柜体外形一般为立方体，如屏式、箱式等，也有棱台体如台式等。这种柜有单列，也有排列。为了保证柜体形位尺寸，往往采取各构件分步组合方式，一般是先组成两片或左右两侧，然后再组成柜体，或先满足外形要求，再顺次连接柜体内务支件。组成柜体各棱边的零件长

度必须正确（公差取负值），才能保证各方面几何尺寸，从而保证整体外形要求。关于柜体两侧面，固考虑排列需要，中间不能有隆起现象。另外从安装角度考虑，底面不能有下陷现象。在排列安装中，地基平坦是先决条件，但干整度和柜体本身都有一定误差，在排列中要尽量抵消横向差值，而不要造成差值积存，因为差值积存将造成柜体变形，阻碍母线联结及产生组件安装异位、应力集中，甚至阻碍电器寿命。故在排列时宜用地基最高点为安装参考点，然后逐步垫正扩排，在底面干整度较理想并可预测条件下，也可采取由中间向两侧扩排方式，使积存差值均布。为了易于调整，抵消公差积存，柜体宽度公差都取负值。柜体的各个构件结合体完成以后，视需要还应进行整形，以满足各部分形位尺寸要求。对定型或批量较大的柜体制造时应充分考虑用工装夹具，以保证结构的正确统一，夹具的基准面以取底面为妥，夹具中的各定位块布置以工作取出方便为准，关于柜体的外门等因易受运输和安装等阻碍，一般在安装时进行统一调整。 （2）抽出式：抽出式是由固定的柜体和装有开关等要紧电器元件的可移装置部分组成，可移部分移换时要轻便，移入后定位要可靠，同时相同类型和规格的抽屉能可靠互换，抽出式中的柜体部分加工方法差不多和固定式中柜体相似。但由于互换要求，柜体的精度必须提高，结构的相关部分要有足够的调整量，至于可移装置部分，要既能

电机与电力拖动复习资料材料

电机与电力拖动复习材料 一、填空题 1．电动机按其功能可分为动力电动机和控制电动机。 2．电动机按用电类型可分为交流电动机和直流电动机。 3．电动机按其转速与电网电源频率之间的关系可分为同步电动机和异步电动机。4．电动机的工作原理是建立在电磁感应定律通电导体在磁场中受电动力定律、电路定律和电磁力定律等基础上的。 5．产生旋转磁场的必要条件是在三相对称绕组中通入对称三相交流电。 6．电动机的转动方向与旋转磁场的转动方向相同，它由通入三相定子绕组的交流电流的相序决定。 7．电动机工作在额定状态时，铁心中的磁通处于临界饱和状态，这样可以减少电动机铁心的磁滞和涡流损耗。 8．工作制是指三相电动机的运转状态，即允许连续使用的时间，分为连续、短时和周期断续三种。 9．三相电动机定子绕组的连接方法有星形和三角形两种。 10．根据获得启动转矩的方法不同，电动机的结构也存在较大差异，主要分为笼型电动机和绕线式电动机两大类。 11．三相异步电动机固有机械特性是在额定电压、额定频率、按规定方法接线条件下的特性。 12．固有机械特性曲线上的四个特殊点是额定点、理想空载点、启动点、临界点。13．常用的人为机械特性曲线是转子串电阻和降低定子电压。 14．常用的降压启动方法有定子串电阻、星形-三角形降压、自耦降压等。

15．降压启动在启动电流减小的同时启动转矩也减小了。 16．绕线式异步电动机启动方法有转子串电阻和转子串频敏变阻器两种，其中控制简单的是转子串频敏变阻器方法。 17．能耗制动实现时应断开定子的三相电源电源，在定子两相上加上直流电源，同时串电阻。 18．电源两相反接反接制动的制动能源来自于电源和转子转动的动能，其制动力较能耗制动更大。 19．最常见的出现回馈制动的情况是限速下放重物和降低电压调速。 20．变极调速的调速范围大，调速的平滑性差，最突出的优点是低速时转矩大，所以常被用于重载启动。 21．变频调速的优点有调速范围宽、静差率小，稳定性好、平滑性好，能实现无级调速、可适应各种负载、效率较高。 22．单相罩极电动机的主要特点是结构简单、方便、成本低、运行时噪声小、维护方便。罩极电动机的主要缺点是启动性能及运行性能较差，效率和功率因数都较低，方向不能改变。23．如果在单相异步电动机的定子铁心上仅嵌有一组绕组，那么通入单相正弦交流电时，电动机气隙中仅产生脉振磁场，该磁场是没有启动转矩的。 24．单相电容运行电动机的结构简单，使用维护方便，堵转电流小，有较高的效率和功率因数；但启动转矩较小，多用于电风扇、吸尘器等。 25．电容启动电动机具有较大的启动转矩(一般为额定转矩的1.5～3.5倍)，但启动电流相应增大，适用于重载启动的机械，如小型空压机、洗衣机、空调器等。 26.电动机种类选择时应考虑的主要内容有：种类、结构形式、额定电压、额定转速、额定功率等方面。

电力拖动复习资料

《电力拖动与控制B》复习资料 一、填空题： 30分 1、2、可用下列关系来判断直流电机的运行状态，当_______时为电动机状态，当_______时为发电机状态。（E a〈U；E a〉U） 3、直流电机的三种制动方法有：_____ __，____ ___，___ ____。（能耗制动、反接制动、回馈制动） 4、 5、直流电机的电磁转矩是由_______和_______共同作用产生的。（每极气隙磁通量；电枢电流） 6、直流电动机的起动方法有___ 、 ___。（降压起动、电枢回路串电阻起动） 7、恒转矩负载按动力学性质可分为__ 、 __。（反抗性恒转矩负载；位能性恒转矩负载） 8、异步电机的调速方法有：_____ __，____ ___，___ ____。（变极对数调速、变频调速、改变转差率调速） 9、常用的低压电器是指工作在交流电压__ V，直流电压__ V以下的电器，按操作方式分为__ 和__ 。 手动和自动。（1200；1500；手动；自动） 10、选择低压断路器时，额定电压或额定电流应__ 电路正常工作时的电压和电流。(不小于) 11、行程开关也称__ 开关，可将__ 信号转化为电信号，通过控制其它电器来控制运动部分的行程大小、运动方向或进行限位保护。(限位；机械位移) 12、按钮常用于控制电路，__ 色表示起动，__ 色表示停止。(绿；红) 13、多台电动机由一个熔断器保护时，熔体额定电流的计算公式为__ (I≥（1.5~2.5） I Nmax+∑I N) 14、交流接触器是一种用来__ 接通或分断__ 电路的自动控制电器。(频繁；主) 15、时间继电器是一种触头_ 的控制电器。(延时接通或断开) 16、在机床电气线路中异步电机常用的保护环节有__ 、__ 和__ 。(短路；过载；失压和欠压) 17、改变三相异步电动机旋转方向的方法是__ 。(对调任意两相) 18、热继电器是利用__ 来工作的电器，通常在电气线路中用做__ 。（电流的热效应；过载保护） 19、直流电机拖动恒转矩负载进行调速时，可采用的调速方法有______、 _调速方法，而拖动恒功率负载时应采用_______调速方法。（降压或电枢回路串电阻；弱磁） 20、星形一三角形降压起动时，起动电流和起动转矩各降为直接起动时的_______倍。(1/3) 21、三相异步电动机拖动恒转矩负载进行变频调速时，为了保证过载能力和主磁通不变，则U1应随f1按_______规律调节。 (正比) 22、从能量转换的角度，异步电动机调速系统可分为转差功率型、转差功率型和转差功率型。（消耗；馈送；不变） 23、异步电动机变压变频调速控制特性曲线中，基频以下调速称为恒调速，基频以

《电力安全培训讲稿》

《电力安全培训讲稿》 主讲人：教育地点： 参加人员：工程负责人（签字）： 教育内容： 一、提纲： 1、企业概况，本行业生产特点，及安全生产的意义； 2、党的安全生产方针，企业安全生产、劳动保护方面规章制度； 3、企业内外典型事故教训； 4、事故急救防护知识。 二、演讲稿： 各位工友、各位同事，大家好。 我叫，是公司专职安全员，很高兴和大家认识，今天我受公司领导的委托，给大家进行一次公司级安全生产教育。 我们公司：（略） 大家都知道，我们从事的是建筑安装，国家把易燃易爆生产企业、采矿业、建筑安装等列为三大高危险行业。这是由建筑施工特点所决定的。建筑施工生产特点就是： 1、高处作业多、立体交叉作业多、作业面变化多、地下作业多、受气候影响多、临时人员多； 2.劳动强度大、作业条件差、施工人员素质低、安全防护意识差、操作不规范、违章操作多。 正是由于上述特点，施工现场处处有危险，处处有不安全因素，

你不注意安全，你不重视安全，只要有一次不小心，就会造成很严重的后果。我这儿有个数据：２００４年全国共发生建筑施工事故１０８６起、死亡１２６４人。其中，一次死亡３人以上重大事故４２起、死亡１７５人；一次死亡５人以上重大事故１１起、死亡７３人，一次死亡１０人以上重大事故１起、死亡２１人。血的教训提醒我们，出外打工，一踏进施工现场，就 要格外小心，时时刻刻提醒自己，要把安全生产放在第一位，否则后果是不堪设想的。 国家先后制定了《安全生产法》、《建设工程安全生产管理条例》等一系列法律、法规，今后，谁不重视安全生产，那他就是违法。公司对安全生产非常重视，先后制定了一整套有关安全生产责任制、安全生产规定、安全生产管理制度、安全生产教育制度。今天又委派我来给大家进行一次公司级安全生产教育。国家重视，公司重视，领导重视，作为我们打工者应该怎么办。这就是接下来我要给大家讲的《职工安全生产职责》的主要内容，这些，都是我们每个职工应该做到也是必须做到的内容。 1.自觉遵守安全生产规章制度和劳动纪律，不违章作业，并随时制止他人违章作业； 2.遵守有关设备维修保养制度的规定； 3.爱护和正确使用机器设备、工具，正确佩戴防护用品； 4.关心安全生产情况，向有关领导或部门提出合理化建议； 5.发现事故隐患和不安全因素要及时向组长或有关部门汇报；

电力拖动考试复习资料

1、根据直流电机转速方程 式中n — 转速（r/min ） u — 电枢电压（V ）；I — 电枢电流（A ）；R — 电枢回路总电阻（Ω）； — 励磁磁通（Wb ）；Ke — 由电机结构决定的电动势常数。由上式可以看出，有三种方法调节电动机的转速： （1）调节电枢供电电压U ； （2）减弱励磁磁通Φ； （3）改变电枢回路电阻R 。 2、常用的可控直流电源有以下三种 ? 旋转变流机组——用交流电动机和直流发电机组成机组，以获得可调的直流 电压。 ? 静止式可控整流器——用静止式的可控整流器，以获得可调的直流电压。 ? 直流斩波器或脉宽调制变换器——用恒定直流电源或不控整流电源供电，利 用电力电子开关器件斩波或进行脉宽调制，以产生可变的平均电压。 3、转速控制的要求和调速指标 （1）调速——在一定的最高转速和最低转速范围内，分挡地（有级）或平滑地（无级）调节转速； （2）稳速——以一定的精度在所需转速上稳定运行，在各种干扰下不允许有过大的转速波动，以确保产品质量； （3）加、减速——频繁起、制动的设备要求加、减速尽量快，以提高生产率；不宜经受剧烈速度变化的机械则要求起，制动尽量平稳 调速指标：调速范围、静差率称为调速系统的稳态性能指标 ? 调速范围： 生产机械要求电动机提供的最高转速和最低转速之比叫做调速范围，用字母 D 表 示，即 其中nmin 和nmax 一般都指电机额定负载时的转速，对于少数负载很轻的机械，例如精密磨床，也可用实际负载时的转速 ? 静差率：当系统在某一转速下运行时，负载由理想空载增加到额定值时所对 应的转速降落?nN ，与理想空载转速n0 之比，称作静差率s ，即 或用百分数表示式中?n N = n 0 - n N 显然，静差率是用来衡量调速系统在负载变化时转速的稳定度的。它和机械特性的硬度有关，特性越硬，静差率越小，转速的稳定度越高。 因此，调速范围和静差率这两项指标并不是彼此孤立的，必须同时提才有意义。调速系统的静差率指标应以最低速时所能达到的数值为准。 设：电机额定转速n N 为最高转速，转速降落为?n N ，则按照上面分析的结果，该 系统的静差率应该是最低速时的静差率，即 于是，最低转速为 Φ -= e K IR U n min max n n D =0N n n s ?=%1000 N ??=n n s N min N min 0N n n n n n s ?+?=?=s n s n s n n N N N min )1(?-=?-?=min N min max n n n n D ==
