雷达液位计的工作原理
雷达液位计的工作原理
发射—反射—接收是雷达液位计的基本工作原理。

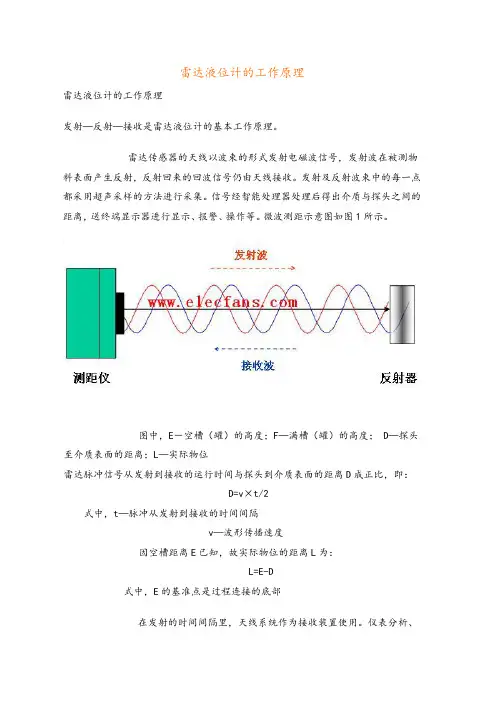

雷达传感器的天线以波束的形式发射电磁波信号，发射波在被测物料表面产生反射，反射回来的回波信号仍由天线接收。发射及反射波束中的每一点都采用超声采样的方法进行采集。信号经智能处理器处理后得出介质与探头之间的距离，送终端显示器进行显示、报警、操作等。微波测距示意图如图1所示。
图中，E－空槽（罐）的高度；F—满槽（罐）的高度； D—探头至介质表面的距离；L—实际物位
雷达脉冲信号从发射到接收的运行时间与探头到介质表面的距离D成正比，即：
D=v×t/2
式中，t—脉冲从发射到接收的时间间隔
v—波形传播速度
因空槽距离E已知，故实际物位的距离L为：
L=E-D
式中，E的基准点是过程连接的底部
在发射的时间间隔里，天线系统作为接收装置使用。仪表分析、处理运行
时间小于十亿分之一秒的回波信号，并在极短的一瞬间分析处理回波。
雷达传感器利用特殊的时间间隔调整技术将每秒的回波信号进行放大、定位，然后进行分析处理。因此雷达传感器可以在0.1s内精确细致地分析处理这些被放大的回波信号，无须花费很多时间来分析频率。
雷达液位计的特点
雷达液位计最大的特点是在恶劣条件下功效显著。无论是有毒介质，还是腐蚀性介质，也无论是固体、液体还是粉尘性、浆状介质，它都可以进行测量。在测量方面，具有以下特点：
1、连续准确地测量
由于电磁波的特点，不受环境的影响。故其测量的应用场合比较广。雷达液位计的探头与介质表面无接触，属非接触测量，能够准确、快速地测量不同的介质。探头几乎不受温度、压力、气体等的影响（500℃时影响仅为0.018%，50bar时为0.8%）。
2、对干扰回波具有抑制功能
比如，波束范围内接头引起的干扰回波和进料或出料的噪声引起的干扰回波等可由内部的模糊逻辑控制自动进行抑制。
3、准确安全节省能源
雷达液位计在真空、受压状态下都可进行测量，而且准确安全，可*性强。可以不受任何限制，适用于各种场合。雷达液位计采用材料的化学性、机械性都相当稳定，且材料可以循环利用，极具环保功效。
4、无须维修且可*性强
微波几乎不受干扰，与测量介质不直接接触，几乎可以被应用于各种场合，如真空测量、液位测量或料位测量等。由于高级材料的使用，对情况极其复杂的化
学、物理条件都很耐用，它可以提供准确可*、长期稳定的模拟量或数字量的物位信号。
5、维护方便，操作简单
雷达液位计具有故障报警及自诊断功能。根据操作显示模块提示的错误代码分析故障，及时确定故障予以排除，使维护校正更加方便、准确，保障仪表的正常运行。
6、适用范围广，几乎可以测量所有介质
从槽罐体的形状来说，雷达液位计可以对球罐、卧罐、柱形罐、圆柱椎体罐等的液位进行测量；从罐体功能来说，可以对储罐、缓冲罐、微波管、旁通管中的液位进行测量；从被测介质来说，可以对液体、颗粒、料浆等进行测量。
雷达液位计的应用
1、安装注意事项
（1）天线平行于测量槽壁，利于微波的传播。
（2）安装位置距槽壁距离应大于30cm，以免将槽壁上的虚假信号误做回波信号。
（3）尽量避开下料区、搅拌器等干扰源，使波束范围内无固定物，提高信号的可信度。
（4）接管直径应小于或等于屏蔽管长度（100mm或250mm）。
差压式液位变送器的测量原理
差压式液位变送器的测量原理
差压式液位变送器安装在液体容器的底部，通过表压信号反映液位高度。在制药、食品、化工行业液位测量控制过程中，盛装液体的容器经常处于有压的情况下工作，此时常规的静压式液位变送器变不能满足测量要求，LY-P200系列差压式变送
器是兰宇电气自动化有限公司开发研制的全新型工业压力变送器。由于在传感器电路和结构上的改进，LY-P200已提高了差压液位测量技术在制药和食品行业的实用价值。现在，这种新型液位测量技术已被制药、食品及其它行业领域应用。
由于行业规范和标准的要求，需要进行特殊环境的工艺处理，既要求量程小、精度高，又要求耐高温、耐腐蚀及高过载承受能力的液位变送器。
依据这一方面的要求，LY-P200液位变送器采用进口的陶瓷电容压力传感器，纯净的陶瓷基体，无任何填充液，不产生工艺污染，能满足食品、医药行业要求，同时与被测介质连接元件采用316L不锈钢制作，连接方式有快装卡盘和法兰盘等形式。陶瓷传感器和316L不锈钢无毒、耐腐蚀且便于清洗，可满足制药和食品卫生行业要求。
工作原理
压式液位计测量原理图。当差压计一端接液相，另一端接气相时，根据流体静力学原理，有：
PB=PA+Hρg （2-1）
式中：H——液体高度；
ρ——被测介质密度；
g——被测当地的重力加速度。
由式（2-1）可得：
ΔP= PB－PA= Hρg
在一般情况下，被测介质的密度和重力加速度都是已知的，因此，差压计测得的差压与液体的高度H成正比，这样就把测量液体的高度的问题变成了测量差压的问题。
主要性能指标
二．几种常见油罐液位计的性能特点及选用
油罐是油田炼油厂、油库、油品码头及石化企业普遍需要使用的储存设备，对罐内液体介质(石油化工产品)而言，主要是要测量其液位、温度、密度和压力(带压储罐)等参数，据以计算出储液的体积及质量储量。油罐一般分为中间罐和贸易罐两大类，中间罐仅对液位、温度和压力(带压储罐)等参数进行监测，以防止油罐发生冒顶、抽真空等事故，并不需要交接监控计量；对贸易罐内介质的液
位、温度、密度、体积、质量则必须经常监测和计量，且精度要求很高。不同的大小和种类的油罐，所用液位计的性能特点也不一样，因此，根据用户的需要及投资要求，合
理选用液位计，以便达到最合理的性能价格比。
1常见液位计的性能特点
1．1人工测量尺：
利用浸入式刻度钢皮尺测量液位，取样来测量油温和比重，通过计算得到罐内储液体积和重量。这是一种古老的也是至今仍被全世界广泛使用的储罐计量方法，它可以用作现场检验其它测量仪表的参考手段。人工液位测量的精确度一般认为是使用的刻度钢尺精度加上±2mm的人为读数误差。
1．2浮子式钢带液位计
这种液位计国外从三十年代就开始使用，至今仍有比较高的市场占有率，其优点是观测比较直观、
价格便宜，其缺点是传动部件比较多，易发生机械故障，13常维护量大，对安装要求也比较高，需要生产厂家现场指导安装。对于投资有限的项目，中、小型罐仍可考虑选用该液位计，但高度在16m以上的油罐不宜采用，因为油罐越高，对安装平行度、垂直度以及盘簧的质量要求也越高；外浮顶罐也不宜采用此种液位计，因为容易受到风的影响，使指针不停摆动，导致出现指示
不稳定并且容易破环衡力盘簧。另一种光导液位计也属于这一行列。这两种液位计适用于中小炼厂、小油库及中间原料油罐区。
1．3伺服式液位计
伺服式液位计被广泛用于储罐液位的高精度测量，它是一种多功能仪表，既可以测量液位也可以测量界面、密度和罐底。该液位计基于浮力平衡的原理，用一台伺服电机驱动体积较小的浮子，使浮子随液位或介面变化，能够精确测量出液位等参数。这种液位计的特点是：
(1)由于不存在滑轮、齿轮的摩擦力，测量精度比较有保证(±0．9mm)；’
(2)由于几乎没有传动机械部件，可靠性高，同时故障率比较低；
(3)可以测量液位、界位、介质比重等参数。其与计算机联网，具有很强的数据处理能力，经运算处理可以给出油罐计量所需要的各种参数，如液位、界位、体积、密度、水尺、质量等；
1．4磁致式液位计
磁致式液位计是一种新型的非接触式的液位计，是目前精度最高的选择，可以安装在油罐的顶部
或侧面，其工作原理是利用磁场脉冲波，测量时液位计的头部发出电流“询问脉冲”，此脉冲同时产生磁场，沿波导管内的感应线向下运行，在液位计管外配有浮子，浮子可随液位沿侧杆上下移动，浮子内设有一组永久磁铁，其磁场与脉冲产生的磁场相遇则产生一个新的变化磁场，随之产生新的电磁“返回脉冲”，测定“询问脉冲”和“返回脉冲”的周期便可知道液位的变化。因此，磁致式液位计是以浮子为测量元件通过磁耦合的变化传递到指示器，使指示器能够清晰地指示出液位的高度，液位计配备有液位报警器和液位变送器。报警器可实现液位的上下限控制及极限报警，液位变送器可以将液位的变化转换成一定强度的电流信号。该液位计使用特点如下：
(1)可动部分只有浮子，故维护量小，安装比较简单，精度也比较高；
(2)可测量介质的液位和温度，但不适合重质(粘度大)油品的测量；
(3)在工程实际安装时，经常出现安装时的底部固定问题，而且越长的测量范围，实际安装越复杂；
(4)价格非常高昂。
1．5超声波液位计
罐外用超声波液位计由主机、探头、金属结构件3部分组成，它主要是用于对铁路罐车、汽车罐车及卧式罐等的液位测量。超声波液位计原理是采用了超声波在罐外穿透罐壁及液体的方法，通过接收液体表面回波信号，测出液面高度。这种液位计采用712mhz晶振和专制晶闸管，发射功率大，接收灵敏度较高，能接收到2次穿透金属罐壁与液体后反射回的超声波信息；具有液位超上限和低于下限的声光报警，防震、防腐、防雷、防爆性能良好；主机电源设计先进，保证主机工作电流为lmA，防止多出电压共用地线出现对液晶屏幕干扰现象发生，超声波液位计通过了高低温、振动、运输进程和防电磁干扰试验，保证在我国地理环境复杂的条件下正常使用。罐外用超声波液位计尤其适用于铁路罐车液体充装过程中的充装量多少的监督控制，保证用户向罐内
充装的液体容量控制在铁路罐车安全运输容量，但是其高昂的价格目前很难实现普及应用。
2.选用液位计的原则：
(1)油罐容积：对大型罐(10000～lO0000m )及比较大液化气罐可选用性能较高液位计，中小罐可选用一般液位计；
(2)油罐用途：贸易罐应选用高精度液位计，中间罐可用一般液位计；
(3)介质特性：储存粘度大的介质(如重油)时，应尽量采用与被测介质不接触或少接触类型的液位计，如雷达式、超声波式和磁致式液位计，轻油可采用一般液位计；
(4)用户实际需要：如果用户要求计量精度高而投资限制少，可以采用性能好的液位计，一般情况下，老罐区改造或更新可结合原有液位计使用维护情况考虑选型，尽量统一选型。
雷达液位计的测量原理、特点与应用 摘要：雷达液位计是一种非接触式无可动部件、真正免维护的液位测量仪表。该仪表经过多年的应用及技术改进，目前广泛应用于石化行业，并得到了用户的认可。本文简要介绍了雷达液位计的2种不同的测量原理，根据其特点与优点，指出了适合应用的场合及安装要求。 关键词：雷达液位计脉冲微波调频连续波应用 雷达液位计是20世纪60年代中期国外开始生产使用的新技术产品。它是一种采用微波测量技术、非接触式的液位测量仪表。在初期，它主要用于海船油槽液位测量。它克服了以前使用机械式接触型液位仪表的诸多缺点，比如清洗的困难和维修的不便等。随后，雷达液位计被用于在岸上储罐液位的测量以及炼油装置中液位的测量。随着石油化工行业的不断发展，雷达液位计的应用范围日益广泛，特别是高精度的特点得到了国际计量机构的认证，满足贸易交接的物料计量要求[1]。 一、雷达液位计的测量原理与特点 雷达液位计是利用超高频电磁波经天线向被测容器的液面发射，当电磁波到达液面后反射回来，被同一天线接收并检测出发射波及回波的时差，从而计算出液面高度[2]。 雷达液位计有2种工作模式，分别对应两种测量原理。 1.脉冲微波方式(PTOF) 这种方式是一种“俯视式”时间行程测量系统，测量系统经过天线以固定的带宽周期地发射某一固定频率的微波脉冲，在被测物料表而产生反射后由雷达系统所接收。天线接收反射的微波脉冲并将其传给电子线路，微处理器对此信号进行处理，识别出微波脉冲在物料表而所产生的回波，并据此计算液位(如图1所不)，将被测液位距离成正比关系的时间再转换为电信号。 2.调频连续波方式(FMCW) 这种方式的雷达液位计的微波源是x波段的旅控振荡器，天线发射的微波是频率被线形调制的连续波，当回波被天线接收到时，微波发射频率已经改变。发射波与回波的频率差正比于天线到液面的距离，以此计算出液位高度。 二、PTOF法与FMCW法的比较 对于PTOF方法，脉冲的时间行程可以直接返回到不受温度影响的石英振荡器。对于FMCW方法，必须采用昂贵的振荡器温度稳定装置，或安装内部的参
投入式液位计测量原理 投入式液位计是一种测量液位的压力传感器．是基于所测液体静压与该液体的高度成比例的原理，采用国外先进的隔离型扩散硅敏感元件或陶瓷电容压力敏感传感器，将静压转换为电信号，再经过温度补偿和线性修正，转化成标准电信号（一般为4～20mA／1～5VDC）。 投入式液位计适用于石油化工、冶金、电力、制药、供排水、环保等系统和行业的各种介质的液位测量。精巧的结构，简单的调校和灵活的安装方式为用户轻松地使用提供了方便。4～20mA、 0～5v、0～10mA等标准信号输出方式由用户根据需要任选。 工作原理： 用静压测量原理：当液位变送器投入到被测液体中某一深度时，传感器迎液面受到的压力公式为：Ρ = ρ .g.H + Po 在公式中： P ：变送器迎液面所受压力 ρ：被测液体密度 g ：当地重力加速度 Po ：液面上大气压 H ：变送器投入液体的深度 同时，通过导气不锈钢将液体的压力引入到传感器的正压腔，再将液面上的大气压 Po 与传感器的负压腔相连，以抵消传感器背面的
Po ，使传感器测得压力为：ρ .g.H ，显然 , 通过测取压力 P ，可以得到液位深度。 一、超声波液位计的特性 1、选用专业超声波小角度探头，发射功率大，灵敏度高，寿命 长，测量距离远； 2、任意点上下限设定，倒值设定，(可在测距范围内任意设定两点间的距离对应4—20MA或0—5V，传感器可方便安装调试，适应各种信号连接要求 )。距离准确度在线标定可用于水、酒、糖、饮料 等液位控制。 3、输出方式有4--20MA或0-5V输出，0—10V 输出。数字信号：RS232（三线）/ RS485（任选其一，在定货时约定）二次示仪表为智能型数字显示仪表，有多种功能，其中上下限设定功能可使 液位及物位实现自控及报警。 4、距离或深度数据直接由LED数码管显示，便于现场测定，并 带有温度显示。 5、全封蔽设计，可用于野外，可直接对液体进行测定。
雷达液位计的工作原理 雷达液位计的工作原理 发射—反射—接收是雷达液位计的基本工作原理。 雷达传感器的天线以波束的形式发射电磁波信号，发射波在被测物料表面产生反射，反射回来的回波信号仍由天线接收。发射及反射波束中的每一点都采用超声采样的方法进行采集。信号经智能处理器处理后得出介质与探头之间的距离，送终端显示器进行显示、报警、操作等。微波测距示意图如图1所示。 图中，E－空槽（罐）的高度；F—满槽（罐）的高度； D—探头至介质表面的距离；L—实际物位 雷达脉冲信号从发射到接收的运行时间与探头到介质表面的距离D成正比，即： D=v×t/2 式中，t—脉冲从发射到接收的时间间隔 v—波形传播速度 因空槽距离E已知，故实际物位的距离L为： L=E-D 式中，E的基准点是过程连接的底部 在发射的时间间隔里，天线系统作为接收装置使用。仪表分析、处理运行
时间小于十亿分之一秒的回波信号，并在极短的一瞬间分析处理回波。 雷达传感器利用特殊的时间间隔调整技术将每秒的回波信号进行放大、定位，然后进行分析处理。因此雷达传感器可以在0.1s内精确细致地分析处理这些被放大的回波信号，无须花费很多时间来分析频率。 雷达液位计的特点 雷达液位计最大的特点是在恶劣条件下功效显著。无论是有毒介质，还是腐蚀性介质，也无论是固体、液体还是粉尘性、浆状介质，它都可以进行测量。在测量方面，具有以下特点： 1、连续准确地测量 由于电磁波的特点，不受环境的影响。故其测量的应用场合比较广。雷达液位计的探头与介质表面无接触，属非接触测量，能够准确、快速地测量不同的介质。探头几乎不受温度、压力、气体等的影响（500℃时影响仅为0.018%，50bar时为0.8%）。 2、对干扰回波具有抑制功能 比如，波束范围内接头引起的干扰回波和进料或出料的噪声引起的干扰回波等可由内部的模糊逻辑控制自动进行抑制。 3、准确安全节省能源 雷达液位计在真空、受压状态下都可进行测量，而且准确安全，可*性强。可以不受任何限制，适用于各种场合。雷达液位计采用材料的化学性、机械性都相当稳定，且材料可以循环利用，极具环保功效。 4、无须维修且可*性强 微波几乎不受干扰，与测量介质不直接接触，几乎可以被应用于各种场合，如真空测量、液位测量或料位测量等。由于高级材料的使用，对情况极其复杂的化
艾默生雷达液位计资料目录 一、雷达液位计结构组成与工作原理 二、雷达液位计测量系统结构组成 三、雷达液位计工具软件及使用 四、雷达液位计校定 五、罗斯蒙特 2210 显示装置 六、雷达液位计故障判断处理
一、雷达液位计结构组成与工作原理 1、结构组成： 雷达液位计是由发射器头（TH）与天线组成。发射器头一般是通用的，同系列雷达液位计间可以互换。天线有多种形式，从而形成多种型号的雷达液位计。 发射器头由表体和电子单元（THE）组成。电子单元由微波单元、信号处理、数据通信、电源及瞬变保护电路板等构成。 二、雷达液位计测量系统结构组成及接线 １、计测量系统结构组成： SAAB雷达液位计测量系统是由RTG液位计、FCU现场通讯单元、RTL/2现场总线、DAU现场数据采集单元、多点温度计MST（RTD测温元件Pt100)等组成，如下图所示，通过FCU与DCS通讯。
雷达液位计：RTG39、RTG40，罐旁指示仪：DAU2100、RDU40、751，DU2210-R ，多点温度计：MST 2、相关技术参数
3、电气连接： 罗斯蒙特PRO系列变送器具有两个分开的接线盒X1和X2分别用来连接设备电源、输出和显示装置。采用DC或AC作为具有较宽输入范围的内置电源，变送器供电单元可自动将电压调整到指定电压极限范围内的适用电压。变送器输出为非本质安全HART/4-20mA主要模拟输出或非本质安全基金会现场总线。 罗斯蒙特 PRO 变送器连接示意图 3.1 端子块X1接线 端子1-2：用于连接非本质安全HART/4-20 mA主要模拟输出或非本质安全基金会现场总线。 端子3-4：用于连接电源输入。 端子A：电气安全接地端子。
磁翻板液位计工作原理及维护 （单位：联合三车间制作人：孙育青审核人：） 一、制作目的： 磁翻板液位计具有显示直观、醒目、视角宽，结构紧凑合理，安全可靠，无“跑、冒、滴、漏”现象。新硫磺回收装置汽包、碱罐等使用到磁翻板液位计监测液位。通过学习磁翻板液位计工作原理及维护有助于提高操作水平，维护好设备降低故障率。 二、磁翻板液位计工作原理： 结构图工作原理图 磁翻板液位计（也可称为磁性浮子液位计）根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱翻转180°，当液位上升时翻柱由白色转变为红色，当液位下降时翻柱由红色转变为白色，指示器的红白交界处为容器内部液位的实际高度，从而实现液位清晰的指示。 三、日常维护 1、本体周围不容许有导磁物质接近，禁用铁丝固定，否则会影响磁翻板液位计的正常工作； 2、调试时应先打开上部引管阀门，然后缓慢开启下部阀门，让介质平稳进入主导管(运行中应避免介质急速冲击浮子，引起浮子剧列波动，影响显示准确性)，观察磁性红白球翻转是否正常，然后关闭下引管阀门，打开排污阀，让主导管内液位下降，据此方法操作三次，确属正常，即可投入运行(腐蚀性等特殊液体除外)； 3、介质内不应含有固体杂质或磁性物质，以免对浮子造成卡阻； 4、磁翻板液位计应根据介质情况，不定期清洗主导管清除杂质； 5、使用前应先用校正磁钢将零位以下的小球置成红色，其它球置成白色；
6、磁翻板液位计的安装位置，应避开或远离物料介质进出口处，避免物料流体局部区域的急速变化，影响液位测量的准确性；
导波雷达料位计的原理及应用 导波雷达料位计的原理及应用 一、导波雷达料位计概述 料位是工业生产中的一个重要参数。料位测量的方法很多，针对不同的工况和介质可以使用不同测量原理的料位计，吹气法、静压式、浮球式、重锤式、超声波等几种常用的料位测量仪表，都有各自的特点和应用范围。导波雷达料位计运用先进的雷达测量技术，以其优良的性能，尤其是在槽罐中有搅拌、温度高、蒸汽大、介质腐蚀性强、易结疤等恶劣的测量条件下，显示出其卓越的性能，在工业生产中发挥着越来越重要的作用。 二、原理及技术性能 雷达波是一种特殊形式的电磁波，导波雷达料位计利用了电磁波的特殊性能来进行料位检测。电磁波的物理特性与可见光相似，传播速度相当于光速。其频率为300MHz-3000GHz。电磁波可以穿透空间蒸汽、粉尘等干扰源，遇到障碍物易于被反射，被测介质导电性越好或介电常数越大，回波信号的反射效果越好。 雷达波的频率越高，发射角越小，单位面积上能量（磁通量或场强）越大，波的衰减越小，导波雷达料位计的测量效果越好。 １.导波雷达料位计的基本原理 导波雷达料位计组成：它主要由发射和接收装置、信号处理器、天线、操作面板、显示、故障报警等几部分组成。 发射－反射－接收是导波雷达料位计工作的基本原理。雷达传感器的天线以波束的形式发射最小5.8GHz的雷达信号。反射回来的信号仍由天线接收，雷达脉冲信号从发射到接收的运行时间与传感器到介质表面的距离以及物位成比例。
即：h=?H–vt/2? 式中?h为料位；H为槽高；?v为雷达波速度；t为雷达波发射到接收的间隔时间；２.导波雷达料位计测量料位的先进技术： (１)回波处理新技术的应用 从导波雷达料位计的测量原理可以知道，导波雷达料位计是通过处理雷达波从探头发射到介质表面然后返回到探头的时间来测量料位的，在反射信号中混合有许多干扰信号，所以，对真实回波的处理和对各种虚假回波的识别技术就成为导波雷达料位计能够准确测量的关键因素。 (２)测量数据处理： 由于液面波动和随机噪声等因素的影响，检测信号中必然混有大量噪声。为了提高检测的准确度，必须对检测信号进行处理，尽可能消除噪声。 经过大量的实验验证，采用数据平滑方法可以达到满意的效果。此方法也可有效的克服罐内搅拌器对测量的影响。 (３)导波雷达料位计的特点： 由于导波雷达料位计采用了上述先进的回波处理和数据处理技术，加上雷达波本身频率高，穿透性能好的特点，所以，导波雷达料位计具有比接触式料位计和同类非接触料位计更加优良的性能。 ①可在恶劣条件下连续准确地测量。 ②操作简单，调试方便。 ③准确安全且节省能源。 ④无需维修且可靠性强。 ⑤几乎可以测量所有介质。
正确安装使用投入式静压液位计 静压投入式液位计是基于所测液体静压与该液体高度成正比的原理，采用扩散硅或陶瓷敏感元件的压阻效应，将静压转成电信号。经过温度补偿和线性校正。转换成4-20mADC标准电流信号输出。 RZ系列静压投入式液位计稳定性好，精度高，传感器部分可直接投入到液体中，变送器部分可用法兰或支架固定，安装使用极为方便。固态结构，无可动部件，高可靠性，使用寿命长从水、油到粘度较大的糊状都可以进行高精度测量，不受被测介质起泡、沉积、电气特性的影响宽范围的温度补偿。静压投入式液位计具有电源反相极性保护及过载限流保护。 静压投入式液位计使用与安装的注意事项： 1.液位变送器运输、储存时应恢复原包装，存放在阴凉、干燥、通风的库房内。 2.使用中发现异常，应关掉电源，停止使用，进行检查 3.接供电电源时应严格按照接线说明进行连接。 静压投入式液位计如何安装： 液位计应安装在静止的深井、水池中时，通常把内径Φ45mm左右的钢管(不同高度打若干小孔，以便水通畅进入管内)固定于水中，然后将静压投入式液位计放入钢管中即可使用。变送器的安装方向为垂直，投入式安装位置应远离液体出入口及搅拌器。在有较大振动的使用场合，可在变送器上缠绕钢丝，利用钢丝减震，以免拉断电缆线。测量流动或有搅拌的液体的液位时，通常把内径Φ45mm左右的钢管(在液体流向的反面不同高度打若干小孔，以便水通畅进入管内)固定于水中，然后将静压投入式液位计放入钢管中即可使用。
关于静压投入式液位计怎样解决抗干扰问题的解决方法，投入式液位计稳定性好，精度高，安装使用相当方便。在日常使用中会受到很多因素的影响。为使用户能够更好的使用投入式液位计，下面将相关的方法与大家分享。 首先大家都使用了传统的方法解决的但是没有很好效果。对于这种传统的方法也就是测量设备上一个小水箱的液位时，把压力变送器检安装在水箱的底部，传感器线的性化不错。但存在一个问题，当水箱上面有水流下来时，会使下面的压力摆动比较大。分析数据来看，用1秒钟取出一个数据，显示的摆动比较大，其中又有正确的数值;用10ms取出一个数来平均，效果也不好。如何进行解决？ 避免液体下流时压力直接冲击探头，或者用其他的物体挡住液体下流时候那瞬间直接冲击的压力就可以了;同时可以把进水口装成淋浴式的，把一股大水流切断成小水流喷洒下来，效果还不错;把进水管口弯一下，使进水口略微往上翘一点，水在出来时会首先往空中抛然后再落下，减少了直接冲击(将动能转换成势能)。 精心搜集整理，只为你的需要
常见几种液位计工作原理 关键字：液位计 一、磁翻板液位计 主要原理 磁翻板液位计也称为磁翻柱液位计，结构主要基于浮力和磁力原理设计生产的带有磁体的浮子（简称磁性浮子）被测介质中的位置受浮力作用影响。液位的变化导致磁性浮子位置的变化、磁性浮子和磁翻柱（也成为磁翻板）静磁力耦合作用导致磁翻柱翻转一定角度（磁翻柱外表涂敷不同的颜色）进而反映容器内液位的情况。 配合传感器（磁簧开关）和精密电子元器件等构成的电子模块和变送器模块，可以变送输出电阻值信号、电流值（420mA 信号、开关信号以及其他电学信号。从而实现现场观测和远程控制的完美结合。 适用范围及特点 磁翻板液位计采用优质磁体和进口电子元件，使产品具有：设计合理、结构简单、使用方便、性能稳定、使用寿命长、便于装置维护等优点。 磁翻板液位计输出信号多样，实现远距离的液位指示、检测、控制和记录。 磁翻板液位计几乎可以适用于各种工业自动化过程控制中的液位丈量与控制。可以广泛运用于石油加工、食品加工、化工、水处理、制药、电力、造纸、冶金、船舶和锅炉等领域中的液位测量、控制与监测。
二、磁浮球液位计（液位开关） 主要原理 磁浮球液位计（液位开关）结构主要基于浮力和静磁场原理设计生产的带有磁体的浮球（简称浮球）被测介质中的位置受浮力作用影响：液位的变化导致磁性浮子位置的变化。浮球中的磁体和传感器（磁簧开关）作用，使串联入电路的元件（如定值电阻）数量发生变化，进而使仪表电路系统的电学量发生改变。也就是使磁性浮子位置的变化引起电学量的变化。通过检测电学量的变化来反映容器内液位的情况。 该液位计可以直接输出电阻值信号，也可以配合使用变送模块，输出电流值（420mA 信号；同时配合其他转换器，输出电压信号或者开关信号（也可以依照客户需求转换器由公司配送）从而实现电学信号的远程传输、分析与控制。 适用范围及特点 本产品采用优质磁体和进口电子元件，使产品具有：结构简单、使用方便、性能稳定、使用寿命长、便于装置维护等优点。 本产品几乎可以适用与各种工业自动化过程控制中的液位丈量与控制，可以广泛运用于石油加工、食品加工、化工、水处理、制药、电力、造纸、冶金、船舶和锅炉等领域中的液位测量、控制与监测。
873智能雷达液位计操作手册 （973智能雷达液位计的操作，与873智能雷达液位计完全相同，本手册可供973雷达液位计的用户使用） 前言： 873智能雷达液位计是一种用雷达技术进行液位测量的精密仪表。 以下内容涉及到对873智能雷达液位计基本功能的调试、使用和日常维护的指导。一些选项的功能比如液位报警、标定针补偿、温度测量、模拟输出和压力测量等会在其他的说明手册里进行描述。 法律问题 873智能雷达液位计的机械和电器安装必须由拥有在危险地区安装防爆设备知识和训练的人员来实施。 以下全部说明内容的版权属于荷兰恩拉福有限公司。荷兰恩拉福有限公司对于由下列内容所造成的人身伤害和设备损失不服责任： ●没有按照说明进行操作 ●进行了说明中没有提到的操作 ●没有按照规定实施个人安全保护措施，没有采用安全操作所需要的设备和工具。 电磁兼容性 873智能雷达液位计符合以下的电磁兼容性标准： EN 50081-2 Generic Emission Standard EN 50082-2 Generic Immunity Standard 如果您有任何的疑问，请随时和荷兰恩拉福有限公司联系，也可以和恩拉福在全球的任何代表处联系。
1. 简介 恩拉福873智能雷达液位计是一种使用雷达技术探测液位的精密液位计。这种仪表能够长时间保持很高的液位测量精度，同时非常的可靠，不受环境变化的影响。 873雷达液位计带有4个可编程的液位报警，同时还可以提供自诊断信息。 这些信息都可以显示在表头的显示器上，也可以显示在手操器上，或者远传到控制室在上位机上显示。 873雷达液位计可以安装MPU选项板，用于输出4～20mA模拟信号，这样873可以被连接到控制系统当中或者和模拟记录设备连接在一起。 873雷达液位计还可以通过配备TPU-2或者HSU选项板接入点温度计测量点温度。 873雷达液位计通过配备MPU, HPU或者OPU选项板连接多点温度计，通过多点温度计准确测量产品的平均温度和罐内气相的平均温度。 Honeywell ST3000系列压力变送器可以通过OPU选项板连接到液位计，通过HPU或者HSU 选项板，所有支持HART协议的压力变送器或者水探头都可以接入到液位计。 1.1. 测量原理 雷达液位计是通过发射频率高达10GHz的高频电磁波来检测液位的。 电磁波发射到罐中，被产品的表面反射回液位计。 众所周知，真空中电磁波的传播速度是光速，但是液位的准确测量不能依靠测量传播的时间差，我们测量的是反射波和发射波之间的相位差。电磁波在空中传播的距离可以通过对相位差的计算而获得。 这种测量的原理称为合成脉冲雷达（Synthesized Pulse Radar, SPR）。 873智能雷达液位计通过安装在罐顶的天线单元来产生电磁波。 电磁波通过罐分离器的引导，进入雷达天线。 雷达天线对电磁波进行整形，然后发射到罐中。从液面反射的回来的电磁波被同一个雷达天线接受到。天线单元内部的电子线路会同时测量发射合接受到的信号。 在经过处理之后，数字信号被传送到控制单元。控制单元把测量到的距离转换成实尺或者是空尺，并且上传到现场总线等通讯网络中去。
雷达物位计工作原理 美国AMETEK DE公司生产的非接触式雷达物位计，采用世界先进的FMCW （调频连续波）技术，对比较复杂的场合能进行比较准确地物位测量。 FMCW：调频连续波 FMCW雷达技术采用高频扫描信号，通常频率为8.5到9.9GHz。雷达信号从天线的一端发射，经时间t后被接收器接收。通过付氏变换分析将发射和接收的频率差△f转换为所测介质的物位。 FMCW雷达系统一般利用线性调频信号，发射频率随一定的时间（扫描频率）线性增加。由于微波发射频率是随着信号传播的时间而变化的，所以与反射体距离成比例的低频信号的频率f是从前发射频率和接收频率之间的差异获取的。这样介质的液位可以由储罐的高度和距离计算出来。 频率扫描线性度 FMCW雷达系统的精度取决于频率扫描的线性度和重复性，线性校正是通过对振荡器的参考测量来实现的。 非线性可校正到98%。 FMCW优势 与脉冲雷达技术相比，FMCW雷达技术具有以下优点： ?较高波段，较宽范围的微波信号，从而反射强度高，不受测量环境干扰； ?较高的发射频率，较小的反射角，较小的干扰反射； ?对于同样的应用场合，较小直径的天线就可满足测量要求。 容器底部跟踪 如果容器中的介质（大多数石油化工产品）对微波的反射性较差，则微波穿过介质传播。微波传播至容器底部然后返回，这样介质对波变成“透明”。由于微波在介质中的传播速度比在大气中的传播速度小，容器底部似乎下移动了。对这种应用场合，“容器底部跟踪”方法就能适用，其物位计能自动分析和评价这种移位。
射频导纳液位计工作原理 射频导纳是一种从电容式发展起来的、防挂料、更可靠、更准确、适用性更广得了为控制技术，射频导纳中导纳的含义为电学中阻抗的倒数，它由电阻性成分、电容性成分、感性成分综合而成，而射频即高频无线电波谱，所以射频导纳可以理解为高频无线电波测量导纳。 1、电容式物位测量原理 实验室中，平行板电容器是一个理想型的电容器，其电容量为：C=ε╳S/D,其中ε为两电容极板间介质的介质常数，S为两极板间面积，D为两极板间距离。对于一个料仓，安装一个测量系统，形成一个同轴电容器。仓内存在一个电容 C= ε 0╳S╳H0/D+ε╳S╳ (H-H )，其中ε 为两极间空气的介电常数， ε0=1.0006,近似=1；ε为两电极间介质的介电常数，S为两极板间等效面积，D 为两极板间距离，Ho为空气段探头长度，H为探头长度。对于一个固定的料仓来说，物料的ε是固定的，S、D也是固定的，所以，推导上式可知，测量电容与物料的高度成正比。图2是测量原理框图。 利用检测桥路上的可调电容可以平衡掉初始电容，包括安装电容和线缆电容等，只剩下探头物料电容，该电容信号放大后，输出一个与料位成正比的信号。这种电容式原理存在一个严重弱点：即物位升高淹没探头后又落下去时，探头可能会留有附着物即挂料。这会导致被测电容加大，如果是导电液体情况会更严重，产生很大的误差。另一个缺点是探头到电路单元之间的连接电缆，在这相当于一个较大的电容，而且随温度变化。这个变化的电缆电容与物位电容叠加在一起会引起很大的误差，尤其在物料介电常数较低的场合，信号较小，这些误差将是很严重的。而射频导纳技术就能克服上述缺点。 2、点位射频导纳原理 点位射频导纳技术与电容几乎的重要区别是采用了三端技术，如图3。在电路单元测量信号上引出一根线，经同相放大器放大，其输出与同轴电缆屏蔽层相连，然后又连到滩头的屏蔽层相连（Cote-shield元件）。该放大器是一个同相放大器，其增益为“1”，输出信号与输入信号等电位、同相位、同频率但互相隔离。地线是电缆中另一条独立的导线。由于同轴电缆的中心线与外层屏蔽存在上述关系，所以二者之间没有电位差，也就没有电流流过，即没有电流从中心线漏出来，相当于二者之间没有电容或电容等于零。因此电缆的温度效应，安装电容等也就不会产生影响。对于探头上的挂料问题采用一种新的探头结构，五层同心结构：最里层是中心测杆，中间是Cote-shield屏蔽层，最外面是接地的安装螺纹，用绝缘层将其分别给起来。图4给出了探头上挂料的等效电路。与同轴电缆的情况时一样的，中心测杆与屏蔽层之间没有电势差，即使传感元件上挂料阻抗很小，也不会有电流流过，电子仪器测量的仅仅是从探头中心到主要是到对面罐壁（地）的电流，因为Cote-shield元件能阻碍电流沿探头向上流向容器壁，因而对地电流只有经探头末端通过被测物料到对面容器壁。即 U A =U B I AB =(U A -U B )/R=0由于屏蔽层与容器壁之间存在电势差，两者之间虽有电流通 过，但该电流不被测量，不影响测量结果。这样就将测量段保护起来，中心测杆与地之间形成被测电流。 3、连续射频导纳原理
传感器是26G高频雷达式液位测量仪表，测量最大距离可达80米。天线被进一步优化处理，新型快速的微处理器可以进行更高速率的信号分析处理，使得仪表可以测量一些复杂的测量条件。 原理 雷达液位天线发射较窄的微波脉冲，经天线向下传输。微波接触到被测介质表面后被反射回来再次被天线系统接收，将信号传输给电子线路部分自动转换成液位信号（因为微波传播速度极快，电磁波到达目标并经反射返回接收器这一来回所用的时间几乎是瞬间的）。 A量程设定 B低位调整 C高位调整 D盲区范围 测量的基准面是：螺纹底面或法兰的密封面。 注：使用雷达液位计时，务必保证最高液位不能进入测量盲区（图中D所示区域）。 1、26G雷达液位计特点： ●天线尺寸小，便于安装；非接触雷达，无磨损，无污染。 ●几乎不受腐蚀、泡沫影响；几乎不受大气中水蒸气、温度和压力变化影响。 ●严重粉尘环境对高频水位计工作影响不大。 ●波束角小，能量集中，增强了回波能力的同时又有利于避开干扰物。 ●测量盲区更小，对于小罐测量也会取得良好的效果。 ●高信噪比，即使在波动的情况下也能获得更优的性能。
2、仪表介绍 应用：各种腐蚀的液体 测量范围：10米 过程连接：螺纹、法兰 介质温度：-40～130℃ 过程压力：-0.1～0.3MPa 精度：±5mm 防护等级：IP67 频率范围：26GHz 防爆等级：ExiaⅡC T6Ga/Exd ia IIC T6Gb 信号输出：4...20mA/HART(两线/四线) RS485/Mod bus 应用：耐温、耐压、轻微腐蚀的液体 测量范围：30米 过程连接：螺纹、法兰 介质温度：-40～250℃ 过程压力：-0.1～4.0MPa 精度：±3mm 防护等级：IP67 频率范围：26GHz 防爆等级：ExiaⅡC T6Ga/Exd ia IIC T6Gb 信号输出：4...20mA/HART(两线/四线) RS485/Mod bus 应用：卫生型液体存储容器、强腐蚀性容器 测量范围：20米 过程连接：法兰 介质温度：-40～150℃ 过程压力：-0.1～0.1MPa 精度：±3mm 防护等级：IP67 频率范围：26GHz 防爆等级：ExiaⅡC T6Ga/Exd ia IIC T6Gb 信号输出：4...20mA/HART(两线/四线) RS485/Mod bus
2017-12-03给排水处理技术与应用 本文通过对常用20种液位计工作原理的解读，从各液位计安装使用及注意事项的分析，来判断液位计可能出现的故障现象以及如何来处理，让仪表人系统的了解液位计，从而为遇到工况能够在选择液位计上，做出准确的判断提供依据。 常见液位计种类 1、磁翻板液位计 2、浮球液位计 3、钢带液位计 4、雷达物位计 5、磁致伸缩液位计 6、射频导纳液位计 7、音叉物位计 8、玻璃板/玻璃管液位计 9、静压式液位计 10、压力液位变送器 11、电容式液位计 12、智能电浮筒液位计 13、浮标液位计 14、浮筒液位变送器 15、电接点液位计 16、磁敏双色电子液位计 17、外测液位计 18、静压式液位计 19、超声波液位计 20、差压式液位计（双法兰液位计） 常用液位计的工作原理 1、磁翻板液位计
磁翻板液位计：又叫磁浮子液位计，磁翻柱液位计。 原理：连通器原理，根据浮力原理和磁性耦合作用研发而成，当被测容器中的液位升降时，浮子内的永久磁钢通过磁耦合传递到磁翻柱指示面板，使红白翻柱翻转180°，当液位上升时翻柱由白色转为红色，当液位下降时翻柱由红色转为白色，面板上红白交界处为容器内液位的实际高度，从而实现液位显示。 2、浮球液位计 浮球液位计结构主要基于浮力和静磁场原理设计生产的。带有磁体的浮球（简称浮球）在被测介质中的位置受浮力作用影响：液位的变化导致磁性浮子位置的变化。浮球中的磁体和传感器（磁簧开关）作用，使串连入电路的元件（如定值电阻）的数量发生变化，进而使仪表电路系统的电学量发生改变。也就是使磁性浮子位置的变化引起电学量的变化。通过检测电学量的变化来反映容器内液位的情况。 3、钢带液位计 它是利用力学平衡原理设计制作的。当液位改变时，原有的力学平衡在浮子受浮力的扰动下，将通过钢带的移动达到新的平衡。液位检测装置（浮子）根据液位的情况带动钢带移动，位移传动系统通过钢带的移动策动传动销转动，进而作用于计数器来显示液位的情况。 4、雷达液位计 雷达液位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。 5、磁致伸缩液位计 磁致伸缩液位计的传感器工作时，传感器的电路部分将在波导丝上激励出脉冲电流，该电流沿波导丝传播时会在波导丝的周围产生脉冲电流磁场。在磁致伸缩液位计的传感器测杆外配有一浮子，此浮子可以沿测杆随液位的变化而上下移动。在浮子内部有一组永久磁环。当脉冲电流磁场与浮子产生的磁环磁场相遇时，浮子周围的磁场发生改变从而使得由磁致伸缩材料做成的波导丝在浮子所在的位置产生一个扭转波脉冲，这个脉冲以固定的速度沿波导丝传回并由检出机构检出。
Danfoss丹佛斯液位传感器AKS 4100的工作原 理 全新的灵活性和度 AKS 4100 液位传感器为您带来全新的灵活性和度。结合 TDR 导向雷达技术，传感器可完全适用于工业制冷 - 可靠。 所有传感器的安装都非常便捷，灵活性高。无需现场校准，您可在现场轻松调节探头长度。 特点和优势 任何液位情况或制冷剂类型（包括氨和二氧化碳），均可轻松调试 提供电缆或同轴（护套）套管 高度准确性 Danfoss丹佛斯液位传感器AKS 4100工作原理 用静压测量原理:当液位变送器投入到被测液体中某一深度时，传感器迎液面受到的压强公式为:Ρ = ρ .g.H + Po式中: P :变送器迎液面所受压强 ρ:被测液体密度 g :当地重力加速度 Po :液面上大气压 H :变送器投入液体的深度 同时，通过导气不锈钢将液体的压力引入到传感器的正压腔，再将液面上的大气压 Po 与传感器的负压腔相连，以抵消传感器背面的 Po ， 使传感器测得压力为:ρ .g.H ，显然，通过测取压强 P ，可以得到液位深度。 功能特点: ◆稳定性好，满度、零位长期稳定性可达 0.1%FS/ 年。在补偿温度 0 ~ 70 ℃范围内，温度飘移低于 0.1%FS ，在整个允许工作温度范围内低于 0.3%FS 。 ◆具有反向保护、限流保护电路，在安装时正负极接反不会损坏变送器，异常时送器会自动限流在 35MA 以内。 ◆固态结构，无可动部件，高可靠性，使用寿命长。
◆安装方便、结构简单、经济耐用。 主要技术参数: 工艺:扩散硅陶瓷电容蓝宝石电容任选。分体式一体式可选，量程:0---0.5---200米，输出: 4---20mA (2线制)供电: 7.5---36VDC 推荐24VDCCBM-2100/CBM-2700投入式静压液位计可靠防腐并带有陶瓷测量单元的探头，用于净水、污水及盐水的物位测量。GY500投入分体式液位变送器采用扩散硅压阻芯体,316全不锈钢结构，壳体采用隔离防爆设计,该投入式液位计主要适用于河流、地下水位、水库、水塔及容器等的液位测量与控制。电路采用信号隔离放大，截频干扰设计(抗干扰能力强，防雷击)过压保护，限流保护，抗冲击，防腐等设计。]主要技术参数:b]测量介质: 水油等液体压力类型: 表压、绝压(没有要求默认表压)] b]量程: 0~300m中间量程任选综合精度: 0.1%FS 输出信号: 4~20mA(二线制)、0~5V、1~5V、0~10V(三线制) 供电电压: 12~36VDC 介质温度: -30~60℃环境温度: -40~85℃零点温漂移: ≤±0.05%FS℃量程温度漂移: ≤±0.05%FS℃补偿温度: 0~70℃安全过载: 150%FS极限过载: 200%FS采样频率: ≤2ms负载能力:(电流型)250~1425Ω(电压型)≥2KΩ密封等级: IP68 长期稳定性能: 0.1%FS/年振动影响: 在机械振动频率20Hz~1000Hz内，输出变化小于0.1%FS 机械连接(螺纹接口): 投入式(潜入式)]产品尺寸(mm):b] 投入分体式液位变送器 ⊙选用美国进口的高精度、隔离式敏感组件，性能可靠 ⊙表压或绝压测量 ⊙量程宽:1mH2O~200mH2O ⊙输出:4~20mA或0~5V ⊙电源电压:24VDC(12~36VDC)，mV 输出型为恒流1.5mADC 或恒压12VDC 供电 ⊙精度高，优于0.2%F.S ⊙100%防水防潮，防护等级IP68 ⊙完备的电路功能，调校方便
超声波液位计和雷达液位计的区别 我们一般把声波频率超过20kHz的声波称为超声波，超声波是机械波的一种，即是机械振动在弹性介质中的一种传播过程，它的特征是频率高、波长短、绕射现象小，另外方向性好，能够成为射线而定向传播。超声波在液体、固体中衰减很小，因而穿透能力强，尤其是在对光不透明的固体中，超声波可穿透几十米的长度，碰到杂质或界面就会有显著的反射，超声波测量物位就是利用了它的这一特征。 在超声波检测技术中，不管那种超声波仪器，都必须把电能转换超声波发射出去，再接收回来变换成电信号，完成这项功能的装置就叫超声波换能器，也称探头。如图所示，将超声波换能器置于被测液体上方，向下发射超声波，超声波穿过空气介质，在遇到水面时被反射回来，又被换能器所接收并转换为电信号，电子检测部分检测到这一信号后将其变成液位信号进行显示并输出。 由超声波在介质中传播原理可知，若介质压力、温度、密度、湿度等条件一定，则超声波在该介质中传播速度是一个常数。因此，当测出超声波由发射到遇到液面反射被接收所需要的时间，则可换算出超声波通过的路程，即得到了液位的数据。 超声波有盲区，安装时必须计算预留出传感器安装位置与测量液体之间的距离。 雷达液位计采用发射—反射—接收的工作模式。雷达液位计的天线发射出电磁波，这些波经被测对象表面反射后，再被天线接收，电磁波从发射到接收的时间与到液面的距离成正比，关系式如下： D=CT/2 式中 D——雷达液位计到液面的距离 C——光速 T——电磁波运行时间
雷达液位计记录脉冲波经历的时间，而电磁波的传输速度为常数，则可算出液面到雷达天线的距离，从而知道液面的液位。 在实际运用中，雷达液位计有两种方式即调频连续波式和脉冲波式。采用调频连续波技术的液位计，功耗大，须采用四线制，电子电路复杂。而采用雷达脉冲波技术的液位计，功耗低，可用二线制的24V DC供电，容易实现本质安全，精确度高，适用范围更广。 超声波用的是声波，雷达用的是电磁波，这才是最大的区别。而且超声波的穿透能力和方向性都比电磁波强的多，这就是超声波探测现在比较流行的原因。 主要应用场合的区别： 1.雷达测量范围要比超声波大很多。 2.雷达有喇叭式、杆式、缆式，相对超声波能够应用于更复杂的工况。 3.超声波精度不如雷达。 4.雷达相对价位较高。 5.用雷达的时候要考虑介质的介电常数。 6.超声波不能应用于真空、蒸汽含量过高或液面有泡沫等工况。
本文通过对常用20种液位计工作原理的解读,从各液位计安装使用及注意事项的分析，来判断液位计可能出现的故障现象以及如何来处理,系统的了解液位计，从而为遇到工况能够在选择液位计上,做出准确的判断提供依据。常见液位计种类1、磁翻板液位计２、浮球液位计3、钢带液位计４、雷达物位计5、磁致伸缩液位计6、射频导纳液位计７、音叉物位计8、玻璃板／玻璃管液位计9、静压式液位计1０、压力液位变送器11、电容式液位计12、智能电浮筒液位计13、浮标液位计1４、浮筒液位变送器１5、电接点液位计16、磁敏双色电子液位计1７、外测液位计1８、静压式液位计19、超声波液位计20、差压式液位计(双法兰液位计)常用液位计的工作原理1、磁翻板液位计磁翻板液位计:又叫磁浮子液位计,磁翻柱液位计。原理：连通器原理，根据浮力原理和磁性耦合作用研发而成，当被测容器中的液位升降时，浮子内的永久磁钢通过磁耦合传递到磁翻柱指示面板,使红白翻柱翻转１8０°,当液位上升时翻柱由白色转为红色,当液位下降时翻柱由红色转为白色，面板上红白交界处为容器内液位的实际高度，从而实现液位显示。2、浮球液位计浮球液位计结构主要基于浮力和静磁场原理设计生产的。带有磁体的浮球(简称浮球)在被测介质中的位置受浮力作用影响：液位的变化导致磁性浮子位置的变化。浮球中的磁体和传感器(磁簧开关）作用,使串连入电路的元件（如定值电阻）的数量发生变化,进而使仪表电路系统的电学量发生改变。也就是使磁性浮子位置的变化引起电学量的变化。通过检测电学量的变化来反映容器内液位的情况。3、钢带液位计它是利用力学平衡原理设计制作的。当液位改变时,原有的力学平衡在浮子受浮力的扰动下,将通过钢带的移动达到新的平衡。液位检测装置(浮子）根据液位的情况带动钢带移动,位移传动系统通过钢带的移动策动传动销转动,进而作用于计数器来显示液位的情况。4、雷达液位计雷达液位计是基于时间行程原理的测量仪表,雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收,并将距离信号转化为物位信号。5、磁致伸缩液位计磁致伸缩液位计的传感器工作时，传感器的电路部分将在波导丝上激励出脉冲电流,该电流沿波导丝传播时会在波导丝的周围产生脉冲电流磁场。在磁致伸缩液位计的传感器测杆外配有一浮子,此浮子可以沿测杆随液位的变化而上下移动。在浮子内部有一组永久磁环。当脉冲电流磁场与浮子产生的磁环磁场相遇时,浮子周围的磁场发生改变从而使得由磁致伸缩材料做成的波导丝在浮子所在的位置产生一个扭转波脉冲,这个脉冲以固定的速度沿波导丝传回并由检出机构检出。通过测量脉冲电流与扭转波的时间差可以精确地确定浮子所在的位置，即液面的位置。6、射频导纳液位计射频导纳料位仪由传感器和控制仪表组成，传感器可采用棒式、同轴或缆式探极安装于仓顶。传感器中的脉冲卡可以把物位变化转换为脉冲信号送给控制仪表，控制仪表经运算处理后转换为工程量显示出来，从而实现了物位的连续测量。7、音叉物位计音叉式物位控制器的工作原理是通过安装在音叉基座上的一对压电晶体使音叉在一定共振频率下振动。当音叉与被测介质相接触时,音叉的频率和振幅将改变,这些变化由智能电路来进行检测，处理并将之转换为一个开关信号。８、玻璃板液位计(玻璃管液位计)玻璃板式液位计是通过法兰与容器连接构成连通器,透过玻璃板可直接读得容器内液位的高度。9、压力液位变送器压力式液位计采用静压测量原理，当液位变送器投入到被测液体中某一深度时,传感器迎液面受到的压力的同时,通过导气不锈钢将液体的压力引入到传感器的正压腔，再将液面上的大气压Pｏ与传感器的负压腔相连，以抵消传感器背面的Ｐo，使传感器测得压力为：ρ.g．H，通过测取压力Ｐ,可以得到液位深度。10、电容式液位计电容式液位计是采用测量电容的变化来测量液面的高低的。它是一根金属棒插入盛液容器内,金属棒作为电容的一个极,容器壁作为电容的另一极。两电极间的介质即为液体及其上面的气体。由于液体的介电常数ε1和液面上的介电常数ε２不同,比如:ε１>ε2,则当液位升高时，电容式液位计两电极间总的介电常数值随之加大因而电容量增大。反之当液位下降,ε值减小，电容量也减小。所以,电容式液位计可通过两电极间的电容量的变化来测量液位的高低。11、智能电浮筒液位计智能电浮筒液位计是根据阿基米德定律和磁藕合原理设计而成的液位测量仪表，仪表可用来测量液位、界位和密度，负责上下限位报警信号输出。１2、浮标液位计它是利用力学平衡原理设计制作的。当液位改变时，原有的力学平衡在浮子受浮力的扰动下,将通过钢带(绳)的移动达到新的平衡。液位检测装置（浮子)根据液位的情况带动钢带（绳）移动,位移
雷达液位计的原理及使 用 文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]

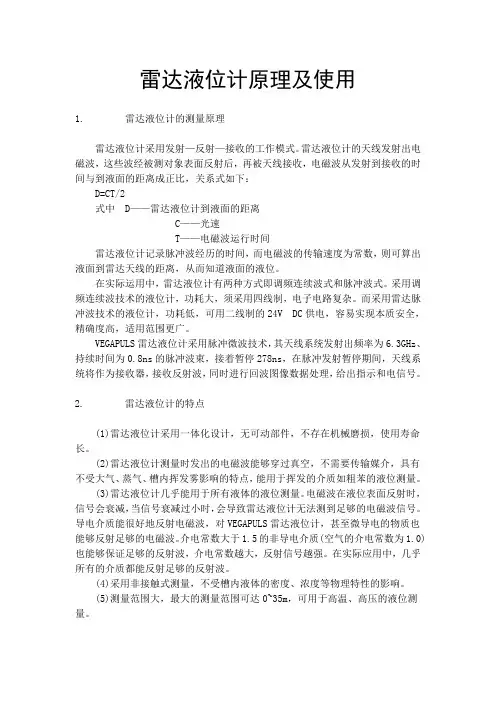

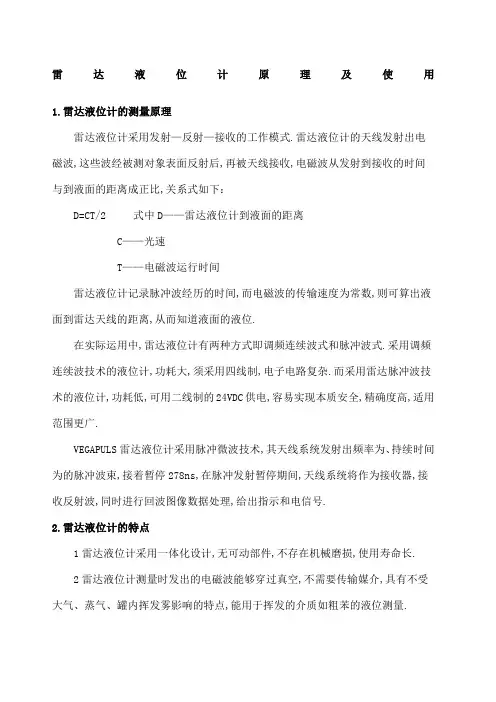

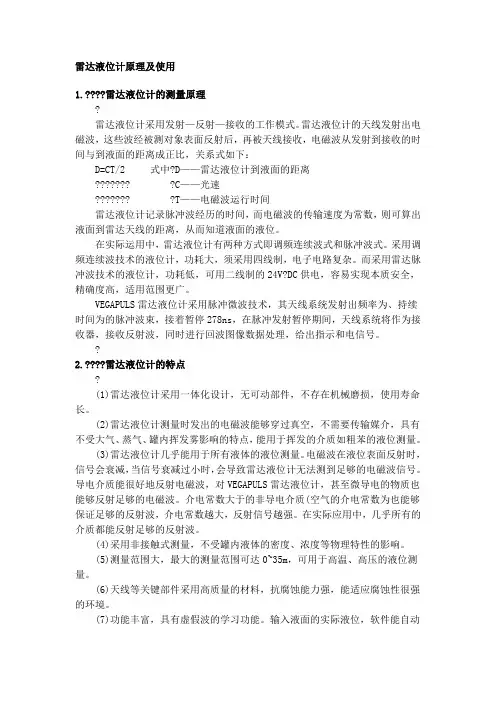

雷达液位计原理及使用 1.雷达液位计的测量原理 雷达液位计采用发射—反射—接收的工作模式。雷达液位计的天线发射出电磁波，这些波经被测对象表面反射后，再被天线接收，电磁波从发射到接收的时间与到液面的距离成正比，关系式如下： D=CT/2 式中D——雷达液位计到液面的距离 C——光速 T——电磁波运行时间 雷达液位计记录脉冲波经历的时间，而电磁波的传输速度为常数，则可算出液面到雷达天线的距离，从而知道液面的液位。 在实际运用中，雷达液位计有两种方式即调频连续波式和脉冲波式。采用调频连续波技术的液位计，功耗大，须采用四线制，电子电路复杂。而采用雷达脉冲波技术的液位计，功耗低，可用二线制的24VDC供电，容易实现本质安全，精确度高，适用范围更广。 VEGAPULS雷达液位计采用脉冲微波技术，其天线系统发射出频率为、持续时间为的脉冲波束，接着暂停278ns，在脉冲发射暂停期间，天线系统将作为接收器，接收反射波，同时进行回波图像数据处理，给出指示和电信号。 2.雷达液位计的特点 (1)雷达液位计采用一体化设计，无可动部件，不存在机械磨损，使用寿命长。 (2)雷达液位计测量时发出的电磁波能够穿过真空，不需要传输媒介，具有不受大气、蒸气、罐内挥发雾影响的特点，能用于挥发的介质如粗苯的液位测量。 (3)雷达液位计几乎能用于所有液体的液位测量。电磁波在液位表面反射时，信号会衰减，当信号衰减过小时，会导致雷达液位计无法测到足够的电磁波信号。导电介质能很好地反射电磁波，对VEGAPULS雷达液位计，甚至微导电的物质也能够反射足够的电磁波。介电常数大于的非导电介质(空气的介电常数为也能够保证足够的反射波，介电常数越大，反射信号越强。在实际应用中，几乎所有的介质都能反射足够的反射波。 (4)采用非接触式测量，不受罐内液体的密度、浓度等物理特性的影响。 (5)测量范围大，最大的测量范围可达0~35m，可用于高温、高压的液位测量。 (6)天线等关键部件采用高质量的材料，抗腐蚀能力强，能适应腐蚀性很强的环境。 (7)功能丰富，具有虚假波的学习功能。输入液面的实际液位，软件能自动地标识出液面到天线的虚假回波，排除这些波的干扰。 (8)参数设定方便，可用液位计上的简易操作键进行设定，也可用HART协议
