继电器的分类方式较多，可以按结构、外形尺寸、功耗等来分。从功能特征分，我公司的继电器主要包括：
电磁继电器——是一种单稳态继电器，也是一种用量最大的继电器。线圈在规定的激励量作用下，其输出状态改变，但在激励撤消后，输出状态复原到初始状态。
磁保持继电器——是一种双稳态继电器。线圈在规定的激励量作用下其输出状态改变，但在激励撤消后，能保持已有状态。
温度继电器——是一种温度敏感元件，它的输出状态完全由所需控制的温度高低决定。
时间继电器——当继电器输入发生变化而输出响应并不同步发生而是按规定延迟的继电器。
高频继电器——传输高频信号并具有传输损耗最小的继电器，如射频同轴继电器。
特种继电器——是专为某一物理量的变化而设计的继电器。其输出状态完全由这一物理量的量值决定。比如反映气体流量的风速继电器等。
1 电磁继电器
动作值（吸合值）、保持值、释放值的检测程序:检测程序如图1,按GJB65B等国军标的规定，图1a、图1b所示的两种检测方法都有效；图1a为渐变电压检测法，该方法检测值重现性好，被广为采用，但这并不表示使用时要先磁化后工作。图1b为阶跃函数电压检测法。
2 磁保持继电器
动作值的检测:动作值（无释放值）的检测可参照图1a的渐变电压检测法；同样也可采用图2的阶跃函数电压检测法，首先给1号线圈（后激励线圈，产品标准和样本中有标注）加规定的激励量，检查其输出状态应符合继电器电路图给出的后激励输出状态，此动作电压值亦称为自保持值；反之当2号线圈激励时的动作电压值也称为复归值。
3 温度继电器
3. 1 温度特性（动作温度、动作温度偏差、回复温度、回复温度范围）
a. 动作温度（又称高温整定值）：继电器按规定的升温速度升温而发生输出状态变化时的温度值；
b. 标称动作温度：无动作温度偏差的的动作温度值，如50±3℃中的50℃；
c. 动作温度偏差：实测动作温度与标称动作温度的差值，如50±3℃中的±3℃范围；
d. 回复温度（又称低温整定值）：继电器按a条的要求动作后，按规定降温速度降温而发生输出状态变化时的温度值；
e. 回复温度范围：继电器动作温度与回复温度的差值，由产品标准或用户作出规定。
3.2 温度继电器温度特性的检测方法
温度继电器的检测方法有三种，而三种都被认为是有效的。这三种方法是：试块测定法，空气测定法，液体测定法。
a. 试块测定法：是指在室温下，将产品感温面紧贴在一被加热的金属块上（通常为铜块）通过检测金属块的温度来确定继电器的温度特性。
b. 空气测定法：是指将产品置于有空气循环装置的烘箱内进行检测。
c. 液体测定法：是指将产品置于有液体循环装配的槽液中进行检测。
以上三种方法对同一产品的检测结果是有差异的。公司广为采用的是试块测定法和空气测定法。另外产品检测中的升降温速度对检测结果也影响大，必须严格按标准的规定来选择升降温速度。为保证使用要求，供需双方应即时沟通修正产品的温度特性具体的温度特性描述见图3。
4 时间继电器
4.1 时间继电器的分类
可分为：电磁式（由机械装置组成）、电子式（通常由固态电路组成）、混合式（由固态延时电路和电磁继电器共同组成）时间继电器。公司开发的时间继电器为军事上运用最广泛的混合式时间继电器。
4.2 时序
按GJB1513的规定，时间继电器有不同的延时型式，具体见表1；不包括在表1中规定时序，将由生产、使用双方协调解决。
表1 时间继电器的延时型式
4.3 延时精度
延时精度由产品标准作出规定，根据不同的产品及不同的延时范围，延时精度有所不同，对于延时时间小于0.1s的混合型延时继电器，因受电磁继电器动作时间的影响，延时精度相应会降低。
继电器的选用有比较多的要求，通常对于诸如环境力学条件和一般的物理、绝缘、电性能等指标的认识、理解都比较容易，但有一些问题在继电器选用时还是应特别注意。
1 环境温度
使用环境条件中的环境温度是指继电器能够在该温度下长期使用，但应该注意的是它不仅仅是室温而是指继电器所处位置的温度，它包括了产品自身的发热，周围元器件等的发热以及散热条件等因素造成的高于室温的环境。
2 负载切换能力
继电器的负载能力并不都是从低电平到额定负载，比如选取额定负载为15A的产品去切换20mA负载就并不一定可靠，有时甚至会出现失误，选用时应注意继电器的负载特性。
恰当的降额使用继电器（降额使用准则可参考GJB/Z35），可以提高继电器的使用寿命和可靠性，但降至100毫安或微安级时应慎重。对用于切换10～50μA，10～50mV低电平负载，用户应在订货时注明，以便生产过程控制中作出安排，特殊要求可与生产方协商确定。
通常减小负载电流就可以提高负载电压或提高继电器的寿命，减小继电器触点负载电压可以提高其负载电流；如果只接通而不断开负载或接通后再加负载都可以成倍的提高继电器的负载电流，但这些都是有限度的，而且不是一种线形的关系；特别应该指出的是负载电压的提高应十分谨慎，如负载电压由28Vd.c提升到50Vd.c.及以上时其负载能力将大幅度降低。
3 负载性质
继电器的触点负载与寿命是指在额定电压、电流下，负载为阻性的动作次数，当负载性质改变时，其触点负载能力将发生较大变化，用户可参照表2按百分比变换触点负载电流。
表2 不同负载性质的负载电流变换表
4 瞬态抑制
继电器线圈失电瞬间，在线圈上可产生几倍于线圈所加电压的反峰电压（通常可达8倍及以上），这对电子线路有极大的危害，应以抑制。抑制方法较多，通常采取并联二极管的方式，但并联二极管将延长继电器的释放时间，影响继电器的使用寿命，在设计上应以注意。具有瞬态抑制功能的继电器在其内部已加入了抑制元件，对于使用寿命，由于采用了相应的措施，故不必担心，使用时也会较为方便。注意，该类继电器的的线圈引线是有极性的，使用时应特别注意，极性接反将损坏内接二极管而导致继电器失效。
同时在检测继电器的绝缘电阻和介质耐压参数时应将两线圈引出端短接，以免损坏内接的抑制元件。
5 动作速率
继电器的动作时间和释放时间在产品标准中已有规定，使用时其动作速率不应超过这些指标，从保证可靠转换角度出发，通常选取这些参数的2倍以上作为动作速率为好；磁保持继电器线圈上施加的脉冲宽度及幅值也应符合产品标准的规定，不然会危及到继电器的使用可靠性。
6 线圈功耗
线圈功耗表示了继电器向供电回路索取的能量大小，若供电回路不能提供线圈所必须的能量(电压电流的乘积)，其结果是继电器不能转换或转换不可靠。
7 线圈激励量的选择
线圈的激励电压在设计上应按额定值选取，过高或过低的选取都是不利的，将危及继电器的寿命和使用可靠性；特别不能用线圈的动作电压值作为向线圈提供激励电压的依据，因为靠动作电压值激励的继电器其所具有的环境和力学指标都是不能得到很好的保证，同时若供电电压发生波动，继电器也有可能误动作。
磁保持继电器非常适合需要节省电能的场合使用，但这种继电器的线圈是不适合长期加电的，因为线圈的设计不是按长期加电设计的，长期加电将使线圈过热而危及到产品的使用安全。那种为保证可靠而给该类继电器线圈长时间加电的做法是不应该的，也是没有必要的。
8 触点的并联
触点的并联是不能够提高继电器触点负载电流能力的。从静态看似乎是可行的，但一旦继电器动作情况就不一样了，由于每组触点动作的不同步性，实际上接通和切断负载的触点，总是先接通和后断开的那一组，但是可以提高继电器触点接通的可靠性。
9 触点的串联
触点的串联是不能够提高继电器的负载电压能力的，原因与触点并联的道理一样都是由于每组触点动作的不同步性造成，但是可以提高继电器触点断开的可靠性。
10 不同继电器的并联控制
如图4，多个继电器受控制继电器的一组触点的控制，由于被控继电器各自的线圈电感量不同，其贮能也不一样，在供电路线切断时，贮存能量大的继电器线圈的能量将通过贮能小的继电器放电或全部向控制继电器的触点间放电，而使被控继电器释放受到影响，同时也会造成用于控制的继电器损坏，建议不采用图4a而采用图4b的控制方式。
11 串联电阻向继电器供电
如图5，为达到降低电压而串联电阻向继电器供电将造成继电器动作时间加快，而使触点的机械撞击加强，触点受到损害。但若不考虑造成的触点损害，又想加快继电器动作时间也是可以采用的。
12 密封性
密封性指标对于在低气压下（对应于海拔高度）的使用是有重大意义的，密封性不好的产品在低气压下使用会造成内部散热困难、触点灭弧困难、介质耐压指标下降而最终导致产品失效，同时它也会使产品内部气氛变坏（如水气含量增加）而使继电器失误或失效。
淘汰锡封产品而采用目前国际上广为使用的激光封壳工艺是一个极为可靠的解决办法，它不但可以提高继电器密封可靠性还可以消除由于锡封带入产品内部的多余物和松香等焊剂对产品内部气氛的污染；再则，就是从长贮存的角度出发激光封壳产品也应该是首选。
13 温度继电器的输出状态
温度继电器的输出状态的改变不同于电磁继电器，它的输出状态决定于温度，因此其描述方法也不相同，温度继电器触点型式用D（动断）H（动合）来表示，而不用常开、常闭来表示。比如某一继电器动作温度为20℃，当在环境温度30℃时检测其输出是一种状态，但在1℃时检测其输出又会是另一种状态。
14 温度继电器温度特性的选取
由于温度继电器的温度特性（动作温度、动作温度偏差、回复温度范围）检测方法完全不同于电磁继电器，就算是检测方法明确了，这种方法与您现场使用的条件也不会完全吻合，是否适用还有待证实，因此，选用时应特别注意，通常可以先选取一个您认为合适的温度特性值，通过使用找出差距，然后同厂家协调修正。
15 时间继电器的选取
混合式时间继电器内部结构为单片机和电磁继电器共同组成，单片机完成按规定的延时而继电器负责输出，因此其选用与电磁继电器有较多的相同，但重点是延时型式和延时精度的正确确定，具体可按GJB1513的规定。
16 可靠性
通常继电器的可靠性包括了固有和使用可靠性，当完成继电器的制造后，其固有可靠性已经形成。但通过一些诸如筛选等措施，继电器的交付批可靠性是可以进一步提高的。
16.1 筛选
筛选可以较好的剔除早期失效产品，从而提高交付批产品的可靠性；军用继电器的筛选通常包括：振动、高低温运行、内部潮湿检查、微粒碰撞噪声检查（PIND）、密封性检查，这些在相关标准中都有规定；但也可以按用户的要求执行，可是筛选的时间和严酷程度应严格控制，以免适得其反。各筛选项目的意义，简单说就是：
a. 振动筛选就是剔除哪些结构有缺陷的产品；
b. 高低温运行就是剔除哪些调整参数有缺陷的产品；
c. 内部潮湿检查是剔除哪些内部潮气不达标的产品；
d. 微粒碰撞噪声检查（PIND）就是剔除哪些内部有多余物的产品；
e. 密封性检查就是剔除哪些密封性指标达不到要求的产品。
16.2 冗余技术
从提高继电器的接触可靠性出发，在重要、关键部分采用两只或多只继电器并联使用以提高可靠性是必要的，这样可以使触点失效概率降低，获得高的可靠性，其一般公式为：
Rt=1-(1-R)n式中：n－冗余单元数R－可靠度
16.3 继电器的降额使用
恰当的降额使用继电器（降额使用准则可参考GJB/Z35，通常可在触点负载电流的50%到70%之间选取）可以减少继电器在额定负载电流下的失效，提高继电器的使用寿命和可靠性；提倡降额使用继电器负载，特别是关键部位的使用。
16.4 感性或电机负载的触点保护
感性（如电感器、变压器、镇流器等）或电机（直流电机、同步电机、力矩电机等）负载的功率因素都小于1，其开、断对继电器的触点都会有较大的破坏作用，如果在负载两端并联二极管或阻容串联元件就可以较好的保护这些触点，提高继电器的可靠性。
16.5 质量等级的选择
继电器质量等级是其质量的重要标志，可以按继电器在电路中的重要程度来选取不同质量等级的继电器，如果对继电器失效率有要求，就应该选取具有可靠性指标的产品，对于电磁和磁保持继电器在其型号前都以“K”开头，表示有可靠性指标的产品，这些产品是贯军标产品，上QPL军用电子元器件合格供应商目录，是通过军标委监督检查机构认证和试验确认的产品。
1 密封继电器的引线脚都是通过玻璃绝缘子支撑的，不能随意扳动，否则将造成玻璃绝缘子的碎裂，轻则使继电器密封性受损影响产品的使用性能，重则将造成引线脚的松动、断裂而使继电器失效。当必须扳动引线脚时（指较小直径的引出线），应首先将引线脚靠底板3mm
处固定后再扳动而大直径的引线脚不应板动。
2 需要在继电器引线脚上焊线的产品其绞线用力要恰当，以免用力不当造成引线脚受力松动。引线脚上若连接有较长、较重或较硬的电线时（特别是引线脚直径较小时），不光焊接要注意，安装时由于调整位置，继电器可能被反复移动从而使产品引线脚被电线扯动，造成继电
器引线脚反复受力而被损坏。当安装完成后应采用适当的办法固定较长的电线，以免在力学环境（振动、冲击等）作用下使产品的引线脚受电线摆动的力而损坏。
3 如果需要继电器的外壳接地，注意，继电器的外壳上都涂复有一层绝缘的清漆，机械固定或焊接地线都应该去除相应部分的漆层。若焊接地线要快或采取冷却的保护措施以免因外壳过热而危及继电器内部结构，特别是采用锡封的产品，过热使封壳处焊锡熔化而造成故障。
4 继电器引出端焊接应使用中性焊剂，以免污染玻璃绝缘子而使产品绝缘性降低。同时焊接的时间不宜过长，通常焊接温度不应超过260℃，可以据此选用相匹配的电烙铁，而连续焊接时间以不超过3秒钟为好，最长也不要超过5秒钟，若需多次重复焊接应在焊点充分冷却后再进行第二次焊接，焊接完成后应及时清除继电器表面的焊剂以免污染继电器。
5 如果继电器不慎掉落地，由于受强冲击，内部可能受损，应隔离，检测确认合格后才能使用。
6 直接安装于印制电路板的继电器，不应靠继电器的引线脚来支撑产品，而应考虑采用将继电器的引线脚、外壳与印制板灌封（可以采用有一定强度的环氧胶而不要采用具有弹性的硅橡胶）为一体的加固方式，或有安装耳、安装螺钉等安装件的继电器或采用外加卡箍等支撑形式以免继电器在强力学环境条件下危及到引线脚和产品的安全。
7 要避免将继电器安装于容易引起谐振的悬臂梁支架或刚性不强的构件上，以免在强力学环境（振动、冲击等）作用下支架或构件发生谐振，将其能量传递给继电器而使继电器失误或失效。特别要指出的是，由于印制电路板本身的刚性不高，极容易在高力学环境作用下产生谐振而使安装在板上的继电器受到的力学量值被成倍放大而超出继电器的使用环境指标而使继电器失效，为此要求加强印制电路板固定后的刚度。
8 继电器的色点标志：通常电磁继电器线圈其中一个引出端的玻璃绝缘子有不同于其它引线出端的颜色，这仅是线圈一个引线出端的标识，并无极性要求；对于磁保持、瞬态抑制、平衡力式等继电器就有极性要求，该点是激励电压的正极；对于磁保持继电器，也同时表示了是后激励线圈的正极引出线端（对应的后激励状态是指该线圈被激励后继电器引出端反应出来的通断与继电器的底视电路图相对应），使用时应注意，以免造成您的电路转换混乱，如果产品的状态无法确定，可以首先给后激励线圈加规定的电压，此时继电器所处的状态就是产品底视电路图所表示的状态。
9 温度继电器安装时要求继电器的感温面紧贴被控物体表面，不应形成间隙，以保证可靠的热传递。如果无法保证，可以在继电器和被感温体之间涂抹导热硅脂。
包装好的继电器应贮存于环境温度为－10～＋40℃，相对湿度不大于80%，周围空气中无酸碱及其它腐蚀性气体的场所。
1按样本选定继电器后，应参照订货标志的要求正确填写订货合同，订货合同中至少应明确产品型号、规格、环境等级、安装方式、引出端型式、质量等级等内容，以免错误。
2 对于触点有低电平要求以及非阻性负载要求或高于28Vd.c.负载电压要求的应予以注明，以便生产中专门控制。
3 对于继电器的外观、安装方式及引出端型式、电性能、绝缘性能、需要激光封壳等有特殊要求或需要按规定的技术协议要求验收的产品在合同中应有专门的规定。
例：JRC-023M/LJ4.523.128-A——表示型号为JRC-023M，规格LJ4.523.128，环境等级为A级的产品。
JZC-064M/027-01-Ⅱ——表示型号为JZC-064M，规格为027（线圈电压），安装方式为0，引出端型式为1，环境等级为Ⅱ级的产品。
JUC-068M/35±5℃-1D-Ⅲ——表示型号为JUC-068M，标称动作温度为35℃，其动作温度允许偏差为±5℃，触点型式是1D（动断），环境等级为Ⅲ的产品。
继电器除对环境条件进行分级外，对产品的质量也进行了分级，对于不同的质量等级要求，采取了相应的管理和技术措施，公司的质量等级分类和标记如下：
1 民品
标记为“M”或不作标记。
2 军品
2.1 普军品
标记为“J”，每只产品都检验，并提供单只产品检验参数。
2.2 筛选品
标记为“S”，在普军品基础上增加筛选控制以剔除早期失效产品。
2.3 “七专品”
标记为“G”，按“七专”技术条件和“七专”控制措施进行控制生产、筛选和交付。
2.4 “七专”加严
标记为“G+”，符合“七专”加严技术要求的产品，等级高于“七专”产品。
2.5 贯军标产品（进入QPL目录）
标记为
“ ”，是通过军标委监督检查机构认证和试验确认的产品。
2.6 军检品
标记为“”，需军代表检验的产品。例：军检筛选标记为S；
军检“七专”品标记为G；
军检“七专”加严品标记为
G+。
2.7 需要进行微粒碰撞噪声检查（PIND）的产品
标记为“P”，是指通过微粒碰撞噪声检查（PIND）筛选的产品。
例：G P—需作PIND筛选的“七专”产品。
GAP—需作PIND筛选环境等级为A级的“七专”产品。
GP—需作PIND筛选和军检的“七专”产品。
SP—需作常规筛选和PIND筛选的军检产品。
公司注重技术开发，在新产品的开发、技术攻关上的年投入达到公司年收入的11%，每年都有多个产品和多项技术开发成功。多年来公司在设计、工艺、设备保证能力、基础理论上的开发和研究都取得了可喜的成绩，这些技术大多都被用于了公司的继电器、连接器的设计，零件制造，产品装配、检测、筛选、试验等，为提高公司产品的性能和可靠性，提供了保障，同时也为我国的国防现代化、工业现代化作出了自己的贡献。
一、工艺方面
1、激光封壳技术：该技术是保证继电器密封性的关键技术之一，公司在93年代就开始引进美英的关键激光封焊系统，并开展对其工艺参数和夹具等进行了理论和实际应用研究，并取得了成功。该项技术的应用在继电器行业中最早，其应用一直处于领先地位，公司目前的几乎所有产品都可以提供采用激光封壳技术的产品。
2、玻璃绝缘子烧结技术：该技术也是保证继电器密封性的关键技术之一，公司最早从国外引进了具有国际上90年代后期先进水平的多温区高精度控温气体保护链式烧结炉，并开展对其工艺参数和工装夹具材料的研究，目前该项技术非常稳定，该技术具有先进性。
图为公司装配生产线
3、微小型继电器组装技术：微小型继电器组装关系到继电器的物理和电参数的优劣，也是继电器可靠性的重要保证，公司引进美国的先进点焊机置换全部已有的较为落后的点焊机，同时也置换真空焙烘、清洗等关键设备，并开展对这些设施配套工艺参数、装配夹具以及
产品实现过程全部工艺控制的研究，掌握了关键技术；公司完全具备了微小型继电器的组装能力，其技术具有先进性。
4、温度继电器的压片、检测技术：公司为发展行业中处于优势地位的军用密封温度继电器产品，在90年代初就从国外引进了先进的温度继电器关键零件——双金属片的温度特性成型和检测技术以及相关的设备，在消化相关技术的基础上，在工艺参数和配套工艺研究上也取得了较大的突破，该项技术在行业中明显处于优势。
5、绞线式弹性针（麻花针）制造技术：该技术最先由美国研制成功并成功用于高科技领域的先进技术，国外至今也只有少数几个国家掌握它，该项技术目前还是电连接器小型化、高耐环境性、高可靠、高密度研制和制造所必须的关键技术，公司早在80年代就开始了该技术的开发，通过多年的努力，该项技术的开发在国内首先取得了成功，公司不但拥有该专业技术而且还研制和制造了与之配套的专用设备，使该项技术和设备完全进入了产业化。该项技术一直处于国内领先的水平。
6、电子组件制造技术：公司在90年代后期开始了电子组件制造的研究，包括研制成功了功能齐全并具有国内先进水平的供个人使用的继电器调试仪，该仪器实现了数字化，多功能，在行业中处于明显的优势。同时各类电子组件的研究和制造技术也取得了突破性的进展，不但掌握了该项技术而且还具有研制和制造与之配套的检测仪器、仪表，在行业中具有一定的优势。
二、产品设计
1、微小型密封电磁继电器：继电器的开发在激光封壳、玻璃绝缘子烧结、微小型继电器组装技术的突破，给继电器的开发提供了可靠的保证。公司在继电器的设计上积累了丰富的经验，在磁路分析方面引进了国外先进的分析软件，在继电器的理论设计和实际的分系统和整件设计中都走在了前面，具有技术的先进性。
2、微型矩形电连接器：由于绞线式弹性针（麻花针）制造等相关技术的突破，为小型化、高耐环境性、高可靠、高密度电连接器的研制提供了支持和保证。公司在小型化的矩形电连接器的设计上有重大的突破，在行业中具有较大的设计和产品研制的优势。
3、温度继电器：军用温度继电器的研制是公司的特点，也是行业中的唯一。温度继电器的设计，特别是一些高精度、高可靠、高耐环境性能产品的研制，其设计水平在行业中一直处于领先地位。
4、特种继电器：这些继电器主要一些非电量控制继电器，早在70年代就开始了对机械式程序控制研究，后期又开展了加速度、风速继电器等的技术研究，掌握了这类产品的设计技术，特别是加速度继电器的开发，完全形成了系列化。
三、工艺保证手段
通过多年的技术改造的投入，公司从国外引进了大量的机加工、电镀、仪器、仪表，分析、试验设备，如：各类加工中心、精密线切割机、X光机及实时成象系统、激光封焊系统、计算机工作站及应用软件、各类试验箱、振动台等，这些设施都具有国外90年或90年代后期的先进水平，为公司的科研、生产提供了保障。
继电器的定义、分类、命名 一、继电器的定义 1、继电器的定义 继电器:当输入量(或激励量)满足某些规定的条件是能在一个或多个电器输出电路中产生跃变的一种器件 2、继电器的继电特性 继电器输出入量和输出量之间在整个变化过程中的相互关系成为继电器的继电特征或控制特征.用x表示输入回路量,y表示输出回路的输出量,如图1所示.当输出量x 连续变化到一定量xa时,输出量y发生跃变,有0增加到ya值,则是输入量继续增加,是输出保持不变.相反,当减少到xb是,y又突然由ya减少到0.xa被称为继电器的动作值,xb被称为继电器的释放值,ya即是继电器的负载. 二、继电器的分类 1、按继电器的工作原理或结构特征分类 （1）电磁继电器：利用输入电路内点路在电磁铁铁芯与衔铁间产生的吸力作用而工作的一种电气继电器。 直流电磁继电器：输入电路中的控制电流为直流的电磁继电器。 交流电磁继电器：输入电路中的控制电流为交流的电磁继电器。 磁保持继电器：利用永久磁铁或具有很高剩磁特性的铁芯，是电磁继电器的衔铁在其线圈断点后仍能保持在线圈通电时的位置上的继电器。 （2）固体继电器：指电子元件履行其功能而无机械运动构件的，输入和输出隔离的一种继电器。 （3）温度继电器：当外界温度达到给定值时而动作的继电器。 （4）舌簧继电器：利用密封在管内，具有触电簧片和衔铁磁路双重作用的舌簧的动作来开,闭或转换线路的继电器。 干簧继电器：舌簧管内的介质的介质为真空，空气或某种惰性气体，即具有干式触点的舌簧继电器。 湿簧继电器：舌簧片和触电均密封在管内，并通过管底水银槽中水银的毛细作用，而使水银膜湿润触点的舌簧继电器。 剩簧继电器：由剩簧管或有干簧关于一个或多个剩磁零件组成的自保持干簧继电器。 舌簧管：同理舌簧管有干簧管,湿簧管,剩簧管三种类型。 （5）时间继电器：当加上或除去输入信号时，输出部分需延时或限时到规定的时间才闭合或断开其被
继电器的分类方式较多，可以按结构、外形尺寸、功耗等来分。从功能特征分，我公司的继电器主要包括： 电磁继电器——是一种单稳态继电器，也是一种用量最大的继电器。线圈在规定的激励量作用下，其输出状态改变，但在激励撤消后，输出状态复原到初始状态。 磁保持继电器——是一种双稳态继电器。线圈在规定的激励量作用下其输出状态改变，但在激励撤消后，能保持已有状态。 温度继电器——是一种温度敏感元件，它的输出状态完全由所需控制的温度高低决定。 时间继电器——当继电器输入发生变化而输出响应并不同步发生而是按规定延迟的继电器。 高频继电器——传输高频信号并具有传输损耗最小的继电器，如射频同轴继电器。 特种继电器——是专为某一物理量的变化而设计的继电器。其输出状态完全由这一物理量的量值决定。比如反映气体流量的风速继电器等。 1 电磁继电器 动作值（吸合值）、保持值、释放值的检测程序:检测程序如图1,按GJB65B等国军标的规定，图1a、图1b所示的两种检测方法都有效；图1a为渐变电压检测法，该方法检测值重现性好，被广为采用，但这并不表示使用时要先磁化后工作。图1b为阶跃函数电压检测法。 2 磁保持继电器 动作值的检测:动作值（无释放值）的检测可参照图1a的渐变电压检测法；同样也可采用图2的阶跃函数电压检测法，首先给1号线圈（后激励线圈，产品标准和样本中有标注）加规定的激励量，检查其输出状态应符合继电器电路图给出的后激励输出状态，此动作电压值亦称为自保持值；反之当2号线圈激励时的动作电压值也称为复归值。
3 温度继电器 3. 1 温度特性（动作温度、动作温度偏差、回复温度、回复温度范围） a. 动作温度（又称高温整定值）：继电器按规定的升温速度升温而发生输出状态变化时的温度值； b. 标称动作温度：无动作温度偏差的的动作温度值，如50±3℃中的50℃； c. 动作温度偏差：实测动作温度与标称动作温度的差值，如50±3℃中的±3℃范围； d. 回复温度（又称低温整定值）：继电器按a条的要求动作后，按规定降温速度降温而发生输出状态变化时的温度值； e. 回复温度范围：继电器动作温度与回复温度的差值，由产品标准或用户作出规定。 3.2 温度继电器温度特性的检测方法 温度继电器的检测方法有三种，而三种都被认为是有效的。这三种方法是：试块测定法，空气测定法，液体测定法。 a. 试块测定法：是指在室温下，将产品感温面紧贴在一被加热的金属块上（通常为铜块）通过检测金属块的温度来确定继电器的温度特性。 b. 空气测定法：是指将产品置于有空气循环装置的烘箱内进行检测。 c. 液体测定法：是指将产品置于有液体循环装配的槽液中进行检测。 以上三种方法对同一产品的检测结果是有差异的。公司广为采用的是试块测定法和空气测定法。另外产品检测中的升降温速度对检测结果也影响大，必须严格按标准的规定来选择升降温速度。为保证使用要求，供需双方应即时沟通修正产品的温度特性具体的温度特性描述见图3。

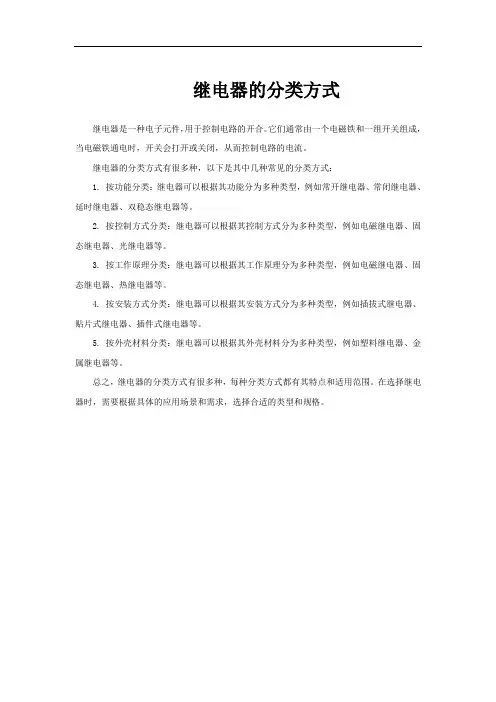

继电器的主要分类？ 内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！ 更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展. 1．按继电器的工作原理或结构特征分类 1）电磁继电器：利用输入电路内电路在电磁铁铁芯与衔铁间产生的吸力作用而工作的一种电气继电器。 2）固体继电器：指电子元件履行其功能而无机械运动构件的，输入和输出隔离的一种继电器。 3）温度继电器：当外界温度达到给定值时而动作的继电器。 4）舌簧继电器：利用密封在管内，具有触电簧片和衔铁磁路双重作用的舌簧动作来开，闭或转换线路的继电器 5）时间继电器：当加上或除去输入信号时，输出部分需延时或限时到规定时间才闭合或断开其被控线路继电器。 6）高频继电器：用于切换高频，射频线路而具有最小损耗的继电器。 7）极化继电器：有极化磁场与控制电流通过控制线圈所产生的磁场综合作用而动作的继电器。继电器的动作方向取决于控制线圈中流过的的电流方向。 8）其他类型的继电器：如光继电器，声继电器，热继电器，仪表式继电器，霍尔效应继电器，差动继电器等。 2、按继电器的外形尺寸分类 1）微型继电器 2）超小型微型继电器 3）小型微型继电器 注：对于密封或封闭式继电器，外形尺寸为继电器本体三个相互垂直方向的最大尺寸，不包括安装件，引出端，压筋，压边，翻边和密封焊点的尺寸。 3、按继电器的负载分类

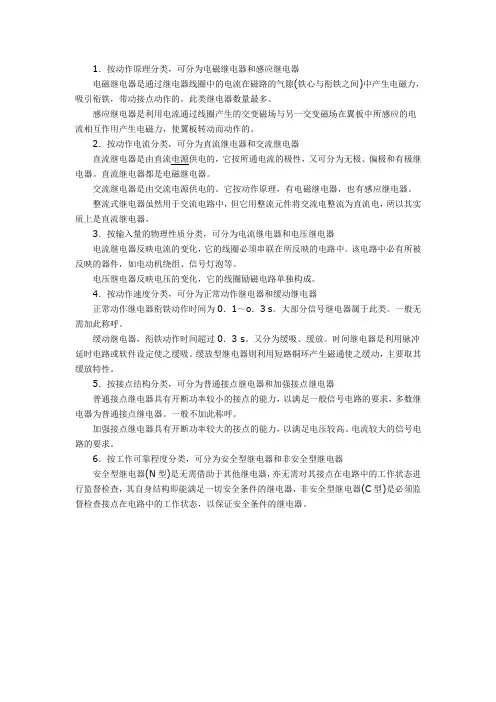

1）微功率继电器 2）弱功率继电器 3）中功率继电器 4）大功率继电器 4、按继电器的防护特征分类 1）密封继电器 2）封闭式继电器 3）敞开式继电器 5、按继电器按照动作原理可分类 1）电磁型 2）感应型 3）整流型 4）电子型 5）数字型等 6、按照反应的物理量可分类 1）电流继电器 2）电压继电器 3）功率方向继电器 4）阻抗继电器 5）频率继电器 6）气体（瓦斯）继电器 7、按照继电器在保护回路中所起的作用可分类1）启动继电器 2）量度继电器 3）时间继电器 4）中间继电器 5）信号继电器 6）出口继电器

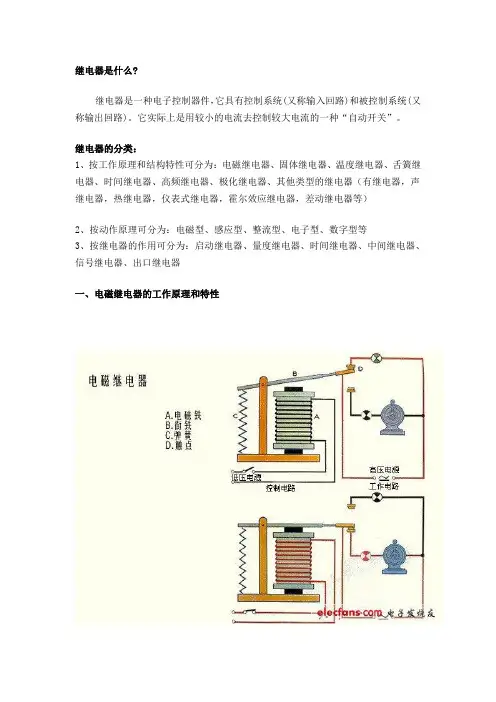

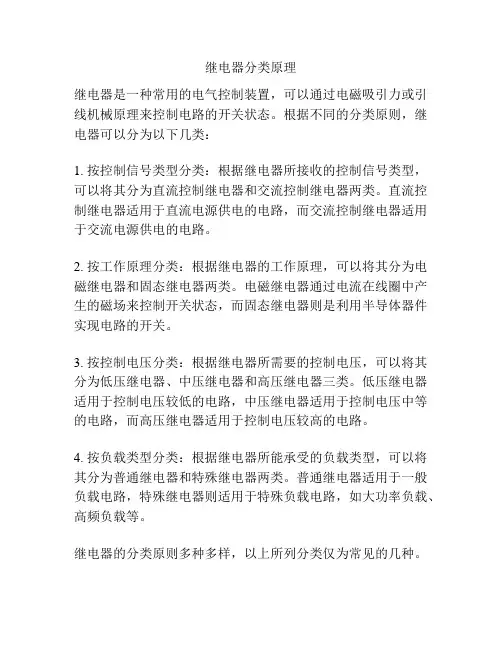

继电器是什么? 继电器是一种电子控制器件，它具有控制系统(又称输入回路)和被控制系统(又称输出回路)。它实际上是用较小的电流去控制较大电流的一种“自动开关”。 继电器的分类： 1、按工作原理和结构特性可分为：电磁继电器、固体继电器、温度继电器、舌簧继电器、时间继电器、高频继电器、极化继电器、其他类型的继电器（有继电器，声继电器，热继电器，仪表式继电器，霍尔效应继电器，差动继电器等） 2、按动作原理可分为：电磁型、感应型、整流型、电子型、数字型等 3、按继电器的作用可分为：启动继电器、量度继电器、时间继电器、中间继电器、信号继电器、出口继电器 一、电磁继电器的工作原理和特性
电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点(常开触点)吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点(常闭触点)吸合。这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”;处于接通状态的静触点称为“常闭触点”。 固态继电器的原理及结构 SSR按使用场合可以分成交流型和直流型两大类，它们分别在交流或直流电源上做负载的开关，不能混用。 下面以交流型的SSR为例来说明它的工作原理，图1是它的工作原理框图，图1中的部件①-④构成交流SSR的主体，从整体上看，SSR只有两个输入端(A和B)及两个输出端(C和D)，是一种四端器件。 图1 工作时只要在A、B上加上一定的控制信号，就可以控制C、D两端之间的“通”和“断”，实现“开关”的功能，其中耦合电路的功能是为A、B端输入的控

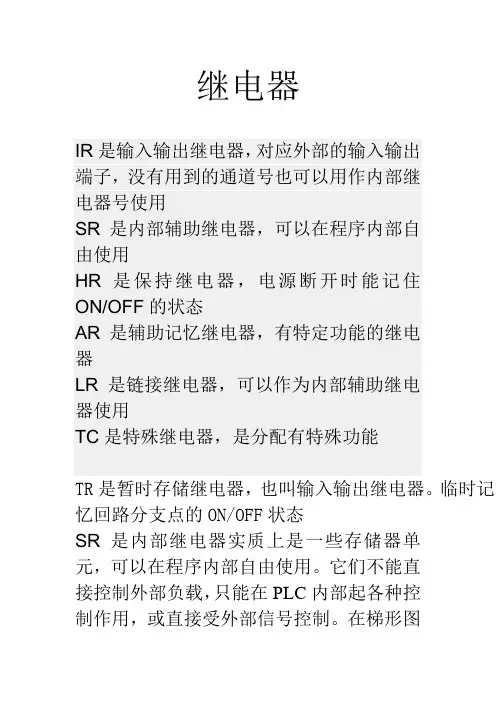

继电器 在机电控制系统中，虽然利用接触器作为电气执行元件可以实现最基本的自动控制，但对于稍复杂的情况就无能为力。在极大多数的机电控制系统中，需要根据系统的各种状态或参数进行判断和逻辑运算，然后根据逻辑运算结果去控制接触器等电气执行元件，实现自动控制的目的。这就需要能够对系统的各种状态或参数进行判断和逻辑运算的电器元件，这一类电器元件就称为继电器。 继电器实质上是一种传递信号的电器，它是一种根据特定形式的输入信号转变为其触点开合状态的电器元件。一般来说，继电器由承受机构、中间机构和执行机构三部分组成。承受机构反映继电器的输入量，并传递给中间机构，与预定的量（整定量）进行比较，当达到整定量时（过量或欠量），中间机构就使执行机构动作，其触点闭合或断开，从而实现某种控制目的。 继电器作为系统的各种状态或参量判断和逻辑运算的电器元件，主要起到信号转换和传递作用，其触点容量较小。所以，通常接在控制电路中用于反映控制信号，而不能像接触器那样直接接到有一定负荷的主回路中。这也是继电器与接触器的根本区别。 继电器的种类很多，按它反映信号的种类可分为电流、电压、速度、压力、温度等；按动作原理分为电磁式、感应式、电动式和电子式；按动作时间分为瞬时动作和延时动作。电磁式继电器有直流和交流之分，它们的重要结构和工作原理与接触器基本相同，它们各自又可分为电流、电压、中间、时间继电器等。下面介绍几种常用的继电器。 1. 中间继电器 中间继电器是用来转换和传递控制信号的元 件。他的输入信号是线圈的通电断电信号，输 出信号为触点的动作。它本质上是电压继电 头能承受的电流较大（额定电流5A～10A）、 动作灵敏（动作时间小于0.05s）等特点。中 间继电器的图形符号如图6.28所示，其文字 符号用KA表示。 中间继电器的主要技术参数有额定电压、额定 电流、触点对数以及线圈电压种类和规格等。
常用低压电器的主要种类和用途 低压电器能够依据操作信号或外界现场信号的要求，自动或手动地改变电路的状态、参数，实现对电路或被控对象的控制、保护、测量、指示、调节。低压电器的作用有： （1）控制作用如电梯的上下移动、快慢速自动切换与自动停层等。 （2）保护作用能根据设备的特点，对设备、环境、以及人身实行自动保护，如电机的过热保护、电网的短路保护、漏电保护等。 （3）测量作用利用仪表及与之相适应的电器，对设备，电网或其它非电参数进行测量，如电流、电压、功率、转速、温度、湿度等。 （4）调节作用低压电器可对一些电量和非电量进行调整，以满足用户的要求，如柴油机油门的调整、房间温湿度的调节、照度的自动调节等。 （5）指示作用利用低压电器的控制、保护等功能，检测出设备运行状况与电气电路工作情况，如绝缘监测、保护掉牌指示等。 （6）转换作用在用电设备之间转换或对低压电器、控制电路分时投入运行，以实现功能切换，如励磁装置手动与自动的转换，供电的市电与自备电的切换等． 当然，低压电器作用远不止这些，随着科学技术的发展，新功能、新设备会不断出现，常用低压电器的主要种类和用途如表所示。 对低压配电电器要求是灭弧能力强、分断能力好，热稳定性能好、限流准确等。对低压控制电器，则要求其动作可靠、操作频率高、寿命长并具有一定的负载能力。 常用的低压电器的文字符号及作用： 刀开关（QS）：主要用作电源切除后，将线路与电源明显地隔离开，以保障检修人员的安全 组合开关（QS）：用于手动不频繁地接通、分断电路，换接电源或负载，也可以控制小容量异步电动机 自动空气开关（QF）：主要用于低压动力电路分配电能和不频繁通、断电路，并具有故障自动跳闸功能 控制按纽（SB）：在控制电路中用于短时间接通和断开小电流控制电路 行程开关（SQ）：利用机械运动部件的碰撞而动作，用来分断或接通控制电路。主要用于检测运动机械的位置，控制运动部件的运动方向、行程长短以及限位保护 接近开关（SP）：靠移动物体与接近开关的感应头接近时，使其输出一个电信号来控制电路的通断 接触器（KM）：可以频繁地接通和分断交、直流主电路，并可以实现远距离控制，主要用来控制电动机，也可以控制电容器、电阻炉和照明器具等电力负载 中间继电器（KA）：扩展触点的数量和信号的放大 电流继电器（KA）：根据输入电流大小变化控制输出触点动作 电压继电器（KV）：根据输入电压大小变化控制输出触点动作 时间继电器（KT）：按照预定时间接通或分断电路 热继电器（FR）：对连续运行的电动机进行过载保护，以防止电动机过热而烧毁。大部分热继电器除了具有过载保护功能以外，还具有断相保护、温度补偿、自动与手动复位等功能 速度继电器（KS）：多用于三相交流异步电动机反接制动控制，当电动机反接制动过程结束，转速过零时，自动切除反相序电源，以保证电动机可靠停车 熔断器（FU）：在低压电路配电电路中主要起短路保护作用 指示灯（HL）：用于电路状态的工作指示，也可用作工作状态、预警、故障及其他信号的指示

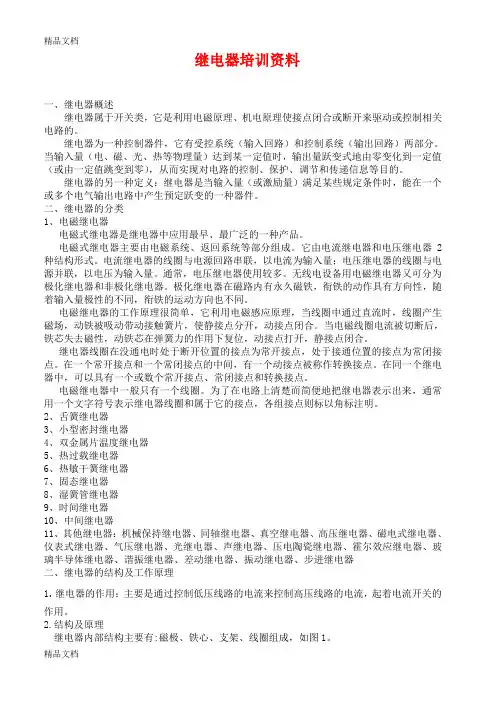

继电器的作用及分类 继电器是一种电控制器件。它具有控制系统（又称输入回路）和被控 制系统（又称输出回路）之间的互动关系。通常应用于自动化的控制 电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。 器件简介 当输入量（如电压、电流、温度等）达到规定值时，继电器被所 控制的输出电路导通或断开。 输入量可分为电气量（如电流、电压、频率、功率等）及非电气 量（如温度、压力、速度等）两大类。 继电器具有动作快、工作稳定、使用寿命长、体积小等优点。广 泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。 工作原理和特性 电磁继电器 电磁继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要 在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向 铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断
电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来 的位置，使动触点与原来的静触点（常闭触点）释放。这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的 静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。继电器一般有两股电路，为低压控制电路和高压工作电路。 固态继电器（SSR） 固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。 固态继电器按负载电源类型可分为交流型和直流型。按开关型式可分为常开型和常闭型。按隔离型式可分为混合型、变压器隔离型和光电隔离型，以光电隔离型为最多。 热敏干簧继电器 热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新 型热敏开关。它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬 底及其他一些附件组成。热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。恒磁环能否向干簧管提供磁力是由感温磁 环的温控特性决定的。 磁簧继电器
绪 论 一、铁路信号设备的地位是组织指挥列车运行，保证行车安全，提高运输效率，传递信息，改善行车人员劳动条件的关键设施。铁路信号的基础设备：信号继电器、信号机、轨道电路、转辙机等。 1、信号继电器是铁路信号中所用各类继电器的统称。安全型继电器是信号继电器的主要定型产品，采用24V 直流系列的重弹力式直流电磁继电器，其基本结构是无极继电器。电磁原理使其吸合，依靠重力使其复原。利用其接点控制相应的电路。在无极继电器的基础上，派生出了加强接点继电器、整流式继电器、有极继电器、偏极继电器和单闭磁继电器等以满足电路的不同要求。采用插入式结构，便于更换。交流二元二位继电器是交流感应式继电器，因其具有可靠的频率和相位选择性，在25HZ 相敏轨道电路中用做轨道继电器。动态继电器是双机热备计算机联锁的接口部件。 2、信号机和信号表示器构成信号显示，用来指示列车运行和调车作业的命令。在列车提速的情况下，迫切需要将机车信号主体化，其显示方式也逐步实现数字化。 3、轨道电路用来监督列车对轨道的占用和传递行车信息。站内采用25HZ 反
映列车占用情况。移频轨道电路是移频自动闭塞的基础，通过它发送各种行车信息。分为有绝缘和无绝缘两种。无绝缘又为谐振、衰耗式，还要研发数字编码轨道电路，以满足列车运行超速防护的需要。轨道电路有调整状态、分路状态和断轨状态三种最基本的工作状态，其基本参数有道岔电阻、钢轨阻抗等。 4、转辙机用于完成道岔的转换和锁闭，是关系行车安全的最关键设备。内锁闭方式的ZD6系列，外锁闭方式的S700K。 二、铁路信号控制设备易遭雷击，造成设备的损坏或误动，严重影响运输生产，对信号设备必须采取必要的防雷措施。凡与外线连接的信号设备必须设防雷装置。同时还需要设置防雷地线、安全地线、屏蔽地线。 三、信号设备大体上可以分为车站联锁设备、区间闭塞设备、机车信号和列车运行控制设备、调度监督和调度集中、驼峰调车、道口信号设备等，信号现代化的方向是数字化、网络化、智能化和综合化。 第一章信号继电器 第一节信号继电器概述 一、继电器的基本原理 1、组成：由接点系统和电磁系统两大部分组成，电磁系统由线圈、固定的铁心、轭铁以及可动的衔铁。接点系统由动接点、静接点构成。

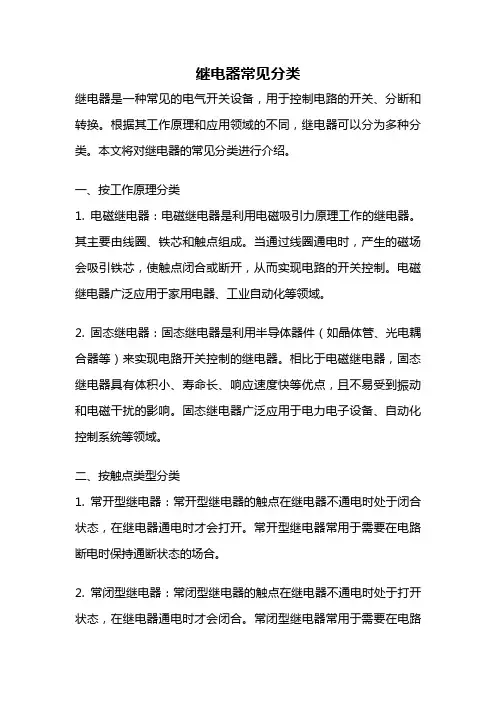

继电器的特性和类型 继电器属于一种微电控制器件，在电路中起着自动调节安全保护转换电路等作用。 1、电磁式电磁继的工作原理： 电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。 2、热敏干簧继电器的工作原理： 热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。热敏干簧继电器不用线圈励磁，一般称为热敏开关。而由恒磁环产生的磁力驱动开关动作。恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。 3、固态继电器SSR的工作原理： 一般使用于禁止电火花的地方，固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。固态继电器按负载电源类型可分为交流型和直流型。按开关型式可分为常开型和常闭型。按隔离型式可分为混合型、变压器隔离型和光电隔离型，以可控硅和光电隔离型为最多。 国内表达继电器的符号和触点方法 继电器线圈在电路中用一个长方框符号表示，如果继电器有两个线圈，就画两个并列的长方框。同时在长方框内或长方框旁标上继电器的文字符号“J”。继电器的触点有两种表示方法：一种是把它们直接画在长方框一侧，这种表示法较为直观。另一种是按照电路连接的需要，把各个触点分别画到各自的控制电路中，通常在同一继电器的触点与线圈旁分别标注上相同的文字符号，并将触点组编上号码，以示区别。继电器的触点有下面几种基本形式： A.动合型：H型；线圈不通电时两触点是断开的，通电后，两个触点就闭合。以合字的拼音字头“H”表示。 B.动断型：D型；线圈不通电时两触点是闭合的，通电后两个触点就断开。用
继电器种类举例 继电器的种类很多，按输入量可分为电压继电器、电流继电器、时间继电器、速度继电器、压力继电器等，按工作原理可分为电磁式继电器、感应式继电器、电动式继电器、电子式继电器等，按用途可分为控制继电器、保护继电器等，按输入量变化形式可分为有无继电器和量度继电器。 有无继电器是根据输入量的有或无来动作的，无输入量时继电器不动作，有输入量时继电器动作，如中间继电器、通用继电器、时间继电器等。 量度继电器是根据输入量的变化来动作的，工作时其输入量是一直存在的，只有当输入量达到一定值时继电器才动作，如电流继电器、电压继电器、热继电器、速度继电器、压力继电器、液位继电器等。 电磁式继电器 在控制电路中用的继电器大多数是电磁式继电器。电磁式继电器具有结构简单，价格低廉，使用维护方便，触点容量小（一般在SA以下），触点数量多且无主辅之分，无灭弧装置，体积小，动作迅速、准确，控制灵敏、可靠等特点，广泛地应用于低压控制系统中。常用的电磁式继电器有电流继电器、电压继电器、中间继电器以及各种小型通用继电器等。
电磁式继电器的结构和工作原理与接触器的相似，主要由电磁机构和触点组成。电磁式继电器有直流和交流两种。在线圈两端加上电压或通人电流，产生电磁力，当电磁力大于弹簧反力时，吸动衔铁使常开常闭接点动作；当线圈的电压或电流下降或消失时衔铁释放，接点复位。 热继电器 热继电器主要是用于电气设备(主要是电动机)的过负荷保护。热继电器是一种利用电流热效应原理工作的电器，它具有与电动机容许过载特性相近的反时限动作特性，主要与接触器配合使用，用于对三相异步电动机的过负荷和断相保护三相异步电动机在实际运行中，常会遇到因电气或机械原因等引起的过电流(过载和断相)现象。如果过电流不严重，持续时间短，绕组不超过允许温升，这种过电流是允许的;如果过电流情况严重，持续时间较长，则会加快电动机绝缘老化，甚至烧毁电动机，因此，在电动机回路中应设置电动机保护装置。常用的电动机保护装置种类很多，使用最多、最普遍的是双金属片式热继电器。双金属片式热继电器均为三相式，有带断相保护的和不带断相保护的两种。 时间继电器 时间继电器在控制电路中用于时间的控制。其种类很多，按其动作原理可分为电磁式、空气阻尼式、电动式和电
信号继电器 继电器是自动控制系统中常用的电器，它用于接通和断开电路，用以发布控制命令和反映设备状态，以构成自动控制和远程控制电路。各个领域的自动控制系统无一不采用继电器。铁路信号技术中广泛采用继电器，称为信号继电器（在铁路信号系统中，可简称继电器），是铁路信号技术中的重要部件。它无论作为继电式信号系统的核心部件，还是作为电子式或计算机式信号系统的接口部件，都发挥着重要的作用。继电器动作的可靠性直接影响到信号系统的可靠性和安全性。 一、信号继电器概述 信号继电器是用于铁路信号中的各类继电器的统称，是各类信号控制系统不可缺少的重要器件。 （一）、铁路信号对继电器的要求 信号继电器作为铁路信号系统中的主要（或重要）器件，它在运用中的安全、可靠就是保证各种信号设备正常使用的必要条件。为此，铁路信号对继电器提出了极其严格的要求，具体如下： (l）动作必须可靠、准确； (2）使用寿命长； (3）有足够的闭合和断开电路的能力； (4）有稳定的电气特性和时间特性； (5）在周围介质温度和湿度变化很大的情况下，均能保持很高的电气绝缘强度。 具体要求见《信号维修规则技术标准》11继电器11 . 1通则。 按照工作的可靠程度，信号继电器可分为三级： 一级继电器：绝对不允许发生前接点与动接点之间的熔接；衔铁落下与前接点的断开由衔铁及可动部分的重量来保证；当任意一组前接点闭合时，所有后接点必须全部断开，反之亦然；衔铁处于落下位置时，应该稳定的工作，后接点压力主要由重力作用产生；有较高的返还系数：轨道继电器不小于50%，一般继电器不小于30％。 二级继电器：衔铁依靠本身重量或接点弹片反作用力返还；返还系数不小于20%；当任意一组前接点闭合时，所有后接点必须全部断开，反之亦然。 三级继电器（电码型和电话型）：衔铁返还与后接点的压力均由动接点弹片的反作用力产生；前后接点均有熔接的可能。 在信号设备的执行电路中，如果继电器由于工作不正常而不能断开前接点时，将严重威胁行车的安全，故设计时均采用一级继电器，又由于一级继电器的高度可靠性。因此，在电路中就不再考虑用电路的方法来检查继电器衔铁的落下状态。因此，在检修一级继电器时，要求特别注意其可靠性，并严格保证其技术条件。电码型继电器使用在选择电路中，不道接控制对象，但也绝不允许降低对这类继电器可靠性的要求，因为它们工作的好坏道接影响信号设备的正常动作，对保证列车的安全运行具有同样的重要意义。 （二）、继电器的基本原理 继电器是一种电磁开关。继电器类型很多，性能各不相同，结构形式各种各样，但都由电磁系统和接点系统两大主要部分组成。其中电磁系统由线圈、固定的铁芯和扼铁以及可动的衔铁构成，接点系统由动接点和静接点构成。当线圈中通入一定数值的电流后，由于电磁作用或感应方法产生电磁吸引力，吸引衔铁，由衔铁带动接点系统，改变其状态，从而反映输入电流的状况。
继电器 继电器（英文名称：relay）是一种电控制器件，是当输入量（激励量）的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。它具有控制系统（又称输入回路）和被控制系统（又称输出回路）之间的互动关系。通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。 查看精彩图册 目录 元件符号 工作原理和特性 功率方向继电器 电磁继电器 固态继电器（SSR） 热敏干簧继电器 磁簧继电器 光继电器 时间继电器 中间继电器 主要作用 主要分类 使用注意事项 测试方法 选用条件 型号标志 选择方式 常见类型 常见问题 展开 元件符号 工作原理和特性 功率方向继电器 电磁继电器 固态继电器（SSR） 热敏干簧继电器
磁簧继电器 光继电器 时间继电器 中间继电器 主要作用 主要分类 使用注意事项 测试方法 选用条件 型号标志 选择方式 常见类型 常见问题 展开 编辑本段元件符号 因为继电器是由线圈和触点组两部分组成的，所以继电器在电路图中的图形符号也包括两部分： 继电器（图1） 一个长方框表示线圈；一组触点符号表示触点组合。当触点不多电路比较简单时，往往把触点组直接画在线圈框的一侧，这种画法叫集中表示法。 电符号和触点形式： 继电器线圈在电路中用一个长方框符号表示，如果继电器有两个线圈，就画两个并列的长方框。同时在长方框内或长方框旁标上继电器的文字符号“J”。继电器的触点有两种表示方法：一种是把它们直接画在长方框一侧，这种表示法较为直观。另一种是按照电路连接的需要，把各个触点分别画到各自的控制电路中，通常在同一继电器的触点与线圈旁分别标注上相同的文字符号，并将触点组编上号码，以示区别。继电器的触点有三种基本形式： 1、动合型（常开）（H型）线圈不通电时两触点是断开的，通电后，两个触点就闭合。以合字的拼音字头“H”表示。 2、动断型（常闭）（D型）线圈不通电时两触点是闭合的，通电后两个触点就断开。用断字的拼音字头“D”表示。 3、转换型（Z型）这是触点组型。这种触点组共有三个触点，即中间是动触点，上下各一个静触点。线圈不通电时，动触点和其中一个静触点断开和另一个闭合，线圈通电后，动触点就移动，使原来断开的成闭合，原来闭合的成断开状态，达到转换的目的。这样的触
时间继电器类型及特点 1、空气阻尼式时间继电器又称为气囊式时间继电器,它是根据空气压缩产生的阻力来进行延时的,其结构简单,价格便宜,延时范围大(0.4~180s ,但延时精确度低。 2、电磁式时间继电器延时时间短(0.3~1.6s ,但它结构比较简单,通常用在断电延时场合和直流电路中。 3、电动式时间继电器的原理与钟表类似,它是由内部电动机带动减速齿轮转动而获得延时的。这种继电器延时精度高,延时范围宽(0.4~72h ,但结构比较复杂,价格很贵。 4、晶体管式时间继电器又称为电子式时间继电器,它是利用延时电路来进行延时的。这种继电器精度高,体积小。 时间继电器可分为通电延时型和断电延时型两种类型。 以空气阻尼式时间继电器为例来说明时间继电器的工作原理 空气阻尼型时间继电器的延时范围大 (有 0.4~60s 和 0.4~180s 两种 , 它结构简单 , 但准确度较低。 当线圈通电时, 衔铁及托板被铁心吸引而瞬时下移, 使瞬时动作触点接通或断开。但是活塞杆和杠杆不能同时跟着衔铁一起下落, 因为活塞杆的上端连着气室中的橡皮膜, 当活塞杆在释放弹簧的作用下开始向下运动时,橡皮膜随之向下凹 , 上面空气室的空气变得稀薄而使活塞杆受到阻尼作用而缓慢下降。经过一定时间, 活塞杆下降到一定位置, 便通过杠杆推动延时触点动作,使动断触点断开, 动合触点闭合。从线圈通电到延时触点完成动作, 这段时间就是继电器的延时时间。延时时间的长短可以用螺钉调节空气室进气孔的大小来改变。吸引线圈断电后,继电器依靠恢复弹簧的作用而复原。空气经出气孔被迅速排出。时间继电器:当加上或除去输入信号时, 输出部分需延时或限时到规定的时间才闭合或断开其被控线路的继电器。
1、过电流继电器 过电流继电器，简称CO，是从电流超过其设定值而动作的继电器，可做系统线路及过载的保护用，最常用的是感应型过电流继电器，是利用电磁铁与铝或铜制的旋转盘相对，依靠电磁感应原理使旋转圆盘转动，以达到保护作用。 动作原理： 感应型过电流继电器是利用电流互感器二次侧电流，在继电器内产生磁场，以促使圆盘转动，但流过的电流必须大于电流标置板的电流值才能转动。 2、过电压继电器 过电压继电器，简称OV，它的主要用途在于当系统的异常电压上升至120%额定值以上时，过电压继电器动作而使断路器跳脱保护电力设备免遭损坏，感应式过电压继电器的构造及动作原理和过电流继电器相似，只有主线圈不同。 3、欠电压继电器 欠电压继电器，简称UV，其构造与过电压继电器相同，所不同的是内部触头及当外加电压时转盘会立即转动。 110V额定电压220V额定电压 电压标置范围60~80V 电压标置范围120~160V （60、65、70、75、80V）（120、130、140、150、160V） 4、接地过电压继电器 接地过电压继电器，简称OVG，或称接地报警继电器简称GR，其构造与过电压继电器相同，使用与三相三线非接地系统，接于开口三角形接地的接地互感器上，用以检知零相电压。 4、接地过电流继电器 接地过电流继电器，简称GCR，是一种高压线路接地保护继电器。 主要用途： （1）高电阻接地系统的接地过电流保护；（2）发电机定子绕组的接地保护； （3）分相发电机的层间短路保护；（4）接地变压器的过热保护。 5、选择性接地继电器 选择性接地继电器，简称SG，又称方向性接地继电器，简称DG，使用于非接地系统作配电线路保护作用，架空线及电缆系统也能使用。 选择性接地继电器：由接地电压互感器检出零相序电流如遇线路接地时，选择性接地继电器能确实地表示故障线路而发生警报，并按照其需要选择故障线路将其断开，而继续向正常线路送电。 6、缺相继电器 缺相继电器，简称OPR，或缺相保护继电器，简称PHR，在三相线路中，当电源端有一线断路而造成单相时，若未有立即将线路切断，将使电动机单相运转而烧毁。 7、比率差动继电器 比率差动继电器，简称RDR，被应用做变压器交流电动机，交流发电机的差
时间继电器是一种当电器或机械给出输入信号时，在预定的时间后输出电气关闭或电气接通信号的继电器。 时间继电器的常用功能有： A：通电延时（ON－DELAYOPERATION） F：断电延时（OFF－DELAYOPERATION） Y：星三角延时（STAR／DELTAOPERATION） C：带瞬动输出的通电延时（WITHINST。CONTACTON－DELAYOPERATION） G：间隔延时（INTERVAL－DELAYOPERATION） R：往复延时（ON－OFFREPETITIVEDELAYOPERATION） K：信号断开延时（OFF－SIGNALDELAYOPERATION） 1.控制电源 时间继电器的电源端子间一般能承受1500V的外来浪涌电压，如果浪涌电压超过此值时，须使用浪涌吸收装置，以防止时间继电器击穿烧毁； 当时间继电器重复工作时，本次电源关断到下次电源接通的时间（休止时间）必须大于复位时间，否则，未完全复位的时间继电器在下一次工作时就会产生延时时间偏移、瞬动或不动作； 断电延时型时间继电器的电源接通时间必须大于0.5秒，以便有充足的能量储备而保证在断开电源后按预设时间接通或分断负载； 时间继电器的电源回路一般情况下是高阻抗的，因此，切断电源后的漏电流要尽可能小（半导体或用RC并接的触点来开关时间继电器），以免有感应电压而假关断引起误动作（对于断电延时型而言，会产生断电后延时时间到但继电器不释放现象）。一般情况下电源端子的残留电压应小于额定电压的20％，对断电延时型而言应小于额定电压的7％； 时间继电器在完成其控制工作后，尽量避免继续通电。到时后连续通电会使产品发热，从而加快电子元件老化，大大缩短使用寿命。 2、负载连接 时间继电器的输出触点由于受产品体积的限制，往往负载能力不强，因此要
时间继电器的分类、结构及选用原则时间继电器是一种利用电磁原理或机械动作原理实现触点延时接通或断开的自动控制电器，其种类很多，常用的有电磁式、空气阻尼式、电动式和晶体管式等。 时间继电器图形符号及文字符号如图1所示。 图1 时间继电器图形符号及文字符号 1．直流电磁式时间继电器 在直流电磁式电压继电器的铁心上增加一个阻尼铜套，即可构成时间继电器，其结构示意图如图2所示。它是利用电磁阻尼原理产生延时的，由电
磁感应定律可知，在继电器线圈通断电过程中铜套内将感应电势，并流过感应电流，此电流产生的磁通总是反对原磁通变化。 图2 带有阻尼铜套的铁心示意图 1-铁心 2-阻尼铜套 3-绝缘层 4-线圈 电器通电时，由于衔铁处于释放位置，气隙大，磁阻大，磁通小，铜套阻尼作用相对也小，因此衔铁吸合时延时不显著(一般忽略不计)。 而当继电器断电时，磁通变化量大，铜套阻尼作用也大，使衔铁延时释放而起到延时作用。因此，这种继电器仅用作断电延时。 这种时间继电器延时较短，JT3系列最长不超过5s，而且准确度较低，一般只用于要求不高的场合。 2．空气式时间继电器
空气阻尼式时间继电器，是利用空气阻尼原理获得延时的。它由电磁系统、延时机构和触点三部分组成，电磁机构为直动式双E型，触点系统是借用LX5型微动开关，延时机构采用气囊式阻尼器。 空气阻尼式时间继电器，既具有由空气室中的气动机构带动的延时触点，也具有由电磁机构直接带动的瞬动触点，可以做成通电延时型，也可做成断电延时型。电磁机构可以是直流的，也可以是交流的。 3．半导体时间继电器 电子式时间继电器在时间继电器中已成为主流产品，电子式时间继电器是采用晶体管或集成电路和电子元件等构成．目前已有采用单片机控制的时间继电器。电子式时间继电器具有延时范围广、精度高、体积小、耐冲击和耐振动、调节方便及寿命长等优点，所以发展很快，应用广泛。 半导体时间继电器的输出形式有两种：有触点式和无触点式，前者是用晶体管驱动小型磁式继电器，后者是采用晶体管或晶闸管输出。 4．单片机控制时间继电器

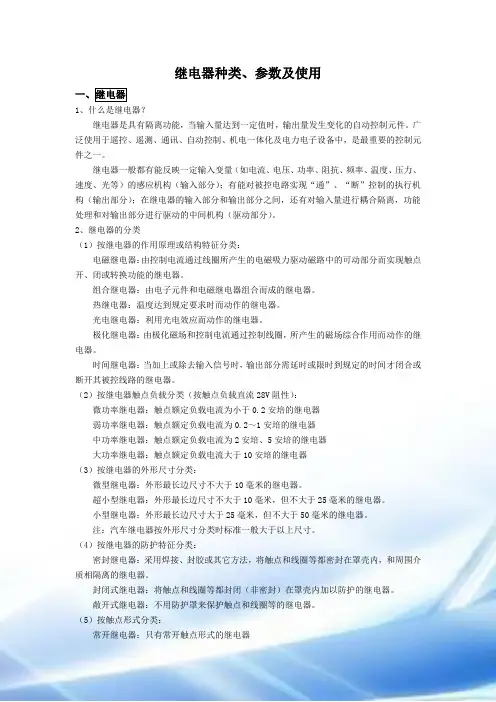

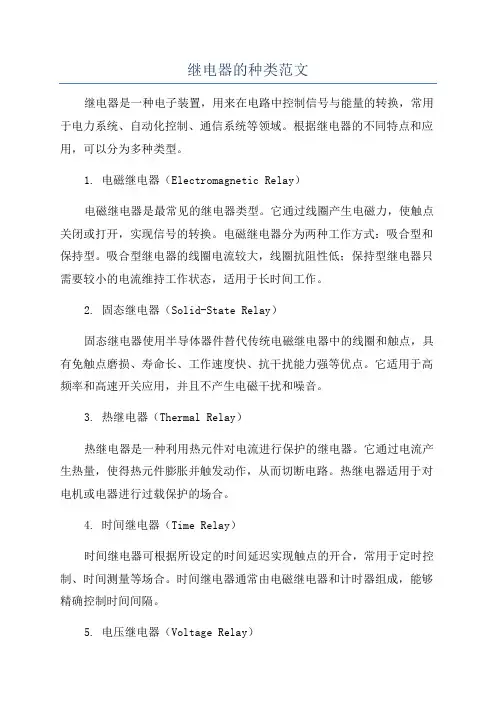

继电器种类、参数及使用 一、继电器 1、什么是继电器？ 继电器是具有隔离功能，当输入量达到一定值时，输出量发生变化的自动控制元件。广泛使用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中，是最重要的控制元件之一。 继电器一般都有能反映一定输入变量（如电流、电压、功率、阻抗、频率、温度、压力、速度、光等）的感应机构（输入部分）；有能对被控电路实现“通”、“断”控制的执行机构（输出部分）；在继电器的输入部分和输出部分之间，还有对输入量进行耦合隔离，功能处理和对输出部分进行驱动的中间机构（驱动部分）。 2、继电器的分类 （1）按继电器的作用原理或结构特征分类： 电磁继电器：由控制电流通过线圈所产生的电磁吸力驱动磁路中的可动部分而实现触点开、闭或转换功能的继电器。 组合继电器：由电子元件和电磁继电器组合而成的继电器。 热继电器：温度达到规定要求时而动作的继电器。 光电继电器：利用光电效应而动作的继电器。 极化继电器：由极化磁场和控制电流通过控制线圈，所产生的磁场综合作用而动作的继电器。 时间继电器：当加上或除去输入信号时，输出部分需延时或限时到规定的时间才闭合或断开其被控线路的继电器。 （2）按继电器触点负载分类（按触点负载直流28V阻性）： 微功率继电器：触点额定负载电流为小于0.2安培的继电器 弱功率继电器：触点额定负载电流为0.2～1安培的继电器 中功率继电器：触点额定负载电流为2安培、5安培的继电器 大功率继电器：触点额定负载电流大于10安培的继电器 （3）按继电器的外形尺寸分类： 微型继电器：外形最长边尺寸不大于10毫米的继电器。 超小型继电器：外形最长边尺寸不大于10毫米，但不大于25毫米的继电器。 小型继电器：外形最长边尺寸大于25毫米，但不大于50毫米的继电器。 注：汽车继电器按外形尺寸分类时标准一般大于以上尺寸。 （4）按继电器的防护特征分类： 密封继电器：采用焊接、封胶或其它方法，将触点和线圈等都密封在罩壳内，和周围介质相隔离的继电器。 封闭式继电器：将触点和线圈等都封闭（非密封）在罩壳内加以防护的继电器。 敞开式继电器：不用防护罩来保护触点和线圈等的继电器。 （5）按触点形式分类： 常开继电器：只有常开触点形式的继电器
