热熔焊作业指导书
1应用范围
适用于管道直径90mm以上聚乙烯燃气管道的连接，环境温度控制在-5-45℃范围内，当温度低于-5℃或风力大于5级时，应采取必要的保护措施。
注:对不同标准尺寸比(SDR值)和管道直径≤63mm、S<6mm 管道元件不允许便用热熔对接的焊接方法
2聚乙烯热熔焊接操作过程控制
2.1焊接前准备
2.1.1清洁油路接头，正确连接焊机各部件;
2.1.2测量电源电压力，确认电压符合焊机要求;
2.1.3检查清洁加热板，当涂层损坏时，加热板应当更换，加热板表面聚乙烯的残留物只能用木质工具去除，油污、油渍等必须周洁净的棉布和酒精进行处理;
2.1.4按照焊接工艺正确设置吸热、冷却时间和加热板温度等参数，焊接前，加热板应当在焊接温度下适当预热，以确保加热板温度均匀。
2.2 装夹管道元件
用辊杠或者支架将管垫平，调整同心度，利用夹具校正管材不圆度，并且留有足够的焊接距离。
2.3 铣削焊接面
铣削足够厚度，使焊接端面光洁、平行，确保对接端面
间隙小于0.3mm，错边量小于焊接处璧厚的10%。重新装夹时必须重新铣削。
2.4 拖动压力的测量及检查
每次焊接时必须测量并且记录拖动压力。
2.5 加热
放置加热板，调整焊接压力(p1)=拖动压力(pl)+焊接规定压力(P2)，当加热极两侧焊接处圆周卷边凸起高度达到规定值时，降压至焊接拖动压力(P2)或者在确保加热板与焊接端面紧密配合的条件下，开始吸热计时。
2.6 切换对接
在规定的时间内抽出加热板，立即贴合焊接面，迅速将压力匀速升至焊接压力，严禁高压碰撞。
2.7拆卸管道元件
当达到冷却时间后，将压力降到零，拆卸完成焊接的管道元件。
3热熔对接连接应符合下列要求
3.1根据管材或管件的规烙，选用相应的夹具，将连接件的连接端伸出夹具，自由长度不应小于公称直径的10%，移动夹具使连接件端面接触，并校直对应的待连接件，使其在同一轴线上，错边不应大于壁厚的10%。
3.2应将聚乙烯管材或管件的连接部位擦拭干挣，并铣削连接件端而，使其与轴线垂直，切削平均厚度不宜大于
0.2mm，切削后的熔接面防止污染。
3.3连接件的端面应采用热熔对接连接设备加热。
3.4吸热时间达到工艺要求后，应迅速撒出加热扳，检查连接件加热面熔化的均匀性，不得有损伤。在规定的时间内用均匀外力使连接面完全接触，并翻边形成均匀一致的对称凸缘。
3.5在保压冷却期间不得移动连接件或在连接件上施加任何外力。
4热熔对接连接接头质量检验应符合下列规定，
4.1连接完成后，应对接头进行100%的翻边对称性、接头对正性检验和不少于10%的翻边切除检验。
4.2翻边对称性检验
接头应具有沿管材整个圆周平滑对称的翻边，翻边最低处的探度不应低于管材表面。
4.3接头对正性检验。
焊缝两侧紧邻翻边的外圆周的任何一处错边量不应超过管材壁厚的10%；
4.4翻边切除检验。应使用专用工具，在不损伤管材和接头的情况下切除外部的焊接翻边。翻边切除检验应符合下列要求，
1）翻边应是实心圆滑的，根部较宽;
2）翻边下侧不应有杂质、小孔、扭曲和损坏;
3）每隔50mm进行180度的背弯试验，不应有开裂、裂缝，接缝处不得露出熔合线。
4.5当抽样检验的焊缝全部合格时，则此次抽样所代表的该焊缝应认为全部合格;若出现与上述条款要求不符合的情况，则判定本焊缝不合格，并应按下列规定加倍抽样检验：1）每出现一道不合格焊缝，则应加倍抽样该焊工所焊的同一批焊缝，按本规程进行检验;
2）如第二次抽检仍出现不合格焊缝，则应对该焊工所焊的同批全部焊缝进行检验。
5.热熔对接焊的非破坏性检验
5.1外观检查应当符合以下要求:
1）几何形状:卷边应沿整个外圆周平滑对称，尺寸均匀、饱满、圆滑，翻边不得有切口或者缺口状缺陷，不得有明显的海绵状浮渣出现，无明显的气孔;
2）卷边的中心高度K值必须大于零;见TSG D2002-2006 《燃气用聚乙烯管道焊接技术规则》标准附表G 中的C-1图;
3）焊接处的错边最不得超过管材璧厚的10%
5.2卷边切除检查
5.2.1外观检查
使用外卷边切除刀切除卷边，卷边应当是实心圆滑的，根部较宽。卷边底面不得有污染、孔洞等，若发现杂质、小
孔、偏移或者损坏时，则判定为不合格;见TSG D2002-2006 《燃气用聚乙烯管道焊接技术规则》标准附表G中的C-3 图。
5.2.2卷边背弯试验
将卷边每隔几厘米进行180度的背弯试验并进行检查。当有开裂、裂缝缺陷时，则判定为不合格;见TSG D2002-2006 《燃气用聚乙烯管道焊接技术规则》标准附表G 中的C-3图。
6.热熔对接焊的破坏性检验
6.1 拉伸性能试验
拉伸性能试验测试万法按GB/T19810 标准进行。
6.2 耐压(静液压强度)试验
耐压（静液压强度) 试验方法按GB/T 6111 标准进行。
实业有限公司不锈钢柜体加工作业指导书 一、板料下料工艺规程 1、适用范围 本工艺守则适用于我公司生产的低压成套电器设备板料零件落料，同时也适用于其它产品的板料零件落料。 2、使用设备和工具 2.1剪板机 4×2500 2.2钢板尺 1000-2000mm 2.3钢卷尺 3500mm 2.4直角尺 150mm 2.5活扳手 1250 450 2.6划规 2.7木榔头 2.8折弯机 2.9气焊工具一套 2.10冲床 3、工艺准备 3.1熟悉图纸和下料尺寸、规格，查对派工单是否与图纸要求相符合。 3.2查对材料规格是否符合图纸要求。 3.3检验剪板机工作状态是否完好。
3.4准备好所用的工具，量具等。 4、工艺规程 4.1根据图纸及派工单在板料上划线。 4.2经过检查符合开工条件时，开动剪板机。。 4.3操作剪板控制部分，进行剪板下料。 4.4首件自检合格后交检<首件必须有明显符号>。 4.5成批板料下料加工时，应5-10件抽检一次，防止剪板机定位偏移造成成批报废。 4.6每一种零件加工完毕后，末件交检<末件也必须有明显符号>。 4.7材料的套裁使用，合理排料，应根据批量先下大料，后下小料，必要时进行套裁计算。<根据实际情况达到节约材料的目的>。 5、工艺要求 5.1对已加工的零件，按图号写上标记，分别放置，不得任意堆放。 5.2板材下料公差<见表1> 表一
5.3板材形位公差<见表2><见表3> 表二
用对角线测量法表三 5.4剪好的坯料应按不同零部件规格进行码放，并根据图号进行编号，转下道工序。 5.5剪板机台面严禁堆放工具及其它材料，剪切余料的宽度不得大于５０毫米，剪切最小宽度不得超过机床要求范围，特殊情况，须有工艺文件，注明后方可使用。 5.6允许最大毛刺见表四 6、检验 根据工艺要求及图纸进行检验 注： ａ (系指零件成形尺寸公差)下料尺寸公差均按表二、表三检验 ｂ展开尺寸计算Ｋ值见附表
热熔焊作业指导书 1应用范围 适用于管道直径90mm以上聚乙烯燃气管道的连接，环境温度控制在-5-45℃范围内，当温度低于-5℃或风力大于5级时，应采取必要的保护措施。 注:对不同标准尺寸比(SDR值)和管道直径≤63mm、S<6mm 管道元件不允许便用热熔对接的焊接方法 2聚乙烯热熔焊接操作过程控制 2.1焊接前准备 2.1.1清洁油路接头，正确连接焊机各部件; 2.1.2测量电源电压力，确认电压符合焊机要求; 2.1.3检查清洁加热板，当涂层损坏时，加热板应当更换，加热板表面聚乙烯的残留物只能用木质工具去除，油污、油渍等必须周洁净的棉布和酒精进行处理; 2.1.4按照焊接工艺正确设置吸热、冷却时间和加热板温度等参数，焊接前，加热板应当在焊接温度下适当预热，以确保加热板温度均匀。 2.2 装夹管道元件 用辊杠或者支架将管垫平，调整同心度，利用夹具校正管材不圆度，并且留有足够的焊接距离。 2.3 铣削焊接面 铣削足够厚度，使焊接端面光洁、平行，确保对接端面
间隙小于0.3mm，错边量小于焊接处璧厚的10%。重新装夹时必须重新铣削。 2.4 拖动压力的测量及检查 每次焊接时必须测量并且记录拖动压力。 2.5 加热 放置加热板，调整焊接压力(p1)=拖动压力(pl)+焊接规定压力(P2)，当加热极两侧焊接处圆周卷边凸起高度达到规定值时，降压至焊接拖动压力(P2)或者在确保加热板与焊接端面紧密配合的条件下，开始吸热计时。 2.6 切换对接 在规定的时间内抽出加热板，立即贴合焊接面，迅速将压力匀速升至焊接压力，严禁高压碰撞。 2.7拆卸管道元件 当达到冷却时间后，将压力降到零，拆卸完成焊接的管道元件。 3热熔对接连接应符合下列要求 3.1根据管材或管件的规烙，选用相应的夹具，将连接件的连接端伸出夹具，自由长度不应小于公称直径的10%，移动夹具使连接件端面接触，并校直对应的待连接件，使其在同一轴线上，错边不应大于壁厚的10%。 3.2应将聚乙烯管材或管件的连接部位擦拭干挣，并铣削连接件端而，使其与轴线垂直，切削平均厚度不宜大于
汽修实训车间安全操作规程 1、工作前应检查所使用工具是否完整无损。施工时工具必须摆放整齐，不得随地乱放，工作后应将工具清点检查并擦干净，按要求放入工具车或工具箱内。 2、拆装零部件时，必须使用合适工具或专用工具，不得大力蛮干，不得用硬物手锤直接敲击零件。所有零件拆卸后要按顺序摆放整齐，不得随地堆放。 3、废油应倒入指定废油桶收集，不得随地倒流或倒入排水沟内，防止废油污染。 4、维修作业时应注意保护汽车漆面光泽、装饰、座位以及地毯，并保持修理车辆的整洁，车间内不准吸烟。 5、用千斤顶进行底盘作业时，必须选择平坦、坚实场地并用角木将前后轮塞稳，然后用安全凳按车型规定支撑点将车辆支撑稳固。严禁单纯用千斤顶顶起车辆在车底作业。 6、修配过程中应认真检查原件或更换件是否符合技术要求，并严格按修理技术规范精心进行施工和检查调试。 7、进行发动机起动检验前，应先检查各部件装配是否正确，是否按规定加足润滑油、冷却水，置变速
器于空档，轻点起动马达试运转。任何时候车底有人时，严禁发动车辆。 8、发动机过热时，不得打开水箱盖，谨防沸水烫伤。 9、地面指挥车辆行驶，移位时，不得站在车辆正前方与后方，并注意周围障碍物。 发动机、变速器拆装实习安全操作规程 1、实习前按规定穿戴好工作服，依次有序进入实习场地。 2、实习时专心听讲，认真观摩教师示范，积极主动参加训练，操作时思想要集中，不干与实习无关的事情。 3、实习场地的设备、机具未经教师指导，不准盲目乱动。 4、正确选择使用工量具进行发动机、变速器零部件的拆装、检查、调整。 5、必须在老师指导下搞清楚拆装实习步骤、方法和要求，否则不能盲目拆装，以免造成机件损坏。 6、拆下的零部件要摆放有序，搬动气缸盖等大件，务必注意安全，以防砸伤人及机件。 7、发动机组装完毕，进行全面检查，确保安全后，方能起动试车。 8、清洁用的棉纱、汽油等应及时妥善处理，以防火灾。
不锈钢焊接工艺作业指导书-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
不锈钢焊接工艺管道作业指导书 1.目的 为规范焊工操作，保证焊接质量，不断提高焊工的实际操作技术水平,特编制本指导书。 2. 编制依据 2.1. 设计图纸 2.2.《手工钨极氩弧焊技术及其应用》 2.3.《焊工技术考核规程》 3. 焊接准备 3.1. 焊接材料 焊丝：0Cr18Ni9Ti φ1、φ1.5、φ2.5、φ3 焊丝应有制造厂的质量合格证，领取和发放有焊材管理员统一管理。焊丝在使用前应清除油锈及其他污物，露出金属光泽。 3. 2. 氩气 氩气瓶上应贴有出厂合格标签，其纯度≥99.95%，所用流量6-9升/分钟，气瓶中的氩气不能用尽，瓶内余压不得低于0.5MPa ，以保证充氩纯度。 3.3. 焊接工具 3.3.1. 采用直流电焊机，本厂用WSE-315和TIG400两种型号焊机。 3.3.2. 选用的氩气减压流量计应开闭自如，没有漏气现象。切记不可先开流量计、后开气瓶，造成高压气流直冲低压，损坏流量计；关时先关流量计而后关氩气瓶。 3.3.3. 输送氩气的胶皮管，不得与输送其它气体的胶皮管互相串用，可用新的氧气胶皮管代用，长度不超过30米。 3.4. 其它工器具 焊工应备有：手锤、砂纸、扁铲、钢丝刷、电磨工具等，以备清渣和消缺。4．工艺参数 不锈钢焊接工艺参数选取表 5. 工序过程 5.1. 焊工必须按照规定经相应试件考试合格后，方可上岗位焊接。 5.2. 严禁在被焊件表面随意引燃电弧、试验电流或焊接临时支撑物等。
5.3. 焊工所用的氩弧焊把、氩气减压流量计，应经常检查，确保在氩弧焊封底时氩气为层流状态。 5.4. 接口前应将坡口表面及母材内、外壁的油、漆、垢锈等清理干净，直至发出金属光泽，清理范围为每侧各为10-15mm，对口间隙为2.5～3.5mm。 5.5. 接口间隙要匀直，禁止强力对口，错口值应小于壁厚的10%，且不大于 1mm。 5.6. 接口局部间隙过大时，应进行修整，严禁在间隙内添加塞物。 5.7. 接口合格后，应根据接口长度不同点4-5点，点焊的材料应与正式施焊相同，点焊长度10-15mm，厚度3-4mm。 5.8. 打底完成后，应认真检查打底焊缝质量，确认合格后再进行氩弧焊盖面焊接。 5.9. 引弧、收弧必须在接口内进行，收弧要填满熔池，将电弧引向坡口熄弧。 5.10. 点焊、氩弧焊、盖面焊，如产生缺陷，必须用电磨工具磨除后，再继续施焊，不得用重复熔化方法消除缺陷。 5.11. 应注意接头和收弧质量，注意接头熔合应良好，收弧时填满熔池。为保证焊缝严密性。 5.12. 盖面完毕应及时清理焊缝表面熔渣、飞溅。 6. 质量标准： 6.1. 质量按Q/ZB74-73 焊接通用技术条件和机械结构用不锈钢焊接管(GB/T12770—2002)标准检验。 6.2. 缺陷种类、原因分析及改进方法 氩弧焊焊接产生缺陷的原因及防止方法
l全自动热熔作业指 导书
环城南路西北大学-振兴路段下穿隧道管线 天然气管道技改工程 焊接作业指导书 编制：刘庆 审核：蔚阳平 批准：赵俊岭 二零一四年一月二十日
PE聚乙烯管道焊接作业指导书 1、全自动热熔焊接PE管作业指导书 2、全自动电熔焊接PE管作业指导书 1.PE全自动热熔焊接PE管作业指导书
1.1工序流程图 → → → → 2.0施工前的准备工作 2.1施工图的准备 施工是按照设计图纸来进行的。当设计单位出有效的施工图后，施工单位应到施工现场，具体了解情况，对不能照图施工的部分要与设计单位交底，协商，确定是否能采取特殊的施工工艺或作局部设计变更。同时，还应根据图纸进行材料、设备的采购，对施工进度做出具体安排。 2.2人员培训 从事聚乙烯燃气管道连接的操作人员，在上岗前必须进行专门培训，经过考试和技术评定合格后方可上岗操作。 参与培训人员除了在燃气知识、聚乙烯专用料特性、电工知识、聚乙烯熔接设备、聚乙烯燃气管道施工技术等理论知识方面进行培训，并参加考核。 2.3施工机具的准备 根据施工工艺的要求，准备相应的施工机具。因我国对聚乙烯管道的焊接质量和熔接参数无统一标准，不同生产厂家生产的管材、管件熔接参数不同。为达到可靠的熔接
效果，在选择设备上还须认真选型，选质量好的产品，在熔接效果上，要可靠许多。施工机具分为电熔焊机和热熔对接焊机两类。本工程采用西安塑龙熔接设备有限公司的设备。 1、全自动热熔焊机型号BZH-Q315/II 技术参数：管材直径范围 160～315mm 工作压力 220V 可焊管材料 PE—PP 工作温度 -5℃～＋50℃ 2、用30Kw柴油发电机提供电源 3、用焊缝外观检验尺对焊缝质量进行外观检测 3.0管材、管件的验收 3.1检查产品有无出厂合格证，出厂检验报告。 3.2对外观进行检查。检查管材内外表面是否清洁光滑，是否有沟槽、划伤、凹陷、杂质和颜色不均匀等。 3.3长度检查。管的长度应均匀一致，误差不超过±20 mm。逐一检查管口端面是否与管材的轴线垂直，是否存在有气孔。凡长短不同的管材，在未查明原因前应不予验收。 3.4燃气用聚乙烯管应为黄色和黑色，当为黑色时管口必须有醒目的黄色色条，同时管材上应有连续的、间距不超过2m的永久性标志，写明用途、原材料牌号、标准尺寸比、
二氧保护焊安全操作规程 一、目的：规范电焊机操作规程，确保人机安全；规范设备保养措施，延长设备使用寿命 二、安全操作规范： 1.作业前，二氧化碳气体应预热15min。开气时，操作人员必须站在瓶嘴的侧 面。 2.作业前，应检查并确认焊丝的进给机构、电线的连接部分、二氧化碳气体的 供应系统及冷却水循环系统合乎要求，焊枪冷却水系统不得漏水。 3.二氧化碳气体瓶宜放阴凉处，其最高温度不得超过30℃，并应放置牢靠，不 靠近热源。 4.二氧化碳气体预热器端的电压，不得大于36V，作业后，应切断电源。 5.焊接操作及配合人员必须按规定穿戴劳动防护用品。并必须采取防止触电、 高空坠落、瓦斯中毒和火灾等事故的安全措施。 6.现场使用的电焊机，应设有防雨、防潮、防晒的机棚，并应装设相应的消防 器材。 7.高空焊接或切割时，必须系好安全带，焊接周围和下方应采取防火措施，并 应有专人监护。 8.当需施焊受压容器、密封容器、油桶、管道、沾有可燃气体和溶液的工作时， 应先消除容器及管道内压力，消除可燃气体和溶液，然后冲洗有毒、有害、易燃物质；对存有残余油脂的容器，应先有蒸汽、碱水冲洗，并打开盖口，确认容器清洗干净后，再灌满清水方可进行焊接。在容器内焊接应采取防止触电、中毒和窒息的措施。焊、割密封容器应留出气孔，必要时在进、出气口处装设通风设备； 9.容器内照明电压不得超过12V，焊工与焊件间应绝缘； 10.容器处应设专人监护。严禁在已喷涂过油漆和塑料的容器内焊接。 11.对承压状态的压力容器及管道、带电设备、承载结构的受力部位和装有易燃、 易爆物品的容器严禁进行焊接和切割。
12.焊接铜、铝、锌、锡等有色金属时，应通风良好，焊接人员应戴防毒面罩、 呼吸滤清器或采取其他防毒措施。 13.当消除焊缝焊渣时，应戴防护眼镜，头部应避开敲击焊渣飞溅方向。 雨天不得在露天电焊。在潮湿地带作业时，操作人员应站在铺有绝缘物品的地方， 并应穿绝缘鞋。 定义、符号、缩
规章制度公司 生产制程、工艺、质量、设备、日常管理奖惩规范 目的 规范制程管理奖惩办法，做到“有据可依，责任到人”的原则，特制定本规范。 客诉责任处理 轻微客诉：一般只做教育训练案例，以书面、口头形式令其整改，不追究作业人员责任。 严重客诉：由品管部门主导召开专案品质检讨会，划分责任，分为生产责任、品管责任和管理责任。 如批量性的异常，但客户让步接受的（未造成退货），追究相关生产工序作业员、直接QC的责任，视情况分别罚扣10—200元（生产品检按8：2分配）。 个别少如量(小于0.2%)的不合格品流出,追究生产者责任,视情况罚扣20—30元,如客户因此罚扣的,由生产者承担,该情形一般不追究工序QC责任。 如全检产品有少量不合格品流出的,追究全检验工序作业员责任,视情况各罚扣30—100元。 质量事故分类 轻微质量事故:违反工艺、品质管理制度造成经济损失（按产品价格计算）200元以内的事故。 一般质量事故：生产品质控制不当（工艺、操作、材料、设备等因素），导致产品判定不合格造成的经济损失200—1000元的事故。 重大质量事故：因生产品质控制不当（工艺、操作、材料、设备等因素），导致产品不合格的，造成经济损失1000元以上的事故。 质量事故罚扣 轻微质量事故：责任分为生产责任、品控责任总承担直接成本100% 生产责任：直接操作班组占其中80% 品质责任：工序检验QC占其中20%(该类事故责任不涉及当班主管) 一般质量事故：责任分为生产责任，品控责任及管理监督责任总承担直接成本 100%。 生产责任：直接操作班组承担75%。 品控责任：相关工序QC承担20%。 管理责任：生产主管承担占5%。 重大质量事故：责任分为生产责任，品控责任及管理监督责任总承担直接成本 100%。 生产责任：直接操作班组承担70%。 品控责任：相关工序QC承担20%。 管理责任：生产主管承担占10%。 说明： 1、若所生产不良品需重工并判定OK的，损失金额依返工人工费用加报废 品成本价计； 2、如若所产生不良品无法返工而同业务部门采取措施特采使用的依成本 差价计损失。 3、上述损失金额以厂内成本价核计，并追究当事人责任。
1．目的：明确工作职责，确保加工的合理性、正确性及可操作性。规范安全操作，防患于未然，杜绝安全隐患以达到安全生产并保证加工质量。 2．范围： 2.1.适用于钢结构的焊接作业。 2.2.不适用有特殊焊接要求的产品及压力容器等。 3．职责：指导焊接操作者实施焊接作业等工作。 4. 工作流程 4.1作业流程图
4.2.基本作业: 4.2.1.查看当班作业计划：按作业计划顺序及进度要求进行作业，以满足生产进度 的需要。 4.2.2.阅读图纸及工艺：施焊前焊工应仔细阅读图纸、技术要求及焊接工艺文件， 明白焊接符号的涵义。确定焊接基准和焊接步骤；自下料的要计算下料尺寸及用料规格，参照工艺要求下料。有半成品分件的要核对材料及尺寸，全部满足合焊图纸要求后再组焊。 4.2.3.校准：组焊前校准焊接所需工、量具及平台等。 4.2.4.自检、互检：所有焊接件先行点焊，点焊后都要进行自检、互检，大型、关 键件可由检验员配合检验，发现问题须及时调整。 4.2. 5.首件检验：在批量生产中，必须进行首件检查，合格后方能继续加工。 4.2.6.报检：工件焊接完成后及时报检，操作者需在图纸加工工艺卡片栏及施工作 业计划上签字。（外加工件附送货单及自检报告送检）。 5.工艺守则： 5.1.焊前准备 5.1.1.施焊前焊缝区（坡口面、I型接头立面及焊缝两侧）母材表面20～30mm宽范 围内的氧化物、油、垢锈等彻底清理干净，呈现均匀的金属光泽。
5.1.2.检查被焊件焊缝（坡口形式）的组对质量是否符合图纸要求，对保证焊接质 量进行评估，如有疑义应向有关部门联系，以便采取相应工艺措施。 5.1.3. 按被焊件相应的焊接工艺要求领取焊接材料，并确认焊接牌号无误。 5.1.4. 检查焊接设备是否运转正常，各仪表指数是否准确可靠，然后遵照本工艺提 供的工艺规范参数预调焊接电流、电压及保护气体流量。 5.1.5.合焊前应先行组对点焊，点焊的焊材应与正式施焊焊材相同，点焊长度一般 应为10-15mm（可视情况而定），点焊厚度应是焊脚高度的1/2（至少低于焊脚高度）。 5.1. 6.对于有焊前预热要求的焊件，根据工艺文件要求规范参数预热，温度必须经 热电偶测温仪测定，预热范围宽度应符合工艺文件的规定。 5.2.焊接过程 5.2.1.施焊过程应密切注视电弧的燃烧状况及母材金属与熔敷金属的熔合情况，发 现异常应及时调整或停止焊接，采取相应的改进措施。 5.2.2.多层焊时层间清渣要彻底，并自检焊缝表面发现缺陷及时修复，如焊接工艺 文件对层间温度有要求，必须保证层间温度符合工艺要求再焊下一层。 5.3.减少焊接应力变形的措施 5.3.1.刚性固定法：通常用于角变形较大的构件，施焊前加装若干块固定筋板其厚 度一般不小于8mm，对于较厚的焊件固定筋板的厚度应随之增大。
操作规程编号：LX-FS-A19065 热熔对接操作规程标准范本 In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall Behavior Can Reach The Specified Standards 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑
热熔对接操作规程标准范本 使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 一、焊接准备 1)检查清洁热板；聚四氟乙烯（PTEF）涂层损坏需更换。 2)清洁油路接头后接通油路。 3)检查电源、电压、接地后接通电路；空转排气。 4)热板升温，红灯亮后预热10分钟。 5)安装与管材规格相符的卡具。 6)按需要截好待焊管材长度，要求端面平整并与管材轴线垂直。 二、装夹焊件
1)打开机架，按要求先设置吸热时间和冷却时间。 2)将焊接件安装到机架中装夹。 3)调整同心度，用辊杠、支架将管垫平，防止机架变形，减小摩擦力，必要时调整浮动悬挂装置。 4)同时清洁管材/管件的内外表面。 三、铣削焊接面 1)放置铣刀锁上铣刀安全锁。 2)启动铣刀，按下手枪钻开关并锁死，闭合机架，调整压力，形成连续屑后，宽度等于壁厚，适当降压。 3)打开机架，关闭铣刀，打开铣刀安全锁，取出铣刀。 4)清屑，清理铣屑时应从机架下将铣屑清出（不能因为取铣屑带起砂土污染焊接面），勿用手摸焊接
作业指导书系列模切作业指导书（标准、完整、实用、可修改）
编号：FS-QG-35059 模切作业指导书 Die cutting work instructions 说明：为明确工作目的、范围及操作秩序，减少不确定度，使人员队伍与目标管理科学化、制度化、规范化，特此制定。 一、目的:为了提高产品质量，降低生产成本，提高生产效率，缩短交货周期，促使大家养成一种良好的习惯，特制定以下规则。 二、使用范围:模切岗位各工作人员 三、具体细则: 1.操作人员必须经过严格培训合格、熟练掌握设备的操作技能及各项安全特性的人上岗。 2.开机前必须检查设备各部位是否正常，开关及各安全装置是否可靠，并对各需润滑加油部位注油。 3.检查设备上方有无工具等物品，以免压坏设备。 4.启动操作时，只允许一人操作，并观察有无人员在对设备做其它工作。 5.机器在修理、调整加油、保养清理时，必须处于停止
状态，并将设备安全罩打开停锁按钮压下。 6.设备运行期间禁止将手伸到压板、收纸堆内部调整，如需调整必须停机，生产过程中严禁钻到机器下方调整设备。 7.折、装模板时，必须打开保护设置，并仔细检查固定装置是紧固安全。 8.使用不停机收纸时，操作人员手指必须离开工作区域，以免危险。纸堆上升过程中注意观察有无异常，以免损坏设备，下降过程中操作人员需站在侧方，双脚远离防止压脚。 9.给纸机在运转过程中，严禁调整，避免卷入伤手。 10.严禁酒后上岗及重病后上岗。 11.机器在操作过程中，人员必须精力集中，严禁做与工作无关的事，未经培训的非专业人员禁止操作设备。 12.严禁破坏设备的各项安全、防护装置。 请输入您公司的名字 Foonshion Design Co., Ltd
特 殊 工 种 作 业 指 导 书 单位名称: 陕西建工第八建设工程有限公司 工程名称: 英发寨城中村改造项目( 鸿锦城) 供热工程施工项目( 一标段) 11月5日
一、氩弧焊作业指导书 1 适用范围 根据焊接工艺和质量体系的要求, 并结合相关法律法规和公司实际情况, 制定本作业指导书, 以规范焊接施工程序。 2 焊接材料及设备选择 2.1氩弧焊电源 2.1.1手工钨极氩弧焊电源有下列要求: （1）电源必须具有徒降外特性; （2）交流氩弧焊时, 为使电弧稳定燃烧, 如果不采用高频振荡器稳弧, 则交流电源应带有脉冲稳弧器或具有较高空载电压; （3）交流电源必须具有消除直流分量的装置; （4）使用方便价廉耐用; 2.1.2手工氩弧焊要按照所焊金属材料种类进行选择。经过实践证明, 常见 的手工电弧焊的交直流焊机均可作氩弧焊电源。交流电源可选用普通的焊接变压器, 直流电源可选择普通旋转式或硅整流直流焊机。 2.1.3在采用交流电源时, 可根据情况采取以下三种方法消除直流分量: （1）串入直流电源法: 在电路中串接蓄电池, 连接的方法是: 使蓄电池产生的直流与直流分量大小相等, 方向相反, 即蓄电池负极接工 件。焊接电流300安以下时, 可采用6伏; 12伏汽车电瓶, 容量为 300—400安/小时。其缺点是不可调整, 过高是产生反向直流成分, 而且电压在使用过程中逐渐变小, 需定期充电。 （2）串入电容法: 因为电容对交流电能够顺利经过, 而直流电却无法经过。此法消除直流分量效果较好。其选择原则是: 每经过1安电流
约需用100—300微法的电容器; 工作电压25伏, 这样, 在经过焊 接电流以及在线路中经常出现电压脉冲时, 不致被击穿。 （3）串入二极管法: 此法对于减少直流分量亦有良好效果。电阻为0.02欧的电阻丝。 2.1.4在实际生产中, 如直流分量被控制在5安以下, 对焊接过程无多大影响。 2.2焊炬 氩弧焊焊炬的作用是夹持钨极, 传导焊接电流, 输送氩气。 2.2.1焊炬应满足下列要求: （1）保持气流具有一定得挺度, 气流在焊炬中喷出时, 以最小的气体损耗量获得最充分的保护。 （2）导电良好, 能满足一定电流容量的要求, 冷却良好, 以保证持久工作( 电流较大时采用循环水冷却枪体) （3）喷嘴和焊炬体要绝缘, 以免发生短路和防止因喷嘴烧坏而使焊接过程中断。 （4）电极装夹要方便, 以利于钨极装夹及钨极烧损后的送进, 并保证钨极的对心。 （5）结构力求简单, 轻巧, 易于接近焊缝, 使熔池明显可见, 易于加工制造, 重量要轻, 以减轻劳动强度。 2.2.2操作人员应熟悉焊炬的组成并能熟练使用, 氩弧焊焊炬主要有枪体、 喷嘴、电极夹持装置、电缆、氩气输送管、冷却水管( 电流较小时能够不用) 、按钮开关等组成。 2.2.3焊炬枪体的结构形状对氩气的保护作用有很大影响。为造成气流良好
课程考核方案 二0一三——二0 一四学年第Ⅰ学期 课程名称汽车车身焊接技术 授课班级 12装配1 授课教师张国良 院部现代汽车学院
目录 关于考试的说明 考核题目1 低碳钢板对接平焊 (1) 考核题目2 低碳钢板平角焊 (3) 考核题目3 低碳钢板I型坡口对接立焊 (5) 考核题目4 低碳钢板I型坡口对接二保焊 (7) 考核题目5 低碳钢板平角焊二保焊 (9) 考核题目6 2mm钢板搭接二保焊平焊 (11) 考核题目7 2mm钢板对接焊二保焊立焊 (13) 考核题目8 4mm不锈钢板对接TIG焊 (15) 考核题目9 6mm低碳钢板平角焊TIG焊 (17) 考核题目10 8mm低碳钢板直线气割 (19)
关于考试的说明 《车身焊接技术》采用实操考核方式，分数为100分。共分为10个考核题目。每个题目总分为100分，其中细分为3个考核项目：焊机及辅助工具的正确使用，焊件的焊接，焊后清理等习惯的考查。每个考核项目为100分，最后取平均值为该项目的最后考核分数。 焊机及辅助工具的使用主要考查学生对于焊机的使用，辅助工量具的使用，以及工作习惯的考查。 焊件的焊接主要考查学生焊前装配情况，焊接时焊接参数的选择，运条方法及焊接速度的控制以及关于熔池参数的观察。 焊后清理主要考查学生能否自觉的关闭焊机并能正确的清理维护焊机，场地的打扫等工作习惯的考查。 学生采用抽签的形式决定自身的考核题目。每个学生只能考核1项。
考核题目1：板I 型坡口对接手工电弧焊水平焊 考核要求 1、填空下列焊接工艺参数卡（见表1） 2、焊缝长300mm 、宽10mm 、余高0.5－2mm 、平直光滑无任何焊缝缺陷。 3、工时定额 工时定额为20min 。 4、安全文明生产 ①、能正确执行安全技术操作规程； ②、能按文明生产的规定，做到工作地整洁、工件、工具摆放整齐。 技术要求 1、要求自己选择焊接电流，按要求确定焊条角度和电弧长度。 2、焊后必须清理焊件表面飞溅，并且不得修饰、焊补。 3、必须严格遵守电弧焊安全操作规程。 4、材料：Q235 平敷焊
目录 1. 编制依据 (2) 2. 工程概述 (2) 3. 开工条件和施工准备 (3) 4. 人员及工器具配备 (3) 5. 主要施工工序和方法 (4) 6. 质量保证措施 (6) 7. 职业健康安全环境保护措施 (7) 8. 环境控制措施 (9) 9. 附图 (10)
1.编制依据 1.1 1.2 施工组织总设计和汽机专业施工组织设计； 1.3 《火电施工质量检验及评定标准》第五部分管道及系统DL/T5210-2009； 1.4 《电力建设安全工作规程》（火力发电厂部分DL/T5009.1-2002）； 1.5 《锅炉压力容器管道焊工考试与管理细则》[2002]109号； 1.3 《钢制承压管道对接焊接接头射线技术规程》DL/T 821-2002； 1.4 《火力发电厂焊接技术规程》DL/T869－2004； 1.9 《焊接工艺评定规程》DL/T868-2004； 1.10 《电力建设施工质量验收及评价规程》第七部分焊接DL/T5210.7－2010； 1.11 《火力发电厂焊接热处理技术规程》DL/T819－2002； 1.12 《火力发电厂金属技术监督规程》DL/T438-2009； 1.13 《火力发电厂异种钢焊接技术规程》DL/T752－2001； 1.14 1.15 《工程建设标准强制性条文》电力工程部分—2006版； 1.16 《电力建设施工及验收技术规范》管道篇DL/T 5031-94。 2 工程概述 可实现集中供热，不仅能够满足石河子市区近、远期采暖热负荷增长的需要，提高能源综合利用率，而且有利于改善城区生态环境和地区环境空气质量，促进地方经济可持续发展，符合国家能源产业政策及环保政策。 2.2 施工内容 依据设计院设计图纸，不锈钢管道主要包括：仪用压缩空气系统、化学水系统、本体润滑油及抗燃油油等系统组成，为了在施工过程中提高焊接质量，特制订此作业指导书。 本机组不锈钢管道材质分别为：仪用压缩空气系统材质为0Cr18Ni9；本体套装油管道材质为0Cr18Ni9Ti；化学水系统材质均为1Cr18Ni9Ti。 仪用压缩空气系统：设计压力1.0MPa，常温，管道从汽机精处理接出至锅炉仪用压缩空气管道，管道主要规格为φ159×4.5。 本体润滑油管道为套装油管道，设计压力：0.3MPa，45℃，接口形式均为钢管对接，由主机油箱引出至前轴承箱，#1--#9各轴承箱进、排油管道，包括顶轴油管道规格有：φ219×6，φ610×10，φ57×4，φ108×4.5，φ325×8，φ89×4.5，φ20×2.5等。

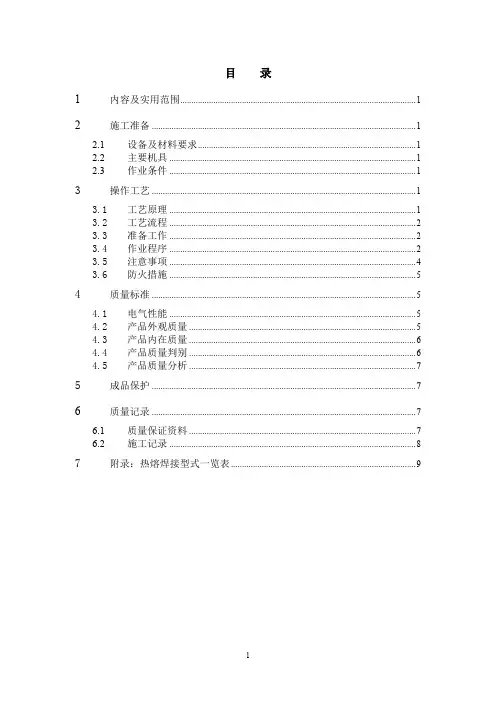

目录 1内容及实用范围 (1) 2施工准备 (1) 2.1设备及材料要求 (1) 2.2主要机具 (1) 2.3作业条件 (1) 3操作工艺 (1) 3.1工艺原理 (1) 3.2工艺流程 (2) 3.3准备工作 (2) 3.4作业程序 (2) 3.5注意事项 (4) 3.6防火措施 (5) 4质量标准 (5) 4.1电气性能 (5) 4.2产品外观质量 (5) 4.3产品内在质量 (6) 4.4产品质量判别 (6) 4.5产品质量分析 (7) 5成品保护 (7) 6质量记录 (7) 6.1质量保证资料 (7) 6.2施工记录 (8) 7附录：热熔焊接型式一览表 (9)
1内容及实用范围 本标准规定了北京爱劳电气设备安装有限公司（以下简称爱劳电气）进行热熔焊接施工时的工艺流程、质量标准及控制方法。 本工艺标准适用于电气设备接地工程处理和雷电防护接地极的热熔焊接。 2施工准备 2.1 设备及材料要求 2.1.1 模具和夹具的规格、型号、尺寸应符合设计或标书要求，并有产品合格证。 2.1.2 模具和夹具外观完好无损，无锈蚀、无机械损伤、无裂纹。 2.1.3 焊粉牌号需与模具铭牌上注明的焊粉用量一致，不匹配时视情况更换。 2.1.4 点火枪和喷灯符合安全标准。 2.1.5 其它设备及材料：模具刷、电缆清洁刷、线刷等均应符合要求。 2.2 主要机具 2.2.1 模具、夹具、点火机(枪)、喷灯、铜棒 2.2.2 模具刷、电缆清洁刷、线刷、刮刀、工作手套、钢锯、手锤、扳手、锉刀、钢丝钳、电工工具。 2.3 作业条件 2.3.1 环境湿度低。 2.3.2操作场地2米内无易燃物。 2.3.3 防火措施良好。 3操作工艺 3.1工艺原理 3.1.1 热熔焊接是利用化学反应（热熔反应）时产生超高热来完成熔接的一种方法，即通过铝与氧化铜的化学反应（热熔反应）产生液态高温铜液和氧化铝的残渣，并利用热熔反应所产生的高温来实现高性能电气熔接的一种现代焊接工艺。 3.1.2 反应方程式如下：
岗位安全应知应会常识 （岗位安全职责、操作规程、主要危险源、应急处置） 焊工岗位 一、岗位安全作业职责 1、负责本岗位日常事故隐患自我排查治理； 2、遵守安全操作规程和规章制度； 3、正确佩戴和使用劳动防护用品； 3、负责本岗位焊割等设备日常管理和保养， 及时报修不能解决的问题； 4、负责本岗位事故和紧急情况的报告和现场处置。 5、杜绝违章作业，做到“四不伤害”。 6、掌握本岗位安全应知应会常识，主动提高安全技能。 二、岗位安全操作规程 1、持焊工操作证上岗。 2、进入施工现场戴安全帽，禁止吸烟。 3、2米及以上登高作业系安全带，临水作业穿救生衣。 4、打磨使用护目镜，二保焊、狭小舱室内焊接佩戴复式防尘口罩。 5、明火、密闭舱室作业前申请审批，许可后作业。 6、作业前检查设备工具，确保胶管、电缆、压力表等完好。 7、动火前清除周围易燃易爆品，配备有效消防器材，舱室动火设立监护人。 8、易燃易爆及有害的舱室、管路清洗后，测氧测爆合格，通风后再作业。 9、雨天、露天作业无可靠安全措施不施焊。 10、氧、乙炔气瓶与动火点距离及气瓶间距离符合安全要求。 11、工作完毕，切断电、气源，灭绝火种，清理现场。
四、现场应急处置 （一）火灾 现场作业发生易燃物起火，立即停止作业，关闭电源，使用灭火器灭火，进行扑救工作，并报告现场负责人；不能立即扑灭的，应立即打119报警。 （二）漏电、触电 发生电焊机漏电，应立即关闭设备接线电源；如发生人员触电，不得用肢体接触触电者，首先应关闭电源，来不及关闭时，应使用绝缘物体将带电物挑开。 （三）胶管漏气 乙炔气软管在使用过程中如发生脱落、破裂、着火时，应将割炬的火焰熄灭，然后关闭气瓶阀门停止供气；氧气软管着火时，应迅速关闭氧气瓶阀门，停止供气，严禁将弯折软管的方法消除氧气软管着火，乙炔气软管着火时，可用弯折着火点供气端一段胶管的方法将火熄灭。 （四）割炬回火 由于割咀过热或堵塞而发生回火和多次爆鸣时，应迅速先将乙炔阀门关闭，再关掉氧气阀门，将割咀侵入冷水中冷却，然后打开氧气吹净割炬内灰烬再点火。 （五）中毒窒息 发现人员窒息、中毒，要立即将其转移到通风良好和有新鲜空气的地方，解开领扣和裤带，采取心肺复苏等急救措施，立即拨打“120”急救电话，同时向本单位负责人汇报。
自动模切机作业指导书 一、目的 规范，操作，提高品质，效率。操作人员的自身安全，以及所使用的设备安全 二、使用工具 直尺、剪刀、内六角扳手、铲刀、十字螺丝刀、 三、操作规程 1 根据订单要求，选择刀模板，确定刀模没问题后将其固定到模切机上。 2 将印刷的调机料固定在送纸台固定的位置，先用一张带模切相同材料的纸张废料。放在模切势板上面轻轻加压力，看模切深度，在适当调整，将模切的半成品印刷的调机料放在模切机的钢板上，确定位置，用刀版弹垫固定好。手动按两下加油阀。 3 开启电源，启动机器，先点动两下，确认无杂物后，方可低速运行。先把啤座的压力减轻，准备开机调试后，慢慢的加压至符合产品的要求为止。 4 检查模切深度是否到位，卷装产品“注意”硅油层不能有压痕。检查纸张四周切断部位是否到位，压线部位是否有破裂等现象，作适当调整；执行首件检验合格后，签字留样后方能批量生产，并在生产中抽检以保证产品符合签字样。 5 将待模切的半成品按照要求搬到工作台上，注意上料及材料的正确性，实行模切工作，要定时定量的抽检，避免异常出现。IPQC协助检查并记录。 6 模切完毕后，填写好生产数量及调机时间并签字，将模切完成的产品自检合格后，根据要求及时转入下道工序或打包入库。 7卸下模具将其归档，清理机台，整理工具，为下一单做准备。 四、注意事项： 1 检查钢板上的螺丝是否拧紧，以防不平。 2 检查刀模夹具是否拧紧，防止运转过程中松动，造成刀模脱落。 3 检查待模切的纸张是否符合工艺要求（参照附稿），纸张误差范围在（ +-0.5mm）左右。 4 定量定时检查模切位置是否移动，正在模切的纸张规距是否有异常。 5 非操作人员，不得操作模切机，以防发生事故。 6 检查设备各转动部位是否正常。 7设备运转过程中产生异常，应停机检查调整消除异常后再生产。 六、机器保养： 1 每日按时给机器运转部位加润滑油，定期做好周保养、月保养。 2 定期检查固定螺丝是否松动，保险（安全）开关是否灵敏。 3 将机台周围纸屑清理干净，保持机台的整齐干净。 2012-07-07
竭诚为您提供优质文档/双击可除 二氧化碳气瓶与电焊机规范上有无距离 上的要求 篇一：二氧化碳保护焊机操作规程 二氧化碳保护焊机操作规程 1.此类设备属特种作业设备，必须持证上岗，上岗证由市劳动部门统一颁发。 2.本机必须由受过专业培训的人员操作； 3.在移动焊机时，应取出机内易损电子器材单独搬动。 4.焊机内的接触器、断电器的工作元件，焊枪夹头的夹紧力以及喷嘴的以及喷嘴的绝缘性能等，应定期检查。 5.高频引弧焊机或装有高频引弧装置时，焊接电缆都应有铜网编织屏蔽套，并可靠接地。 6.焊机使用前应检查供气、供水系统，不得在漏水、漏气的情况下运行。 7.气体保护焊机作业结束后，禁止立即用手触摸焊枪导电嘴，以免烫伤。 8.盛装保护气体的高压气瓶就小心轻放竖立固定，防止倾倒。气瓶与热源距离应大于3m。
9.采用电热器使二氧化碳气瓶内液态二氧化碳充分氧化时，焊机必须使用规范的输入电压，应低于36V；外壳接地可靠。工作结束立即切断电源和气源。 10.在无严重影响焊机绝缘性能和引起腐蚀的环境中使用； 11.焊机必须有符合规范的接地装置，必要时安装漏电保护器； 12.工人操作时要要穿戴焊帽、眼镜及必要的绝缘防护用具； 13.焊把、焊枪要轻拿轻放； 14.严禁用力拉焊把线、焊机二次线，包括送丝机构线； 15.操作工要按照工艺要求选择焊接电流、电压； 16.对于抽头式焊机，严禁焊接时调节电压； 17.焊机要定期（一个月）进行除尘保养，包括送丝软管； 18.焊机不使用时，要切断电源，妥善保管； 19.在连续施焊过程中，随时清理喷嘴内焊渣。 20.焊丝上有油污必须清理，否则影响焊接质量。 21.如果发现电机火花过大应及时修理。 22.随时注意导电嘴的磨损情况，注意焊丝的存放，防止生锈。 南通圣驰汽车服务有限公司
1.施工范围
本机组汽机发电机密封油管道，材质为1Cr18Ni9Ti. 采用Ws工艺焊接。 2.编制依据: 2.1.厂家图纸 2.1.1.规程、规范 2.2.《火力发电厂焊接技术规程》DＬ／T 869-2004 2.2.1.《火力施工质量检验及评定标准（焊接篇）》1９96年版 2.2.2.《焊工技术考核规程》 2.2. 3.《电力建设安全工作规程》 3.施工准备: 3.1.材料设备 3.1.1.焊接材料 焊丝：H1Cr18Nｉ９Ti φ２、５ 焊丝应有制造厂得质量合格证,领取与发放有焊材管理员统一管理。焊丝在使用前应清除油锈及其她污物，露出金属光泽. 3.1.2.氩气 氩气瓶上应贴有出厂合格标签，其纯度≥9９、95％,所用流量6－9升/分钟，气瓶中得氩气不能用尽,瓶内余压不得低于0、５ＭPａ,以保证充氩纯度。 3.2.施工机具 3.2.1.采用直流电焊机. 3.2.2.选用JL—１5型氩气减压流量计。流量计应开闭自如，没有漏气现象.切记不可先 开流量计、后开气瓶，造成高压气流直冲低压，损坏流量计；关时先关流量计而后关氩气瓶. 3.2.3.输送氩气得胶皮管,不得与输送其它气体得胶皮管互相串用，可用新得氧气胶皮管 代用,长度不超过30米。 3.2. 4.其它工器具 焊工应备有:手锤、砂纸、扁铲、钢丝刷、电磨工具等，以备清渣与消缺. 4.施工工序: 4.2.2.严禁在被焊件表面随意引燃电弧、试验电流或焊接临时支撑物等。 4.2.3.焊工所用得氩弧焊把、氩气减压流量计，应经常检查,确保在氩弧焊封底时氩气为 层流状态。 4.2.4.对口前应将坡口表面及母材内、外壁得油、漆、垢锈等清理干净,直至发出金属光 泽，清理范围为每侧各为1０—15ｍm，对口间隙为2、5～3、5mm. 4.2. 5.管子对口中心线偏差值不超过1/１０0,对口间隙要匀直，禁止强力对口,内壁错口
聚乙烯管道焊接 作业指导书 二零一零年八月三十日 PＥ聚乙烯管道焊接作业指导书 一、ＰＥ管热熔全自动焊接作业指导书 二、ＰE管热熔半自动焊接作业指导书 三、ＰE管电熔全自动焊接作业指导书 一、ＰE管热熔全自动焊接作业指导书 １.1工序流程图 → → → → 2、0施工前得准备工作 2、１、施工图得准备 施工就是按照设计图纸来进行得。当设计单位出有效得施工图后,施工单位应到施工现场,具体了解情况,对不能照图施工得部分要与设计单位交底,协商,确定就是否能采取特殊得施工工艺或作局部设计变更。同时,还应根据图纸进行材料、设备得采购,对施工进度安排、 ２、2人员培训 从事聚乙烯燃气管道连接得操作人员,在上岗前必须进行专门培训,经过考试与技术评定合格后方可上岗操作、
参与培训人员除了在燃气知识、聚乙烯专用料特性、电工知识、聚乙烯熔接设备、聚乙烯燃气管道施工技术等理论知识方面进行培训,并参加考核。 2、3施工机具得准备 根据施工工艺得要求,准备相应得施工机具。因我国对聚乙烯管道得焊接质量与熔接参数无统一标准,不同生产厂家生产得管材、管件熔接参数不同。为达到可靠得熔接效果,在选择设备上还须认真选型,选质量好得产品,在熔接效果上,要可靠许多。施工机具分为电熔焊机与热熔对接焊机两类。本工程采用西安塑龙熔接设备有限公司得设备。 １、全自动热熔焊机型号pilotfｕsｅ1６０/A、Ｃ两台 技术参数:管材直径范围60～1６0ｍm 最大对接压力４3bar 可焊管材料ＰE—HD、PＰ 工作温度-5℃~+40℃ 2、3０Kｗ柴油发电机 2台 ３、焊缝外观检验尺２个 3、０管材、管件得验收 3、１检查产品有无出厂合格证,出厂检验报告、 3、２对外观进行检查。检查管材内外表面就是否清洁光滑,
二保焊机操作规程 1.二保焊机组成结构 二保焊机组成结构图 1.安全操作注意事项 1.1工作前检查 1.1.1操作人员必须持有电气焊特种作业操作证方可上岗，操作前必须穿工作服、绝缘鞋，戴焊工手套、戴好防护面罩，穿短袖操作时必须戴防护套袖； 1.1.2检查设备、检查电源线是否破损，地线是否可靠，导电嘴是否良好，送丝机构是否正常，极性是否选择正确，焊枪的喷嘴与导电部件的绝缘应良好，导电嘴和焊丝的接触应可靠；送丝机构、减速箱的润滑应良好； 1.1.3气路检查。二氧化碳气体气路系统包括:二氧化碳气瓶、干燥器、减压阀、流量计；检查CO2气体减压阀和流量计，安装螺母应紧固，减压阀和流量计的气体入口和出口处不得有油污和灰尘；使用前检查各项连接处是否漏气，二氧化碳气体是否畅通和均匀喷出；清理焊枪焊嘴时，应关闭开关，焊丝不准对面部；气瓶阀门处不得有污染，开启气瓶阀门时，不得将脸靠近出气口； 1.1.4焊接现场周围不应存放易燃易爆物品，工作场所应有良好的通风措施； 1.1.5焊机电源线过障碍物、尖角、锐边或有割伤危险部位时必须进行防护； 1.1.6不准在带压、带气、带电设备上进行焊接，特殊情况下须焊接时，应制定周密的安全措施，二保焊机 电源线 压力表 气瓶总阀 流量调节旋钮
并安全主管领导批准； 检查程序如下图： 1.2焊接准备 1.2.1施焊人员打开电焊机开关时，应戴干燥的绝缘手套，另一只手不得按在电焊机的外壳上； 1.2.2根据焊件的形状、材料、厚度、焊接位置等情况选择正确的焊接参数进行施焊； 1.2.3焊丝在安装中，要确认送丝轮的安装与丝径吻合，调整加压螺母，视丝径大小加压； 1.3 焊接后注意事项 1.3.1焊接人员离开现场时，必须检查现场，确保无火种留下； 1.3.2工作完毕后关闭电源和气瓶，保养设备，保持工作场地整洁； 1.3.3机器周围要保持清洁卫生，电线要保持整齐良好，用完后必须盘好，然后方可离开工作岗位； 1.3.4焊接完毕后，应及时关闭焊机电源，将二氧化碳气瓶总阀关闭； 1.3.5收回焊把线，及时清理现场； 1.4操作程序和步骤 ①打开焊机电源开关，电源开关向上置于"1"的位置，电源指示灯亮；②打开气瓶盖，用扳手打开气瓶总阀；③将流量调节旋钮慢慢向"OPEN"方向旋转，直到流量表上的指示数为15~25L/min；④供气开关置于"检气"位置；⑤供气开关置于"焊接"位置；⑥将焊接地线夹持到被焊件上；⑦旋拧电流和电压调节旋钮进行焊接电流、电压调整，电流、电压显示数值变化；⑧调整好后进行焊接；焊接结束按照反方向关闭各开关。
