低频信号发生器的方案
概述：采用A T89C51单片机和DAC0832芯片，直接连接键盘和显示。该种方案主要对A T89C51单片机的各个I/O口充分利用. P1口是连接键盘以及接显示电路,P2口连接DAC0832输出波形.这样总体来说,能对单片机各个接口都利用上,而不在多用其它芯片,从而减小了系统的成本.也对按照系统便携式低频信号发生器的要求所完成.占用空间小,使用芯片少,低功耗。
模块结构划分
本次设计所研究的就是对所需要的某种波形输出对应的数字信号，在通过D/A转换器和单片机部分的转换输出一组连续变化的0~5V的电压脉冲值。在设计时分块来做，按波形设定、D/A转换、51单片机连接、键盘控制四个模块的设计。最后通过联调仿真，完成相应功能。
具体设计模块如图
模块介绍：
1.波形设定：对任意波形的手动设定
2.D/A转换：主要选用DAC0832来把数字信号转换为模拟信号，
在送入单片机进行处理。 3.单片机部分：最小系统
4.键盘：用按键来控制输出波形的种类和数值的输入 硬件电路的设计 基本原理
低频信号发生器系统主要由CPU 、D/A 转换电路、电流
/
电压转换电路、按键和显示电路、电源等电路组成。其工作原理为当按下第一个按键就会分别出现方波、三角波、正弦波。 D/A 转换电路的设计
DAC0832是CMOS 工艺制造的8位D/A 转换器，属于8位电流输出型D/A 转换器，转换时间为1us ，片内带输入数字锁存器。DAC0832
与单片机接成数据直接写入方式，当单片机把一个数据写入DAC寄存器时，DAC0832的输出模拟电压信号随之对应变化。利用D/A转换器可以产生各种波形，如方波、三角波、正弦波、锯齿波等以及它们组合产生的复合波形和不规则波形。
1.DAC0832主要性能：
◆输入的数字量为8位；
◆采用CMOS工艺，所有引脚的逻辑电平与TTL兼容；
◆数据输入可以采用双缓冲、单缓冲和直通方式；
◆转换时间：1us；
◆精度：1LSB；
◆分辨率：8位；
◆单一电源：5—15V，功耗20mw；
◆参考电压：-10—+10V；
DAC0832内部结构资料:芯片内有两级输入寄存器，使DAC0832具备双缓冲、单缓冲和直通三种输入方式，以便适于各种电路的需要(如要求多路D/A异步输入、同步转换等)。D/A转换结果采用电流形式输出。要是需要相应的模拟信号，可通过一个高输入阻抗的线性运算放大器实现这个供功能。运放的反馈电阻可通过RFB端引用片内固有电阻，还可以外接。
该片逻辑输入满足TTL电压电平范围，可直接与TTL电路或微机电路相接，下面是芯片电路原理图3-20
图3-20 DAC0832电路原理图
如图3-20所示，待转换的8位数字量由芯片的8位数据输入线D0～D7输入，经DAC0832转换后，通过2个电流输出端IOUT1
和IOUT2输出，IOUT1是逻辑电平为"1"的各位输出电流之和，IOUT2是逻辑电平为"0"的各位输出电流之和。另外，ILE、、、
和是控制转换的控制信号。
DAC0832由8位输入寄存器、8位DAC寄存器和8位D/A转换电路组成。输入寄存器和DAC寄存器作为双缓冲，因为在CPU 数据线直接接到DAC0832的输入端时，数据在输入端保持的时间仅仅是在CPU执行输出指令的瞬间内，输入寄存器可用于保存此瞬间出现的数据。有时，微机控制系统要求同时输出多个模拟量参数，此时对应于每一种参数需要一片DAC0832，每片DAC0832的转换时间相同，就可采用DAC寄存器对CPU分时输入到输入寄存器的各参数在同一时刻开始锁存，进而同时产生各模拟信号。
控制信号ILE、、用来控制输入寄存器。当ILE为高电平，
为低电平，为负脉冲时，在LE产生正脉冲；其中LE为高电平时，输入寄存器的状态随数据输入线状态变化，LE的负跳变将输入数据线上的信息存入输入寄存器。
控制信号和用来控制8位A/D转换器。当为低电平，输入负脉冲时，则在LE产生正脉冲；其中LE为高电平时，DAC寄存器的输入与输出的状态一致，LE负跳变，输入寄存器内容存入DAC寄存器。
DAC0832的数据输出方式在微机应用系统中,通常使用的是电压信号,而DAC0832输出的是电流信号，这就需要由运算放大器组成的电路实现转换。其中有输出电压各自极性固定的单位性输出和在随动系统中输出电压有正负极性的双极性输出两种输出方式。3. DAC 0832同CPU的连接
微处理器与DAC0832之间可以不加锁存器，而是利用DAC0832内部锁存器，将CPU
通过数据总线直接向DAC0832输出的停留时间很短的数据保存，直至转换结束。
DAC0832同CPU的接口如图3-21所示.DAC0832作为微处理器的一个端口，用地址92H的选通作为和的控制信号，微处理器的写信号直接来控制和。
图3-21 DAC0832和CPU连接电路
低频信号发生器的方案 概述：采用A T89C51单片机和DAC0832芯片，直接连接键盘和显示。该种方案主要对A T89C51单片机的各个I/O口充分利用. P1口是连接键盘以及接显示电路,P2口连接DAC0832输出波形.这样总体来说,能对单片机各个接口都利用上,而不在多用其它芯片,从而减小了系统的成本.也对按照系统便携式低频信号发生器的要求所完成.占用空间小,使用芯片少,低功耗。 模块结构划分 本次设计所研究的就是对所需要的某种波形输出对应的数字信号，在通过D/A转换器和单片机部分的转换输出一组连续变化的0~5V的电压脉冲值。在设计时分块来做，按波形设定、D/A转换、51单片机连接、键盘控制四个模块的设计。最后通过联调仿真，完成相应功能。 具体设计模块如图 模块介绍： 1.波形设定：对任意波形的手动设定 2.D/A转换：主要选用DAC0832来把数字信号转换为模拟信号，
在送入单片机进行处理。 3.单片机部分：最小系统 4.键盘：用按键来控制输出波形的种类和数值的输入 硬件电路的设计 基本原理 低频信号发生器系统主要由CPU 、D/A 转换电路、电流 / 电压转换电路、按键和显示电路、电源等电路组成。其工作原理为当按下第一个按键就会分别出现方波、三角波、正弦波。 D/A 转换电路的设计 DAC0832是CMOS 工艺制造的8位D/A 转换器，属于8位电流输出型D/A 转换器，转换时间为1us ，片内带输入数字锁存器。DAC0832
与单片机接成数据直接写入方式，当单片机把一个数据写入DAC寄存器时，DAC0832的输出模拟电压信号随之对应变化。利用D/A转换器可以产生各种波形，如方波、三角波、正弦波、锯齿波等以及它们组合产生的复合波形和不规则波形。 1.DAC0832主要性能： ◆输入的数字量为8位； ◆采用CMOS工艺，所有引脚的逻辑电平与TTL兼容； ◆数据输入可以采用双缓冲、单缓冲和直通方式； ◆转换时间：1us； ◆精度：1LSB； ◆分辨率：8位； ◆单一电源：5—15V，功耗20mw； ◆参考电压：-10—+10V； DAC0832内部结构资料:芯片内有两级输入寄存器，使DAC0832具备双缓冲、单缓冲和直通三种输入方式，以便适于各种电路的需要(如要求多路D/A异步输入、同步转换等)。D/A转换结果采用电流形式输出。要是需要相应的模拟信号，可通过一个高输入阻抗的线性运算放大器实现这个供功能。运放的反馈电阻可通过RFB端引用片内固有电阻，还可以外接。 该片逻辑输入满足TTL电压电平范围，可直接与TTL电路或微机电路相接，下面是芯片电路原理图3-20
函数信号发生器的设 计与制作 目录 一.设计任务概述 二.方案论证与比较 三.系统工作原理与分析 四.函数信号发生器各组成部分的工作原理 五.元器件清单 六．总结 七.参考文献
函数信号发生器的设计与制 一．设计任务概述 （1）该发生器能自动产生正弦波、三角波、方波。 （2）函数发生器以集成运放和晶体管为核心进行设计 （3）指标： 输出波形：正弦波、三角波、方波 频率范围：1Hz~10Hz，10Hz~100Hz 输出电压：方波VP-P≤24V，三角波VP-P=8V，正弦波VP-P＞1V； 二、方案论证与比较 2.1·系统功能分析 本设计的核心问题是信号的控制问题，其中包括信号频率、信号种类以及信号强度的控制。在设计的过程中，我们综合考虑了以下三种实现方案： 2.2·方案论证 方案一∶采用传统的直接频率合成器。这种方法能实现快速频率变换，具有低相位噪声以及所有方法中最高的工作频率。但由于采用大量的倍频、分频、混频和滤波环节，导致直接频率合成器的结构复杂、体积庞大、成本高，而且容易产生过多的杂散分量，难以达到较高的频谱纯度。 方案二∶采用锁相环式频率合成器。利用锁相环，将压控振荡器（VCO）的输出频率锁定在所需要频率上。这种频率合成器具有很好的窄带跟踪特性，可以很好地选择所需要频率信号，抑制杂散分量，并且避免了量的滤波器，有利于集成化和小型化。但由于锁相环本身是一个惰性环节，锁定时间较长，故频率转换时间较长。而且，由模拟方法合成的正弦波的参数，如幅度、频率相信都很难控制。 方案三：采用8038单片压控函数发生器，8038可同时产生正弦波、方波和三角波。改变8038的调制电压，可以实现数控调节，其振荡范围为0.001Hz～300K 方案四：采用分立元件设计出能够产生3种常用实验波形的信号发生器，并确定了各元件的参数，通过调整和模拟输出，该电路可产生频率低于1-10Hz的3种信号输出，具有原理简单、结构清晰、费用低廉的优点。该电路已经用于实际电路的实验操作。 三、系统工作原理与分析 采用由集成运算放大器与场效应管共同组成的方波—三角波—正弦波函数发生器的设计方法，先通过比较器产生方波，再通过积分器产生三角波，最后通过场效应管正弦波转换电路形成正弦波，波形转换原理图如下：
1 研究的目的及其意义 随着电子测量及其他部门对各类信号发生器的广泛需求及电子技术的迅速发展，促使信号发生器种类增多，性能提高。尤其随着70年代微处理器的出现，更促使信号发生器向着自动化、智能化方向发展。现在，信号发生器带有微处理器，因而具备了自校、自检、自动故障诊断和自动波形形成和修正等功能，可以和控制计算机及其他测量仪器一起方便的构成自动测试系统。当前信号发生器总的趋势是向着宽频率覆盖、低功耗、高频率、精度、多功能、自动化和智能化方向发展。在科学研究、工程教育及生产实践中，如工业过程控制、教学实验、机械振动试验、动态分析、材料试验、生物医学等领域，常常需要用到低频信号发生器。而在我们日常生活中，以及一些科学研究中，锯齿波和正弦波、矩形波信号是常用的基本测试信号。譬如在示波器、电视机等仪器中，为了使电子按照一定规律运动，以利用荧光屏显示图像，常用到锯齿波产生器作为时基电路。信号发生器作为一种通用的电子仪器，在生产、科研、测控、通讯等领域都得到了广泛的应用。但市面上能看到的仪器在频率精度、带宽、波形种类及程控方面都已不能满足许多方面实际应用的需求。加之各类功能的半导体集成芯片的快速生产，都使我们研制一种低功耗、宽频带，能产生多种波形并具有程控等低频的信号发生器成为可能。 便携式和智能化越来越成为仪器的基本要求，对传统仪器的数字化，智能化，集成化也就明显得尤为重要。平时常用信号源产生正弦波，方波，三角波等常见波形作为待测系统的输入，测试系统的性能。单在某些场合，我们需要特殊波形对系统进行测试，这是传统的模拟信号发生器和数字信号发生器很难胜任的。利用单片机，设计合适的人机交互界面，使用户能够通过手动的设定，设置所需波形。该设计课题的研究和制作全面说明对低频信号发生系统要有一个全面的了解、对低频信号的发生原理要理解掌握，以及低频信号发生器工作流程：波形的设定，D/A 转换，显示和各模块的连接通信等各个部分要熟练联接调试，能够正确的了解常规芯片的使用方法、掌握简单信号发生器应用系统软硬件的设计方法，进一步锻炼了我们在信号处理方面的实际工作能力。 2 国内外研究现状 在 70 年代前，信号发生器主要有两类：正弦波和脉冲波，而函数发生器介于两类之间，能够提供正弦波、余弦波、方波、三角波、上弦波等几种常用标准波形，产生其它波形时，需要采用较复杂的电路和机电结合的方法。这个时期的波形发生器多采用模拟电子技术，而且模拟器件构成的电路存在着尺寸大、价格贵、功耗大等缺点，并且要产生较为复杂的信
实验报告 课程名称：电子系统综合设计指导老师：周箭成绩：实验名称：低频函数信号发生器（预习报告）实验类型：同组学生姓名： 一、课题名称 低频函数信号发生器设计 二、性能指标 （1）同时输出三种波形：方波，三角波，正弦波； （2）频率范围：10Hz～10KHz； （3）频率稳定性：； （4）频率控制方式： ①改变RC时间常数； ②改变控制电压V 1实现压控频率，常用于自控方式，即F=f（V 1 ），（V 1 =1～10V）； ③分为10Hz～100Hz，100Hz～1KHz，1KHz～10KHz三段控制。 （5）波形精度：方波上升下降沿均小于2μs，三角波线性度δ/V om <1%，正弦波失真度
； （6）输出方式： a)做电压源输出时 输出电压幅度连续可调，最大输出电压不小于20V 负载R L =100Ω～1KΩ时，输出电压相对变化率ΔV O /V O <1% b)做电流源输出时 输出电流幅度连续可调，最大输出电流不小于200mA 负载R L =0Ω～90Ω时，输出电流相对变化率ΔI O /I O <1% c)做功率源输出时 最大输出功率大于1W（R L =50Ω，V O >7V有效值） 具有输出过载保护功能 三、方案设计 根据实验任务的要求，对信号产生部分，一般可采用多种实现方案：如模拟电路实现方案、数字电路实现方案、模数结合的实现方案等。 数字电路的实现方案 一般可事先在存储器里存储好函数信号波形，再用D/A转换器进行逐点恢复。这种方案的波形精度主要取决于函数信号波形的存储点数、D/A转换器的转换速度、以及整个电路的时序处理等。其信号频率的高低，是通过改变D/A转换器输入数字量的速率来实现的。 数字电路的实现方案在信号频率较低时，具有较好的波形质量。随着信号频率的提高，需要提高数字量输入的速率，或减少波形点数。波形点数的减少，将直接影响函数信号波形的质量，而数字量输入速率的提高也是有限的。因此，该方案比较适合低频信号，而较难产生高频（如>1MHz）
什么是函数信号发生器，函数信号发生器的作用，函数信号发生器的工作原 理 什么是函数信号发生器？函数信号发生器是一种能提供各种频率、波形和输出电平电信号的设备。在测量各种电信系统或电信设备的振幅特性、频率特性、传输特性及其它电参数时，以及测量元器件的特性与参数时，用作测试的信号源或激励源。 函数信号发生器又称信号源或振荡器，在生产实践和科技领域中有着广泛的应用。各种波形曲线均可以用三角函数方程式来表示。能够产生多种波形，如三角波、锯齿波、矩形波（含方波）、正弦波的电路被称为函数信号发生器。 函数信号发生器的工作原理：函数信号发生器是一种能提供各种频率、波形和输出电平电信号的设备。在测量各种电信系统或电信设备的振幅特性、频率特性、传输特性及其它电参数时，以及测量元器件的特性与参数时，用作测试的信号源或激励源。它能够产生多种波形，如三角波、锯齿波、矩形波、正弦波，所以在生产实践和科技领域中有着广泛的应用。 函数信号发生器系统主要由主振级、主振输出调节电位器、电压放大器、输出衰减器、功率放大器、阻抗变换器和指示电压表构成。当输入端输入小信号正弦波时，该信号分两路传输，一路完成整流倍压功能，提供工作电源;另一路进入一个反相器的输入端，完成信号放大功能。该放大信号经后级的门电路处理，变换成方波后经输出，输出端为可调电阻。 函数信号发生器产生的各种波形曲线均可以用三角函数方程式来表示，函数信号发生器在电路实验和设备检测中具有十分广泛的用途。例如在通信、广播、电视系统中，都需要射频发射，这里的射频波就是载波，把音频、视频信号或脉冲信号运载出去，就需要能够产生高频的振荡器。在工业、农业、生物医学等领域内，如高频感应加热、熔炼、淬火、超声诊断、核磁共振成像等，都需要功率或大或小、频率或高或低的振荡器。
函数信号发生器的设计、和装配实习 一．设计制作要求： 掌握方波一三角波一正弦波函数发生器的设计方法和测试技术。学会由分立器件和集成电路组成的多级电子电路小系统的布线方法。掌握安装、焊接和调试电路的技能。掌握在装配过程中可能发生的故障进行维修的基本方法。 二．方波一三角波一正弦波函数发生器设计要求 函数发生器能自动产生正弦波、三角波、方波及锯齿波、阶梯波等电压波形。其电路中使用的器件可以是分立器件，也可以是集成电路(如单片集成电路函数发生器ICL8038)。本次电子工艺实习，主要介绍由集成运算放大器和晶体管差分放大器组成的方波一三角波一正弦波函数信号发生器的设计和制作方法。 产生正弦波、方波、三角波的方案有多 种： 1：如先产生正弦波，然后通过整 形电路将正弦波变换成方波，再由积分 电路将方波变成三角波。 2：先产生三角波一方波，再将三 角波变成正弦波或将方波变成正弦波。 3 3：本次电路设计，则采用的图1函数发生器组成框图 是先产生方波一三角波，再将三角波变换成正弦波的电路设计方法。此钟方法的电路组成框图。如图1所示：可见，它主要由：电压比较器、积分器和差分放大器等三部分构成。 为了使大家能较快地进入设计和制做状态，节省时间，在此，重新复习电压比较器、积分器和差分放大器的基本构成和工作原理： ，并判所谓比较器，是一种用来比较输入信号v1和参考电压V REF 断出其中哪个大，在输出端显示出比较结果的电路。 在《电子技术基础》一书的9.4—非正弦波信号产生电路的9.4.1中，专门讲述了： A：单门限电压比较器、B：过零比较器 C：迟滞比较器的电路结构和工作原理。 一、单门限电压比较器 所谓单门限电压比较器，是指比较器的输入端只有一个门限电压。
函数信号发生器 函数信号发生器 作者：华伟锋卞蕊樊旭超 2013-8-8
函数信号发生器 摘要 直接数字频率合成（DDS）是一种重要的频率合成技术，具有分辨率高、频率变换快等优点，在雷达及通信等领域有着广泛的应用前景。本文介绍了DDS(直接数字频率合成)的基本原理和工作特点，提出以DDS芯片AD9850芯片为核心利用MSP430F5438单片机控制，辅以必要的外围电路，构成一个输出波形稳定、精度较高的信号发生器。该信号发生器主要能产生标准的正弦波、方波与三角波(锯齿波)，波形可手动切换，频率步进可调，软件系统采用菜单形式进行操作，LCD液晶显示可实时显示输出信号的类型、幅度、频率和频率步进值，操作方便明了，还增加了很多功能。 关键词：AD9850；信号发生器；MSP430F149单片机；DDS；LCD液晶； Abstact：Direct Digital Synthesis (DDS) is an important frequency synthesizer technology, with high resolution, fast frequency conversion, etc., in radar and communications and other fields have a wide range of applications. This article describes the DDS (direct digital frequency synthesis) of the basic principles and work, we proposed to DDS chip AD9850 chip as the core using MSP430F5438 MCU control, supplemented by the necessary peripheral circuits to form a stable output waveform, high precision signal generator . The signal generator can generate standard primary sine wave, square wave and triangular wave (sawtooth), the waveform can be manually switched, frequency step adjustable software system used to operate the menu form, LCD liquid crystal display can be real-time display of the output signal type , amplitude, frequency and frequency step value, easy to understand, but also adds a lot of functionality. Key words：AD9850; signal generator; MSP430F5438MCU; DDS; LCD liquid crystal;
函数信号发生器设计报告 目录 一、设计要求 .......................................................................................... - 2 - 二、设计的作用、目的 .......................................................................... - 2 - 三、性能指标 .......................................................................................... - 2 - 四、设计方案的选择及论证 .................................................................. - 3 - 五、函数发生器的具体方案 .................................................................. - 4 - 1. 总的原理框图及总方案 ................................................................. - 4 - 2.各组成部分的工作原理 ................................................................... - 5 - 2.1 方波发生电路 .......................................................................... - 5 - 2.２三角波发生电路 .................................................................... - 6 - 2.３正弦波发生电路 .................................................................. - 7 - 2.４方波---三角波转换电路的工作原理 ................................ - 10 - 2.５三角波—正弦波转换电路工作原理 .................................. - 13 - 3. 总电路图 ....................................................................................... - 15 - 六、实验结果分析 ................................................................................ - 16 - 七、实验总结 ........................................................................................ - 17 - 八、参考资料 ........................................................................................ - 18 - 九、附录：元器件列表 ........................................................................ - 19 -

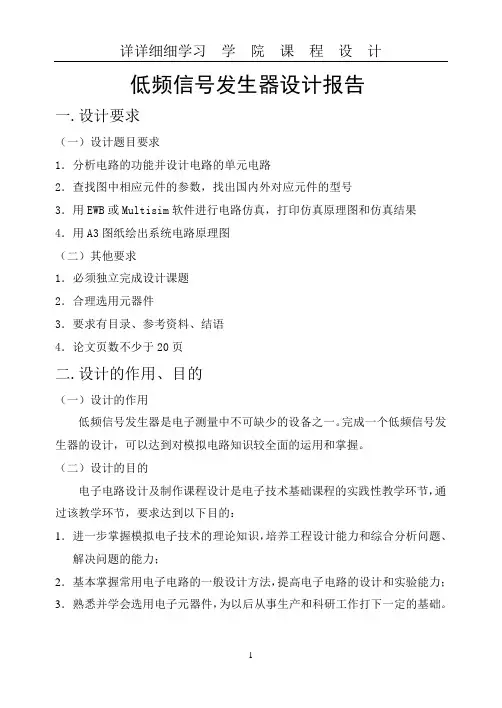

低频信号发生器设计报告 一.设计要求 （一）设计题目要求 1．分析电路的功能并设计电路的单元电路 2．查找图中相应元件的参数，找出国外对应元件的型号 3．用EWB或Multisim软件进行电路仿真，打印仿真原理图和仿真结果 4．用A3图纸绘出系统电路原理图 （二）其他要求 1．必须独立完成设计课题 2．合理选用元器件 3．要求有目录、参考资料、结语 4．论文页数不少于20页 二.设计的作用、目的 （一）设计的作用 低频信号发生器是电子测量中不可缺少的设备之一。完成一个低频信号发生器的设计，可以达到对模拟电路知识较全面的运用和掌握。 （二）设计的目的 电子电路设计及制作课程设计是电子技术基础课程的实践性教学环节，通过该教学环节，要求达到以下目的： 1．进一步掌握模拟电子技术的理论知识，培养工程设计能力和综合分析问题、解决问题的能力； 2．基本掌握常用电子电路的一般设计方法，提高电子电路的设计和实验能力；3．熟悉并学会选用电子元器件，为以后从事生产和科研工作打下一定的基础。
