1.绕组从单星形改接成双星形，如下图（左）所示。当用这种接线方式时，电动机由Y接改为YY连接，每相的绕组均由串联改为并联，这样使磁极对数较少了一般。利用这种换接法，电动机在变极调速后，其额定转矩基本上保持不变，所以适合与拖动恒转矩性质的负载，力图起重机和皮带传输机等。
2.绕组从三角形改成双星形（Y形），如上图（右）所示三角形改为双星形，也使磁极对数减小一半，而得到调速效果。这种变极调速后，电动机的额定功率基本上不变，但是额定转矩几乎要减小一半，所以这种接法适合用于拖动恒功率性质的负载，如各种金属切削机床。当利用磁极对数的变换对三相异步电动机进行调速时，由于改接后绕组旋转磁场的旋转方向不会改变，在改变极数时，应把接到电动机进线端子上的电源的相序变一下。
双速电机双星接线图
你数每极每相有多少个槽就可以了，再用总槽数除以相数，再除以刚才数的每极每相的槽数，就是极对数，如果算极数，就用你算出来的极对数乘以2。
每一相的四个线圈可以串联也可以2个串联为一组后并联；串联成2磁极或4磁极均可，并联亦行。每一相的四个线圈在定子中可以排列2个为一组磁极共2组构成2磁极或1个为一组构成4磁极。
P=1
N=60f/P
P=Tn/9550
在功率不变的情况下，星星接法，电压低，电流大，启动速度快，但是转速慢；角型接法电压大，电流小，启动速度慢，速度快。
P=UIcosφ
电动机基本知识 电动机通常简称为电机，俗称马达，在电路中用字母“M”（旧标准用“D”）表示。它的作用就是将电能转换为机械能。 1、按工作电源分类 根据工作电源的不同，电动机可分为直流电动机和交流电动机。其中交流电动机根据电源相数分为单相电动机和三相电动机。直流电动机又分为无刷直流电动机和有刷直流电动机。有刷直流电动机可分为永磁直流电动机和电磁直流电动机。电磁直流电动机又分为串励直流电动机、并励直流电动机、他励直流电动机和复励直流电动机。永磁直流电动机又分为稀土永磁直流电动机、铁氧体永磁直流电动机和铝镍钴永磁直流电动机。 2、按结构和工作原理分类 电动机按结构及工作原理可分为同步电动机和异步电动机两种。同步电动机又分为永磁同步电动机、磁阻同步电动机和磁滞同步电动机 3 种。异步电动机又分为感应电动机和交流换向器电动机两种。感应电动机又分为单相异步电动机、三相异步电动机和罩极异步电动机3 种。交流换向器电动机又分为单相串励电动机、交直流两用电动机和推斥电动机 3 种。 3、按启动与运行方式分类 电动机按启动与运行方式可分为电容启动式电动机、电容启动运转式电动机和分相式电动机。
4、按用途分类 电动机按用途可分为驱动用电动机和控制用电动机。驱动用电动机又分为电动工具（包括钻孔、抛光、磨光、开槽、切割、扩孔等工具）用电动机、家电（包括洗衣机、电风扇、电冰箱、空调器、录音机、录像机、影碟机、复读机、吸尘器、照相机、电吹风、电动剃须刀、电动自行车、电动玩具等）用电动机、其他通用小型机械设备（包括各种小型机床、小型机械、医疗器械、电子仪器等）用电动机。控制用电动机又分为步进电动机和伺服电动机等。 5、按转子的结构分类 电动机按转子的结构可分为笼型感应电动机（早期称为鼠笼型异步电动机）和绕线转子感应电动机（早期称为绕线型异步电动机）。 6、按运转速度分类 电动机按运转速度可分为低速电动机、高速电动机、恒速电动机、调速电动机。低速电动机又分为齿轮减速电动机、电磁减速电动机、力矩电动机和爪极同步电动机等。调速电动机除可分为有极恒速电动机、无极恒速电动机、有极变速电动机和无极变速电动机外，还可分为电磁调速电动机、直流调速电动机、PWM 变频调速电动机和开关磁阻调速电动机。 7、按防护形式分类
三相双速异步电动机控制电路
————————————————————————————————作者：————————————————————————————————日期：
一、双速电机控制原理调速原理 根据三相异步电动机的转速公式：n1=60f/p 三相异步电动机要实现调速有多种方法，如采用变频调速（YVP变频调速电机配合变频器使用），改变励磁电流调速（使用YCT电磁调速电机配合控制器使用，可实现无极调速），也可通过改变电动机变极调速，即是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。 根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的（这也是常见的2极电机同步转速为3000rpm,4极电机同步转速1500rpm,6极电机同步转速1000rpm等）。这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机，这就是双速电机的调速原理。下图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法，磁极对数从p＝2变为p=1。 ∴转速比＝2／1＝2 双速电机的变速原理是: 电机的变速采用改变绕组的连接方式，也就是说用改变电机旋转磁场的磁极对数来改变它的转速。 如你单位的双速电机(风机),平时转速低,有时风机就高速转，主要是通过外部控制线路的切换来改变电机线圈的绕组连接方式来实现。 1、在定子槽内嵌有两个不同极对数的共有绕组，通过外部控制线路的切换来改变电机定子绕组的接法来实现变更磁极对数； 2、在定子槽内嵌有两个不同极对数的独立绕组； 3、在定子槽内嵌有两个不同极对数的独立绕组，而且每个绕组又可以有不同的联接。 （一）双速电机定子接线图 三相双速异步电动机的定子绕组有两种接法：△接和YY接法，如下图所示。
第二章 直流电机 2．1 概述 2.1.1 直流电机的工作原理 首先，复习e=B δlv 公式，说明e 正比于B δ。结合图2.1解释v=2πRn/60 （m/s ， n (r/min)）; 机械角速度Ω=v/R=2πn /60 ( r/s); 电角速度ω=p Ω=p2πn/60 (rad/s) （记下来）；导体或线圈。 将直流电机的简单工作原理图结构介绍清楚。包括：N 、S 磁极和A 、B 电刷静止，换向片、线圈（导体）以及电枢逆时针旋转。将其抽象成一个平面图。 假设磁力线进入磁极为正方向，离开磁极的磁通方向为负。得气隙磁密在空间得分布曲线 B δ(θ)(0≤θ=ωt ≤2π)。进而得到导体电势e(ωt)和线圈电势e AB (ωt)。 经过合理的多个线圈均匀分布设计，按照一定规律连接起来就组成电枢绕组，便可以获得近似直流电动势。 工作原理： （1） 发电机：电枢绕组中感应的交变电势，依靠换向器的换向作用，利用静止 的电刷把同一磁极 下导体电势引出，变为直流电势输出。（发电机惯例） （2） 电动机：通过电刷和换向器的共同作用，使得同磁极下的导体边流过的电 流方向不变，导体 受力方向不变，进而产生方向恒定的电磁转矩，使电机连续转动。 结论：（1）电机内部（电刷为界），线圈中产生的感应电势、流过的电流是交流量。 （2）电机外部（电刷两端），电动机运行外加直流电；发电机运行输出直流电 （3） 从原理上讲，同一台电机既可以作电动机运行又可以作发电机运行，是可逆的。 （4）电动机惯例 发电机惯例 i i u Motor u Generator
2．1．2 直流电机的主要结构部件 定子——起机械支撑，产生磁场的作用 机座、端盖、电刷、 轴承 直流电机结构 气隙——耦合磁场 转子——产生电磁转矩、产生感应电势 电枢铁心和电枢绕组 换向器、转轴、风扇 2．1．3 直流电机的额定值 额定值：指电机正常运行时各物理量的数值。此时亦称电机满载运行。否则为欠载或过载 额定功率：指输出功率W, kW 。 发电机P N =U N I N 电动机P N =ηU N I N 额定电压U N (V)， 额定电流I N (A)， 额定励磁电压U fN (V)， 额定励磁电流I fN (A)， 额定转速n N (r/min)
第二章直流电机的基本结构和运行分析 直流电机是电能和机械能相互转换的旋转电机之一。将机械能转换为直流电能的电机称为直流发电机；将直流电能转换为机械能的电机称为直流电动机。直流发电机可作为各种直流电源；直流电动机具有宽广的调速范围，较强的过载能力和较大的起动转矩等特点，广泛应用于对起动和调速要求较高的生产机械，如电力机车、内燃机车、工矿机车、城市电车、电梯、轧钢机等的拖动电机。 本章介绍直流电机的工作原理和基本结构；分析直流电机的磁路系统、电路系统和电磁过程；导出感应电势和电磁转矩的一般计算方法；得出直流电机在不同运行状态的各种平衡方程式和运行特性。 第一节直流电机基本工作原理 直流电机是直流发电机和直流电动机的总称。直流电机具有可逆性，既可作直流发电机使用，也可作直流电动机使用。作直流发电机使用时，将机械能转换成直流电能输出；作直流电动机使用时，则将直流电能转换成机械能输出。 一、直流电机的模型结构 图2—1所示为一台直流电机简单模型图。N、S为定子上固定不动的两个主磁极，主磁极可以采用永久磁铁，也可以采用电磁铁，在电磁铁的励磁线圈上通以方向不变的直流电流，便形成一定极性的磁极。 图2-1 直流发电机工作原理
在两个主磁极N 、S 之间装有一个可以转动的、由铁磁材料制成的圆柱体，圆柱体表面嵌有一线圈（称为电枢绕组），线圈首末两端分别连接到两个弧形钢片（称为换向片）上。换向片之间用绝缘材料构成一整体，称为换向器，它固定在转轴上（但与转轴绝缘），随转轴一起转动，整个转动部分称为电枢。为了接通电枢内电路和外电路，在定子上装有两个固定不动的电刷A 和B ，并压在换向器上，与其滑动接触。 二、直流发电机的工作原理 1.感应电势的产生 当直流发电机的电枢被原动机拖动，并以恒速ｖ逆时针方向旋转时，如图2－2(a)所示，线圈两个有效边ab 和cd 将切割磁力线，而感应产生电势ｅ。其方向用右手定则确定，导体ab 位于N 极下，导体cd 位于S 极下，产生电势方向分别为b →a ，d →c 。若接通外电路，电流从换向片1→A →负载→B →换向片2。电流从电刷A 流出，具有正极性，用“＋”表示；从电刷B 流入，具有负极性，用“一”表示。 当电枢转到90o 时，线圈有效边ab 和cd 转到N 、S 极之间的几何中心线上，此处磁密为零，故这一瞬时感应电势为零。 当电枢转到180o 时，导体ab 和cd 及换向片1、2位置互换，如图2-1(b)所示。导体加位于S 极下，导体cd 位于Ｎ极下，线圈两个有效边产生的感应电势方向分别为a →b ，c →d ，电势方向恰与开始瞬时相反。外电路中流过的电流从换向片2→A →负载→B →换向片1。由此可见，电刷A(B)始终与转到N(S)极下的有效边所连接的换向片接触，故电刷极性始终不变A 为“＋”，B 为“―”。 由以上分析可知，线圈内部为一交变电势，但电刷引出的电势方向始终不变，为一单方向的直流电势。 2.电势的波形 根据电磁感应定律，每根导体产生的感应电势ｅ为： Lv B e X = （V ） （2-1） 式中x B ——导体所在位置的磁通密度（T ）； L ——导体切割磁力线的有效长度（ｍ）； v ——导体切割磁力线的线速度（ｍ/ｓ）。 要想知道电势的波形，先得找出磁密的波形，前已设电枢以恒速v 旋转，v=常数，L 在电机中不变，则x B e ∝，即导体电势随时间的变化规律与气隙磁密的分布规律相同。设想将
电机启动常见方法 1、定时自动循环控制电路 说明：（技师一） 1、题图中的三相异步电动机容量为，要求电路能定时自动循环正反转 控制；正转维持时间为20秒钟，反转维持时间为40秒钟。 2、按原理图在配电板上配线，要求线路明快、工艺合理、接点牢靠。 3、简述电路工作原理。 注：时间继电器的延时时间不得小于15秒，时间调整应从长向短调。 定时自动循环控制电路电路工作原理：合上电源开关QF，按保持按钮SB2，中间继电器KA吸合，KA的自保触点与按钮SB2、KT1、KT2断电延时闭合的动断触点组成的串联电路并联，接通了起动控制电路。按起动按钮SB3，时间继电器KT1得电，其断电延时断开的动合触点KT1闭合，接触器KM1线圈得电，主触点闭合，电动机正转（正转维持时间为20秒计时开始）。同时KM1动合触点接通了时间继电器KT2，其串联在接触器KM2线圈回路中的断电延时断开的动合触点KT2闭合，由于KM1的互锁触点此时已断开，接触器KM2线圈不能通电。当正转维持时间结束后，断电延时断开的动合触点KT1断开,KM1释放，电动机正转停止。KM1的动断触点闭合，接触器KM2线圈得电，主触点闭合，电动机开始反转.同时KM1动合触点断开了时间继电器KT2线圈回路（反转维持时间为40秒计时开始）。这时KM2动合触点又接通了KT1线圈，断电延时断开的动合触点KT1闭合，为下次电动机正转作准备。因此时串联在接触器KM1线圈回路中的KM2互锁触点断开，接触器KM1线圈暂时不得电。与按钮SB2串联的KT1、KT2断电延
时闭合的动断触点是保证在电动机自动循环结束后，才能再次起动控制电路。热继电器FR常闭触点，是在电动机过负载或缺相过热时将控制电路自动断开，保护了电动机。 2、顺序控制电路（范例） 顺序控制电路（范例）工作原理：图A：KM2线圈电路由KM1线圈电路起动、停止控制环节之后接出。按下起动按钮SB2，KM1线圈得电吸合并自锁，此时才能控制KM2线圈电路。停止按钮SB3只能控制M2电动机的停转，停止按钮SB1为全停按钮。本电路只有满足M1电动机先起动的条件，才能起动M2电动机。 图B：控制电路由KM1线圈电路和KM2线圈电路单独构成。KM1的动合触点作为一控制条件，串接在KM2线圈电路中，只有KM1线圈得电吸合，其辅组助动合触点闭合，此时才能控制KM2线圈电路。停止按钮SB3只能控制M2电动机的停转，停止按钮SB1为全停按钮。本电路只有满足M1电动机先起动的条件，才能起动M2电动机。
电动机的基本结构及工作原理 交流电机分异步电机和同步电机两大类。异步电机一般作电动机使用，拖动各种生产机械作功。同步电机分分为同步发电机和同步电动机两类。根据使用电源不同，异步电机可分为三相和单相两种型式。 一、异步电动机的基本结构 三相异步电动机由定子和转子两部分组成。因转子结构不同又可分为三相笼型和绕线式电机。 1、三相异步电动机的定子： 定子主要由定子铁心、定子绕组和机座三部分组成。定子的作用是通入三相对称交流电后产生旋转磁场以驱动转子旋转。定子铁心是电动机磁路的一部分，为减少铁心损耗，一般由0.35～0.5mm厚的导磁性能较好的硅钢片叠成圆筒形状，安装在机座内。定子绕组是电动机的电路部分，安嵌安在定子铁心的内圆槽内。定子绕组分单层和双层两种。一般小型异步电机采用单层绕组。大中型异步电动机采用双层绕组。机座是电动机的外壳和支架，用来固定和支撑定子铁心和端盖。 电机的定子绕组一般采用漆包线绕制而成，分三组分布在定子铁心槽内（每组间隔120O），构成对称的三相绕组。三相绕组有6个出线端，其首尾分别用U1、U2；V1、V2；W1、W2表示，连接在电机机壳上的接线盒中，一般3KW以下的电机采用星形接法（Y接），3KW以上的电机采用三角形接法（△接）。当通入电机定子的三相交流电相序改变后，因定子的旋转磁场方向改变，所以电机的转子旋转方向也改变。
2、三相异步电动机的转子： 转子主要由转子铁心、转子绕组和转轴三部分组成。转子的作用是产生感应电动势和感应电流，形成电磁转矩，实现机电能量的转换，从而带动负载机械转动。转子铁心和定子、气隙一起构成电动机的磁路部分。转子铁心也用硅钢片叠压而成，压装在转轴上。气隙是电动机磁路的一部分，它是决定电动机运行质量的一个重要因素。气隙过大将会使励磁电流增大，功率因数降低，电动机的性能变坏；气隙过小，则会使运行时转子铁心和定子铁心发生碰撞。一般中小型三相异步电动机的气隙为0.2～1.0mm，大型三相异步电动机的气隙为1.0～1.5mm。 三相异步电动机的转子绕组结构型式不同，可分为笼型转子和绕线转子两种。笼型转子绕组由嵌在转子铁心槽内的裸导条（铜条或铝条）组成。导条两端分别焊接在两个短接的端环上，形成一个整体。如去掉转子铁心，整个绕组的外形就像一个笼子，由此而得名。中小型电动机的笼型转子一般都采用铸铝转子，即把熔化了的铝浇铸在转子槽内而形成笼型。大型电动机采用铜导条；绕线转子绕组与定子绕组相似，由嵌放在转子铁心槽内的三相对称绕组构成，绕组作星形形联结，三个绕组的尾端连结在一起，三个首端分别接在固定在转轴上且彼此绝缘的三个铜制集电环上，通过电刷与外电路的可变电阻相连，用于起动或调速。 3、三相异步电动机的铭牌： 每台电动机上都有一块铭牌，上面标注了电动机的额定值和基本技术数据。铭牌上的额定值与有关技术数据是正确选择、使用和检修电动机的依据。下面对铭牌中和各数据加以说明： 型号异步电动机的型号主要包括产品代号、设计序号、规格代号和特
双速电机的变速原理是: 电机的变速采用改变绕组的连接方式，也就是说用改变电机旋转磁场的磁极对数来改变它的转速。 如你单位的双速电机(风机),平时转速低,有时风机就高速转，主要是通过外部控制线路的切换来改变电机线 圈的绕组连接方式来实现。 1、在定子槽内嵌有两个不同极对数的共有绕组，通过外部控制线路的切换来改变电机定子绕组的接法来实 现变更磁极对数； 2、在定子槽内嵌有两个不同极对数的独立绕组； 3、在定子槽内嵌有两个不同极对数的独立绕组，而且每个绕组又可以有不同的联接。 三相异步电动机维护说明 一、概述： 新乡市新电电机有限公司主要生产振动电机、制动电机、力矩电机、变频调速电机、多速电机、普通Y系列电机等几 大系列，同时开发定做各种电压、频率、绝缘等级、防护等级等非标异型电机。 二、使用条件： 环境空气温度：-15℃～+40℃ 相对湿度：小于90%25℃ 海拔高度：不超过1000m 电源频率：50H z 电压：380V 工作方式：S I连续 注：特殊电机以铭牌为准 接法：3K W及以下Y接法；4K W及以上△接法特殊电机以铭牌为准。 绝缘等级：B级或F级 三、安装前的准备： 1、电动机安装前应检查是否完整无损，有无受潮的迹象。 2、安装前应小心清除电机上的尘土及轴伸的防锈层。 3、检查电动机的铭牌数据是否符合要求。 4、仔细检查电动机在运输过程中，有无变形损坏，紧固件是否松动脱落，试用手转动电动机轴是否灵活。 5、安装前应检查电动机是否漏电，如有此现象应立即妥善处理。 6、用500V兆欧表测量绝缘电阻，其值不应低于0.5兆欧，否则应对定子绕组进行干燥处理。干燥处理的温度不允 许超过120℃。 四：电动机的安装 1、电动机允许用联轴器、正齿轮及皮带轮传动，但对4K W以上的2极电动机和30K W以上4极电动机不宜采用皮带传 动。如选用小皮带轮，可扩大三角皮带的传动范围。双轴伸电动机的风扇端，仅允许用联轴器传动。 2、采用皮带传动时，电动机轴中心线与负载轴中心线平行且要求皮带中心线与轴中心线垂直；采用联轴器传动时， 电动机轴中心线与负载轴中心线应重合。 3、对立式安装的电动机，轴伸除皮带轮或相当与普通皮带轮负荷外不允许再带其它任
无刷直流电机工作原理详解 日期: 2014-05-28 / 作者: admin / 分类: 技术文章 1. 简介 本文要介绍电机种类中发展快速且应用广泛的无刷直流电机（以下简称BLDC）。BLDC被广泛的用于日常生活用具、汽车工业、航空、消费电子、医学电子、工业自动化等装置和仪表。顾名思义，BLDC不使用机械结构的换向电刷而直接使用电子换向器，在使用中BLDC相比有刷电机有许多的优点，比如： 能获得更好的扭矩转速特性； 高速动态响应； 高效率； 长寿命； 低噪声； 高转速。 另外，BLDC更优的扭矩和外形尺寸比使得它更适合用于对电机自身重量和大小比较敏感的场合。 2. BLDC结构和基本工作原理 BLDC属于同步电机的一种，这就意味着它的定子产生的磁场和转子产生的磁场是同频率的，所以BLDC并不会产生普通感应电机的频差现象。BLDC中又有单相、2相和3相电机的区别，相类型的不同决定其定子线圈绕组的多少。在这里我们将集中讨论的是应用最为 广泛的3相BLDC。 2.1 定子 BLDC定子是由许多硅钢片经过叠压和轴向冲压而成，每个冲槽内都有一定的线圈组成了绕组，可以参见图2.1.1。从传统意义上讲，BLDC的定子和感应电机的定子有点类似，不过在定子绕组的分布上有一定的差别。大多数的BLDC定子有3个呈星行排列的绕组，每 个绕组又由许多内部结合的钢片按照一定的方式组成，偶数个绕组分布在定子的周围组成了偶数个磁极。
BLDC的定子绕组可以分为梯形和正弦两种绕组，它们的根本区别在于由于绕组的不同连接方式使它们产生的反电动势（反电动势的相关介绍请参加EMF一节）不同，分别呈现梯形和正弦波形，故用此命名了。梯形和正弦绕组产生的反电动势的波形图如图2.1.2和图 2.1.3所示。
项目六 双速电机控制电路安装 一、工作场景 某型号机床变速运行采用2Y /△接法双速电动机变极调速，请按照电气图纸完成双速电动机变极调速控制电路的安装与调试。 二、能力目标 知识目标 1．了解三项异步电动机变极调速原理； 2．掌握双速电机控制电路的原理。 技能目标 1．学会正确安装调试双速电机控制电路； 2．学会排查双速电机控制电路的故障。 情感目标 1．培养学生学习兴趣和探索精神； 2．培养学生的技能规范和专业素养。 三、项目描述 根据三相异步电动机的转速公式n=(1-s)60f/p ，可知电动机的转速可通过改变极对数p 、转差率s 和电源频率f 三种范式实现。双速电机属于异步电动机变极调速，是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。2Y /△接法双速电动机变极调速通过控制外部控制线路的切换来改变电机线圈的绕组连接方式来实现。本项目采用继电-接触器控制方式即可实现变极调速运行控制。双速电机的外形结构和绕组连接图如图6-1(a)、(b)所示。 U2 U1V2 U2 W2 W1 L1 V1 L2 L3 V2 L3 L1U1V1 W1 W2
(a) 外形结构 (b) 三角形(低速)与双星形(高速)接法 图6-1 双速电动机的外形结构和绕组连接图 四、使用材料、工具 表6-1 工具、仪表及器材 五、项目实施 第一步熟悉双速电机控制电路（90分钟） 双速电机控制电路如图6-2所示。图中，按钮SB2和SB1分别控制电动机起动运行和停止，KM1、KM3控制电动机低速运行接触器，KM2 、KM3控制电动机高速运行接触器，KT为断电延时时间继电器，低压断路器QF为电源开关，熔断器FU和热继电器FR别作短路和过载保护用。
1、定时自动循环控制电路 说明： 1、题图中的三相异步电动机容量为1.5KW，要求电路能定时自动循环正反转控制；正转维持时间为20秒钟，反转维持时间为40秒钟。 2、按原理图在配电板上配线，要求线路明快、工艺合理、接点牢靠。 3、简述电路工作原理。 注：时间继电器的延时时间不得小于15秒，时间调整应从长向短调。 定时自动循环控制电路电路工作原理：合上电源开关QF，按保持按钮SB2，中间继电器K A吸合，KA的自保触点与按钮SB2、KT1、KT2断电延时闭合的动断触点组成的串联电路并 联，接通了起动控制电路。按起动按钮SB3，时间继电器KT1得电，其断电延时断开的动合 触点KT1闭合，接触器KM1线圈得电，主触点闭合，电动机正转（正转维持时间为20秒计时 开始）。同时KM1动合触点接通了时间继电器KT2，其串联在接触器KM2线圈回路中的断电 延时断开的动合触点KT2闭合，由于KM1的互锁触点此时已断开，接触器KM2线圈不能通电 。当正转维持时间结束后，断电延时断开的动合触点KT1断开,KM1释放，电动机正转停止 。KM1的动断触点闭合，接触器KM2线圈得电，主触点闭合，电动机开始反转.同时KM1动 合触点断开了时间继电器KT2线圈回路（反转维持时间为40秒计时开始）。这时KM2动合触 点又接通了KT1线圈，断电延时断开的动合触点KT1闭合，为下次电动机正转作准备。因此
时串联在接触器KM1线圈回路中的KM2互锁触点断开，接触器KM1线圈暂时不得电。与按钮 SB2串联的KT1、KT2断电延时闭合的动断触点是保证在电动机自动循环结束后，才能再次 起动控制电路。热继电器FR常闭触点，是在电动机过负载或缺相过热时将控制电路自动断 开，保护了电动机。 2、顺序控制电路（范例） 顺序控制电路（范例）工作原理： 图A：KM2线圈电路由KM1线圈电路起动、停止控制环节之后接出。按下起动按钮SB2， KM1线圈得电吸合并自锁，此时才能控制KM2线圈电路。停止按钮SB3只能控制M2电动机 的停转，停止按钮SB1为全停按钮。本电路只有满足M1电动机先起动的条件，才能起动M2 电动机。 图B：控制电路由KM1线圈电路和KM2线圈电路单独构成。KM1的动合触点作为一控制条件 ，串接在KM2线圈电路中，只有KM1线圈得电吸合，其辅组助动合触点闭合，此时才能控制 KM2线圈电路。停止按钮SB3只能控制M2电动机的停转，停止按钮SB1为全停按钮。本电路 只有满足M1电动机先起动的条件，才能起动M2电动机。 3、电动机顺序控制电路

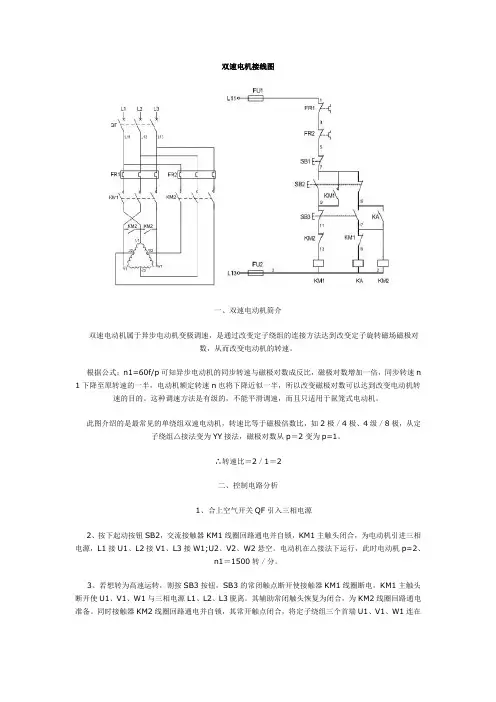

双速电机接线图 一、双速电动机简介 双速电动机属于异步电动机变极调速，是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。 根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n 1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的。这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机。 此图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法，磁极对数从p＝2变为p=1。 ∴转速比＝2／1＝2 二、控制电路分析 1、合上空气开关QF引入三相电源 2、按下起动按钮SB2，交流接触器KM1线圈回路通电并自锁，KM1主触头闭合，为电动机引进三相电源，L1接U1、L2接V1、L3接W1;U2、V2、W2悬空。电动机在△接法下运行，此时电动机p=2、n1＝1500转／分。
3、若想转为高速运转，则按SB3按钮，SB3的常闭触点断开使接触器KM1线圈断电，KM1主触头断开使U1、V1、W1与三相电源L1、L2、L3脱离。其辅助常闭触头恢复为闭合，为KM2线圈回路通电准备。同时接触器KM2线圈回路通电并自锁，其常开触点闭合，将定子绕组三个首端U1、V1、W1连在一起，并把三相电源L1、L2、L3引入接U2、V2、W2，此时电动机在YY接法下运行，这时电动机p= 1，n1＝3000转／分。KM2的辅助常开触点断开，防KM1误动。 4、FR1、FR2分别为电动机△运行和YY运行的过载保护元件。 5、此控制回路中SB2的常开触点与KM1线圈串联，SB2的常闭触点与KM2线圈串联，同样SB3按钮的常闭触点与KM1线圈串联，SB3的常开于KM2线圈串联，这种控制就是按钮的互锁控制，保证△与YY两种接法不可能同时出现，同时KM2辅助常闭触点接入KM1线圈回路，KM1辅助常闭触点接入K M2线圈回路，也形成互锁控制。 三、定子接线图如下 低速时绕组的接法高速时绕组的接法
双速电机控制电路图 双速电动机属于异步电动机变极调速，是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。 根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的。这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机。 此图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法，磁极对数从p＝2变为p =1。 ∴转速比＝2／1＝2 控制电路分析 1、合上空气开关QF引入三相电源 2、按下起动按钮SB2，交流接触器KM1线圈回路通电并自锁，KM1主触头闭合，为电动机引进三相电源，L1接U1、L2接V1、L3接W1;U2、V2、 W2悬空。电动机在△接法下运行，此时电动机p=2、n1＝1500转／分。 3、若想转为高速运转，则按SB3按钮，SB3的常闭触点断开使接触器KM1线圈断电，KM1主触头断开使U1、V1、W1与三相电源L1、L2、L3脱离。其辅助常闭触头恢复为闭合，为KM2线圈回路通电准备。同时接触器KM2线圈回路通电并自锁，其常开触点闭合，将定子绕组三个首端U1、V1、W1连在一起，并把三相电源L1、L2、L3引入接U2、V2、W2，此时电动机在YY接法下运行，这时电动机p=1，n1＝3000转／分。KM2的辅助常开触点断开， 防KM1误动。 4、FR1、FR2分别为电动机△运行和YY运行的过载保护元件。 5、此控制回路中SB2的常开触点与KM1线圈串联，SB2的常闭触点与KM2线圈串联，同样SB3按钮的常闭触点与KM1线圈串联，SB3的常开于KM 2线圈串联，这种控制就是按钮的互锁控制，保证△与YY两种接法不可能同时出现，同时KM2辅助常闭触点接入KM1线圈回路，KM1辅助常闭触点接入K M2线圈回路，也形成互锁控制。
双速电机接线图及控制原理分析 一、双速电机控制原理调速原理 根据三相异步电动机的转速公式：n1=60f/p 三相异步电动机要实现调速有多种方法，如采用变频调速（YVP变频调速电机配合变频器使用），改变励磁电流调速（使用YCT电磁调速电机配合控制器使用，可实现无极调速），也可通过改变电动机变极调速，即是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。 根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的（这也是常见的2极电机同步转速为3000rpm,4极电机同步转速1500rpm,6极电机同步转速1000rpm等）。这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机，这就是双速电机的调速原理。 下图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法，磁极对数从p＝2变为p=1。 ∴转速比＝2／1＝2 二、控制电路分析（双速电机接线图如下图）
1、合上空气开关QF引入三相电源 2、按下起动按钮SB2，交流接触器KM1线圈回路通电并自锁，KM1主触头闭合，为电动机引进三相电源，L1接U1、L2接V1、L3接W1;U2、V2、W2悬空。电动机在△接法下运行，此时电动机p=2、n1＝1500转／分。 3、FR1、FR2分别为电动机△运行和YY运行的过载保护元件。 4、若想转为高速运转，则按SB3按钮，SB3的常闭触点断开使接触器KM1线圈断电，KM1主触头断开使U1、V1、W1与三相电源L1、L2、L3脱离。其辅助常闭触头恢复为闭合，为KM2线圈回路通电准备。同时接触器KM2线圈回路通电并自锁，其常开触点闭合，将定子绕组三个首端U1、V1、W1连在一起，并把三相电源L1、L2、L3引入接U2、V2、W2，此时电动机在YY接法下运行，这时电动机p=1，n1＝3000转／分。KM2的辅助常开触点断开，防KM1误动。 5、此控制回路中SB2的常开触点与KM1线圈串联，SB2的常闭触点与KM2线圈串联，同样SB3按钮的常闭触点与KM1线圈串联，SB3的常开于KM2线圈串联，这种控制就是按钮的
双速异步电机的调速控制线路 根据异步电动机转速公式：，当电源频率f 一定时，若改变电动机定子绕组的磁极对数P，就可使电动机转速改变。采用双速电机可改善机床的调速性能，简化变速机构，因此在车、铣、镗床中都有应用。常见的双速电动机的绕组有两种接线方式：Δ/YY 及Y/YY。 1．Δ/YY接法 图a)为双速电动机Δ／YY接法电路图。当绕组的1、2、3号出线端接电源，而使4、5、6号出线端悬空时，电机绕组接成三角形，每相绕组中有两个线圈串联，成四个极，电动机低速运转；当把1、2、3号端子短接，4、5、6号端子接电源时，则绕组为双星形，每相绕组中两个线圈并联，成两个极，电机作高速运转。 在三角形与双星形转换时，电动机输出功率分别为： 由于，所以。 由此可知，电机从Δ接法的低速运转变成YY接法的高速运转时，转速升高一倍，而功率只增加15％，所以这种调速方法可近似地看成恒功率调速。它很适合一般金届切削机床对调速的要求。 2．Y/YY接法 图b)为Y／YY接法，当电机转速增加一倍（YY接法）时，输出功率也增加一倍，属于恒转矩调速。它适用于电梯、起重饥、皮带运输机等要求恒转矩调速的场合。 3. 控制电路 图2.25为常用的双速电动机Δ／YY调速控制电路图，其中：KM1得电为低速，KM2得电为高速，KM3为短接接触器。
图a)用两个复合按钮SB2及SB3分别控制KM1及KM2、KM3，实现低速与高速的直接转换而无需经过停止状态。 图b)是用转换开关SA来选择低速或高速方式后，由按钮SB2发令启动电动机的控制电路。 图c)转换开关SA选择高、停、低速。当选择高速时，采用时间继电器KT，按时间原则自动控制电动机低速起动、经延时后转换到高速运行。 上述三个控制电路中，低速与高速之间都用接触器动断触头互锁，以防短路故障。 功率较小的双速电动机可采用图a)和图b)的控制方式；容量较大的双速电动机，宜可采用图c)的控制方式。
无刷直流电动机简介和基本工作原理 无刷直流电动机简介和基本工作原理 无刷直流电动机简介 直流无刷电机 : 又称“无换向器电机交一直一交系统”或“直交系统” 。是将交流电源整流后变成直流， 再由逆变器转换成 频率可调的交流电, 但是, 注意此处逆变器是工作在直流斩波方式。 无刷直流电动机Brushless Direct Current Motor ,BLDC, 采用方波自控式永磁同步 电机,以霍尔传感器取代碳刷换向器, 以钕铁硼作为转子的永磁材料; 产品性能超越传统直流电机的所有优点, 同时又解决了直流电机碳刷滑环的缺点, 数字式控 制, 是当今最理想的调速电机。 无刷直流电动机具有上述的三高特性, 非常适合使用在24 小时连续运转的产业机械及空调冷冻主机、风机水泵、空气压缩机负载; 低速高转矩及高频繁正反转不发热的特性，更适合应用于机床工作母机及牵引电机的驱动; 其稳速运转精度比直流有刷电机更高, 比矢量控制或直接转矩控制速度闭环的变频驱动还要高, 性能价格比更好, 是现代化调速驱动的最佳 选择。 基本工作原理 无刷直流电动机由同步电动机和驱动器组成，是一种典型的机电一体化产品。同步电动机的定子绕组多做成三相对称星形接法，同三相异步电动机十分相似。而转子上粘有已充磁的永磁体，为了检测电动机转子的极性，在电动机内装有位置传感器。驱动器由功率电子器件和集成电路等构成，其功能是：接受电动机的启动、停止、制动信号，以控制电动机的启动、停止和制动；接受位置传感器信号和正反转信号，用来控制逆变桥各功率管的通断，产生连续转矩；接受速 度指令和速度反馈信号，用来控制和调整转速；提供保护和显示等等 无刷直流电动机的位置传感器编码使通电的两相绕组合成磁场轴线位置超前转子磁场轴线位置，所以不论转子的起始
双速电机自动控制电气原理简要说明 设备简介 双速电动机属于异步电动机变极调速，是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。 根据公式；n=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的。这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机。 控制电路 1、合上低压电断路器QF引入三相电源 2、按下起动按钮SB2，交流接触器KM1线圈回路通电并自锁，KM1主触头闭合，为电动 机引进三相电源，L1接U1、L2接V1、L3接W1;U2、V2、W2悬空。电动机在△接法下运行，此时电动机p=2、n1=1500转/分。 3、若想转为高速运转，则按SB3按钮，此时中间继电器KA，时间继电器KT的线圈都 通电并自锁，经时间继电器设定的时间后，KM1主触头断开使U1、V1、W1与三相电源L1、L2、L3脱离。同时交流接触器KM2、KM3线圈通电，辅助触点KM3自锁，将定子绕组三个首端U1、V1、W1连在一起，并把三相电源L1、L2、L3引入接U2、V2、W2，此时电动机在YY接法下运行，这时电动机p=1，n1=3000转/分。KM2的辅助常开触点断开，防KM1误动。 4、FR为电动机△运行和YY运行的过载保护元件。 5、此控制回路中KM2、KM3的常闭触点与KM1线圈串联，KM1常闭触点与KM3线圈串联， 这种控制就是接触器的互锁控制，保证△与YY两种接法不可能同时出现，保证电路正常工作和电路安全。 行业现状 双速电机主要用于煤矿、石油天然气、石油化工和化学工业。此外，在纺织、冶金、城市煤气、交通、粮油加工、造纸、医药等部门也被广泛应用。双速电机作为主要的动力设备，通常用于驱动泵、风机、压缩机和其他传动机械。 随着科技、生产的发展，存在爆炸危险的场所也在不断增加。例如，近年来我国公路发展迅速，一大批燃油加油站出现，也给双速电机提供了新的市场。
7.2.2 直流电动机工作原理与结构 图7-4 直流电动机模型 图7-4是一个最简单的直流电动机模型。在一对静止的磁极N和S之间，装设一个可以绕Z-Z'轴而转动的圆柱形铁芯，在它上面装有矩形的线圈abcd。这个转动的部分通常叫做电枢。线圈的两端a和d分别接到叫做换向片的两个半圆形铜环1和2上。换向片1和2之间是彼此绝缘的，它们和电枢装在同一根轴上，可随电枢一起转动。A和B是两个固定不动的碳质电刷，它们和换向片之间是滑动接触的。来自直流电源的电流就是通过电刷和换向片流到电枢的线圈里。
图7-5 换向器在直流电机中的作用 当电刷A和B分别与直流电源的正极和负极接通时，电流从电刷A流入，而从电刷B流出。这时线圈中的电流方向是从a流向b，再从c流向d。我们知道，载流导体在磁场中要受到电磁力，其方向由左手定则来决定。当电枢在图7-5（a）所示的位置时，线圈ab边的电流从a流向b，用表示，cd边的电流从c流向d，用⊙表示。根据左手定则可以判断出，ab边受力的方向是从右向左，而cd边受力的方向是从左向右。这样，在电枢上就产生了反时针方向的转矩，因此电枢就将沿着反时针方向转动起来。 当电枢转到使线圈的ab边从N极下面进入S极，而cd边从S极下面进入N极时，与线圈a端联接的换向片1跟电刷B接触，而与线圈d端联接的换向片2跟电刷A接触，如图7-5（b）所示。这样，线圈内的电流方向变为从d流向c，再从b流向a，从而保持在N极下面的导体中的电流方向不变。因此转矩的方向也不改变，电枢仍然按照原来的反时针方向继续旋转。由此可以看出，换向片和电刷在直流电机中起着改换电枢线圈中电流方向的作用。
第三章直流电机的原理 本章主要介绍直流电机的结构和基本工作原理、直流电机绕组的构成、直流电机的电枢反应、直流电机绕组的电动势和电磁转矩、直流发电机和直流电动机的功率转矩等内容。本章共有10节课，内容和时间分配如下： 1.掌握直流电机的结构及工作原理。（2节） 2.掌握直流电机绕组有关的结构。（2节） 3.掌握直流电机绕组的电枢反应。（1节） 4.掌握直流电机的电枢电动势和电磁转矩。（1节） 5.掌握直流发电机的基本方程式和运行特性、并励发电机的条件。( 2.5节) 6.掌握直流电动机的基本方程式和运行特性。( 1.5节) 第一节直流电机的基本工作原理 一直流电机的用途 直流电动机的优点： 1 调速范围广，易于平滑调节 2 过载、启动、制动转矩大 3 易于控制，可靠性高 4 调速时的能量损耗较小 缺点: 换向困难，容量受到限制，不能做的很大。 应用: 轧钢机、电车、电气铁道牵引、造纸、纺织拖动。 直流发电机用作电解、电镀、电冶炼、充电、交流发电机励磁等的直流电源。 二、直流电机的工作原理 原理：任何电机的工作原理都是建立在电磁感应和电磁力这个基础上。 为了讨论直流电机的工作原理，我们把复杂的直流电机结构简化为工作原理图。（一）直流发电机的工作原理 1．工作原理：导体在磁场中运动时，导体中会感应出电势e 。 e=Blv。 B:磁密l：导体长度；v：导体与磁场的相对速度。 正方向：用右手定则判断。电势e正方向表示电位升高的方向，与U相反。如果同一元件上e和U正方向相同时，e= -U。
理解：电磁感应原理的变形（变化的磁通产生感应电动势） 2 发电机工作过程分析：两磁极直流发电机的工作原理图。 （1）构成： 磁场：图中N和 S是一对静止的磁极，用以产生磁场，其磁感应强度沿圆周为正弦分布。 励磁绕组——容量较小的发电机是用永久磁铁做磁极的。容量较大的发电机的磁场是由直流电流通过绕在磁极铁心上的绕组产生的。用来形成N极和S极的绕组称为励磁绕组，励磁绕组中的电流称为励磁电流If。 电枢绕组：在N极和 S极之间，有一个能绕轴旋转的圆柱形铁心，其上紧绕着一个线圈称为电枢绕组(图中只画出一匝线圈)，电枢绕组中的电流称为电枢电流Ia。 换向器：电枢绕组两端分别接在两个相互绝缘而和绕组同轴旋转的半圆形铜片——换向片上，组成一个换向器。换向器上压着固定不动的炭质电刷。 电枢：铁心、电枢绕组和换向器所组成的旋转部分称为电枢。
双速电机控制原理图 一、双速电动机简介 双速电动机属于异步电动机变极调速，是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。 根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的。这种调速方法是有级的，不能平滑调速，而且只适 用于鼠笼式电动机。 此图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法， 磁极对数从p＝2变为p=1。
∴转速比＝2／1＝2 二、控制电路分析 1、合上空气开关QF引入三相电源 2、按下起动按钮SB2，交流接触器KM1线圈回路通电并自锁，KM1主触头闭合，为电动机引进三相电源，L1接U1、L2接V1、L 3接W1;U2、V2、W2悬空。电动机在△接法下运行，此时电动机 p=2、n1＝1500转／分。 3、若想转为高速运转，则按SB3按钮，SB3的常闭触点断开使接触器KM1线圈断电，KM1主触头断开使U1、V1、W1与三相电源L1、L2、L3脱离。其辅助常闭触头恢复为闭合，为KM2线圈回路通电准备。同时接触器KM2线圈回路通电并自锁，其常开触点闭合，将定子绕组三个首端U1、V1、W1连在一起，并把三相电源L 1、L2、L3引入接U2、V2、W2，此时电动机在YY接法下运行，这时电动机p=1，n1＝3000转／分。KM2的辅助常开触点断开， 防KM1误动。 4、FR1、FR2分别为电动机△运行和YY运行的过载保护元件。 5、此控制回路中SB2的常开触点与KM1线圈串联，SB2的常闭触点与KM2线圈串联，同样SB3按钮的常闭触点与KM1线圈串联，SB3的常开于KM2线圈串联，这种控制就是按钮的互锁控制，

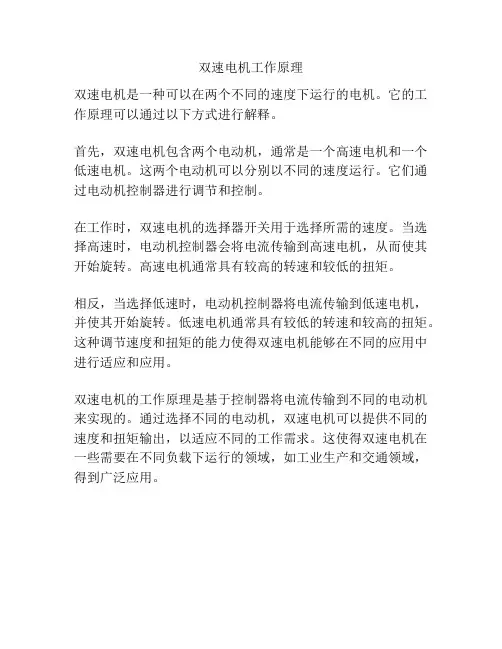

有关谐音的歇后语 关于打印机的问题 双速电机的工作原理 2010-06-28 22:38:36| 分类：默认分类| 标签：|举报|字号大中小订阅 双速电机属于异步电动机变极调速，是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。 双速电机的变速原理是: 电机的变速采用改变绕组的连接方式，也就是说用改变电机旋转磁场的磁极对数来改变它的转速。 双速电机(风机),平时转速低,有时风机就高速转，主要是通过以下外部控制线路的切换来改变电机线圈的绕组连接方式来实现。 1、在定子槽内嵌有两个不同极对数的共有绕组，通过外部控制线路的切换来改变电机定子绕组的接法来实现变更磁极对数； 2、在定子槽内嵌有两个不同极对数的独立绕组； 3、在定子槽内嵌有两个不同极对数的独立绕组，而且每个绕组又可以有不同的联接。 接触器控制的双速电动机电气原理图 一、双速电动机简介 双速电动机属于异步电动机变极调速，是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。 根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，
同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的。这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机。 此图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法，磁极对数从p＝2变为p=1。 ∴转速比＝2／1＝2 二、控制电路分析 1、合上空气开关QF引入三相电源 2、按下起动按钮SB2，交流接触器KM1线圈回路通电并自锁，KM1主触头闭合，为电动机引进三相电源，L1接U1、L2接V1、L3接W1;U2、V2、W2悬空。电动机在△接法下运行，此时电动机p=2、n1＝1500转／分。 3、若想转为高速运转，则按SB3按钮，SB3的常闭触点断开使接触器KM1线圈断电，KM1主触头断开使U1、V1、W1与三相电源L1、L2、L3脱离。其辅助常闭触头恢复为闭合，为KM2线圈回路通电准备。同时接触器KM2线圈回路通电并自锁，其常开触点闭合，将定子绕组三个首端U1、V1、W1连在一起，并把三相电源L1、L2、L3引入接U2、V2、W2，此时电动机在YY 接法下运行，这时电动机p=1，n1＝3000转／分。KM2的辅助常开触点断开，防KM1误动。 4、FR1、FR2分别为电动机△运行和YY运行的过载保护元件。 5、此控制回路中SB2的常开触点与KM1线圈串联，SB2的常闭触点与KM2线圈串联，同样SB3按钮的常闭触点与KM1线圈串联，SB3的常开于KM2线圈串联，这种控制就是按钮的互锁控制，保证△与YY两种接法不可能同时出现，同时KM2辅助常闭触点接入KM1线圈回路，KM1辅助常闭触点接入KM2线圈回路，也形成互锁控制。
