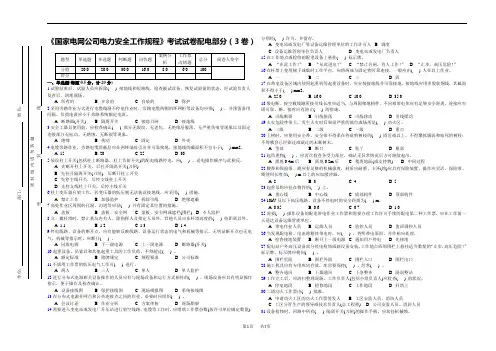

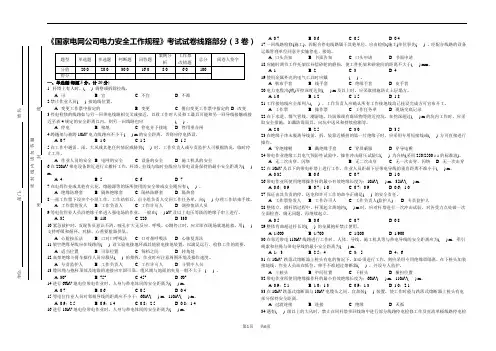

《国家电网公司电网建设安全工作规程》线路部分试卷（3卷）
一、选择题(每题0.5分，计10分)
1.平臂抱杆组塔，抱杆应有良好的接地装置，接地电阻不得大于( ) Ω。 A. 4； B. 8； C. 10； D. 20
2.钢丝绳端部用绳卡固定连接时，绳卡间距不应小于钢丝绳直径的( ) 倍。 A. 3； B. 6； C. 5； D. 4
3.下列选项不符合作业监护规定的是( ) 。
A. 作业负责人要及时纠正作业人员的不安全行为；
B. 根据现场安全条件、施工范围和作业的需要，增设专责监护人，并明确其监护内容；
C. 专责监护人不得兼做其他工作；
D. 专责监护人需长时间离开作业现场时，可以指派专人代替
4.不停电跨越作业，跨越电气化铁路时，跨越架与接触网的最小安全距离，应满足( ) kV 电压等级的有关规定。 A. 10； B. 35； C. 110； D. 220
5.索道运输，牵引设备卷筒上的钢索至少应缠绕( ) 圈。 A. 4； B. 5； C. 3； D. 2
6.人力放线领线人应由技工担任，并随时注意( ) 信号。 A. 前后； B. 前方； C. 后方； D. 上下
7.绝缘操作杆在操作额定电压为220kV 的带电线路时，最短有效绝缘长度为( ) m 。 A. 1.1； B. 1.3； C. 2.1； D. 2.0 8.模板木杆支撑宜选用长料，同一柱的联结接头不宜超过( ) 个。 A. 2; B. 3； C. 4； D. 5 9.下列选项不符合焊接与切割规定的是( ) 。 A. 焊接与切割的作业场所应有良好的照明； B. 焊接作业人员衣着不得敞领卷袖；
C. 作业人员在观察电弧时，应使用带有滤光镜的头罩或手持面罩；
D. 焊接或切割作业现场存在火灾隐患时要安排专人进行防护
10.构支架吊装作业，吊件离地面约( ) njm 时，应停止起吊，全面检查确认无问题后，方可继续，起吊应平稳。
A. 100；
B. 150；
C. 200；
D. 250 11.已签发或批准的作业票应由( ) 收执，签发人宜留存备份。
A. 作业负责人；
B. 专责监护人；
C. 技术负责人；
D. 安全负责人
12.合成纤维吊装带、棕绳(麻绳)和化纤绳(迪尼玛绳)等应选用符合标准的合格产品，禁止( ) 使用。 A. 超载； B. 满载； C. 90%以上负荷； D. 80%以上负荷 13.下列选项不符合起重作业规定的是( ) 。
A. 利用限位装置代替操纵机构时注意控制荷载；
B. 在起重臂、吊钩、平衡重等转动体上应标以鲜明的色彩标志；
C. 操作人员应按规定的起重性能作业，禁止超载；
D. 起重作业应由专人指挥，分工明确
14.装设个人保安线时，应( ) ,且接触良好、连接可靠。 A. 先接导线端，后接接地端； B. 先接接地端，后接导线端； C. 先接上端，后接下端； D. 先接下端，后接上端
15.凡在距坠落高度基准面( ) m 及以上有可能坠落的高度进行的作业均称为高处作业。 A. 2； B. 1.0； C. 1.7； D. 1.5 16.个人保安线应用多股软铜线,其截面不得小于( ) mm. A. 13； B. 14； C. 15； D. 16 17.装饰施工中，当墙面刷涂料高度超过1.5m 时，应搭设( ) 。 A. 硬质围栏； B. 防护网； C. 操作平台； D. 脚手架 18.器材应按规定堆放，绝缘子应包装完好，堆放高度不宜超过( ) m 。 A. 3.5； B. 2； C. 2.5； D. 3.0 19.插入式振动器作业时，振动器软管的弯曲半径不得小于( ) mm 。 A. 300； B. 400； C. 500； D. 450 20.脚手架的( ) 宽度不应小于lm ，坡度不应大于1:3,斜道上按每隔250?300mm 设置一根厚度为20?30mm 的防滑木条。
A. 上下通道；
B. 运输通道；
C. 人形通道；
D. 人行斜道 二、多选题(每题1分，计20分)
21.高处作业的平台、走道、斜道等应装设( ) 。 A. 不低于1.2m 高的护栏； B. 180mm 高的挡脚板； C. 不低于1.0m 高的护栏； D. 120mm 高的挡脚板 22.钢丝绳(套)有下列情况之一者，应报废或截除( ) 。 A. 绳股挤出、断裂； B. 钢丝绳未上油保养； C. 钢丝绳受
化学介质的腐蚀外表出现颜色变化；
D. 钢丝绳的弹性显著降低，不易弯曲，单丝易折断 23.搭设脚手架,脚手架钢管的选材应满足的要求有( ) 。 A. 脚手架钢管宜釆用斜8X3.5mm 的钢管; B. 脚手架钢管宜釆用￠48.3X3.5mm 的钢管； C. 横向水平杆最大长度不超过2.2m ； D. 其他杆最大长度不超过6.5m
24.合成纤维吊装带使用前应对吊带进行试验和检查，下列选项正确的是( ) 。 A. 所需标识已经丢失或不可辨识，应立即停止使用； B. 吊装不得拖拉、打结使用； C. 可以长时间悬吊货物； D. 损坏严重者应做报废处理
25.起重设备的吊索具和其他起重工具应按出厂( ) 的规定使用，不准超负荷使用。 A. 宣传材料； B. 包装箱标识； C. 说明书； D. 铭牌 26.水上运输时，入舱的物件应放置平稳，( ) 的物件应绑扎牢固。
单位： 部门： 姓名： 密 封 线 内 请 勿 答 题 密 封 线
A. 易滚；
B. 易滑；
C. 易漏；
D. 易倒
27.土石方施工釆用挖掘机开挖时应遵守的规定有( ) 。
A. 应避让作业点周围的障碍物及架空线；
B. 禁止人员进入挖斗内，禁止在伸臂及挖斗下面通过或逗留；
C. 暂停作业时,应将挖掘机熄火；
D. 挖掘机作业时，在同一基坑内不应有人员同时作业
28.电动工器具使用前应检查的事项有( ) 。
A. 外壳、手柄无裂缝、无破损；
B. 保护接地线或接零线连接正确、牢固；
C. 机械防护装置完好；
D. 是否有检测标识
29.起重吊装作业，起重指挥信号应( ) 。
A. 简明；
B. 统一；
C. 畅通；
D. 准确
30.搭设脚手架，木脚手板的选材应满足的要求有( ) 。
A. 木脚手板应用50mm厚的杉木或松木板制作；
B. 宽度以200?300mm为宜；
C. 长度以不超过6m为宜；
D. 距板的两端80mm处应用镀锌铁丝箍绕2?3圈或用铁皮钉牢
31.跨越不停电线路架线施工应在良好天气下进行，遇( ) 、雪、霜，相对湿度大于85%或5级以上大风天气时，应停止作业。
A. 雷电；
B. 雨；
C. 雾；
D. 4级风
32.电缆盘吊装时，应根据电缆盘的( ) 等情况选择合适的吊装方式。
A. 规格；
B. 材质；
C. 结构；
D. 厂家
33.水上运输前，应根据( ) 等制定合理的运输方案。
A. 水运路线；
B. 船舶状况；
C. 装卸条件；
D. 人员数量
34.导线、地线升空作业应遵守( ) 规定。
A. 应与紧线作业密切配合并逐根进行；
B. 升空场地在山沟时，升空的钢丝绳应有足够长度；
C. 宜用人力压线；
D. 压线滑车应设控制绳
35.汽车式起重机起吊作业应在起重机的( ) 进行。
A. 前向;
B. 侧向；
C. 任何方向；
D. 后向
36.索道架设应按( ) 因素精确计算索道架设弛度。
A. 索道设计运输能力；
B. 选用的承力索规格；
C. 支撑点高度和高差；
D. 跨越物高度和索道档距
37.起重机械吊装作业，吊件吊起100mm后应暂停，检查( ) ，确认无误后方可继续起吊。
A. 起重系统的稳定性
B. 制动器的可靠性；
C. 物件的平稳性；
D. 绑扎的牢固性
38.下列对起重机操作人员描述正确的是( ) 。
A. 起重机械操作人员应持证上岗；
B. 非操作人员禁止进入操作室；
C. 操作人员应按规定的起重性能作业，禁止超载；
D. 当信号不清或错误时，操作人员可拒绝执行
39.土石方施工时，挖掘施工区域应设措施有( ) 。
A. 围栏；
B. 减速带；
C. 安全标志牌；
D. 夜间应挂警示灯
40.直升机组塔应遵守( ) 规定。
A. 应由有经验的人员在起降区域担任现场指挥；
B. 作业期间，地面作业人员应做好防静电措施；
C. 就位塔段安装固定后，直升机应加速上升；
D. 吊件对接就位过程中，对接面作业人员应釆取安全防护措施
三、判断题(每题1分，计20分)
41.动火作业间断或终结后，应清理现场，方可离开。( )
42.安全工器具应设专人管理；收发应严格履行验收手续，并按照相关规定和使用说明书检查、使用、试验、存放和报废。( )
43.开挖基坑应有可靠的扶梯或坡道，作业人员不得攀登挡土板支撑上下，不得在基坑内休息。( )
44.移动梯子时，梯子上的工作人员应抓稳抓牢。( )
45.个人保安线作为预防感应电使用，特殊情况下可以代替工作接地线。( )
46.安全绳连接器表面光滑，无裂纹、褶皱，边缘圆滑无毛刺，无永久性变形和活门失效等现象。( )
47.任何人员进入生产、施工现场均应正确佩戴安全帽。( )
48.跨越架拆除施工，将跨越架整体推倒时，严禁倒向被跨越物侧。( )
49.绞磨和卷扬机应放置平稳，锚固应可靠，并应有防滑动措施。受力前方不得有人。( )
50.不停电跨越作业，跨越档两端铁塔的附件安装应进行二道防护，即釆用包胶钢丝绳将导线圈住并挂于横担上。( )
51.拆卸钢管及更换模具时，操作人员不得戴手套，以防卷入磨具内。( )
52.整体组立杆塔，抱杆脱帽时，杆塔应及时带上反向临时拉线，并应随电杆起立适度收紧。( )
53.电焊机一次侧电源线不得超过5m，二次侧引出线不得超过40m。( )
54.使用中的氧气瓶与乙炔气瓶应垂直放置并固定起来，氧气瓶与乙炔气瓶的距离不得小于5m。 ( )
55.跨越施工复测跨越点断面图时，应考虑复测季节与施工季节环境温度的变化。( )
56.禁止作业人员利用起重机吊钩上升或下降。禁止用起重机械载运人员。( )
57.插接的环绳或绳套，其插接长度应不小于钢丝绳直径的15倍，且不得小于200mm。( )
58.滑车的缺陷应及时焊补补强。( )
59.卸扣不得处于吊件的转角处，不得横向受力。( )
60.人工展放电缆、穿孔或穿导管时，作业人员手握电缆的位置应与孔口保持适当距离。( )
四、填空题(每题1分，计15分)
61.高海拔地区施工的作业人员应体检合格，并经适应后，方可参加施工。
62.使用悬索跨越架时，绝缘网伸出被保护的电力线外长度不得小于m。
63.涉及运行电缆的改扩建工程，停电作业应填用电力电缆工作票。
64.不停电跨越作业，跨越档两端铁塔上的放线滑轮均应釆取保护措施，放线前所有铁塔接地装置应安装完毕并接地可靠。
65.倒落式人字抱杆整体组立铁塔时，其根部应安装。
66.座地摇(平)臂抱杆采取单侧摇臂起吊构件时，对侧摇臂及起吊滑车组应作为平衡拉线。
67.电缆盘放置时应立放，并釆取防止措施。
68.照明装置采用金属支架时，支架应稳固，并采取或接零保护。
69.起重机械吊索与物件的夹角宜釆用45°?60°,且不得小于30°或大于。
70.起重机行驶和作业的场地应保持平坦坚实，其车轮、支腿与沟、坑边缘的距离小于倍时应釆取防倾倒、防坍塌措施。
71.流动式起重机，长期或频繁地靠近架空线路或其他带电体作业时，应釆取措施。
72.混凝土养护釆用炭炉保温时，棚内应配置足够的消防器材，人员进棚前，应釆取措施，防止一氧化碳中毒。
73.装饰施工时不得将梯子搁在楼梯或上作业。
74..起吊横梁时，在吊点处应对吊带或钢丝绳釆取措施，并应在横梁两端分别系控制绳，控制横梁方位。
75.运输易燃、易爆等危险物品，应按当地的有关规定申请，经批准后方可进行。
五、简答题(每题3.5分，计21分)
76.人力及机械牵引放线，导线、地线(光缆)被通道内障碍物卡住，处理时应注意哪些安全事项？
77.内悬浮内(外)拉线抱杆分解组塔，抱杆承托绳绑扎点设置有哪些主要规定？78.安全工器具符合哪些条件即予以报废？
79.对自制的汽车吊高处作业平台有哪些要求？
80.焊接或切割作业结束后应注意哪些安全事项？
81.现场勘察应察看的主要内容有哪些？
六、案例分析题(每题分4+4+5计分)
82.案例52011年，XX220kV工程，XX电力建设公司将工程的地下电缆施工分包给具有专业资质的XX公司。12月21日，分包单位林XX、张X和高X进行电缆竖井井下作业，该竖井深度达12m，林XX担任专责监护人。8时15分，三人到达现场，开始在地面设置安全围栏，此时林XX发现防毒面罩等器具未带全，便回仓库去拿。8时35分，井盖打开，张X下井，高X则继续留在地面整理工具、材料。8时45分，高X听到井下的张X轻声呼救，意识到可能出事了，便立即向井下爬去。9时许，林XX回来，佩戴防毒面具下井后发现张X和高X己经晕倒在井内，随即报警。事故造成张X死亡、高X受伤。请分析本案例中作业人员违反了电网建设《安规》哪些规定？
83.案例6XX建筑公司承接XX220kV新建变电站工程土建施工。2014年5月6日，施工班组进行主变压器事故油池土方机械开挖作业，图纸设计深度为标高~4.5m,土质为一般软性黏土。施工方案中只对挖掘机运土石方法和挖土分层深度进行了规定，技术员对现场施工人员进行了交底，现场按照要求进行放坡，比例设定在1:1.00。作业过程中，挖掘机从基坑边缘械通过时，造成土方西侧坍塌，接近3m髙的堆土顺着坍塌部位一并进入坑内，导致坑内两名清坑人员当场被掩埋，造成其二人重伤。请分析本案例中作业人员违反了电网建设《安规》哪些规定？84.案例12009年12月，XX送变电工程公司对运行的220kVXX线进行停电改造，加装导线防舞装置和更换地线。施工三组负责停电后的验电、挂接地线。25日8时30分，现场负责人李XX接到己停电许可命令，安排人员上杆进行验电。因计划到货的验电器及绝缘用具未按期送到，项目部紧急联系当地供电公司借用一副220kV验电器，现场未对验电器进行试验，高空作业人员刘X、王XX、张XX便佩戴普通劳保手套对停电线路进行验电。验电结束后，在负责人李XX许可下开始挂接地线。8时55分，因A相导线侧接地线夹具失效，刘X直接用手将接地线缠绕在导线上，线路上的感应电通过接地线击中刘X左胸靠近心脏部位，在送医院途中死亡。请分析本案例中作业人员违反了电网建设《安规》哪些规定？
参考答案：
一、选择题(每题分，计分)
1.A
2.B
3.D
4.B
5.B
6.A
7.C
8.A
9.D
10.A
11.A
12.A
13.A
14.B
15.A
16.D
17.C
18.B
19.C
20.D
二、多选题(每题分，计分)
21.AB
22.ACD
23.BCD
24.ABD
25.CD
26.ABD
27.ABD
28.ABCD
29.ABC
30.ABCD
31.ABC
32.ABC
33.ABC
34.ABD
35.BD
36.ABCD
37.ABCD
38.ABCD 39.ACD
40.ABD
三、判断题(每题分，计分)
41.错误
改正：动火作业间断或终结后，应清理现场，确认无残留火种后，方可离开。
42.正确
43.正确
44.错误
改正：禁止人在梯子上时移动梯子，禁止上下抛递工具、材料。
45.错误
改正：个人保安线仅作为预防感应电使用，不得以此代替工作接地线。
46.正确
47.正确
48.错误
改正：钢管、木质、毛竹跨越架应自上而下逐根拆除，不得上下同时拆架或将跨越架整体推倒。
49.正确
50.正确
51.错误
改正：拆卸钢管及更换模具时，操作人员应戴手套、以防毛刺伤手。
52.错误
改正：整体组立杆塔，抱杆脱帽时，杆塔应及时带上反向临时拉线(即后方临时拉线)，并应随电杆起立适度放出。
53.错误
改正：电焊机一次侧电源线不得超过5m，二次侧引出线不得超过30m。
54.正确
55.正确
56.正确
57.错误
改正：插接的环绳或绳套，其插接长度应不小于钢丝绳直径的15倍，且不得小于300mm。
58.错误
改正：滑车的缺陷不得焊补。
59.正确
60.正确
四、填空题(每题分，计分)
61.习服
62.10
63.第一种
64.接地
65.塔脚铰链
66.收紧
67.滚动
68.接地
69.120°
70.1.2
71.隔离防护
72.通风
73.斜坡
74.防磨损
75.公安部门
五、简答题(每题分，计分)
76.答：(1)导线、地线(光缆)被障碍物卡住时，作业人员应站在线弯的外侧。
(2)应使用工具处理，不得直接用手推拉。
77.答：(1)承托绳的悬挂点应设置在有大水平材的塔架断面处，若无大水平材时应验算塔架强度，必要时应釆取补强措施。
(2)承托绳应绑扎在主材节点的上方。
(3)承托绳与主材连接处宜设置专门夹具，夹具的握着力应满足承托绳的承载能力。
(4)承托绳与抱杆轴线间夹角不应大于45°。
78.答：安全工器具符合下列条件之一者，即予以报废：
(1)经试验或检验不符合国家或行业标准的。
(2)超过有效使用期限，不能达到有效防护功能指标的。
(3)外观检查明显损坏影响安全使用的。
79.答：自制的汽车吊高处作业平台，应经计算、验证，并制定操作规程，经施工单位分管领导批准后方可使用。使用过程中应定期检查、维护与保养，并做好记录。
80.答：焊接或切割作业结束后，应切断电源或气源，整理好器具，仔细检查作业场所周围及防护设施，确认无起火危险后方可离开。
81.答：现场勘察应察看施工作业现场周边有无影响作业的建构筑物、地下管线、邻近设备、交叉跨越及地形、地质、气象等作业现场条件以及其他影响作业的风险因素，并提出安全措施和注意事项。
六、案例分析题(每题分，计分)
82.答：(1)监护人离开现场，作业人员未停止危险作业。
(2)施工人员未对电缆井进行通风和气体检测便下井作业，违反了“先通风、再检测、后作业”的原则。
(3)施工人员在有限空间作业场所作业，未使用防毒面罩、呼吸器具等安全用具。
(4)发现事故后，施工人员盲目施救。
83.答：(1)一般软性黏土放坡比例1:1.00不妥，应为1:1.50或更缓。
(2)施工方案存在漏洞，未对大型机械的停放、行走做明确规定。
(3)挖掘机作业时，在基坑内有人进行作业。
(4)基坑边堆土高度过高，超过1.5m。
84.答：(1)验电前，未将验电器先在有电设备上试验，确认良好方可使用。
(2)操作人员未戴绝缘手套、未穿绝缘鞋。
(3)接地线夹具损坏后，未进行更换或维修。
(4)接地线用缠绕方式连接在导线上。
(5)作业负责人(监护人)未及时发现和制止作业人员的违章操作。
