钛酸锂材料的结构特点
Li4Ti5012是一种由金属铿和低电位过渡金属钦的复合氧化物，属于AB2X4系列，它可以被描述成尖晶石固溶体。
其空间点群为Fd3m空间群，晶胞参数a为0.836nm，为不导电的白色晶体，在空气中可以稳定存在。结构类似于反尖晶石:在一个晶胞中，32个氧负离子O2.按立方密堆积排列，占总数3/4的铿离子Li+被四个氧离子紧邻作正四面体配体嵌入空隙，其余的锂离子和所有钛离子Ti4+(原子数目1:5)被六个氧离子紧邻作正八面体配体嵌入空隙，因此其结构可以表示为
Li[Li1/3Ti5/3]O4，Li4Ti5012稳定致密的结构可以为有限的锂离子提供进出的通道。Li4Ti5012固有的电子电导率为10-9S/CM
钛酸锂负极材料
钛酸锂材料理论比容量为175 mAh g-1，实际比容量大于160mAh g-1。钛酸锂材料有独特的优势如：
1 具有循环寿命长，高稳定性能；
2. 放电平台可达1.55V；
3 Li4Ti5O12 是一种“零应变材料”，锂离子具有很好的迁移性。
4. 这种零应变材料使其在锂电池负极材料中倍受关注。
钛酸锂产品的技术指标:
项目
单位
测量值
检查械器型式
D10
μm
0.63
Malvern Instruments Ltd
MASTERSIZER2000
D50
μm
1.44
D90
μm
2.43

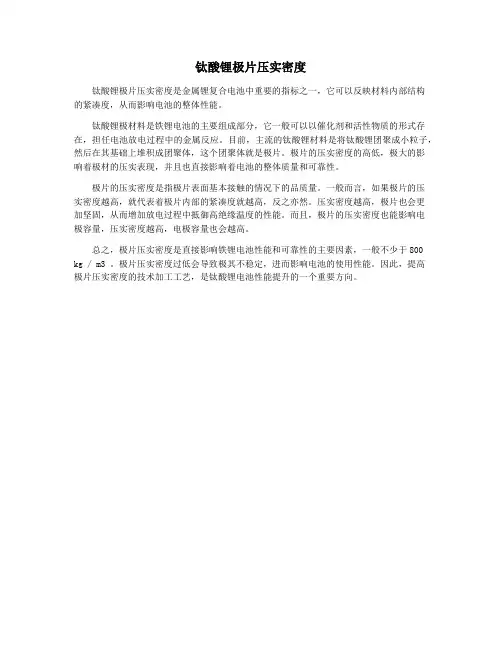

振实密度
g/ml
1.68
Quantachrome UPYC1000
首次容量
mAh/g
166.34
半电池测试柜
首次效率
%
98
钛酸锂材料的优点
1、它为零应变材料，循环性能好;
2、放电电压平稳，而且电解液不致发生分解，提高锂电池安全性能;
3、与炭负极材料相比，钛酸锂具有高的锂离子扩散系数(为2
*10-8cm2/s)，可高倍率充放电等。
4、钛酸锂的电势比纯金属锂的高，不易产生锂晶枝，为保障锂电池的安全提供了基础。
第二章：室内技术构成 第一节：室内装饰材料的构成： 一材料的物理特性： 1材料的物理特性 a声学特性； 主要指吸音特性：内部呈孔状，材质较松软 常用吸音材料：木质吸音板、矿棉吸音板、布艺吸音板、陶瓷蜂窝吸音板、聚酯纤维吸音板、吸声软包等等 槽木吸音板：是一种在密度板的正面开槽、背面穿孔的狭缝共振吸声材料。常用于墙面或天花装饰。 产品结构 芯材：15mm或18mm厚的MDF板材。木质吸音板通常用密度为720kg/cu.m的二级MDF 板料做成,亦可根据用户要求使用一级的MDF板料。 饰面：三聚氰胺涂饰层，请按公司色卡选择，真木皮饰面，可按客户要求选择木皮和油漆及颜色。 吸声薄毡：颜色为黑色，粘贴在吸声板背面，具防火吸声性能。 板条宽度：128mm或按照客户要求订做。 板条长度：最长2440mm或按客户要求订做。 允许公差：宽度为0.1MM，长度为2MM。 拼版: 板条长边根据实际需要做成90度角的企口和凹口来拼接。 产品特点 科技产业——多种材质根据声学原理，合理配合，具有出色的降噪吸音性能，对中、高频吸音效果尤佳。 艺术产品——既有天然木质纹理，古朴自然；亦有体现现代节奏的明快亮丽的风格，产品的装饰性极佳，可根据需要饰以天然木纹、图案等多种装饰效果，提供良好的视觉享受。 环保产品——所有材料符合国家环保标准，甲醛含量极低，产品还具有天然木质的芳香。具有木质最高的防火等级B1。这点己通过国家权威部门检测通过。 安装简易——标准化模块设计，采用插槽、龙骨结构，安装简便、快捷。 产品用途 槽木吸音板适用于歌剧院，影剧院，录音室，录音棚，播音室，试音室，电视台，电台，商务办公厅，多功能厅，会议室，演播厅，音乐厅，大礼堂，体育馆，琴房，学校，休闲娱乐城，酒店，ｋｔｖ，ｂａｎｄ房，机房，厂房，高级别墅或家居生活等对声学要求较严格的场所。 孔木吸音板:孔木吸音板是一种在密度板的正面，背面都开圆孔的结构吸声材料；不仅具有传统装饰隔热、防火、防尘、质轻、不改性、不腐烂等特点，更具有吸音效果佳、强度高、装饰性好、施工方便、环保性能优等特点；该产品填补装饰行业中高档吸声板材料的空白，使业主和设计师在选用声学材料时有了更多的选择，顺应了现代装修中回归自然、崇尚木质感觉的潮流。 吸音板的应用：
产品结构设计概述 第1版 目录 1. 设计流程 (2) 2. 设计方案 (3) 2.1. 建模 (3) 2.1.1. 建立文件夹 (3) 2.1.2. 选择基础文件路径 (4) 2.1.3. 选择新建模型路径 (5) 2.1.4. 编辑 (6) 2.1.5. 建立模型 (7) 2.2. 调整外形及尺寸 (7) 2.3. 分析计算 (7) 2.4. 写设计方案 (7) 3. 详细设计 (8) 3.1. 调整模型 (8) 3.2. 更新模型属性 (8) 3.2.1. 导入模型 (9) 3.2.2. 删除模型 (9) 3.2.3. 导入模型属性&导入属性列表 (9) 3.2.4. 更新模型属性 (10) 4. 工程图 (11) 4.1. 调整工程图 (11) 4.2. 工程图转换 (11) 4.2.1. 导入DXF格式图纸 (11) 4.2.2. 转为dwg格式图纸 (12) 5. 明细表 (13) 5.1. 选择整件图纸 (13) 5.2. 导入整件明细 (13) 5.3. 导入部件明细 (14) 5.4. 保存明细表 (14) 6. 批量打印 (16) 7. 发图 (17) 7.1. 设置发图单位 (17) 7.2. 导入图纸名称 (17) 7.3. 生成发图登记表 (18) 7.4. 发放表排序 (18) 根据公司实际应用情况开发设计， 不适用于外部环境
产品设计流程及方法 东方科技·结构室 2014-7-9 产品是一个企业的核心之一，产品质量关系到企业的持久发展。“低成本、周期短、高质量”是企业对产品的要求。三者之间存在相互的关联，在出厂前，成本主要包括设计成本、采购成本、制造成本及装配成本。其中，采购成本在短周期内是比较固定的，随着量的增加会呈逐步减少的趋势。制造、装配成本与设计相关，设计不同会产生成本的差异。周期也主要包括设计周期、采购周期、制造及装配周期，随着ERP系统的上线，对采购周期的缩短提供了有利条件，制造、装配周期也与设计相关。质量包括产品的可靠性、准确性，可靠性由设计者决定，准确性由制造装配者决定。对于新产品或者白图，设计与成本、周期、质量都相关，设计周期短会降低设计成本，会有更多时间关注产品质量。所以，设计是产品的核心。 我们做任何事情都有一定的方法及次序，把这种方法总结出来便成为流程。不同的流程对事情的处理速度千差万别，因此需要有一种统一的流程，大家都按这种流程工作，会产生最大的效益。 在实际工作中，技术含量较高的工作包括：系统结构布局，性能分析（散热分析、结构强度分析、模态分析、电磁分析等），模型设计优化，工程图及要求。重复性较多的工作包括：建立模型（修改名称、模型替换等），修改模型属性，工程图转换，生成明细表，图纸打印，图纸发放表。两者合起来，就组成了产品的设计流程。 重复性的工作占整个设计流程的一半以上，并且给设计者带来沉重的负担，增加了设计周期及成本。很多软件都考虑到了这一点，所以都设置了跟VB的接口程序，来满足企业对软件二次开发的要求，称为VBA（Visual Basic for Applications）。通过VBA开发的程序，设计者可以实现上述工作的自动化。因此，实现了工作 中使用软件的自动化后，工作效率将得到大幅提高，工作强度将得到很大降低。 下面在设计流程的基础上，讲解VBA程序的使用方法，设计者需要在学习VBA程序的同时，了解设计流程。
《材料结构与性能》习题 第一章 1、一 25cm长的圆杆，直径 2.5mm，承受的轴向拉力4500N。如直径拉细成 2.4mm，问： 1)设拉伸变形后，圆杆的体积维持不变，求拉伸后的长度； 2)在此拉力下的真应力和真应变； 3)在此拉力下的名义应力和名义应变。 比较以上计算结果并讨论之。 2、举一晶系，存在S14。 3、求图 1.27 所示一均一材料试样上的 A 点处的应力场和应变场。 4、一陶瓷含体积百分比为95%的 Al 2O（3 E=380GPa）和 5%的玻璃相（ E=84GPa），计算上限及下限弹性模量。如该陶瓷含有5%的气孔，估算其上限及下限弹性模量。 5、画两个曲线图，分别表示出应力弛豫与时间的关系和应变弛豫和时间的 关系。并注出： t=0,t= ∞以及 t= τε（或τσ）时的纵坐标。 6、一 Al 2O3晶体圆柱（图1.28 ），直径 3mm，受轴向拉力 F ，如临界抗剪强度τ c=130MPa，求沿图中所示之一固定滑移系统时，所需之必要的拉力值。同时 计算在滑移面上的法向应力。
第二章 1、求融熔石英的结合强度，设估计的表面能为 1.75J/m 2；Si-O 的平衡原子间距为 1.6 ×10-8 cm；弹性模量值从60 到 75GPa。 2、融熔石英玻璃的性能参数为：E=73GPa；γ =1.56J/m 2；理论强度。如材料中存在最大长度为的内裂，且此内裂垂直于作用力的方向，计算由此而导致的强度折减系数。 3、证明材料断裂韧性的单边切口、三点弯曲梁法的计算公式： 与 是一回事。
4、一陶瓷三点弯曲试件，在受拉面上于跨度中间有一竖向切口如图 2.41所示。如果 E=380GPa，μ =0.24 ，求 KⅠc值，设极限载荷达50 ㎏。计算此材料的断裂表面能。 5、一钢板受有长向拉应力350 MPa，如在材料中有一垂直于拉应力方向的 中心穿透缺陷，长 8mm（=2c）。此钢材的屈服强度为 1400MPa，计算塑性区尺 寸 r 0及其与裂缝半长 c 的比值。讨论用此试件来求 KⅠc值的可能性。 6、一陶瓷零件上有以垂直于拉应力的边裂，如边裂长度为：①2mm；②0.049mm；③ 2μ m，分别求上述三种情况下的临界应力。设此材料的断裂韧性为 2 1.62 MPa〃m。讨论诸结果。 7、画出作用力与预期寿命之间的关系曲线。材料系ZTA陶瓷零件，温度在 2 ，慢裂纹扩展指数-40 ，Y 取π 。设保 900℃， KⅠc为 10MPa〃m N=40，常数 A=10 证实验应力取作用力的两倍。 8、按照本章图 2.28 所示透明氧化铝陶瓷的强度与气孔率的关系图，求出经验公式。 9、弯曲强度数据为： 782，784，866，884，884，890，915，922，922，927，942， 944，1012 以及 1023MPa。求两参数韦伯模量数和求三参数韦伯模量数。 第三章 1、计算室温（ 298K）及高温（ 1273K）时莫来石瓷的摩尔热容值，并请和安杜龙—伯蒂规律计算的结果比较。 2、请证明固体材料的热膨胀系数不因内含均匀分散的气孔而改变。
ABC是什么ABS树脂吧！ 一、PBT:聚对苯二甲酸丁二醇酯 聚对苯二甲酸丁二醇酯，英文名polybutylece terephthalate（简称PBT），属于聚酯系列，是由丁二醇glycol)与对苯二甲酸(PTA)或者对苯二甲酸酯(DMT)聚缩合而成，并经由混炼程序制成的乳白色半透明到不透明、结晶型热塑性聚酯树脂。与PET一起统称为热塑性聚酯，或饱和聚酯。 PBT理化特性 PBT为乳白色半透明到不透明、结晶型热塑性聚酯。具有高耐热性、韧性、耐疲劳性，自润滑、低摩擦系数，耐候性、吸水率低，仅为%，在潮湿环境中仍保持各种物性（包括电性能），电绝缘性，但体积电阻、介电损耗大。耐热水、碱类、酸类、油类、但易受卤化烃侵蚀，耐水解性差，低温下可迅速结晶，成型性良好。缺点是缺口冲击强度低，成型收缩率大。故大部分采用玻璃纤维增强或无机填充改性，其拉伸强度、弯曲强度可提高一倍以上，热变形温度也大幅提高。可以在140℃下长期工作，玻纤增强后制品纵、横向收缩率不一致，易使制品发生翘曲。 PBT加工工艺 PBT又可称为热塑性聚酯塑料，为适用于不同加工业者使用，一般多少会加入添加剂，或与其它塑料掺混，随着添加物比例不同，可制造不同规格的产品。由于PBT具有耐热性、耐候性、耐药品性、电气特性佳、吸水性小、光泽良好，广泛应用于电子电器、汽车零件、机械、家用品等，而PBT产品又与PPE、PC、POM、PA等共称为五大泛用工程塑料。 PBT 结晶速度快，最适宜加工方法为注塑，其他方法还有挤出、吹塑、涂覆和各种二次加工成型，成型前需预干燥，水分含量要降至%。 PBT的注塑工艺特性与工艺参数的设定： PBT的聚合工艺成熟、成本较低，成型加工容易。未改性PBT性能不佳，实际应用要对PBT进行改性，其中，玻璃纤维增强改性牌号占PBT的70％以上。 1 PBT的工艺特性 PBT具有明显的熔点，熔点为225～235℃，是结晶型材料，结晶度可达40％。 PBT熔体的粘度受温度的影响不如剪切应力那么大，因此，在注塑中，注射压力对PBT熔体流动性影响是明显。 PBT在熔融状态下流动性好，粘度低，仅次于尼龙，在成型易发生“流延”现象。 PBT成型制品各向异性。PBT在高温下遇水易降解。 2 注塑机 选用螺杆式注塑机时。应考虑如下几点。 ①制品的用料量应控制在注塑机额定最大注射量的30％～80％。不宜用大注塑机生产小制品。 ②应选用渐变型三段螺杆，长径比为15～20，压缩比为～。 ③应选用自锁式喷嘴，并带有加热控温装置。 ④在成型阻燃级PBT时，注塑机的有关部件应经防腐处理。 3 制品与模具设计 ①制品的厚度不宜太厚，PBT对缺口很敏感，因此，制品的直角等过渡处应采用圆弧连接。 ②未改性PBT的成型收缩率较大，在％～％，模具要有一定的脱模斜度。 ③模具需要设排气孔或排气槽。
《材料结构与性能》课程论文 刚玉-尖晶石浇注料微结构参数控制及其强度、热震稳定性和抗渣性能研究 学生姓名：周文英 学生学号：201502703043 撰写日期：2015年11月
摘要 本文通过使用环境对耐火材料的要求，耐火材料与结构参数的分析，耐火材 料结构控制措施进展分析等方面总结了耐火材料的使用现状，并提出了下一步耐 火材料的改进措施。分别是：在基质中加入一定量的硅微粉，改变液相的粘度， 提高抗渣性；控制铝镁浇注料基质的粒径分布，使大颗粒含量一定保证其高温强度；使用球形轻骨料代替原来的致密骨料，提高气孔率，降低体积密度，提高能 源利用率，降低能耗。 关键词：铝镁浇注料；高温强度；抗渣性；热震稳定性 Abstract Requirements of the apply for fire resistance, analysis of refractory materials and structure parameters, current application and the promotion about the refractory are introduced in this paper. It included that: add some sillicon power into matrix in order to improve the viscosity of the liquid for abtaining better slag resistance; control the distribution of the particle in the matrix to ensure the high temperature strength; use spherical light aggregate instead of the original density aggregate to improve porosity and the rate of energy. Keywords:Alumina-Magnesia castable; high temperature strength; slag resistance; themal shock resistance.
5．孔:从利于模具加工方面的角度考虑，孔最好做成形状规则简单的圆孔，尽可能不要做成复杂的异型孔，孔径不宜太小，孔深与孔径比不宜太大，因细而长的模具型心容易断、变形。孔与产品外边缘的距离最好要大于1.5倍孔径，孔与孔之间的距离最好要大于2倍的孔径，以便产品有必要的强度。与模具开模方向平行的孔在模具上通常上是用型心（可镶、可延伸留）或碰穿、插穿成型，与模具开模方向不平行的孔通常要做行位或斜顶，在不影响产品使用和装配的前提下，产品侧壁的孔在可能的情况下也应尽量做成能用碰穿、插穿成型的孔。 6．凸台（BOSS）：凸台通常用于两个塑胶产品的轴－孔形式的配合，或自攻螺丝的装配。当BOSS不是很高而在模具上又是用司筒顶出时，其可不用做斜度。当BOSS很高时，通常在其外侧加做十字肋（筋），该十字肋通常要做1-2度的斜度，BOSS看情况也要做斜度。当BOSS和柱子（或另一BOSS）配合时，其配合间隙通常取单边0.05-0.10的装配间隙，以便适合各BOSS加工时产生的位置误差。当BOSS用于自攻螺丝的装配时，其内孔要比自攻螺丝的螺径单边小0.1-0.2(螺丝柱内径比螺丝公称直径小0.2~0.4mm)，以便螺钉能锁紧。如用M3.0的自攻螺丝装配时，BOSS的内孔通常做Ф2.60-2.80。 1)通常螺丝柱的外径是内径的两倍。但如果这种方式螺丝柱壁厚等於或超过胶料厚度而在表面产生 缩水纹及高成型应力。则螺丝柱的厚度应为胶料厚度的0.5~0.7此螺丝柱不能提供足够强度，可 以加加强筋，若柱位置接近边壁，则可用一条肋骨将边壁和柱相互连接来达到加强的效果。螺 丝柱尽可能的避免靠边，靠边柱容易造成表面缩水,螺丝盖的总高度不宜过高，通常是其直径的 1.5倍。 常用的螺丝柱、螺丝头沉台孔、螺丝头孔 螺丝螺丝柱外径螺丝柱内径沉台孔螺丝头孔 3.50 6.50 3.00 3.70 6.70 3.00 5.20 2.40 3.20 6.0 2.60 4.50 2.20 2.80 5.20 2.30 4.20 1.90 2.50 4.60 2.00 4.00 1.70 2.20 4.20 1.70 3.20 1.30 2.00 3.50 1.40 3.00 1.00 1.60 2.60 1.00 2.60 0.70 1.20 2.50 （现有螺丝： 半圆头尖头PA（10mmL) 2.5—2.6（螺纹外径）4.1—4.2（螺丝头外径）螺丝头高1.6 半圆头PA（L6mm) 2.5—2.6 3.8—3.9 1.8 PA（L6mm 1.9—2.0 2.4—2.5 1.5 KT（L8mm) 2.4—2.5 4.2—4.3 2（锥高）
常用塑胶材料特性 一、丙烯腈-丁二烯-苯乙烯（ABS）（乳白色半透明） 优点： 1.力学性能和热性能均好，乳白色半透明,硬度高，表面易镀金属 2.耐疲劳和抗应力开裂、冲击强度高 3.耐酸碱等化学性腐蚀 4.加工成型、修饰容易 缺点： 1.耐候性差 2.耐热性不够理想， 3.拉伸率底 主要应用范围：机器盖、罩，仪表壳、手电钻壳、风扇叶轮，收音机、电话和电视机等壳体，部分电器零件、汽车零件、机械及常规武器的零部件 改性的ABS共聚物： 将ABS加入PVC中，可提高其冲击韧性、耐燃性、抗老化和抗寒能力，并改善其加工性能； 将ABS与PC共混，可提高抗冲击强度和耐热性；以甲基丙烯酸甲酯替代ABS中丙烯腈组分，可制得MBS塑料，即通常所说的透明ABS。 ABS/NYLON 耐热及抗化学性、流动性佳、低温冲击性、低成本 主要用于汽车车身护板、引擎室零组件、连接器、动力工具外壳 ABS/PVC PVC增加防火性、降低成本ABS提供耐冲击性 主要用于家电用品零组件、事务机器零组件 ABS/PC 增加ABS耐热尺寸安定性、改善PC低温、后壁耐冲性、降低成本 主要用于打字机外壳、文字处理器、计算机设备之外壳、医疗设备零组件、小家电零组件、电子
器材零组件、汽车头灯框、尾灯外罩、食物餐盘 ABS/SMA 增加耐热性、流动性、涂装性佳 主要用于电子零组件、罩子、家电器材零组件 模具设计 1.排气 为防止在充模时出现排气不良、灼伤、熔接缝等缺陷，要求开设深度不大于0.04mm 的排气槽。 壁厚 0.8 mm至3.2 mm之间，典型的壁厚约在2.5mm左右，3.8以上需要结构性发泡。圆角 最小在厚度的25%，最适当半径在厚度的60%。 收缩率：0.4%-0.7%一般取0.5% 加强筋：高<3T 宽度0.5T 筋间距>2T 脱模角：0.5°-1.5° 支柱加强筋高度4T，可达支柱高度的90％,宽度0.5T，长度2T， 支柱：外经是内径2倍 具体公司和型号： 日本油墨化学工业公司 ABS\MBS TI-500A 透明级价格较高，主要用于要求流动性好、小而透明、性能和ABS一样的零件台达化学工业股份有限公司 ABS 8540T 阻燃级，耐冲击强度、射出成型用、高流动性、难燃性可达UL94 1/16“V-0 主要用于商用机器、信息产品、肉薄或形状复杂产品。 余姚四塑阻燃塑料厂
产品结构设计资料--金属材料 SPCC 一般用钢板，表面需电镀或涂装处理 SECC 镀锌钢板，表面已做烙酸盐处理及防指纹处理 SUS 301 弹性不锈钢 SUS304 不锈钢 镀锌钢板表面的化学组成------基材（钢铁），镀锌层或镀镍锌合金层，烙酸盐层和有机化学薄膜层。 有机化学薄膜层能表面抗指纹和白锈，抗腐蚀及有较佳的烤漆性。SECC的镀锌方法 热浸镀锌法： 连续镀锌法，成卷的钢板连续浸在溶解有锌的镀槽中； 板片镀锌法，剪切好的钢板浸在镀槽中，镀好后会有锌花。 电镀法: 电化学电镀，镀槽中有硫酸锌溶液，以锌为阳极，原材质钢板为阴极。 1-1产品种类介绍 1.品名介绍 材料规格后处
理镀层厚度 S A B C ＊ D ＊ E S for Steel A: EG （Electro Galvanized Steel）电气镀锌钢板---电镀锌一般通称JIS 镀纯锌 EG SECC （1）铅和镍合金合金EG SECC （2） GI (Galvanized Steel) 溶融镀锌钢板------热浸镀锌 非合金化 GI， LG SGCC （3） 铅和镍合金 GA， ALLOY SGCC （4） 裸露处耐蚀性2>3>4>1 熔接性2>4>1>3 涂漆性4>2>1>3 加工性1>2>3>4 B:所使用的底材
C (Cold rolled) : 冷轧 H (Hot rolled): 热轧 C：底材的种类 C：一般用 D：抽模用 E：深抽用 H：一般硬质用 D：后处理 M：无处理 C：普通烙酸处理---耐蚀性良好，颜色白色化 D：厚烙酸处理---耐蚀性更好，颜色黄色化 P：磷酸处理---涂装性良好 U：有机耐指纹树脂处理(普通烙酸处理)--- ---耐蚀性良好，颜色白色化，耐指纹性很好 A：有机耐指纹树脂处理(厚烙酸处理)---颜色黄色化，耐蚀性更好FX：无机耐指纹树脂处理---导电性 FS：润滑性树脂处理---免用冲床油
结构篇 塑料的外观要求：产品表面应平整、饱满、光滑，过渡自然，不得有碰、划伤以及缩孔等缺陷。产品厚度应均匀一致，无翘曲变形、飞边、毛刺、缺料、水丝、流痕、熔接痕及其它影响性能的注塑缺陷。毛边、浇口应全部清除、修整。产品色泽应均匀一致，表面无明显色差。颜色为本色的制件应与原材料颜色基本一致，且均匀； ?需配颜色的制件应符合色板要求。 ?上、下壳外形尺寸大小不一致，即面刮（面壳大于底壳）或底刮（底壳大于面 ?壳）。可接受面刮<0.15mm,可接受底刮<0.1mm。所以在无法保证零段差时，尽量 ?使产品：面壳>底壳。 ?一般来说，上壳因有较多的按键孔，成型缩水较大，所以缩水率选择较大， ?一般选0.5%，底壳成型缩水较小，所以缩水率选择较小，一般选0.4%。 结构设计的一般原则：力求使制品结构简单，易于成型；壁厚均匀；保证强度和刚度；根据所要求的功能决定其形状尺寸外观及材料，当制品外观要求较高时，应先通过外观造型在设计内部结构。 尽量将制品设计成回转体或对称形状，这种形状结构工艺性好，能承受较大的力，模具设计时易保证温度平衡，制品不以产生翘曲等变形。应考虑塑料的流动性，收缩性及其他特性，在满足使用要求的前提下制件的所有转角尽可能设计成圆角或用圆弧过渡。 塑料件设计要点 开模方向和分型线 每个塑料产品在开始设计时首先要确定其开模方向和分型线，以保证尽可能减少抽芯机构和消除分型线对外观的影响； 开模方向确定后，产品的加强筋、卡扣、凸起等结构尽可能设计成与开模方向一致，以避免抽芯减少拼缝线，延长模具寿命。 脱模斜度 脱模斜度的要点 脱模角的大小是没有一定的准则，多数是凭经验和依照产品的深度来决定。此外，成型的方式，壁厚和塑料的选择也在考虑之列。一般来讲，对模塑产品的任何一个侧壁，都需有一定量的脱模斜度，以便产品从模具中取出。脱模斜度的大小可在0.2°至数度间变化，视周围条件而定，一般以0.5°至1°间比较理想。具体选择脱模斜度时应注意以下几点: a. 取斜度的方向，一般内孔以小端为准，符合图样，斜度由扩大方向取得，外形以大端为
材料结构与性能（珍藏版） 一、何为金属键？金属的性能与金属键有何关系？ 二、试说明金属结晶时，为什么会产生过冷？ 三、结合相关工艺或技术说明快速凝固的组织结构特点。 四、画出铁碳合金相图，并指出有几个基本的相和组织？说明它们的结构和 性能特点。 五、说明珠光体和马氏体的形成条件、组织形态特征和性能特点。 六、试分析材料导热机理。金属、陶瓷和玻璃导热机制有何区别？将铬、 银、Ni-Cr合金、石英、铁等物质按热导率大小排序，并说明理由。 七、从结构上解释，为什么含碱土金属的玻璃适用于介电绝缘？ 八、列举一些典型的非线性光学材料，并说明其优缺点。 九、什么是超疏水、超亲水？超疏水薄膜对结构与表面能有什么要求？ 十、导致铁磁性和亚铁磁性物质的离子结构有什么特征？ 答案自测 特别重要的名词解释 原子半径：按照量子力学的观点，电子在核外运动没有固定的轨道，只是概率分布不同，因此对原子来说不存在固定的半径。根据原子间作用力的不同，原子半径一般可分为三种：共价半径、金属半径和范德瓦尔斯半径。通常把统和双原子分子中相邻两原子的核间距的一半，即共价键键长的一半，称作该原子的共价半径（r c）；金属单质晶体中相邻原子核间距的一半称为金属半径 （r M）；范德瓦尔斯半径（r V）是晶体中靠范德瓦尔斯力吸引的两相邻原子核间距的一半，如稀有气体。
电负性：Parr等人精确理论定义电负性为化学势的负值，是体系外势场不变的条件下电子的总能量对总电子数的变化率。 相变增韧：相变增韧是由含ZrO2的陶瓷通过应力诱发四方相（t相）向单斜相（m相）转变而引起的韧性增加。当裂纹受到外力作用而扩展时，裂纹尖端形成的较大应力场将会诱发其周围亚稳t-ZrO2向稳定m-ZrO2转变，这种转变为马氏体转变，将产生近4%的体积膨胀和1%-7%的剪切应变，对裂纹周围的基体产生压应力，阻碍裂纹扩展。而且相变过程中也消耗能量，抑制裂纹扩展，提高材料断裂韧性。 Suzuki气团：晶体中的扩展位错为保持热平衡，其层错区与溶质原子间将产生相互作用，该作用被成为化学交互作用，作用的结果使溶质原子富集于层错区内，造成层错区内的溶质原子浓度与在基体中的浓度存在差别。这种不均匀分布的溶质原子具有阻碍位错运动的作用，也成为Suzuki气团。
1、离子键及其形成的离子晶体陶瓷材料的特征。 答：当一个原子放出最外层的一个或几个电子成为正离子，而另一个原子接受这些电子而成为负离子，结果正负离子由于库仑力的作用而相互靠近。靠近到一定程度时两闭合壳层的电子云因发生重叠而产生斥力。这种斥力与吸引力达到平衡的时候就形成了离子键。此时原子的电中性得到维持，每一个原子都达到稳定的满壳层的电子结构，其总能量达到最低，系统处于最稳定状态。因此，离子键是由正负离子间的库仑引力构成。由离子键构成的晶体称为离子晶体。离子晶体一般由电离能较小的金属原子和电子亲和力较大的非金属原子构成。离子晶体的结构与特性由离子尺寸、离子间堆积方式、配位数及离子的极化等因素有关。 离子键、离子晶体及由具有离子键结构的陶瓷的特性有： A、离子晶体具有较高的配位数，在离子尺寸因素合适的条件下可形成最密排的结构； B、离子键没有方向性 C、离子键结合强度随电荷的增加而增大，且熔点升高，离子键型陶瓷高强度、高硬度、高熔点； D、离子晶体中很难产生自由运动的电子，低温下的电导率低，绝缘性能优良； E、在熔融状态或液态，阳离子、阴离子在电场的作用下可以运动，故高温下具有良好的离子导电性。 F、吸收红外波、透过可见波长的光，即可制得透明陶瓷。 2、共价键及其形成的陶瓷材料具有的特征。 答：当两个或多个原子共享其公有电子，各自达到稳定的、满壳层的状态时就形成共价键。由于共价电子的共享，原子形成共价键的数目就受到了电子结构的限制，因此共价键具有饱和性。由于共价键的方向性，使共价晶体不密堆排列。这对陶瓷的性能有很大影响，特别是密度和热膨胀性，典型的共价键陶瓷的热膨胀系数相当低，由于个别原子的热膨胀量被结构中的自由空间消化掉了。 共价键及共价晶体具有以下特点： A、共价键具有高的方向性和饱和性； B、共价键为非密排结构； C、典型的共价键晶体具有高强度、高硬度、高熔点的特性。 D、具有较低的热膨胀系数； E、共价键由具有相似电负性的原子所形成。 3、层状结构材料的各向异性。 答：层状结构中范德华力起着重要的作用，陶瓷的层状结构间有较强的若键存在使得层与层之间连接在一起。蒙脱石和石墨的结构层内键合类型不同于层间键合类型，因此材料显示出较高的各向异性。所有的这些层状结构的层与层之间很容易滑移，粘土矿物中的这种层状结构使它在有水的情况下容易发生塑性变形。 4、影响陶瓷材料密度的因素。 答：密度是指单位体积的质量，陶瓷材料的密度有四种表示方式，分别是：结晶学密度、理论密度、体积密度、相对密度。前三种在制作过程中没有形成气孔，在结构内的原子间只有间隙。陶瓷材料的密度主要取决于元素的尺寸，元素的质量和结构堆积的紧密程度。相对原子质量大的元素构成的陶瓷材料显示出较高的密度，如碳化钨、氧化铪等。金属键合和离子键合陶瓷中的原子形成紧密堆积，会使其密度比共价键键合陶瓷（较开放的结构）的密度更奥一些，如锆石英。 5、硬度所反映的材料的能力；静载荷压入法测定硬度的原理。
1、简述构成复合材料的元素及其作用 复合材料由两种以上组分以及他们之间的界面组成。即构成复合材料的元素包括基体相、增强相、界面相。 基体相作用：具有支撑和保护增强相的作用。在复合材料受外加载荷时，基体相一剪切变形的方式起向增强相分配和传递载荷的作用，提高塑性变 形能力。 增强和作用：能够强化基体和的材料称为增强体，增强体在复合材料中是分散相, 在复合材料承受外加载荷时增强相主要起到承载载荷的作用。 界面相作用：界面相是使基体相和增强相彼此相连的过渡层。界面相具有一定厚度，在化学成分和力学性质上与基体相和增强相有明显区别。在复 合材料受外加载荷时能够起到传递载荷的作用。 2、简述复合材料的基本特点 (1)复合材料的性能具有可设计性 材料性能的可设计性是指通过改变材料的组分、结构、工艺方法和工艺参数来调节材料的性能。显然，复合材料中包含了诸多影响最终性能、可调节的因素，赋予了复合材料的性能可设计性以极大的自由度。 ⑵ 材料与构件制造的一致性 制造复合材料与制造构件往往是同步的，即复合材料与复合材料构架同时成型，在采用某种方法把增强体掺入基体成型复合材料的同时?，通常也就形成了复合材料的构件。 (3)叠加效应 叠加效应指的是依靠增强体与基体性能的登加，使复合材料获得一?种新的、独特而又优于个单元组分的性能，以实现预期的性能指标。 (4)复合材料的不足 复合材料的增强体和基体可供选择地范围有限；制备工艺复杂，性能存在波动、离散性；复合材料制品成本较高。
3、说明增强体在结构复合材料中的作用能够强化基体的材料称为增强体。增强体在复合材料中是分散相。复合材料中的增强体，按几何形状可分为颗 粒状、纤维状、薄片状和由纤维编制的三维立体结构。喑属性可分为有机增强体 和无机增强体。复合材料中最主要的增强体是纤维状的。对于结构复合材料，纤 维的主要作用是承载，纤维承受载荷的比例远大于基体；对于多功能复合材料， 纤维的主要作用是吸波、隐身、防热、耐磨、耐腐蚀和抗震等其中一种或多种， 同时为材料提供基本的结构性能；对于结构陶瓷复合材料，纤维的主要作用是增 加韧性。 4、说明纤维增强复合材料为何有最小纤维含量和最大纤维含量 在复合材料中，纤维体积含量是一个很重要的参数。纤维强度高，基体韧性好，若加入少量纤维，不仅起不到强化作用反而弱化，因为纤维在基体内相当于裂纹。所以存在最小纤维含量，即临界纤维含量。若纤维含量小于临界纤维量，则在受外载荷作用时，纤维首先断裂，同时基体会承受载荷，产生较大变形，是否断裂取决于基体强度。纤维量增加，强度下降。当纤维量大于临界纤维量时，纤维主要承受载荷。纤维量增加强度增加。总之，含量过低，不能充分发挥复合材料中增强材料的作用；含量过高，由于纤维和基体间不能形成一定厚度的界面过渡层, 无法承担基体对纤维的力传递，也不利于复合材料抗拉强度的提高。 5、如何设才计复合材料 材料设计是指根据对?材料性能的要求而进行的材料获得方法与工程途径的规划。复合材料设计是通过改变原材料体系、比例、配置和复合工艺类型及参数，来改变复合材料的性能，特别是是器有各向异性，从而适应在不同位置、不同方位和不同环境条件下的使用要求。复合材料的可设计性赋予了结构设计者更大的自由度，从而有可能设计出能够充分发掘与应用材料潜力的优化结构。复合材料制品的设计与研制步骤可以归纳如下： 1）通过论证明确对于材料的使用性能要求，确定设计目标 2）选择材料体系（增强体、基体） 3）确定组分比例、几何形态及增强体的配置 4）确定制备工艺方法及工艺参数
1.1钣金材料的选材 钣金材料是通信产品结构设计中最常用的材料，了解材料的综合性能和正确的选材，对产品成本、产品性能、产品质量、加工工艺性都有重要的影响。 1.1.1钣金材料的选材原则 1）选用常见的金属材料，减少材料规格品种，尽可能控制在公司材料手册范围内； 2）在同一产品中，尽可能的减少材料的品种和板材厚度规格； 3）在保证零件的功能的前提下，尽量选用廉价的材料品种，并降低材料的消耗，降低材料成本； 4）对于机柜和一些大的插箱，需要充分考虑降低整机的重量； 5）除保证零件的功能的前提外，还必须考虑材料的冲压性能应满足加工艺要求，以保证制品的加工的合理性和质量。 1.1.2几种常用的板材介绍 1.1. 2.1 钢板 1）冷轧薄钢板 冷轧薄钢板是碳素结构钢冷轧板的简称，它是由碳素结构钢热轧钢带，经过进一步冷轧制成厚度小于4mm的钢板。由于在常温下轧制，不产生氧化铁皮，因此，冷板表面质量好，尺寸精度高，再加之退火处理，其机械性能和工艺性能都优于热轧薄钢板。常用的牌号为低碳钢08F和10#钢，具有良好的落料、折弯性能。 2）连续电镀锌冷轧薄钢板 连续电镀锌冷轧薄钢板，即“电解板”，指电镀锌作业线上在电场作用下，锌从锌盐的水溶液中连续沉积到预先准备好的钢带表现上得到表面镀锌层的过程，因为工艺所限，镀层较薄。 ３）连续热镀锌薄钢板 连续热镀锌薄钢板简称镀锌板或白铁皮，是厚度0.25~2.5mm的冷轧连续热镀锌薄钢板和钢带，钢带先通过火焰加热的预热炉，烧掉表面残油，同时在表面生成氧化铁膜，再进入含有H2、N2混合气体的还原退火炉加热到710~920℃，使氧化铁膜还原成海绵铁，表面活化和净化了的带钢冷却到稍高于熔锌的温度后，进入450~460℃的锌锅，利用气刀控制锌层表面厚度。最后经铬酸盐溶液钝化处理，以提高耐白锈性。与电镀锌板表面相比，其镀层较厚，主要用于要求耐腐蚀性较强的钣金件。 ４）覆铝锌板 覆铝锌板的铝锌合金镀层是由55%铝、43.4%锌与1.6%硅在600℃高温下固化而组成，形成致密的四元结晶体保护层，具有优良的耐腐蚀性，正常使用寿命可达25年，比镀锌板长3-6倍，与不锈钢相当。覆铝锌板的耐腐蚀性来自铝的障碍层保护功能，和锌的牺牲性保
电子产品的结构设计过程 一个完整产品的结构设计过程 1.ID 造型; a. .......................... I D 草绘 b. ............................. ID 外形图 c. ............................. MD 外形图 2.建模; a. 资料核对 ..... b. 绘制一个基本形状...... c. 初步拆画零部件 ..... 1.ID 造型; 一个完整产品的设计过程, 是从ID 造型开始的，收到客户的原始资料（可以是草图，也可以是文 字说明），ID即开始外形的设计；ID绘制满足客户要求的外形图方案，交客户确认，逐步修改直至客户认同；也有的公司是ID 绘制几种草案，由客户选定一种，ID 再在此草案基础上绘制外形图；外形图的类型，可以是2D的工程图，含必要的投影视图；也可以是JPG彩图；不管是哪一种，一般需注名整体尺寸，至于表面工艺的要求则根据实际情况，尽量完整；外形图确定以后，接下来的工作就是结构设计工程师（以下简称MD的了； 顺便提一下，如果客户的创意比较完整，有的公司就不用ID直接用MD故外形图； 如果产品对内部结构有明确的要求，有的公司在ID绘制外形图同时MD就要参与进来协助外形的调整；MD开始启动，先是资料核对，ID给MD的资料可以是JPG彩图，MD将彩图导入PROEt描线；ID 给MD勺资料还可以是IGES线画图，MD各IGES线画图导入PROE!描线，这种方法精度较高；此外，如果是手机设计，还需要客户提供完整的电子方案，甚至实物； 2。建摸阶段， 以我的工作方法为例，MD根据ID提供的资料，先绘制一个基本形状（我习惯用BASE乍为文件名）；BASE就象大楼的基石，所有的表面元件都要以BASB的曲面作为参考依据； 所以MD故3D的BASE和ID做的有所不同，ID侧重造型，不必理会拔模角度，而MD不但要在BASE 里做出拔模角度，还要清楚各个零件的装配关系，建议结构部的同事之间做一下小范围的沟通，交换一下意见，以免走弯路；
1.材料的结构层次有哪些，分别在什么尺度，用什么仪器进行分析？ 现在,人们通过大量的科学研究和工程实践,已经充分认识到物质结构的尺度和层次是有决定性意义的。 在不同的尺度下,主要的,或者说起决定性的问题现象和机理都有很大的差异,因此需要我们用不同的思路和方法去研究解决这些问题。更值得注意的是空间尺度与时间尺度还紧密相关,不同空间尺度下事件发生及进行的时间尺度也很不相同。一般地讲,空间尺度越大的,则描述事件的时间尺度也应越长。不同的学科关注不同尺度的时空中发生的事件。现代科学则按人眼能否直接观察到,且是否涉及分子、原子、电子等的内部结构或机制,而将世界粗略地划分为宏观(Macro-scopic)世界和微观(Microscopic)世界。之后,又有人将可以用光学显微镜观察到的尺度范围单独分出,特别地称作/显微结构(世界)。随着近年来材料科学的迅速发展,材料科学家中有人将微观世界作了更细致地划分。而研究基本粒子的物理学家可能还会把尺度向更小的方向收缩,并给出另外的命名。对于宏观世界,根据尺度的不同,或许还可以细分为/宇宙尺度/太阳系尺度/地球尺度和/工程及人体尺度等。人类的研究尺度已小至基本粒子,大至全宇宙。但到目前为止,关于/世界的认识还在不断深化,因而对其划分也就还处于变动之中。即使是按以上的层次划分,其各界之间的边界也比较模糊,有许多现象会在几个尺度层次中发生。 在材料科学与工程领域中,对于材料结构层次的划分尚不统一,可以列举出许多种划分方法,例如:有的材料设计科学家按研究对象的空间尺度划分为三个 层次: (1)工程设计层次:尺度对应于宏观材料,涉及大块材料的加工和使用性能的设计研究。 (2)连续模型尺度:典型尺度在1Lm量级,这时材料被看作连续介质,不考虑其中单个原子、分子的行为。 (3)微观设计层次:空间尺度在1nm量级,是原子、分子层次的设计。 国外有的计算材料学家,按空间和时间尺度划分四个层次〔1〕,即 (1)宏观 这是人类日常活动的主要范围,即人通过自身的体力,或借助于器械、机械等所能通达的时空。人的衣食住行,生产、生活无不在此尺度范围内进行。其空间尺度大致在0.1mm(目力能辨力最小尺寸)至数万公里人力跋涉之最远距离),时间尺度则大致在0.01秒(短跑时人所能分辨的速度最小差异)至100年(人的寿命差不多都在百年以内)。现今风行的人体工程学就是以人体尺度1m上下为主要参照的。 (2)介观 介观的由来是说它介于/宏观与/微观之间。其尺度主要在毫米量级。用普通光学显微镜就可以观察。在材料学中其代表物是晶粒,也就是说需要注意微结构了,如织构,成分偏析,晶界效应,孔中的吸附、逾渗、催化等问题都已开始显现。现在,介观尺度范围的研究成果在材料工程领域,如耐火材料工业、冶金工业等行业中有许多直接而成功的应用。 (3)微观 其尺度主要在微米量级,也就是前面所说/显微结构(世界)0。多年以来借助于光学显微镜、电子显微镜、X)衍射分析、电子探针等技术对于晶态、非晶态材料在这一尺度范围的行为表现有较多的研究,许多方法已成为材料学的常规手段。在材料学中,这一尺度的代表物有晶须、雏晶、分相时产生的液滴等。 (4)纳观 其尺度范围在纳米至微米量级,即10-6~10-9m,大致相当于几十个至几百个原子集合体的尺寸。在这一尺度范围已经显现出量子性,已经不再能将研究对象作为/连续体0,不能再简单地
摘要：近年来，各种复合材料制备技术日益更新，从陶瓷基复合材料、金属基复合材料到聚合物基复合材料，各种制备技术都得到了很大改善，使得复合材料的性能和应用得到了显著提高。本文综述陶瓷基复合材料、金属基复合材料、聚合物基复合材料等几种重要的研究方法以及应用。 关键词：先进，复合材料，制造技术。 正文：一·陶瓷基复合材料 工程陶瓷的开发是目前国内外甚为重视的新型材料研究领域。纯陶瓷材料因其脆性，不能满足苛刻条件下的使用要求。因此，目前广泛采取增韧技术来提高陶瓷的使用性能。纤维和晶须增韧陶瓷是一类有效的方法。用纤维来增韧陶瓷的技术是十年代以后开始的，最初是用碳纤维增强陶瓷，八十年代以来又开发了用陶瓷纤维和晶须增韧陶瓷，增韧效果不断取得进展，增韧技术也不断有所创新。连续纤维增强陶瓷基复合材料是最有前途的高温结构材料之一，以其优异的高韧性、高强度得到世界各国的高度重视。 连续纤维补强陶瓷基复合料(Continuous Fiber Reinforced Ceramic Matrix Composites，简称CFCC)是将耐高温的纤维植入陶瓷基体中形成的一种高性能复合材料。由于其具有高强度和高韧性，特别是具有与普通陶瓷不同的非失效性断裂方式，使其受到世界各国的极大关注。连续纤维增强陶瓷基复合材料已经开始在航天航空、国防等领域得到广泛应用.20世纪70年代初，科学家在连续纤维增强聚合物基复合材料和纤维增强金属基复合材料研究基础上，首次提出纤维增强陶瓷基复合材料的概念，为高性能陶瓷材料的研究与开发开辟了一个方向。随着纤维制备技术和其它相关技术的进步，人们逐步开发出制备这类材料的有效方法，使得纤维增强陶瓷基复合材料的制备技术日渐成熟。 由于纤维增强陶瓷基复合材料有着优异的高温性能、高韧性、高比强、高比模以及热稳定性好等优点，能有效地克服对裂纹和热震的敏感性[5-6]，因此，在重复使用的热防护领域有着重要的应用和广泛的市场。连续纤维增韧陶瓷基复合材料具有类似金属的断裂行为，对裂纹不敏感，不会发生灾难性破坏。其耐高温和低密度特性，使其成为发展先进航空发动机、火箭发动机和空天飞行器防热结构的关键材料。 二·金属基复合材料 金属基复合材料具有比强度高，比刚度高，耐热，耐磨，导热，导电，尺寸稳定等优点，是一种很有发展前途的新材料，金属基复合材料广泛应用于制造航空抗天零部件，也用于制造各种民用产品。 按基体分，金属基复合材料分为：铝基、镁基、钛基、锌基、铁基、铜基等金属基复合材料；按增强材料分，可分为：纤维增强金属基复合材料；其纤维有C、SiC、Si3N4、B4C、Al2O3等纤维；粒子增强金属基复合材料，增强粒子有：Al2O3、TiC、SiC、Si3N4、BN、SiC、MgO等。 纤维增强金属基复合材料的制造方法： （1）叠层加压法：工艺过程是：将金属（合金）箔片或纤维增强金属片按要求剪裁，并一层一层的进行叠层，然后加热加压进行成型和连接，一般是在真空或气体中进行。适于这种方法的材料有铝、钛、铜、高温合金，其增强纤维随需要而定。为了改善连接性能，有事在两片之间加入中间金属或在待连接表面涂覆或沉积一层中间金属。 （2）辊轧成型连接法：其主要的基材是铝、钛箔片，增强纤维主要是B、C、SiC、Si3N4等，有时在基材表面要涂覆一层低熔点的中间金属，增强纤维表面要预先浸沾铝或经物理气相沉积（PVI）、化学气相沉积（CVI）处理。 （3）钎焊法：在增强纤维与基材之间加入箔状、粉末状或膏状的钎料，经真空钎焊或保护钎焊而成。钎焊法可以制造管材、型材、叶片等。 （4）热等静压法：如图2所示，其工艺过程是：将纤维与基材进行叠层并装入一模具中，
