甲基丙烯酸甲酯的悬浮聚合
一、实验目的
1.了解悬浮聚合的配方及各组分的作用；
2.了解不同类型悬浮剂的分散机理、搅拌速度、搅拌器形状对悬浮聚合物粒径等的影响，并观察单体在聚合过程中之演变。
二、实验原理
悬浮聚合是将溶有引发剂的单体在强烈搅拌和分散剂的作用下，以液滴状悬浮在水中而进行的聚合反应方法。悬浮聚合的体系组成主要包括谁难溶性的单体、油溶性引发剂、水和分散剂四个基本分。聚合反应在单体液滴中进行，从单个的单体液滴来看，其组成及聚合机理与本体聚合相同，因此又常称小珠本体聚合。若所生成的聚合物溶于单体，则得到的产物通常为透明、圆滑的小圆珠；若所生成的聚合物不溶于单体，则通常得到的是不透明、不规整的小粒子。悬浮聚合反应的优点是由于有水作为分散介质，因而导热容易，聚合反应易控制，单体小液滴在聚合反应后转变为固体小珠，产物易分离处理，不需要额外的造粒工艺，缺点是聚合物包含的少量分散剂难以除去，可能影响到聚合物的透明性、老化性能等，此外，聚合反应用水的后处理也是必须考虑的问题。
三、仪器与试剂
仪器：装有搅拌器、冷凝管、温度计的三颈瓶（1套），恒温水浴（1套），量筒（25、100 mL 各1 个)，抽滤装置(1 套)，电动搅拌器有（1套）。
试剂：甲基丙烯酸甲酯(MMA，6mL)，蒸馏水(60mL)，过氧化苯甲酰(BPO，0.111g)，氯化镁(MgCl2)CP级(1M)，氢氧化钠(NaOH)CP 级(1M)，去离子水(60mL)。
四、实验步骤及现象
仪器安装：安装时搅拌器在烧瓶正中，不要与碰撞，搅拌时要平稳，烧瓶下装有加热水浴，冷凝管可待料加入烧瓶后在安上，其装置如图所示。
1.在装有搅拌器、冷凝管、温度计的三颈瓶中，依次加入1M氯化镁和1M氢氧化钠溶液各5mL。加热水浴至60℃，反应5分钟；同时取新蒸馏的单体12mL于小烧杯中使其先于过氧化二苯混溶，待全部溶解后，用玻璃棒加至烧杯中，剩余的去离子水即为冲洗烧杯用。洗液一并加入烧瓶中，此时应注意调整搅拌器转速，为使单体在水中分散成为大小均匀的珠粒，使反应温度保持在78～80℃，反应约1.5h 。
2.注意观察悬浮粒子的情况，由于聚合物比重增大，球形的聚合物逐渐沉降于烧瓶底部，并且从烧瓶嗅出单体气体很稀，即可升温至85℃熟化半小时左右。
3.反应结束后，移取热水浴，用冷却水将产物倾入250mL烧杯，用温去离子水清洗数次，再过滤，聚合物珠粒用水反复洗涤几次后，置于表面皿中，放在60℃烘箱中烘至恒重。计算产率。
五、思考题
1．悬浮聚合成败的关键何在？
答：搅拌速度的控制。搅拌速度太慢，得到的聚合物珠粒太大，易发生黏结成块，使聚合反应失败。
2．如何控制聚合物粒度？
答：一般在单体加入后，由慢到快小心地调节搅拌速度，注意观察单体液滴大小，当单体液滴大小符合要求后，才开始加热升温，并注意保持搅拌速度恒定，以获得粒度均匀的聚合物颗粒。当聚合物颗粒慢慢变硬后，搅拌不再特别重要，只需保证不使反应体系发生爆沸即可。
3．试比较有机分散剂于无机分散剂的分散机理。
答：散剂是一种在分子内同时具有亲油性和亲水性两种相反性质的界面活性剂。可均一分散那些难于溶解于液体的无机，有机颜料的固体颗粒，同时也能防止固体颗粒的沉降和凝聚，形成安定悬浮液所需的药剂。分散剂一般分为无机分散剂和有机分散剂两大类。
分散剂机理：1.吸附于固体颗粒的表面，使凝聚的固体颗粒表面易于湿润。2.高分子型的分散剂，在固体颗粒的表面形成吸附层,使固体颗粒表面的电荷增加，提高形成立体阻碍的颗粒间的反作用力。
3.使固体粒子表面形成双分子层结构,外层分散剂极性端与水有较强亲合力,增加了固体粒子被水润湿的程度.固体颗粒之间因静电斥力而
远离4.使体系均匀，悬浮性能增加，不沉淀，使整个体系物化性质一样以上所述,使用分散剂能安定地分散液体中的固体颗粒。4．实验中哪些因素对分子量（或粘度）有何影响?加以讨论。
答：这取决于两相的物理性质（如界面张力、黏度以及密度）、油水比以及搅拌器与反应器类型、搅拌速度和反应温度等。
5．在聚合过程中油状单体变成粘稠状最后变成硬的粒子现象如何解释？
答：因为刚开始时是单体，是液体状的然后聚合的时候，分子量越来越大，单体的量越来越少，于是就变粘稠了最后都变成了高分子，单体基本忽略不计了，这时候就是高分子的属性了，而由于其比较脆，刚性大，所以是硬的粒子。这是由于聚合反应后期聚合体分子量不断增大，成为固体，以颗粒的形式出现。由于表面张力大迅速形成圆球，单体变粘稠，骤冷变硬，通过搅拌使其碎裂随着分子量的增大。
聚合工艺作业-判断题 特种作业人员危险化学品安全作业聚合工艺作业1 [ 对 ] 1、干燥机发生断料后,如果是洗涤水泵跳闸所致,应立即打开洗胶罐补水阀,先恢复干燥机的正常进料。 [ 错] 2、汽提是直接通入水蒸汽,水蒸气既作为惰性气体,又作为加热介质的一种脱吸方法。 [ 对 ] 3、爆炸并不是在达到着火的临界条件时就立即发生。 [ 错 ] 4、石油化工装置检修现场,可以用汽油等易挥发性物质擦洗设备或零部件。 [ 对 ] 5、生产中在聚合压力很低情况下,提高聚合压力,聚合反应温度则会有明显增高。 [ 对 ] 6、聚合车间和岗位严禁携带移动、照相机和录像机进入。 [ 对 ] 7、油品从液体变为固体的过程为凝固。 [错 ] 8、防护罩、安全阀不属于安全防护装置。 [ 错 ] 9、仪表风就是压缩空气。 [ 对 ] 10、密封油泵不能空运转。 [ 对 ]11、在对接地连接系统的维护工作中,应重点检查螺栓紧固接点,及时更换腐蚀了的垫片。 [ 对 ] 12、用沸腾床干燥聚合物时,由于多数聚合物的热稳定性小,密度小,粒度细,因而限制了干燥气的流速和温度。 [ 对 ]13、安全阀进行校验和压力调整时,调整及校验装置用的压力表精度等级应不低于Ⅰ级。 [错 ] 14、自由基聚合反应根据引发的方式不同,可分为热引发、光引发、辐射引发、引发剂引发和链引发。 [ 对 ] 15、聚合度越大,聚合物的分子量越大。 [ 错 ] 16、往复泵也可以用安装出口阀门的方法来调节流量。 [ 对 ] 17、凝胶渗透色谱法(GPC)较为常用的各种平均分子量及分子量分布宽度的测试方法。 [ 错 ] 18、在列管换热器中腐蚀性流体应走壳程。 [ 对 ] 19、装置停工大检修就是对装置进行全面检查、检修和工艺改造等。 [ 对 ] 20、吹扫的标准:空气吹扫时,首先是保证气源的压力和吹扫时的流速,当吹扫时从排出口流体中见不到颜色、混浊固体物,或者对塔槽类来说,其部无沉淀物、异物,其吹扫即可停止。 [错] 21、生产中膨胀干燥机突然断料,极易引起聚合物塑化着火,其原因是断料后膨胀干燥机压力直线上升所致。 [ 错 ] 22、当聚合釜系统出现超压时,必须打开事故阀。 [ 错 ] 23、演练要素中宜明确应急演练的规模、方式、频次、围、容、组织、评估、总结等容。 [ 错] 24、生产经营单位应当制定本单位的应急预案演练计划,根据本单位的事故预防重点,每半年至少组织一次综合应急预案演练或者专项应急预案演练。 [ 错 ] 25、单位要根据需要,没有必要引进、采用先进适用的应急救援技术装备。 [ 对 ] 26、现场处置即根据事故情景,按照相关应急预案和现场指挥部要求对事故现场进行控制和处理。 [ 错 ] 27、对于危险性较大的重点设备、重点岗位和重点场所,生产经营单位应当制定重点工作岗位的现场处置方案。 [ 对 ] 28、二氧化硫会引起酸雨。 [ 对 ] 29、设备出厂检修,应进行充分置换,以防治污染物转移。 [ 对 ] 30、接触危险化学品的废包装物应作为危险废物处置。 [ 对 ] 31、工业废水包括生产废水和生产污水。 [ 对 ] 32、氧含量高于40%时,会造成氧中毒,长期吸入可能发生眼损害甚至失明。
苯乙烯悬浮聚合及性能 一、实验目的 1.学习悬浮聚合的实验方法，了解悬浮聚合的配方及各组分的作用。 2.了解控制粒径的成珠条件及不同类型悬浮剂的分散机理。 二、实验原理 悬浮聚合是由烯类单体制备高聚物的重要方法之一。由于水为分散介质，聚合热可以迅速排除，因而反应温度容易控制；生产工艺简单；制成的成品呈均匀颗粒状，故又称为珠状聚合；产品不经造粒即可直接成型加工。 悬浮聚合是将单体以微珠形式分散于介质中进行的聚合。从动力学的观点来看，悬浮聚合与本体聚合完全一样，每一个微珠相当于一个小的本体。悬浮聚合克服了本体聚合中散热困难的问题，但因珠粒表面附有分散剂，使纯度降低。当微珠聚合到一定程度时，珠子内粒度迅速增大，珠与珠之间很容易碰撞粘结，不易成珠子，甚至粘成一团，为此必须加入适量分散剂，选择适当的搅拌器和搅拌速率。由于分散剂的作用机理不同，在选择分散剂的种类和确定分散剂用量时，要随聚合物种类和颗粒要求而决定，如颗粒大小、形状、树脂的透明性和成膜性能等。同时也要注意合适的搅拌强度的转速，水与单体比等。 实验要求聚合物体具有一定的粒度。粒度的大小通过调节悬浮聚合的条件来实现。苯乙烯（ST）通过聚合反应生成聚苯乙烯（PS），反应式如下： 通常的聚苯乙烯为非晶太无规聚合物，具有优良的绝热、绝缘和透明性，长期使用温度0-70℃，胆脆，低温易开裂。此外还有全同和间同立构聚苯乙烯。全同聚合物有高度结晶性，聚苯乙烯材料包括普通聚苯乙烯、发泡聚苯乙烯（EPS）、高抗冲聚苯乙烯（HIPS）及间规聚苯乙烯（SPS）。普通聚苯乙烯树脂属于无定型高分子聚合物，聚苯乙烯大分子链的侧基为苯环，大体积侧基为苯环的无规排列决定了聚苯乙烯的物理化学性质，如透明度高、刚度大、玻璃化温度高、性脆等。其制品具有极高的透明度，透光率可达90％以上，电绝缘性能好，易着色，加工流动性好，刚性好及耐化学腐蚀性好等；不足之处在于性脆，抗冲击性能的低，易出现应力开裂，耐热性差及不耐沸水等。可发泡聚苯乙烯未在普通聚苯乙烯中浸渍低沸点的物理发泡剂制成，加工过程中受热发泡，专用于制作泡沫塑料产品。高抗冲聚苯乙烯为苯乙烯和丁二烯的共聚物，丁二烯为分散相，提高了材料的抗冲击强度，但产品不透明。间规聚苯乙烯为间同结构，采用茂金属催化剂生产，是近年来发展的聚苯乙烯新品种，性能好，属于工程塑料。聚苯乙烯经常被用来制作泡沫塑料制品。聚苯乙烯还可以和其他橡胶类型高分子材料共聚生成各类不同力学性能的产品。日常生活中常见的应用有各种一次性塑料餐具，透明C盒等。 三、仪器及试剂
甲基丙烯酸甲酯的悬浮聚合 一、实验目的 1.了解悬浮聚合的配方及各组分的作用； 2.了解不同类型悬浮剂的分散机理、搅拌速度、搅拌器形状对悬浮聚合物粒径等的影响，并观察单体在聚合过程中之演变。 二、实验原理 悬浮聚合是将溶有引发剂的单体在强烈搅拌和分散剂的作用下，以液滴状悬浮在水中而进行的聚合反应方法。悬浮聚合的体系组成主要包括谁难溶性的单体、油溶性引发剂、水和分散剂四个基本分。聚合反应在单体液滴中进行，从单个的单体液滴来看，其组成及聚合机理与本体聚合相同，因此又常称小珠本体聚合。若所生成的聚合物溶于单体，则得到的产物通常为透明、圆滑的小圆珠；若所生成的聚合物不溶于单体，则通常得到的是不透明、不规整的小粒子。悬浮聚合反应的优点是由于有水作为分散介质，因而导热容易，聚合反应易控制，单体小液滴在聚合反应后转变为固体小珠，产物易分离处理，不需要额外的造粒工艺，缺点是聚合物包含的少量分散剂难以除去，可能影响到聚合物的透明性、老化性能等，此外，聚合反应用水的后处理也是必须考虑的问题。 三、仪器与试剂 仪器：装有搅拌器、冷凝管、温度计的三颈瓶（1套），恒温水浴（1套），量筒（25、100 mL 各1 个)，抽滤装置(1 套)，电动搅拌器有（1套）。
试剂：甲基丙烯酸甲酯(MMA，6mL)，蒸馏水(60mL)，过氧化苯甲酰(BPO，0.111g)，氯化镁(MgCl2)CP级(1M)，氢氧化钠(NaOH)CP 级(1M)，去离子水(60mL)。 四、实验步骤及现象 仪器安装：安装时搅拌器在烧瓶正中，不要与碰撞，搅拌时要平稳，烧瓶下装有加热水浴，冷凝管可待料加入烧瓶后在安上，其装置如图所示。 1.在装有搅拌器、冷凝管、温度计的三颈瓶中，依次加入1M氯化镁和1M氢氧化钠溶液各5mL。加热水浴至60℃，反应5分钟；同时取新蒸馏的单体12mL于小烧杯中使其先于过氧化二苯混溶，待全部溶解后，用玻璃棒加至烧杯中，剩余的去离子水即为冲洗烧杯用。洗液一并加入烧瓶中，此时应注意调整搅拌器转速，为使单体在水中分散成为大小均匀的珠粒，使反应温度保持在78～80℃，反应约1.5h 。 2.注意观察悬浮粒子的情况，由于聚合物比重增大，球形的聚合物逐渐沉降于烧瓶底部，并且从烧瓶嗅出单体气体很稀，即可升温至85℃熟化半小时左右。
实验三苯乙烯的悬浮聚合 化工系毕啸天 2010011811 一、实验目的 1. 了解悬浮聚合的特点和反应机理 2. 掌握悬浮聚合的工艺特点及配方中每个组分的作用 二、实验原理 悬浮聚合是指油溶性单体在溶有分散剂（或称悬浮剂）的水中，借助于搅拌作用分散成细小液滴进行的聚合反应。悬浮聚合在工业上的应用还有比较多的，根据聚合物在水中的溶解情况，可合成不同形态的悬浮聚合物，若聚合物不溶于单体，则产物呈不透明、不规整的颗粒状，如氯乙烯等单体的聚合；若聚合物溶于单体，则可得到透明的珠状产品，因此又可称为珠状聚合，如苯乙烯等单体的聚合。 苯乙烯是一种比较活泼的单体，容易进行聚合反应。苯乙烯在水中的溶解度很小，将其倒入水中，体系分成两层，进行搅拌时，在剪切力作用下单体层分散成液滴，界面张力使液滴保持球形，而且界面张力越大形成的液滴越大，因此在作用方向相反的搅拌剪切力和界面张力作用下液滴达到一定的大小和分布。而这种液滴在热力学上是不稳定的，当搅拌停止后，液滴将凝聚变大，最后与水分层，同时聚合到一定程度以后的液滴中溶有的发粘聚合物亦可使液滴相粘结。因此，悬浮聚合体系还需加入分散剂。 悬浮聚合中，在每一个被分散的小液滴中，恰似一个本体聚合的微反应器，其聚合速度和平均相对分子质量以及产物的性质，都与在相同条件下本体聚合所得到的相仿。不过其毕竟是在非均相的体系中进行，它的全部反应过程是处于亚稳态的。因此据合众搅拌速度和分散剂的种类及用量是控制所得聚合物颗粒形态和大小的主要因素。 悬浮聚合的主要优点有：以水为介质，体系粘度低，易传热和控温；产物分子质量比溶液聚合高，分子质量分布均匀；杂质含量比乳液聚合的低；后处理工序比溶液聚合和乳液聚合简单，生产成本低，固体颗粒可直接使用。 悬浮聚合主要组分有四种：单体，水，分散剂，油溶性引发剂： 1、单体：单体不溶于水，如：氯乙烯、苯乙烯、醋酸乙烯酯、甲基丙烯酸酯等。 2、水：作为热传导介质。 3、分散剂：包括水溶性高分子物质和水不溶性无机盐粉末两类。水溶性高分子分散剂主要有天然高分子（如明胶、甲基纤维素、羟丙基纤维素）和合成高分子（如聚乙烯醇、聚丙烯酸和聚甲基丙烯酸的盐类、顺丁烯二酸酐-苯乙烯共聚物）两类，它们的作用是吸附在液滴表面，形成一层保护膜，起着保护作用，同时可阻碍液滴间的结合。无机盐粉末主要由碳酸钙、碳酸钡、磷酸钙、滑石粉、高岭土等，它们吸附在液滴表面，起着机械隔离作用。 4、油溶性引发剂：如过氧化二苯甲酰（BPO），偶氮二异丁腈（AIBN）等。 目前悬浮聚合法主要用来生产聚氯乙烯树脂、聚苯乙烯树脂、聚甲基丙烯酸甲酯及其共聚物、聚四氟乙烯、聚三氟氯乙烯以及聚乙酸乙烯酯等。 聚苯乙烯用注模、压制、挤出等方法制成各种工业用品，如仪表外壳，仪器零件，高效绝缘制品，薄膜和日用品。聚苯乙烯泡沫塑料是优良的防震、防湿、保冷、隔音材料。
实验四苯乙烯与二乙烯苯的悬浮共聚合 一、实验目的 学习悬浮聚合原理和实验方法 二、实验原理 悬浮聚合是依靠激烈的机械搅拌使含有引发剂的单体分散到与单体互不相溶的介质中进行的。由于绝大多数单体只微溶于水或几乎不溶于水，悬浮聚合通常都以水为介质。悬浮聚合中，单体以小油珠的形式分散在介质中。每个小油珠都是一个微型聚合场所，油珠周围的介质连续相则是这些微型反应器的传热导体，因此悬浮聚合体系的温度是较容易控制的。在聚合过程中，必须维持不断的搅拌，调整好搅拌速度是制备粒度均匀的珠状聚合物的关键，同时为避免珠粒和珠粒相碰凝聚在一起，常在介质中加入分散剂（或称悬浮剂）如明胶、羟乙基纤维素、聚乙烯醇、硫酸钡、磷酸钡、钛白粉等。 本实验是在引发剂存在下，用悬浮聚合方法进行的苯乙烯和二乙烯苯的共聚合反应，得到产物为小珠粒，可用为苯乙烯阳（阴）离子交换树脂的母体（称为白珠）。其中二乙烯苯起着交联作用，使聚合物具有网状结构。一般将二乙烯苯所占单体混合物的重量百分数称为交联度。 其反应式如下： 三、实验仪器与药品 1. 实验仪器：搅拌电机、加热套、250mL三口瓶、回流冷凝器、温度计（0~100℃）、烧杯、抽滤瓶、布氏漏斗、表面皿、吸管、100mL量筒、5mL量筒、水泵 2. 实验药品：苯乙烯（除去阻聚剂）20mL、二乙烯苯3mL、过氧化二苯甲酰（BPO）0.3g、明胶0.5g、去离子水100mL、次甲基蓝水溶液或硫代硫酸钠（0.5%）3-5滴
图4.1 实验装置 四、实验步骤 1. 按图4-1安装仪器，检查搅拌器运转是否正常。 2. 经检查后，在三口瓶中加入0.5g明胶，100mL去离子水，开动搅拌，升温至50℃左右，使明胶溶解后，加入3-5滴次甲基蓝水溶液，取20mL苯乙烯于烧杯中，加入3mL二乙烯苯和0.3g过氧化二苯甲酰引发剂，搅拌溶解后倒入反应瓶中。控制搅拌速度，使分散的单体液滴呈适当大小，稳定搅拌速度，升温至70℃左右反应1小时，之后再升温至95℃继续反应2小时左右。 3. 反应到生成的球体彼此不粘粘，而又比较硬时，停止反应，（可用吸管吸取一点球体，放入盛水的烧杯中，观察球体并用手指捏一下，手感硬了即可）。 4. 反应结束后，倒出反应产物，去掉上层液体，再用热水洗涤数次，然后过滤，干燥，称重。（50℃下烘干或晾干） 思考题 1. 分析各组分在悬浮共聚合反应中的作用，有无替代物？ 2. 与本体、溶液、乳液聚合相比，悬浮聚合有何特点？ 3. 哪些是影响聚合产物颗粒大小的主要因素？为什么？
甲基丙烯酸甲酯的悬浮聚合实验报告 实验十四甲基丙烯酸甲酯的悬浮聚合一、实验目的 1.掌握高分子悬浮聚合的原理和特点。2.掌握通过悬浮聚合法制备聚甲基丙烯酸甲酯的操作过程。二、实验原理悬浮聚合是将溶有引发剂的单体在强烈搅拌和分散剂的作用下，以液滴状悬浮在水中而进行的聚合反应方法。悬浮聚合的体系组成主要包括谁难溶性的单体、油溶性引发剂、水和分散剂四个基本成分。聚合反应在单体液滴中进行，从单个的单体液滴来看，其组成及聚合机理与本体聚合相同，因此又常称小珠本体聚合。若所生成的聚合物溶于单体，则得到的产物通常为透明、圆滑的小圆珠；若所生成的聚合物不溶于单体，则通常得到的是不透明、不规整的小粒子。悬浮聚合反应的优点是由于有水作为分散介质，因而导热容易，聚合反应易控制，单体小液滴在聚合反应后转变为固体小珠，产物易分离处理，不需要额外的造粒工艺，缺点是聚合物包含的少量分散剂难以除去，可能影响到聚合物的透明性、老化性能等，此外，聚合反应用水的后处理也是必须考虑的问题。三、主要仪器与试剂(1)仪器装有搅拌器、冷凝管、温度计的三颈瓶(1 套)，恒温水浴(1 套)，量筒(10mL、100 mL 各1 支)，抽滤装置计(1 套)，。(2)试剂甲基丙烯酸甲酯(MMA，10mL)，蒸馏水(60mL)，过氧化苯甲酰(BPO，0.07g)，1%聚乙烯醇水溶液(20mL)。第2 页共3 页四、流程图、实验步骤及现象(1)流程图搅拌加热
40mL水调节搅拌速度升温至（78±2）℃，反应约1.5h 升温至70℃2mL1%聚乙烯醇水溶液反应20mL水两次洗涤盛单体的容器所得液体预先已溶解引发剂的甲基丙烯酸甲酯10mL 抽滤洗涤、风干称重珠状物滤液聚合物(2)实验装置图(3)实验步骤及现象实验步骤实验现象 1. 在装有搅拌器、冷凝管、温度计的三颈瓶中，依次加入2mL 1％的聚乙烯醇水溶液、40mL 水，搅拌加热(注意温度不要超过70℃)。加入预先已溶解引发剂的甲基丙烯酸甲酯 l0mL，再用剩余的20mL 水分两次洗涤盛单体的容器，并倒人三颈瓶内，加料完毕后升温至70℃。搅拌加热开始后，不久溶液渐渐变浊，出现油状小液滴。第3 页共3 页 2. 小心调节搅拌速度，观察单体液滴大小，调至合适液滴大小后，保持搅拌速度恒定，将反应温度升至(78±2)℃。反应约1.5h 后，用滴管吸取少量珠状物，冷却后观察是否变硬。若变硬，可减慢或停止搅拌，若珠状物全部沉积，可在缓慢搅拌下升温至85℃继续反应1h，以使单体反应完全。珠状物为硬的白色小珠；减慢搅拌速度，珠状物出现全部沉积现象；在缓慢搅拌下升温至85℃，溶液中珠状物无粘结现象。3. 停止反应，将产物抽滤，聚合物珠粒用水反复洗涤几次后，置于表面皿中自然风干，观察聚合物珠粒形状，称重，计算产率。产物抽滤抽滤后大部分为白色珠状物，形状较小较均匀。五、讨论悬浮聚合是将单体以微
尼龙6聚合工艺
PA6聚合生产技术 本文叙述了国外PA6聚合生产工艺与设备，介绍了几种常用的聚合方法及特点，并进行了对比。德国Zimmer公司，Kart Fischer公司，瑞士 Inventa 公司，意大利Noy公司，德国Aqufil公司等的工艺技术设计合理，所生产的产品质量较好，分子量分布均匀。其设备特点是在聚合管内广泛采用静态混合器或整流器。萃取塔采用狭缝式结构，干燥塔采用热氮气干燥，聚合过程采用DCS集散系统控制，生产过程全部连续化。 关健词：PA6聚合先进工艺比较 1938年，德国的P Schlack发明了已内酰胺聚合制取聚已内酰胺（PA6）和生产纤维的技术，并于1941年投入工业化生产。迄今，已内酰胺聚合工艺在长达半个多世纪的生产过程中，经历了从小容量到大容量，从间歇聚合到连续聚合，设备结构不断改进、完善，工艺技术日趋合理、成熟。本文就国外几个有代表性的公司所设计的PA6聚合工艺及设备的特点作一综合性的介绍。
1、PA6聚合方法 随着新技术的发展，PA6生产装置（包括切片萃取、干燥和废料回收）已进入大型化、连续化，自动化的高科技之列。PA6聚合技术有代表性的公司有德国Zimmer公司，Kart Fischer公司，Didier公司，Aqufil公司，瑞士 Inventa公司，意大利Noy公司，以及日本东丽、龙尼吉卡公司等。其聚合工艺根据产品用途不同而有几种不同的方法，表1列出了德国吉玛公司有关VK管能力、单耗、质量指标及切片用途等参数。 表1Zimmer公司PA6聚合工艺参数
＊不包括回收的已内酰胺 -
1.1常压连续聚合法 该方法用于生产PA6民用丝。NOY公司特点：采用大型VK管（○1440mm×1690mm）连续聚合，聚合温度260℃，时间20h。热水逆流萃取切片中残余单体及低聚物、氮气气流干燥、DCS集散系统控制，单体回收采用萃取水连续三效蒸发浓缩，间断蒸馏浓缩液工艺。具有生产连续化、产量高、质量好、占地面积少的特点。是当前世界普遍采用的生产民用丝PA6切片的典型工艺。 1.2二段聚合法 该法由前聚合与后聚合二个聚合管组成，主要用于生产高粘度的工业帘子布用丝。二段聚合法又分为前聚合高压、后聚合常压；前聚合加压、后聚合减压；前、后聚合均为常压三种方法。在三种方法中从聚合时间及产物中含单体和低聚体量等比较则以加压、减压聚合法最好（但设备投资大，操作费用最高），高压、常压次之，前、后聚合均为常压最差（但设备投资最省，操作费用最低）、巴陵石化
16700吨/年PVC悬浮聚合工艺设计 摘要 【本设计是悬浮法生产聚氯乙烯（年产16700万吨）的工艺初步设计。该设计包括设计说明书和设计图纸两部分。设计说明书主要包括聚氯乙烯概述、制聚氯乙烯工艺方案的选择论证、悬浮法制聚氯乙烯的流程说明、工艺流程中助剂的选择及相关设备的选型等内容，对悬浮法的工艺流程有一个较为详细的描述。设计图纸则包括工艺流程图。】 关键词：悬浮法; 聚氯乙烯; 工艺流程说明
Design of 16700 tons PVC suspension polymerization process ABSTRACT 【The design for the 16700 tons of PVC polymerization process design throughout the design file is composed by two parts of the design specification and design drawings. In the design manual, a brief introduction of PVC production status, development trends, performance, and the main purposes highlighted by suspension polymerization as the polymerization process production methods. In the design process, according to the requirements of the design task book to conduct a more detailed material balance and heat balance and the the polymerizer calculation process calculation and selection of equipment, a simple techno-economic evaluation of the entire device . Drawing of the design drawings, design drawings including process flow diagram of the polymerization reactor assembly drawing】 KEYWORDS:PVC,suspension polymerization process,production process
苯乙烯的悬浮聚合 一、实验目的 1.学习悬浮聚合的原理。 2.掌握悬浮聚合的操作方法。 3.了解各种操作条件对合成树脂粒径的影响。 二、实验原理 悬浮聚合通常是依靠激烈的机械搅拌使含有引发剂的单体分散成直径为 0.01~5mm的单体液滴而悬浮于水中。这样，每一个小滴都是一个微型聚合场所，因小 滴的粒径甚小而且水的粘度低，所以传热效果好，整个聚合体系的温度比较容易控制。 因为悬浮体系在热力学上不稳定，故需搅拌和加入悬浮稳定剂以维持稳定。悬浮聚合的配方一般至少有四个组分，即单体、引发剂、水和悬浮稳定剂。悬浮就和中单体不能溶于水，否则就不能使单体分散成小珠滴。不溶于水的单体，如苯乙烯、醋酸乙烯酯、甲基丙烯酸甲酯等。 引发剂（溶于单体），如过氧化二苯甲酰、偶氮二异丁腈、十二烷基过氧化物等。 悬浮稳定剂有三种：（1）水溶性高分子化合物，如明胶、琼脂、果胶、藻朊酸盐、甲基纤维素、聚乙烯醇、聚丙烯酸盐（或聚甲基丙烯酸盐）、聚乙烯基吡咯烷酮、聚甲基丙烯酰胺等。（2）非水溶性矿物质，如矾土、硅胶、磷酸钙、硫酸钡、碳酸镁等。。 （3）可溶性电解质，如氯化钠、氯化钾、硫酸钠、焦磷酸钠等。 悬浮稳定剂的作用在于调节聚合物的表面张力、比重、粘度，避免单体液滴在水相中粘结。例如：添加食盐等电解质当做辅助稳定剂，可用来降低单体与水的相容性、调节水相的比重、表面张力及粘度。 影响粒径的主要因素有下列几点：（1）搅拌速度越快，液滴越小。（2）单体与水的比例越大，粒径越大。通常为1:2左右（实验室中水用量可大一些）。（3）悬浮稳定剂的种类及添加量。（4）搅拌叶片的宽度及位置。 悬浮聚合具有下列特征： ①单体不溶于水。 ②可得圆柱状粒子，机械强度大。 ③聚合热易扩散到水中。 ④加入分散剂，时颗粒不能聚集在一起。 ⑤没有副产品。 ⑥无公害（不用有机溶剂）。 其缺点为 ①单位反应器的产量少。 ②因聚合珠粒上必附有残余的悬浮稳定剂，其纯度不如本体聚合产品。 ③无法进行连续式聚合。 三、仪器及药品 三口烧瓶、温度计、搅拌器、水浴锅、铁架台、冷凝管、量筒、烧杯、抽滤装置 苯乙烯、聚乙烯醇、去离子水、 四、实验步骤 1．取16ml苯乙烯，0.3g BPO 于三口烧瓶溶解。 2．取20ml 1.5%的聚乙烯醇溶液加130ml水加入三口烧瓶。 3．在30min内升温到80~90℃反应1h 4．反应达到1.5h观察反应液有液珠产生，将反应液倒入去离子水中得到透明珍珠粒状物。
高分子材料聚合工艺综述 姓名：王庆阳 班级：高分子材料与工程1301班 学号：0707130104
高分子材料聚合工艺综述 高分子材料与工程1301班王庆阳 0707130104 摘要:介绍高分子材料的主要工业合成工艺，以及产品的形貌及使用性能。 关键词:高分子材料；合成工艺；自由基聚合；缩合聚合；逐步加成聚合 一、前言 高分子材料作为新时期的全新全能型材料，是现代人类发展的重要支柱，是发展高新科技的基础与先导，高分子材料的应用将会使人类支配改造自然的能力和社会生产力的发展带到一个新的水平，对人类的发展将会出现前所未有的促进。 而作为高分子材料生产的工业基础，高分子材料的合成工艺及其重要，因为它不仅关乎到高分子材料后续产品的性能，并且易于改良、优化从而提高材料的综合性能；因此，本文将对高分子材料的主要合成工艺，即：自由基聚合工艺、缩合聚合工艺、逐步加成聚合工艺，作简单的探讨，为今后在高分子材料工业合成方面的学习及工作奠定基础。 二、自由基聚合工艺 2.1综述 自由基聚合反应是当前高分子合成工业中应用最广泛的化学反应之一。工业中，我们将自由基聚合工艺定义为：单体借助于光、热、辐射、引发剂的作用，使单体分子活化为活性单体自由基，再与单体连锁聚合形成高聚物的化学反应；通过高分子化学的学习，我们知道自由基聚合化学反应主要包括链引发、链增长和链终止三个“基元反应”；同时，在链引发阶段，我们通常选择引发剂作为产生自由基的物质，并通过改变自由基的种类来适应不同的聚合生产工艺。 通常而言，我们将自由基聚合工艺，以实施方法的为分类标准，继续细分为本体聚合、乳液聚合、悬浮聚合和溶液聚合。每种聚合方法聚合体系、产品形态、产品用途各具特色，具体可见表2-1高聚物生产中采用的聚合方法、产品形态与用途。 下面，我们将对这几种自由基聚合工艺的聚合体系组成、产品形貌及性能、适用范围做详细介绍。
苯乙烯的珠状聚合 一、实验目的 1. 了解悬浮聚合的反应原理及配方中各组分的作用。 2. 了解珠状聚合实验操作及聚合工艺的特点。 3. 通过实验，了解苯乙烯单体在聚合反应上的特性。 二、实验原理 悬浮聚合是指在较强的机械搅拌下，借悬浮剂的作用，将溶有引发剂的单体分散在另一与单体不溶的介质中(一般为水)所进行的聚合。根据聚合物在单体中溶解与否，可得透明状聚合物或不透明不规整的颗粒状聚合物。像苯乙烯、甲基丙烯酸酯，其悬浮聚合物多是透明珠状物，故又称珠状聚合；而聚氯乙烯因不溶于其单体中，故为不透明、不规整的乳白色小颗粒(称为颗粒状聚合)。 悬浮聚合实质上是单体小液滴内的本体聚合，在每一个单体小液滴内单体的聚合过程与本体聚合是相类似的，但由于单体在体系中被分散成细小的液滴，因此，悬浮聚合又具有它自己的特点。由于单体以小液滴形式分散在水中，散热表面积大，水的比热大，因而解决了散热问题，保证了反应温度的均一性，有利于反应的控制。悬浮聚合的另一优点是由于采用悬浮稳定剂，所以最后得到易分离、易清洗、纯度高的颗粒状聚合产物，便于直接成型加工。 可作为悬浮剂的有两类物质:一类是可以溶于水的高分子化合物，如聚乙烯醇、明胶、聚甲基丙烯酸钠等。另一类是不溶于水的无机盐粉末，如硅藻土、钙镁的碳酸盐、硫酸盐和磷酸盐等。悬浮剂的性能和用量对聚合物颗粒大小和分布有很大影响。一般来讲，悬浮剂用量越大，所得聚合物颗粒越细，如果悬浮剂为水溶性高分子化合物，悬浮剂相对分子质量越小，所得的树脂颗粒就越大，因此悬浮剂相对分子质量的不均一会造成树脂颗粒分布变宽。如果是固体悬浮剂，用量一定时，悬浮剂粒度越细，所得树脂的粒度也越小，因此，悬浮剂粒度的不均匀也会导致树脂颗粒大小的不均匀。 为了得到颗粒度合格的珠状聚合物，除加入悬浮剂外，严格控制搅拌速度是一个相当关键的问题。随着聚合转化率的增加，小液滴变得很粘，如果搅拌速度太慢，则珠状不规则，且颗粒易发生粘结现象。但搅拌太快时，又易使颗粒太细，因此，悬浮聚合产品的粒度分布的控制是悬浮聚合中的一个很重要的问题。掌握悬浮聚合的一般原理后，本实验仅对苯乙烯单体及其在珠状聚合中的一些特点作一简述。苯乙烯是一个比较活泼的单体，易起氧化和聚合反应。在贮存过程中，如不添加阻聚剂即会引起自聚。但是，苯乙烯的游离基并不活泼，因此，在苯乙烯聚合过程中副反应较少，不容易有链支化及其它歧化反应发生。链终止方式据实验证明是双基结合。另外，苯乙烯在聚合过程中凝胶效应并不特别显著，在本体及悬浮聚合中，仅在转化率由50%~70%时，有一些自动加速现象。因此，苯乙烯的聚合速度比较缓慢，例如与甲基丙烯酸甲酯相比较，在用同量的引发剂时，其所需的聚合时间比甲基丙烯酸甲酯多好几倍。

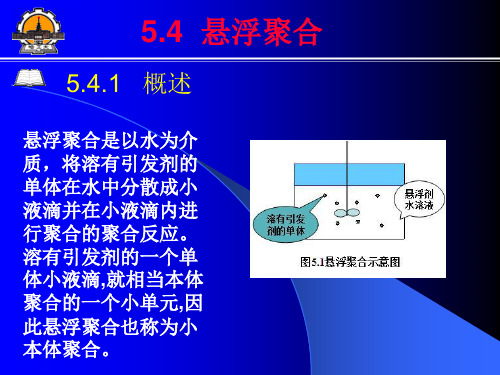

悬浮聚合的生产工艺 一、悬浮聚合的概念 悬浮聚合是指溶有引发剂的单体，借助悬浮剂的悬浮作用和机械搅拌，使单体以小液滴的形式分散在介质水中的聚合过程。溶有引发剂的一个单体小液滴，就相当于本体聚合的一个小单元，因此，悬浮聚合也称为小本体聚合。悬浮聚合中的主要组分是单体、引发剂、悬浮剂介质（水）。 二．悬浮聚合的分类 悬浮聚合可根据单体对聚合物溶解与否，将其分为均相悬浮聚合和非均相悬浮聚合。 1、均相悬浮聚合 如果聚合物溶于其单体中，则聚合物是透明的小珠，该种悬浮聚合称为均相悬浮聚合或称珠状聚合。如苯乙烯的悬浮聚合和甲基丙烯酸的悬浮聚合等为均相悬浮聚合。 2、非均相悬浮聚合 如果聚合物不溶于其单体中，聚合物将以不透明的小颗粒沉淀下来，该种悬浮聚合称为非均相悬浮聚合或称沉淀聚合。如氯乙烯、偏二氯乙烯、三氟氯乙烯和四氟乙烯的悬浮聚合等为非均相悬浮聚合。 三、悬浮聚合法的主要特点 （1）以水为介质，成本低； （2）反应过程中反应体系粘度变化不大，反应热容易排除；
（3）颗粒大小可以控制在一个较小范围内； （4）所得树脂纯度较溶液聚合、乳液聚合高； （5）悬浮聚合产物易于分离、洗涤、干燥； （6）悬浮聚合过程采用间歇法进行生产，尚未实现连续化。 四、悬浮聚合的应用 悬浮聚合自30年代工业化以来，已成为聚合物生产的重要聚合方法。目前其产量占聚合物总产量1/5~1/4。采用悬浮聚合进行生产最大的聚合物品种是聚氯乙烯，其在所有塑料品种中占第二位。其他用悬浮聚合法生产的聚合物品种还有：可发性聚苯乙烯（EPS）、苯乙烯—丙烯腈共聚物（SA树脂）、聚甲基丙烯酸甲酯（PMMA）及其共聚物、聚偏二氯乙烯（PVDC）、聚四氟乙烯PTFE）、聚三氟氯乙烯（PCTFE）等。 五、悬浮聚合的组分 悬浮聚合的组分主要是单体、引发剂、悬浮剂和介质(水)。有时为了改进产品质量和工艺操作还加入一些辅助物料，如相对分子质量调节剂、表面活性剂以及水相阻聚剂等。 1、单体：单体纯度高，聚合速率快，产品质量好，生产 容易控制。因此，要求对单体进行精制，使其纯度达 到要求才聚合。杂质对聚合速度和产品质量可能产生 下列影响。 （1）、杂质的阻聚作用和缓聚作用 有些杂质是自由基聚合的阻聚剂或缓聚剂，使聚合反
实验二:苯乙烯的悬浮聚合 一、实验目的 1．通过对苯乙烯单体的悬浮聚合实验，了解自由基悬浮聚合的方法和配方中各组分的作用； 2．学习悬浮聚合的操作方法； 3．通过对聚合物颗粒均匀性和大小的控制，了解分散剂、升温速度、搅拌形式与搅拌速度对悬浮聚合的重要性。 二、实验原理 悬浮聚合是由烯类单体制备高聚物的重要方法，由于水为分散介质，聚合热可以迅速排除，因而反应温度容易控制，生产工艺简单，制成的成品呈均匀的颗粒状，故又称珠状聚合，产品不经造粒可直接加工成型。悬浮聚合得到珠状的聚合物颗粒，常常作为离子交换树脂和高分子试剂、高分子催化剂的载体。 苯乙烯是一种比较活泼的单体，容易进行聚合反应。苯乙烯在水中的溶解度很小，将其倒入水中，体系分成两层，进行搅拌时，在剪切力作用下单体层分散成液滴，界面张力使液滴保持球形，而且界面张力越大形成的液滴越大，因此在作用方向相反的搅拌剪切力和界面张力作用下液滴达到一定的大小和分布。而这种液滴在热力学上是不稳定的，当搅拌停止后，液滴将凝聚变大，最后与水分层，同时聚合到一定程度以后的液滴中溶有的发粘聚合物亦可使液滴相粘结。因此，悬浮聚合体系还需加入分散剂。 悬浮聚合实质上是借助于较强烈的搅拌和悬浮剂的作用，将单体分散在单体不溶的介质（通常为水）中，单体以小液滴的形式进行本体聚合，在每一个小液滴内，单体的聚合过程与本体聚合相似，遵循自由基聚合一般机理，具有与本体聚合相同的动力学过程。由于单体在体系中被搅拌和悬浮剂作用，被分散成细小液滴，因此悬浮聚合又有其独到之处，即散热面积大，防止了在本体聚合中出现的不易散热的问题。由于分散剂的采用，最后的产物经分离纯化后可得到纯度较高的颗粒状聚合物。 悬浮聚合主要组分有四种：单体，分散介质（水），悬浮剂，引发剂。1．单体:单体不溶于水，如：苯乙烯（styrene），醋酸乙烯酯（vinyl acetate），甲
苯乙烯和甲基丙烯酸甲酯自由基悬浮共聚合 一．实验目的 1．通过对苯乙烯和甲基丙烯酸甲酯单体的悬浮聚合实验，了解共聚合和均聚的相同点和不同点；2．学习悬浮聚合的操作方法和各影响因素； 二．实验原理 悬浮聚合实质上是借助于较强烈的搅拌和悬浮剂的作用，通常将不溶于水的单体分散在介质水中，利用机械搅拌，将单体打散成直径为0.01～5 mm的小液滴的形式进行的本体聚合。在每个小液滴内，单体的聚合过程和机理与本体聚合相似。悬浮聚合解决了本体聚合中不易散热的问题，产物容易分离，清洗可以得到纯度较高的颗粒状聚合物。 其主要组分有四种：单体，分散介质（水），悬浮剂，引发剂 1．单体 不溶于水单体，如：苯乙烯（styrene），醋酸乙烯酯（vinyl acetate），甲基丙烯酸酯（methyl methacrylate）等。 2．分散介质 分散介质大多为水，作为热传导介质。 3．悬浮剂：调节聚合体系的表面张力、粘度、避免单体液滴在水相中粘结。 a．水溶性高分子，如天然物：明胶（gelatin），淀粉（starch）； 合成物：聚乙烯醇（PVA）等。 b．难溶性无机物，如：BaSO 4，BaCO 3 ，CaCO 3 ，滑石粉，粘土等。 c．可溶性电介质：NaCl，KCl，Na 2SO 4 等。 4．引发剂 主要为油溶性引发剂，如：过氧化二苯甲酰（benzoyl peroxide，BPO），偶氮二异丁腈（azobisisobutyronitrile，AIBN）等。 三．主要仪器和试剂 实验仪器： 三口瓶（250ml）×1，球形冷凝管×1，电热锅×1，搅拌马达与搅棒×1， 温度计（100℃）×1，量筒（100ml）×1，锥形瓶（100ml）×1，三角漏斗×1 实验试剂： 苯乙烯单体，甲基丙烯酸甲酯，过氧化二苯甲酰（BPO），聚乙烯醇（PVA），去离子水
第一章醋酸乙烯的溶液聚合工艺流程醋酸乙烯溶液聚合的工艺流程如图51所示。 首先把一定量的甲醇加入引发剂配制槽1中，开动搅拌器，再把称量好的偶氮二异丁腈徐徐投入，继续搅拌，待完全溶解后，取样分析偶氮二异丁腈的浓度。如果浓度达不到 1.2%，再补加甲醇或偶氮二异丁腈，浓度合格后，放入引发剂贮槽2中。为了防止高温下偶氮二异丁腈的分解，贮槽2的夹套通入－7℃的冷冻盐水保冷。引发剂溶液用双柱塞计量泵3连续加入预热器4。 图51 醋酸乙烯溶液聚合工艺流程图 1—引发剂配制槽2—引发剂贮槽3—定量泵4—预热器5—第一聚合釜6、8—尾气冷凝器9—第二聚合釜7、10—泵11—脱单体塔12—第二精馏塔 溶剂甲醇用泵也连续加入预热器4，其量用仪表自动调节。 单体醋酸乙烯经过流量自动调节后，也连续加入预热器4中。 预热器4为立式，内有五层泡罩式塔板，并且带有夹套。开车时，夹套内通水蒸汽，把三种物料加热到60℃，然后流入第一聚合釜5。正常运转中，夹套内蒸汽停止。聚合过程中产生的热量，把甲醇蒸发。甲醇蒸汽从聚合釜上升至预热器4中，在此与物料直接接触，甲醇冷凝放出热量把物料加热。在预热器中没有 冷凝的甲醇蒸汽继续上升至尾气冷凝器6中，用地下水冷却，甲醇冷凝液回流至 1
聚合釜5中，未凝气通过氮封（或液封）排至大气。 年产一万吨的聚乙烯醇聚合装置，聚合釜为两个系列（也可以为一个系列，聚合釜大，这里不再重复介绍），每个系列有两台串联的聚合釜。第一聚合釜5直径1.8米，筒体部分高4米，全容积10米3。聚合釜带有上下两段夹套。下段夹套开车时通水蒸汽或热水升温，正常运转时，可停止通蒸汽或热水。上段夹套在正常运转中通冷却水，把聚合釜上面空间的甲醇、醋酸乙烯蒸汽部分冷凝下来。第一聚合釜带有搅拌器，它由两根直径300毫米的不锈钢管和横梁组成。两根立管的中心距聚合釜的中心距离不等，一个为400毫米，另一个为744毫米。搅拌器转动时，由于两根立管的回转半径不同，一根管走大圆，另一根管走小圆，这样可使物料搅拌均匀，传热效果好，温度分布均匀。回转半径大的立管还起刮壁的作用，防止聚合物粘壁。搅拌器设有下轴承，保证搅拌器在转动中稳定。搅拌器的转速为每分钟8转。聚合釜的材质为1Cr18Ni9Ti不锈钢。第一聚合釜5的液面一般控制在2.7米高，上面还有1.3米高的空间。当釜内发生爆聚时，物料呈沸腾状态，这部分空间起缓冲作用，防止物料通过上升管流至预热器中。聚合釜上设有安全板（爆破膜），为椭圆形铝板，有十字形刻痕、耐压 1.5~2公斤/厘米2。当聚合过程发生爆聚，釜压上升，达到一定压力时，安全板破裂，将压力泄出，可以保护聚合釜的安全。 物料在第一聚合釜5中进行引发（诱导期约为20分钟）和初聚合，聚合率约20%。 在聚合釜内，除了醋酸乙烯的聚合反应外，还进行下列副反应： VAC+CH3OH—→CH3COOCH3+CH3CHO VAC+H2O—→CH3COOH+CH3CHO 副反应所生成的乙醛，能够从回流液中分析出来。在第一聚合釜的回流液中，开车初期为0.1%左右，正常运转时为0.03~0.06%左右；第二聚合釜的回流液中，开车初期乙醛含量约0.25%左右，正常盍中约为0.08~0.1%左右。开车初期乙醛含量大，因为新的不锈钢表面有杂质，促使了乙醛的生成。经过一段时间的运转，不锈钢表面钝化，乙醛生成量下降。 2
苯乙烯悬浮聚合 一、实验目的 1.学习悬浮聚合的实验方法,了解悬浮聚合的配方及各组份的作用。 2.了解控制粒径的成珠条件及不同类型悬浮剂的分散机理、搅拌速度、搅拌器形状对悬浮聚合物粒径等的影响，并观察单体在聚合过程中之演变。 二、实验原理 悬浮聚合是由烯类单体制备高聚物的重要方法之一。由于水为分散介质，聚合热可以迅速排除，因而反应温度容易控制；生产工艺简单；制成的成品呈均匀的颗粒状，故又称为珠状聚合；产品不经造粒即可直接成型加工。 悬浮聚合是将单体以微珠形式分散于介质中进行的聚合。从动力学的观点看，悬浮聚合与本体聚合完全一样，每一个微珠相当于一个小的本体。悬浮聚合克服了本体聚合中散热困难的问题，但因珠粒表面附有分散剂，使纯度降低。当微珠聚合到一定程度，珠子内粒度迅速增大，珠与珠之间很容易碰撞粘结，不易成珠子，甚至粘成一团，为此必须加入适量分散剂，选择适当的搅拌器与搅拌速度。由于分散剂的作用机理不同，在选择分散剂的各类和确定分散剂用量时，要随聚合物种类和颗粒要求而定，如颗粒大小、形状、树脂的透明性和成膜性能等。同时也要注意合适的搅拌强度和转速，水与单体比等。 苯乙烯（St ）通过聚合反应生成如下聚合物。反应式如下： CH-CH 2n CH=CH 2 本实验要求聚合物体具有一定的粒度。粒度的大小通过调节悬浮聚合的条件来实现。
三、仪器及试剂 1．仪器：聚合装置如图1表面皿、吸管、移液管、搅拌马达、水浴、布氏漏斗。 图聚合装置图（1. 搅拌器2.四氟密封塞3.温度计4.温度计套管5.冷凝管）2．配方如下表所示： 四、实验步骤 按图1安装好实验装置，为保证搅拌速度均匀，整套装置安装要规范。尤其是搅拌器安装后，用手转动，阻力小转动轻松自如。 用分析天平准确称取0.3gBPO（用分析天平）放于100ml锥形瓶中。再用移液管按配方量取苯乙烯，加入锥形瓶中。轻轻振动，待BPO完全溶解于苯乙烯后将溶液加入三口瓶中。再加入20ml1.5%的聚乙烯醇溶液。最后用130ml无离子水分别冲洗锥形瓶和量筒后加入三口瓶中。 通过冷凝水。启动搅拌器并控制在一恒定转速，在20-30分钟内将温度升至85-90
悬浮聚合目前大都为自由基聚合，但在工业上应用很广。如聚氯乙烯的生产75%采用悬浮聚合过程，聚合釜也渐趋大型化；聚苯乙烯及苯乙烯共聚物主要也采用悬浮聚合法生产；其他还有聚醋酸乙烯、聚丙烯酸酯类、氟树脂等。聚合在带有夹套的搪瓷釜或不锈钢釜内进行，间歇操作。大型釜除依靠夹套传热外，还配有内冷管或(和)釜顶冷凝器，并设法提高传热系数。悬浮聚合体系粘度不高，搅拌一般采用小尺寸、高转数的透平式、桨式、三叶后掠式搅拌桨。 硫氰酸钠法均相溶液聚合的工艺流程是：将原料丙烯腈(AN)、第二单体丙烯酸甲酯（MA）、异丙醇(IPA)和48.8％硫氰酸钠溶液分别用计量桶计量后放入调配桶。引发剂偶氮二异丁腈(AIBN)和浅色剂二氧化硫脲(TUD)经称重后也加入调配桶。第三单体衣康酸(ITA)则被调成一定浓度的水溶液经计量桶加入调配桶，经充分混合和调温后，用计量泵连续地送入聚合釜进行聚合反应。全部物料逐渐形成粘稠浆液。聚合完成后的浆液由釜顶出料，输往脱单体塔脱去单体，然后输入贮液槽，经混合后用齿轮泵送往真空脱泡塔脱除留在浆液中的空气泡。浆液再被送往热交换器进行调温，同时添加消光剂，对浆液过滤以除去杂质，再以稳定的压力送去纺丝。 聚氯乙烯是由氯乙烯通过自由基聚合而成的。有悬浮聚合法、乳液聚合法、本体聚合法和微悬浮聚合法，以悬浮聚合法为主，约占PVC总产量的80％左右。单体的来源：乙烯法、石油法和电石法。我国的方法：主要还是电石法。（1）悬浮聚合法使单体呈微滴状悬浮分散于水相中，选用的油溶性引发剂则溶于单体中，聚合反应就在这些微滴中进行，聚合反应热及时被水吸收，为了保证这些微滴在水中呈珠状分散，需要加入悬浮稳定剂，如明胶、聚乙烯醇、甲基纤维素、羟乙基纤维素等。聚合是在带有搅拌器的聚合釜中进行的。聚合后，物料流入单体回收罐或汽提塔内回收单体。然后流入混合釜，水洗再离心脱水、干燥即得树脂成品。特点是，反应器内有大量水，物料粘度低，容易传热和控制；聚合后只需经过简单的分离、洗涤、干燥等工序，即得树脂产品，可直接用于成型加工；产品较纯净、均匀。 （2）乳液聚合法最早的工业生产PVC的一种方法。在乳液聚合中，除水和氯乙烯单体外，还要加入烷基磺酸钠等表面活性剂作乳化剂，使单体分散于水相中而成乳液状，以水溶性过硫酸钾或过硫酸铵为引发剂，还可以采用―氧化-还原‖引发体系，聚合历程和悬浮法不同。也有加入聚乙烯醇作乳化稳定剂，十二烷基硫醇作调节剂，碳酸氢钠作缓冲剂的。聚合方法有间歇法、半连续法和连续法三种。聚合产物为乳胶状，乳液粒径0.05～2μm，可以直接应用或经喷雾干燥成粉状树脂。乳液聚合法的聚合周期短，较易控制，得到的树脂分子量高，聚合度较均匀，适用于作聚氯乙烯糊，制人造革或浸渍制品。 （3）本体聚合法聚合装置比较特殊，主要由立式预聚合釜和带框式搅拌器的卧式聚合釜构成。聚合分两段进行。单体和引发剂先在预聚合釜中预聚1h，生成种子粒子，这时转化率达8％～10％，然后流入第二段聚合釜中，补加与预聚物等量的单体，继续聚合。待转化率达85％～90％，排出残余单体，再经粉碎、过筛即得成品。树脂的粒径与粒形由搅拌速度控制，反应热由单体回流冷凝带出。此法生产过程简单，产品质量好，生产成本也较低。
