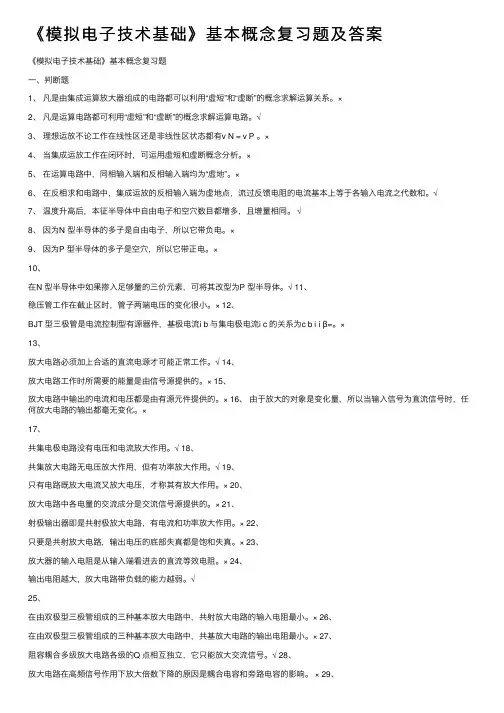

判断题
第一章
半导体1、少数载流子是电子的半导体称为P型半导体。（对）
二极管
1、由PN结构成的半导体二极管具有的主要特性是单向导电性。（对）
2、普通二极管反向击穿后立即损坏，因为击穿是不可逆的。（错）
3、晶体二极管击穿后立即烧毁。（错）
三极管
1、双极型晶体三极管工作于放大模式的外部条件是发射结正偏，集电结也正偏。（错）
2、三极管输出特性曲线可以分为三个区,即恒流区,放大区,截止区. （错）
…
3、三极管处于截止状态时，发射结正偏。（错）
4、晶体三极管的发射区和集电区是由同一类半导体（P型或N型）构成的，所以极e和c极可以互换使用。（错）
5、当集电极电流值大于集电极最大允许电流时，晶体三极管一定损坏。（错）
6、晶体三极管的电流放大系数β随温度的变化而变化，温度升高，β减少。（错）
场效应管
1、场效应管的漏极特性曲线可分成三个区域：可变电阻区、截止区和饱和区。（错）
第二章
1、技术指标放大电路的输出信号产生非线性失真是由于电路中晶体管的非线性引起的，对
2、基本放大电路在基本放大电路中，若静态工作点选择过高，容易出现饱和失真。（对）
3、放大电路的三种组态
/
射极跟随器电压放大倍数恒大于1,而接近于1。（错）
三种基本放大电路中输入电阻最大的是射极输出器。（对）
射极跟随器电压放大倍数恒大于1,而接近于1。（错）
射极输出器不具有电压放大作用。（对）
4、多级放大电路
直流放大器是放大直流信号的，它不能放大交流信号。（错）
直流放大器只能放大直流信号。（错）
现测得两个共射放大电路空载时的放大倍数都是-100，将它们连成两级放大电路，其电压放大倍数为10000。（错）多级放大器的通频带比组成它的各级放大器的通频带窄，级数愈少，通频带愈窄。（错）。
多级放大器总的电压放大倍数是各级放大倍数的和。（错）
~
多级阻容耦合放大器的通频带比组成它的单级放大器的通频带宽。（错）
第四章
在三种功率放大电路中，效率最高是的甲类功放。（对）
第五章
从信号的传输途径看，集成运放由输入级，输出级，偏置电路这几个部分组成。（错）
差分放大器的基本特点是放大共模信号、抑制差模信号。（错）
放大器级间耦合方式有三种：阻容耦合；变压器耦合；直接耦合；在集成电路中通常采用阻容耦合。（错）
第六章
若放大电路的Au小于1，则接入的反馈一定是负反馈；若放大电路的Au大于1，则接入的反馈一定是正反馈。（错）第八章
，
电压比较器工作时，在输入电压从足够低逐渐增大到足够高的过程中，滞回比较器的输出状态发生 2 次跃变。（错）
三、判断题（每题2分）
1．在某些场合，可将硅稳压管加正向偏压，取得左右的稳压值。（）
2．三极管在放大区是具有恒流特性，I不随I的增大而增大。（）
3．温度升高，三极管的穿透电流增大，管子的工作稳定性变差。（）
4．负反馈只能减小非线性失真而不能完全消除失真。（）
5．既有选频网络又有放大能力的电路实质上就是一个自激振荡器电路。（）
6．为了获得最大输出功率，担任功率放大任务三极管的工作参数往往接近于极限状态。( )
7．加在运放反相输入端的直流正电压可使输出电压变为正。（）
"
8．甲类功放电路静态工作点合适，交越失真最小，因此功放电路多采用甲类。( )
9．基本RS触发器与同步RS触发器的逻辑功能均为置0 、置1、保持。( )
10．同步RS触发器可以防止空翻现象，其工作方式分两拍进行。( )
11．T触发器具有置0 、置1的逻辑功能。( )
12．编码器、译码器、寄存器、计数器均属于时序逻辑电路。( )
13．单稳态触发器由稳态翻转到暂态，不需要外加触发信号就能自动反转。（）
14．可控硅由导通转向阻断，去掉控制极电压即可。（）
15．无论触发信号是正向还是反向，双向可控硅都能被触发导通，因而输出交流电压。（）
1.√
2.×
3.√
4.√
5.×
6.√
7.×
8.×
9.√10.×11.×12.×13.×14.×
15.√
三、判断题(每题2分)
(
1．二极管加正向电压时一定导通，加反向电压时一定截止。（）
2．放大器的三种组态是共基极、共射极、共集电极。（）
3．整流电路加接滤波电容后，使输出电压变得连续而平滑，对输出电压的大小没有影响
（）
4．射极输出器电压放大倍数略小于1，因此没有任何使用价值。（）
5．当放大器的负载加重时，其电压放大倍数将增大。（）
6．振荡电路不需外加输入信号就能产生输出信号。（）
7．从AF > 1到AF = 1是自激振荡建立的过程。（）
8．三点式振荡器的共同特点是从LC回路引出三个端分别与三极管的三个电极连接。( )
9．差动放大器有单端输出和双端输出两大类，他们的差模电压放大倍数相等。( )
、
10．数字电路中的三极管工作于饱和、截止状态，而放大状态只是过渡过程。( )
11．主从RS触发器的主触发器与从触发器的状态同时翻转。( )
12．同步RS触发器和JK触发器都在时钟脉冲前沿翻转。( )
13．真值表包括全部可能的输入值组合及对应的输出值。( )
14．同步RS触发器的R D、S D端不受始终脉冲控制就能将触发器置0或置1。( )
15．异步计数器中各位触发器在计数时同时翻转。( )
16．可控硅具有弱电控制强电的作用。( )
18．常见的DAC电路有T型电阻网络和倒T型电阻网络数模转换器。( )
1.×
2.√
3.×
4.×
5.×
6.√
7.√
8.√
9. ×10.√11.×12.×13.√14.√15.×16.√17.√
：
一、判断题
（1）在N型半导体中如果掺入足够量的三价元素，可将其改型为P型半导体。（）
（2）因为N型半导体的多子是自由电子，所以它带负电。（）
（3）PN结在无光照、无外加电压时，结电流为零。（）
（4）处于放大状态的晶体管，集电极电流是多子漂移运动形成的。（）
（5）结型场效应管外加的栅-源电压应使栅-源间的耗尽层承受反向电压，才能保证其RGS大的特点。（）
（6）若耗尽型N沟道MOS管的UGS大于零，则其输入电阻会明显变小。（）
（7）只有电路既放大电流又放大电压，才称其有放大作用；（）
（8）可以说任何放大电路都有功率放大作用；（）
(
（9）放大电路中输出的电流和电压都是由有源元件提供的；（）
（10）电路中各电量的交流成份是交流信号源提供的；（）
（11）放大电路必须加上合适的直流电源才能正常工作；（）
（12）由于放大的对象是变化量，所以当输入信号为直流信号时，任何放大电路的输出都毫无变化；（）
（13）只要是共射放大电路，输出电压的底部失真都是饱和失真。（）
解：
（14）现测得两个共射放大电路空载时的电压放大倍数均为－100，将它们连成两级放大电路，其电压放大倍数应为10000。( )
（15）阻容耦合多级放大电路各级的Q点相互独立，它只能放大交流信号。( )
（16）直接耦合多级放大电路各级的Q点相互影响，它只能放大直流信号。( )
（17）只有直接耦合放大电路中晶体管的参数才随温度而变化。( )
。
（18）互补输出级应采用共集或共漏接法。( )
（19）若放大电路的放大倍数为负，则引入的反馈一定是负反馈。（）
（20）负反馈放大电路的放大倍数与组成它的基本放大电路的放大倍数量纲相同。（）
（21若放大电路引入负反馈，则负载电阻变化时，输出电压基本不变。
（22）阻容耦合放大电路的耦合电容、旁路电容越多，引入负反馈后，越容易产生低频振荡。（）
（23）运算电路中一般均引入负反馈。（）
（24）在运算电路中，集成运放的反相输入端均为虚地。（）
（25）凡是运算电路都可利用“虚短”和“虚断”的概念求解运算关系。
（26）各种滤波电路的通带放大倍数的数值均大于1。（）
（27）在图1所示方框图中，若φF＝180°，则只有当φA＝±180°时，电路才能产生正弦波振荡。（）
-
图1
（28）只要电路引入了正反馈，就一定会产生正弦波振荡。（）
（29）凡是振荡电路中的集成运放均工作在线性区。（）
（30）非正弦波振荡电路与正弦波振荡电路的振荡条件完全相同。（）
（1）√（2）×（3）√（4）×（5）√（6）×（7）×（8）√（9）×（10）×（11）√（12）
× （13）×（14）×（15）√ （16）× （17）× （18）√（19）×（20）√（21）×（22）√（23）√ （24）× （25）√（26）×（27）√（28）×（29）×（30）×
1．放大电路必须加上合适的直流电源才能正常工作。 （√ ）
2．放大电路产生饱和失真或截止失真的根本原因是静态工作点不合适。 （√ ）
、
3．复合管的β值近似等于组成它的各三极管β值的乘积。 （√ ）
4．只要放大电路中引入反馈，就一定能使其性能得到改善。 （× ）
5．直流电源是一种能量转换电路，它将交流能量转换为直流能量。 （√ ）
B 三、判断题。正确的打“√”，错误的打“×”。（共5小题，每小题1分，共5分。）
1．因为N 型半导体的多子是自由电子，所以它带负电。 （×）
2．任何放大电路都既能放大电流又能放大电压。 （×）
3．在推挽功率放大器中，当两只晶体三极管有合适的偏置时，就可以消除交越失真。（√）
4．在输入量不变的情况下，若引入反馈后净输入量减小，则说明引入的反馈是负反馈。（√）
5．功率放大电路中，输出功率越大，功放管的功耗越大。 （×）
&
C 三、判断题。正确的打“√”，错误的打“×”。（共5小题，每小题1分，共5分。）
1．温度升高后，本征半导体两种载流子的浓度仍然相等。 （√）
2．场效应管是由电压来控制电流的器件，仅靠一种载流子导电。 （√）
3．放大电路必须加上合适的直流电源才能正常工作。 （√）
4．负反馈放大电路的闭环放大倍数和开环放大倍数的量纲不相同。 （×）
5．直流电源是一种将正弦信号变换为直流信号的波形变换电路。 （×）
D 三、判断题。正确的打“√”，错误的打“×”。（共5小题，每小题1分，共5分。）
1．稳压二极管是利用二极管的反向击穿特性进行稳压的。 （√）
2．阻容耦合多级放大电路各级的静态工作点是相互独立的，它只能放大交流信号。（√）
3．差分放大电路中，公共发射极电阻R E 的主要作用是提高共模抑制比。 （√）
！
4．二阶压控电压源低通滤波器在高频段幅频特性的变化规律为40dB/十倍频。 （×）
5．只要电路引入了正反馈，就一定会产生正弦波振荡。 （×）
E 一、判断题。正确的打“√”，错误的打“×”。（共5小题，每小题1分，共5分。）
1．将两块PN 结连接在一起，即可组成NPN 型或PNP 型三极管。 （×）
2．多级分立元件放大电路中，射极输出器可降低输出电阻，提高带负载能力。 （ √ ）
3．多级放大器的通频带比组成它的各级放大器的通频带窄。 （ √）
4．在深度负反馈放大电路中，闭环放大倍数A f 与反馈网络有关，而与放大器开环放大倍数A 无关，故可以省去放大通路，仅留下反馈网络，来获得稳定的放大倍数。 （×）
5．OTL 电路要求输出功率足够大，因而它的电压放大倍数和电流放大倍数均大于1。（×）
1．晶体二极管在反向电压小于反向击穿电压时，反向电流极小；当反向电压大于反向击穿电压后，反向电流会迅速增大。 （√）
2．晶体管的输入电阻be r 是一个动态电阻，故它与静态工作点无关。 （×）
[
3．射极输出器的输入电流是B I ，输出电流是E I ，因此，具有较高的电流放大倍数。 （√）
4．反相比例运算电路反馈电阻引入负反馈，同相比例运算放大电路反馈电阻引入正反馈。（×）
5．多级放大器的通频带比组成它的各级放大器的通频带窄。 （√）
I 一、判断题。正确的打“√”，错误的打“×”。（共5小题，每小题1分，共5分。）
1．有两个晶体管，其中第一个管子的β1=150，Iceo1=200μA ，第二个管子的β2=50，Iceo1=10μA ，其他参数都一样。由于β1>β2，因此第一个管子的性能优于第二个管子的性能。 （×）
2．将两个空载时2021-==u u A A 的共射放大电路级联，总的400=u A 。 （×）
3．负反馈只能改善反馈环路以内的放大性能，对反馈环之外电路无效。 （√）
4．电压放大电路工作于小信号状态，功率放大电路工作于大信号状态。 （√）
5．在变压器副边电压和负载电阻相同的情况下，桥式整流电路的输出电流是半波整流电路输
出电流的2倍。 （√）
:
J 一、判断题。正确的打“√”，错误的打“×”。（共5小题，每小题1分，共5分。）
1．可以说任何放大电路都有功率放大作用。 （√）
2．只有直接耦合放大电路中晶体管的参数才随温度而变化。 （×）
3．反相比例运算电路属于电压串联负反馈，同相比例运算电路属于电压并联负反馈。（×）
4．为了避免50Hz 电网电压的干扰进入放大器应用高通滤波器。 （×）
5．桥氏整流电路在接入电容滤波后，输出直流电压会升高。 （√）
1．通常的JFET 在漏极和源极互换使用时，仍有正常的放大作用。 （√）
4．集成运放在开环情况下一定工作在非线性区。 （√）
5．直流稳压电源中的滤波电路是低通滤波电路。 （√
\
填空题
第一章
半导体
1、自然界的各种物质，根据其导电能力的差别，可以分为__导体____、___绝缘体____及___半导体____三大类
2、导电性能介于导体和绝缘体之间的一大类物质统称为____半导体_____。
3、最常用的半导体材料有 硅、锗
4、纯净的、不含其他杂质的半导体称为______本征半导体
5、杂质半导体可以分为______ N 型半导体；P 型半导体_______两大类。
6、在导体中导电的是 自由电子 ，在半导体中导电的不仅有 自由电子 ，而且还有 空穴 ，这是半导体区别于导体导电的重要特征。
7、如果在本征半导体晶体中掺入五价元素的杂质，就可以形成_ N 型半导体（电子型半导体），其多子为__自由电子__，少子为_空穴___。
>
9、N 型半导体中多数载流子是 自由电子 ，P 型半导体中多数载流子是 空穴 。
12、如果在本征半导体晶体中掺入三价元素的杂质，就可以形成___ P _型半导体，其多子为______空穴__
13、在杂质半导体中，多子的浓度主要取决于掺入的杂质的___浓度___，少子的浓度主要取决于__温度_____。； PN 结
1、PN 结的主要特性是具有____单向导电性____________。
2、PN 结具有 单向导电性 性， 正向 偏置时导通， 反向 偏置时截止。
5、当硅材料的PN 结正向偏压小于 V ，锗材料的PN 结正向偏压小于 V 时，PN 结仍不导通，我们把这一数值通常称为 死区电压 。
二极管
1、当二极管所加的正向电压大于 导通电压 ，二极管处于正向导通状态，呈低阻。
2、一锗二极管正反向电阻均接近于零，表明该二极管已 击穿、熔断 ，又有一硅二极管正反向电阻接近于无穷大，表明该二极管已 短路、断路 。
#
3、稳压管的稳压区是其在 反向击穿 区 。
4、稳压二极管工作于伏安特性曲线的 反向击穿区） 区。（
晶体三极管结构
1、晶体三极管内部有三个区分别是集电区、基区和 发射区 区。
2、晶体三极管中有两个PN 结，其中一个PN 结叫做 发射结 ，另外一个叫做 集电结。
分类
1、三极管根据分层次序分为___ NPN 型；PNP 型两大类。
参数
1、三极管的安全工作区由三个极限参数决定，________集电极最大允许电流____、___集电极最大允许耗散功率_______、_____极间反向击穿电压___。
2、当温度升高时，二极管的反向饱和电流将 _____增大____。
)
放大
5、晶体三极管有两个PN 结，即 发射结和 集电结 ，在放大电路中 发射结必须正偏，集电结结必须反偏。 特性
1、三极管的输出特性曲线可分为三个区域，即 （放大区、截止区、饱和区） 。
3、当三极管工作在放大区 区时，关系式I C ＝βI B 才成立；当三极管工作在 截止区 区时，I C ≈0；当三极管工作在 饱和区 区时，U CE ≈0。
计算
4、某放大电路三极管，测得管脚直流电压分别为V V V V V V c b a 9.3;2.3;1-=-=-=, 这是 硅 管（硅、锗）， NPN ___型，集电极管脚是 a V 。
场效应管
1、场效应管是一种 电流控制 元件，而晶体管是 电压控制 元件。
2
（
第二章
技术指标
1、放大电路的____放大倍数__是指输出信号与输入信号的变化量之比。
3、对于一个晶体管放大器来说，一般希望其输入电阻要__高__些，以减轻信号源的负担，输出电阻要___低_____些，增大带动负载的能力。
分析方法
2、在画直流通路时，电容可以看作 开 路，电感可以看成 短 路。
3、放大器中电压、电流的瞬时值包括 直流 分量和 交流 分量两部分。
4、某固定偏置放大器中，实测得三极管集电极电位V c =V e ，则该放大器的三极管处于__________工作状态。 三种组态
1、三极管三种基本联接方式分别是 共集、共基、共射 。
）
2、共发射极基本放大电路兼有 交流放大 和 反相 的作用。
3、放大电路的三种基本组态中， 共集 组态带负载能力强， 共基 组态频率响应好，共射 组态有倒相作用， 共集 组态向信号源索取的电流小， 共射 组态既有电压放大作用，又有电流放大作用。
4、单管放大电路的三种基本组态中， 共集电极 电路具有电压放大倍数永远小于1，输入电阻高，输出电阻低的特点。
5、射极输出器的特性归纳为：电压放大倍数 ，电压跟随性好，输入阻抗 ，输出阻抗 ，而且具有一定的 放大能力和功率放大能力，射极输出器的反馈类型是 。
多级放大电路
2、多级放大电路常用的耦合方式有：__直接__耦合、__阻容______耦合和_变压器_________耦合。
3一个直接耦合放大电路 （能）放大交流信号，阻容耦合放大电路只能放大交流信号，不能放大直流信号
6、产出零点漂移的原因很多，其中最主要的原因是 温度 的影响。
第三章
1、__频率响应___是衡量放大电路对不同频率输入信号适应能力的一项技术指标。
…
2、当放大电路的电压放大倍数下降到中频电压放大倍数的倍时，相对应的低频频率称为放大电路的___下限频率___，相对应的高频频率称为放大电路的__上限频率___，二者之间的频率范围称为__通频带__。
4、某放大电路的电压增益为120dB ，相当于 1000000 倍。
5、阻容耦合的多级放大电路，影响低频信号放大的是 耦合电容 ，影响高频信号放大的是 结电容
第四章
1、与电压放大电路相比较，对功率放大电路的要求是：⑴根据负载需要， 提供足够的输出功率。⑵具有 较高的效率 。
2、对功率放大电路进行分析常常采用___图解法__。
3、功率放大器按静态工作点不同，主要可分为甲类、 乙类 和甲乙类三类工作方式。
4、乙类推挽放大器，由于三极管的死区电压造成失真现象，这种失真称为 交越失真 。
第五章
1、集成运放的内部通常包含四个组成部分，即：____输入级、中间级、输出级、偏置电路__。
(
2、理想运放工作在线性区时的两个重要特点用公式可以表示为：___-+=u u 、0==-+i i ___。
3、理想运算放大器工作在线性区域时，两输入端的电位 相等 ，输入电流均为 零 。
4、理想集成运放电路中，开环电压放大倍数=Auo ∞ ，输出阻抗=0r 0 。
5、差模信号的大小 相等 ，极性 相反 。 ，
7、差动放大器的两种输入方式为____共模信号和差模信号___。
8、差动放大器性能的好坏，应同时考虑它的___差模放大能力和 共模抑制能力__。
第六章
0、使放大电路净输入信号减小的反馈称为 正 反馈（填正、负）。
1、串联负反馈使输入电阻 增大
2、并联负反馈使输入电阻 减小
，
3、在放大电路中，如果要实现减小输入电阻的要求，应引入 并联负反馈 反馈。
4、在放大电路中，如果要实现增大输入电阻的要求，应引入 串联负反馈 反馈。
5、串联负反馈可以使放大器的输入电阻 ，并联负反馈可以使放大器的输入电阻 ，电压负反馈可以使放大器的输出 电压 稳定，电流负反馈可以使放大器的输出 电流 稳定。
6、在负反馈放大电路的四种基本组态中，能增大输入电阻，减小输出电阻的是
电压串联负反馈；能减小输入电阻，增大输出电阻的是电流并联负反馈。
7、如果想要改善电路的性能，使电路的输出电压稳定而且对信号源的影响减小，应该在电路中引入负 反馈。
8、负反馈可以提高 放大倍数稳定性；减小 非线性失真和抑制 干扰
9、放大电路产生正弦波振荡的条件是 AF=1
10、负反馈放大电路产生自激振荡的幅度条件是________________相位条件是________________。
1=??F A 、π)12(arg +±=?
?n F A ),3,2,1,0(???=n
、
第七章 第八章
1、根据工作信号的频率范围，滤波器可以分为_____低通、高通、带通、带阻__滤波器。
2、HPF 指的是 滤波器；BPF 指的是 滤波器。（高通；带通）
第九章
1、正弦波振荡电路可以产生振荡的条件是 相位平衡和振幅平衡。
2
3、正弦波振荡电路除了具有放大电路和反馈网络外，为了获得单一的频率还应具有_____选频网络__，为了达到稳定的幅度还应具有___稳幅环节_。
5、常用的RC 正弦波振荡电路有 文氏桥式；移相式；双T 选频网络______三种。
6、根据选频网络和反馈电路结构的不同，LC 正弦波振荡器的三种基本形式为_（变压器反馈式、电感三点式、电容三点式）
[
一、填空题（每空2分）
1．二极管主要由一个 PN 结 构成，因此具有 单向导电性 的特性。
2．整流滤波电路可以输出较平滑的直流电压，但当 电网电压 和 负载 变化时，会引起输出直流电压的
波动。
3．三极管具有 电流放大 作用，即 基极电流 的微小变化控制了 集电流 的较大变化。
4．直流通路用于分析放大器的 静态工作点 。
5．放大器必须设置 静态工作点 ，才能避免产生非线性失真。
6．电路中引入 电压 负反馈可以稳定输出电压。
7．引入负反馈后，放大器的放大倍数 降低 、稳定性 提高 。
8．自激振荡器电路主要由 放大电路 和 具有正反馈的选频电路 两部分组成。
9．自激振荡器电路的条件是： 必须是正反馈 和 反馈电压大于输入电压 。
{ 10．直流放大器在输入信号为零时，其输出端电压出现忽大忽小、忽快忽慢、无规则变化的现象叫做 零点漂
移 。
11．工作于线性区的理想运放具有以下特点：两输入端的电位 相等、输入电流 为零 。
12．串联型稳压电源由以下 取样、基准、放大、调整 四个环节组成。
13．电压放大器和功率放大器分别工作于 小、大 信号状态。
14．平滑的、连续变化的电压或电流叫模拟信号，离散的、断续变化的电压或电流叫数字信号。16．半加指两个一位二进制数求和，只计算由0出1 ，不管全1出0 。17．JK触发器中，J = 1 、K= 1 时，实现计数功能。
19．触发器是存储信息的基本单元。
20．D/A 转换用于把数字信号转换为模拟信号。
一、填空题（每空1分）
1．主要靠空穴导电的半导体称为P型半导体。
2．二极管正偏时导通、反偏时截止，即二极管具有单向导电性。
3．场效应管是利用电压控制电流来实现放大作用的。
4．如果一个放大电路中V=G,说明三极管处于截止状态。
5．分压式偏置电路具有稳定静态工作点的优点。
6．根据反馈信号取自输出信号（端）的情况判断是电压反馈还是电流反馈。
7．射极跟随器的反馈类型为电压串联负反馈。
8．双电源互补对称功放电路简称OCL 电路，单电源互补对称功放电路简称OTL 电路。
9．自激振荡电路从选频网络来分有LC振荡器、RC振荡器、晶体振荡电路。
10．在RC选频振荡器中，用RC串并联网络选频，振荡频率为1/2πRC 。
11．既要放大直流信号又要放大交流信号可选择直接耦合的级间耦合方式。
12．直流放大器存在的两个问题是工作点相互影响和零点漂移。13．直流稳压电源通常由变压、整流、录波、稳压四部分组成。
14．用1表示高电平、0表示低电平，称为正逻辑系统。
15．二进制数化为十进制数采用数码乘权相加。
16．组合逻辑电路有记忆功能。
17．数字集成电路从器件特性来分有TTL、CMOS 两大系列。
20．按照逻辑功能和电路组成不同，数字电路可分为组合电路和时序电路电路。
21．触发器是最简单、最基本的时序电路。
22．两种典型的时序电路是寄存器和计数器。
23．多谐振荡器没有稳态，电路不停的在两个暂态之间翻转。
24．一个双稳态触发器具有 2 种稳定状态，可以存放1 位二进制数码。
25．在8421BCD码中，十进制数0～9进行编码，需要位二进制数码。
26．A/D 转换用于把模拟信号转换为数字信号。
27．时序电路的特点是：任意时刻的输出，不仅取决于该时刻的输入、而且与电路原状态有关。
