产品质量监督抽查实施规范
CCGF 312.5—2010
电工塑料套管
2010-07-13发布 2010-08-01实施国家质量监督检验检疫总局
电工塑料套管产品质量监督抽查实施规范
1适用范围
本规范适用于电工塑料套管产品质量国家监督抽查，针对特殊情况的专项国家监督抽查、省级质量技术监督部门组织的监督抽查可参照执行。监督抽查产品范围包括硬质塑料套管及半硬质和波纹塑料套管。本规范内容包括产品分类、术语和定义、企业规模划分、检验依据、抽样、检验要求、判定原则、异议处理复检及附则。
注：针对特殊情况的专项国家监督抽查是指应急工作需要而进行的或者由于某种特殊情况（或原因）仅需要对部分项目进行抽样检验的专项国家监督抽查。
2 产品分类
2.1产品分类及代码
表1 产品分类及代码
2.2 产品种类
产品种类分为：
1）按照材质可分为硬质塑料套管和半硬质、波纹塑料套管；
2）按照用途可分为建筑用绝缘电工套管和电气安装用导管。
3 术语和定义
电工塑料套管是以塑料材料制成的用于2000V或1000V以下的工业及民用建筑中电线、电缆的保护套管。俗称：电线套管或穿线管。
4 企业规模划分
根据管道产品行业的实际情况，生产企业规模以管道产品年销售总额为标准划分为大、中、小型企业。见表2。
表2 企业规模划分
5 检验依据
GB/T 14823.2-1993 电气安装用导管特殊要求——刚性绝缘材料平导管
甬统表C01-23 工程材料/构配件/设备报审表 工程名称：莲桥街地块二标段（6#、7#地块）编号： 致: 宁波高专建设监理有限公司(监理机构) 我方于2016 年11 月9 日进场的工程、材料、构件、设备数量如下(见附件)。现将质量证明文件及自检结果报上，拟用于下述部位：公共部位装修电气工程 ，请予以审查。 附件：1、数量清单；PVC-U绝缘阻燃电工套管 2、质量证明文件； 3、进场验收表 项目经理： 年月日 总包项目经理： 年月日 项目监理机构审查意见： 经检查上述工程材料、构配件、设备，符合/不符合设计文件和规范的要求，准许/不准许进场，同意/不同意使用于拟定部位。 专业/总监理工程师： 年月日本表由施工单位填报，经项目监理机构审查签认后，建设单位、监理单位、施工单位各存一份。
甬统表C02-1 材料、构配件进场验收记录 工程名称：莲桥街地块二标段（6#、7#地块） 编号： 材料、构配件名称 PVC-U 绝缘阻燃电工套管 进场日期 2016.11.9 材料品种 套管 规 格 GY.315-20 进场数量 3800米 生产厂家 浙江中财管道科技股份有限公司 验收情况： 1．数量 3800米 ； 2．表面质量检查： 损坏： 破包： 污染： 3．抽样复试情况 4．存放地点 附件： 1． 生产厂家生产许可证； 2． 出厂合格证； √ 3． 试验报告； 4． 厂家质量保证书； √ 5． 进口商检证及中文资料； 6． 复试报告； 7．其他资料。 施工单位检查意见： 质检员： 材料员： 年 月 日 项目监理机构验收意见： 专业监理工程师： 年 月 日 本表由施工单位填写，监理机构验收合格后，作为质量证明资料，施工单位保存。
《电工套管》试题（有答案） 姓名：分数： 一、单选题（每题2分，共40分） 1.电工套管的产品标准是（A） AJG/T3050-1998BJG/T3050-2008 CGB/T3050-1998DGB/T3050-2008 2.套管做抗压性能时，中型套管选取的抗压荷载值为（B）N A320B750C1250D4000 3硬质套管抗压性能时，卸荷1min时，外径变化率为（B）ADf≤25%BDf≤10%CDf≤15%DDf≤30% 4.套管抗冲击性能所取试样放入60℃±2℃的烘箱内预处理（C）A24hB30hC240hD300h 5.套管抗冲击性能轻型套管下落高度为（A）mm A100±1B200±1C300±1D400±1 6.套管抗冲击性能-15型套管，低温箱处理温度为（A） A-5℃±1℃B-10℃±1℃ C-15℃±1℃D-20℃±1℃ 7.硬质套管弯曲性能试验低温处理时间为（A）h A2B3C4D5 8.硬质套管弯扁性能烘箱处理温度为（B） A50℃±2℃B60℃±2℃C70℃±2℃D80℃±2℃
9.半硬质套管弯扁性能试验取样长度为其外径的（D）倍 A15B20C25D30 10.电工套管耐热性能制备三根（C）mm长的试样 A60B70C80D90 11.电工套管跌落性能下落高度为试样最低点距混凝土地面高（C）mm A500B1000C1500D2000 12.规定电工套管耐热性能压痕直经di≤（B）mm。 A1B2C3D4 13.电工套管绝缘强度试验施压电压为（C）V A1000B1500C2000D2500 14.电工套管绝缘强度试验要求套管放入水中长度为（B）mm A5000B1000C1200D1500 15.电工套管绝缘强度试验结果判定要求（C）min不击穿。 A5B10C15D20 16.下列硬质套管公称尺寸可以不进行弯扁试验的是（D） A16B20C25D32 17.最小壁厚测定试验需要去一段套管，沿横截面个等分点，其中一点为，取4点的。（D） A4最薄点最小值B4最远点平均值 C6最薄点最小值D4最薄点平均值 18.套管绝缘电阻测试试验要求水温在60℃±2℃下恒温（A）h
电工套管套管最大外径量规JG3050-2 JG3050-2套管最大外径量规，《JG 3050-1998 电工套管》图片2； 量规规格：16、20、25、32、40、50、63。 JG3050-1998绝缘电工套管及配件的检测设备及配置清单| 一、绝缘电工套管检测范围： 本标准规定了用于建筑物或构筑物内的塑料绝缘电工套管及配件的分类及型号、技术要求、试验方法和检验规则等。 本标准适用于以塑料绝缘材料制成的，用于建筑物或构筑物内保护并保障电线或电缆布线的圆形，电工套管（以下简称套管）及配件。 二、绝缘电工套管检测产品： JG3050-2套管外径量规（7件） JG3050-3硬质套管***小外径量规（7件） JG3050-4半硬质套管及波纹套管***小外径量规（7件） JG3050-5硬质套管***小内径量规（7件） JG3050-6螺纹量规（7件） JG3050-7电工套管压力试验机 JG3050-8电工套管冲击试验机 JG3050-9电工套管弯曲试验机 JG3050-10半硬质套管及波纹套管弯曲试验仪 JG3050-11半硬质套管及波纹套管弯曲后***小内径量规（7件） JG3050-11P梯形钢丝弹簧 JG3050-12硬质套管弯曲后***小内径量规（3件） JG3050-13弯曲固定装置
JG3050-14球压测试仪（球压耐热试验装置）JG3050-15半硬质套管及波纹套管耐热试验装置JG3050-16电工套管电气性能测定仪 JG3050-16F电工套管数显恒温水浴 GBT6671-3管材划线器 JL-12塑料管材划线器 XWR-2406氧指数测定仪 XWR-2408水平垂直耐燃烧试验机 50mm压力机压块 DX40-160低温试验箱 101-2电热鼓风干燥箱 0.02游标卡尺
建设工程质量检测中心 水电现场检测方案 2014.10编 一、检测依据 1）《建筑给水排水及采暖工程施工质量检收规范》（GB50242-2002） ， 然后在 零线连接；单相三孔插座，面对插座的右孔与相线连接，左孔与零 线连接； 2、单相三孔、三相四孔及三相五孔插座的接地（PE）或接零（PEN） 线接在上孔。插座的接地端子不与零线端子连接。同一场所的三相 插座，接线的相序一致。
3、接地（PE）或接零（PEN）线在插座间不串联连接。 24.1.1人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以 上按设计要求位置设测试点。 18.1.2低压电线和电缆，线间和线对地间的绝缘电阻值必须大于0.5M Ω。 甲方（被检测单位）： 1.确保给水系统正常通水，供电系统正常供电。 2.提前提供水、电施工图纸给乙方。 乙方（检测单位）： 1.根据图纸制定出检测细则。 2.确保所使用的仪器设备在检定或校准的周期内，并处于正常状态，
仪器设备的精度应满足检测项目的要求。 3.接受委托后，在天气状况连续为晴的第四至第五个工作日，通知甲 方进行检测。
湖南省建设工程质量检测中心 株洲实验室部分建材常规检测送检指南 一、阀门 1.检测项目：强度试验、严密性试验。 3.2.4 10%， 2.检测依据： 1）依据《建筑节能施工质量验收规范》(GB50411-2007)的强制条文12.2.2中的规定，低压配电系统选择的电缆、电线截面不得低于设计值，进场时应对每芯导体电阻值进行见证取样送检。每芯导体电阻值应符合标准规定。检验方法：进场时抽样送检，验收时核查检验报告。检查数量：同
《电工套管》试题（有答案）姓名：分数： 一、单选题（每题2分，共40分） 1.电工套管的产品标准是（A ） A JG/T3050-1998 B JG/T3050-2008 C Array 2. A 3 A Df≤ 4. A 5. A 100 6. A -5 C -15 7.硬质套管弯曲性能试验低温处理时间为（ A ）h A 2 B 3 C 4 D 5 8.硬质套管弯扁性能烘箱处理温度为（B ） A50℃±2℃ B 60℃±2℃ C 70℃±2℃ D 80℃±2℃9.半硬质套管弯扁性能试验取样长度为其外径的（ D ）倍 A 15 B 20 C 25 D 30
10.电工套管耐热性能制备三根（ C ）mm长的试样 A 60 B 70 C 80 D 90 11.电工套管跌落性能下落高度为试样最低点距混凝土地面高（C ）mm A 500 B 1000 C 1500 D 2000 12.规定电工套管耐热性能压痕直经di≤（B ）mm。 A 1 13. 14. 15. A 5 16. A 16 17.其中一点为，取4 A 4 C 6 18.套管绝缘电阻测试试验要求水温在60℃±2℃下恒温（ A ）h A 2 B 3 C 4 D 5 19.套管均匀度测定试验中每个测量值与A的偏差△A不应超过（ A ）mm范围。 A ±（0.1+0.1A） B ±（0.2+0.1A） C ±（0.1+0.2A） D ±（0.2+0.2A）
20.套管弯曲试验对波纹套管取六根试样，波纹套管每根试样长度至少为其外径的（ C ）倍。 A 8 B 10 C 12 D 15 二、多选题（每题2分，共30分） 1.下列说法正确的有（BC ） A B C D 2. A 20 3. A B C D 4.下列说法正确的有（B ） A 绝缘强度试验验要求试样在60±2℃水中恒温2h B 绝缘强度试验要求对试样施加2000V交流电压 C 绝缘强度试验要求对试样施加500V叫交流电压 D 绝缘强度试验要求对试样施加2000V直流电压
电工套管作业指导书 1范围 本细则规定了建筑用绝缘电工套管的取样、检测项目、检测方法、判定依据、仪器设备、检测程序、原始记录、检测报告等。 本细则适用于建筑用绝缘电工套管及配件检测。 2规范性引用文件 JG3050-1998《建筑用绝缘电工套管及配件》 3检测项目参数及仪器设备要求
4接样或抽样 委托检测 4.1.1接样人员检查样品数量及样品技术要求是否符合规范规定的要求。 4.1.2检查样品是否见证送检或委托送检，委托单是否签字盖章齐全等。 4.1.3检查委托单填写是否明确，如试样种类、生产厂家、数量、检测项目、检测依据等。 4.1.4检查样品状态，与委托人进行必要的确认，判定所检测样品是否满足检测标准要求。 抽样检测 4.2.1抽取样品时要有受检方代表及第三方代表在场的情况下共同抽取，并在抽 样单上签章；一旦抽样完毕，立即将样品封装好贴上加盖有本中心公章和受方代表及第三方代表签字的封条，对抽取样品采取有效保管、运输措施。 4.2.2检查抽样单、登台帐是否按要求内容逐填写清楚明确。 5检测前检查 检查检测任务单与样品是否相符。被检样品数量、规格、尺寸是否符合检测标准要求。检测人员对不符合要求的样品，有权暂时停止检验，写明原因，上报检测室主任等待处理。 检查检测使用的计量器具、仪器设备是否在检定的有效期内。 检查仪器设备是否运转正常。 检查环境条件是否符合规定的要求。 6取样方法 硬质套管应有六根制造长度取其中三根以备制样，半硬质和波纹套管，取 36m制样时每隔3m取3m以备制样。 7试验方法 试验环境与试样 7.1.1除非另有规定,试验应在环境温度为23±2C条件下进行。 7.1.2除非另有规定，每项试验应取三个试样进行试验。 7.1.3试验应在产品产出10天后进行。试验步骤
电工套管作业指导书 1 范围 1.1本细则规定了建筑用绝缘电工套管的取样、检测项目、检测方法、判定依据、仪器设备、检测程序、原始记录、检测报告等。 1.2本细则适用于建筑用绝缘电工套管及配件检测。 2 规范性引用文件 JG3050-1998《建筑用绝缘电工套管及配件》 3 检测项目参数及仪器设备要求
4 接样或抽样 4.1委托检测 4.1.1 接样人员检查样品数量及样品技术要求是否符合规范规定的要求。 4.1.2检查样品是否见证送检或委托送检，委托单是否签字盖章齐全等。 4.1.3 检查委托单填写是否明确，如试样种类、生产厂家、数量、检测项目、检测依据等。 4.1.4 检查样品状态，与委托人进行必要的确认，判定所检测样品是否满足检测标准要求。 4.2抽样检测 4.2.1 抽取样品时要有受检方代表及第三方代表在场的情况下共同抽取，并在抽样单上签章；一旦抽样完毕，立即将样品封装好贴上加盖有本中心公章和受方代表及第三方代表签字的封条，对抽取样品采取有效保管、运输措施。 4.2.2 检查抽样单、登台帐是否按要求内容逐填写清楚明确。 5 检测前检查 5.1 检查检测任务单与样品是否相符。被检样品数量、规格、尺寸是否符合检测标准要求。检测人员对不符合要求的样品，有权暂时停止检验，写明原因，上报检测室主任等待处理。 5.2检查检测使用的计量器具、仪器设备是否在检定的有效期内。 5.3检查仪器设备是否运转正常。 5.4检查环境条件是否符合规定的要求。 6 取样方法 硬质套管应有六根制造长度取其中三根以备制样，半硬质和波纹套管，取36m制样时每隔3m取3m以备制样。 7 试验方法 7.1 试验环境与试样 7.1.1除非另有规定,试验应在环境温度为23±2℃条件下进行。 7.1.2除非另有规定,每项试验应取三个试样进行试验。 7.1.3试验应在产品产出10天后进行。 7.2试验步骤
第八章电工套管 一、填空题 1、除非另有规定，电工套管所有试验应在环境温度为条件下进行。 2、最小壁厚测定试验需要截取一段套管，沿横截面，用游标卡尺测试，其中一点为，取4点数据的。 3、套管抗压力试验对硬质套管应在。 4、套管冲击试验应取长试样12根，将其置于的烘箱内预处理240h。 5、硬质套管试样六根，其中三根试样在进行，另三根试样。 6、只对公称尺寸为进行弯扁试验。 7、跌落试验试验后观察套管及配件表面，要求。 8、套管抗压力试验取三根长度为的试件。 9、外径变化率Df的公式为。 10、套管冲击试验后12根套管中。 二、单项选择题 1、套管均匀度测定试验中每个测量值与A的偏差△A不应超出（）范围 A.±(0.1+0.1A)mm B. ±(0.2+0.1A)mm C. ±(0.1+0.2A)mm D. ±(0.2+0.2A)mm 2、套管抗压试验硬质套管在( )内均匀加荷达到规定的相应压力值；持荷1min时，测出受压处外径；撤去荷载1min时，再测套管受压处外径。 A. 20s B. 25s C. 30s D. 35s 3、套管抗压试验半硬质套管及波纹套管在加荷30s时，套管外径变化率在大于30%，小于( )的范围内，且此压力值不低于规定的相应值。持荷1min后撤去荷载，15min后测量套管受压处外径。 A. 30% B. 40% C. 50% D. 60% 4 套管弯曲试验中硬质套管-5型和90型套管，低温箱温度为( )； A. -5℃±2℃ B. -5℃±1℃ C. -10℃±2℃ D. -10℃±1℃ 5、套管弯曲试验对半硬质套管取六根试样，半硬质套管试样长度至少为其外径的( )倍 A. 20 B. 30 C. 40 D. 50 6、套管弯曲试验对波纹套管取六根试样，波纹套管每根试样长度至少为其外径的（）倍。 A. 8 B. 10 C. 12 D. 15 7、下列公称尺寸可以不进行弯扁试验的是： A. 16 B. 20 C. 25 D. 32 8、套管及配件跌落性能试验低温箱的控制温度为 A. -15℃±1℃ B. -15℃±2℃ C. -20℃±1℃ D. -20℃±2℃ 9、阻燃试验中厚度小于2.5mm的电工套管施加火焰方法为：间隔性施加火焰三次，每次施加火焰25s，间隔（）s。 A. 2 B. 3 C. 4 D. 5 10、套管绝缘电阻测试试验要求水温在60℃±2℃下恒温（）。 A. 2h B. 3h C. 4h D. 5h 三、判断题 1、套管最小外径的技术要求套管不能通过量规。 2、套管最小内径测定半硬质套管及波纹套管用游标卡尺测量其内径，沿每根套管圆周均分出4个值，三根套管共测得12个内径值。错 3、套管最小内径试验硬质套管量规应能在其自重作用下不通过套管错
华润建筑威海.宅中心电气管预埋方案 认真熟悉图纸、图纸会审、设计变更及甲方下发相关变更文件；根据土建弹出的水平线，测定接线盒，箱体安装的尺寸位置并用油漆做好记号；待一层底筋铺满后开始敷设电工套管，电工套管尽量走直线，电工套管中端位置20cm用扎丝绑扎牢固，线管安装设计图纸敷设完之后每隔1米进行绑扎固定，接头两端绑扎牢固。塑料管采用专用的套管粘接，管弯半径均大于管径的10倍，浇砼之前项目部进行自检，自检合格后报北京佳益监理项目部水电监理工程师孙工和杨工验收，报验资料与施工同步进行，水电监理工程师验收合格方可进行下道工序施工，并做好相关隐蔽记录。 浇砼之前将朝上的线管管口全部塞实，防止浇砼时混凝土砂浆进入管内使线管堵塞，土建浇砼时派责任心强的水电工进行全程看管，如有损坏及时修理，保证电工套管畅通，浇砼完毕后将电工套管长的全部锯断，距离毛地坪面2cm，采用专用的吹管器进行吹管，如有不同的及时进行修理，实在不方便修理的将从下层再放，尽量避免在今后的毛地坪上进行二次线管敷设， 平时加强线管成品保护工作，把在地坪上的电工套管管头用强度高的水泥沙灰捂住。加强成品保护的同时加强巡视，发现有破坏的及时修理，做到精心施工、精心保护，针
对班组操作人员责任心不强进行思想教育督导，加强责任心高标准严要求的干好本职工作。项目部专业质检员全程监督其操作，发现违规操作及时解决，绝不留后患，争取一次性合格。 结构钢筋绑扎好后，用水准仪在墙面钢筋上标注出水平基准点，每到墙不少于两点，将两水平基准点之间用细线连接，形成一道水平基准线，由此水平基准线标注出电线盒安装标高尺寸，加强线盒固定，保证其位置固定牢固。模板封板之前报北京佳益项目部专业监理工程师孙工和杨工进行验收，保证其合格率100%。线管绑扎牢固。项目部专业质检员进行全面的跟踪检查，仔细与蓝图进行核对。避免遗漏管的现象发生。做到检查检查再检查，确保准确无误之后再进行封板。 二次结构电工套管暗敷，开槽之前根据土建1m水平线测出线盒、箱体的标高，箱盒要求平整牢固，坐标正确，内部填充墙采用的事加气块，待墙体砌好之后派专业水平好的电气操作工进行弹墨线，切线槽采用专用的大理石切割机进行切割，线槽的深度和宽度均为线管外径的1.5倍，槽内多管，管之间空隙至少0.5cm，槽内管线较多的地方采用混凝土填实，（首先将线管固定好，在线管外面用模板固定好之后用细石混凝土浇捣填实，加强振捣）在土建墙面粉刷前管内全部穿好尼龙绳子以示电工敷设的套管通畅。线槽开好报
电工套管检测试验作业指导书注:该作业指导书所示表格可按实际请款进行修改完善。 序号检测项目 检测参数范围 对应主要仪器设备硬质套管半硬质套管、波纹套管 1 外观-- -- 游标卡尺（分度值0.02mm） 2 最大外径16-63mm 16-63mm 量规 3 最小外径16-63mm 16-63mm 量规 4 最小内径16-63mm 16-63mm 量规 5 最小壁厚16-63mm -- 游标卡尺（分度值0.02mm） 6 抗压 性能 9 ≤25% -- 电工套管压力试验机 游标卡尺（分度值0.02mm）、 钢块 10 ≤10% ≤10% 7 抗冲击性能16-63mm 16-63mm 电工套管冲击试验机、低温试验箱、电热鼓风干燥箱 8 弯曲性能16-25mm 16-63mm 电工套管管弯曲试验机低温试验箱 9 弯扁性能16-25mm 16-25mm 量规 电热鼓风干燥箱 10 跌落性能16-63mm 16-63mm 低温试验箱 11 耐热性能≤2mm 量规自重通过球压仪 电热鼓风干燥箱 游标卡尺（分度值0.02mm） 11 电气性能≥100MΩ≥100MΩ绝缘电阻测试仪 12 阻燃性能 （氧指数） ≥32mm ≥32mm 电缆垂直燃烧试验仪 保定市科源建材检测有限公司 作业指导书页数第 1页共 26 页 标题电工套管检测试验作业指 导书 修改号第2016版第0次修订 颁布日期2016年10 月 10 日 保定市科源建材检测有限公司文件编号BDKY/ZY 118-2016
1.1外观 1.1.1 检测依据 各电工导管对外观检查的要求，对所涉及的条款一一认真检查。 1.1.2 检测设备 目测。 1.1.3方法步骤 1.1.3.1 JG3050-1998要求：套管及配件内外表面应光滑.不应有裂纹、凸棱、毛刺等缺陷。穿人电线或电缆时，套管不应损伤电线、电缆表面的绝缘层。 1.1.3.2 GA 305-2001按 GB/T 14823.2-1993 《电气安装用导管 特殊要求：刚性绝缘材料平导管》和GB/T 14823.4-1993 《电气安装用导管 特殊要求:可弯曲自恢复绝缘材料导管》逐一检查。 其它外观要求见各对应的产品标准。 1.1.4 外径检测原始记录表格格式表格见表格1 相关内容要求 根据具体情况调整。 1.2 标识 1. 2.1 检测依据 见各产品对标识的要求，对所涉及的条款一一认真检查。 1.2.2 检测设备 1.2.2.1 纯棉棉布 1.2.2.2 汽油 工业级 1.2.3 方法步骤 用一块充分浸水的纯棉以 2 次/s 的速度（手的进退动作各算一次）匀速在同 一标记上擦拭15s ，再用一块充分浸透汽油的纯棉布以同样速度擦拭15s 。 1.2.4 结果要求 标记应清晰；对GA305-2001不合格判定为C 类。其它判定方法见各自产品标准。 1.3 规格尺寸 1.3.1 最大外径 1.3.1.1 检测依据 JG3050-1998 建筑用绝缘电工导管及配件 1.3.1.2 检测设备 导管卡规 一套 1.3.1.3 检测方法 取三 根 长 度为1 000m m 的套管，按图21选定量规，测定相应规格的套管时，量规应能 页 数 第 2页 共 26 页 标题 电工套管检测试验作业指 导书 修改号 第2016版 第0次修订 颁布日期 2016年10 月 10 日 保定市科源建材检测有限公司 文件编号 BDKY/ZY 118-2016
关于XXX电气线路的检测报告 XXX大队防火科： XXX营业部经持证电工现场检查、测试，检测情况如下： 1.本营业部主进线采用三相四线制，线面70㎡（国标线），安装了带 漏电装置100A的总开关。 2.本营业部设有专门的机房，全场的用电设备开关统一安装在机房的 总电箱里，机房通风良好，干燥。 3.全场的用电设备根据功率选择了合适的电路面（选用了国标、金龙 羽牌）合理的进行了分组。 4.本营业部总终端数136台，共分成8组带漏电空气开关独立控制， 每组都有安全接地，每线面达4㎡。 5.消防设施用电采用了独立供电，安装有自带式储电应急照明。 6.全场电脑采用了单机单座，提高了安全用电性能。 7.全场电线未见裸露、老化和电气超负荷现象；在安装时，电线之间 采用了硬质塑料胶套管穿管使绝缘部分免受破坏。 8.线槽内的导线和电缆的总面按规定没有超过线槽内面的40﹪.这样 能使导线有效地散热。 9.强电和弱电分开敷设，全场管线均为明敷。 10.配电箱，铁管配线，金属线槽配线，封闭式线槽等的所有非导电部 分的铁件，均已做好相互连接和跨接，使它成为一个导体并接地。 11.全场未见乱拉电线和接入过多或功率过大的电气设备。 12.本营业部严格执行电气装置安装规程和技术管理规程。 13.根据导线使用的具体环境选用不同类型的导线，正确选择配电方式。
14.导线与导线、导线与电气设备的连接牢固可靠。 15.线路上按规定安装断路器或熔断器，能在线路发生短路时能及时、 可靠地切断电源。 16.本营业部定期对电气线路进行了检查、检测，使电气线路能正常、 有效、安全地运行。 XXX营业部 XXXX年XX月XX日
电工套管检测作业指导 书 Document number【AA80KGB-AA98YT-AAT8CB-2A6UT-A18GG】
电工套管作业指导书 1 范围 本细则规定了建筑用绝缘电工套管的取样、检测项目、检测方法、判定依据、仪器设备、检测程序、原始记录、检测报告等。 本细则适用于建筑用绝缘电工套管及配件检测。 2 规范性引用文件 JG3050-1998《建筑用绝缘电工套管及配件》 3 检测项目参数及仪器设备要求
4 接样或抽样 委托检测 4.1.1 接样人员检查样品数量及样品技术要求是否符合规范规定的要求。 4.1.2检查样品是否见证送检或委托送检，委托单是否签字盖章齐全等。 4.1.3 检查委托单填写是否明确，如试样种类、生产厂家、数量、检测项目、检测依据等。 4.1.4 检查样品状态，与委托人进行必要的确认，判定所检测样品是否满足检测标准要求。 抽样检测 4.2.1 抽取样品时要有受检方代表及第三方代表在场的情况下共同抽取，并在抽样单上签章；一旦抽样完毕，立即将样品封装好贴上加盖有本中心公章和受方代表及第三方代表签字的封条，对抽取样品采取有效保管、运输措施。 4.2.2 检查抽样单、登台帐是否按要求内容逐填写清楚明确。 5 检测前检查 检查检测任务单与样品是否相符。被检样品数量、规格、尺寸是否符合检测标准要求。检测人员对不符合要求的样品，有权暂时停止检验，写明原因，上报检测室主任等待处理。 检查检测使用的计量器具、仪器设备是否在检定的有效期内。 检查仪器设备是否运转正常。 检查环境条件是否符合规定的要求。 6 取样方法 硬质套管应有六根制造长度取其中三根以备制样，半硬质和波纹套管，取36m制样时每隔3m取3m以备制样。 7 试验方法 试验环境与试样 7.1.1除非另有规定,试验应在环境温度为23±2℃条件下进行。 7.1.2除非另有规定,每项试验应取三个试样进行试验。 7.1.3试验应在产品产出10天后进行。
电工导管（套管）作业指导书 1.1外观 1.1.1 检测依据 各电工导管对外观检查的要求，对所涉及的条款一一认真检查。 1.1.2 检测设备 目测。 1.1.3方法步骤 1.1.3.1 JG3050-1998要求：套管及配件内外表面应光滑.不应有裂纹、凸棱、毛刺等缺陷。穿人电线或电缆时，套管不应损伤电线、电缆表面的绝缘层。1.1.3.2 GA 305-2001按 GB/T 14823.2-1993 《电气安装用导管特殊要求：刚性绝缘材料平导管》和GB/T 14823.4-1993 《电气安装用导管特殊要求:可弯曲自恢复绝缘材料导管》逐一检查。 其它外观要求见各对应的产品标准。 1.1.4 外径检测原始记录表格格式表格见表格 1 相关内容要求根据具体情况调整。 1.2标识 1.2.1 检测依据 见各产品对标识的要求，对所涉及的条款一一认真检查。 1.2.2 检测设备 1.2.2.1 纯棉棉布 1.2.2.2 汽油工业级 1.2.3 方法步骤 用一块充分浸水的纯棉以 2 次/s 的速度（手的进退动作各算一次）匀速在同一标记上擦拭15s，再用一块充分浸透汽油的纯棉布以同样速度擦拭15s。 1.2.4 结果要求 标记应清晰；对GA305-2001不合格判定为C类。其它判定方法见各自产品标准。 1.3 规格尺寸 1.3.1 最大外径 1.3.1.1 检测依据 JG3050-1998 建筑用绝缘电工导管及配件 1.3.1.2 检测设备 导管卡规一套 1.3.1.3 检测方法 取三根长度为1 000m m的套管，按图21选定量规，测定相应规格的套管
时，量规应能在其自重作用下通过套管。 图21 导管最大外径量规 1.3.1.4 结果判定 采用通过法判定导管最大外径。 1.3.2 最小外径 1.3. 2.1 检测依据 a. JG 3050-1998 《建筑用绝缘电工导管及配件》 b. GB/T 14823.1-1993 《电气安装用导管特殊要求:金属导管》 c. GB/T 14823.2-1993 《电气安装用导管特殊要求：刚性绝缘材料平导管》 d. GB/T 14823.4-1993 《电气安装用导管特殊要求：可弯曲自恢复绝缘材料导管》 e. GA 305-2001 《电气安装用阻燃PVC塑料平导管通用技术条件》 1.3. 2.2 检测设备 a.硬质套管最小外径量规（见下图 22）
爱康企业集团——专业电工套管系统 电工套管常见问题 强电与弱电布线不规范 近距离的布线违规
电工套管如何选择 其管壁表面而光滑，壁厚要求手指用劲捏不破的强度，而且应有合格证书。 要符合国家标准，标准规定应使用管壁厚度为1.2mm以上的电线管，标准要求管中电线的总截面积不能超过塑料管内截面积的40%。保利管道产品优势 抗冲性能好：韧性强，可明敷或暗敷。 耐腐、防虫：电线套管系列具有酸碱性能好，无虫害。 阻燃性好：电线套管系列具有离火自熄性能，防火阻燃性好。 绝缘性能强：电气绝缘性能优良，有效地避免漏电、触电事故。 施工方便：质量轻，易弯曲，剪接方便。 节省投资：与钢管相比，材料成本和施工安装费可大大降低。 保利管道系统配套 “保利”利用PVC-U阻燃的特性，在配方中添加红、蓝两种不同的色料，制成红、蓝电工套管，来区分家庭装潢中采用的强、弱电电工护套管。不仅起到保护电线，防止意外损坏或触摸产生触电，也避免了强弱电的混用，减少了二次装修中或线路改路时，强弱电难区分造成的安全隐患。达到既美观、又安全的双重功效。 电工套管施工要点 首先对施工班组进行全面的技术交底。 熟悉图纸，防止漏埋、错埋。混凝土梁、柱内预埋线管时，线盒、箱要固定牢固，位置要 符合设计要求。 管子最小弯曲半径大于等于10D，管子弯曲处弯扁度小于等于0.1D（D为管子外径）。 管进盒、箱连接，一定要使用杯梳，管进入盒、箱与盒、箱里口平齐，一管一孔，不许开 长孔。 管口要求平整，管与管，管与盒（箱）等器件连接时，连接件必须要涂胶水，接口要牢固 密封。 灯头盒、开关盒埋入混凝土内一定要用泡沫塑料、剧末等填充材料填实用胶带包牢，防止 水泥浆灌入盒内。 成排管路在同一位置时，要求管与管之间有2cm以上的间距，排列整齐。 灯头盒，开关盒位置严格按施工图尺寸进行预留，预埋时，放好样，在图上标出管线位置。 单皮钢筋上禁止管子交叉，防止楼板裂缝，交叉管要在双层钢筋内。 在土建模板上开洞时要求机械开洞，开洞产生的剧末要及时进行清理。 用镀锌铁丝固定管子时，禁止将管子与主筋绑在一起，以免影响结构。 管进盒箱时应煨成灯叉弯，管路每隔1m处用镀锌铁丝绑扎牢固，弯曲部位按要求固定， 向上引管不宜过长，以能煨弯为准，向墙外引管要封堵预留管口。
1、管材剪切 用专业的剪刀可方便的切割管材，首先把剪刀张开，把管材放在刀口上，握紧剪刀手柄让齿轮锁住刀口，再松开手柄，然后再反复握紧，直至管材被切断。这样使得切口完整，避免穿电线时破损电线的绝缘体，也可以用弓锯切割管材，但需清理切口，清除毛刺。 2、管材与管件连接 管材与配件的连接用PVC粘结剂进行粘接。粘接前，应保持管材及配件表面干净，无油污和水渍，然后在接口处均匀地涂上一层胶水后粘接保持15秒不动即可粘接牢固，若适当的静置一段时间即可达到很大的强度。若管材需用碎石埋没，应选用重型电气穿线管，并在连接强度达到要求后才能覆盖埋没以免管材损坏。 绝缘电工套管的弯曲 1、冷弯： 弯曲外径等于或小于25mm的绝缘电工套管时，用专用弹簧插入管内，按所需的长度和角度进行弯曲，其中对弯曲及弹簧应注意一下几点： A、所用弹簧不能扭曲太厉害、不允许变形，不合格的弹簧会使管子扭曲和损坏，并造成弹簧卡 在管内，弹簧外径应小于管材内径0.7-1mm，当弯曲较长的管子时，应将弹簧的一头用绳拴住，以便将其拉出。管材弯曲最好不要大于90度，∮20的管材，其弯曲半径R＞50mm，∮25的管材，其弯曲半径R＞62.5mm. B、因管材有回弹，弹簧插入管内后，应慢慢进行弯曲，手弯角度稍小于所需角度，在寒冷天气 里，应先用布将管子握在手中，在弯曲处反复摩擦，使之变热，再进行弯曲，如弯曲速度太快。容易损坏管材和弹簧。 C、如果在安装过程中，采用明装，应将弯好的管材用管卡固定好。管材弯曲好后，当抽出弹簧 时，不能强行抽出，应将弹簧按逆时针方向转动，并慢慢抽出，以免弹簧被卡住或损坏。如果管材弯曲角度不满意也不能强行拉扯使之还原，以免损坏弹簧和管件。 2、加热弯曲 半径大于25mm的管材，应将弹簧插入管内，并用热水、热气喷淋等方法，对其进行弯曲，但切不可用火焰直接加热。当被弯管材还未冷却时，切不可将弹簧抽出，稍等其完全冷却后，再将弹簧按逆时针方向缓缓转动，并慢慢抽出。管材弯曲最好不要大于90度，加热弯曲管材时，注意防止管壁起皱，在弯曲时，应尽量伸展，并用湿布冷却管材。 3、使用手板弯管器弯曲管材 将管子插入配套的弯管器，手扳一次弯成所需要的弯度。 注意事项 1、管子弯曲时应慢慢进行，速度不宜过快，否则易损坏管子及其内弯管弹簧。 2、在弯管弹簧未取出之前，不要用力使弯管回复，以防损坏弹簧。 3、当弯管弹簧不易取出时，可逆时针转动弹簧边外拉，弹簧外径收缩，便可取出。 4、如果管子较长时，在弹簧两端系上绳子，管子弯曲后，可以借助绳子拉出弹簧。 5、在寒冷的天气施工，先用布先将管子需弯曲出反复摩擦，以使其适当升温后再行弯曲。 6、管材装配后，应防止被冲落、破坏或损伤。
第一联 交样品室验收样品后存档 J-1 珠海市建设工程质量监督检测站 建筑用绝缘电工套管检验委托单 （带下划线栏目由本站填写） 报告编号：ALC 检验编号 ALC 样品状态 □正常 □异常 试验费用 共 计 ￥ 元 样品来源 □委托单位送检 □复检 □见证送样 □监督抽检 抽样人： 缴费帐号 委托单位 委托单位地址 见证单位 见证人 见证人证书编号 工程名称 工程委托号 送样人： 联系电话： 施工单位 电脑代号 样品处理意见 □退样 □不退样 检验依据 □JG3050-1998《建筑用绝缘电工套管及配件》 □ 厂家名称 牌 号 型 号 检 验 项 目 品种 机械性能 等 级 温度等级 公称尺寸 （mm ） 阻燃特性 生产日期 生产批号 □外观 □抗压性能 □耐热性能 □最大外径 □弯曲性能 □阻燃性能 □最小外径 □弯扁性能 □电气性能 □最小内径 □跌落性能 □ □最小壁厚 □冲击性能(见说明) □ 硬质管 □ 半硬质管 □ 波纹管 □轻型管 □中型管 □重型管 □ □25型 □15型 □5型 □90型 □90/-25型 □ □16 □20 □25 □ □阻燃 □非阻燃 备 注 收样人： 收样日期： 年 月 日 说明：1、委托方确认检验项目、检验依据，保证所提供样品和资料的真实性，按时支付检测费用、凭取报告凭证领取报告和退样。 2、见证人确认对有见证送检样品的代表性和取样、送检的真实性负法律责任。 3、工程质量监督管理部门对监督抽检样品的代表性和取样、送检的真实性负责。 4、检测单位保证检验的公正性，对检验数据负责，为委托方提供的样品及其有关资料保密。承诺收样后7个工作日（如有“冲击性能”则需12个工作日）内完成检验。 5、除特别约定外，本实验不留样及退样。 检测单位地址：珠海市吉大吉石路21号 邮政编码：519015 电话：3324109 3324106
电工套管量规 一、电工套管量规选择方法 1.硬质套管量规 最大外径检测按JG3050-1998中6.3.1条图2进行。最小外径按照规范中6.3.2.1条图3 进行，最小内径按照规范中6.3.3.1条图5进行，弯曲后最小内径量规按照规范中6.7.1 条图12中进行， 2.半硬质，波纹套管量规 最小外径量规按照规范6.3.2.1中图4进行，弯曲后最小内径量规按照规范6.6.1中图11进行， 3.螺纹套管 螺纹检测按照规范6.3.5.1条中图6进行 二、电工套管量规使用方法： 1.硬质套管最大外径检测按图2选择量规，取三根长度为1000mm的套管，选定相应的量规，测定相应规格套管时，量规应能在其自重作用下通过套管； 2.a)最小外径检测按图3选择量规，测量相应规格套管时，再无外力作用下，套管不能通过量规。 b)半硬质套管及波纹套管按图4选择量规，测定相应规格套管式，在无任何外力作用下，套管不能通过量规。 3.a)硬质套管最小内径测量按图5选择量规，取三根长度为1000mm的套管，测定相应规格的套管时，量规应能在其自重作用下通过套管 b)半硬质套管及波纹套管用游标卡尺测量其内径，沿每根套管圆周均分测出3个值，三根套管共测得9个内径值，要求测量值不应小于规范中表2的最小内径值 c)最小壁厚的测定，截取一段套管，沿横截面4个等分点，用游标卡尺测试其中一点为最薄点，取4点数据的平均值。 JG3050电工套管量规（45件） 4.螺纹检测按图6选择量规，测定相应规格的螺纹时，在不需要很大力的作用下，螺纹量规可旋在套管或配件的螺纹上，且改量规不能在套管或配件螺纹上滑过。 三、电工套管量规技术参数： 1、JG3050-2套管最大外径量规 JG3050-2套管最大外径量规，《JG 3050-1998 电工套管》图片2； 量规规格：16、20、25、32、40、50、63。 2、JG3050-3套管最小外径量规 JG3050-3套管最小外径量规，《JG 3050-1998 电工套管》图片3； 量规规格：16、20、25、32、40、50、63。 3、JG3050-4半硬质套管最小外径量规 JG3050-4半硬质套管最小外径量规，《JG 3050-1998 电工套管》图片4； 量规规格：16、20、25、32、40、50、63。

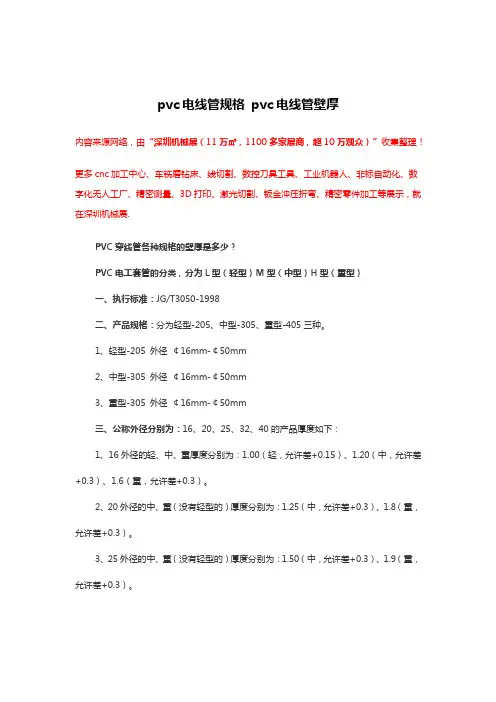

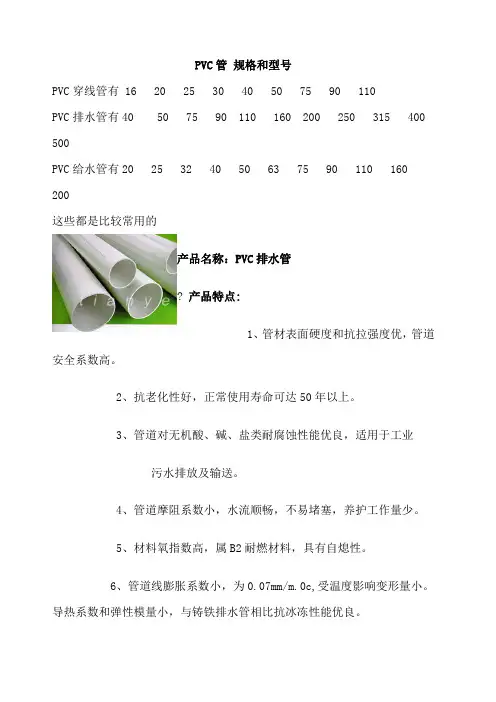

PVC电工套管的分类,分为L型(轻型)M型(中型)H型(重型) 一、执行标准：JG/T3050-1998 二、产品规格:分为轻型-205、中型-305、重型-405三种。 1、轻型-205 外径￠16mm-￠50mm 2、中型-305 外径￠16mm-￠50mm 3、重型-405 外径￠16mm-￠50mm 三、公称外径分别为：16、20、25、32、40的产品厚度如下： 1、16外径的轻、中、重厚度分别为：1.00（轻，允许差+0.15）、 1.20（中，允许差+0.3）、1.6（重，允许差+0.3）。 2、20外径的中、重（没有轻型的）厚度分别为：1.25（中，允许差+0.3）、1.8（重，允许差+0.3）。 3、25外径的中、重（没有轻型的）厚度分别为：1.50（中，允许差+0.3）、1.9（重，允许差+0.3）。 4、32外径的轻、中、重厚度分别为：1.40（轻，允许差+0.3）、1.80（中，允许差+0.3）、2.4（重，允许差+0.3）。 5、40外径的轻、中、重厚度分别为：1.80（轻、中型，允许差+0.3）、2.0（重，允许差+0.3）。
穿电线管敷设：MT SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内 CLC：暗敷设在柱内 WC：暗敷设在墙内 CC：暗敷设在顶棚内 ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内 SCE：吊顶内敷设,要穿金属管 一，导线穿管表示 SC-焊接钢管 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架
工程名称：贵阳市白云区“云康新城”棚户区城中村改造项目B5、B6栋 致：贵州骅辉建设工程项目管理有限公司（监理单位）我方于2016年10 月20 日进场的阻燃绝缘PVC电工套管工程材料/构配件/设备数量如下，现将质量证明文件及自检结果报上,拟用于下述部位: B5、B6栋主体照明导管预埋请予以审核。 附件: 1、检验报告 1 份 2、合格证 1 份 施工单位： 项目经理： 日期：年月日审查意见： 经检查上述工程材料/构配件/设备，符合/不符合设计文件和规范的要求，准许/不准许进场，同意/不同意使用于拟定部位。 项目监理机构： 总/专业监理工程师： 日期：年月日
材料、构配件进场检验记录编号 工程名称贵阳市白云区“云康新城”棚户区城中村改造项目B5、B6 栋 检验日期2016.10.20 序号名称 规格型号 （mm） 进场数 量 生产厂家 检验项目检验结果 合格证编号 1 阻燃绝缘 PVC电工套 管 ?203000米广东联塑科技实业有限公司规格、型号自检合格 2 阻燃绝缘 PVC电工套 管 ?402000米广东联塑科技实业有限公司规格、型号自检合格 3 阻燃绝缘 PVC电工套 管配件 ?20一批广东联塑科技实业有限公司规格、型号自检合格 4 阻燃绝缘 PVC电工套 管配件 ?40一批广东联塑科技实业有限公司规格、型号自检合格 检验结论： 签字栏监理（建设）单位 施工单位贵州中建伟业建设工程有限责任公司 专业质检员专业工长检验员
工程名称：贵阳市白云区“云康新城”棚户区城中村改造项目B5、B6栋 致：贵州骅辉建设工程项目管理有限公司（监理单位）我方于2016年10 月22 日进场的电缆管理用刚性金属导管工程材料/构配件/设备数量如下，现将质量证明文件及自检结果报上,拟用于下述部位: B5、B6栋主体消防弱电导管预埋请予以审核。 附件: 3、检验报告 1 份 4、合格证 1 份 施工单位： 项目经理： 日期：年月日 审查意见： 经检查上述工程材料/构配件/设备，符合/不符合设计文件和规范的要求，准许/不准许进场，同意/不同意使用于拟定部位。 项目监理机构： 总/专业监理工程师： 日期：年月日
3.13 管内穿线施工工艺 3.13.1 导线连接要求 1、导线接头要接触紧密，接触电阻小，有足够的机械强度。 2、导线接头包缠的绝缘层其绝缘强度不能低于导线保护层的绝缘强度，包缠应严密、不透气、有良好的防潮性能。 3、清除导线接头焊接的焊剂残渣，以防腐蚀导线接头，减少故障，延长使用寿命。 4、导线的延长连接应采用同材质、同截面的导线，不同材质导线，如铜、铝导线连接应采取特别的技术措施。 5、尽量减少配电线路中的导线接头数量。 3.13.2 导线接头方式 1、缠接接头 （1）首先，应剥除导线的绝缘线皮，剥切线皮时不得损伤导线，根据需要预留足够的线芯长度。 （2）多芯铜软线接头应用同材质的硬质绑线绑扎，不得自相缠绕。 （3）单股线芯可采用自线缠接方法，2.5mm2以下的导线缠5-6圈，4mm2；以上导线绕7-10圈。 （4）多股导线的缠接可采用自线缠接或绑线缠接，所用的绑线要与导线是同材质的。合股导线接头长度为，在所连接的导线中截面最大的导线线芯直径的10倍左右（经验值）为宜。合股导线直径的量度，使用游标卡尺。 2、压接接头 （1）铜导线和铝导线接头，均可采用机械冷压方法，符合单股和多股导线。 （2）导线接头采用冷态压接，是用连接管和压接模具，利用专用压接钳的压力，将连接管紧紧压在线芯上，使连接管与线芯接触面之间产生金属表面渗透，从而形成可靠的导电通路。机械冷压接头有局部压接（点压）和整体压接（围压）两种。 （3）无论是铜导线还是铝导线，在压接前都要将线芯逐根去除污垢、氧化膜、露出金属光泽，连接管的截面应与被压接导线截面相配合，不应松
脱。 3、单股导线压接帽接头 （1）这种导线连接方法是采用YM型压接帽做连接器，实现导线连接。其特点是把导线压接管和接头的绝缘护层复合为一体，采用机械冷压接方法将导线连在一起。具有连接牢固、电气性能可靠、施工安全、简便快捷、适于现场操作等特点。 （3）YM型压帽，基本结构为金属压接管和压接管外绝缘帽体组合而成。绝缘帽体是难燃塑料制品，氧指数为33%，并有一定的韧性和机械强度。体积小、色彩鲜艳，形体美观。 4、导线出线端子装接 导线装接的端子，也称做导线鼻，如铜线鼻、铝线鼻等。凡芯软线均应装接出线端子。 3.13.3 线路绝缘电阻测量 1、为了保证配电线路、配电装置和电气设备安全运行，必须在配线工程竣工后、运行前测试前绝缘电阻。 2、绝缘电阻测量使用兆欧表（绝缘摇表）。兆欧表有1000V、500V等数种。 3、在测量绝缘电阻时，要拆除线路中的熔断器，断开回路中的用电设备、电器和仪表，摘除灯泡，灯管，其他设备不动。 4、测量内容为：进户电源导线；连接各分电箱干线，分电箱负荷回路线。 5、测量380V/220V及以下电路用500V兆欧表。 6、各线路间绝缘电阻值不得小于0.5MΩ。 7、测量时，将兆欧表两接线端子与被测导线相连，快速摇动摇把（120r/min），然后观看兆欧表表盘数值，并做记录。 （2）. 管内穿线工艺流程
