探析锅炉设计中的强度设计
【摘要】锅炉强度的设计，不仅仅只是受压元件的强度，而是指锅炉的全部的受力结构，其中还包括要计算极其复杂的支撑锅炉的钢结构。从整个锅炉设备进行分析，不仅包括受压元件，要进行强度设计的地方还有很多。尤其是电站的锅炉，它是在高温高压环境下工作，结构复杂、体积巨大的热能动力设备，不论哪个部件损坏都会造成及其严重的后果。笔者将从锅炉强度校核做出探讨，并重点对锅炉的强度设计做出分析。
【关键词】锅炉设计，强度校核，强度设计
中图分类号：s611 文献标识码：a 文章编号：
一、前言
锅炉是生产中的重要动力机器，为生产提供必要的动力介质。在锅炉的设计中，对锅炉的强度设计是至关重要的，它能够增强锅炉的动力，降低能源的损耗。这里提到的强度设计，指的是一种设计的理念和方法，它是与产品设计紧密相关的强度设计，也可以说是以力学原理和强度计算为关键技术的产品设计。
二、锅炉强度校核中应注意的问题
1. 管板的强度校核

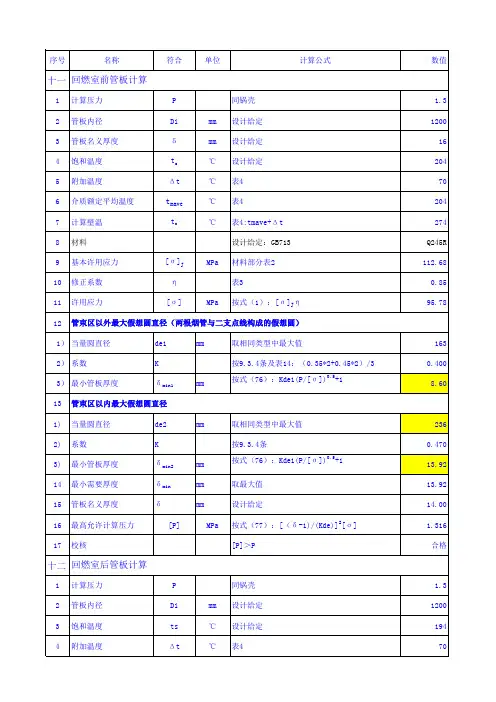

根据gb/t16508—2008《锅壳式锅炉受压元件强度计算》的规定，管板分成三个部分，即管群以外平板部分、管群区平板部分和包含人孔平板部分分别进行强度计算，取其大值做为管板壁厚，最高允许工作压力取其小值。三个部分强度校核公式为
钢结构设计规GB50017-2003 第一章总则 第1.0.1条为在钢结构设计中贯彻执行国家的技术经济政策，做到技术先进、经济合理、安全适用、确保质量，特制定本规。 第1.0.2条本规适用于工业与民用房屋和一般构筑物的钢结构设计。 第1.0.3条本规的设计原则是根据《建筑结构设计统一标准》(CBJ68-84)）制订的。 第1.0.4条设计钢结构时，应从工程实际情况出发，合理选用材料、结构方案和构造措施，满足结构在运输、安装和使用过程中的强度、稳定性和刚度要求，宜优先采用定型的和标准化的结构和构件，减少制作、安装工作量，符合防火要求，注意结构的抗腐蚀性能。 第1.0.5条在钢结构设计图纸和钢材订货文件中，应注明所采用的钢号（对普通碳素钢尚应包括钢类、炉种、脱氧程度等）、连接材料的型号（或钢号）和对钢材所要求的机械性能和化学成分的附加保证项目。此外，在钢结构设计图纸中还应注明所要求的焊缝质量级别（焊缝质量级别的检验标准应符合国家现行《钢结构工程施工及验收规》）。 第1.0.6条对有特殊设计要求和在特殊情况下的钢结构设计，尚应符合国家现行有关规的要求。 第二章材料 第2.0.1条承重结构的钢材，应根据结构的重要性、荷载特征、连接方法、工作温度等不同情况选择其钢号和材质。承重结构的钢材宜采用平炉或氧气转炉3号钢（沸腾钢或镇静钢）、16Mn钢、16Mnq钢、15MnV钢或15MnVq钢，其质量应分别符合现行标准《普通碳素结构钢技术条件》、《低合金结构钢技术条件》和《桥梁用碳素钢及普通低合金钢钢板技术条件》的规定。 第2.0.2条下列情况的承重结构不宜采用3号沸腾钢: 一、焊接结构：重级工作制吊车梁、吊车桁架或类似结构，冬季计算温度等于或低于－20℃时的轻、中级工作制吊车梁、吊车桁架或类似结构，以及冬季计算温度等于或低于－30℃时的其它承重结构。 二、非焊接结构：冬季计算温度等于或低于－20℃时的重级工作制吊车梁、吊车桁架或类似结构。 注：冬季计算温度应按国家现行《采暖通风和空气调节设计规》中规定的冬季空气调节室外计算温度确定，对采暖房屋的结构可按该规定值提高10℃采用。 第2.0.3条承重结构的钢材应具有抗拉强度、伸长率、屈服强度（或屈服点）和硫、磷含量的合格保证,对焊接结构尚应具有碳含量的合格保证。承重结构的钢材，必要时尚应具有冷弯试验的合格保证。对于重级工作制和吊车起重量等于或大于50ｔ的中级工作制焊接吊车梁、吊车桁架或类似结构的钢材，应具有常温冲击韧性的合格保证。但当冬季计算温度等于或低于－20℃时，对于3号钢尚应具有－20℃冲击韧性的合格保证；对于16Mn钢、16Mnq钢、15MnV钢或15MnVq钢尚应具有－40℃冲击韧性的合格保证。对于重级工作制的非焊接吊车梁、吊车桁架或类似结构的钢材,必要时亦应具有冲击韧性的合格保证。 第 2.0.4条钢铸件应采用现行标准《一般工程用铸造碳钢》中规定的ZG200-400、ZG230-450、ZG270-500或ZG310-570号钢。 第2.0.5条钢结构的连接材料应符合下列要求: 一、手工焊接采用的焊条，应符合现行标准《碳钢焊条》或《低合金钢焊条》的规定。选择的焊条型号应与主体金属强度相适应。对重级工作制吊车梁、吊车桁架或类似结构，宜采用低氢型焊条。
钢结构设计规范GB50017-2003 第一章总则 第1.0.1 条为在钢结构设计中贯彻执行国家的技术经济政策，做到技术先进、经济合理、安全适用、确保质量，特制定本规范。 第1.0.2 条本规范适用于工业与民用房屋和一般构筑物的钢结构设计。 第1.0.3 条本规范的设计原则是根据《建筑结构设计统一标准》（CBJ68-84））制订的。 第1.0.4 条设计钢结构时，应从工程实际情况出发，合理选用材料、结构方案和构造措施，满足结构在运输、安装和使用过程中的强度、稳定性和刚度要求，宜优先采用定型的和标准化的结构和构件，减少制作、安装工作量，符合防火要求，注意结构的抗腐蚀性能。 第1.0.5 条在钢结构设计图纸和钢材订货文件中，应注明所采用的钢号（对普通碳素钢尚应包括钢类、炉种、脱氧程度等）、连接材料的型号（或钢号）和对钢材所要求的机械性能和化学成分的附加保证项目。此外，在钢结构设计图纸中还应注明所要求的焊缝质量级别（焊缝质量级别的检验标准应符合国家现行《钢结构工程施工及验收规范》）。 第1.0.6 条对有特殊设计要求和在特殊情况下的钢结构设计，尚应符合国家现行有关规范的要求。 第二章材料 第2.0.1 条承重结构的钢材，应根据结构的重要性、荷载特征、连接方法、工作温度等不同情况选择其钢号和材质。承重结构的钢材宜采用平炉或氧气转炉3 号钢（沸腾钢或镇静钢）、16Mn钢、16Mnq钢、15MnV钢或15MnVq钢，其质量应分别符合现行标准《普通碳素结构钢技术条件》、《低合金结构钢技术条件》和《桥梁用碳素钢及普通低合金钢钢板技术条件》的规定。 第2.0.2 条下列情况的承重结构不宜采用3 号沸腾钢: 一、焊接结构：重级工作制吊车梁、吊车桁架或类似结构，冬季计算温度等于或低于－ 20C时的轻、中级工作制吊车梁、吊车桁架或类似结构，以及冬季计算温度等于或低于—30 C 时的其它承重结构。 二、非焊接结构：冬季计算温度等于或低于- 20 C时的重级工作制吊车梁、吊车桁架 或类似结构。 注：冬季计算温度应按国家现行《采暖通风和空气调节设计规范》中规定的冬季空气调节室外计算温度确定，对采暖房屋内的结构可按该规定值提高10 C采用。 第2.0.3 条承重结构的钢材应具有抗拉强度、伸长率、屈服强度（或屈服点）和硫、磷含量的合格保证,对焊接结构尚应具有碳含量的合格保证。承重结构的钢材，必要时尚应具有冷弯试验的合格保证。对于重级工作制和吊车起重量等于或大于50 t的中级工作制焊 接吊车梁、吊车桁架或类似结构的钢材，应具有常温冲击韧性的合格保证。但当冬季计算温度等于或低于-20 C时，对于3号钢尚应具有-20C冲击韧性的合格保证；对于16Mn钢、16Mnq钢、15MnV钢或15MnVq钢尚应具有—40C冲击韧性的合格保证。对于重级工作制的非焊接吊车梁、吊车桁架或类似结构的钢材,必要时亦应具有冲击韧性的合格保证。 第2.0.4 条钢铸件应采用现行标准《一般工程用铸造碳钢》中规定的ZG200-400、ZG230-450 、ZG270-500 或ZG310-570 号钢。 第2.0.5 条钢结构的连接材料应符合下列要求: 一、手工焊接采用的焊条，应符合现行标准《碳钢焊条》或《低合金钢焊条》的规定。 选择的焊条型号应与主体金属强度相适应。对重级工作制吊车梁、吊车桁架或类似结构，宜采用低氢型焊条。 二、自动焊接或半自动焊接采用的焊丝和焊剂，应与主体金属强度相适应。焊丝应符合现行标准《焊接用钢丝》的规定。
【国家标准】 1、GB-50017-2003、《钢结构设计规范》 2、GB50018-2002、《冷弯薄壁型钢结构技术规范》 3、GB-50205-2001、《钢结构结构施工质量验收规范》 4、GB50191-93、《构筑物抗震设计规范》 5、GBJ135-90、《高耸结构设计规范》 6、GB500046、《工业建筑防腐蚀设计规范》 7、GB8923-88、《涂装前钢材表面锈蚀等级和涂装等级》 8、GB14907-2002、《钢结构防火涂料通用技术条件》 9、GB-50009-2001、《建筑结构荷载规范》 10、GBT-50105-2001、《建筑结构制图标准》 11、GB-50045-95、《高层民用建筑设计防火规范》(2001年修订版) 12、GB-50187-93、《工业企业总平面设计规范》 【行业标准】 1、JGJ138-2001/J130-2001、型钢混凝土组合结构技术规程 2、JGJ7-1991、网架结构设计与施工规程 3、JGJ61-2003/J258-2003、网壳结构技术规程 4、JGJ99-1998、高层民用建筑钢结构技术规程(正修订) 5、JGJ82-91、钢结构高强度螺栓连接的设计、施工及验收规程 6、JGJ81-2002/J218-2002、建筑钢结构焊接技术规程 7、DL/T5085-1999、钢－混凝土组合结构设计规程 8、JCJ01-89、钢管混凝土结构设计与施工规程 9、YB9238-92、钢－混凝土组合楼盖结构设计与施工规程 10、YB9082-1997、钢骨混凝土结构技术规程 11、YBJ216-88、压型金属钢板设计施工规程(正修订) 12、YB/T9256-96、钢结构、管道涂装技术规程 13、YB9081-97、冶金建筑抗震设计规范 14、CECS102:2002、门式刚架轻型房屋钢结构技术规程 15、CECS77：96、钢结构加固技术规范 16、YB9257-96、钢结构检测评定及加固技术规范 17、CECS28：90、钢管混凝土结构设计与施工规程 18、YB9254-1995、钢结构制作安装施工规程 19、CECS159：2004、矩形钢管混凝土结构技术规程 20、CECS24:90、钢结构防火涂料应用技术规范 21、CECS158：2004、索膜结构技术规程 22、CECS23:90、钢货架结构设计规范 23、CECS78:96、塔桅钢结构施工及验收规程 24、CECS167:2004、拱形波纹钢屋盖结构技术规程 25、JGJ85-92、预应力筋用锚具、夹具和连接器应用技术规程 26、CECS、多、高层建筑钢－混凝土混合结构设计规程 27、CECS、热轧H型钢构件技术规程 28、CECS、钢结构住宅建筑设计技术规程 29、CECS、建筑拱形钢结构技术规程 30、CECS、钢龙骨结构技术规程
春风油田排601-20区产能建设130t/h燃煤注汽站循环流化床锅炉安装工程 锅炉钢结构安装作业指导书 编制： 审核： 批准： 胜利油建新疆分公司 中宇建设有限公司锅炉安装项目部 2012年7月 1、工程简介 本工程锅炉钢结构主要分三大部分：第一部分为柱及其连接梁形成的框架结构。第二部分为顶棚钢结构，它由主梁、次梁、过渡梁组面。第三部分为梯子步道以及顶罩壳、护板等。前两部分为锅炉钢构架，后一部分为锅炉金属结构。钢柱全部采用Ｈ型钢柱，材质：20G/GB5310。
2、锅炉构架施工主要程序 1）基础验收开箱清点外观检查抽样试验地面组对吊装就位安装找正找正复验。 2）锅炉本体钢构组合场布置在锅炉后端的施工用地上,占地约700 m2，布置50T汽车吊，汽车吊能够直接装卸设备。锅炉组合场设置组合钢制通用平台，组合平台（20m*35m）在该组合平台上，完成钢架组合预拼等施工作业。 3、立柱对接组合 1）组合次序为：立柱检查划线→立柱定位→立柱预组合→立柱组合尺寸检查→立柱对 接处坡口修整→四段立柱找正→立柱焊接。 2）设备清点检查及划线 按照图纸清点设备数量、型号，标出柱子安装方向，设备检查应符合图纸及《验标》规 定要求。 外形尺寸应符合图纸设计，外观检查应无锈蚀、重皮和裂纹； 厂家焊缝应符合《验标》焊接篇，材质无错用； 立柱弯曲值不大于全长的1‰，且不大于10mm，扭曲值不大于全长的1‰，且不大于10mm。 做好完整的自检纪录，设备缺陷应及时填写设备缺单，并及时处理验收。在各段立柱的 两端及中间位置划出立柱四侧中心线，及各个托架中心线。 3）在组合平台上划出组件立柱位置线，摆放好各段立柱，并按中心线调平调直四段立 柱。调整对口间隙使立柱总长及托架标高符合要求，焊好限位铁，然后将立柱中段吊出修整 坡口，对接坡口为60°“V”型坡口，打磨单面30°坡口、钝边厚度符合图纸要求，并将坡 口15～30mm范围内打磨出金属光泽。 ●将中间段吊回复位，调整立柱弯曲、扭曲值符合要求，对口错口不应超过1mm并预 留2～4mm作为收缩余量。调整完毕后，将立柱焊口四角点焊牢固，立柱焊接。 ●以主要的卡头标高和柱顶面的标高确定立柱1m标高点，以此为基准划出1m标高线 及各连梁安装标高线、中心线，并打上样冲标记明显。 3.1、钢架柱梁组件组合 1）组件的组合次序为：立柱定位→找正连梁预组合→组件检查→组件焊接。 2）调整组件立柱的弯曲、水平、立柱间距，间距比设计值大4～6mm作为焊接收缩预留 量，测量立柱间对角线并调整立柱相对位置，符合《验标》规定要求，用角钢将立柱限位固 定。 3）连梁安装时应先安装组件两端的构件，再安装中间连梁及斜撑梁。构架焊接应从中 间连梁开始，对称焊接防止变形，做好焊接前后自检纪录。最后用Ф133×5钢管在柱子1m 处加固，防止起吊变形。 3.2锅炉基础复查、基础划线、垫铁配制、钢架安装
龙源期刊网 https://www.doczj.com/doc/0b15258692.html, 浅谈美国规范标准中的钢结构设计 作者：周正为 来源：《装饰装修天地》2018年第11期 摘要：精研美国规范标准，使用STAAD.Pro结构设计软件，结合具体项目，优化钢结构设计，提高设计市场竞争力。 关键词：钢结构；美国规范标准 1 前言 在以往的钢结构设计过程中，一般采用中国建筑科学研究院建筑工程软件研究所研发的PKPM系列CAD软件，包括SATWE计算软件和PMCAD建模软件，基本满足所承担的各类工业和民用建筑中各种规则和复杂类型的框架结构、框排架结构、排架结构、剪力墙、连续梁、拱形结构、桁架结构等。但该软件主要应用于国内市场（国内市场占有率90%以上）。随着近几年海外市场的不断拓展，同国际设计同行的交流不断增多，以美国规范为例，PKPM的模型数据并不能按美标检验杆件，因此急需我们在设计软件等方面实现同步。STAAD.Pro是 由美国世界著名的工程咨询和CAD软件开发公司—REI（Research Engineering International）从上世纪七十年代开始开发的通用有限元结构分析与设计软件，已经在国际上普遍使用，本文通过国外和国内两个具体工程实例，比较美国规范和中国规范中钢结构设计的不同，为今后的海外项目设计提供借鉴。 2 工程概述 国外项目为转接机房，使用STAAD.Pro软件按美国标准进行计算，该构筑物共两层，平面尺寸为15m×12m，高度为15m；开敞结构，多层钢结构厂房。结构按IBC2012设计。场地类别：SE类场地，重要性系数1.25；基本风压49m/s（3秒最大风速），S1=0.186， Ss=0.426， Fa=1.9368，Fv=3.242，反应修正系数（R值）x=2.5，z=2.5； 国内项目同样为转接机房，使用PKPM进行计算，平面尺寸为15.5m×13.5m，高度为14.6m，多层钢结构厂房。该项目的自然条件为抗震设防烈度为7度，基本地震加速度为 0.15g，设计地震分组为第二组；基本风压为0.45kN/m2，场地类别为三类，地面粗糙度为A 类。该工程按照国标进行设计，在该种抗震设防烈度下，钢结构房屋的抗震等级为四级。 3 计算及对比分析 3.1 地震作用
锅炉钢结构安装施工方案 1、设备管理 1、1设备到达施工现场后,对所有杆件进行认真细致清点，按层分类进行摆放,并对其进行外观、焊缝检查。 1、２按照图纸对各个杆件进行编号,核查检验杆件尺寸,如有与图不符处,应及时上报公司技术质量部及监理公司以便返厂或提出处理意见。 ２、基础放线 2、１校验土建标高应符合要求，同时做好记录。 ２、2在锅炉四周基础上搭设放线支架,要求牢固可靠。根据土建基础墨线挂横向及纵向钢线，进行校核,通过测量找出两轴线交点利用经纬仪支于中心点,测量水平转角90度校核. 2、3基准线找正后测量水平距离确定其余各轴线，并在支架横梁上用锯条锯出挂线口. ２、４最后整体复查各轴线尺寸，划出基础中心线. 2、5拆去钢线，按图复查各间距及对角尺寸，允许误差如下： 柱间距≤10m ±1ｍm ≥１0ｍ±2mm 柱子相应对角线≤２0ｍ５mm ＞２0m ８mm
2、6当超出允许偏差时进行调整.中心线划好后用油漆明显地标在基础四个侧面上 (待基础表面清理好后再用墨线划在基础表面)，以便安装找正。 3施工准备 3、１、施工前编制严密合理得施工方案及施工作业指导书，明确质量目标,建立质量管理体系与奖罚制度。 3、2、开工前组织施工人员熟悉施工图纸,掌握设计要求,明确施工程序, 3、3、组织有经验、素质高得人员参加各项施工,每项施工完毕后由技术员负责做好自检并填好自检记录，各项技术指标达到优良标准后交工地质检专工进行复检，复检合格后交项目部质量管理部及监理公司进行验收，做好验收记录。每项施工未达到优良级标准严禁进行下道工序。 3、４、计量器具设专人管理，按期进行校验。 3、５、施工中发现得设计制造缺陷应及时按有关程序处理，并做好记录。无法处理缺陷应及时上报质量管理部门申请处理意见. 4总体安装方案 本工程锅炉构架全部采用钢结构,全炉钢结构全部采用焊接连接。锅炉钢架安装采用地面组合,分片吊装方案,钢架各主柱、副柱整体组合,整件吊装. 走台、梯子采取地面组合与散吊相结合得安装方式。平台在地面组合,将格栅带好，格栅与平台构架采用间断焊连接，焊接长度不少于５0mm。平台与梁、支撑等以焊接连接固定就位。在钢架吊装过程中，平台得支撑应预先焊在相应得柱子上，以减少高空作业量。
钢结构规范及图集 【国家标准】 1、GB-50017-2003《钢结构设计规范》 2、GB50018-2002冷弯薄壁型钢结构技术规范》 3、GB-50205-2001《钢结构结构施工质量验收规范》 4、GB50191-93构筑物抗震设计规范》 5、GBJ135-90高耸结构设计规范》 6、GB500046《工业建筑防腐蚀设计规范》 7、GB8923-88《涂装前钢材表面锈蚀等级和涂装等级》 8、GB14907-2002《钢结构防火涂料通用技术条件》 9、GB-50009-2001《建筑结构荷载规范》 10、GBT-50105-2001《建筑结构制图标准》 11、GB-50045-95《高层民用建筑设计防火规范》(2001年修订版) 12、GB-50187-93 《工业企业总平面设计规范》 【行业标准】 1、JGJ138-2001/J130-2001型钢混凝土组合结构技术规程 2、JGJ7-1991网架结构设计与施工规程 3、JGJ61-2003/J258-2003网壳结构技术规程 4、JGJ99-1998高层民用建筑钢结构技术规程(正修订) 5、JGJ82-91钢结构高强度螺栓连接的设计、施工及验收规程 6、JGJ81-2002/J218-2002建筑钢结构焊接技术规程 7、DL/T5085-1999钢－混凝土组合结构设计规程 8、JCJ01-89钢管混凝土结构设计与施工规程
9、YB9238-92钢－混凝土组合楼盖结构设计与施工规程 10、YB9082-1997钢骨混凝土结构技术规程11、YBJ216-88压型金属钢板设计施工规程(正修订)12、YB/T9256-96钢结构、管道涂装技术规程13、YB9081-97冶金建筑抗震设计规范14、CECS102:2002门式刚架轻型房屋钢结构技术规程15、CECS77：96钢结构加固技术规范16、YB9257-96钢结构检测评定及加固技术规范17、CECS28：90钢管混凝土结构设计与施工规程18、YB9254-1995钢结构制作安装施工规程19、CECS159：2004矩形钢管混凝土结构技术规程20、CECS24:90钢结构防火涂料应用技术规范21、CECS158：2004索膜结构技术规程22、CECS23:90钢货架结构设计规范23、CECS78:96塔桅钢结构施工及验收规程24、CECS167:2004拱形波纹钢屋盖结构技术规程25、JGJ85-92预应力筋用锚具、夹具和连接器应用技术规程26、CECS多、高层建筑钢－混凝土混合结构设计规程27、CECS热轧H型钢构件技术规程28、CECS钢结构住宅建筑设计技术规程29、CECS建筑拱形钢结构技术规程30、CECS钢龙骨结构技术规程31、CECS 轻型房屋钢结构技术规程32、CECS冷弯型钢受力蒙皮结构技术规程33、CECS混凝土钢管叠合柱技术规程34、CECS钢管结构技术规程35、CECS预应力钢结构技术规程36、CECS 建筑用铸钢节点技术规程37、CECS钢结构抗火设计规程 【地方标准】1、DB29-57-2003/J10297-2003天津市钢结构住宅设计规程2、DBJ13-51-2003/J10279-2003钢管混凝土结构技术规程（福建省）3、DBJ13-61-2004/J10429-2004钢－混凝土混合结构技术规程（福建省）4、DG/T08-008-2000/J10041-2000建筑钢结构防火技术规程（上海市）5、DBJ08-68-97轻型钢结构设计规程（上海市）6、DBJ01-616-2004/J10411-2004建筑防火涂料（板）工程设计、施工与验收规程（北京市）7、DBJ08-32-92高层建筑钢结构设计暂行规定（上
《钢结构设计规范》（GB 50017━2003）中是根据结构的重要性结构的重要性结构的重要性结构的重要性、荷载特性荷载特性荷载特性荷载特性、焊缝形式焊缝形式焊缝形式焊缝形式、工作环境以及应力状态作环境以及应力状态作环境以及应力状态作环境以及应力状态等情况，按四条原则分别选用不同的质量等级，一共有三个等级。四条原则如下： 1 在需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质缝等级为: 1)作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝，受拉时应为一级，受限时应为二级; 2)作用力平行于焊缝长度方向的纵向对接焊缝应为二级。 2 不需要汁算疲劳的构件中，凡要求与母材等强的对接焊缝应护焊透，其质量等级当受拉时应不低于二级，受压时宜为二级。 3 重级工作制和起重量Q≥50t的中级工作制吊车梁的腹板与上翼缘之间以及吊车桁架上弦杆与节点板之间的T形接头焊 缝均要求焊透，焊缝形式一般为对接与角接的组合焊缝，其质量等级不应低于二级。 4 不要求焊透的T形接头采用的角焊缝或部分焊透的对接与角接组合焊缝，以及搭接连接采用的角焊缝，其质量等级为: 1)对直接承受动力荷载且需要验算疲劳的结构和吊车起重量等于或大于50t的中级工作制吊车梁，焊缝的外观质量标准应符合二级; 2)对其他结构，焊缝的外观质量标准可为三级。 对应的就是《钢结构工程施工质量验收规范》和《JGJ 81-2002建筑钢结构焊接技术规程》中所要求的焊缝要达到的质量要求（包括外观和无损探伤等）。 《GB/T3323-2005 金属熔化焊焊接接头射线照相》中的焊缝质量分类是在对焊缝进行射对焊缝进行射对焊缝进行射对焊缝进行射线照相时线照相时线照相时线照相时，根据焊缝缺陷的性质和数量根据焊缝缺陷的性质和数量根据焊缝缺陷的性质和数量根据焊 缝缺陷的性质和数量,将该焊缝的质量分为四级： （1）Ⅰ级焊缝：内应无裂纹、未熔合、未焊透和条状夹渣. （2）Ⅱ级焊缝：内应无裂纹、未熔合和未焊透. （3）Ⅲ级焊缝：内应无裂纹、未熔合以及双面焊和加垫板的单面焊中的未焊透.不 加垫板的单面焊中的未焊透允许长度按表10条状夹渣长度的Ⅲ级 评定. （4）焊缝缺陷超过Ⅲ级者为Ⅳ级. 对于《钢结构设计规范》（GB 50017━2003）所提到的三个级别焊缝，在对一级和二级焊缝进行无损探伤时，对于一级焊缝要达到《GB/T3323-2005 金属熔化焊焊接接头射线照相》中的Ⅱ级以上，对于二级焊缝要达到《GB/T3323-2005 金属熔化焊焊接接头射线照相》中的Ⅲ级以上。关于焊缝等级的定义的部分要求见《钢结构设计规范》GB50017-2003的第7章连接计算。7.1焊缝连接7.1.1 焊缝应根据结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按下述原则分别选用不同的质量等级： 1 在需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质量等级为：1）
本文从网络收集而来，上传到平台为了帮到更多的人，如果您需要使用本文档，请点击下载，另外祝您生活愉快，工作顺利，万事如意！ GB50017-2017钢结构设计规范
一、章节目录 1总则 2术语和符号 2.1术语 2.2符号 3基本设计规定 3.1设计原则 3.2荷载和荷载效应计算 3.3材料选用 3.4设计指标 3.5结构或构件变形的规定 4受弯构件的计算 4.1强度 4.2整体稳定 4.3局部稳定 4.4组合梁腹板考虑屈曲后强度的计算 5轴心受力构件和拉弯、压弯构件的计算 5.1轴心受力构件 5.2拉弯构件和压弯构件 5.3构件的计算长度和容许长细比 5.4受压构件的局部稳定 6疲劳计算 6.1一般规定 6.2疲劳计算 7连接计算 7.1焊缝连接 7.2紧固件（螺栓、铆钉等）连接 7.3组合工字梁翼缘连接 7.4梁与柱的刚性连接 7.5连接节点处板件的计算 7.6支座
8构造要求 8.1一般规定 8.2焊缝连接 8.3螺栓连接和铆钉连接 8.4结构构件 8.5对吊车梁和吊车桁架（或类似结构）的要求 8.6大跨度屋盖结构 8.7提高寒冷地区结构抗脆断能力的要求 8.8制作、运输和安装 8.9防护和隔热 9塑性设计 9.1一般规定 9.2构件的计算 9.3容许长细比和构造要求 10钢管结构 10.1一般规定 10.2构造要求 10.3杆件和节点承载力 11钢与混凝土组合梁 11.1一般规定 11.2组合梁设计 11.3抗剪连接件的计算 11.4挠度计算 11.5构造要求 附录 A 结构或构件的变形容许值 附录 B 附录 C 附录 D 附录 E 附录 F 梁的整体稳定系数 轴心受压构件的稳定系数 柱的计算长度系数 疲劳计算的构件和连接分类 桁架节点板在斜腹杆压力作用下的稳定计算 附：本规范用词说明 附：修改条文说明 其中下面打—的节为新增，下面打~~的节为有较多修改。
两章，“构造要求（原第 8 章）” 中与柱设计相关的内容移入 钢结构设计规范》 2017 最新版— —对抗震更高要求 导读】 目前市面上通用最基础的钢结构设计规范是 GB50017-2003 ， 随着科技的进步，各种计算软件的更新及近年来频发的自然 灾害，尤其是自汶川地震以来，对建筑防灾减灾，尤其是抗 震有更高的要求，基于重重原因，新版《钢结构设计规范》 的修订出台是设计师一直很期待的。 12017 最新版《钢结构 设计规范》主要修订内容如下： 01 术语和符号（第 2 章） 删除了原规范中关于强度的术语 ,增加了本次规范新增内容 的术语。 02 基本设计规定（第 3 章）增加了“结构体系”和“截面板件 宽厚比等级”；“材料选用”及“设计指标”内容移入新章节“材料 第 4 章）”；关于结构计算内容移入新章节“结构分析及稳 定性设计（第 5 章）”；“构造要求（原第8 章）” 输及安装的原则性规定并入本章。 03 受弯构件的计算 （原第 4 章）改为“受弯构件（第 6 章）” 移入本章。 04 轴心受力构件和拉弯、压弯构件的计算（原第 5 章）改 为“轴心受力构件（第 7 章）”及“拉弯、压弯构件（第 8 章）” 中制作、运 增加了腹板开孔的内容，“构造要求” 中与梁设计相关的内容
第7 章。 05 疲劳计算（原第6 章）改为“疲劳计算及防脆断设计（第 16 章）”增加了简便快速验算疲劳强度的方法，“构造要求（原第8 章）”中“提高寒冷地区结构抗脆断能力的要求”移入本章，并增加了抗脆断设计的补充规定。 06 连接计算（原第7章）改为“连接（第11章）”及“节（点第
锅炉钢结构安装施工方案 1.设备管理 1.1设备到达施工现场后，对所有杆件进行认真细致清点，按层分类进行摆放，并对其进行外观、焊缝检查。 1.2按照图纸对各个杆件进行编号，核查检验杆件尺寸，如有与图不符处，应及时上报公司技术质量部及监理公司以便返厂或提出处理意见。 2. 基础放线 2.1校验土建标高应符合要求，同时做好记录。 2.2在锅炉四周基础上搭设放线支架，要求牢固可靠。根据土建基础墨线挂横向及 纵向钢线，进行校核，通过测量找出两轴线交点利用经纬仪支于中心点，测量水平转角90度校核。 2.3基准线找正后测量水平距离确定其余各轴线，并在支架横梁上用锯条锯出挂线口。 2.4最后整体复查各轴线尺寸，划出基础中心线。 2.5拆去钢线，按图复查各间距及对角尺寸，允许误差如下： 柱间距≤10m ±1mm ≥10m ±2mm 柱子相应对角线≤20m 5mm ＞20m 8mm 2.6当超出允许偏差时进行调整。中心线划好后用油漆明显地标在基础四个侧面上 （待基础表面清理好后再用墨线划在基础表面），以便安装找正。 3施工准备 3.1.施工前编制严密合理的施工方案及施工作业指导书，明确质量目标，建立质量管理体系和奖罚制度。
3.2.开工前组织施工人员熟悉施工图纸，掌握设计要求，明确施工程序， 3.3.组织有经验、素质高的人员参加各项施工，每项施工完毕后由技术员负责做好自检并填好自检记录，各项技术指标达到优良标准后交工地质检专工进行复检，复检合格后交项目部质量管理部及监理公司进行验收，做好验收记录。每项施工未达到优良级标准严禁进行下道工序。 3.4.计量器具设专人管理，按期进行校验。 3.5.施工中发现的设计制造缺陷应及时按有关程序处理，并做好记录。无法处理缺陷应及时上报质量管理部门申请处理意见。 4总体安装方案 本工程锅炉构架全部采用钢结构，全炉钢结构全部采用焊接连接。锅炉钢架安装采用地面组合，分片吊装方案，钢架各主柱、副柱整体组合，整件吊装。 走台、梯子采取地面组合和散吊相结合的安装方式。平台在地面组合，将格栅带好，格栅与平台构架采用间断焊连接，焊接长度不少于50mm。平台与梁、支撑等以焊接连接固定就位。在钢架吊装过程中，平台的支撑应预先焊在相应的柱子上，以减少高空作业量。平台由下向上随钢架的吊装同时安装。 钢结构安装除完成立柱、连梁、拉条、顶板梁及梯子、平台、步道、格栅板外，同时还必须考虑应随之一起吊装的烟风道等，要临时吊挂或临时放置在相应各层平台上，以保证安装工作的顺利进行。 5钢架组合 5.1组合平台搭设 组合平台采用道木支墩，上面放置工字钢，用水平仪测量工字钢上平面，标高误差不超过5mm，工字钢和道木之间用道钉连接。 5.2立柱的对接
GB50017-2017《钢结构设计规范》一、章节目录 1总则 2术语和符号 2.1术语 2.2符号 3基本设计规定 3.1设计原则 3.2荷载和荷载效应计算 3.3材料选用 3.4设计指标 3.5结构或构件变形的规定 4受弯构件的计算 4.1强度 4.2整体稳定 4.3局部稳定 4.4组合梁腹板考虑屈曲后强度的计算 5轴心受力构件和拉弯、压弯构件的计算 5.1轴心受力构件 5.2拉弯构件和压弯构件 5.3构件的计算长度和容许长细比 5.4受压构件的局部稳定 6疲劳计算 6.1一般规定 6.2疲劳计算 7连接计算 7.1焊缝连接 7.2紧固件（螺栓、铆钉等）连接 7.3组合工字梁翼缘连接 7.4梁与柱的刚性连接 7.5连接节点处板件的计算 7.6支座
8构造要求 8.1一般规定 8.2焊缝连接 8.3螺栓连接和铆钉连接 8.4结构构件 8.5对吊车梁和吊车桁架（或类似结构）的要求 8.6大跨度屋盖结构 8.7提高寒冷地区结构抗脆断能力的要求 8.8制作、运输和安装 8.9防护和隔热 9塑性设计 9.1一般规定 9.2构件的计算 9.3容许长细比和构造要求 10钢管结构 10.1一般规定 10.2构造要求 10.3杆件和节点承载力 11钢与混凝土组合梁 11.1一般规定 11.2组合梁设计 11.3抗剪连接件的计算 11.4挠度计算 11.5构造要求 附录 A 结构或构件的变形容许值 附录 B 附录 C 附录 D 附录 E 附录 F 梁的整体稳定系数 轴心受压构件的稳定系数 柱的计算长度系数 疲劳计算的构件和连接分类 桁架节点板在斜腹杆压力作用下的稳定计算 附：本规范用词说明 附：修改条文说明 其中下面打—的节为新增，下面打~~的节为有较多修改。
薛城污泥焚烧热电联产项目安装工程钢架安装作业指导书 目录 1适用范围 (2) 2编制依据 (2) 3作业项目概述 (2) 4作业准备 (2) 5作业条件 (3) 6作业顺序 (3) 7主要施工方法 (4) 8工艺质量要求 (7) 9质量记录 (8) 10安全管理、文明施工及环境保护 (9)
1适用范围 本作业指导书适用于薛城污泥焚烧热电联产项目安装工程锅炉钢架组合安装施工作业。 2编制依据 2.1集团公司《锅炉安装质量手册》及公司质量/环境/职业健康安全整合型管理体系文件。 2.2《薛城污泥焚烧热电联产项目安装工程施工组织总设计》。 2.3《电力建设工程施工技术管理制度》。 2.4《电力建设施工及验收技术规范》（锅炉机组篇DL 5190.2 2012） 2.5《火力发电厂焊接技术规程》DL/T 869—2012 2.6《电力建设施工质量验收及评价规程》（锅炉机组篇）DL/T5210.2-2009 2.7《电力建设施工质量验收及评价规程》（焊接工程篇）DL/T5210.7-2009 2.8《电力建设安全工作规程》（火力发电厂部分） 2.9 哈尔滨哈锅锅炉工程技术有限公司提供施工图纸及相关技术资料。 3作业项目概述 本锅炉为哈尔滨哈锅锅炉工程技术有限公司生产制造的1×260t/h流化床锅炉。本作业项目为锅炉钢架及梯子平台安装。 4作业准备 4.1主要施工机具的布置 为合理利用场地，充分考虑施工工艺流程，便于施工生产和集中管理，其中布置如下：在1#炉与2#锅炉之间布置一台行走式塔式起重机作为锅炉钢架的主吊装设备。 4.2主要施工机具一览表
4.3劳动力安排计划 4.4设备、材料供货准备 锅炉厂供钢架到达现场，临时技术措施用料已购进施工现场，满足施工要求。 5作业条件 5.1施工机械设备及工器具经检验合格，且在有效期内。 5.2锅炉厂相关施工图纸及技术文件到位。 5.3施工道路畅通，场地平整。 5.4认真对全体施工人员进行技术（安全、环境）交底，施工过程中要严格做好质量检验记录。 5.5配备施工电源，安装临时照明。
精心整理 【国家标准】 1、GB-50017-2003、《钢结构设计规范》 2、GB50018-2002、《冷弯薄壁型钢结构技术规范》 3、GB-50205-2001、《钢结构结构施工质量验收规范》 4、GB50191-93、《构筑物抗震设计规范》 5、GBJ135-90、《高耸结构设计规范》 6、GB500046、《工业建筑防腐蚀设计规范》 7、GB8923-88、《涂装前钢材表面锈蚀等级和涂装等级》 8、 9、 10、 11、 12、 1、 2、 3、 4、 5、 6、 7、 8、 9、 10、 11、 12、 13、 14、 15、 16、 17、 18、 19、 20、CECS24:90、钢结构防火涂料应用技术规范 21、CECS158：2004、索膜结构技术规程 22、CECS23:90、钢货架结构设计规范 23、CECS78:96、塔桅钢结构施工及验收规程 24、CECS167:2004、拱形波纹钢屋盖结构技术规程 25、JGJ85-92、预应力筋用锚具、夹具和连接器应用技术规程 26、CECS、多、高层建筑钢－混凝土混合结构设计规程 27、CECS、热轧H型钢构件技术规程 28、CECS、钢结构住宅建筑设计技术规程 29、CECS、建筑拱形钢结构技术规程
30、CECS、钢龙骨结构技术规程 31、CECS、轻型房屋钢结构技术规程 32、CECS、冷弯型钢受力蒙皮结构技术规程 33、CECS、混凝土钢管叠合柱技术规程 34、CECS、钢管结构技术规程 35、CECS、预应力钢结构技术规程 36、CECS、建筑用铸钢节点技术规程 37、CECS、钢结构抗火设计规程 【地方标准】 1、DB29-57-2003/J10297-2003、天津市钢结构住宅设计规程 2、DBJ13-51-2003/J10279-200 3、钢管混凝土结构技术规程（福建省）3、 4、 5、 6、 7、 8、 9、 10、 1、 2、 3、 4、 5、 6、 7、 8、 9、 10、 11、 12、 13、 14、 15、 16、 17、GB7659-1987、焊接结构用碳素钢铸件 18、GB/T8162-1999、结构用无缝钢管 19、GB/T8163-1999、输送流体用无缝钢管 20、GB/T9711-1997、螺旋焊钢管 21、GB/T13793-1992、直缝电焊钢管 22、JG/T137-2001、结构用高频焊接薄壁H型钢 23、GB/T11253-1989、碳素结构钢和低合金结构钢热轧厚钢板和钢带 24、GB/T2517-1981、一般结构用热连轧钢板和钢带 25、GB/T716-1991、碳素结构钢冷轧钢带 26、GB/T3274-1988、碳素结构钢和低合金结构钢冷轧薄钢板和钢带
ANSI/AISC 360-05 美国国家标准 钢结构建筑设计规范 2005年3月9日发布 本规范取代下列规范：1999年12月27日颁布的《钢结构建筑设计规范：荷载和抗力系数设计法》(LRFD)、1989年6月1日颁布的《钢结构建筑设计规范：容许应力设计法和塑性设计法》、其中包括1989年6月1日颁布的附录1《单角钢杆件的容许应力法设计规范》、2000年11月10日颁布的《单角钢杆件的荷载和抗力系数设计法设计规范》、2000年11月10日颁布的《管截面杆件的荷载和抗力系数设计法设计规范》、以及代替上述规范的所有从前使用的相关版本。 本规范由美国钢结构协会委员会（AISC）及其理事会批准发布实施。 本规范由美国钢结构协会规范委员会（AISC）审定，由美国钢结构协会董事会出版发行。 美国钢结构学会 One East Wacker Drive，Suite 700 芝加哥，伊利诺斯州60601-1802
版权?2005 美国钢结构学会拥有版权 保留所有权利。没有出版人的书面允许，不得对本书或本书的任何部分以任何形式进行复制。 本规范中所涉及到的相关信息，基本上是根据公认的工程原理和原则进行编制的，并且只提供一般通用性的相关信息内容。虽然已经提供了这些精确的信息，但是，这些信息，在未经许可的专业工程师、设计人员或建筑工程师对其精确性、适用性和应用范围进行专业审查和验证的情况下，不得任意使用或应用于特定的具体项目中。本规范中所包含的相关材料，并非对美国钢结构协会的部分内容进行展示或担保，或者，对其中所涉及的相关人员进行展示或担保，并且这些相关信息在适用于任何一般性的或特定的项目时，不得侵害任何相关专利权益。任何人在侵权使用这些相关信息时，必须承担由此引起的所有相关责任。 必须注意到：在使用其它机构制订的规范和标准时，以及参照相关标准制订的其它规范和标准时，可以随时对本规范的相关内容进行修订或修改并且随后印刷发行。本协会对未参照这些标准信息材料，以及未按照标准规定在初次出版发行时不承担由此引起的任何责任。 在美国印刷发行 钢结构建筑设计规范 2005年3月9日发布 美国钢结构协会
最近审查的钢结构图纸较多，发现施工图钢结构设计说明和计算书中依据的许多规范已废止，原因大概有二种，一是采用的计算软件版本过低，软件本身采用旧规范，二是钢结构说明直接套用别人的旧说明，设计人员未及时更新。现把常用的一些与设计有关的规范列于下面，给出的均为国家已经颁布的最新版本（更新至2013年6月）。对目前尚在编制阶段的相关规范，待正式颁布后，再及时更新。 1.钢结构设计依据标准 【通用标准】 《建筑抗震设计规范》GB50011-2010 《建筑设计防火规范》GB50016-2006 《建筑结构荷载规范》GB50009-2012 《钢结构设计规范》GB50017-2003 《冷弯薄壁型钢结构技术规范》GB50018-2002 【高层高耸钢结构标准】 《高层民用建筑钢结构技术规程》JCJ99-1998 《高层建筑钢-混凝土混合结构设计规程》CECS 230-2008《高耸结构设计规范》GBJ135-1990
《空间网格结构技术规程》JGJ7-2010 注：代替《网壳结构技术规程》JGJ61-2003和《网架结构设计与施工规程》JGJ7-1991 《膜结构技术规程》CECS 158-2004 【轻型钢结构标准】 《门式刚架轻型房屋钢结构技术规程》CECS102-2002 《门式刚架轻型房屋钢构件》JG144-2002 《轻型钢结构住宅技术规程》JGJ 209-2010 《拱形波纹钢盖结构技术规程》CECS167-2004 【组合结构标准】 1.《钢管混凝土结构设计与施工规程》(CECS 28-1990) 2.《矩形钢管混凝土结构设计规程》(CECS 159-2004) 3.《型钢混凝土组合结构技术规程》(JGJ138-2001) 4.《钢管混凝土叠合柱结构技术规程》(CECS188-2005) 5.《钢骨混凝土结构设计规程》(YB9082-2006) 6.《组合楼板设计与施工规范》(CECS273-2010) 7.《空心钢管混凝土结构技术规程》(CECS254-2009)
钢结构规范和图集 【国家标准】 1、GB-50017-2003、《钢结构设计规范》 2、GB50018-2002、《冷弯薄壁型钢结构技术规范》 3、GB-50205-2001、《钢结构结构施工质量验收规范》 4、GB50191-93、《构筑物抗震设计规范》 5、GBJ135-90、《高耸结构设计规范》 6、GB500046、《工业建筑防腐蚀设计规范》 7、GB8923-88、《涂装前钢材表面锈蚀等级和涂装等级》 8、GB14907-2002、《钢结构防火涂料通用技术条件》 9、GB-50009-2001、《建筑结构荷载规范》 10、GBT-50105-2001、《建筑结构制图标准》 11、GB-50045-95、《高层民用建筑设计防火规范》(2001年修订版) 12、GB-50187-93、《工业企业总平面设计规范》 【行业标准】 1、JGJ138-2001/J130-2001、型钢混凝土组合结构技术规程 2、JGJ7-1991、网架结构设计与施工规程 3、JGJ61-2003/J258-2003、网壳结构技术规程 4、JGJ99-1998、高层民用建筑钢结构技术规程(正修订) 5、JGJ82-91、钢结构高强度螺栓连接的设计、施工及验收规程 6、JGJ81-2002/J218-2002、建筑钢结构焊接技术规程 7、DL/T5085-1999、钢－混凝土组合结构设计规程 8、JCJ01-89、钢管混凝土结构设计与施工规程 9、YB9238-92、钢－混凝土组合楼盖结构设计与施工规程 10、YB9082-1997、钢骨混凝土结构技术规程 11、YBJ216-88、压型金属钢板设计施工规程(正修订) 12、YB/T9256-96、钢结构、管道涂装技术规程 13、YB9081-97、冶金建筑抗震设计规范 14、CECS102:2002、门式刚架轻型房屋钢结构技术规程 15、CECS77：96、钢结构加固技术规范 16、YB9257-96、钢结构检测评定及加固技术规范 17、CECS28：90、钢管混凝土结构设计与施工规程 18、YB9254-1995、钢结构制作安装施工规程 19、CECS159：2004、矩形钢管混凝土结构技术规程
