继电保护竞赛试题
Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】
托电公司知识技能竞赛考试试
题
继电保护专业(笔试题)
一、 选择题(共15分,每题1分)
1、相当于负序分量的高次谐波是( C )谐波。
(A)3n 次;(B)3n +1次;(C)3n -1次(其中n 为正整数);D.上述三种以外的。
2、自耦变压器中性点必须接地,这是为了避免当高压侧电网内发生单相接地故障时,( A )。
(A)中压侧出现过电压;(B)高压侧出现过电压;
(C)高压侧、中压侧都出现过电压;(D)以上三种情况以外的。 3、某输电线路,当发生BC 两相短路时(如不计负荷电流),故障处的边界条件是( C )。
(A) I U U ·
·
·
===A B C 00;(B) U I I ·
·
·
===A B C 00;
(C) I I I U U ·
·
·
·
·
===A B C B C 0 ;(D) I I I ·
·
·
==A B C 0。 4、距离保护在运行中最主要优点是( B )。
(A)具有方向性;(B)具有时间阶梯特性;(C)具有快速性;(D)具有灵敏性。 5、对于Y ,d11接线变压器下列表示法正确的是( B )。
(A) U U ·
·
°
=a A j60e
;(B) U U ·
·
°
=ab AB j30e
;(C) U U ·
·
°
=ab AB j0e
;(D) U U ·
·
°
=a A j0e 。
6、微机保护中电压、电流通道的零漂不能超过(B )
(A)-~;(B )-~;(C)-~;(D)-~。 7、检查微机型保护回路及整定值的正确性( C )。
(A)可采用打印定值和键盘传动相结合的方法;(B)可采用检查VFC 模数变换系统和键盘传动相结合的方法;(C)只能用从电流电压端子通入与故障情况相符的模拟量,使保护装置
处于与投入运行完全相同状态的整组试验方法;(D)可采用打印定值和短接出口触点相结合
的方法。
8、对于专用高频通道,在新投入运行及在通道中更换了(或增加了)个别加工设备后,所进
行的传输衰耗试验的结果,应保证收发信机接收对端信号时的通道裕度不低于( C ),否则,不允许将保护投入运行。 (A)25dB ;(B);(C);(D)9dB 。
9、利用纵向零序电压构成的发电机匝间保护,为了提高其动作的可靠性,则应在保护的交流输入回路上( C )。
(A)加装2次谐波滤过器;(B)加装5次谐波滤过器;(C)加装3次谐波滤过器;(D)加装高次谐波滤过器。
10、来自电压互感器二次侧的4根开关场引入线(U a、U b、U c、U n)和电压互感器三次侧的2根开关场引入线(开口三角的U L、U n)中的2个零相电缆U n,( B )。
(A)在开关场并接后,合成1根引至控制室接地;(B)必须分别引至控制室,并在控制室接地;(C)三次侧的U n在开关场接地后引入控制室N600,二次侧的U n单独引入控制室N600并接地;(D)在开关场并接接地后,合成1根后再引至控制室接地。
11、做距离保护整定变压器变比试验时,加于阻抗元件电压回路上的电压值为( B )。
(A)相间距离保护100V,接地距离保护100V;(B)相间距离保护100V,接地距离保护60V;(C)相间距离保护60V,接地距离保护100V;(D)相间距离保护60V,接地距离保护
60V。
12、继电保护要求,电流互感器的一次电流等于最大短路电流时,其变比误差不大于
( C )。
(A)5%;(B)8%;(C)10%;(D)3%。
13、对于集成电路型、微机型保护,为增强其抗干扰能力应采取的方法是( C )。
(A)交流电源来线必须经抗干扰处理,直流电源来线可不经抗干扰处理;(B)直流电源来线必须经抗干扰处理,交流电源来线可不经抗干扰处理;(C)交流及直流电源来线均必须经抗干扰处理;(D)交流及直流电源来线均可不经抗干扰处理。
14、对剩磁有控制的电流互感器有( A )
A. PR级、TPY和TPZ级电流互感器;
B. P级和TPS级电流互感器;
C. TPS级和TPX级电流互感器;
15、形成发电机过励磁的原因可能是( C )。
A. 发电机出口短路,强行励磁动作,励磁电流增加;
B. 汽轮发电机在启动低速预热过程中,由于转速过低产生过励磁;
C. 发电机甩负荷,但因自动励磁调节器退出或失灵,或在发电机启动低速预热转子时,误加励磁等。
二、填空题(共15分,每空分)
1、自动重合闸的起动方式有保护起动和断路器位置不对应起动两种方式。
2、所谓对称三相负载就是三相负载__ 阻抗相等,且阻抗角相等。
3、母线电流差动保护采用电压闭锁元件主要是为了防止由于误碰出口继电器及误试验而造成母线电流差动保护误动。
4、变压器短路故障的后备保护,主要是作为相邻元件及变压器内部故障的后备保护。
5、为防止失磁保护误动,应在外部短路、系统振荡、电压回路断线等情况下闭锁。闭锁元件采用转子电压。
6、在同期回路中,为消除不同电压等级之间的相位差,常采用转角变压器来调整同期电压的相位。
7、继电保护直流系统运行中的电压纹波系数应不大于 2% ,最低电压不低于额定电压的85% ,最高电压不高于额定电压的 110% 。
8、变压器瓦斯保护装置,每年进行一次部分检验,每年进行一次全部检验。(答:3~5)
9、用兆欧表测量绝缘电阻,兆欧表摇动的快慢对测量结果影响。转速一般应为每分钟。(答:有 120)
10、安装于同一面屏上由不同端子对供电的两套保护装置的直流逻辑回路之间不允许有任何的联系,如有需要,必须经输出。
答:电空触点
11、保护用10P20电流互感器,是指互感器通过短路电流为 20倍额定电流时,变比误差不超过 10% 。
12、助增电流一般使测量阻抗增大,汲出电流一般使测量阻抗减小。
13、1个半断路器接线的母线,每组母线宜装设两套母线保护,且该母线保护不应装设电压闭锁元件。
14、按照部颁反措要点的要求,保护跳闸连接片,开口端应装在________方,接到断路器的________ 线圈回路。(上,跳闸)15、某开关距离保护Ⅰ段二次定值整定1欧,由于开关电流互感器由原来的600/5改为
750/5,其距离保护Ⅰ段二次定值应整定为_______________欧。欧)
16、断路器最低跳闸电压及最低合闸电压,其值不低于 30% 额定电压,且不大于 65% 额定电压。
17、电压互感器的二次回路和三次回路必须(分开)

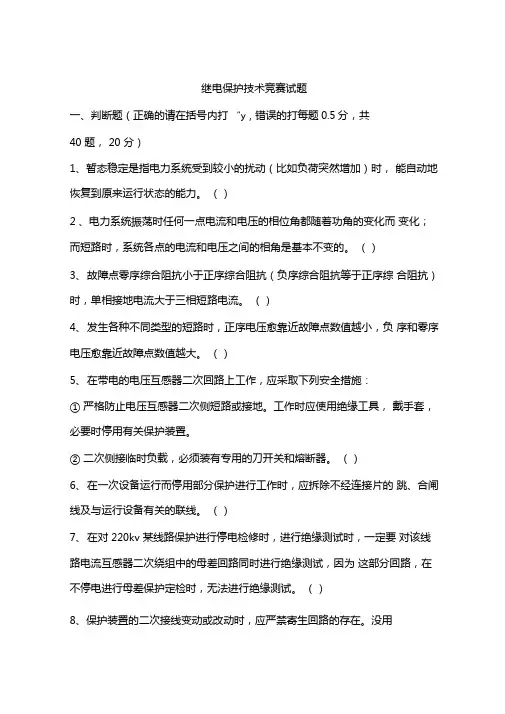

三、判断题(共15分,每题1分)
1、在大接地电流系统中,变压器中性点接地的数量和变压器在系统中的位置,是经综合考
虑变压器的绝缘水平、降低接地短路电流、保证继电保护可靠动作等要求而决定的。( )
答案:√
2、距离保护安装处分支与短路点所在分支连接处还有其他分支电源时,流经故障线路的电
流,大于流过保护安装处的电流,其增加部分称之为汲出电流。( ) 答案:×
3、在220kV双母线运行方式下,当任一母线故障,母线差动保护动作而母联断路器拒动
时,母差保护将无法切除故障,这时需由断路器失灵保护或对侧线路保护来切除故障母线。
( ) 答案:√
4、断路器失灵保护,是近后备保护中防止断路器拒动的一项有效措施,只有当远后备保护
不能满足灵敏度要求时,才考虑装设断路器失灵保护。( )
答案:√
5、相差高频保护中,两侧高频信号重叠角的存在,减少了脉冲间隔,从而提高了保护灵敏度,降低了在外部短路时的可靠性。( ) 答案:×
6、在高频闭锁距离保护中,为了防止外部故障切除后系统振荡时,靠近故障侧的距离元件误停信,而导致保护装置误动作,所以距离元件停信必须经振荡闭锁装置控制。( ) 答案:√
7、静止元件(线路和变压器)的负序和正序阻抗是相等的,零序阻抗则不同于正序或负序阻抗;旋转元件(如发电机和电动机)的正序、负序和零序阻抗三者互不相等。( ) 答案:√
8、发信机主要由调制电路、振荡电路、放大电路、高频滤波电路等构成。( )
答案:√
9、全阻抗继电器的动作特性反映在阻抗平面上的阻抗圆的半径,它代表的全阻抗继电器的整定阻抗。( ) 答案:√
10、控制熔断器的额定电流应为最大负荷电流的2倍。( ) 答案:×
11、当电压互感器二次星形侧发生相间短路时,在熔丝或自动开关未断开以前,电压回路断相闭锁装置不动作。( ) 答案:√
12、母线充电保护只是在对母线充电时才投入使用,充电完毕后要退出。( )
答案:√13、在自耦变压器高压侧接地短路时,中性点零序电流的大小和相位,将随着中压侧系统零序阻抗的变化而改变。因此,自耦变压器的零序电流保护不能装于中性点,而应分别装在高、中压侧。( ) 答案:√
14、电力系统频率变化对阻抗元件动作行为的影响,主要是因为阻抗元件采用电感、电容元件作记忆回路。(√)
15、发电机变压器组的过激磁保护应装在机端,当发电机与变压器的过激磁特性相近时,该保护的整定值应按额定电压较低的设备(发电机或变压器)的磁密来整定,这样对两者均有保护作用。(√)
四、简答题(共25分,每题5分)
1.简述三相变压器空载合闸时励磁涌流的大小及波形特征与哪些因素有关
答:三相变压器空载合闸的励磁涌流大小和波形与下列因素有关:
1)系统电压大小和合闸出相角;
2)系统等值电抗大小;
3)铁芯剩磁、铁芯结构;
4)铁芯材质(饱和特性、磁滞环);
5)合闸在高压或低压侧。
2.《反措要点》中关于保护整组试验有什么要求
答:
1)只能用整组试验的办法,即在保护装置处于投入运行完全相同的前提下,由保护屏的电流及电压端子通入与故障情况相符的模拟量,检查保护回路及整定值的正确性。
2)不允许用卡继电器接点、短接回路或类似人为手段做保护的整组试验。
3.电压互感器开口三角侧断线和短路,将有什么危害
答:断线和短路,将会使这些接入开口三角电压的保护在接地故障中拒动,用于绝缘监视的继电器不能正确反应一次接地问题;开口三角短路,还会使绕组在接地故障中过流而烧坏电压互感器。
4.高压厂用母线为什么装设低电压保护,保护分几段
答:一般高压厂用母线都装设低电压保护,实际上这是高压电动机的低电压保护。
在电源电压短时间降低或者中断后的恢复过程中,为了保证重要电动机的自启动,通常要将一部分不重要的电动机利用低电压保护装置切除。另外,对于某些负荷根据生产过程和技术安全等要求而不允许自启动的电动机,也要利用低电压保护将其切除。低电压保护一般设置两段:第一段动作时间为,第二段动作时间为9s。第一段动作电压一般整定为;第二段动作电压一般整定为。
5.哪些保护必须闭锁重合闸怎样闭锁
答:一般母线保护和失灵保护等要闭锁重合闸。闭锁方法是将母线保护或失灵保护等的动作接点使重合闸放电,从而闭锁重合闸五、问答题(共30分,每题10分)
1、发电机失磁对系统和发电机本身有什么影响汽轮发电机允许失磁运行的条件是什么(10分)
答:(1)发电机失磁对系统的影响:
1)发电机失磁后,不但不能向系统送出无功功率,而且还要向系统吸取无功功率,将造成系统电压下降。(分)
2)为了供给失磁发电机无功功率,可能造成系统中其他发电机过电流。 ( 分)
(2)发电机失磁对发电机自身的主要影响有:
1)发电机失磁后,转子和定子磁场间出现了速度差,在转子回路中感应出转差频率的电流,引起转子局部过热。分
2)发电机受交变的异步电磁力矩的冲击而发生振动,转差率愈大,振动也愈厉害。( 分)(3)汽轮发电机允许失磁运行的条件是:
1)系统有足够供给发电机失磁运行的无功功率,以不至于造成系统电压严重下降为限。(2分)
2)降低发电机有功功率的输出,使之能在很小的转差下,在允许的一段时间内异步运行。即发电机应在较小的有功功率下失磁运行,使之不至于造成危害发电机转子的发热和振动。(2分)
2、某厂三绕组启备变63/37-37MVA,接线组别YN,yn0,yn0,d,如果A、B分支零序保护用CT接反,在正常运行时A分支母线发生单相接地故障,分支零序保护将如何动作,并对动作情况说明(正动、误动、拒动、越级)(已知条件:t1时限跳故障分支断路器,t2时限全停跳三侧断路器)(10分)
答:
t1时限跳开B分支断路器.(3分)
t2时限全停跳开高压侧断路器和A分支断路器。(3分)
A分支断路器拒动,B分支断路器误动,高压侧断路器越级动作。(4分)
3、某厂发变组高压侧为220kV双母线,主变压器为Yn,d-11接线方式,发电机机端PT二次回路为B接地,220kV母线PT二次回路为N接地,且PT二次相电压均为,请说出发电机机端PT对220kV母线PT二次哪两相压差最大并画出相量图。(10分)
答:发电机a相对220kV母线B相。4分
B
c
(6分)
