第七章印制电路板的设计与制作 印制电路板PCB(PrintedCircuitBoard)简称为印制板，是安装电子元器件的载体，在电子设计竞赛中应用广泛。 印制电路板的设计工作主要分为原理图设计和印制电路板设计两部分。在掌握了原理图设计的基本方法后，可以进入印制电路板设计，学习印制电路板的设计方法。 完成印制电路板设计，需要设计者了解电路工作原理，清楚所使用的元器件实物，了解PCB板的基本设计规范，才能设计出适用的电路板。 第一节印制电路板设计的基础知识 1. 印制电路板的类型 一般来说，印制电路板材料是由基板和铜箔两部分组成的。基板可以分无机类基板和有机类基板两类。无机类基板有陶瓷板或瓷釉包覆钢基板，有机类基板采用玻璃纤维布、纤维纸等增强材料浸以酚醛树脂、环氧树脂、聚四氟乙烯等树脂黏合而成。铜箔经高温、高压敷在基板上，铜箔纯度大于99.8%，厚度约在18~105μm。 印制电路是在印制电路板材料上采用印刷法制成的导电电路图形，包括印制线路和印刷元件(采用印刷法在基材上制成的电路元件，如电容器、电感器等)。 根据印制电路的不同，可以将印制电路板分成单面印制板、双面印制板、多层印制板和性印制板。 (1)单面印制板仅在一面上有印制电路，设计较为简单，便于手工制作，适合复杂度和布线密度较低的电路使用，在电子设计竞赛中使用较多。 (2)双层印制板在印制板正反两面都有导电图形，用金属化孔或者金属导线使两面的导电图形连接起来。与单面印制板相比，双面印制板的设计更加复杂，布线密度也更高。在电于设计竞赛中，也可以手工制作。 (3)多层印制板是指由三层或三层以上导电图形构成的印制电路板，导体图形之间由绝缘层隔开，相互绝缘的各导电图形之间通过金属化孔实现导电连接。多层印制电路板可实现在单位面积上更复杂的导电连接，并大大提升了电子元器件装配和布线密度，叠层导电通路缩短了信号的传输距离，减小了元器件的焊接点，有效地降低了故障率，在各导电图形之间可以加入屏蔽层，有效地减小信号的干扰，提高整机的可靠性。多层印制板的制作需要专业厂商。 (4)软性印制板也称为柔性印制板或挠性印制板，是采用软性基材制成的印制电路板。特点是体积小，质量轻，可以折叠、卷缩和弯曲，常用于连接不同平面间的电路或

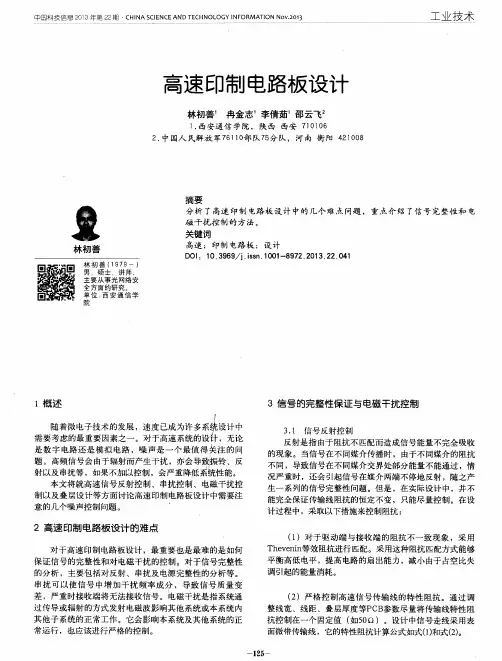

[讨论]今天终于弄懂了PCB高速电路板设计的方法和技巧受益匪浅啊 电容, 最大功率, 技巧 高速电路设计技术阻抗匹配是指负载阻抗与激励源内部阻抗互相适配，并且得到最大功率输出的一种工作状态。高速PCB布线时，为了防止信号的反射，要求线路的阻抗为50Ω。这是个大约的数字，一般规定同轴电缆基带50Ω，频带75Ω，对绞线则为100Ω，只是取整数而已，为了匹配方便。根据具体的电路分析采用并行AC端接，使用电阻和电容网络作为端接阻抗，端接电阻R要小于等于传输线阻抗Z0，电容C必须大于100pF，推荐使用0.1UF的多层陶瓷电容。电容有阻低频、通高频的作用，因此电阻R不是驱动源的直流负载，故这种端接方式无任何直流功耗。 串扰是指当信号在传输线上传播时，因电磁耦合对相邻的传输线产生不期望的电压噪声干扰。耦合分为容性耦合和感性耦合，过大的串扰可能引起电路的误触发，导致系统无法正常工作。根据串扰的一些特性，可以归纳出几种减小串扰的方法： 1、加大线间距，减小平行长度，必要时采用jog 方式布线。 2、高速信号线在满足条件的情况下，加入端接匹配可以减小或消除反射，从而减小串扰。 3、对于微带传输线和带状传输线，将走线高度限制在高于地线平面范围要求以内，可以显著减小串扰。 4、在布线空间允许的条件下，在串扰较严重的两条线之间插入一条地线，可以起到隔离的作用，从而减小串扰。传统的PCB设计由于缺乏高速分析和仿真指导，信号的质量无法得到保证，而且大部分问题必须等到制版测试后才能发现。这大大降低了设计的效率，提高了成本，在激烈的市场竞争下显然是不利的。于是针对高速PCB设计，业界人士提出了一种新的设计思路，成为“自上而下”的设计方法，经过多方面的方针分析和优化，避免了绝大部分可能产生的问题，节省了大量的时间，确保满足工程预算，产生高质量的印制板，避免繁琐而高耗的测试检错等。利用差分线传输数字信号就是高速数字电路中控制破坏信号完整性因素的一项有效措施。在印制电路板（PCB抄板）上的差分线，等效于工作在准TEM模的差分的微波集成传输线对。其中，位于PCB顶层或底层的差分线等效于耦合微带线，位于多层PCB内层的差分线，等效于宽边耦合带状线。数字信号在差分线上传输时是奇模传输方式，即正负两路信号的相位差是180，而噪声以共模的方式在一对差分线上耦合出现，在接受器中正负两路的电压或电流相减，从而可以获得信号消除共模噪声。而差分线对的低压幅或电流驱动输出实现了高速集成低功耗的要求。

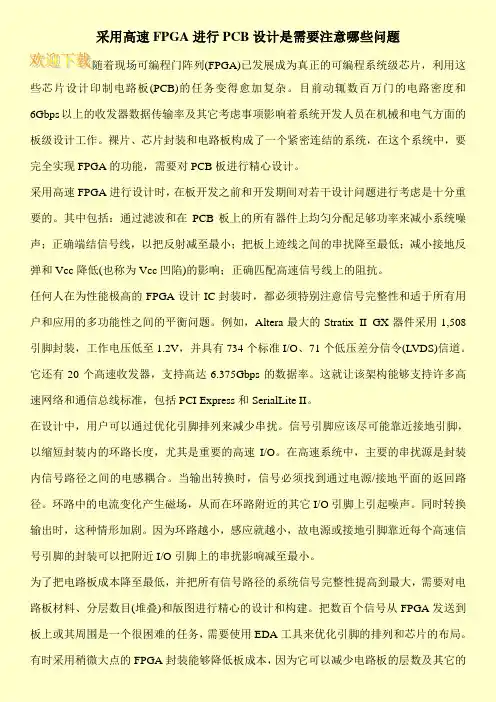

高速印刷电路板的设计考虑 2011年4月技术说明TN1033简介 背板是一种典型的用于系统内汇集所有电子模块的物理互连的方式。复杂的系统依靠背板上的连线、走线和连接器来处理大量的高速数据。多个背板模块之间的通信受到诸如连接器、走线长度、过孔和终端等部件的阻抗、电容以及电感参数的影响。设计高性能分布式负载背板的一个极为重要的因素是要了解如何进行设计来保证良好的信号完整性。 本技术说明介绍了几种拓扑连接结构间的基本区别。说明了在背板设计时需要考虑到的各种问题，并重点讨论了通过背板以点对点的传输线方式进行连接时的关键问题。包括印刷电路板走线结构、过孔、器件封装和背板连接器等方面。我们还为设计师们提供了一份印刷电路板设计的检查清单。给出了针对某些特定频率的讨论和指导。本文档还讨论了莱迪思半导体公司的FPGA产品线及其SERDES高速背板接口。这些接口通过CML差分缓冲接口提供高速串行数据流。 背板拓扑结构和概述 目前背板的系统互连拓扑结构主要有三种。它们分别是多点对多点、一点对多点和点对点。传统系统使用多点对多点/一点对多点连接的拓扑结构，为带有单个网络（节点）的多个器件提供有效的互连和通信，如图1所示。 图1:多点对多点背板结构 然而，这种网络结构有严格的数据速率限制。每个网络在卡与背板连接的节点上会有T型结构或者分支结构。这些T型结构会导致背板上信号路径传输线的不连续和不匹配。结果就会在高速传输时，卡与背板接口上都有大反射信号。这些反射信号会来回传送，持续较长的时间，在高速传输的情况下严重降低了信号的完整性。通常要等所传输数据的每个位的反射信号逐渐衰减后，才能实现可接受的信号通信。这大大限制了通信速率。因此，多点对多点和一点对多点的拓扑结构的速率极限一般都低于100 Mbps。由于实际走线长度和卡的插槽的增加，该速度极限很容易 就会低于10 Mbps。 点对点的互连拓扑结构消除了上面所述的信号路径的分支。消除了所产生的信号反射，从而大大提高了最大的数据速率。通过周详的设计考虑，这种背板互连可用于数据速率高达3 Gbps甚至更高的通信。 Lattice Semiconductor Corp.2011版权所有? 所有莱迪思的商标、注册商标、图案和标识符均在https://www.doczj.com/doc/0b14177570.html,/legal网站上列出。所有其它品牌或产品名称均 为其所有者的商标或注册商标。此处的参数规格和信息可能会更改，恕不另行通知。中文翻译文档仅为您提供方便。莱迪思将尽力为您提供准确的中文翻译文档，但鉴于翻译的难度，译文可能会与英文文档存在一些微小差别，其准确性也难以保证。请参考英文源文件，获取最新、最准确的信息。所有的翻译文档中的信息均以英
目录 1印制线路板（PCB）说明 .................................................................................................................... 错误!未定义书签。 1.1印制线路板定义 ........................................................................................................................... 错误!未定义书签。 1.2印制线路板基本组成 ................................................................................................................... 错误!未定义书签。 1.3印制线路板分类 ........................................................................................................................... 错误!未定义书签。2原理图入口条件 .................................................................................................................................... 错误!未定义书签。3原理图的使用 ........................................................................................................................................ 错误!未定义书签。4结构图入口条件（游） ........................................................................................................................ 错误!未定义书签。5结构图的使用 ........................................................................................................................................ 错误!未定义书签。6电路分类 ................................................................................................................................................ 错误!未定义书签。 6.1从安规角度分类 ........................................................................................................................... 错误!未定义书签。 6.2布局设计要求 ............................................................................................................................... 错误!未定义书签。 6.3各类电路距离要求 ....................................................................................................................... 错误!未定义书签。 6.4其他要求 ....................................................................................................................................... 错误!未定义书签。7规则设置 ................................................................................................................................................ 错误!未定义书签。 7.1规则分类 ....................................................................................................................................... 错误!未定义书签。 7.2基本设置 ....................................................................................................................................... 错误!未定义书签。 7.3特殊区域 ....................................................................................................................................... 错误!未定义书签。 7.4电源、地信号设置 ....................................................................................................................... 错误!未定义书签。 7.5时钟信号设置 ............................................................................................................................... 错误!未定义书签。 7.6差分线的设置 ............................................................................................................................... 错误!未定义书签。 7.7等长规则 ....................................................................................................................................... 错误!未定义书签。 7.8最大过孔数目规则 ....................................................................................................................... 错误!未定义书签。 7.9拓扑规则 ....................................................................................................................................... 错误!未定义书签。 7.10其他设置 ....................................................................................................................................... 错误!未定义书签。8安规、EMC ........................................................................................................................................... 错误!未定义书签。 8.1PCB板接口电源的EMC设计 .................................................................................................... 错误!未定义书签。 8.2板内模拟电源的设计 ................................................................................................................... 错误!未定义书签。 8.3关键芯片的电源设计 ................................................................................................................... 错误!未定义书签。 8.4普通电路布局EMC设计要求..................................................................................................... 错误!未定义书签。 8.5接口电路的EMC设计要求......................................................................................................... 错误!未定义书签。 8.6时钟电路的EMC设计要求......................................................................................................... 错误!未定义书签。 8.7其他特殊电路的EMC设计要求................................................................................................. 错误!未定义书签。 8.8其他EMC设计要求..................................................................................................................... 错误!未定义书签。9DFX设计 ............................................................................................................................................... 错误!未定义书签。 9.1空焊盘（DUMMY PAD）................................................................................................................ 错误!未定义书签。 9.20402阻容器件的应用条件 .......................................................................................................... 错误!未定义书签。10孔（结构） ........................................................................................................................................ 错误!未定义书签。

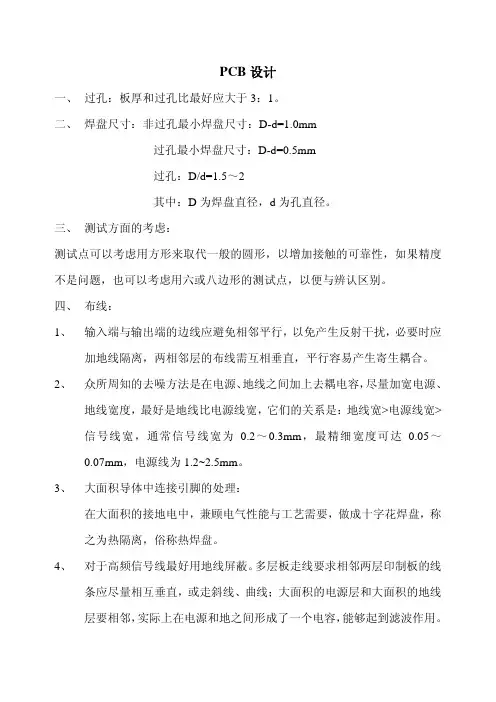

P C B制图说明
印制电路板（PCB）设计规范 1mil=1/1000inch=0.00254cm=0.0254mm 1inch=1000mil=2.54cm=25.4mm 1mm=39.37mil 前言 本标准根据国家标准印制电路板设计和使用等标准编制而成。本标准于1998年07 月30日首次发布。 本标准起草单位： CAD研究部、硬件工程室 本标准主要起草人：吴多明韩朝伦胡庆虎龚良忠张珂梅泽良本标准批准人：周代琪 目录 1. 1 适用范围 2. 2 引用标准 3. 3 术语 4. 4 目的 .1 4.1 提供必须遵循的规则和约定 .2 4.2 提高PCB设计质量和设计效率 5. 5 设计任务受理 .3 5.1 PCB设计申请流程 .4 5.2 理解设计要求并制定设计计划 6. 6 设计过程 .5 6.1 创建网络表 .6 6.2 布局 .7 6.3 设置布线约束条件
.8 6.4 布线前仿真（布局评估，待扩充） .9 6.5 布线 .10 6.6 后仿真及设计优化（待补充） .11 6.7 工艺设计要求 7. 7 设计评审 .12 7.1 评审流程 .13 7.2 自检项目 附录1：传输线特性阻抗 附录2： PCB设计作业流程 Q/DKBA-Y004-1999 印制电路板（PCB）设计规范 1. 适用范围 本《规范》适用于华为公司CAD设计的所有印制电路板（简称PCB）。 2. 引用标准 下列标准包含的条文，通过在本标准中引用而构成本标准的条文。在标准出版时，所示 版本均为有效。所有标准都会被修订，使用本标准的各方应探讨，使用下列标准最新版本的 可能性。 [s1] (附注注释 shuwenyao 不确定 所引用的标准按国标、部标及国际标准排序；并按标准号由小到大排序。特别注意：所列标准一定是在正文中被引用过的。)

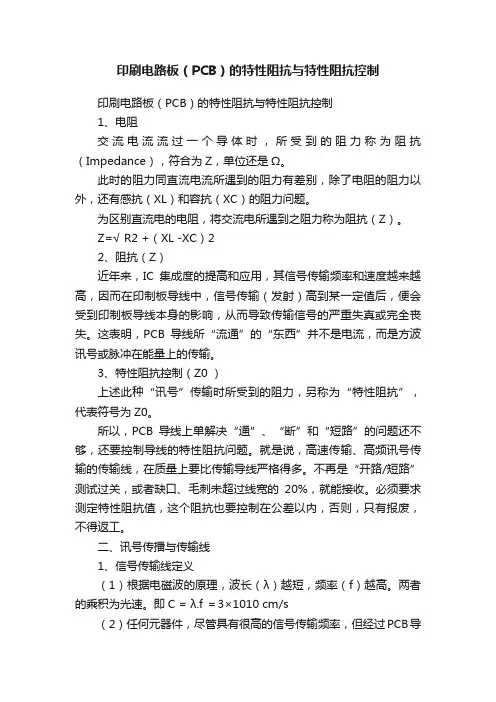

印制电路板的设计是以电路原理图为根据，实现电路设计者所需要的功能。印刷电路板的设计主要指版图设计,需要考虑外部连接的布局。内部电子元件的优化布局。金属连线和通孔的优化布局。电磁保护。热耗散等各种因素。优秀的版图设计可以节约生产成本,达到良好的电路性能和散热性能。简单的版图设计可以用手工实现，复杂的版图设计需要借助计算机辅助设计(CAD)实现。 目录 PCB设计简介 具体方法 PＣB设计基本概念 ＰCB设计主要的流程 PＣB设计简介 具体方法 PCB设计基本概念 PCB设计主要的流程 展开 编辑本段PCB设计简介 在高速设计中,可控阻抗板和线路的特性阻抗是最重要和最普遍的问题之一。首先了解一下传输线的定义:传输线由两个具有一定长度的导体组成，一个导体用来发送信号,另一个用来接收信号（切记“回路”取代“地”的概念）。在一个多层板中,每一条线路都是传输线的组成部分,邻近的参考平面可作为第二条线路或回路。一条线路成为“性能良好”传输线的关键是使它的特性阻抗在整个线路中保持恒定。 线路板成为“可控阻抗板”的关键是使所有线路的特性阻抗满足一个规定值，通常在２5欧姆和７0欧姆之间。在多层线路板中，传输线性能良好的关键是使它的特性阻抗在整条线路中保持恒定。 但是，究竟什么是特性阻抗?理解特性阻抗最简单的方法是看信号在传输中碰到了什么。当沿着一条具有同样横截面传输线移动时,这类似图1所示的微波传输。假定把1伏特的电压阶梯波加到这条传输线中，如把1伏特的电池连接到传输线的前端(它位于发送线路和回路之间)，一旦连接,这个电压波信号沿着该线以光速传播,它的速度通常约为6英寸/纳秒。当然,这个信号确实是发送线路和回路之间的电压差,它可以从发送线路的任何一点和回路的相临点来衡量。图2是该电压信号的传输示意图。 Zｅn的方法是先“产生信号”，然后沿着这条传输线以6英寸/纳秒的速度传播。第一个0.01纳秒前进了0．0６英寸,这时发送线路有多余的正
印制电路板设计规范 一、适用范围 该设计规范适用于常用的各种数字和模拟电路设计。对于特殊要求的，尤其射频和特殊模拟电路设计的需量行考虑。 应用设计软件为Protel99SE。也适用于DXP Design软件或其他设计软件。二、参考标准 GB 4588.3—88 印制电路板设计和使用 Q/DKBA—Y004—1999 华为公司内部印制电路板CAD工艺设计规范 三、专业术语 1.PCB（Print circuit Board）: 印制电路板 2.原理图（SCH图）：电路原理图，用来设计绘制，表达硬件电路之间各种 器件之间的连接关系图。 3.网络表（NetList表）：由原理图自动生成的，用来表达器件电气连接的关 系文件。 四、规范目的 1.规范规定了公司PCB的设计流程和设计原则，为后续PCB设计提供了设 计参考依据。 2.提高PCB设计质量和设计效率，减小调试中出现的各种问题，增加电路 设计的稳定性。 3.提高了PCB设计的管理系统性，增加了设计的可读性，以及后续维护的 便捷性。 4.公司正在整体系统设计变革中，后续需要自主研发大量电路板，合理的 PCB设计流程和规范对于后续工作的开展具有十分重要的意义。 五、SCH图设计 5.1 命名工作 命名工作按照下表进行统一命名，以方便后续设计文档构成和网络表的生成。有些特殊器件，没有归类的，可以根据需求选择其英文首字母作为统一命名。 表1 元器件命名表 按键，命名为U100，在Lib Ref中描述为KEY。这样使得整个原理图更加清晰，功能明确。 5.2 封装确定 元器件封装选择的宗旨是
1. 常用性。选择常用封装类型，不要选择同一款不常用封装类型，方便元器件购买，价格也较有优势。 2. 确定性。封装的确定应该根据原理图上所标示的封装尺寸检查确认，最好是购买实物后确认封装。 3. 需要性。封装的确定是根据实际需要确定的。总体来说，贴片器件占空间小，但是价格贵，制板相同面积成本高，某些场合下不适用。直插器件可靠性高，焊接方便，但所占空间大，高性能的MCU已经逐步没有了直插封装。实际设计应该根据使用环境需求选择器件。如下几个例子说明情况： a. 电阻贴片和直插的选择 选择直插和贴片电阻主要从精度和功率方面考虑。直插电阻一般精度较高，可以选择0.1%甚至更高的精度，功率可以根据需要选择。常见直插电阻的功率为1/4W。一般在模拟回路采用直插封装，能够更好的保证精度。（特殊情况下也可选择贴片，但须考虑成本问题） 贴片电阻精度一般常见的为5%。功率为1/10W。基本用在数字电路。成本比直插高，但是占空间小。 b. BGA封装的问题 是否选择BGA封装的元器件，主要考虑实际的需求。BGA的特点是占空间小，管脚集成度高，可靠性好，受电磁干扰程度小。但是由于管脚密闭，对于管脚的调试不方便。同时由于BGA的环形管脚排布，使得BGA封装的元器件对于电路板设计有更高要求，一般至少需要4层以上。BGA越复杂，板的层数要求越高，设计成本越高。 c. 电源芯片的封装问题 一般的数字电路常用的稳压器芯片如AS1117-3.3/1.2等。选择封装的时候应该注意其三个管脚的定义是否与设计相同。确定电源芯片的封装定义。
《印制电路板设计技术》基本概念 一、Protel 99软件概述 3、Protel99 SE的文件类型 在设计数据库中包含了全部的用户文件，文件类型以扩展名加以区分。Protel 99SE常见文件类型有： bak（自动备份文件）ddb（数据库文件）sch（原理图文件）pcb（电路板图文件）prj（项目文件） lib（元件库文件） net（网络表文件） pld（pld描述文件）txt（文本文件） rep（报告文件） ERC（电气规则测试报告文件） XLS（元件列表文件） XRF（交叉参考元件列表文件）等。 二、电路原理图设计 1、印制电路板设计分为三大步骤：（1）电路原理图的设计、（2）产生网络表、（3）印制电路板的设计。 2、电路原理图设计的一般步骤：（1）新建电路原理图文件；（2）启动电路原理图编辑器；（3）设置图纸和工作环境；（4）加载元件库；（5）放置元件；（6）调整元器件布局；（7）进行布线及调整；（8）报表文件的生成；（9）文件的保存与输出。 3、在原理图中，设计管理器由Explorer（设计浏览器）和Browse Sch（元件管理器）组成。设计浏览器用来管理设计数据库文件，元件管理器用来装载/删除元件库、选取与查找元件、打开元件编辑器。 4、Protel 99SE中使用的尺寸是英制，它与公制之间的关系为：1 inch（英寸）=25.4mm，1 inch=1000 mil（毫英寸），1mm=40mil 。 5、Snap Grid 表示捕捉栅格，用于将元件、连线放置在栅格上，使图形整齐且易画图；Visible Grid表示可视栅格，屏幕显示的栅格，用以确定元件位置；Electrical Grid 表示电气栅格，用于连线。 6、Protel 99 SE提供的常用快捷键如下：PageUp：放大视图；PageDown：缩小视图；End：刷新视图；Space：被放置的对象旋转90度；Tab：在元件浮动状态时，编辑元件的属性；X：元件水平镜像翻转；Y：元件垂直镜像翻转；Esc：取消当前操作。 7、直线LINE与导线Wire 的区别是： LINE是画直线的工具，没有电气连接意义；Wire 是画导线的工具，有电气连接意义。在使用中两者不能互相代替。 8、网络标号在电路原理图中具有实际的电气连接作用，只要网络标号相同的网络不管图上是否连接表示它们都是连接在一起的。 9、主电路图的扩展名是：.prj，这个文件又称项目文件。 10、电路原理图元件库的扩展名是.lib；而电路原理图文件的扩展名是. sch。 11、制作新元件的一般步骤如下：（1）新建元件库；（2）设置工作参数；（3）绘制元件外形；（4）放置并编辑元件引脚；（5）编辑元件信息；（6）生成有关元件的报表；（7）元件保存。 12、PCB 电路板的概念 所谓印制电路板(PrintedCircuitBoard，PCB)就是以一定尺寸的绝缘板为基材，以铜箔为导线，通过印制板上的印制导线、焊盘及金属化过孔等来实现电路元件各个引脚之间的电气连接。 13、单面板、双面板与多层板的区别是：单面板是一种单面敷铜，因此只能利用它敷了铜的一面设计电路导线和元件的焊接；双面板是包括 Top （顶层）和 Bottom （底层）的双面都敷有铜的电路板，双面都可以布线焊接，中间为一层绝缘层，为常用的一种电路板；如果在双面板的顶层和底层之间加上别的层，即构成了多层板。
印制电路板的设计与制作 本章主要介绍印制电路板的元件布局及布线原则；应用ＰＲＯＴＥＬ设计印制电路板的基本步骤及设计示例；印制电路板的手工制作与专业制作的方法，并以实验室常用的ＶＰ?１０８Ｋ电路板制作系统为例，介绍了ＰＣＢ的制作步骤与方法。章末附有印制电路板的设计与制作训练。 现代印制电路板（简称ＰＣＢ，以下ＰＣＢ即指印制电路板）的设计大多使用电脑专业设计软件进行，ＰＣＢ的制作也是通过专业制作厂家完成的。因此，大批量的ＰＣＢ生产常常是用户自己设计好印制板，将文档资料交给印制板生产厂家，由其完成ＰＣＢ板的制 出的印制板文档可以广泛地被各专业印制板生产厂家所接受。因此本章首先介绍使用ＰＲＯＴＥＬ进行印制板设计的一般步骤，给出一个设计示例，然后简单介绍手工制作印制板的一般方法，最后介绍适合于实验室的印制电路板制作设备ＶＰ?１０８Ｋ。 印制电路板的设计原则 印制电路板的设计是一项很重要的工艺环节，若设计不当，会直接影响整机的电路性能，也直接影响整机的质量水平。它是电子装配人员学习电子技术和制作电子装置的基本功之一，是实践性十分强的技术工作。 印制电路板的设计是根据电路原理图进行的，所以必须研究电路中各元件的排列，确定它们在印制电路板上的最佳位置。在确定元件
的位置时，还应考虑各元件的尺寸、质量、物理结构、放置方式、电气连接关系、散热及抗电磁干扰的能力等因素。可先草拟几种方案，经比较后确定最佳方案，并按正确比例画出设计图样。画图在早期主要靠手工完成，十分繁琐，目前大多用计算机完成，但前述的设计原则既可适用于手工画图设计，也可适用于计算机设计。 对于印制电路板来说，一般情况下，总是将元件放在一面，我们把放置元件的一面称为元件面。印制板的另一面用于布置印制导线（对于双面板，元件面也要放置导线）和进行焊接，我们把布置导线的这一面叫做印制面或焊接面。如果电路较复杂，元件面和焊接面容不下所有的导线，就要做成多面板。在元件面和焊接面的中间设置层面，用于放置导线，这样的层面我们称之为内部层或中间层。中间层如果是专门用于放置电源导线的，又称做电源层或地线层。如果是用于放置传递电路信号的导线的，叫做中间信号层。多面板的元件面、焊接面要和中间层连通，靠印制电路板上的金属化孔完成，这种金属化孔叫通孔（Ｖｉａ）。 １． 要将一定数量的元件按原理图中的电气连接关系安装在印制电路板上，必须事先知道各元件的安装数据，以便元件布局。一般采用下述方法确定元件的安装数据。 （１）设计者提供元件正确的安装资料。 （２）若没有提供元件安装数据，应通过元件型号查手册找出元件的安装数据。
印制电路板DFM设计技术要求 本文所描述参阅背景为深圳市博敏电子PCB工艺制程、操纵能力；所描述之参数为客户PCB设计的建议值；建议PCB设计最好不要超越文件中所描述的最小值，否则无法加工或带来加工成本过高的现象。 一、前提要求 1、建议客户提供生产文件采纳GERBER File ，幸免转换资料时因客户设计不够规范或我司软件版本 的因素造成失误，从而诱发品质问题。 2、建议客户在转换Gerber File 时采纳“Gerber RS-274X”、“2：5”格式输出，以确保资料精度； 有部分客户在输出Gerber File时采纳3：5格式，此方式会造成层与层之间的重合度较差，从而阻碍PCB的层间精度； 3、假如客户有Gerber File 及PCB资料提供我司生产时，请备注以何种文件为准； 4、假如客户提供的Gerber File为转厂资料，请在邮件中给予说明，幸免我司再次对资料重新处理、 补偿，从而阻碍孔径及线宽的操纵范畴；
孔径 槽宽 （图A ） （图B ） 开口 叶片 孔到叶片 项目item 参数要求parameter requirement 图解（Illustration ） 或备注（remark ） 钻孔 机械钻孔 （图A ） 最小孔径 0.2mm 要求孔径板厚比≥1：6；孔径板厚比越小对孔化质量阻碍就越大 最大孔径 6.5mm 当孔超出6.5mm 时，能够采纳扩孔或电铣完成 最小槽宽 （图B ） 金属化槽宽 ≥ 0.50mm 非金属槽宽 ≥ 0.80mm 激光钻孔 ≤0.15mm 除HDI 设计方式，一样我司不建议客户孔径＜0.2mm 孔位间距 （图C ） a 、过孔孔位间距≥0.30mm b 、孔铜要求越厚，间距应越大 c 、孔间距过小容易产生破孔阻碍质量 d 、不同网络插件孔依据客户安全间距 孔到板边 （图D ） a 、孔边到板边≥0.3mm b 、小于该范畴易显现破孔现象 c 、除半孔板外 邮票孔 孔径≥0.60mm ；间距≥0.30mm 孔径公差 金属化孔 ￠0.2 ~ 0.8：±0.08mm ￠0.81 ~ ￠1.60：±0.10mm ￠1.61 ~ ￠5.00：±0.16mm 超上述范畴按成型公差 非金属化孔 ￠0.2 ~ 0.8：±0.06mm ￠0.81 ~ ￠1.60：±0.08mm ￠1.61 ~ ￠5.00：±0.10mm 超上述范畴按成型公差 沉孔 假如有需要生产沉孔，务必备注沉孔类别（圆锥、矩形）、贯穿层、沉孔深度公差等；我司依照客户要求评审能否生产、操纵； 其它注意事项 1、 当客户提供的生产资料没有钻孔文件，只有分孔图时，请确保分孔图的正确；如：孔位、孔数、孔径； 2、 建议明确孔属性，在软件中定义NPTH 及PTH 的属性，以便识别； 3、 幸免重孔的发生，专门小孔中有大孔或者同一孔径重叠之时中心位置不一致的现象； 4、 幸免槽孔或孔径标注尺寸与实际不符的现象； 5、 关于槽孔需要作矩形（不接收椭圆形槽孔），请客户备注明确；在没有专门要求的前提下我司所生产之槽孔为椭圆形； 6、 关于超出上述操纵范畴或描述不清，我司会采取书面问客的，并要求客户书面回复解决方式； 内层线路 加工铜厚 1/3 oz ~ 5oz 芯板厚度 0.1mm ~ 2.0mm 隔离PAD ≥0.30mm 指负片成效的电源、地层隔离环宽，请参阅图E 隔 离 带 ≥0.254mm 散热PAD （图F ） 开口：≥0.30mm 叶片：≥0.20mm 孔到叶片：≥0.20mm PTH 环宽 （图G ） hoz ：≥0.15mm 1oz ：≥0.20mm 2oz ：≥0.25mm 3oz ：≥0.30mm 4oz ：≥0.35mm 5oz ：≥0.40mm VIA 环宽 （图G ） hoz ：≥0.10mm 1oz ：≥0.15mm 2oz ：≥0.20mm 3oz ：≥0.25mm 4oz ：≥0.30mm 5oz ：≥0.35mm 间距 间 距 （图C ） （图D ） ≥0.30mm 内层大铜皮 环宽 插件孔 或VIA 图E ： 图F ： 图G ： 图H ： 0.2mm
PCB（印制电路板）布局布线技巧100问在电子产品设计中，PCB布局布线是最重要的一步，PCB布局布线的好坏将直接影响电路的性能。现在，虽然有很多软件可以实现PCB自动布局布线，但是随着信号频率不断提升，很多时候，工程师需要了解有关PCB布局布线的最基本的原则和技巧，这样才可以让自己的设计完美无缺，《PCB（印制电路板）布局布线100问》涵盖了PCB布局布线的相关基本原理和设计技巧，以问答形式解答了有关PCB布局布线方面的疑难问题，对于PCB设计人员来说是非常难得实用读物，欢迎大家在此基础上补充内容并完善。相关信息可发送到service@https://www.doczj.com/doc/0b14177570.html,。
1、[问]高频信号布线时要注意哪些问题？ [答]1.信号线的阻抗匹配； 2.与其他信号线的空间隔离； 3.对于数字高频信号，差分线效果会更好； 2、[问]在布板时，如果线密，过孔就可能要多，当然就会影响板子的电气性能，请问怎样提高板子的电气性能？ [答]对于低频信号，过孔不要紧，高频信号尽量减少过孔。如果线多可以考虑多层板； 3、[问]是不是板子上加的去耦电容越多越好？ [答]去耦电容需要在合适的位置加合适的值。例如，在你的模拟器件的供电端口就进加，并且需要用不同的电容值去滤除不同频率的杂散信号； 4、[问]一个好的板子它的标准是什么？ [答]布局合理、功率线功率冗余度足够、高频阻抗阻抗、低频走线简洁. 5、[问]通孔和盲孔对信号的差异影响有多大？应用的原则是什么？ [答]采用盲孔或埋孔是提高多层板密度、减少层数和板面尺寸的有效方法，并大大减少了镀覆通孔的数量。但相比较而言，通孔在工艺上好实现，成本较低，所以一般设计中都使用通孔。 6、[问]在涉及模拟数字混合系统的时候，有人建议电层分割，地平面采取整片敷铜，也有人建议电地层都分割，不同的地在电源源端点接，但是这样对信号的回流路径就远了，具体应用时应如何选择合适的方法？ [答]如果你有高频>20MHz信号线，并且长度和数量都比较多，那么需要至少两层给这个模拟高频信号。一层信号线、一层大面积地，并且信号线层需要打足够的过孔到地。这样的目的是： 1、对于模拟信号，这提供了一个完整的传输介质和阻抗匹配； 2、地平面把模拟信号和其他数字信号进行隔离； 3、地回路足够小，因为你打了很多过孔，地有是一个大平面。 7、[问]在电路板中，信号输入插件在PCB最左边沿，MCU在靠右边，那么在布局时是把稳压电源芯片放置在靠近接插件（电源IC输出5V经过一段比较长的路径才到达MCU），还是把电源IC放置到中间偏右（电源IC的输出5V的线到达MCU就比较短，但输入电源线就经过比较长一段PCB板）？或是有更好的布局？ [答]首先你的所谓信号输入插件是否是模拟器件？如果是是模拟器件，建议你的电源布局应尽量不影响到模拟部分的信号完整性．因此有几点需要考虑（１）首先你的稳压电源芯片是否是比较干净，纹波小的电源．对模拟部分的供电，对电源的要求比较高．（２）模拟部分和你的ＭＣＵ是否是一个电源，在高精度电路的设计中，建议把模拟部分和数字部分的电源分开．（３）对数字部分的供电需要考虑到尽量减小对模拟电路部分的影响．
印制电路板设计初步
第5章印制电路板设计初步 印制电路板（Printed Circuit Board，简称PCB）编辑、设计是电子产品设计过程中关键环节之一。电子产品的功能由原理图决定（所用元器件以及它们之间的连接关系），但电子产品的许多性能指标，如稳定性、可靠性、抗震强度等不仅与原理图设计、元器件品质、生产工艺有关，而且很大程度上取决于印制电路板的布局、布线是否合理。在电路图和元器件相同条件下，印制板设计是否合理将直接影响到产品的稳定性（例如电路系统性能指标等几乎不随环境温度的变化而变化）和可靠性（抗干扰性能）。编辑原理图的目的也是为了能够使用相关的CAD软件进行PCB板设计，因此在电子线路CAD中印制板设计才是最终目的。 随着电路系统工作频率的不断提高及微型低功耗已成为趋势，在电路系统中大量使用表面安装元件(如SMC)、器件(如SMD封装的各类IC芯片)就成了一种必然选择。无论是布局电路，还是系统整体功能验证，都不可能再借助传统的“万能板”或“面包板”进行，因此，PCB编辑常识与熟练使用流行CAD软件进行PCB设计，对电子工程技术人员来说已成为必须具备的基本技能。 仅供学习与交流，如有侵权请联系网站删除谢谢54
5.1 印制板种类及材料 印制板是印制线路板或印制电路板的简称，通过印制板上的印制导线、焊盘以及金属化过孔、填充区、敷铜区等导电图形实现元器件引脚之间的电气互连。由于印制板上的导电图形、元件轮廓线以及说明性文字（如元件序号、型号）等均通过印制方法实现，因此称为印制电路板。 通过一定的工艺，在绝缘性能很高的基材上覆盖一层导电性能良好的铜薄膜，就构成了生产印制电路板所需的材料——覆铜板。按电路要求，在覆铜板上刻蚀出导电图形，并钻出元件引脚安装孔、实现电气互连的金属化过孔、固定大尺寸元件以及整个电路板所需的螺丝孔等，就获得电子产品所需的印制电路板。 5.1.1印制板种类及结构 印制板种类很多，根据导电层数的不同，可将印制板分为单面电路板（简称单面板）、双面电路板（简称双面板）和多层电路板；根据覆铜板基底材料的不同，又可将印制板分为纸质覆铜箔层压板和玻璃布覆铜箔层压板两大类。此外，采用挠性塑料作基底的印制板称为挠性印制板，常用做印制电缆，主要用于连接电子设备内可移动部件，如DVD机内激光头与电路板之间就通过挠性印制电缆连接。 仅供学习与交流，如有侵权请联系网站删除谢谢54
印制电路板（PCB）设计规 1. 适用围 本《规》适用于华为公司CAD设计的所有印制电路板（简称PCB）。 2. 引用标准 下列标准包含的条文，通过在本标准中引用而构成本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨，使用下列标准最新版本的可能性。 GB 4588.3—88 印制电路板设计和使用 Q/DKBA-Y001-1999 印制电路板CAD工艺设计规 1. 术语 1..1 PCB（Print circuit Board)：印刷电路板。 1..2 原理图：电路原理图，用原理图设计工具绘制的、表达硬件电路中各种器件之间的连接关系的图。1..3 网络表：由原理图设计工具自动生成的、表达元器件电气连接关系的文本文件，一般包含元器件封装、网络列表和属性定义等组成部分。 1..4 布局：PCB设计过程中，按照设计要求，把元器件放置到板上的过程。市华为技术1999-07-30批准1999-08-30实施 1..5 仿真：在器件的IBIS MODEL或SPICE MODEL支持下，利用EDA设计工具对PCB的布局、布线效果进行仿真分析，从而在单板的物理实现之前发现设计中存在的EMC问题、时序问题和信号完整性问题，并找出适当的解决方案。市华为技术1999-07-30批准 1999-08-30实施 II. 目的 A. 本规归定了我司PCB设计的流程和设计原则，主要目的是为PCB设计者提供必须遵循的规则和约定。 B. 提高PCB设计质量和设计效率。 提高PCB的可生产性、可测试、可维护性。 III. 设计任务受理
A. PCB设计申请流程 当硬件项目人员需要进行PCB设计时，须在《PCB设计投板申请表》中提出投板申请，并经其项目经理和计划处批准后，流程状态到达指定的PCB设计部门审批，此时硬件项目人员须准备好以下资料： 经过评审的，完全正确的原理图，包括纸面文件和电子件； 带有MRPII元件编码的正式的BOM； PCB结构图，应标明外形尺寸、安装孔大小及定位尺寸、接插件定位尺寸、禁止布线区等相关尺寸； 对于新器件，即无MRPII编码的器件，需要提供封装资料； 以上资料经指定的PCB设计部门审批合格并指定PCB设计者后方可开始PCB设计。 B. 理解设计要求并制定设计计划 1. 仔细审读原理图，理解电路的工作条件。如模拟电路的工作频率，数字电路的工作速度等与布线要求相关的要素。理解电路的基本功能、在系统中的作用等相关问题。 2. 在与原理图设计者充分交流的基础上，确认板上的关键网络，如电源、时钟、高速总线等，了解其布线要求。理解板上的高速器件及其布线要求。 3. 根据《硬件原理图设计规》的要求，对原理图进行规性审查。 4. 对于原理图中不符合硬件原理图设计规的地方，要明确指出，并积极协助原理图设计者进行修改。 5. 在与原理图设计者交流的基础上制定出单板的PCB设计计划，填写设计记录表，计划要包含设计过程中原理图输入、布局完成、布线完成、信号完整性分析、光绘完成等关键检查点的时间要求。设计计划应由PCB设计者和原理图设计者双方签字认可。 6. 必要时，设计计划应征得上级主管的批准。 IV. 设计过程 A. 创建网络表 1. 网络表是原理图与PCB的接口文件，PCB设计人员应根据所用的原理图和PCB设计工具的特性，选用正确的网络表格式，创建符合要求的网络表。 2. 创建网络表的过程中，应根据原理图设计工具的特性，积极协助原理图设计者排除错误。保证网络表的正确性和完整性。 3. 确定器件的封装（PCB FOOTPRINT）． 4. 创建PCB板 根据单板结构图或对应的标准板框, 创建PCB设计文件； 注意正确选定单板坐标原点的位置，原点的设置原则： A. 单板左边和下边的延长线交汇点。
