防火卷帘技术规格书
一、本工程采用特级钢制防火卷帘。
二、尺寸及数量：
三、技术规格
1、防火卷帘及与其配套的卷门机、控制器等应是经国家法定检测机构检测合格的产品，应有国家法定检测机构出具的检验报告及公安部消防产品合格评定中心核发的型式认可证书和生产厂方的出厂合格证、安装使用说明书等，其型号、规格及耐火性能应符合设计要求。
2、在防火卷帘及卷门机、控制器的明显部位应设有耐久性铭牌，标明产品名称、型号、规格及商标；制造厂名称、出厂日期及产品编号、执行标准等。
3、防火卷帘及卷门机、控制器的外观不应有明显的损坏。
4、帘板（面）安装后应符合下列规定：
1)钢质卷帘相邻帘板串接后应转动灵活，摆动90°不允许脱落。
2) 钢质卷帘的帘板应平直，装配成卷帘后，不允许存在孔洞或缝隙。
3)钢质卷帘帘板两端挡板或防窜机构应装配牢固，卷帘运行时相邻帘板窜动量不应大于2mm。
4)无机纤维复合帘面上除应装夹板外，两端还应设防风钩。
5)无机纤维复合帘面不应直接连接于卷轴上，应通过固定件与卷轴相连。
5、导轧安装后应符合下列规定：
1) 帘板或帘面嵌入导轨的深度应符合表1的规定。导轨间距超过表1规定，导轨间距每增加1000 mm时，每端嵌入深度应增加10 mm。
2)导轨顶部应成圆弧形，其长度应超过洞口至少75 mm。
3) 导轨的滑动面、侧向卷帘供滚轮滚动的导轨表面应光滑、平直。帘片或帘面、滚轮在导轨内运行时应平稳顺畅，不允许有碰撞和冲击现象。
4) 单帘面卷帘的两根导轨应互相平行，其平行度误差不应大于5mm；双帘面卷帘不同帘面的导轨也应互相平行，其平行度误差不应大于5mm。
5)垂直卷卷帘的导轨安装后相对于基础面的垂直度误差不得大于
1.5mm/m，全长不应大于20mm。
6)防火防烟卷帘的导轨内应设置防烟装置，防烟装置所用材料应为不燃或难燃材料。防烟装置与帘面应均匀紧密贴合，其贴合面长度不应小于导轨长度的80%。
7) 防火卷帘的导轨应安装在建筑物墙体上，采用焊接或预埋螺栓连接。对原有建筑可以在混凝土墙或混凝土板上采用膨胀螺栓装配，并保证安装强度符合设计要求。导轨安装应牢固，预埋钢件间距为600mm~1000mm。
表1 帘板或帘面嵌入导轨深度
6、座板安装后应符合下列规定：
1)座板与地面应平行，接触应均匀。
2)座板的刚度应大于卷帘帘板或帘面的刚度。座板与帘板或帘面之间的连接应牢固。
3)无机复合防火卷帘的座板应保证帘面下降顺畅，并保证帘面具有适当悬垂度。
7、门楣安装应符合下列规定：
1)门楣安装应牢固，预埋钢件间距为600mm~1000mm。
2) 防火防烟卷帘的门楣内应设置防烟装置，防烟装置所用的材料应为不燃或难燃材料。防烟装置与卷帘帘板或帘面表面应均匀紧密贴合，其贴合面长度不应小于门楣长度的80%，非贴合部位的缝隙不得大于2mm。
8、防火卷帘安装后应符合下列规定：
防火卷帘洞口上端至顶棚之间应采用防火墙、不燃或难燃材料封堵。当采用不燃或难燃材料封堵时，其不燃或难燃材料的耐火极限应不低于防火卷帘的耐火极限。如防火卷帘采用水幕保护，其封堵材料亦应采用水幕保护。
9、温控装置安装后应符合下列规定：
每樘防火卷帘均应设置温度控制装置，温度控制装置的动作温度为73℃±0.5℃。
10、防火卷帘控制器安装应符合下列规定：
1)用于疏散通道上的防火卷帘控制器，其手动控置装置应安装在防火卷帘内外两侧的墙壁上；用于防火分隔的防火卷帘控制器，其安装位置应符合设计要求。
2)防火卷帘控制器及手动控制装置的安装应牢固可靠，其底边距地面高度宜为1.3 m ~1.5m。
3) 防火卷帘控制器的金属件必须有接地点，且接地点应有明显的接地标志，连接地线的螺钉不允许作其他紧固用。
11、传动装置安装后应符合下列规定：
1)垂直卷卷帘的卷轴在正常使用时的挠度应小于卷轴的1/400。
2) 侧向卷卷帘的卷轴安装时应与基础面垂直，垂直度误差应小于1.5 mm/m，全长应小于5 mm。
12、防火卷帘控制器的调试
1)通电检查
将防火卷帘控制器分别与消防控制室的消防联动控制设备、相关的火灾探测器组、卷门机等连接并通电，防火卷帘控制器应处于正常工作状态。
2）火灾报警功能调试
防火卷帘控制器应能直接或间接地接收来自火灾探测器组或消防控制室消防联动控制设备发出的火灾报警信号，并发出声、光报警信号。
3）自动控制功能调试
当防火卷帘控制器接收到火灾报警信号后，应输出控制防火卷帘完成相应动作的信号。即控制防火卷帘自动关闭至中位处停止，延时5s~60s后继续关闭；或防火卷帘控制器接到第一次报警信号后，控制防火卷帘自动关闭至中位处停止，接到第二次报警信号后，继续关闭至全闭。
4）手动控制功能调试
防火卷帘控制器应设有操作按钮或独立的按钮盒，并在其上或附近位置标注其使用功能（上升、下降、停止）。手动操纵操作按钮或按钮盒，可控制防火卷帘的电动启、闭和停止。
5）信号反馈功能调试
防火卷帘控制器应能将防火卷帘所处位置的状态信号，反馈至消防控制室的消防联动控制设备。
6）手动优先功能调试
当防火卷帘处于中位以下位置时，手动操作防火卷帘控制器上（或按钮盒上）的任意一个按钮，防火卷帘应能自动升至中位，延时5s~60 s后继续关闭至全闭。
7）故障报警功能调试
防火卷帘控制器应设有电源相序保护装置，当电源缺相或相序有误时，防火卷帘控制器应发出故障报警信号，保护卷帘不发生反转。当防火卷帘控制器与火灾探测器组之间的连接线断线或发生故障时，防火卷帘控制器亦应发出故障报警信号。
8）电压波动稳定性调试
当交流电网供电，电压波动幅度不超过额定电压的+10%和–15%时，防火卷帘控制器应能正常工作。
9）绝缘性能调试
防火卷帘控制器有绝缘要求的外部带电端子与箱壳之间、电源接线端子与箱壳之间的绝缘电阻，在正常大气条件下应分别大于20MΩ和50MΩ。
13、防火卷帘用卷门机的调试
1）卷门机手动操作装置应灵活、可靠。使用手动操作装置操纵防火卷帘启、闭运行时，不得出现滑行撞击现象。
2）卷门机应具有电动启闭和依靠防火卷帘自重恒速下降的功能。启动防火卷帘自重下降的臂力不应大于70N。
3）卷门机应设有自动限位装置，当防火卷帘启、闭至上、下限位时，能自动停止，其重复定位误差应小于20mm。
4）当交流电网供电，电压波动幅度不超过额定电压的+10%和–15%时，卷门机应能正常工作。
检查数量；全数检验。
5）卷门机的电气绝缘电阻，在正常大气条件下应大于20MΩ。
14、防火卷帘运行、控制功能的调试
1）防火卷帘装配完成后，帘面在导轨内运行应平稳，不允许有脱轨和明显的倾斜现象。双帘面卷帘的两个帘面应同时升降，两个帘面之间的高度差不应大于50 mm。
2）垂直卷防火卷帘电动启、闭的运行速度应为2m/min~7.5m/min，其自重下降速度不应大于9.5m/min；侧向卷防火卷帘电动启、闭的运行速度不应小于7.5 m/min；水平卷卷帘的电动启、闭运行速度应为2m/min~7.5m/min。
3）防火卷帘启、闭运行的平均噪声应不大于75dB。
4）用于疏散通道、出口处的防火卷帘应具有两步关闭性能。即防火卷帘控制器收到火灾报警信号后，控制防火卷帘自动关闭至中位停止，延时5s~60s后，继续关闭至全闭；或防火卷帘控制器接到第一次报警信号后，控制防火卷帘自动关闭至中位停止，接到第二次报警信号后继续关闭至全闭。防火卷帘动作状态信号应反馈到消防控制室的消防联动控制设备上。
5）用于分隔防火分区的防火卷帘，当防火分区内任一探测器发出烟或温火灾报警信号后，防火卷帘应由上限位一次降至下限位，并向消防控制室的消防联动控制设备反馈其动作信号。
6）手动启动防火卷帘内、外两侧防火卷帘控制器或按钮盒上的控制按钮，防火卷帘上升、停止、下降等动作正常，并向消防控制室消防联动控制设备反馈其动作信号。
7）在消防控制室消防联动控制设备上手动启动防火卷帘半降、全降控制装置，防火卷帘停止、下降等动作正常，并向消防联动控制设备反馈其动作信号。
8）防火阀分隔用防火卷帘控制箱内需配置1组DC24V控制继电器（全降/半降控制），控制继电器的持续控制电压信号由火灾报警系统提供。
9）火灾情况下，用作防火分隔防火卷帘，相关火灾探测器动作后，火灾报警控制器命令控制模块发送全降/半降控制电压信号至防火卷帘控制箱DC24V防火卷帘全降控制继电器，联动相关防火卷帘动作。防火卷帘反馈给火灾报警系统独的均为立无源干接点保持信号，即当防火卷帘全降后，全降反馈端子由常开变为常闭。
10）防火卷帘控制箱提供给火灾报警系统的所有接线端子不带电, 任意两个不相连接线端子之间、接线端子与金属固件之间的绝缘电阻及对地阻值≥20MΩ。
三、物资合同条款要求
厂家负责安装、调试以及责任期内的维保工作。
山东省地方标准《特级防火卷帘》 征求意见稿 技术处 2003年11月25日特级防火卷帘 1 范围 本标准规定了特级防火卷帘的定义、分类、要求、试验方法、检验规则、标志、包装、运输和储存。 本标准适用于工业与民用建筑中要求以背火面温升、完整性、支持能力为耐火极限判定条件，具有防火、防烟、隔热功能的特级防火卷帘。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本标准达成的协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于标准。 GB/T1102 制绳用钢丝 GB1243 短节距传动用精密滚子链和链轮 GB2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查） GB/T3923.1 纺织品强物拉伸性能第1部分：断裂强力和断裂伸长率的测 定条件法 GB/T5454 纺织品燃烧性能试验氧指数法 GB/T5455 纺织品燃烧性能试验垂直法 GB5464 建筑材料不燃性试验方法 GB7633 门和卷帘的耐火试验方法 GB8624 建筑材料燃烧性能分级方法 GB14102-1993 钢质防火卷帘通用技术条件 GA386 防火卷帘控制器 3 定义 特级防火卷帘 指用钢质材料或无机纤维材料做帘面，采用钢-无机布等不同的组合方式，用钢质材料做导轨、座板、夹板、门楣、箱体等，并配以卷门机和控制箱所组成的能符合耐火完整性、隔热性和防烟性能要求的卷帘。 4 结构示意图、名称符号、代号 4.1 结构示意图及各零部件名称如图1、图2所示。 注：防火卷帘的结构有多种形式，此为是单轨卷帘和双轨卷帘的结构示例。
防火卷帘安装要求文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]
防火卷帘安装要求 1、防火卷帘门应满足的技术要求 1.1平均升降速度:3米/分钟。 1.2耐火时间:240分钟。 1.3漏烟量:0.18m3/分钟。 1.4电动上下，自动闭锁，手动开启。 1.5接到烟温感信号，卷帘自动迫降。 1.6接到消防控制中心信号，可迫降到底或停在任意位置。 2、主要原材料的厚度应满足下列规定: 零部件名称 材料厚度(mm) 帘板2 座板?3 导轨?3.0 门楣1.5 箱体0.8 3、外观要求 3.1帘板、导轨、门楣、卷轴等部位的表面不允许有裂纹、压坑及较明显的凹凸、锤痕、毛刺、空洞等缺陷。 3.2相对运动在切割、弯曲、冲钻等加工处，必须清理毛刺。 3.3构件或零部件的组装、拼接处不允许有错位。 3.4焊接处应牢固，外观平整、不允许有夹渣、漏焊等现象。 3.5零部件的外漏表面，必须做防锈处理，其涂层、镀层应均匀，不得有斑剥的现象。 3.6所有紧固件必须紧牢，不允许有松动现象。 4、卷帘启闭、运行平均噪音应满足下列要求: 卷门机功率W，KW 平均噪音dB W?0.4?50 0.4,W?1.5 ?60 ,1.5 ?70 5、主要质量要求 (1)、帘板 1.1相邻互锁帘板串接后转动灵活，摆动?900不允许脱落，对具有防烟性能的重叠形帘板串接后，摆动?900不允许脱落。 1.2帘板两端挡板或防窜机构装配要牢固，装配成卷帘后，帘板窜动量不得大于2mm。 1.3帘板要平直，帘板直线度每米不得大于1.5mm，全长直线度不得超过0.12%。 1.4帘板装配成卷帘后，不允许有空洞和缝隙存在。

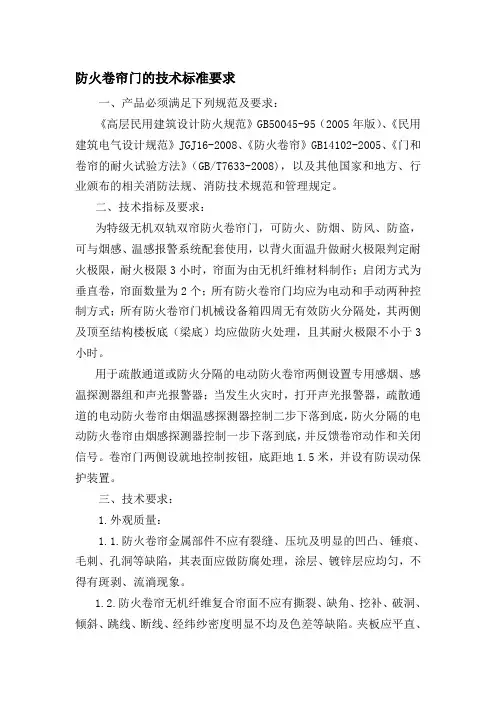

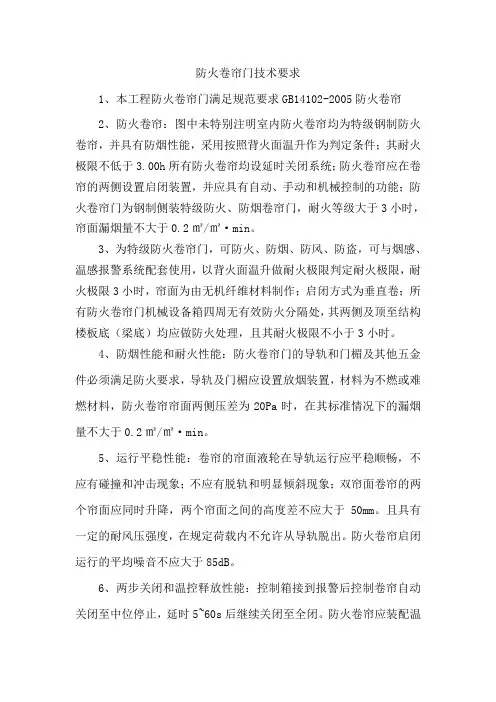

防火卷帘门的技术标准要求 一、产品必须满足下列规范及要求： 《高层民用建筑设计防火规范》GB50045-95 （2005年版）、《民用建筑电气设计规范》JGJ16-2008、《防火卷帘》GB14102-2005《门和卷帘的耐火试验方法》（GB/T7633-2008），以及其他国家和地方、行业颁布的相关消防法规、消防技术规范和管理规定。 二、技术指标及要求： 为特级无机双轨双帘防火卷帘门，可防火、防烟、防风、防盗，可与烟感、温感报警系统配套使用，以背火面温升做耐火极限判定耐火极限，耐火极限3小时，帘面为由无机纤维材料制作；启闭方式为垂直卷，帘面数量为2个；所有防火卷帘门均应为电动和手动两种控制方式；所有防火卷帘门机械设备箱四周无有效防火分隔处，其两侧及顶至结构楼板底（梁底）均应做防火处理，且其耐火极限不小于3小时。 用于疏散通道或防火分隔的电动防火卷帘两侧设置专用感烟、感温探测器组和声光报警器；当发生火灾时，打开声光报警器，疏散通道的电动防火卷帘由烟温感探测器控制二步下落到底，防火分隔的电动防火卷帘由烟感探测器控制一步下落到底，并反馈卷帘动作和关闭信号。卷帘门两侧设就地控制按钮，底距地 1.5米，并设有防误动保护装置。 三、技术要求： 1. 外观质量： 1.1. 防火卷帘金属部件不应有裂缝、压坑及明显的凹凸、锤痕、毛刺、孔洞等缺陷，其表面应做防腐处理，涂层、镀锌层应均匀，不得有斑剥、流淌现象。 1.2. 防火卷帘无机纤维复
合帘面不应有撕裂、缺角、挖补、破洞、倾斜、跳线、断线、经纬纱密度明显不均及色差等缺陷。夹板应平直、夹持应牢固，基布的经向应是帘面的受力方向，帘面应美观、平直、整洁。 13相对运动件的切割、弯曲、冲钻等加工处不应有毛刺。 14各零部件的组装、拼接处不应有错位，焊接处应牢固、外观应平整，不应有夹渣、漏焊、疏松等问题。 1.5.所有紧固件应紧牢，不应有松动现象。 16两幅卷帘应有平板以保证其同步和装饰效果。 2. 材料： 2.1. 无机纤维防火卷帘使用的原材料应符合健康、环保的有关规定，不得所有国家明令禁止所有或淘汰的材料。 22防火卷帘主要零部件使用的各种原材料应符合相应国家标准和行业标准的规定。 2.3. 无机纤维复合防火卷帘帘面的装饰布或基布能在-20 C的条件下不发生脆裂并保持一定的弹性，在+50C的条件下不粘连。 2.4. 无机纤维复合防火卷帘帘面装饰布的燃烧性能不应低于 GB8624-1997B1级（纺织物）的要求，基布的燃烧性能不应低于 GB8624-1997A1级的要求。 2.5. 无机纤维复合防火卷帘帘面所用各类纺织物常温下的断裂强度应符合相关规定。 3. 无机纤维复合帘面： 3.1. 其拼缝的个数没米内各层累计不超过3条，且接缝应避免重
特级复合防火卷帘门技 术标准 文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
特级复合防火卷帘门技术标准 1、总则 1.1本标准参照国家相关标准规范编制，如当地消防部门有比本标准更高要求时，按照当地消防规定执行。 1.2工程招标文件与工程合同、供货合同中的技术要求需与本标准一致。 2、适用范围 本标准适用于大汉城建住宅项目特级复合防火卷帘门的采购与安装。 3、引用标准 3.1防火卷帘（GB14102-2005）（2005年版） 3.2建筑设计防火规范（GB 50016—2006） 3.3高层民用建筑设计防火规范（GB 50045—95）（2005年版） 3.4图集：专用门窗（05J4-2） 4、技术规格与要求 4.1技术指标 4.1.1防火等级： TF3，耐火极限≥3.0小时。 4.1.2防烟性能：帘面两侧压差20Pa时，其在标准状态下（20°C，101325Pa）的漏烟量不应大于0.2m3/ min。 4.1.3帘面在导轨内运行应平稳，不应有脱轨和明显的倾斜现象；双帘面卷帘的两个帘面应同时升降，两个帘面之间的高度差不应大于50 mm。4.1.4防火卷帘启、闭运行的平均噪声不应大于85dB。 4.1.5垂直卷卷帘电动启、闭的运行速度应为2 m/min～7. 5 m /min。其自重下降速度不应大于9.5 m/min，侧向卷卷帘电动启、闭的运行速度
不应小于7.5 m/min，水平卷卷帘电动启、闭的运行速度应为2 m/min～7. 5 m/min。 4.1.6安装在疏散通道处的防火卷帘应具有两步关闭性能。 4.1.7防火卷帘应装配温控释放装置，当释放装置的感温元件周围温度达到73℃士0.5℃时，释放装置动作，卷帘应依自重下降关闭。 4.2外观要求 4.2.1复合防火卷帘由传动机构、帘面、防火护罩及控制系统组成。具体 4.2.2帘面不应有撕裂、缺角、挖补、破洞、倾斜、跳线、断线、经纬纱密度明显不匀及色差等缺陷。 4.2.3夹板应平直，夹持应牢固，帘面应美观、平直、整洁。 4.2.3相对运动件在切割、弯曲、冲钻等加工处不应有毛刺。 4.2.4导轨的滑动面应光滑平直，直线度每米不得大于1.5mm，全长直线不得超过0.12%；导轨的顶部应成圆弧形，其长度应超过洞口至少 75mm。 4.2.5各零部件的组装、拼接处不应有错位。
防火卷帘技术规格书 一、本工程采用特级钢制防火卷帘。 二、尺寸及数量： 三、技术规格 1、防火卷帘及与其配套的卷门机、控制器等应是经国家法定检测机构检测合格的产品，应有国家法定检测机构出具的检验报告及公安部消防产品合格评定中心核发的型式认可证书和生产厂方的出厂合格证、安装使用说明书等，其型号、规格及耐火性能应符合设计要求。 2、在防火卷帘及卷门机、控制器的明显部位应设有耐久性铭牌，标明产品名称、型号、规格及商标；制造厂名称、出厂日期及产品编号、执行标准等。 3、防火卷帘及卷门机、控制器的外观不应有明显的损坏。 4、帘板（面）安装后应符合下列规定： 1)钢质卷帘相邻帘板串接后应转动灵活，摆动90°不允许脱落。 2) 钢质卷帘的帘板应平直，装配成卷帘后，不允许存在孔洞或缝隙。 3)钢质卷帘帘板两端挡板或防窜机构应装配牢固，卷帘运行时相邻帘板窜动量不应大于2mm。 4)无机纤维复合帘面上除应装夹板外，两端还应设防风钩。 5)无机纤维复合帘面不应直接连接于卷轴上，应通过固定件与卷轴相连。 5、导轧安装后应符合下列规定： 1) 帘板或帘面嵌入导轨的深度应符合表1的规定。导轨间距超过表1规定，导轨间距每增加1000 mm时，每端嵌入深度应增加10 mm。 2)导轨顶部应成圆弧形，其长度应超过洞口至少75 mm。 3) 导轨的滑动面、侧向卷帘供滚轮滚动的导轨表面应光滑、平直。帘片或帘面、滚轮在导轨内运行时应平稳顺畅，不允许有碰撞和冲击现象。
4) 单帘面卷帘的两根导轨应互相平行，其平行度误差不应大于5mm；双帘面卷帘不同帘面的导轨也应互相平行，其平行度误差不应大于5mm。 5)垂直卷卷帘的导轨安装后相对于基础面的垂直度误差不得大于 1.5mm/m，全长不应大于20mm。 6)防火防烟卷帘的导轨内应设置防烟装置，防烟装置所用材料应为不燃或难燃材料。防烟装置与帘面应均匀紧密贴合，其贴合面长度不应小于导轨长度的80%。 7) 防火卷帘的导轨应安装在建筑物墙体上，采用焊接或预埋螺栓连接。对原有建筑可以在混凝土墙或混凝土板上采用膨胀螺栓装配，并保证安装强度符合设计要求。导轨安装应牢固，预埋钢件间距为600mm~1000mm。 表1 帘板或帘面嵌入导轨深度 6、座板安装后应符合下列规定： 1)座板与地面应平行，接触应均匀。 2)座板的刚度应大于卷帘帘板或帘面的刚度。座板与帘板或帘面之间的连接应牢固。 3)无机复合防火卷帘的座板应保证帘面下降顺畅，并保证帘面具有适当悬垂度。 7、门楣安装应符合下列规定： 1)门楣安装应牢固，预埋钢件间距为600mm~1000mm。 2) 防火防烟卷帘的门楣内应设置防烟装置，防烟装置所用的材料应为不燃或难燃材料。防烟装置与卷帘帘板或帘面表面应均匀紧密贴合，其贴合面长度不应小于门楣长度的80%，非贴合部位的缝隙不得大于2mm。 8、防火卷帘安装后应符合下列规定： 防火卷帘洞口上端至顶棚之间应采用防火墙、不燃或难燃材料封堵。当采用不燃或难燃材料封堵时，其不燃或难燃材料的耐火极限应不低于防火卷帘的耐火极限。如防火卷帘采用水幕保护，其封堵材料亦应采用水幕保护。 9、温控装置安装后应符合下列规定： 每樘防火卷帘均应设置温度控制装置，温度控制装置的动作温度为73℃±0.5℃。
建筑工程消防设施施工及验收规范（防火卷帘、防火门、防火窗篇）1 设备进场 1.1 一般规定 1 主要设备及配件进场应有设备清单、设备说明书、质量合格证、性能检验报告等随机文件。进口设备尚应有商检合格的证明文件及中文的质量合格证明文件和安装、使用、维修等技术文件。 2 对进场设备及配件的检查验收应形成文字记录，确认符合本规范规定，方能在施工中应用。 1.2 防火卷帘 1 防火卷帘及与其配套的卷门机、控制器等应是经国家法定检测机构检测合格的产品，应有国家法定检测机构出具的检验报告及公安部消防产品合格评定中心核发的型式认可证书和生产厂方的出厂合格证、安装使用说明书等，其型号、规格及耐火性能应符合设计要求。 检查数量：全数检查。 检验方法：检查产品检验报告、型式认可证书及产品合格证等有关质量合格证明文件。 2 在防火卷帘及卷门机、控制器的明显部位应设有耐久性铭牌，标明产品名称、型号、规格及商标；制造厂名称、出厂日期及产品编号、执行标准等。 检查数量：全数检查。 检验方法：观察检查。 3 防火卷帘及卷门机、控制器的外观不应有明显的损坏。 检查数量：全数检查。 检验方法：观察检查。 1.3 防火门 1 防火门及与其配套的闭门器、锁具等应是经国家法定检测机构检测合格的产品，应有国家法定检 测机构出具的检验报告及公安部消防产品合格评定中心核发的型式认可证书和生产厂方的出厂合格证、安装使用说明书等，其型号、规格及耐火性能应符合设计要求。 检查数量：全数检查。 检验方法：检查产品检验报告、型式认可证书及产品合格证等有关质量合格证明文件。
2 在防火门及闭门器、锁具的明显部位应设有耐久性铭牌，标明产品名称、型号规格及商标；制造厂名称及出厂日期、产品编号、执行标准等。 检查数量：全数检查。 检验方法：观察检查。 3 安装在防火门上的合页、插销等五金配件应是经相关检测机构检验合格的产品，其熔融温度不应低于950℃。 检查数量：全数检查。 检验方法：检查产品检验报告、产品出厂合格证等。 4 防火门的门框、门扇表面应无明显凹凸、擦痕等缺陷；闭门器、锁具的外观不应有明显损坏。 检查数量：全数检查。 检验方法：观察检查。 1.4 防火窗 1 钢质防火窗应是经国家法定检测机构检测合格的产品，应有国家法定检测机构出具的检验报告及公安部消防产品合格评定中心核发的型式认可证书和生产厂方的出厂合格证、安装使用说明书等，其型号、规格及耐火性能应符合设计要求。 检查数量：全数检查。 检验方法：检查产品检验报告、型式认可证书及产品合格证等有关质量合格证明文件。 2 在钢质防火窗的明显部位应设有耐久性铭牌，标明产品名称、型号规格及商标；制造厂名称及出厂日期、产品编号、执行标准等。 检查数量：全数检查。 检验方法：观察检查。 3 安装在钢质防火窗上的合页、插销等五金配件应是经相关检测机构检验合格的产品，其熔融温度不应低于950℃。 检查数量：全数检查。 检验方法：检查产品检验报告、产品出厂合格证等。 4 钢质防火窗表面应平整，不应有毛剌、焊渣及假焊、断裂等缺陷；各铆焊及螺栓连接处应牢固，不应有松动现象。
GB14102-2005 《防火卷帘》 前言 本标准的第６章和第８章为强制性内容，其余为推荐性内容。 本标准代替GB14102—1993《钢质防火卷帘通用技术条件》，与GB14102—1993相比主要变化如下： ——标准名称《钢质防火卷帘通用技术条件》修订为《防火卷帘》； ——增加了术语和定义（见第３章）； ——增加了无机纤维复合防火卷帘和特级防火卷帘的名称、符合（见4.2）； ——代号中增加了示例（见4.3）； ——取消了按安装位置和安装型式分类，增加了按帘面数量和启闭方式分类，将耐火时间分类的四个表合为一个表（1993版的表2、表3、表4、表5，本版的表4）； ——增加了对无机纤维复合防火卷帘帘面外观质量的要求（6.1.2）； ——将材料与零部件分两条编写，并将帘板、导轨、门楣、座板等归为零部件一条（1993版5.45.5、5.6、5.7、5.8、5.9、5.10、5.11、5.12，本版的6.2、6.3）； ——增加了对无机纤维复合防火卷帘帘面的要求（见6.3.3）； ——取消了对帘板直线度的要求（1993版5.6.3）； ——修改了帘板尺寸允许偏差和串接后的摆动角度（1993版5.5、5.6.1，本版6.3.16.3.2.1）； ——增加了对侧向防火卷帘导轨的要求（见6.3.4.3）。 ——增加了导轨和门楣防烟装置的示意图（见图3、图4）； ——增加了对卷轴的要求（见6.3.7.3、6.3.7.4）； ——增加了侧身和水平卷帘启闭平均速度的要求（见6.4.5）； ——修改了垂直卷帘启闭的平均速度和自重下降速度（1993年版5.10.2，本版6.4.5）； ——修改了卷门机、电器安装，增加了规范性附录Ａ“防火卷帘用卷门机要求和试验方法”和规范性附录Ｂ“防火卷帘用控制箱要求和试验方法”（1993年版5.11、5.12，本版附录Ａ、附录Ｂ）； ——修改了噪声、防烟性能、耐火性能的要求，增加了性能要求（1993年版5.3、5.13、5.15，本版6.4）；
创作编号： GB8878185555334563BT9125XW 创作者：凤呜大王* 防火卷帘门技术标准要求 一、无机布防火卷帘门施工要求：根据无机布基防火卷帘图集05J4-1。 二．防火卷帘门应符合GB14102-2008《防火卷帘》： 1、防火、防烟、防风、防盗，可与温感、烟感报警系统配套使用。 2、应分为一步降、二步降：遇有火情能自动控制门体下降，并能中停1~10分钟（距地1.8m）供人员紧急疏散，而后门体继续下降关闭，防止烟火外窜。 3、门体内外设有紧急提升按钮，必要时可将门体升高到中停位置继续疏散人员，按确定的延时时间门体自动降落关闭。 4、要与消防中央控制室联动实现总控制，并兼有手动自动启闭功能。 三、无机布防火卷帘门外观要求： 1、防火卷帘金属零部件表面不应有裂纹、压坑及明显的凹凸、锤痕、毛刺、孔洞等缺陷。其表面应做防锈处理，涂层、镀层应
均匀，不得有斑剥、流淌现象。 2、防火卷帘无机纤维复合帘面不应有撕裂、缺角、挖补、破洞、倾斜、跳线、断线、经纬纱密度明显不匀及色差等缺陷；夹板应平直，夹持应牢固，基布的经向应是帘面的受力方向，帘面应美观、平直、整洁。 3、相对运动件在切割、弯曲、冲钻等加工处不应有毛刺。 4、各零部件的组装、拼接处不应有错位。 5、焊接处应牢固，外观应平整，不应有夹渣、漏焊、疏松等现象。 6、所有紧固件必须紧牢，不应有松动现象。 四、无机布防火卷帘门材料要求： 1、防火卷帘主要零部件使用的各种原材料应符合相应国家标准或行业标准的规定。 2、夹板厚度≥3.0mm，座板厚度≥3.0mm，掩埋型导轨厚度≥1.5mm。 3、无机纤维复合防火卷帘帘面的装饰布或基布应能在一20℃的条件下不发生脆裂并应保持一定的弹性；在＋50℃条件下不应粘连。 4、无机纤维复合防火卷帘帘面装饰布的燃烧性能不应低于GB 8624-1997B1级（纺织物）的要求；基布的燃烧性能不应低于GB 8624-1997A级的要求。 5、无机纤维复合防火卷帘帘面所用各类纺织物常温下的断裂强
钢质防火门、防火卷帘门的相关技术规范 发布时间：2009-3-30 13:43:56 浏览次数：269 来源：中国消防商务网 钢质防火门、防火卷帘门一简介80年代初，钢质防火门、钢质防火卷帘门、钢质防火防烟卷帘门、钢质复合型防火防烟卷帘门，在我国的建筑中被逐渐推广应用。在建筑防火中起到了非常好的效果，现已在全国形成了产业化生产。《高层民用建筑设计防火规范》（以下简称《高规》）明确规定了建筑物内防火分区、防烟分区的分隔面积。对分隔时所采用的建筑材料及所配用什么防火级别、类型的门做了详细的论述，对设计人员的工程设计、消防建审人员的工程审核都有非常重要的指导意义。二防火门、防火卷帘门、防火防烟卷帘门的应用根据《高规》GB50045-95规定：1.房间与中庭回廊相通的门、窗应设自行关闭的乙级防火门、窗。2.与中庭相通的过厅、通道等，应设乙级防火门或耐火极限大于3.00h 的防火卷帘分隔。3.紧靠防火墙两侧的门、窗、洞口之间最近边缘的水平距离不应小于 2.00m；当水平距离小于2.00m时，应设置固定乙级防火门、窗。4.防火墙上不应开设门、窗、洞口，当必须开设时，应设置能自行关闭的甲级防火门、窗。5.地下室内存放可燃物平均重量超过30Kg/m2的房间隔墙，其耐火极限不低于2.00h，房间的门应采用甲级防火门。三防火卷帘的技术规范防火卷帘门根据《钢质防火卷帘通用技术条件》GB14102-93规定：1.防火卷帘产品分类钢质防火卷帘可依其安装位置、形式和性能进行分类。1.1钢质防火卷帘依其在建筑物中的位置分类。1.2 按耐风压强度分类。1.3 按耐火时间分类1. 3.1 普通型钢质防火卷帘。1.3.2复合型钢质防火卷帘。类别及代号耐风压Pa 50 490.3 80 78 4.5 120 1176.8 类别及代号耐火时间h F1 1.5 F2 2.0 类别及代号耐火时间h F3 2.5 F4 3.0 1.4按耐火时间和防烟性能分类1.4.1普通型钢质防火卷帘，见表5。类别及代号耐火时间h 漏烟量（20Pa压差）FY1 1.5 ≤0.2m3/m2min FY 2.0 ≤0.2m3/m2min 1.4.2复合型钢质防火防烟卷帘。类别及代号耐火时间h 漏烟量（20Pa压差）FY3 2.5 ≤0.2m3/m2min FY4 3.0 ≤0.2m3/m2min 1.5 按安装形式分类。类别及代号安装形式说明C 墙侧安装外墙用防火卷帘a.墙外侧安装b.墙内侧安装Z 墙中间安装1.墙中安装2.通道安装2.技 术要求2.1钢质防火卷帘应符合本标准的要求，并按规定程序批准的图纸和技术文件制造。
防火卷帘 电机，限位器，控制箱，按钮，按钮线，托板，膨胀螺丝，角钢，焊条，滚轴，滚珠，轴宛，链条，挂片，挂片螺丝，门帘，地梁，轨道，附片，包厢，水雾，电磁阀，温控，水管，生胶带，麻丝，红油漆，弯头，堵头，直接头，大小头，最重要的验收资质，没资质就算你做得TNT炸药都炸不坏，也没人承认你防火，我想了半天就是这些，电控箱里就比较麻烦了，不需要我说了把，简单点的就是接触器，加继电器，1.5MM的线5米，空开一个就搞定了！！！ 防火卷帘门组成：防火卷帘门同防火墙的作用一样起到水平防火分隔，它由帘板、座板、导轨、支座、卷轴、箱体、控制箱、卷门机、限位器，门楣、手动速放开关装置、按钮开关和保险装置等13个部分组成，一般安装在不便采用防火墙分隔的部位。如：敞开电梯厅、自动扶梯、百货大 楼的宽大营业厅、展览楼的展览厅和建筑物中洞口较大不能用防火门窗的部位。防火卷帘门在建筑工程中，使防火分隔得到了广大的应用。 防火卷帘分类： 按材质分：钢质、复合、无机等。其中只有无机的可以做双轨双帘的防火卷帘。 按安装形式：墙中、墙侧（或称洞内、洞外）两种。 按开启方向：上卷和侧卷两种。 防火卷帘门主要有豪华电动伸缩门，手动卷帘门，镀锌卷帘门，欧式卷帘门，不锈钢玻璃门，不锈钢电动卷帘门，铝合金卷帘门，彩钢卷帘门，澳式卷帘门，透明水晶卷帘门，防火卷帘门防火卷帘防火性能的分级尚无国家标准，GB14102《钢质防火卷帘通用技术条件》中将普通钢质防火卷帘分为：1级，耐火时间1.50h；F2级，耐火时间2.0h； 复合型钢质防火卷帘分为：F3级，耐火时间2.50h；F4级，耐火时间3.00h。 但国标GB14102对钢质防火卷帘门的耐火性能分级，均未要求耐火试验测背火面温升，也不以背火面温升作为判定耐火时间的条件，近几年市场上出现汽雾式钢质防火卷帘，蒸发式汽雾式钢质防火卷帘等，按“高规”要求，当用作防火分区分隔的构件时，必须以背火面温升作为耐火极限的判定条件。为区别以上两种不同判定条件的耐火极限的防火卷帘的分级，在防火卷帘分级国家标准出台以前，《高规》管理的专家们建议：将按国家标准《门和卷帘的耐火试验方法》GB7633进行耐火试验，达到包括背火面温升在各项判定条件的要求，耐火极限≥3.0h的，称为特级防火卷帘，凡是在耐火试验中不以背火面温升作为判定条件的统称普通防火卷帘门。 防火卷帘门作用：防火卷帘门一般都用来做划分防火分区，控制分区建筑面积所设防火墙和防火隔墙上的门。当建筑物设置防火墙或防火门有困难时，要用防火卷帘门代替，同时须用水幕保护。 防火卷帘门主要由防火卷帘帘体和电控系统。 电控系统包括电控箱、熔断器、防火电机。 防火卷帘门的工作原理：当火警发生时，防火卷帘门在消防中央控制系统的控制下，按预先设定的程序自动放下（下行），从而达到阻止火焰向其他范围蔓延的作用，为实施消防灭火争取宝贵的时间。 在通常情况下，大型建筑根据国家消防法的规定配置了消防中央控制系统。当火灾发生时，安装在房顶的烟感传感器（简称烟感）首先接到烟雾信号，同时向中央控制系统报警，消防中央控制系统通过识别后接通火警所在区域的防火卷帘门电源，使火灾区域的防火卷帘按一定的速度下行。
目录 1 总则 (5) 2 术语 (5) 3 基本规定 (5) 4 进场检验 (6) 4.1 一般规定 (6) 4.2 防火卷帘检验 (6) 4.3 防火门检验 (7) 4.4 防火窗检验 (7) 5 安装 (8) 5.1 一般规定 (8) 5.2 防火卷帘安装 (8) 5.3 防火门安装 (11) 5.4 防火窗安装 (13) 6 功能调试 (13) 6.1 一般规定 (13) 6.2 防火卷帘调试 (13) 6.3 防火门调试 (16) 6.4 防火窗调试 (16) 7 验收 (17) 7.1 一般规定 (17) 7.2 防火卷帘验收 (17) 7.3 防火门验收 (17) 7.4 防火窗验收 (18) 8 使用与维护 (18) 附录A 施工现场质量管理检查记录 (19) 附录B 防火卷帘、防火门、防火窗工程划分 (20) 附录C 防火卷帘、防火门、防火窗施工过程检查记录 (21) 附录D 防火卷帘、防火门、防火窗工程验收记录 (26) 附录E 防火卷帘、防火门、防火窗检查、使用和管理 (28) 本规范用词说明 (29) 引用标准名录 (29)
1 总则 1.0.1 为保证防火卷帘、防火门、防火窗工程的施工质量和使用功能，减少火灾危害，保护人身和财产安全，制定本规范。条文说明 1.0.2 本规范适用于新建、扩建、改建工程中设置的防火卷帘、防火门、防火窗的施工、验收及维护管理。条文说明 1.0.3 防火卷帘、防火门、防火窗的施工及验收中采用的工程技术文件、承包合同文件等文件中对施工及验收的要求，不应低于本规范的规定。条文说明 1.0.4 防火卷帘、防火门、防火窗工程的施工、验收及维护管理，除应符合木规范外，尚应符合国家现行有关标准的规定。条文说明 2 术语 2.0.1 防火卷帘fire resistant shutter 在一定时间内，连同框架能满足耐火完整性、隔热性等要求的卷帘。 2.0.2 钢质防火卷帘steel fire resistant shutter 用钢质材料做帘板、导轨、座板、门帽、箱体等，并配以卷门机和控制箱的防火卷帘。 2.0.3 无机纤维复合防火卷帘mineral fiber composites fire resistant shutter 用无机纤维材料做帘面（内配不锈钢丝或不锈钢丝绳），用钢质材料做夹板、导轨、座板、门楣、箱体等，并配以卷门机和控制箱的防火卷帘。 2.0.4 防火门fire resistant doorset 在一定时间内，连同框架能满足耐火完整性、隔热性等要求的门。 2.0.5 防火窗fire resistant window 在一定时间内，连同框架能满足耐火完整性、隔热性等要求的窗。 2.0.6 固定式防火窗fixed style fire window 无可开启窗扇的防火窗。 2.0.7 活动式防火窗automatic controlled fire window 有可开启窗扇，且装配有窗扇启闭控制装置的防火窗。 2.0.8 温控释放装置thermal release device 利用动作温度为73℃±0.5℃的感温元件控制防火卷帘或防火窗依靠自重下降或关闭的装置。 3 基本规定 3.0.1 施工现场管理应具有相应的施工技术标准、工艺规程及实施方案、质量管理体系、施工质量控制及检查制度。施工现场质量管理应按本规范附录A的要求进行检查并记录。 条文说明 3.0.2 防火卷帘、防火门、防火窗施工前应具备下列技术资料： 1 经批准的施工图、设计说明书、设计变更通知单等设计文件。 2 主、配件的产品出厂合格证和符合市场准入制度规定的有效证明文件。
双轨特级防火卷帘技术说明 （一）技术特点说明 采用无机织物作为帘面，中间用空气作为隔热层，具有隔热性，并达到一定的耐火极限的防火卷帘。 a.不用水进行保护，减少管线的布置，解决了原有防火卷帘与水幕 配合管线繁杂、总体造价高的问题。 b.防火性能稳定。 c.安装方便。 d.两侧设有防风钩，具有一定的抗风压性。 e.需留有一定的安装空间，在设计时需要与设计师进行必要的勾 通。 技术参数： 1.耐火极限大于等于3。0小时。背火面最高平均温升84.5,最高单 点温升99.4℃未丧失隔热性. 2.卷帘的两帘面中心距不小于280mm. 3.电动卷门机: (1)限位开关:具有限位开关,卷帘启闭至上下限位时,能自动停止,重 复定位误差小于20mm;
(2)设有低温熔断装置; (3)具有自重下降恒速性能; (4)能使卷帘在任何位置停止; (5)附设控制保险装置:联动装置\手动速放关闭装置(臂力≤N)、下 降至1。5M处设有延时下降装置。 4．下降至1。5m处有延时下降装置。 5．使用手动速放装置时，臂力小于等于50N 6．卷门启闭、运行的平均噪音：机平均噪间小于等于60Db。 7．洞口高度2m-5m，电动启降速度2m/min~6.5m/min,自重下降速度3m/min~7m/min。 检验依据：按照双轨特级防火卷企业标准Q/TXTMX00J-2004 试验方法：按照GB/9978-1999《建筑构件耐火试验方法》 （二）设计依据 1．《钢质防火卷帘通用技术条件》GB14102-93 2．《高层民用建成筑防火规范》GB50045-93 3．《建筑安装分项工程施工工艺规程》DBJ/T01-26-2003 4．依据合同提供的技术要求 5．《双轨特级防火卷帘》企业标准Q/TXTMX001-2004（三）设计说明 1．帘面用材料的燃烧性能达到GB8624中A级的规定。 2．导轨选材：采用1.5mm镀锌钢板掩埋型导轨. 3.安装形式分为:中装、侧装、（具体形式见安装图）

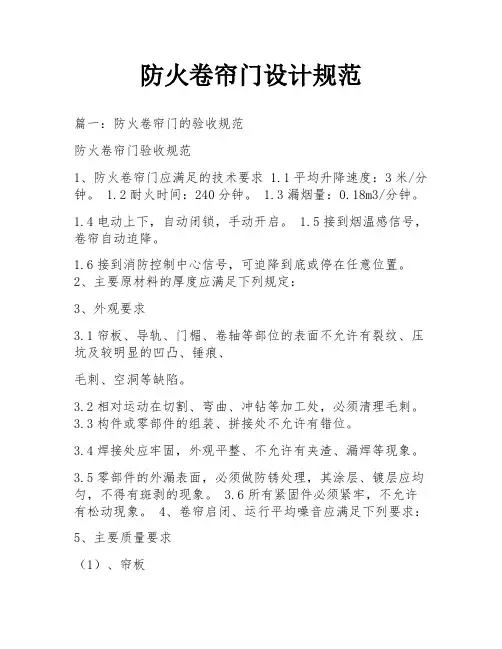

防火卷帘门消防验收规范 1、防火卷帘门应满足的技术要求 平均升降速度：3米/分钟。 耐火时间：240分钟。 漏烟量：分钟。 电动上下，自动闭锁，手动开启。 接到烟温感信号，卷帘自动迫降。 接到消防控制中心信号，可迫降到底或停在任意位置。 2、主要原材料的厚度应满足下列规定： 3、外观要求 帘板、导轨、门楣、卷轴等部位的表面不允许有裂纹、压坑及较明显的凹凸、锤痕、毛刺、空洞等缺陷。 相对运动在切割、弯曲、冲钻等加工处，必须清理毛刺。 构件或零部件的组装、拼接处不允许有错位。 焊接处应牢固，外观平整、不允许有夹渣、漏焊等现象。 零部件的外漏表面，必须做防锈处理，其涂层、镀层应均匀，不得有斑剥的现象。 所有紧固件必须紧牢，不允许有松动现象。 4、卷帘启闭、运行平均噪音应满足下列要求： 5、主要质量要求
（1）、帘板 相邻互锁帘板串接后转动灵活，摆动±900不允许脱落，对具有防烟性能的重叠形帘板串接后，摆动±900不允许脱落。 帘板两端挡板或防窜机构装配要牢固，装配成卷帘后，帘板窜动量不得大于2mm。 帘板要平直，帘板直线度每米不得大于，全长直线度不得超过%。 帘板装配成卷帘后，不允许有空洞和缝隙存在。 具有防烟性能的帘板，内外鼻钩窜接后的接触面成弧面接触，弧度角在300范围内必须接触。 帘板装配成卷帘后，在运行时不允许有倾斜，应当平行升降，卷帘的不平直长不大于洞口高度的1/300。 （2）、导轨 帘板嵌入导轨的深度应符合下列要求： 导轨的顶部应成圆弧形，其长度应超过洞口至少75mm。 具有防烟性能的导轨，必须有防烟装置，使用材料应为不燃材料，隔烟装置与卷帘表应均匀紧密贴合，贴合面不应小于80%。 导轨的滑道应光滑、平直，直线度每米不得大于,全长直线度不得大于%，不允许有扭曲、凹凸、毛刺等。 导轨现场安装应牢固，安装后垂直度每米不得大于5mm，全长垂直度不得大于20mm.卷帘在导轨内运行应平稳、顺畅，不允许有碰撞、冲击现象。 （3）、门楣 门楣的结构必须有效的阻止火势蔓延。 具有防烟性能的门楣，必须设置防烟装置，有效的阻止烟气外溢，防烟装置所有的材料应为不燃材料。 门楣的防烟装置与门楣密封面和卷帘表面的均匀接触，接触面不应小于门洞口宽度的80%，非接触面缝隙不得大于2mm。 门楣现场安装应牢固，预埋钢件间距不得大于600mm。 （4）、座板 座板与地面的接触应均匀、平行。

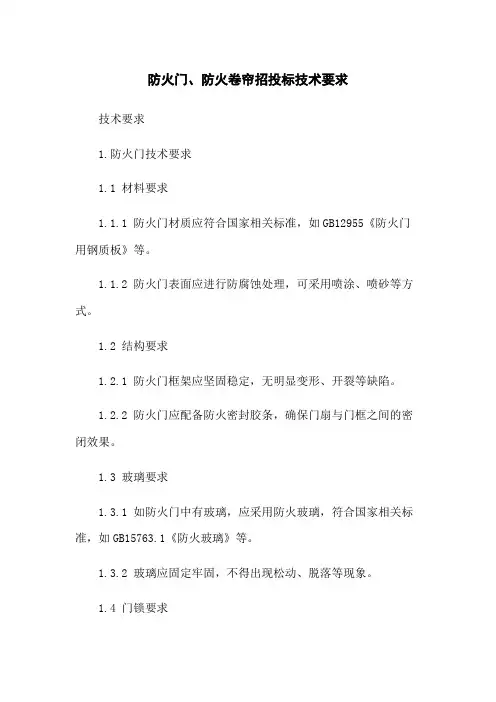

防火卷帘招投标技术要求 1.总则 1)本技术要求仅适用于和而泰二期工程防火卷帘招投标。 2)投标人应根据以下要求对和而泰二期防火卷帘提供为完成本工程所需的一切技术说明。 3)工程内容：设计、供应及安装和而泰二期工程之防火门（包括但不限于防火门五金的供应及安 装），并按照国家相应标准及规范进行验收。 4)伴随服务要求：承包商按照上述要求完成招标内容的同时，依照国家相关规定对供货及 安装的产品提供相应伴随相关服务。 2.执行标准 GB 191 包装储运图示标志 GB 699 优质碳素结构钢琴技术条件 GB 700 碳素结构钢 GB 9439 灰铁铸件 GB 1243.1 传动用短节距精密滚子链 GB 2518 连续热镀锌薄钢板和钢带 GB 2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查） GB 5824 建筑门窗洞口尺寸系列 GB 6388 运输包装收发货标志 GB 7633 门和卷帘的耐火试验方法 YB 231 无缝钢管 YB 242 直径5~125mm电焊钢管 《高层民用建筑防火规范》GB50045-95 2001版 《建筑设计防火规范》GBJ16—87版 《钢制防火门通用技术条件》GB12955-91 《钢制防火卷帘通用技术条件》GB14102-93 《建筑构件耐火试验方法》GB/9978-1999

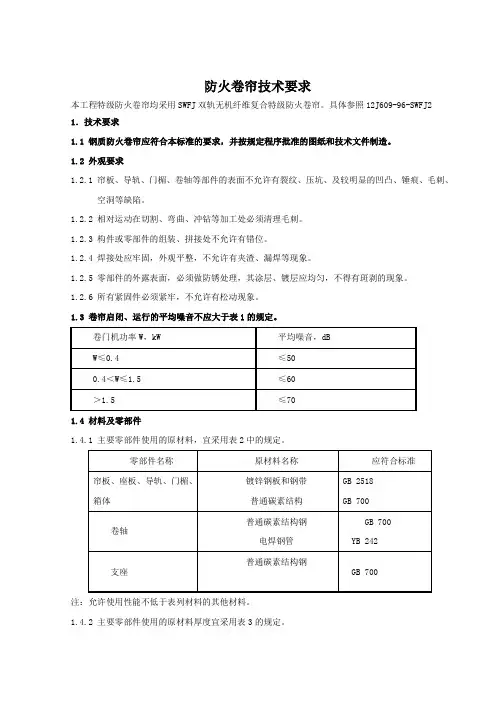

3.钢质防火卷帘技术要求 1)钢质防火卷帘应符合本项目的要求，并按规定程序批准的图纸和技术文件制造。 2)外观要求 a)帘板、导轨、门楣、卷轴等部件的表面不允许有裂纹、压坑、及较明显的凹凸、锤痕、毛 刺、空洞等缺陷。 b)相对运动在切割、弯曲、冲钻等加工处必须清理毛刺。 c)构件或零部件的组装、拼接处不允许有错位。 d)焊接处应牢固，外观平整，不允许有夹渣、漏焊等现象。 e)零部件的外露表面，必须做防锈处理，其涂层、镀层应均匀，不得有斑剥的现象。 f)所有紧固件必须紧牢，不允许有松动现象。 3)卷帘启闭、运行的平均噪音不应大于表1的规定。 4)材料及零部件 a)主要零部件使用的原材料，宜采用表2中的规定。 注：允许使用性能不低于表列材料的其他材料。
钢质防火卷帘通用技术条件 1 主题内容与适用范围 本标准规定了钢质防火、防火防烟卷帘的分类、技术要求、试验方法、检验规则和 标志、包装运输、贮存等内容。 本标准适用于工业与居民建筑中具有防火、防火防烟功能且高度不大于6m,宽度不 大于9m 的钢质帘板式卷帘，高度和宽度超过上述规定的钢质防火卷帘或钢质防火防烟 卷帘可参照执行。 2 引用标准 GB 191 包装储运图示标志 GB 699 优质碳素结构钢技术条件 GB 700 碳素结构钢 GB 9439 灰铁铸件 GB 1243.1 传动用短节距精密滚子链 GB 2518 连续热镀锌薄钢板和钢带 GB 2828 逐批检查计数抽样程度及抽样表（适用于连续批的检查） GB 5824 建筑门窗洞口尺寸系列 GB 6388 运输包装收发货标志 GB 7633 门和卷帘的耐火试验方法 YB 231 无缝钢管 YB 242 直径5～125mm 电焊钢管 3 结构型式、符号、代号 3.1 结构型式及各部件名称
图1 结构示意图 ①－帘板；②－座板；③－导轨；④－支座；⑤－卷轴；⑥－箱体；⑦－控制箱；⑧－卷门机； ⑨－限位器；⑩－门楣（横楣）；（11）－动速放关闭装置；（12）－按钮开关；（13）－保险装置 3.2 符号、代号 3.2.1 钢质防火卷帘名称符号为GFJ 3.2.2 代号 3.3 钢质防火卷帘规格（洞口尺寸） 钢质防火卷帘规格应于GB 5824 相对应，特殊洞口尺寸可由生产厂方和使用方按
洞口规格自行规定。 4 产品分类 钢质防火卷帘可依其安装位置、形式和性能进行分类。 4.1 钢质防火卷帘因安装在建筑物中位置不同而有区别（见表1） 表1 安装位置区分用途控制传动装置 外墙用钢质防按强度区分 火卷帘按耐火等级区分 外墙开口见5.11 条 室内用钢质防 火防烟卷帘 按耐火等级防烟性能区分 内墙开口；分隔防 火防烟区域 见5.11 条 4.2 按耐风压强度分类（见表2）。 表2 类型及代号耐风压，Pa 50 490.3 80 784.5 120 1176.8 4.3 按耐火时间分类 4.3.1 普通型钢质防火卷帘（见表3） 表3 类别及代号耐火时间，h F1 1.5 F2 2.0 4.3.2 复合型钢质防火卷帘（见表4）。 表4 类别及代号耐火时间,h F3 2.5 F4 3.0 4.4 按耐火时间、防烟性能分类 4.4.1 普通型钢质防火防烟卷帘（见表5） 表5 类别及代号耐火时间，h 漏烟量（20Pa 压差） FY1 1.5 ≤0.2m3∕㎡min FY2 2.0 ≤0.2m3∕㎡min 4.4.2 复合型钢质防火防烟卷帘（见表6） 表6 类别及代号耐火时间，h 漏烟量(20Pa 压差) FY3 2.5 ≤0.2m3∕㎡min FY4 3.0 ≤0.2m3∕㎡min

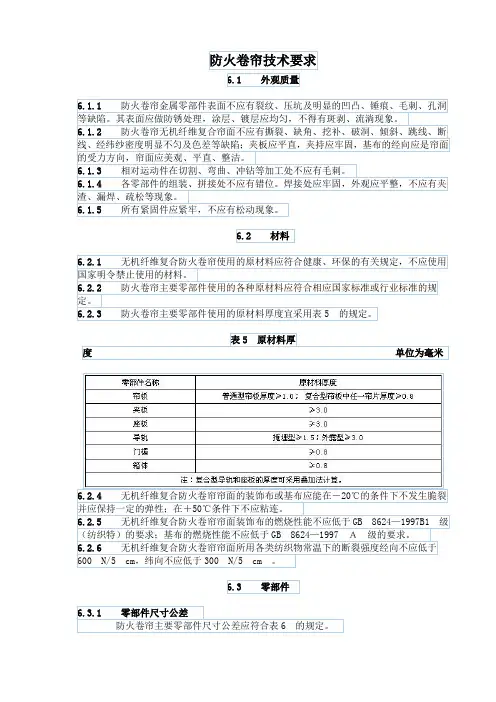

防火卷帘门技术标准要求 一、防火卷帘门应符合GB14102-2008《防火卷帘》标准： 1、防火、防烟、防风、防盗，可与温感、烟感报警系统配套使 用。 2、应分为一步降、二步降：遇有火情能自动控制门体下降，并 能中停1~10分钟（距地1.8m）供人员紧急疏散，而后门体继 续下降关闭，防止烟火外窜。 3、门体内外设有紧急提升按钮，必要时可将门体升高到中停位 置继续疏散人员，按确定的延时时间门体自动降落关闭。 4、要与消防中央控制室联动实现总控制，并兼有手动自动启闭 功能。 二、无机布防火卷帘门外观要求： 1、防火卷帘金属零部件表面不应有裂纹、压坑及明显的凹凸、 锤痕、毛刺、孔洞等缺陷。其表面应做防锈处理，涂层、镀层 应均匀，不得有斑剥、流淌现象。 2、防火卷帘无机纤维复合帘面不应有撕裂、缺角、挖补、破洞、 倾斜、跳线、断线、经纬纱密度明显不匀及色差等缺陷；夹板 应平直，夹持应牢固，基布的经向应是帘面的受力方向，帘面 应美观、平直、整洁。 3、相对运动件在切割、弯曲、冲钻等加工处不应有毛刺。 4、各零部件的组装、拼接处不应有错位。
5、焊接处应牢固，外观应平整，不应有夹渣、漏焊、疏松等现 象。 6、所有紧固件必须紧牢，不应有松动现象。 三、无机布防火卷帘门材料要求： 1、防火卷帘主要零部件使用的各种原材料应符合相应国家标准 或行业标准的规定。 2、夹板厚度≥3.0mm，座板厚度≥3.0mm，掩埋型导轨厚度 ≥1.5mm。 3、无机纤维复合防火卷帘帘面的装饰布或基布应能在一20℃ 的条件下不发生脆裂并应保持一定的弹性；在＋50℃条件下不 应粘连。 4、无机纤维复合防火卷帘帘面装饰布的燃烧性能不应低于GB 8624-1997B1级（纺织物）的要求；基布的燃烧性能不应低于 GB 8624-1997A级的要求。 5、无机纤维复合防火卷帘帘面所用各类纺织物常温下的断裂强 度经向不应低于600 N/5cm，纬向不应低于300 N/5cm。 四、无机布防火卷帘门主要零部件尺寸公差： 1、导轨槽深±2.0mm，槽宽±2.0mm。 五、无机布防火卷帘门安装技术要求： 1、无机布防火卷帘门帘面拼接缝的个数每米内各层累计不应超 过3条，且接缝应避免重叠。帘面上的受力缝应采用双线缝制，
防火卷帘门的安装要求及常见问题 [消防 ] 防火卷帘门同防火墙的作用一样起到水平防火分隔，它由帘板、座板、导轨、支座、卷轴、箱体、控制箱、卷门机、限位器，门楣、手动速放开关装置、按钮开关和保险装置等13个部分组成，一般安装在不便采用防火墙分隔的部位。如：敞开电梯厅、自动扶梯、百货大楼的宽大营业厅、展览楼的展览厅和建筑物中洞口较大不能用防火门窗的部位。防火卷帘门在建筑工程中，使防火分隔得到了广大的应用。 一、防火卷帘分类： 按材质分：钢质、复合、无机等。 按安装形式：墙中、墙侧（或称洞内、洞外）两种。 按开启方向可分为：上卷和侧卷两种。 防火卷帘防火性能的分级尚无国家标准，GB14102《钢质防火卷帘通用技术条件》中将普通钢质防火卷帘分为： F1级，耐火时间1.50h F2级，耐火时间2.0h 复合型钢质防火卷帘分为： F3级，耐火时间2.50h F4级，耐火时间3.00h 但国标GB14102对钢质防火卷帘的耐火性能分级，均未要求耐火试验测背火面温升，也不以背火面温升作为判定耐火时间的条件，近几年市场上出现汽雾式钢质防火卷帘，蒸发式汽雾式钢质防火卷帘等，按“高规”要求，当用作防火分区分隔的构件时，必须以背火面温升作为耐火极限的判定条件。为区别以上两种不同判定条件的耐火极限的防火卷帘的分级，在防火卷帘分级国家标准出台以前，《高规》管理的专家们建议：将按国家标准《门和卷帘的耐火试验方法》GB7633进行耐火试验，达到包括背火面温升在各项判定条件的要求，耐火极限≥3.0h的，称为特级防火卷帘，凡是在耐火试验中不以背火面温升作为判定条件的统称普通防火卷帘。 二、技术要求： 1、帘板、导轨、门楣、卷轴等部件的表面不允许有裂纹、压坑及较明显的凹凸、锤痕、毛刺、孔洞等缺陷 2、焊接应牢固，外观平整，不允许有夹渣、漏焊，透焊等现象。 3、零部件的外露表面必须做防腐处理，其涂层、镀层应均匀。 4、卷帘启闭、运行的平均噪声应符合要求。 W≤0.4KW≤50dB 0.4≤w≤1.5≤60dB W≥1.5KW≤70dB 5、帘板嵌入导轨的深度。 洞口宽B1mm B＜3000 每端嵌入深度≥45mm 3000≤B＜5000 ≥50mm 5000≤B＜9000 ≥60mm
防火卷帘规范解读 防火卷帘作为一种防火分隔设施，在生活中应用广泛。在GB50166-2013《火灾自动报警系统设计规范》对防火门及防火卷帘系统联动控制设计中做出如下规定： 由以上规定我们不难得出如下结论： 1、疏散通道和非疏散通道联动要求不同。在很多工程中混淆了疏散通道和非疏散通道，
往往将卷帘动作设置为一步降至地面，还有些设备厂家将控制器设置为延时下降。实际这种状态存在极大安全隐患。人员疏散需要一定的时间，如果发生火警信号就第一时间关闭防火卷帘，延时的几十秒时间根本不能满足疏散要求。即时卷帘按钮可以操控，在烟雾和火情状况影响下，要么人员不懂得操控，要么因惊恐在操控后不去恢复卷帘，导致失去卷帘分隔意义。因此除中庭，天井，自动扶梯之外防火卷帘应严格按疏散通道卷帘设计要求施工。 2、对于非疏散通道防火卷帘无专用探测器设置要求，防火分区内任两只独立火灾探测器的报警信号，触发联动防火卷帘下降到地面。 3、对于疏散通道防火卷帘则下降分为两步： 降至1.8米： 1）防火分区内任两只独立的感烟火灾探测器的报警信号（规范此处表述不够严谨，对于地下室很多设计采用温感）联动控制防火卷两降至1.8米。联动同非疏散通道。 2）一只专门用于联动防火卷帘的感烟火灾探测器报警信号联动控制防火卷两降至 1.8米。疏散通道防火卷帘联动应设置专用感烟探测器，联动程序应包括两只烟感报警 信号和一只专用烟感报警信号。 降至地面：任一只专门用于联动防火卷帘的感温火灾探测器的报警信号联动控制防 火卷帘降至地面。疏散通道防火卷帘联动应设置专用感温探测器， 4、为保证联动可靠性规范对温感数量做出规定：在卷帘的任一侧距卷帘纵深0.5m~5m 内应设置不少于两只专门用于联动防火卷帘的感温火灾探测器。注意是任一侧不少于，即在卷帘两侧5米范围内应有不少于4只专用感温探测器报警信号参与联动。条文说明对于两只探测器解释：在卷帘的任一侧离卷帘纵深0.5m~5m内设置不少于2只专门用于联动防火卷帘的感温火灾探测器，是为了保障防火卷帘在火势蔓延到防火卷两前及时动作，也是
