常用材料摩擦系数 摩擦系数 ━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━摩擦副材料摩擦系数μ无润滑有润滑——————————————————————————————————————————————钢-钢 0.15* 0.1-0.12* 0.1 0.05-0.1 钢-软钢 0.2 0.1-0.2 钢-不淬火的T8 0.15 0.03 钢-铸铁 0.2-0.3* 0.05-0.15 0.16-0.18 钢-黄铜 0.19 0.03 钢-青铜 0.15-0.18 0.1-0.15* 0.07 钢-铝 0.17 0.02 钢-轴承合金 0.2 0.04 钢-夹布胶木 0.22 - 钢-钢纸 0.22 - 钢-冰 0.027* - 0.014 石棉基材料-铸铁或钢 0.25-0.40 0.08-0.12 皮革-铸铁或钢 0.30-0.50 0.12-0.15 材料(硬木)-铸铁或钢 0.20-0.35 0.12-0.16 软木-铸铁或钢 0.30-0.50 0.15-0.25 钢纸-铸铁或钢 0.30-0.50 0.12-0.17 毛毡-铸铁或钢 0.22 0.18 软钢-铸铁 0.2*,0.18 0.05-0.15 软钢-青铜 0.2*,0.18 0.07-0.15 铸铁-铸铁 0.15 0.15-0.16 0.07-0.12 铸铁-青铜 0.28* 0.16* 0.15-0.21 0.07-0.15 铸铁-皮革 0.55*,0.28 0.15*,0.12 铸铁-橡皮 0.8 0.5 皮革-木料 0.4-0.5* - 0.03-0.05 铜-T8钢 0.15 0.03 铜-铜 0.20 - 黄铜-不淬火的T8钢 0.19 0.03 黄铜-淬火的T8钢 0.14 0.02 黄铜-黄铜 0.17 0.02 黄铜-钢 0.30 0.02 黄铜-硬橡胶 0.25 - 黄铜-石板 0.25 - 黄铜-绝缘物 0.27 - 青铜-不淬火的T8钢 0.16 -
各种材料摩擦系数表 摩擦系数是指两表面间的摩擦力和作用在其一表面上的垂直力之比值。它是和表面的粗糙度有关，而和接触面积的大小无关。依运动的性质，它可分为动摩擦系数和静摩擦系数。现综合具体各种材料摩擦系数表格如下。
注:表中摩擦系数是试验值,只能作近似参考
固体润滑材料 固体润滑材料是利用固体粉末、薄膜或某些整体材料来减少两承载表面间的摩擦磨损作用的材料。在固体润滑过程中，固体润滑材料和周围介质要与摩擦表面发生物理、化学反应生成固体润滑膜，降低摩擦磨损。 中文名 固体润滑材料 采用材料 固体粉末、薄膜等 作用 减少摩擦磨损 使用物件 齿轮、轴承等 目录 1.1基本性能 2.2使用方法 3.3常用材料 基本性能 1)与摩擦表面能牢固地附着，有保护表面功能固体润滑剂应具有良好的 成膜能力，能与摩擦表面形成牢固的化学吸附膜或物理吸附膜，在表面附着，防止相对运动表面之间产生严重的熔焊或金属的相互转移。 2)抗剪强度较低固体润滑剂具有较低的抗剪强度，这样才能使摩擦副的 摩擦系数小，功率损耗低，温度上升小。而且其抗剪强度应在宽温度范围内不发生变化，使其应用领域较广。 3)稳定性好，包括物理热稳定，化学热稳定和时效稳定，不产生腐蚀及 其他有害的作用物理热稳定是指在没有活性物质参与下，温度改变不会引起相变或晶格的各种变化，因此不致于引起抗剪强度的变化，导致固体的摩擦性能改变。 化学热稳定是指在各种活性介质中温度的变化不会引起强烈的化学反应。要求固体润滑剂物理和化学热稳定，是考虑到高温、超低温以及在化学介质中使用时性能不会发生太大变化，而时效稳定是指要求固体润滑剂长期放置不变质，以便长期使用。此外还要求它对轴承和有关部件无腐蚀性、对人畜无毒害，不污染环境等。 4)要求固体润滑剂有较高的承载能力因为固体润滑剂往往应用于严酷 工况与环境条件如低速高负荷下使用，所以要求它具有较高的承载能力，又要容易剪切。 使用方法 1)作成整体零件使用某些工程塑料如聚四氟乙烯、聚缩醛、聚甲醛、聚 碳酸脂、聚酰胺、聚砜、聚酰亚胺、氯化聚醚、聚苯硫醚和聚对苯二甲酸酯等的摩擦系数较低，成形加工性和化学稳定性好，电绝缘性优良，抗冲击能力强，可以制成整体零部件，若采用环璃纤维、金属纤维、石墨纤维、硼纤维等对这些塑料增强，综合性能更好，使用得较多的有齿轮、轴承、导轨、凸轮、滚动轴承保持架等。
材料的导热率 傅力叶方程式： Q=KA△T/d, R=A△T/Q Q: 热量，W；K: 导热率，W/mk；A：接触面积；d: 热量传递距离；△T：温度差；R: 热阻值 导热率K是材料本身的固有性能参数，用于描述材料的导热能力。这个特性跟材料本身的大小、形状、厚度都是没有关系的，只是跟材料本身的成分有关系。所以同类材料的导热率都是一样的，并不会因为厚度不一样而变化。 将上面两个公式合并，可以得到 K=d/R。因为K值是不变的，可以看得出热阻R值，同材料厚度d是成正比的。也就说材料越厚，热阻越大。 但如果仔细看一些导热材料的资料，会发现很多导热材料的热阻值R，同厚度d并不是完全成正比关系。这是因为导热材料大都不是单一成分组成，相应会有非线性变化。厚度增加，热阻值一定会增大，但不一定是完全成正比的线性关系，可能是更陡的曲线关系。 根据R=A△T/Q这个公式，理论上来讲就能测试并计算出一个材料的热阻值R。但是这个公式只是一个最基本的理想化的公式，他设定的条件是：接触面是完全光滑和平整的，所有热量全部通过热传导的方式经过材料，并达到另一端。实际这是不可能的条件。所以测试并计算出来的热阻值并不完全是材料本身的热阻值，应该是材料本身的热阻值+所谓接触面热阻值。因为接触面的平整度、光滑或者粗糙、以及安装紧固的压力大小不同，就会产生不同的接触面热阻值，也会得出不同的总热阻值。 所以国际上流行会认可设定一种标准的测试方法和条件，就是在资料上经常会看到的ASTM D5470。这个测试方法会说明进行热阻测试时候，选用多大的接触面积A，多大的热量值Q，以及施加到接触面的压力数值。大家都使用同样的方法来测试不同的材料，而得出的结果，才有相比较的意义。 通过测试得出的热阻R值，并不完全是真实的热阻值。物理科学就是这样，很多参数是无法真正的量化的，只是一个
材料的吸声系数 吸声系数隔振vibration isolation 材料吸收和透过的声能与入射到材料上的总声能之比，叫吸声系数（α）。 α=Eα/Ei =（Ei-Er）/Ei=1-r 式中：Ei——入射声能；Eα——被材料或结构吸收的声能； Er——被材料或结构发射的声能； r——反射系数。 名词解释 吸音系数是按照吸音材料进行分类的。说明不同材料有不同吸音质量 分贝(db)，是声压级大小的单位（声音的大小）。声音压力每增加一倍，声压量级增加6分贝。1分贝是人类耳朵刚刚能听到的声音。20分贝以下，我们认为它是安静。20-40分贝相当于情人耳边的轻轻细语。40-60分贝是我们正常谈话的声音。60分贝以上属于吵闹范围。70分贝很吵，并开始损害听力神经。90分贝会使听力受损。在100-120分贝的房间内呆1分钟，如无意外，人就会失聪（聋）。 吸声原理 当入射声能被完全反射时，α=0，表示无吸声作用；当入射声波完全没有被反射时，α=1，表示完全被吸收。一般材料或结构的吸声系数α=0~1，α值越大，表示吸声能越好，它是目前表征吸声性能最常用的参数。 吸声是声波撞击到材料表面后能量损失的现象，吸声可以降低室内声压级。描述吸声的指标是吸声系数a，代表被材料吸收的声能与入射声能的比值。理论上，如果某种材料完全反射声音，那么它的a=0；如果某种材料将入射声能全部吸收，那么它的a=1。事实上，所有材料的a介于0和1之间，也就是不可能全部反射，也不可能全部吸收。 不同频率上会有不同的吸声系数。人们使用吸声系数频率特性曲线描述材料在不同频率上的吸声性能。按照ISO标准和国家标准，吸声测试报告中吸声系数的频率范围是100-5KHz。将 100-5KHz的吸声系数取平均得到的数值是平均吸声系数，平均吸声系数反映了材料总体的吸声性能。在工程中常使用降噪系数NRC粗略地评价在语言频率范围内的吸声性能，这一数值是材料在250、500、1K、2K四个频率的吸声系数的算术平均值，四舍五入取整到0.05。一般认为NRC小于0.2的材料是反射材料，NRC大于等0.2的材料才被认为是吸声材料。当需要吸收大量声能降低室内混响及噪声时，常常需要使用高吸声系数的材料。如离心玻璃棉、岩棉等属于高NRC吸声材料，5cm厚的24kg/m3的离心玻璃棉的NRC可达到0.95。 分贝、声功率、声强和声压 分贝 人们日常生活中遇到的声音，若以声压值表示，由于变化范围非常大，可以达六个数量级以上，同时声音功率由于人体听觉对声信号强弱刺激反应不是线形的，而是成对数比例关系。所以采用分贝来表达声学量值。所谓分贝是指两个相同的物理量（例A1和A0）之比取以10为底的对数并乘以10（或20）。N = 10lg(A1/A0) 分贝符号为"dB"，它是无量纲的。式中A0是基准量（或参考量），A是被量度量。被量度量和基准量之比取对数，这对数值称为被量度量的"级"。亦即用对数标度时，所得到的是比值，它代表被量度量比基准量高出多少"级"。 声功率（W） 声功率是指单位时间内，声波通过垂直于传播方向某指定面积的声能量。在噪声监测中，声功率是指声源总声功率。单位为W。 声功率级： Lw =10lg(W/W0) 式中：Lw——声功率级（dB）； W——声功率（W）；
当声波碰到室内某一界面后（如天花、墙），一部分声能被反射， 一部分被吸收（主要是转化成热能），一部分穿透到另一空间。 透射系数： 反射系数： 吸声系数： 声压和声强有密切的关系，在自由声场中，测得声压和已知测点到声源的距离，就可计算出该测点之声强和声源的声功率。 声压级Lp 取参考声压为Po=2*10-5N/m2为基准声压，任一声压P的Lp为：
听觉下限： p=2*10-5N/m2 为0dB 能量提高100倍的 P=2*10-3N/m2 为20dB 听觉上限： P=20N/m2 为120dB 1、声压级Lp 取参考声压为Po=2*10-5N/m2为基准声压，任一声压P的Lp为： 听觉下限： p=2*10-5N/m2 为0dB 能量提高100倍的 P=2*10-3N/m2 为20dB 听觉上限： P=20N/m2 为120dB 2、声功率级Lw 取Wo为10-12W,基准声功率级 任一声功率W的声功率级Lw为： 3、声强级： 3、声压级的叠加 10dB+10dB=? 0dB+0dB=? 0dB+10dB=? 答案分别是：13dB,3dB,10dB.
几个声源同时作用时，某点的声能是各个声源贡献的能量的代数和。因此其声压是各声源贡献的声压平方和的开根号。 即： 声压级为： 声压级的叠加 ?两个数值相等的声压级叠加后，总声压级只比原来增加3dB，而不是增加一倍。这个结论对于声强级和声功率级同样适用。 ?此外，两个声压级分别为不同的值时，其总的声压级为
两个声强级获声功率级的叠加公式与上式相同 在建筑声学中，频带划分的方式通常不是在线性标度的频率轴上等距离的划分频带，而是以各频率的频程数n都相等来划分。 声波在室内的反射与几何声学 3.2.1 反射界面的平均吸声系数 （1）吸声系数：用以表征材料和结构吸声能力的基本参量通常采用吸声系数，以α表示，定义式： 材料和结构的吸声特性和声波入射角度有关。
常用材料的吸声系数： 125 250 500 1000 2000 4000 砖墙、抹光、涂漆0.01 0.01 0.02 0.02 0.02 0.03 厚地毯，铺在水泥地上0.20 0.06 0.14 0.37 0.60 0.65 混凝土墙、粗糙0.36 0.44 0.31 0.29 0.39 0.25 混凝土墙，涂漆0.10 0.05 0.06 0.07 0.09 0.08 丝绒0.30kg/m2，直接挂在墙上0.03 0.04 0.11 0.17 0.24 0.35 丝绒0.43kg/m2，折叠面积一半0.07 0.31 0.49 0.75 0.70 0.60 丝绒0.56kg/m2，折叠面积一半0.14 0.35 0.49 0.75 0.70 0.60 木地板0.15 0.11 0.10 0.07 0.06 0.07 水泥地板0.01 0.01 0.015 0.02 0.02 0.02 普通玻璃（厚3mm～4mm）0.35 0.25 0.18 0.12 0.07 0.04 石膏板, 龙骨50×100mm, 中心距40cm 0.29 0.10 0.05 0.04 0.07 0.09 开口的舞台（与设备有关）0.25 0.30 0.40 0.50 0.65 0.75 很深的包厢0.50 0.55 0.65 0.70 0.80 1.00 通风口0.15 0.22 0.30 0.40 0.45 0.50 大理石或抛光板0.01 0.01 0.01 0.01 0.02 0.02 胶合板（9mm厚）0.28 0.22 0.17 0.09 0.10 0.11 玻璃纤维（厚5cm) 0.15 0.38 0.81 0.83 0.79 0.74 超细玻璃纤维（厚5cm) 0.25 0.41 0.82 0.83 0.89 - 矿渣棉（厚6.0cm）0.25 0.55 0.79 0.75 0.88 - 石棉（厚2.5cm) 0.06 0.35 0.50 0.46 0.52 0.65 甘蔗板（厚1.3cm) 0.12 0.19 0.28 0.54 0.49 0.70 木丝板（厚3cm) 0.05 0.07 0.15 0.56 0.90 - 麻纤维板（厚2cm) 0.09 0.11 0.16 0.22 0.28 - 玻璃棉板（厚5cm) 0.06 0.17 0.48 0.81 0.95 0.90 石棉板（厚0.8cm) 0.02 0.03 0.05 0.06 0.11 0.28 青软木板（厚3.5cm) 0.05 0.06 0.29 0.35 0.34 0.50 工业毛毡（厚2.0cm) 0.07 0.26 0.42 0.40 0.55 0.56 沥青玻璃棉毡（厚3.0cm) 0.11 0.13 0.26 0.46 0.75 0.88 超细玻璃棉毡（厚4.0cm) 0.08 0.24 0.89 0.69 0.77 - 沥青矿棉毡（厚3.0cm) 0.08 0.18 0.50 0.68 0.81 0.89 泡沫玻璃（厚4.0cm) 0.11 0.27 0.35 0.31 0.43 - 树脂棉板（厚5.0cm) 0.06 0.17 0.48 0.81 - - 硬聚氯乙烯泡沫塑料板(厚2.5cm) 0.04 0.04 0.17 0.56 0.28 0.58 酚醛泡沫塑料（厚2.0cm) 0.08 0.15 0.30 0.52 0.56 0.60 聚胺甲酸脂泡沫塑料（厚2.0cm) 0.11 0.13 0.27 0.69 0.98 0.79 微孔聚脂泡沫塑料（厚4.0cm) 0.10 0.14 0.26 0.50 0.82 0.77 粗孔聚脂泡沫塑料（厚4.0cm) 0.06 0.10 0.20 0.59 0.68 0.85 聚氯乙烯塑料（厚0.41cm) 0.03 0.02 0.06 0.29 0.13 0.13 尿荃米波罗（厚3.0cm) 0.10 0.17 0.45 0.67 0.65 0.85 微孔吸声砖（厚9.5cm) 0.41 0.75 0.66 0.76 0.81 - 泡沫石膏（厚2.5cm) 0.06 0.18 0.50 0.70 0.55 0.50
实验(8) 吸声系数测定 一、实验目的和要求 厅堂音质设计或是环境噪声的吸声降噪处理，都要借助各种吸声材料和吸声构造的正确使用。因此，了解工程上常用吸声材料的性能和用法，掌握吸声系数的测试方法，对于建筑工作者很有必要。实验要求了解对吸声材料的吸声系数测试方法，掌握驻波管法测量材料的吸声系数。 二、实验内容 用驻波管法测试材料的垂直入射吸声系数。测定19mm厚木丝纤维板的吸声系数。 3、 测试原理 驻波管测量材料的吸声系数是利用声音的驻波干涉原理。物理学上把两列相通的波在同一直线上相向传播而叠加后产生的波称为驻波。实验将待测材料作为阻挡入射声波并使之产生驻波的壁面，由于材料对入射声的吸收作用，反射声的生压会小于入射声压，产生驻波时就会在驻波的波腹和波节的声压大小变化上反映出材料的吸声系数差别来。 本实验用北京世纪建通公司生产的JTZB驻波管做实验。该驻波管为一金属直管，长150cm，内径为10cm，它的一端可以用夹具安装试件，另一端接好扬声器，声频讯号由声频发生器产生，经放大器进行放大，由扬声器发出单频声波，声波在驻波管内传播，由于管径较低小，对于音频声波的波长相比，可近似将声波面看作为平面入射波，沿管内直线传播；当入射到试件后，进行反射，由于反射波与入射波传递的方向和相位相反，声压差生叠加，干涉而形成驻波，并在管内某个位置上形成声压极大值Pmax(N/m2),t和声压极小值Pmin，其间距为1/4波长。 α=1-γ=1-Eγ/E0 式中：α-------吸声系数 γ-------反射系数 E0-------入射声能（W）
Eγ-------反射声能（W） 四、测试设备 驻波管、JTZB声频讯号发生器、GZ022-A功率放大器、探管（传声器）、JTZB专用频谱分析仪等，钢尺 5、 实验步骤 1、 检查电路连接正确后，信号发生器等电子仪器电源接通，并预热5 分钟。 2、 将试件按照要求安装在试件筒内，并用凡士林将厚度为19mm，直径 为100mm的木丝纤维板试件与筒逼接触处的缝隙填塞，使之严密，然后再用夹具将试件筒固定在驻波管上。 3、 调节声频发生器的频率，依次发出 200,250,315,400,500,630,800,1000,1250, 1600,2000Hz的1/3倍频程的声音讯号。 4、移动测试小车，是用专用频谱分析仪，在靠近试件的一端找出200-2000Hz的1/3的第一个声压级极大值和极小值，并记下极大值和极小值读数。 5、每一频率反复测试三次。 6、根据声压级极大值和极小值的差值，查表得到不同频率下的吸声系数。 6、 注意事项 1、安装试件时，试件表面与试件夹齐平，并对周围的细缝用凡士林填封。 2、测试过程中，调节音频发生器频率时，须同时调整读表量程。 3、移动测试小车时需缓慢，准确找到声压的极大值和极小值。7、 实验数据及处理 频率平均平均
各种材料摩擦系数表
各种材料摩擦系数表 摩擦系数是指两表面间的摩擦力和作用在其一表面上的垂直力之比值。它是和表面的粗糙度有关，而和接触面积的大小无关。依运动的性质，它可分为动摩擦系数和静摩擦系数。现综合具体各种材料摩擦系数表格如下。
注:表中摩擦系数是试验值，只能作近似参考 固体润滑材料 固体润滑材料是利用固体粉末、薄膜或某些整体材料来减少两承载表面间的摩擦磨损作用的材料。在固体润滑过程中，固体润滑材料和周围介质要与摩擦表面发生物理、化学反应生成固体润滑膜，降低摩擦磨损。中文名 固体润滑材料 米用材料 固体粉末、薄膜等 作用 减少摩擦磨损 使用物件 齿轮、轴承等 目录 1.1基本性能 2.2使用方法 3.3常用材料 基本性能 1）与摩擦表面能牢固地附着，有保护表面功能固体润滑剂应具有良好的成膜能力，能与摩擦表面形成牢固的化学吸附膜或物理吸附膜，在表面附 着，防止相对运动表面之间产生严重的熔焊或金属的相互转移。 2）抗剪强度较低固体润滑剂具有较低的抗剪强度，这样才能使摩擦副的 摩擦系数小，功率损耗低，温度上升小。而且其抗剪强度应在宽温度范围内不发生变化，使其应用领域较广。 3）稳定性好，包括物理热稳定，化学热稳定和时效稳定，不产生腐蚀及其他有害的作用物理热稳定是指在没有活性物质参与下，温度改变不会引起相变或晶格的各种变化，因此不致于引起抗剪强度的变化，导致固体的摩擦性能改变。 化学热稳定是指在各种活性介质中温度的变化不会引起强烈的化学反应。要求固体润滑剂物理和化学热稳定，是考虑到高温、超低温以及在化学介质中使用时性能不会发生太大变化，而时效稳定是指要求固体润滑剂长期放置不变质，以便长期使用。此外还要求它对轴承和有关部件无腐蚀性、对人畜无毒害，不污染环境等。 4）要求固体润滑剂有较高的承载能力因为固体润滑剂往往应用于严酷工况与环境条件如低速高负荷下使用，所以要求它具有较高的承载能力，又要容易剪切。使用方法 1）作成整体零件使用某些工程塑料如聚四氟乙烯、聚缩醛、聚甲醛、聚碳酸脂、聚酰胺、聚砜、聚酰亚胺、氯化聚醚、聚苯硫醚和聚对苯二甲酸酯等的摩擦系数较低，成形加工性和化学稳定性好，电绝缘性优良，抗冲击能力强，可以制成整体零部件，若采用环璃纤维、金属纤维、石墨纤维、硼纤维等对这些塑料增强，综合性能更好，使用得较多的有齿轮、轴承、导轨、凸轮、滚动轴承保持架等。 2)作成各种覆盖膜来使用通过物理方法将固体润滑剂施加到摩擦界面或表面，使之成为具有一定自润滑性能的干膜，这是较常用的方法之一。成膜的方法很多，
NRC吸声降噪系数 吸音系数是按照吸音材料进行分类的。说明不同材料有不同吸音质量分贝(db)，是声压级大小的单位（声音的大小）。 吸声系数 材料吸收的声能与入射到材料上的总声能之比，叫吸声系数（α）。 α=Eα/Ei =（Ei-Er）/Ei=1-r 式中：Ei——入射声能；Eα——被材料或结构吸收的声能； Er——被材料或结构反射的声能；r——反射系数。 名词解释 声音压力每增加一倍，声压量级增加6分贝。0分贝是人类耳朵刚刚能听到的声音。20分贝以下，我们认为它是安静。20-40分贝相当于情人耳边的轻轻细语。40-60分贝是我们正常谈话的声音。60分贝以上属于吵闹范围。70分贝很吵，并开始损害听力神经。90分贝会使听力受损。在100-120分贝的房间内呆1分钟，如无意外，人就会失聪（聋）。 吸声原理 当入射声能被完全反射时，α=0，表示无吸声作用；当入射声波完全没有被反射时，α=1，表示完全被吸收。一般材料或结构的吸声系数α=0~1，α值越大，表示吸声能越好，它是目前表征吸声性能最常用的参数。 吸声是声波撞击到材料表面后能量损失的现象，吸声可以降低室内声压级。描述吸声的指标是吸声系数a，代表被材料吸收的声能与入射声能的比值。理论上，如果某种材料完全反射声音，那么它的a=0；如果某种材料将入射声能全部吸收，那么它的a=1。事实上，所有材料的a介于0和1之间，也就是不可能全部反射，也不可能全部吸收。 不同频率上会有不同的吸声系数。人们使用吸声系数频率特性曲线描述材料在不同频率上的吸声性能。按照ISO标准和国家标准，吸声测试报告中吸声系数的频率范围是 100-5KHz。将100-5KHz的吸声系数取平均得到的数值是平均吸声系数，平均吸声系数反映了材料总体的吸声性能。在工程中常使用降噪系数NRC粗略地评价在语言频率范围内的
吸声系数 ● 房间的平均吸声系数 （1）方法一：直接测量 经推导，当室内声场达稳定后立即停止发声，声能密度衰减到原来的百万分之一时，即衰减60分贝的混响时间T 60为： mV a S V T 4)1ln(161.060+--= 式中m 为空气衰减常数(dB/m)，与空气温湿度和声频有关，其值可参见导则HJ/T 2.4-1995表2。 当声频低于2000Hz ，且a <0.2时，可简化为：a S V T 161.060=。 通常情况下，T 60是比较容易直观地测出的，因此可用上式求出房间的平均吸声系数a 。 （2）方法二：面积加权平均 查出房间内壁不同表面的吸声系数a i （对应面积为S i ），然后用下式计算a ： S a S a i i i ∑= ● 材料的吸声系数 材料吸收声能（包括透射声能在内）和入射声能之比，称为吸声系数。如果声波是垂直入射材料表面的，称作正规入射，一般用a 0表示；如果声波是从各种方向入射的，称为无规入射，一般用a 表示。对同样材质和结构的材料，一般有a>a 0。一般所说的吸声系数均指a 。 a 的测定，一般在混响室中进行。设材料的吸射系数为a ，混响室自身的平均吸声系数为a ，混响室体积为V ，材料的暴露面为S m ，测得混响室自身的混响时间为T 60,0，测出有材料后的混响时间为T 60,则可由下式得到材料的无规入射吸声系数a m ： a T T S V a m m +??? ? ??-=0,606011161.0 而用驻波管测出的常为a 0。驻波管为一内部可产生近似平面驻波的封闭管子，在管子一头内贴待测材料，另一头发出单频声波，测出驻波的波腹与波节声压之比（P max /P min ），称为驻波比，以SWR 表示。则待测材料对该种频率声波的正规入射吸声系数a 0: 20)1(4+?=SWR SWR a
材料的吸声系数 集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]
材料的吸声系数 吸声系数隔振vibration isolation 材料吸收和透过的声能与入射到材料上的总声能之比，叫吸声系数（α）。α=Eα/Ei =（Ei-Er）/Ei=1-r 式中：Ei——入射声能；Eα——被材料或结构吸收的声能；Er——被材料或结构发射的声能； r——反射系数。 名词解释 吸音系数是按照吸音材料进行分类的。说明不同材料有不同吸音质量分贝(db)，是声压级大小的单位（声音的大小）。声音压力每增加一倍，声压量级增加6分贝。1分贝是人类耳朵刚刚能听到的声音。20分贝以下，我们认为它是安静。20-40分贝相当于情人耳边的轻轻细语。40-60分贝是我们正常谈话的声音。60分贝以上属于吵闹范围。70分贝很吵，并开始损害听力神经。90分贝会使听力受损。在100-120分贝的房间内呆1分钟，如无意外，人就会失聪（聋）。 吸声原理 当入射声能被完全反射时，α=0，表示无吸声作用；当入射声波完全没有被反射时，α=1，表示完全被吸收。一般材料或结构的吸声系数α=0~1，α值越大，表示吸声能越好，它是目前表征吸声性能最常用的参数。 吸声是声波撞击到材料表面后能量损失的现象，吸声可以降低室内声压级。描述吸声的指标是吸声系数a，代表被材料吸收的声能与入射声能的比值。理论上，如果某种材料完全反射声音，那么它的a=0；如果某种材料将入射声能全部吸收，那么它的a=1。事实上，所有材料的a介于0和1之间，也就是不可能全部反射，也不可能全部吸收。 不同频率上会有不同的吸声系数。人们使用吸声系数频率特性曲线描述材料在不同频率上的吸声性能。按照ISO标准和国家标准，吸声测试报告中吸声系数的频率范围是100-5KHz。将 100-5KHz的吸声系数取平均得到的数值是平均吸声系数，平均吸声系数反映了材料总体的吸声性能。在工程中常使用降噪系数NRC粗略地评价在语言频率范围内的吸声性能，这一数值是材料在250、500、1K、2K四个频率的吸声系数的算术平均值，四舍五入取整到。一般认为NRC小于的材料是反射材料，NRC大于等的材料才被认为是吸声材料。当需要吸收大量声能降低室内混响及噪声时，常常需要使用高吸声系数的材料。如离心玻璃棉、岩棉等属于高NRC吸声材料，5cm厚的 24kg/m3的离心玻璃棉的NRC可达到。 分贝、声功率、声强和声压 分贝 人们日常生活中遇到的声音，若以值表示，由于变化范围非常大，可以达六个数量级以上，同时声音功率由于人体听觉对声信号强弱刺激反应不是线形的，而是成对数比例关系。所以采用分贝来表达声学量值。所谓分贝是指两个相同的物理量（例A1和A0）之比取以10为底的对数并乘以10（或20）。N = 10lg(A1/A0) 分贝符号为"dB"，它是无量纲的。式中A0是基准量（或参考量），A是被量度量。被量度量和基准量之比取对数，这对数值称为被量度量的"级"。亦即用对数标度时，所得到的是比值，它代表被量度量比基准量高出多少"级"。 声功率（W） 是指单位时间内，声波通过垂直于传播方向某指定面积的声能量。在噪声监测中，声功率是指声源总声功率。单位为W。 声功率级： Lw =10lg(W/W0) 式中：Lw——声功率级（dB）；
导热率K是材料本身的固有性能参数，用于描述材料的导热能力，又称为热导率，单位为W/mK。这个特性跟材料本身的大小、形状、厚度都是没有关系的，只是跟材料本身的成分有关系。不同成分的导热率差异较大，导致由不同成分构成的物料的导热率差异较大。单粒物料的导热性能好于堆积物料。 稳态导热：导入物体的热流量等于导出物体的热流量，物体内部各点温度不随时间而变化的导热过程。 非稳态导热：导入和导出物体的热流量不相等，物体内任意一点的温度和热含量随时间而变化的导热过程，也称为瞬态导热过程。 导热系数是指在稳定传热条件下，1m厚的材料，两侧表面的温差为1度（K,°C）,在1秒内，通过1平方米面积传递的热量，用λ表示，单位为瓦/米·度 导热系数与材料的组成结构、密度、含水率、温度等因素有关。非晶体结构、密度较低的材料，导热系数较小。材料的含水率、温度较低时，导热系数较小。 通常把导热系数较低的材料称为保温材料(我国国家标准规定，凡平均温度不高于350℃时导热系数不大于0.12W/(m·K)的材料称为保温材料），而把导热系数在0.05瓦/米摄氏度以下的材料称为高效保温材料。 导热系数高的物质有优良的导热性能。在热流密度和厚度相同时，物质高温侧壁面与低温侧壁面间的温度差，随导热系数增大而减小。锅炉炉管在未结水垢时，由于钢的导热系数高，钢管的内外壁温差不大。而钢管内壁温度又与管中水温接近，因此，管壁温度（内外壁温度平均值）不会很高。但当炉管内壁结水垢时，由于水垢的导热系数很小，水垢内外侧温差随水垢厚度增大而迅速增大，从而把管壁金属温度迅速抬高。当水垢厚度达到相当大（一般为1~3毫米）后，会使炉管管壁温度超过允许值，造成炉管过热损坏。对锅炉炉墙及管道的保温材料来讲，则要求导热系数越低越好。一般常把导热系数小于0。8x10的3次方瓦/（米时·摄氏度）的材料称为保温材料。例如石棉、珍珠岩等填缝导热材料有:导热硅脂、导热云母片、导热陶瓷片、导热矽胶片、导热双面胶等。主要作用是填充发热功率器件与散热片之间的缝隙，通常看似很平的两个面,其实接触面积不到40%,又因为空气是不良导热体，导热系数仅有0.03w/m.k,填充缝隙就是用导热材料填充缝隙间的空气. 傅力叶方程式： Q=KA△T/d, R=A△T/Q Q: 热量，W K: 导热率，W/mk A：接触面积 d: 热量传递距离△T：温度差 R: 热阻值 将上面两个公式合并，可以得到 K=d/R。因为K值是不变的，可以看得出热阻R值，同材料厚度d是成正比的。也就说材料越厚，热阻越大。 但如果仔细看一些导热材料的资料，会发现很多导热材料的热阻值R，同厚度d并不是完全成正比关系。这是因为导热材料大都不是单一成分组成，相应会有非线性变化。厚度增加，热阻值一定会增大，但不一定是完全成正比的线性关系，可能是更陡的曲线关系。 实际这是不可能的条件。所以测试并计算出来的热阻值并不完全是材料本身的热阻值，应该是材料本身的热阻值+所谓接触面热阻值。因为接触面的平整度、光滑或者粗糙、以及安装紧固的压力大小不同，就会产生不同的接触面热阻值，也会得出不同的总热阻值。 所以国际上流行会认可设定一种标准的测试方法和条件，就是在资料上经常会看到的ASTM D5470。这个测试方法会说明进行热阻测试时候，选用多大的接触面积A，多大的热量值Q，以及施加到接触面的压力数值。大家都使用同样的方法来测试不同的材料，而得出的结果，才有相比较的意义。 通过测试得出的热阻R值，并不完全是真实的热阻值。物理科学就是这样，很多参数是无法真正的量化的，只是一个“模糊”的数学概念。通过这样的“模糊”数据，人们可以将一些数据量化，而用于实际应用。此处所说的“模糊” 是数学术语，“模糊”表示最为接近真实的近似。
一、基础垫层材料换算方法： 1、灰土、砂、碎砖、碎石等单一材料、定额用量按下式取定： 定额用量：定额计量单位×压实系数×（1+损耗率） 压实系数=虚铺厚度÷压实厚度 2、多种材料混合垫层则用混合物的半成品数量遍入定额，其压实系数在定额附录配合比中已经考虑。 3、碎石或碎砖灌浆垫层，其砂浆或砂的用量按下式计算： 砂浆（砂）= ×填充密实度×（1+损耗率）×定额计量单位。 实例计算：以计价表2-116子目1：1砂石垫层为例（配合比以体积比计算）： （1）石子的空隙率为×100%=44.4%，石子的空隙用砂填缝的密实度为90%。 （2）碎石40MM用量：0.5（定额计量体积）×1.04（压实系数）×1.5（容重）×1.02（损耗）=0.8T （3）黄砂用量：0.5（定额计量体积）×1.04（压实系数）×〖1.46（容重）×1.05（密实系数）÷1.18（此处应考虑干砂含水膨胀率18%）〗=0.676T 填缝隙用黄砂：〖0.5-0.5×0.56（石子密实体积）〗×0.9×1.04×（1.46×1.05÷1.18）=0.28T 合计黄砂用量：（0.676+0.28）×1.02（损耗）=0.98T。 二、砖砌体材料换算方法： 每立方米各种不同厚度砖墙用砖和砂浆用量的理论计算公式如下： A= ×K A：砖理论耗用量 K：墙厚的砖数×2（墙厚的砖数指0.5，1，1.5，2等） 砂浆净用量=1-砖墙×每块砖体积 实例计算：以计价表3-29一砖外墙子目为例 标准砖用量：=529.10块/M3 凸出墙面砖线条、扣梁头、垫块、预制板头等增加0.268%，即529.10×（1+0.268%）=530.51块/M3，另计损耗按1%计算：530.51×（1+1%）=536块/M3。 砂浆用量：1-0.24×0.115×0.053×529.10=0.266M3/M3，损耗率按1%计算，则（0.226+门窗四周嵌缝6.0×0.01×0.10）×（1+1%）=0.234M3/M3。 三、空心砌块墙、硅酸盐砌块墙 砌块= ×砌块比率×（1+损耗率） 标准砖=1M3砖砌体用砖量×比率 砂浆=1-各种规格砌块数×各种规格砌块每块砌体体积－每块砖体积×砖数 实例计算，以计价表3-22KP1砖砌体为例： KP1砖用量：×95%×（1+2%）=336块/M3 标准砖用量：15块/M3 四、桩基混凝土用量换算方法： 桩基混凝土用量=定额计量单位×充盈系数×操作损耗 其中混凝土充盈系数一般是指沉管灌注桩实灌混凝土体积与理论体积之比，即 充盈系数=实际灌注混凝土量÷按设计图计算混凝土量×（1+操作损耗%）。 实例计算：以计价表2-35、2-36钻孔灌注混凝土桩子目为例， 钻土孔：混凝土充盈系数取1.20，则混凝土用量=1.0×1.20×1.015=1.218M3/M3

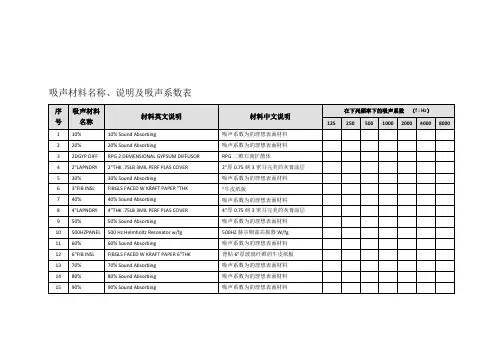

吸声系数表 12525050010002000 40000.010.010.010.020.020.020.010.010.020.020.020.030.040.040.030.030.030.020.150.110.10.070.060.070.030.0270.020.350.250.180.120.070.040.180.060.040.030.020.020.360.440.310.290.390.250.0240.0250.0320.0410.0490.070.020.020.020.030.030.040.040.040.050.060.070.050.410.40.330.250.220.20.080.10.10.190.270.20.0250.0450.0360.0870.0420.0580.0240.0270.030.0370.0360.0330.050.060.060.10.10.10.250.150.080.070.040.040.210.730.210.10.080.120.590.380.180.050.040.080.110.260.150.040.050.10.020.020.10.10.10.10.60.130.10.040.060.170.120.190.280.540.490.70.20.920.50.320.40.520.250.820.740.640.510.560.350.270.20.150.250.390.360.260.160.160.230.380.10.110.110.090.090.110.160.150.10.10.10.10.120.260.580.910.960.980.05 0.1 0.30.65 0.65 0.65 材料/结构 厚度(cm) 密度（Kg/m3） 对各频率的吸音系数大理石、水磨石、花岗石、等光滑石材混凝土或水泥地面实铺木地板木阁栅地板玻璃玻璃窗户厚玻璃地板 砖墙，粗糙（未水泥）砖墙、未抹灰 砖墙、抹灰（未漆）砖墙，水泥拉毛弓形圆柱面加气混凝土 9cm 670Kg/m3 木架板条，毛面抹灰木架板条，光面抹灰普通木板，贴墙装 0.5cm 薄木板(距墙10－15cm) 三夹板，距墙5cm 龙骨间距50×45cm 0.3cm 三夹板，距墙10cm 龙骨间距50*45cm 0.3 cm 五夹板，距墙5cm 龙骨间距50*45cm 三遍漆0.5 cm 五夹板，距墙9cm 龙骨间距50*45cm 三遍漆0.5 cm 五夹板，距墙20cm 龙骨间距50*45cm 三遍漆0.5 cm 甘蔗板，贴墙 1.3 cm 200甘蔗板，距墙5cm 1.3 cm 200甘蔗板，距墙5cm 2.0 cm 300 刨花板， 距墙5cm 1.5 cm 刨花板， 距墙15cm 1.5 cm 皮面门木门 卡普隆纤维633超细玻璃棉 220
常用材料的导热系数表 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】
材料的导热率 傅力叶方程式： Q=KA△T/d, R=A△T/Q Q: 热量，W；K: 导热率，W/mk；A：接触面积；d: 热量传递距离；△T：温度差；R: 热阻值导热率K是材料本身的固有性能参数，用于描述材料的导热能力。这个特性跟材料本身的大小、形状、厚度都是没有关系的，只是跟材料本身的成分有关系。所以同类材料的导热率都是一样的，并不会因为厚度不一样而变化。 将上面两个公式合并，可以得到 K=d/R。因为K值是不变的，可以看得出热阻R值，同材料厚度d是成正比的。也就说材料越厚，热阻越大。但如果仔细看一些导热材料的资料，会发现很多导热材料的热阻值R，同厚度d并不是完全成正比关系。这是因为导热材料大都不是单一成分组成，相应会有非线性变化。厚度增加，热阻值一定会增大，但不一定是完全成正比的线性关系，可能是更陡的曲线关系。 根据R=A△T/Q这个公式，理论上来讲就能测试并计算出一个材料的热阻值R。但是这个公式只是一个最基本的理想化的公式，他设定的条件是：接触面是完全光滑和平整的，所有热量全部通过热传导的方式经过材料，并达到另一端。 实际这是不可能的条件。所以测试并计算出来的热阻值并不完全是材料本身的热阻值，应该是材料本身的热阻值+所谓接触面热阻值。因为接触面的平整度、光滑或者粗糙、以及安装紧固的压力大小不同，就会产生不同的接触面热阻值，也会得出不同的总热阻值。 所以国际上流行会认可设定一种标准的测试方法和条件，就是在资料上经常会看到的ASTM
常用材料的线膨胀系数一览表 不同温度下钢材的平均线膨胀系数值如表1所示。 非金属材料的线膨胀系数如表2所示 表1不同温度下钢材的平均线膨胀系数值 在下列温度与20℃之间的平均线膨胀系数，“α”，10-6×℃-1材料 -196-150-100-50050100150200250300350400450500550600650700750800碳素钢、碳钼钢、9.1 低铬钼钢（至 Cr3Mo）9.449.8910.3910.76 11.12 11.5311.88 12.25 12.5612.90 13.24 13.5813.93 14.22 14.42 14.6214.74 14.90 15.02—铬钼钢（Cr5Mo～ 8.468.909.369.7710.16 10.52 10.9111.15 11.39 11.6611.90 12.15 12.3812.63 12.86 13.05 13.1813.35 13.48 13.58—Cr9Mo） 奥氏体不锈钢14.67 15.08 15.45 15.9716.28 16.54 16.8417.06 17.25 17.4217.61 17.79 17.9918.19 18.34 18.58 18.7118.87 18.97 19.07 19.29（Cr18-Ni9） 高铬钢（Cr13、7.748.108.448.959.299.599.9410.20 10.45 10.6710.96 11.19 11.4111.61 11.81 11.97 12.1112.21 12.32 12.41—Cr17） Cr25-Ni20 蒙纳尔 （Mone1） Ni67-Cu30 铝 灰铸铁

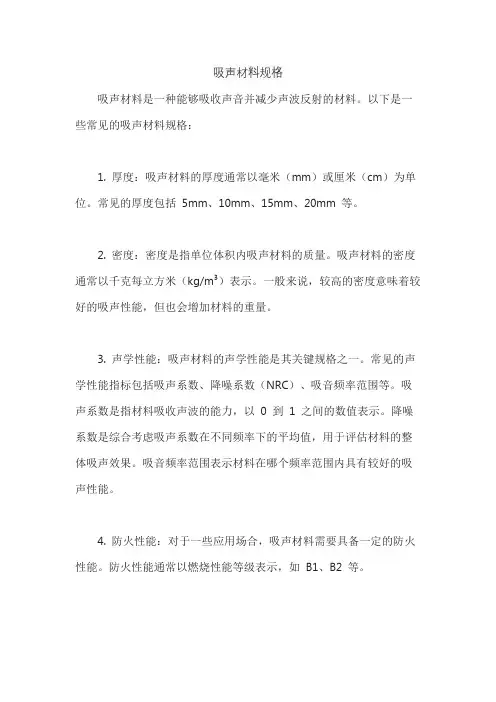

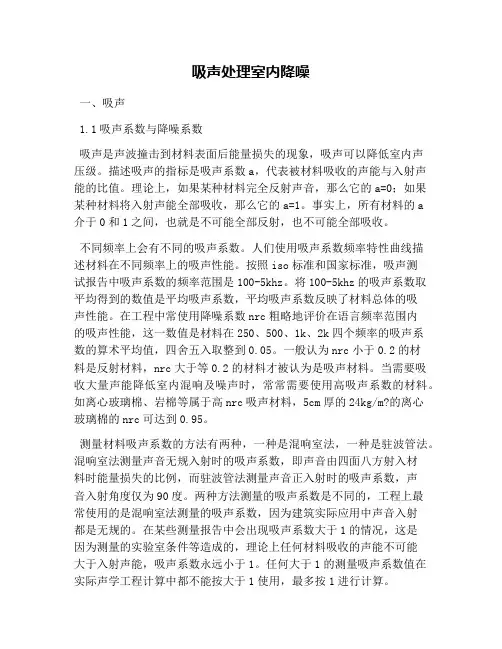

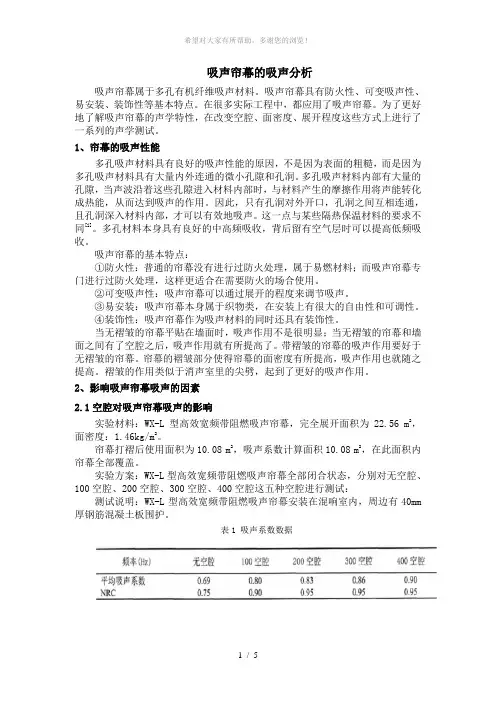

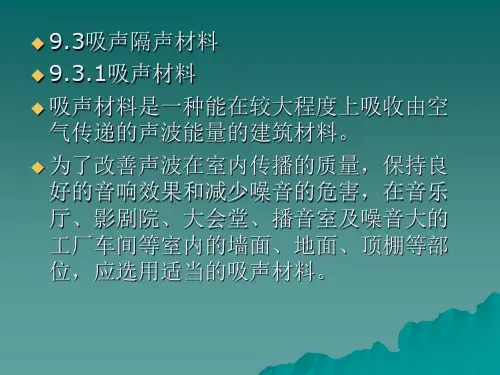

如何提高吸声系数，来降低空间噪音系数的方法 吸声是声波撞击到材料表面后能量损失的现象，吸声可以降 低室内声压级。描述吸声的指标是吸声系数a，代表被材料吸收的声能与入射声能的比值。理论上，如果某种材料完全反射声音，那么它的a=0；如果某种材料将入射声能全部吸收，那么它的a=1。事实上，所有材料的a介于0和1之间， 也就是不可能全部反射，也不可能全部吸收，不同频率上会有不同的吸声系数。人们使用吸声系数频率特性曲线描述材 料在不同频率上的吸声性能。按照ISO标准和国家标准，吸声测试报告中吸声系数的频率范围是100-5KHz。将 100-5KHz的吸声系数取平均得到的数值是平均吸声系数，平均吸声系数反映了材料总体的吸声性能。在工程中常使用降噪系数NRC粗略地评价在语言频率范围内的吸声性能，这一数值是材料在250、500、1K、2K四个频率的吸声系数的算术平均值，四舍五入取整到0.05。一般认为NRC小于0.2的材料是反射材料，NRC大于等0.2的材料才被认为是 吸声材料。当需要吸收大量声能降低室内混响及噪声时，常常需要使用高吸声系数的材料。如离心玻璃棉、岩棉等属于
高NRC吸声材料，5cm厚的24kg/m3的离心玻璃棉的NRC 可达到0.95。测量材料吸声系数的方法有两种，一种是混响 室法，一种是驻波管法。混响室法测量声音无规入射时的吸声系数，即声音由四面八方射入材料时能量损失的比例，而驻波管法测量声音正入射时的吸声系数，声音入射角度仅为90度。两种方法测量的吸声系数是不同的，工程上最常使用的是混响室法测量的吸声系数，因为建筑实际应用中声音入射都是无规的。在某些测量报告中会出现吸声系数大于1的情况，这是由于测量的实验室条件等造成的，理论上任何材料吸收的声能不可能大于入射声能，吸声系数永远小于1。 任何大于1的测量吸声系数值在实际声学工程计算中都不能按大于1使用，最多按1进行计算。在房间中，声音会很快 充满各个角落，因此，将吸声材料放置在房间任何表面都有吸声效果。吸声材料吸声系数越大，吸声面积越多，吸声效果越明显。可以利用吸声天花、吸声墙板、空间吸声体等进行吸声降噪。卉原珍珠岩吸音板主要靠烧结成型，板表面又不喷涂，使产品保有大量贯通表面微孔，吸音性能较之同类产品更好；产品特点：憎水，不吸水，遇潮不影响吸音性能；产品优势：纯天然珍珠质感，光线亮而柔和，有回归自然之美，化学稳定性好，使用不变质不变色；应用场所：专门用于各种建筑室内风机房、热交换站、水泵房、配电站、电梯机房、电梯井、发电机房、排风机房等机房墙壁、顶棚装饰、消声、降噪。
