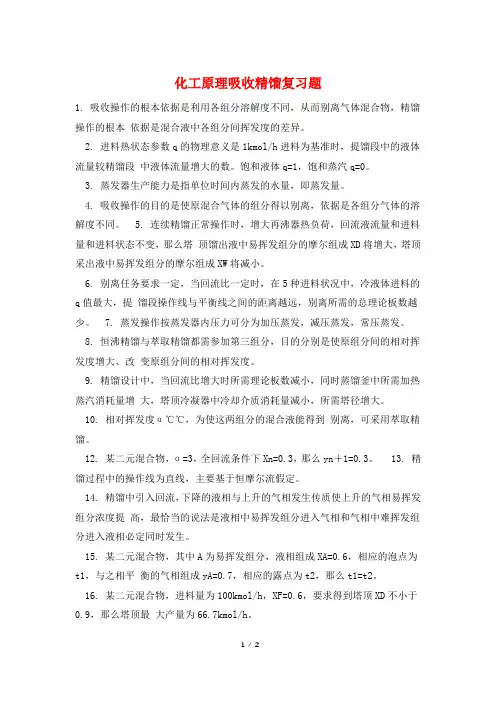

1. 吸收操作的基本依据是利用各组分溶解度不同，从而分离气体混合物，精馏操作的基本依据是混合液中各组分间挥发度的差异。

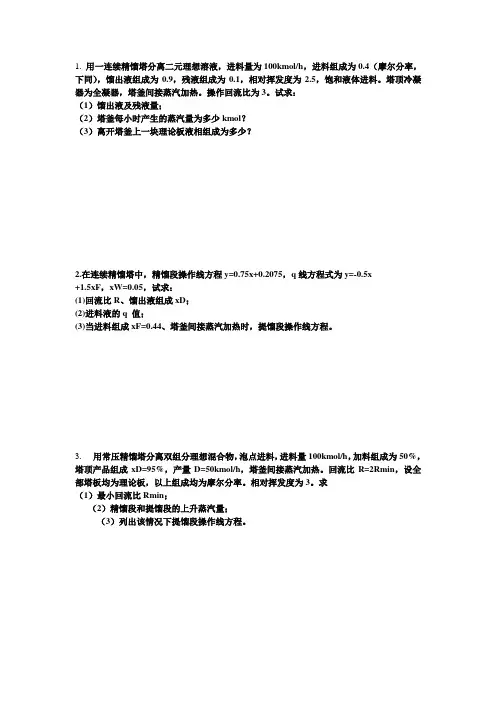

2. 进料热状态参数q的物理意义是1kmol/h进料为基准时，提馏段中的液体流量较精馏段中液体流量增大的数。饱和液体

q=1，饱和蒸汽q=0。

3. 蒸发器生产能力是指单位时间内蒸发的水量，即蒸发量。

4. 吸收操作的目的是使原混合气体的组分得以分离，依据是各组分气体的溶解度不同。

5. 连续精馏正常操作时，增大再沸器热负荷，回流液流量和进料量和进料状态不变，则塔顶馏出液中易挥发组分的摩尔组成XD将增大，塔顶采出液中易挥发组分的摩尔组成XW将减小。

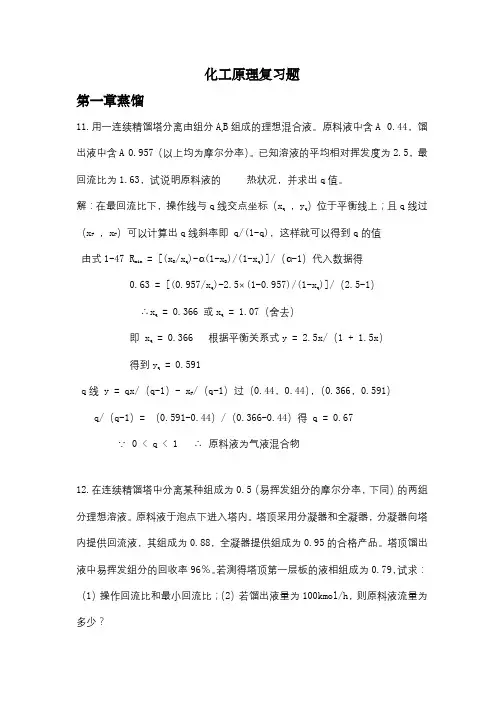

6. 分离任务要求一定，当回流比一定时，在5种进料状况中，冷液体进料的q值最大，提馏段操作线与平衡线之间的距离越远，分离所需的总理论板数越少。

7. 蒸发操作按蒸发器内压力可分为加压蒸发，减压蒸发，常压蒸发。

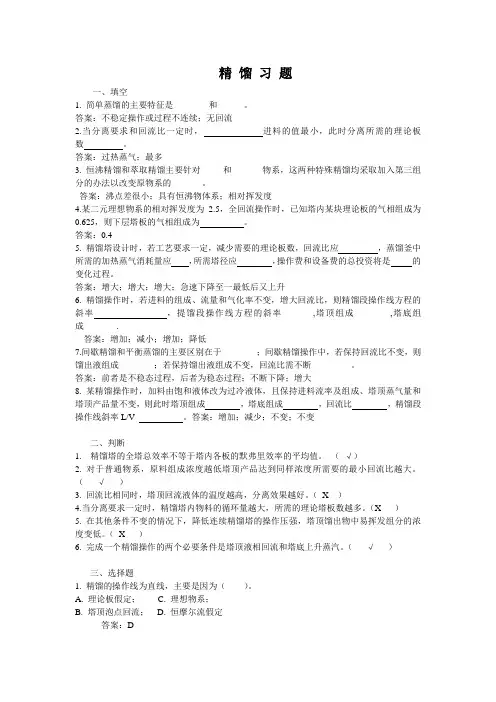

8. 恒沸精馏与萃取精馏都需加入第三组分，目的分别是使原组分间的相对挥发度增大、改变原组分间的相对挥发度。

9. 精馏设计中，当回流比增大时所需理论板数减小，同时蒸馏釜中所需加热蒸汽消耗量增大，塔顶冷凝器中冷却介质消耗量减小，所需塔径增大。

10. 相对挥发度α=1，表示不能用普通精馏分离，但能用萃取分离。

11. 在常压下苯的沸点为80.1℃，环己烷的沸点为

80.73℃，为使这两组分的混合液能得到分离，可采用萃取精馏。

12. 某二元混合物，α=3，全回流条件下Xn=0.3，则yn＋

1=0.3。

13. 精馏过程中的操作线为直线，主要基于恒摩尔流假定。

14. 精馏中引入回流，下降的液相与上升的气相发生传质使上升的气相易挥发组分浓度提高，最恰当的说法是液相中易挥发组分进入气相和气相中难挥发组分进入液相必定同时发生。

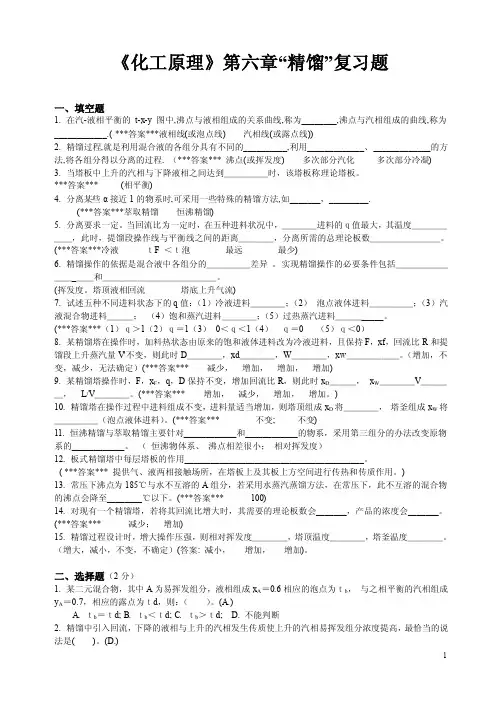

15. 某二元混合物，其中A为易挥发组分，液相组成

XA=0.6，相应的泡点为t1，与之相平衡的气相组成yA=0.7，相应的露点为t2，则t1=t2。

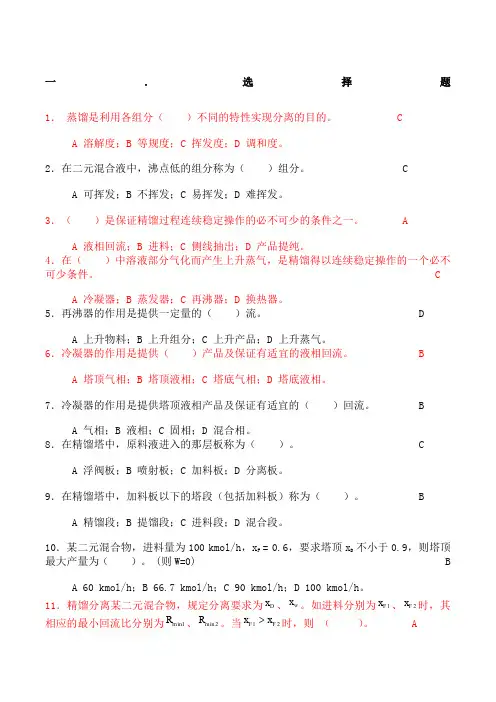

16. 某二元混合物，进料量为100kmol/h，XF=0.6，要求得到塔顶XD不小于0.9，则塔顶最大产量为66.7kmol/h。

17. 精馏操作时，若F、D、XF、q、R、加料板位置不变，而将塔顶泡点回流改为冷回流，则塔顶产品组成XD的变化为

18. 在一二元连续精馏塔的操作中，进料量及组成不变，再沸器热负荷恒定，若回流比减少，则塔顶温度升高，塔顶低沸点组分浓度下降，塔底温度不变，塔底低沸点组分浓度升高。 19. 蒸发操作中，从溶液中汽化出来的蒸汽，常称为二次蒸汽。

20. 对于脱吸操作，其溶质在液体中实际浓度大于与气相平衡的浓度。

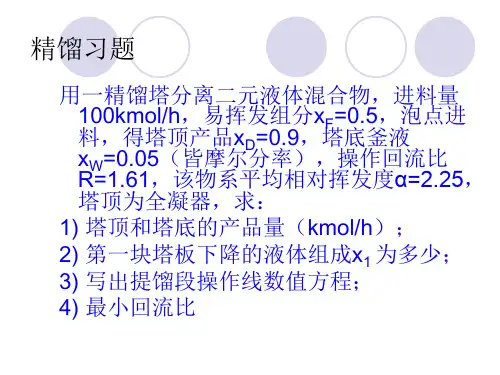

21. 回流：将塔顶的部分馏出液送入精馏塔内的操作叫做回流。回流比：精馏段下降的液体L与产品馏出液量D之比叫做回流比。回流的作用：可保证精馏塔连续稳定操作，提高精馏效率。回流比的大小对产品浓度、塔顶、塔釜浓度的影响：在其他条件不变的情况下，回流比增加，塔顶浓度增加，塔釜浓度减小。

22. 相对挥发度：溶液中易挥发组分的挥发度与难挥发的组分挥发度之比。相对挥发度越大越易分离的原因：相对挥发度越大，液体组分间的沸点和蒸汽压也就相差越大，越有利于精馏分离。

23. 工业生产中采用吸收操作的目的是：①分离混合气体以回收所需的组分；②除去有害组分以净化气体；③制备某种气体的溶液；④工业废气的治理。

化工原理实验
