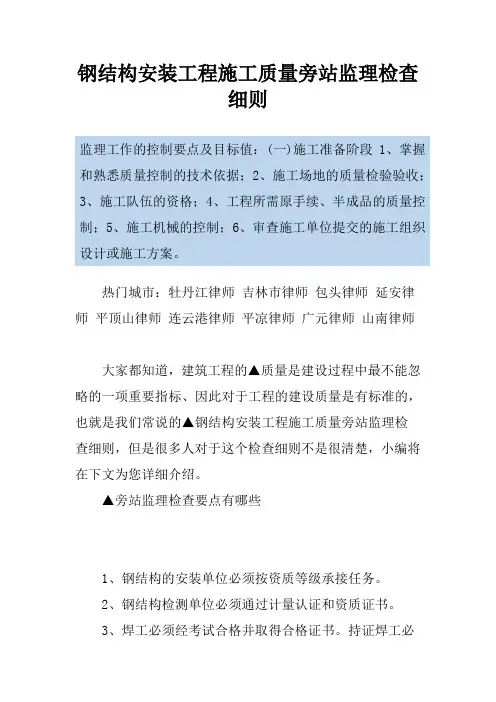

(四)旁站监理检查要点：
1.钢结构的安装单位必须按资质等级承接任务。
2.钢结构检测单位必须通过计量认证和资质证书。
3.焊工必须经考试合格并取得合格证书。持证焊工必须在其考试合格项及其认可范围内施焊。
检查数量：全数检查。
检查方法：检查焊工合格证及其认可范围、有效期
4.钢结构工程原材料
(1)、钢材、钢铸件的品种、规格、性能等应符合现行国家产品标准和设计要求。进口钢材产品的质量应符合设计和合同规定标准的要求。
检查数量：全数检查。
检验方法：检查质量合格证明文件、中文标志及检验报告等。
(2)、焊接球及制造焊接球所采用的原材料，其品种、规格、性能等应符合现行国家产品标准和设计要求。
(3)、螺栓球及制造螺栓球节点所采用的原材料，其品种、规格、性能等应符合现行国家产品标准和设计要求。
(4)、封板、锥头和套筒及制造封板、锥头和套筒所采用的原材料，其品种、规格、性能等应符合现行国家产品标准和设计要求。
(5)、网架杆件可采用普通型钢和薄壁型钢。管材可采用高频电焊钢管或无缝钢管；当有条件时应采用薄壁管形截面。杆件的钢材应按国家标准《钢结构设计规范》
(6)、用于承重结构的冷弯薄壁型钢、轻型热轧型钢和钢板，应采用现行国家标准《碳素结构钢技》GB/T1700规定的Q235和《低合金高强度结构钢》GB/T1591规定的(16Mn)钢材。当有可靠根据时，亦可采用其他牌号的钢材。
5.钢结构所采用的连接材料：
(1)*焊接材料的品种、规格、性能等应符合现行国家产品标准和设计要求。
检查数量：全数检查。
检验方法：检查焊接材料的质量合格证明文件、中文标志及检验报告等
(2)*焊接采用的焊条、焊丝和焊剂,应与主体金属强度相适应。当不同强度的钢材连接时,可采用与低强度钢材相适应的焊接材料。
(3)焊条、焊剂和粉芯焊丝在使用前，必须按产品说明书及有关工艺文件规定的烘干时间和温度进行烘干,低氢型焊条经烘干后必须放入保温筒内,随用随取。
(4)焊条外观不应有药皮脱落、焊芯生锈等缺陷；焊剂不应受潮结块。
(5)*钢结构连接用高强度大六角头螺栓连接副、扭剪型高强度螺栓连接副、钢网架用高强度螺栓、普通螺栓、铆钉、自攻钉、拉铆钉、射钉、锚栓（机械型和化学试剂型）、地脚锚栓等紧固标准件及螺母、垫圈等标准配件，其品种、规格、性能等应符合现行国家产品标准和设计要求。高强度大六角头螺栓连接副和扭剪型高强度螺栓连接副出厂时应分别随箱带有扭矩系数和紧固轴力（预拉力）的检验报告。
检查数量：全数检查。
检验方法：检查产品的质量合格证明文件、中文标志及检验报告等
(6)高强度大六角头螺栓连接副应检验其扭矩系数，其检验结果应符合规范的规定。
(7)扭剪型高强度螺栓连接副应检验预拉力，其检验结果应符合规范的规定。
(8)对建筑结构安全等级为一级，跨度40m及以上的螺栓球节点钢网架结构，其连接高强度螺栓应进行表面硬度试验，对8.8级的高强度螺栓其硬度应为HRC21～29；10.9级高强度螺栓其硬度应为HRC32～36，且不得有裂纹或损伤。
(9)对建筑结构的安全等级为一级,跨度4Om及以上的公共建筑网架结构,且设计有要求时，应按下列项目进行节点承载力试验，其结果应符合以下规定：
a、焊接球节点应按设计指定规格的球及其匹配的钢管焊接成试件，进行
轴心拉、压承受力试验，其试验破坏荷载值大于或等于1.6倍设计承受力
为合格；
b、螺栓球节点应按设计指定的球最大螺栓孔螺纹进行抗拉强度保证荷载
试验，当达到螺栓的设计承载力时，螺孔、螺纹及封板仍完好无损为合
格。
6.钢结构焊接应符合以下要求:
(1)焊缝表面不得有裂纹、焊瘤等缺陷。一级、二级焊缝不得有表面气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷。且一级焊缝不得有咬边、未焊满、根部收缩等缺陷。
(2)施工单位对其首次采用的钢材、焊接材料、焊接方法、焊后热处理等,应进行焊接工艺评定,并应根据评定报告确定焊接工艺。
(3)T型接头、十字接头、角接接头等要求熔透的对接和角对接组合焊缝，其焊脚尺寸不应小于t/4（t为板厚）；设计有疲劳验算要求的吊车梁或类似构件的上翼缘连接焊缝的焊脚尺寸为t/2，且不应大于10mm。焊脚尺寸的允许偏差为0～4mm。
(4)对于需要进行焊前预热或焊后热处理的焊缝，其预热温度或后热温度应符合国家现行有关标准的规定或通过工艺试验确定。预热区在焊道两侧，每侧宽度均应大于焊件厚度的1.5倍以上，且不应小于100mm；后热处理应在焊后立即进行，保温时间应根据板厚按每25mm板厚1h确定。
(5)焊成凹形的角焊缝,焊缝金属与母材间应平缓过渡;加工成凹形的角焊缝,不得在其表面留下切痕。
(6)*设计要求全焊透的一、二级焊缝应采用超声波探伤进行内部缺陷的检验，超声波探伤不能对缺陷作出判断时，应采用射线探伤，其内部缺陷分级及探伤方法应符合现行国家标准《钢焊缝手工超声波探伤方法和探伤结果分级法》GB 11345或《钢熔化焊对接接头射线照相和质量分级》GB 3323的规定。
焊接球节点网架焊缝、螺栓球节点网架焊缝及圆管T、K、Y形节点相关线焊缝，其内部缺陷分级及探伤方法应分别符合国家现行标准《焊接球节点钢网架焊缝超声波探伤方法及质量分级法》
JBJ/T3034.1、《螺栓球节点钢网架焊缝超声波探伤方法及质量分级法》JBJ/T 3034.2、《建筑钢结构焊接技术规程》JGJ 81的规定。一、二级焊缝质量等级及缺陷分级应符合表5.2.4的规定。
检查数量：全数检查。
检验方法：检查超声波或射线探伤记录。
表5.2.4 一、二级焊缝质量等级及缺陷分级
(7)焊缝观感应达到：外形均匀、成型较好，焊道与焊道、焊道与基本金属间过度较平滑，焊渣和飞溅物基本清除干净。
(8)*冷弯薄壁型钢结构的焊接应符合下列要求:
一、焊接前应熟悉冷弯薄壁型钢的特点和焊接工艺所规定的焊接方法、焊接
程序和技术措施,根据试验确定具体焊接参数,保证焊接质量;
二、焊接前应将焊接部位的铁锈、污垢、积水等清除干净,焊条应进行烘干处理;
三、型钢对接焊接或沿截面围焊时,不得在同一位置起弧灭弧,而应盖过起弧
处一段距离后方能灭弧,也不得在钢材的非焊接部位和焊缝端部起弧或灭弧;
四、构件所有焊缝的弧坑必须填满,钢材上不得有肉眼可见的咬肉。
五、必须清除焊缝表面的熔渣;
六、焊接成型的型钢,焊接前应采取反变形措施,以减少焊接变形;
七、对接焊缝施焊时,必须根据具体情况采用适宜的焊接措施(如预留空隙、
垫衬板单面焊及双面焊等方法),以保证焊透;
八、电阻点焊的各项工艺参数(如通电时间、焊接电流、电极压力等)的选择
应保证焊点抗剪强度试验合格,在施焊过程中,各项参数均应保持相对稳定,
焊件接触面应紧密贴合.
7.钢结构高强螺栓连接应符合以下要求:
(1)高强度螺栓应自由穿入螺栓孔.高强度螺栓孔不应采用气割扩孔,扩孔数量应征得设计同意,扩孔后的孔径不应超过 1.2d(d为螺栓直径)。
(2)*钢结构制作和安装单位应按规范的规定分别进行高强度螺栓连接摩擦面的抗滑移系数试验和复验，现场处理的构件摩擦面应单独进行摩擦面抗滑移系数试验，其结果应符合设计要求。
检查数量：见本规范附录B。
检验方法：检查摩擦面抗滑移系数试验报告和复验报告。
(3)高强度大六角头螺栓连接副终拧完成1h后、48h内应进行终拧扭矩检查 ,检查结果应符合规范规定。
(4)扭剪型高强度螺栓连接副终拧后，除因构造原因无法使用专用扳手终拧掉梅花头者外，未在终拧中拧掉梅花头的螺栓数不应大于该节点螺栓数的5%。对所有
梅花头未拧掉的扭剪型高强度螺栓连接副应采用扭矩法或转角法进行终拧并作标记，且按GB 50205-2001第6.3.2条的规定进行终拧扭矩检查。
(5)螺栓球节点网架总拼完成后，高强度螺栓与球节点应紧固连接，高强度螺栓终拧入螺栓球内的螺纹长度不应小于1.0d（d为螺栓直径），连接处不应出现有间隙、松动等未拧紧情况。
8.钢结构的安装应符合下列规定:
(1)柱的地脚螺栓位置应符合设计文件或有关标准的要求,并应有保护螺的措施。
(2)采用座浆垫板时，座浆垫板的允许偏差应符合表10.2.3的规定。
表10.2.3 座浆垫板的允许偏差（mm）
(3)高层钢结构底层柱的地脚螺栓螺母止退可采取双螺母,或用电焊将螺母焊牢。
(4)建筑物的定位轴线、基础轴线和标高、地脚螺栓的规格和位置、地脚螺栓（锚固）紧固应符合设计要求。
(5)*基础顶面直接作为柱的支承面和基础顶面预埋钢板或支座作为柱的支承面时,其支承面、地脚螺栓(锚栓)位置的允许偏差应符合表10.2.2的规定。
表10.2.2 支撑面、地脚螺栓（锚栓）的允许偏差（mm）
(6)钢结构主要构件安装就位后,应立即进行校正、固定。当天安装的钢构件应形成稳定的空间体系。
(7)安装时,必须控制屋面、楼面、平台等的施工荷载,施工荷载和冰雪荷载等严禁超过梁、桁架、楼面板、屋面板、平台铺板等的承载能力。
(8)吊车梁或直接承受动力荷载的梁其受拉翼缘、吊车桁架或直接承受动力荷载的桁架其受拉弦杆上不得焊接悬挂物和卡具等。
(9)钢屋（托）架、桁架、主梁、次梁及受压杆件的垂直度和侧向弯曲矢高的允许偏差应符合表10.3.3的规定。
表10.3.3 钢屋（托）架、桁架、主梁、次梁及受压杆件的垂直度
和侧向弯曲矢高的允许偏差（mm）
(10)单节柱的安装垂直度允许偏差为h/1000，且不应大于10.0。
(11)*吊车梁和吊车行架不应下挠。
检查数量：全数检查。
检验方法：构件直立，在两端支承后，用水准仪和钢尺检查。
(12)*主体结构的整体垂直度和整体平面弯曲的允许偏差应符合规定。
检查数量：对主要立面全部检查。对每个所检查的立面，除两列角柱外，尚应至少选取一列中间柱。
检验方法：采用经纬仪、全站仪等测量。
表10.3.4、11.3.5 整体垂直度和整体平面弯曲的允许偏差(mm)
(13)*下列钢构件的挠度不应超过表3.3.2中所列的允许值。
受弯构件的允许挠度表3.3.2
注：L为受弯构件的跨度（对悬臂梁和伸臂梁为悬伸长度的2倍）。
(14)*(冷弯薄壁型钢结构)构件进行组装和工地拼装时应符合下列要求:
一、组装平台和拼装平台的模胎应测平,并加以固定,使构件重心线在同一水
平面上,其误差不得大于3mm;
二、应按施工图严格控制几何尺寸,结构的工作线与杆件的重心线(或螺栓中
心线)应交汇于节点中心,两者的误差不得大于3mm
三、杆件应防止弯扭,拼装时其表面中心线的偏差不得大于3mm;
四、杆件搭接和对接时的错缝或错位均不得大于0.5mm;
五、临时点焊的位置应在焊缝部位内,不得将钢材烧穿,所用焊条应与正式焊接用的焊条相同；
六、构件之间连接孔中心线的位置的误差不得大于2mm；
七、高强螺栓孔应采用钻成孔,孔径应略大于螺栓公称直径,两者的差值不得
大于1.5mm。
(15)*冷弯薄壁型钢结构的安装应符合下列要求:
一、结构吊装前应检查和校核构件相互之间的关系尺寸,标高和构件本身安装
孔的关系尺寸,并检查构件的局部变形,以便发现问题,在地面预先矫正或妥善解决;
二、结构吊装时,应采取适当措施,防止产生过大的弯扭变形,并应垫好绳扣与
构件的接触部位,以免损伤构件;
三、已安装就位的冷弯薄壁型钢构件不得在主要受力部位加焊其他物件;
四、安装屋面前应采取措施保证拉条拉紧和檩条的正确位置,檩条的扭角不
得大于3o。
五、安装压型钢板屋面时,应采取有效措施将施工荷载分布至较大面积,以免
施工集中荷载造成腹板局部压屈。
9.钢网架结构尚应符合以下要求:
(1)*焊接节点网架所有焊缝均须进行外观检查,并作出记录。对大、中跨度钢管网架的拉杆与球的对
接焊缝应作无损伤检验,其抽样数不少于焊口总数的20%,取样部位由设计单位与施工单位协商确定,质量标准应符合二级焊缝的要求。
(2)*交工验收时,应检查网架的纵横向边长偏差,支承点的中心偏移和高度偏
差。纵横向边长偏差允许值应为长度的1/2000,且不应大于3Omm;中心偏移允许值应为网架跨度的1/3000,且不应大于3Omm;高度偏差允许值:对周边支承的网架相邻点之间,应为相邻支座间距的1/400,且不应大于15mm,最高与最低点之间,应为3Omm;对多点支承的网架,应为相邻支座间距离的1/800,且不应大于3Omm。
(3)*施工完成后,应测量网架的挠度值(包括网架自重的挠度及屋面工程完成后的挠度),所测的挠度平均值,不应大于设计值的15%,实测的挠度曲线应存档。网架的挠度观测点:对小跨度,设在下弦中央一点,对大中跨度,可设五点,下弦中央一点,两向下弦跨度四等分点处各二点,对三向网架应测量每向跨度三个四等分点处的挠度。
(4)*钢网架结构总拼完成后及屋面工程完成后应分别测量其挠度值，且所测的
挠度值不应超过相应设计值的1.15倍。
检查数量：跨度24m及以下钢网架结构测量下弦中央一点；跨度24m以上钢网架结构测量下弦中央一点及各下弦跨度的四等分点。
检验方法：用钢尺和水准仪实测。
10.门式刚架轻型房屋钢结构尚应符合下列要求:
(1)檩条每端螺栓数应为两个,隅撑每端螺栓数可为一个。
(2)构件悬吊应选择好吊点,构件捆绑和悬吊部位,应采取防止构件局部变形和损坏的措施。
(3)不得利用已安装就位的构件起吊其他重物,不得在主要受力部位焊其他物件。
(4)门式刚架轻型房屋钢结构的安装允许偏差，可按现行国家标准《钢结构工程施工及验收规范》GB50205的有关规定执行。
