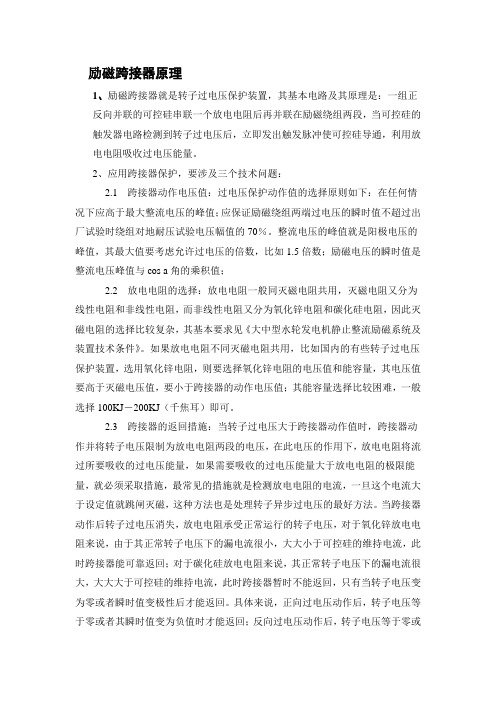

励磁跨接器原理1、励磁跨接器就是转子过电压保护装置,其基本电路及其原理是:一组正反向并联的可控硅串联一个放电电阻后再并联在励磁绕组两段,当可控硅的触发器电路检测到转子过电压后,立即发出触发脉冲使可控硅导通,利用放电电阻吸收过电压能量。
2、应用跨接器保护,要涉及三个技术问题:2.1 跨接器动作电压值:过电压保护动作值的选择原则如下:在任何情况下应高于最大整流电压的峰值;应保证励磁绕组两端过电压的瞬时值不超过出厂试验时绕组对地耐压试验电压幅值的70%。
整流电压的峰值就是阳极电压的峰值,其最大值要考虑允许过电压的倍数,比如1.5倍数;励磁电压的瞬时值是整流电压峰值与cos a角的乘积值;2.2 放电电阻的选择:放电电阻一般同灭磁电阻共用,灭磁电阻又分为线性电阻和非线性电阻,而非线性电阻又分为氧化锌电阻和碳化硅电阻,因此灭磁电阻的选择比较复杂,其基本要求见《大中型水轮发电机静止整流励磁系统及装置技术条件》。
如果放电电阻不同灭磁电阻共用,比如国内的有些转子过电压保护装置,选用氧化锌电阻,则要选择氧化锌电阻的电压值和能容量,其电压值要高于灭磁电压值,要小于跨接器的动作电压值;其能容量选择比较困难,一般选择100KJ-200KJ(千焦耳)即可。
2.3 跨接器的返回措施:当转子过电压大于跨接器动作值时,跨接器动作并将转子电压限制为放电电阻两段的电压,在此电压的作用下,放电电阻将流过所要吸收的过电压能量,如果需要吸收的过电压能量大于放电电阻的极限能量,就必须采取措施,最常见的措施就是检测放电电阻的电流,一旦这个电流大于设定值就跳闸灭磁,这种方法也是处理转子异步过电压的最好方法。
当跨接器动作后转子过电压消失,放电电阻承受正常运行的转子电压,对于氧化锌放电电阻来说,由于其正常转子电压下的漏电流很小,大大小于可控硅的维持电流,此时跨接器能可靠返回;对于碳化硅放电电阻来说,其正常转子电压下的漏电流很大,大大大于可控硅的维持电流,此时跨接器暂时不能返回,只有当转子电压变为零或者瞬时值变极性后才能返回。
励磁系统的工作原理
励磁系统是指在发电机、变压器等电力设备中用来产生磁场的装置,其工作原理主要包括激励磁场的产生、磁通闭合和磁场稳定等过程。
励磁系统通常采用电磁铁或永磁体作为磁场的产生源。
以电磁铁为例,当电流通过线圈时,会在线圈的周围产生磁场。
这个磁场可以通过磁铁的磁性材料集中到一起,形成一个相对强大的磁场。
为了实现励磁系统的工作,首先需要通过一定的控制电路将电流引入到励磁线圈中。
当电流通过线圈时,会在线圈的磁心中产生磁场。
励磁线圈通常会放置在发电机或变压器的定子上,以便产生一个稳定的磁场。
在励磁系统中,磁场的闭合是至关重要的。
通过将励磁线圈的两端连接起来,形成一个闭合的回路,磁场就可以在回路中流动,从而保证磁力的连续存在。
同时,闭合回路还可以提供给励磁线圈所需的电能,使其能够持续地产生磁场。
在励磁系统中,还需要保持磁场的稳定性,以确保电力设备的正常运行。
为了达到这个目的,常常会在励磁系统中添加稳定磁场的装置,如稳定魔环等。
稳定魔环可以通过反馈机制调节励磁系统中的电流,使得磁场保持在一个稳定的水平,从而使电力设备的输出也能保持稳定。
综上所述,励磁系统的工作原理包括磁场的产生、磁通闭合和
磁场稳定等过程。
通过控制电流的引入和闭合回路的构建,励磁系统可以产生一个稳定的磁场,为电力设备的正常运行提供必要的磁力支持。

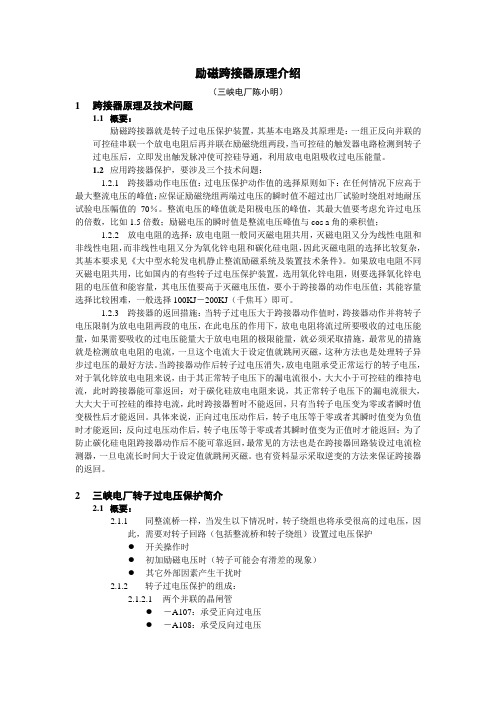

励磁跨接器原理介绍(三峡电厂陈小明)1跨接器原理及技术问题1.1概要:励磁跨接器就是转子过电压保护装置,其基本电路及其原理是:一组正反向并联的可控硅串联一个放电电阻后再并联在励磁绕组两段,当可控硅的触发器电路检测到转子过电压后,立即发出触发脉冲使可控硅导通,利用放电电阻吸收过电压能量。
