1、按我国部颁规范规定，三相交流母线，A相涂黄色、B相涂绿色、C相涂红色，中线不
接地时涂紫色，中性线接地时涂黑色。在直流母线中，正极线涂褐色，负极涂蓝色
2、欧姆定理：在同一电路中，导体中的电流跟导体两端的电压成正比，跟导体的电阻阻值
成反比，这就是欧姆定律，基本公式是I=U/R。
3、电荷的性质答：电荷之间存在着相互作用力，同性电荷相互排斥，异性电荷相互吸引。
4、什么叫有功，什么叫无功？答：在交流电能的输、用过程中，用于转换成非电、磁形式
（如光、热、机械能等）的那部分能量叫有功。用于电路内电、磁场交换的那部分能量叫无功。
5、高压设备巡视的注意事项答：
○1巡视高压设备时，不得进行其他工作，不得移开或越过遮栏。
○2雷雨天气时，应穿绝缘靴，并不得接近避雷器和避雷针
③高压设备发生接地时，室内不得接近故障 4m以内，室外不得接近8m以内，
进入范围必须穿绝缘靴，接触设备外壳，构架时，应戴绝缘手套。
④进出高压室，必须将门锁好。
6、变压器运行中遇哪些情况应立即停运？
答：①内部声音很大，不均匀，有爆裂声
②在正常负荷及冷却条件下，温度不正常不断不升
③油枕、防爆管喷油
④严重漏油，使油位低于油位计的指示限度，看不见油
⑤油色改变过甚，油内出现碳质
⑥套管严重破损，放油
7、用隔离开关进行哪些操作？
答：①与开关配合进行倒闸操作②拉合无故障的电压PT和避雷器③接通和切断无阻抗的并联支路
8、高压断路器的作用
答：①正常运行时，接通或断开电路的空载电流和负荷电流。②当电气设备，线路故障时，高压断路器与保护装置相配合，迅速自动能切除故障电流。
9、防止误操作的“五防”答：
○1防止误拉，合断路器
②防止带负荷误拉、合隔离开关
③防止带电合接地隔离开关
④防止带接地线合闸
⑤防止误入带电间隔
10、直流系统的作用
答：为控制、信号、继电保护，自动装置及事故照明等提供可靠的直流电流，它还为操作提供可靠的操作电流。
10、为什么要进行运行分析？
11、答：运行分析主要是对发供电设备的运行状况，安全运行，经济运行，运行管理进行综
合或专题分析，通过分析可摸索出运行规律，找出薄弱环节，有针对性地制定防范措施。
13、油开关运行操作注意事项？
答：①在操作开关的远方控制开关时，不要用力过猛，以防损坏开关，也不得返还太快，以防机构未合上；②禁止运行中手动慢分、合开关；③在开关操作后应检查有关信号灯及测量仪表指示，以判断开关动作的正确性，但不得以此未依据来证明开关的实际位置，应到现场检查机械位置指示器，才能确定实际分合闸位置。
14、6KV、35KV油开关各断开几次故障电流后应停用检查？答：6KV四次，35KV开关三次。
15、准同期并列的优、缺点? 答:优点:没有冲击电流对电力系统没有影响; 缺点:因某种原因造
成非同期并列时,冲击电流很大,三相短路电流还大一倍,且并列超前时间不宜掌握
16、什么叫强送电？哪些情况可以进行强送电？
答：不论跳闸设备有无故障，立即汽强行合闸送电的操作叫强送电。
1、投入自动重合闸装置的送电线路，跳闸后而未重合者。
2、投入备用电源自动投入装
置的厂用工作电源，跳闸后备用电源未投入者。3、误碰、误拉及无任何故障象征而跳闸的断路器，并确知对人身或设备安全无威胁者。
17、安全组织措施: 工作票，工作许可、监护、间断、转移和终结等
18、安全技术措施：停电、验电、装设接地线、悬挂标识牌、装设遮拦。
19、线路停送电倒闸的操作顺序：停电：断路器-----负荷侧隔离开关----母线侧隔离开关
四、简答题
（一）电气部分
93. 运行中在发电机集电环上工作应哪些注意事项？
（1）应穿绝缘鞋或站在绝缘垫上；
（2）使用绝缘良好的工具并采取防止短路及接地的措施；
（3）严禁同时触碰两个不同极的带电部分；
（4）穿工作服，把上衣扎在裤子里并扎紧袖口，女同志还应将辫子或长发卷在帽子里；
（5）禁止戴绝缘手套。
94. 运行中发电机滑环冒火时应如何处理？
（1）检查电刷牌号，必须使用制造厂家指定的或经过试验适用的同一牌号的电刷；
（2）用弹簧秤检查电刷压力，并进行调整。各电刷压力应均匀，其差别不应超过10％；
（3）更换磨得过短，不能保持所需压力的电刷；
（4）电刷接触面不洁时，用干净帆布擦去或用电工刀刮去电刷接触面的污垢；
（5）电刷和刷辫、刷辫和刷架间的连接松动时，应检查连接处的接触程度，设法紧固；
（6）检查电刷在刷盒内能否上下自如地活动，更换摇摆和卡涩的电刷；
（6）用直流卡钳检测电刷电流分布情况。对负荷过重、过轻的电刷及时调整处理，重点是使电刷压力均匀、位置对准集电环（滑环）圆周的法线方向、更换发热磨损的电刷。
95. 对发电机内氢气品质的要求是什么？
（1）氢气纯度大于96%；
（2）含氧量小于1.2%；
（3）氢气的露点温度在-25℃～0℃之间（在线）。
97. 发电机运行特性曲线（P-Q曲线）四个限制条件是什么？
根据发电机运行特性曲线（P-Q曲线），在稳态条件下，发电机的稳态运行范围受下列四个条件限制：
（1）原动机输出功率的极限的限制，即原动机的额定功率一般要稍大于或等于发电机的额定功率；
（2）发电机的额定视在功率的限制，即由定子发热决定的容许范围；
（3）发电机的磁场和励磁机的最大励磁电流的限制，通常由转子发热决定；
（4）进相运行时的稳定度，即发电机的有功功率输出受到静态稳定条件的限制。
98. 电力系统对继电保护装置的基本要求是什么？
（1）快速性。要求继电保护装置的动作尽量快，以提高系统并列运行的稳定性，减轻故障设备的损坏，加速非故障设备恢复正常运行；
（2）可靠性。要求继电保护装置随时保持完整、灵活状态。不应发生误动或拒动；
（3）选择性。要求继电保护装置动作时，跳开具故障点最近的断路器，使停电范围尽可能缩小；
（4）灵敏性。要求继电保护装置在其保护范围内发生故障时，应灵敏地动作。
99. 发电机气体置换合格的标准是什么？
（1）二氧化碳置换空气：发电机内二氧化碳含量大于85%合格；
（2）氢气置换二氧化碳：发电机内氢气纯度大于96%，含氧量小于1.2%合格；
（3）二氧化碳置换氢气：发电机内二氧化碳含量大于95%合格；
（4）空气置换二氧化碳：发电机内空气的含量超过90%合格。
100. 在什么情况下容易产生操作过电压？
（1）切合电容器或空载长线路；
（2）断开空载变压器、电抗器、消弧线圈及同步发电机；
（3）在中性点不接地系统中，一相接地后产生间歇性电弧引起过电压；
101. 哪些情况可能造成发电机转子绕组一点接地、如何处理？
下列部位容易损坏，造成发电机转子一点接地：
（1）发电机滑环处绝缘损坏；
（2）发电机转子槽口、引出线绝缘损坏；
（3）转子绕组严重变形；
（4）转子绕组端部严重脏污。
处理方法；
（1）当“发电机转子一点接地”信号发出时，确认信号无误后，立即投入转子两接地保护；
（2）对励磁系统全面检查。如果查出转子引出线有明显的接地点，应设法消除，消除后如接地信号消失，则退出转子两点接地保护，恢复正常运行；
（3）如果检查励磁系统外部没有明显的接地点，且系稳定性的金属性接地，应申请停机，尽快安排处理。102. 机组运行中，一台6KV负荷开关单相断不开，如何处理？
（1）6KV负荷开关在操作中确认一相断不开时，应降低机组负荷，投油保持锅炉稳定燃烧；
（2）将该负荷开关所在的6KV母线上的负荷，能转移的，转到另一段母线母线带；不能转移的，安排停运。在转移负荷时，不能使6KV另一工作段过负荷；
（3）机、炉均单侧运行，负荷不宜超过50％。要调整好燃烧，保证各转机安全运转；
（4）将故障负荷所在的6KV备用电源开关由热备用转为冷备用；
（5）将故障负荷所在的6KV工作电源开关由运行转为冷备用；
（6）通知检修人员设法将故障开关拉出柜外，有检修人员对开关故障进行处理；
（7）将停运的6KV母线恢复运行；
（8）逐步恢复正常运行方式，增加机组负荷，退油。
106. 切换并列运行的主变压器的中性点接地刀闸如何操作？
大电流接地系统中，主变压器中性点接地刀闸的切换原则是保障电网不失去接地点，即采取先合后断的方法：
（1）合上备用接地点刀闸；
（2）拉开工作接地点刀闸；
（3）将零序保护切换到中性点接地的变压器上去。
107. 电气设备有几种状态？分别是什么？
电气设备一般有四种状态。分别是：即运行状态、热备用状态、冷备用状态、检修状态。
108. 什么是电气设备的运行状态？
电气设备的刀闸及开关均在合入位置，设备带电运行，相应保护投入运行。
109. 什么是电气设备的热备用状态？
电气设备的刀闸在合入位置，开关在断开位置，相应保护投入运行。
110. “防误闭锁装置”应该能实现哪5种防误功能？
（1）防止误分及误合断路器；
（2）防止带负荷拉、合隔离开关；
（3）防止带地线挂（合）接地线（接地开关）；
（4）防止带地线（接地开关）合断路器（隔离开关）；
（5）防止误入带电间隔。
111. 6KV小车开关是如何防止带负荷拉、合刀闸的？
（1）送电时，如果小车开关在合闸状态，则由于开关限位杆的作用根本推不进开关柜内，可以有效防止开关在合闸状态下推到工作位置造成带负荷合刀闸；
（2）小车开关在由柜外向工作位置送进途中，由于限位连杆在抬起状态，切断了合闸回路，所以即使有合闸命令，开关也不会合闸而造成带负荷合刀闸；
（3）停电时，如果开关仍在合闸状态，则只要抬起开关的限位连杆，开关跳闸回路接通使开关跳闸，这样可以防止带负荷拉刀闸。
112. 什么是手车开关的运行状态？
手车开关本体在“工作”位置，开关处于合闸状态，二次插头插好，开关操作电源、合闸电源均已投入，相应保护投入运行。
113. 常用开关的灭弧介质有哪几种？
（1）真空；
（2）空气；
（3）六氟化硫气体；
（4）绝缘油。
117. 发电机振荡的现象是什么？
发电机发生振荡时，会产生下列现象：
（1）发电机及系统联络线电流表指针大幅度摆动，且超过正常值；
（2）发电机和母线上电压表指针周期性摆动，照明灯忽明忽暗；
（3）发电机及系统联络线有功、无功功率表指针大幅度摆动；
（4）发电机转子电流表在正常运行数值附近大幅度摆动；
（5）发电机频率和转速忽上忽下，发电机发出有节奏的轰鸣声，并与上述表计摆动合拍；
（6）发电机强行励磁有可能断续动作。
118. 主变压器分接开关由3档调至4档，对发电机的无功有什么影响？
主变压器的分接开关由3档调至4档，主变压器的变比减小，如果主变高压侧的系统电压认为不变，则主变低压侧即发电机出口电压相应升高，自动励磁系统为了保证发电机电压在额定值，将减小励磁以降低电压，发电机所带无功将减小。
119. 励磁调节器运行时，手动调整发电机无功负荷时应注意什么？
（1）增加无功负荷时，应注意发电机转子电流和定子电流不能超过额定值，既不要使发电机功率因数过低。否则无功功率送出大多，使系统损耗增加，同时励磁电流过大也将是转子过热。
（2）降低无功负荷时，应注意不要使发电机功率因数过高或进相，从而引起稳定问题。
120. 在直流电路中，电感的感抗和电容的容抗各是多少？
在直流电路中，由于电流的频率等于零，即，所以电感线圈的感抗，相当于短路；电容器的容抗，相当于开路。
122. 提发电机的功率因数对发电机的运行有什么影响？
发电机的功率因数提高后，根据功角特性，发电机的工作点将提高，发电机的静态稳定储备减少，发电机的稳定性降低。因此，在运行中不要使发电机的功率因数过高。
125. 发电机发生非同期并列有什么危害？
发电机的非同期并列，将会产生很大的冲击电流，它对发电机及与其三相串联的主变压器、断路器等电气设备破坏极大，严重时将烧毁发电机绕组，使端部变形。如果一台大型发电机发生此类事故，则该机与系统间将产生功率振荡，影响系统的稳定运行。
126. 发电机的短路试验目的何在？短路试验条件是什么？
新安装或大修后，发电机应作短路试验，其目的是测量发电机的线圈损耗即测量铜损。
发电机在进行短路试验前，必须满足下列条件：
（1）发电机定子冷却水正常投入；
（2）发电机内氢压达额定值、氢气冷却水正常投入；
（3）发电机出口用专用的短路排短路；
（4）励磁系统能保证缓慢、均匀从零起升压。
128. 380V不接地系统发生单相接地后的现象及对设备的影响？
380V不接地系统发生单相接地后的现象：
（1）声音报警；
（2）“380V母线接地”光字牌亮；
（3）就地检查，接地相对地电压为0，另外两相对地电压升为380V；
对设备的影响：
（1）单相接地后，不影响电源的对称性，对母线上设备的运转不影响；
（2）非接地相对地电压升高为线电压，对设备绝缘可能造成一定危害；
（3）设备的中性点电位升高至相电压值，对其绝缘可能造成一定危害。
130. 变压器运行中电压过高有什么危害？
运行中的变压器其电压不得超过运行分接头电压的105%，电压过高会造成励磁电流增大，而铁芯损耗增大，铁芯过热，影响变压器正常运行，缩短变压器使用寿命。电压过高会使变压器绝缘损耗增大，有可能直接破坏匝间绝缘或主绝缘，造成变压器绝缘损坏
132. 什么叫UPS系统？有几路电源？分别取至哪里？
交流不间断供电电源系统就叫UPS系统。
一般UPS系统输入有三路电源：
（1）工作电源：取自厂用低压母线；
（2）直流电源：取自直流220V母线；
（3）旁路电源：取自保安电源母线。
135. 发变组的非电量保护有哪些？
（1）主变、高厂变瓦斯保护；
（2）发电机断水保护；
（3）主变温度高保护；
（4）主变冷却器全停保护等。
137. 分裂变压器有何优点？
（1）限制短路电流作用明显。
（2）当分裂变压器当一个支路发生故障时，另一支路的电压降低很小。
（3）采用一台分裂变压器和达到同样要求而采用两台普通变压器相比，节省用地面积。
（四）安全综合部分
143. 控制直流母线为什么不能合环？
（1）直流母线电压过高时，长期带电的继电器、指示灯等容易烧坏；电压过低时，可能造成断路器及保护的不可靠动作。
144. 在电气设备上工作，保证安全的组织措施是什么？
（1）工作票制度；
（2）工作许可制度；
（3）工作监护制度；
（4）工作间断、转移和终结制度。
145. 在电气设备上工作，保证安全的技术措施是什么？
（1）停电；
（2）验电；
（3）装设接地线；
（4）悬挂标示牌和装设遮栏。
146. 遇有电气设备着火时应如何处理？
遇有电气设备着火时，应立即将有关设备的电源切断，然后进行救火。对带电设备应使用干式灭火器、二氧化碳灭火器等灭火，不得使用泡沫灭火器灭火。对注油设备应使用泡沫灭火器或干燥的砂子等灭火。发电厂和变电所控制室内应备有防毒面具，防毒面具要按规定使用并定期进行试验，使其经常处于良好状态。147. 安全生产违法行为行政处罚的种类有哪些？
（1）警告；
（2）罚款；
（3）没收违法所得；
（4）责令改正、责令限期改正、责令停止违法行为；
（5）责令停产停业整顿、责令停产停业、责令停止建设；
（6）拘留；
（7）关闭；
（8）吊销有关证照；
（9）安全生产法律、行政法规规定的其他行政处罚。
148. “四不放过”的具体内容是什么？
事故原因不清楚不放过；事故责任者和应受教育者没有受到教育不放过；事故责任人没有处理不放过；没有采取防范措施不放过。
154. 简述电气倒闸操作票操作流程。
接受操作预告-〉查对模拟系统图板，填写操作票-〉核对操作票-〉发布和接受操作任务-〉模拟操作-〉实际操作-〉复核-〉操作完成。
155. 恶性电气误操作是指那些操作？
3KV及以上系统带负荷误拉(合)隔离开关、带电挂(合)接地线(接地刀闸)、带接地线(接地刀闸)合断路器(隔离开关)。
160. 在事故调查过程中出现那些情况应该从严处理？
（1）违章指挥、违章作业、违反劳动纪律造成的事故；
（2）事故发生后隐瞒不报、谎报或在调查中弄虚作假、隐瞒真相的；
（3）阻挠或无正当理由拒绝事故调查；拒绝或阻挠提供有关情况和资料的。
五、论述题
（一）电气部分
57. 发电机解列后，6KV工作电源开关为什么要及时退出备用？
（1）防止万一有人误合该开关后，发电机将经高厂变，通过6KV工作电源开关、再通过启动变与系统并列，发电机很显然不符合并列条件，故将造成发电机非同期并列，对发电机造成很大的电流冲击。
（2）防止万一有人误合该开关后，则6KV厂用电经高厂变升压到发电机的额定电压，发电机将变成异步电动机全电压启动，巨大的启动电流（5～7倍额定电流）无异于短路，高厂变、启动变将承受短路电流的冲击，甚至造成其损坏。
（3）防止万一有人误合该开关后，将造成主变低压侧反送电，全电压的冲击，对主变来说也是极为不利的。（4）防止万一有人误合该开关后，巨大的电流将有可能使6KV开关开断不了而发生爆炸，损坏设备的同时将危及人身安全。
58. 为什么电流互感器在运行中其二次侧不允许开路？
电流互感器在运行中当一次电流为额定值时,由于二次电流产生的去磁磁通抵消大部分一次电流产生的激磁磁通，使其铁芯中的磁通密度仅为600到1000高斯。如果电流互感器运行中二次侧开路，则二次侧无电流，去磁磁通消失，铁芯中的磁通急剧增加，使铁芯马上严重饱和（磁通密度可高达14000 ～18000高斯），磁通随时间变化的曲线变为平顶波，当磁通曲线过零点时，其变化非常快，对应于该点的感应电势非常高（高达上万伏）。于是，电流互感器运行中二次侧开路就产生以下后果：
（1）产生很高的电压对设备和运行人员有很大危险。
（2）铁芯损耗增加，引起严重发热，有烧毁的可能性。
（3）在铁芯中产生剩磁，使电流互感器的误差增大。
所以，电流互感器运行中其二次侧严禁开路。
62. 试论述380V厂用电系统发生接地后，对于接线为三相五柱式接线PT二次侧电压如何变化？
380VPT二次侧B相接地，以母线C相接地为例，根据相量变化，可以推出PT二次侧各电压变化情况如下：
A相对地电压由相电压变为线电压（100V），B相对地电压由相电压变为线电压(100V)，C相对地电压变为0V；开口三角侧电压将变为倍线电压（173V）；AB之间的线电压仍为100V；BC之间的线电压仍为100V；AC之间的线电压仍为100V。
63. 发电机非全相运行处理原则步骤是什么？
（1）发电机并列时，发生非全相合闸，应立即调整发电机有功、无功负荷到零，将发电机与系统解列；如解列不掉，则应立即断开发电机所在母线上的所有开关（包括分段开关、母联开关及旁路开关）。
（2）发电机解列时，发生非全相分闸，应立即减发电机有功、无功负荷到零，立即断开发电机所在母线上的所有开关（包括分段开关、母联开关及旁路开关）。当某线路开关也断不开时，通知省调，令线路对侧断开其开关。
（3）当发生非全相运行时，灭磁开关已跳闸，若汽机主汽门已关闭，应立即断开发电机所在220KV母线上的所有开关（包括分段开关、母联开关及旁路开关）；若汽机主汽未关闭时，则应立即合上灭磁开关,再立即断开发电机所在220KV母线上的所有开关（包括分段开关、母联开关及旁路开关）。
（4）做好发电机定子电流和负序电流变化、非全相运行时间、保护动作情况、有关操作等项目的记录，以备事后对发电机的状况进行分析。
64. 对于主变为（Y /△—11）接线的发变组系统，发电机非全相运行有什么现象？
一般在发电机并网或解列时，易发生非全相运行，对于主变为（Y /△—11）接线的发变组回路，发生非全相运行时有如下现象：
（1）发电机出口开关两相断开，一相未断时，若主变中性点接地，则发电机三相电流中两相相等或近似相等，另一相电流为零或近似为零；若中性点不接地，则发电机三相电流为零或近似为零。
（2）发电机出口开关一相断开，两相未断开时，发电机三相电流中两相相等或近似相等，且仅为另一相电
流的一半左右。
（3）发电机负序电流表指示异常增大。
66. 运行中的电压互感器二次为什么不允许短路？
电压互感器二次电压与一次电压相比低得多，故二次侧匝数很少，内阻很小。正常运行中电压互感器二次侧负载阻抗较大，相当于开路运行，其中流过的电流很小。如果电压互感器二次侧短路，由于其内阻很小，将在二次线圈中产生很大的短路电流，极易烧坏电压互感器。所以电压互感器二次不允许短路。
67. 发电机低励、过励、过激磁限制的作用？
答：（1）低励限制：发电机低励运行期间，其定、转子间磁场联系减弱，发电机易失去静态稳定。为了确保一定的静态稳定裕度，励磁控制系统（AVR）在设计上均配置了低励限制回路，即当发电机一定的有功功率下，无功功率滞相低于某一值或进相大于某一值时，在AVR综合放大回路中输出一增加机端电压的调节信号，使励磁增加。
（2）过励限制：为了防止转子绕组过热而损坏，当其电流越过一定的值时，该限制起作用，通过AVR 综合放大回路输出一减小励磁的调节信号。
（3）过激磁限制：当发电机出口V/f值较高时，主变和发电机定子铁芯将过激磁，从而产生过热、损坏。为了避免这种现象的发生，当V/f超过整定值时，通过过激磁限制器向AVR综合放大回路输出一降低励磁的调节信号。
68. 发电机运行中失去励磁，对系统及发电机本身各有何影响？
答：发电机失磁对系统的影响：
（1）发电机失磁后，不但不能向系统送出无功功率而且还要向系统吸收无功功率，将造成系统电压下降和无功严重缺损，甚至导致系统稳定的破坏。
（2）为了供给失磁发电机无功功率，可能造成系统中其它发电机过电流。
发电机失磁对发电机自身的影响有：
（1）发电机失去励磁后，由送出无功功率变为吸收无功功率，且滑差越大，发电机的等效电抗越小，吸收的无功电流越大，致使失磁的定子绕组过电流。
（2）转子出现转差后，转子表面将感应出滑差频率电流，造成转子局部过热，这对大型发电机威胁最大。（3）异步运行时，转矩发生周期性变化，使定、转子及其基础不断受到异常的机械力矩的冲击，机组振动加剧，影响发电机的安全运行。
69. 反措中关于防止励磁系统故障引起发电机损坏的要求是什么？
（1）对有进相运行或长期高功率因数运行要求的发电机应进行专门的进相运行试验，按电网稳定运行的要求、发电机定子边段铁芯和结构件发热情况及厂用电压的要求来确定进相运行深度。进相运行的发电机励磁调节器应放自动档，低励限制器必须投入，并根据进相试验的结果进行整定，自动励磁调节器应定期校核。
（2）自动励磁调节器的过励限制和过励保护的定值应在制造厂给定的容许值内，并定期校验。
（3）励磁调节器的自动通道发生故障时应及时修复并投入运行。严禁发电机在手动励磁调节（含按发电机或交流励磁机的磁场电流的闭环调节）下长期运行。在手动励磁调节运行期间，在调节发电机的有功负荷时必须先适当调节发电机的无功负荷，以防止发电机失去静态稳定性。
（4）在电源电压偏差为＋10％～－15％、频率偏差为＋4％～－6％时，励磁控制系统及其继电器、开关等操作系统均能正常工作。
（5）在机组启动、停机和其它试验过程中，应有机组低转速时切断发电机励磁的措施。
70. 试论述提高电力系统动态稳定性的措施有哪些？
（1）快速切除短路故障和采用自动重合闸装置。
（2）对发电机实施强行励磁。
（3）电气制动和机械制动。
（4）变压器中性点经小阻抗接地
（5）快速关闭主汽门。
（6）设置开关站和采用强行串联电容补偿。
（7）选择合理的运行方式。
71. 何谓电气设备的倒闸操作？发电厂及电力系统倒闸操作的主要内容有哪些？
当电气设备由一种状态转换到另一种状态或改变系统的运行方式时，需要进行一系列操作，这种操作叫做电气设备的倒闸操作。倒闸操作主要有：
（1）电力变压器的停、送电操作。
（2）电力线路停、送电操作。
（3）发电机的启动、并列和解列操作。
（4）网络的合环与解环。
（5）母线接线方式的改变(即倒母线操作)。
（6）中性点接地方式的改变和消弧线圈的调整。
（7）继电保护和自动装置使用状态的改变。
（8）接地线的安装与拆除等。
72. 试论述恶性电气误操作中，哪种误操作对人身、设备的危害最大？
在恶性电气误操作事故中，带地线（接地开关）合断路器（隔离开关）对人身及设备的危害最大。
（1）发生带地线（接地开关）合断路器（隔离开关）时，特别是在电压等级比较高的系统中，断路器很有可能遮断不开巨大的短路电流，造成开关爆炸，严重损害设备。如果断路器（隔离开关）附近有人，也很有可能对人员造成严重伤害。
（2）巨大的短路电流的存在，将使电气设备各相之间产生强大的电动力，在电动力作用下，将有可能使各电气设备扭曲变形,严重损坏设备。
（3）巨大的短路电流的存在，将在很短的时间内产生巨大的热量，使电气设备在很短的时间内温度升得很高，损坏设备绝缘等。
73. 试论述水氢氢冷却发电机各部分是如何冷却的？
大型发电机大多采用水氢氢冷却方式。发电机各部分的冷却情况如下：
（1）定子绕组（包括定子线圈，定子引线，定子出线）水内冷。
（2）转子绕组氢内冷。转子槽内部分采用气隙取气铣孔斜流氢内冷；转子绕组端部采用纵横两路铣槽氢内冷。
（3）定子铁芯及结构件采用氢气表面冷却。
74. AVC的功能是什么，运行中有哪些限制条件？
AVC装置的功能是：（AVC）装置作为电网电压无功优化系统中分级控制的电压控制实现手段，是针对负荷波动和偶然事故造成的电压变化迅速动作来控制调节发电机励磁实现电厂侧的电压控制，保证向电网输送合格的电压和满足系统需求的无功。同时接受来自省调度通讯中心的上级电压控制命令和电压整定值，通过电压无功优化算法计算并输出以控制发电机励磁调节器的整定点来实现远方调度控制。运行中的限制条件为：
（1）发电机电压最高、最低限制；
（2）6KV厂用电压的限制；
（3）系统电压的限制；
（4）发电机功率因数的限制等。
75. 厂用电快切装置有几种切换方式？在备用切至工作状态时，备用电源开关发生拒分，如何处理？（1）正常情况下手动并联切换；
（2）事故情况下自动快速串联切换；
（3）事故情况下，备用电源同期捕捉及慢速切换；
在备用切至工作状态时，在工作电源开关合上后，如果备用电源开关拒绝分闸，应立即手动将备用电
源开关分闸一次。如果仍然断不开，检查确认工作电源开关无电流指示，备用电源开关确有指示后，手动将工作电源开关断开，避免两电源长时间并列运行。通知检修人员，迅速查明备用电源开关拒绝分闸原因，并作相应的处理。处理好后，再进行切换操作。
76. 试论述倒闸操作中应重点防止那些误操作事故？
50%以上的电气误操作事故发生在10KV及以下系统；另外,以下五种误操作，约占电气误操作事故的80%以上，其性质恶劣，后果严重，是我们日常防止误操作的重点：
（1）误拉、误合断路器或隔离开关。
（2）带负荷拉合隔离开关。
（3）带电挂地线或带电合接地刀闸。
（4）带地线合闸。
（5）非同期并列。
除以上5点外，防止操作人员高空坠落，误入带电间隔、误登带电架构、避免人身触电，也是倒闸操作中应注意的重点。
78. 试论述用摇表测量电气设备绝缘电阻的步骤?
（1）根据被测设备的电压等级，选用电压等级与之相适应的摇表。
（2）应由两个及以上人员进行测量操作。
（3）测量前，必须验明被测设备三相确无电压，也无突然来电的可能性。
（3）摇表的引线不能编织在一起。
（4）必要时，用一金属遮护环包在绝缘体表面经导线引至屏蔽端子，以消除泄漏电流的影响。
（5）测量前，要试验摇表良好；将其两根引线短接，然后慢慢一摇，表针指示为0表明表及良好。
（6）将摇表的一根引线接在可靠的接地点上，另一引线接在被测设备上（戴绝缘手套或用其它绝缘工具）。（7）一定要保持摇表的转速快速且均匀。
（8）当被测设备具有大的电容或电感存在时，要经过充分长的时间后，再读出摇表指示的绝缘值。≥1.3。（9）分别测完相对地绝缘后，必要时还要测量相间接通。
（10）当被测设备具有大的电容或电感存在时，在测完绝缘后，应对被测设备放电，防止静电伤人。（11）做好记录。
80. 试论述发电机紧急停机的条件是什么？
（1）发电机、励磁机内冒烟，着火或发电机内发生氢气爆炸。
（2）主变、高厂变严重故障，需要紧急停用。
（3）发电机密封油中断，且不能迅速恢复。
（4）发电机或主励磁机滑环发生强烈的环形火花，无法消除。
（5）发电机组发生强烈振动（大大超过规定允许值）。
（6）汽轮机跳闸而发电机主断路器并未跳闸。
（7）发生危及人身和设备安全的其它事故。
81. 试论述变压器紧急停运的条件是什么？
（1）变压器内部响声异常增大，很不正常，有明显放电声。
（2）变压器套管炸裂，闪络放电，引线端子熔化。
（3）变压器冒烟着火，防爆门喷油烟。
（4）在正常冷却条件下，变压器温度不断升高，并超高其温度极限值。
（5）变压器漏油严重，油位无法保持，已看不到油位。
（6）变压器发生故障危及安全，而有关保护装置拒动。
（7）变压器周围发生着火或爆炸，对变压器构成威胁。
（8）发生人身事故。
83. 变压器中性点运行方式改变时，对保护有何要求？为什么在装有接地刀闸的同时安装放电间隙？
变压器中性点运行方式改变时，反映主变中性点零序过流和中性点过电压的保护应当作相应改变：
（1）主变中性点接地刀闸合上后，应将主变零序过流保护投入，间隙过电压保护退出。
（2）主变中性点接地刀闸断开前，应先将间隙过电压保护投入，然后再断开主变中性点接地刀闸，退出主变零序过流保护。
主变采用分级绝缘，中性点附近绝缘比较薄弱，所以运行中必须防止中性点过电压。如果主变中性点接地刀闸合上运行，则强制性使中性点电位为0，不会出现过电压。但由于运行方式及保护装置的要求，有时需要主变中性点不接地运行，所以通常在主变中性点装有避雷器及与之并联的过电压放电保护间隙。避雷器对偶然出现的过电压，能起到很好的降低电压作用，但对于频繁出现过电压时，避雷器如果频繁动作，有可能使避雷器爆炸；放电间隙则当频繁出现高电压时，间隙击穿放电，然后又恢复，不会损坏，因此，必须安装放电间隙。
84. 变压器瓦斯动作后，如何根据气体判断故障性质？
变压器重瓦斯保护动作后，应尽快收集气体，化验分析。根据气体判断故障性质：
（1）无色、无味、不可燃：变压器无故障，仅只是内部有空气；
（2）白色或淡灰色，强烈臭味，可燃：绝缘材料损坏；
（3）微黄色，燃烧困难：木质材料损坏；
（4）淡灰色或黑色，可燃：变压器闪络放电引法绝缘油质变坏。
85. 为什么要求同步发电机在内部故障时能进行快速灭磁？
同步发电机发生内部短路故障时，虽然继电保护装置能迅速地把发电机与系统断开，但如果不能同时将励磁电流快速降低到接近零值，则由磁场电流产生的感应电势将继续向故障点提供故障电流电流，时间一长将会使故障扩大，造成发电机绕组甚至铁心严重受损。因此当发电机发生内部故障时，在继电保护动作快速切断主断路器的同时，还要求励磁系统能对发电机进行快速灭磁。
86. 什么情况下会闭锁线路开关重合闸信号？
答：出现下列情况之一，会闭锁线路开关重合闸信号：
（1）开关SF6气室压力低
（2）开关操作机构储能不足或油压（气压）低
（3）母线保护动作
（4）开关失灵保护动作
（5）线路距离II段或III段动作
（6）开关短线保护动作
（7）有远方跳闸信号
（8）开关手动分闸
（9）单重方式下出现相间距离保护动作信号
（10）手动合闸于故障线路时
（11）单重方式下出现三跳时
（12）重合于永久性故障再次跳闸后
六、计算题
（三）电气部分
18. 一个低压三相三线制的车间内，现有220V、100W的白炽灯泡3只，请画出照明接线图，并计算每只灯泡的实际功率，当一个灯泡损坏时，计算其它两只灯泡的总功率?
解：（1）计算每只灯炮的实际功率：
由题意可知，三个灯泡的电阻相等。
由可得
（Ω）
由于三个灯泡采用星形连接，负载对称，所以，每个灯炮两端电压为：
（V）
所以，每个灯炮的时间功率为：
（W）
（2）如果一个灯泡损坏，则其它两个灯炮串联后接入380V电压电路中。
所以，两只灯炮的总电阻为：
（Ω）
所以，另外两只灯炮的总功率为：
（W）
答：每只灯炮的实际功率为100W；当一个灯泡损坏时，另外两只灯泡消耗的总功率为149W。
19. 电阻＝1Ω，＝8Ω，两电阻串联后接在一内阻为1Ω，电动势为5V的直流电源上。求：回路中的电流是多少？和两端的电压各为多少？
解：和串联后的总电阻为：（Ω）
电源内阻Ω
根据全电路欧姆定律：可知：
回路电流：（A）
所以：电阻分得的电压为：（V）
电阻分得的电压为：（V）
答：回路电流为0.5A，电阻两端的电压为0.5V，电阻两端的电压为4V。
20. 一个星形连接的对称感性负载，每相电阻R＝60Ω，感抗＝80Ω，接到线电压＝380V的对称三相电源上，试求线路上的电流？
解：相阻抗：（Ω）
由于负载星形连接，所以相电压：（V）；
所以相电流：（A）
所以： A
答：线路上流过的电流为2.2A。
21. 一台四对极的三相异步电动机，转差率为0.02，试计算该电动机接入工频电源时转速是多少？若频率改变为40HZ，转速为多少？
解：根据题意，所以工频同步转速为：
（rpm）
根据可得，接入工频电源时，电动机的转速为：
（rpm）
接入40HZ电源时，同步转速为：
（rpm）
所以，接入40HZ电源时，电动机转速为：
（rpm）
答：接入工频电源时，电动机的转速为：735 rpm；接入40HZ电源时，电动机转速为：588 rpm。
22. 一台星形接线异步电动机，接在相电压为3.5KV电源系统中，电流为100A，功率因数为0.8，该动机的功率是多少？
解：因为电源相电压为3.5KV，所以，电源的线电压为：
（KV）
（A）；
所以，电动机的功率为：
（KW）
答：该电动机的功率是1039.2KW。
23. 已知某发电机的某一时刻的有功功率P为240MW，无功功率Q为70MVar，此时发电机发出的视在功率是多少？功率因数是多少？
解：根据公式可得：
视在功率：（MVA）
功率因数：
答：此时该发电机发的视在功率为250MVA，功率因数为0.96。
24. 某厂一台接线方式为的低压厂用变压器运行在6kV厂用母线上，6KV侧电流为50安培，0.4KV侧电流为多少安培？
解：由于该变压器为接线，
所以：；；
；
由题可知：KV；KV；A；
所以根据公式：可得：
答：该变压器0.4KV侧此时的运行电流是750A。
25. 一台发电机的充氢容积为，漏氢试验持续时间24小时。试验开始时各参数为：机内氢气压力0.30Mpa；发电机内平均温度48℃。试验结束后各参数为：；机内氢气压力0.294Mpa；发电机内平均温度44℃。温度每下降1℃，压力下降约为0.0013 Mpa。试估算发电机的漏氢量是多少？该台发电机在氢气置换二氧化碳时，大约需要多少氢气？
解：漏氢试验开始时与结束后，发电机的平均温度之差为：
48－44＝4（℃）
所以影响的压力下降为：（Mpa）
所以总压力降为：（Mpa）
0.1 Mpa时发电机内氢气的容积是，氢压下降0.0112 Mpa氢气的泄漏量为：
由于该发电机容积为，所以该台发电机在氢气置换二氧化碳时，大约需要立方米的氢气。
答：该发电机的漏氢量大约为8.176立方米；在氢气置换二氧化碳时，大约需要立方米的氢气。
26. 有一台容量为50KVA的三相变压器，当变压器满载运行时，求负载功率因数为1、0.8、0.6时，变压器输出功率各是多少？
解：根据公式
时，变压器输出功率为：
（KW）
时，变压器输出功率为：
（KW）
时，变压器输出功率为：
（KW）
答：时，变压器输出功率为50（KW）；时，变压器输出功率为50（KW）；时，变压器输出功率为30（KW）。
27. 某电厂的可调最大负荷为1200MW，某日的总发电量为2200万kWh，求该日的平均负荷率？发电利用小时数是多少？
解：根据题意，该日的平均负荷为：
总发电量/24小时
＝2200/24＝91.667（万kW）
可调最大负荷为1200MW＝120万kW
所以：日平均负荷率=全日平均负荷/可调最大负荷×100％＝91.667/120×100％=76.39％。
答：该发电厂该日的平均负荷率为76.39％。
1、按我国部颁规范规定，三相交流母线，A相涂黄色、B相涂绿色、C相涂红色，中线不 接地时涂紫色，中性线接地时涂黑色。在直流母线中，正极线涂褐色，负极涂蓝色 2、欧姆定理：在同一电路中，导体中的电流跟导体两端的电压成正比，跟导体的电阻阻值 成反比，这就是欧姆定律，基本公式是I=U/R。 3、电荷的性质答：电荷之间存在着相互作用力，同性电荷相互排斥，异性电荷相互吸引。 4、什么叫有功，什么叫无功？答：在交流电能的输、用过程中，用于转换成非电、磁形式 （如光、热、机械能等）的那部分能量叫有功。用于电路内电、磁场交换的那部分能量叫无功。 5、高压设备巡视的注意事项答： ○1巡视高压设备时，不得进行其他工作，不得移开或越过遮栏。 ○2雷雨天气时，应穿绝缘靴，并不得接近避雷器和避雷针 ③高压设备发生接地时，室内不得接近故障 4m以内，室外不得接近8m以内， 进入范围必须穿绝缘靴，接触设备外壳，构架时，应戴绝缘手套。 ④进出高压室，必须将门锁好。 6、变压器运行中遇哪些情况应立即停运？ 答：①内部声音很大，不均匀，有爆裂声 ②在正常负荷及冷却条件下，温度不正常不断不升 ③油枕、防爆管喷油 ④严重漏油，使油位低于油位计的指示限度，看不见油 ⑤油色改变过甚，油内出现碳质 ⑥套管严重破损，放油 7、用隔离开关进行哪些操作？ 答：①与开关配合进行倒闸操作②拉合无故障的电压PT和避雷器③接通和切断无阻抗的并联支路 8、高压断路器的作用 答：①正常运行时，接通或断开电路的空载电流和负荷电流。②当电气设备，线路故障时，高压断路器与保护装置相配合，迅速自动能切除故障电流。 9、防止误操作的“五防”答： ○1防止误拉，合断路器 ②防止带负荷误拉、合隔离开关 ③防止带电合接地隔离开关 ④防止带接地线合闸 ⑤防止误入带电间隔 10、直流系统的作用 答：为控制、信号、继电保护，自动装置及事故照明等提供可靠的直流电流，它还为操作提供可靠的操作电流。 10、为什么要进行运行分析？
电气人员测试题 ：得分： 一、填空题（每空1分） 1、所谓安全电压就是在任何情况下，两导体间或一导体与地之间均不得超过工频有效值为50v 。在这一规定下，有五个电压等级 42V 、 36V 、 24V 、 12V 、 6V 。 2、目前我公司使用的料位计有音叉式料位计、旋转式料位计、移动式料位计。 3、电机直接起动电流是额定电流的 4-7倍。 4、人身触电时电流对人体的伤害，是由电流的能量直接作用于人体或转换成其它形式的能量作用于人体造成的伤害，可以分为电击和电伤两类。其中后者分为电烧伤、电烙印、皮肤金属化。 5、5、装备管理的七大方面是：润滑管理体系、维修体系、预检预修体系、工具管理体系、五落实、责任制度、专业巡检。 6、要形成持续的电流必须具备两个条件，一是要有电压，二是要形成闭环回路。 7、变压器是一种变换电压的设备，常用变压器按相数分类为单相、三相。 8、108机，88机，60机切割锯每米脉冲参数应设置为5000 ，6551 ，3721 9、变压器温度表所指示的是变压器上层油温，规定不得超过95℃，运行中的油温监视定为85 ℃。 10、手动开启喷码机墨线的步骤是：进入高级服务菜单，通过左右键转换选择手动操作，依次开启主泵、供墨电磁阀、喷嘴电磁阀即可手动将墨线开启。
11、喷码机正常开机步骤是：接通电源，打开主机开关，长按屏幕左侧椭圆状的墨线开关2-3秒钟，系统提示喷码机正在开机，等待3分钟左右显示喷码机可以打印，转动机箱左侧的墨线开关即可打印。快速开机的步骤是：进入服务菜单，选择墨水系统，依次选择“放弃机器清洗”、“开机”键即可实行快速开机，开机后转动墨线开关即可打印。 12、挤出机主电机变频器故障复位按钮是：面板上的Resert键 本地、远程控制按钮是：面板上的LOC/REM键。13、人身体触电的形式有直接触电、间接触电、跨步触 电、感应电压触电、剩余电荷触电、静电触电。 14、在切割锯的气路系统中有三项控制任务切割锯电机台的升降，下压板的下压，锯台的前后移动。 15、设备的状态分运行、热备用、冷备用、停电检修状态。 16、功率小于 3 kW的电机接线为星形，大于 4 kW的均为三角形接线，功率为18kW以下的三相交流电机可以直接启动。 17、挤出机ABB变频器面板显示“L”表示变频器处于本地控制状态，不显示“L”表示变频器处于远程控制状态。 18、定型台前进时电机接线为三角形，后退时电机接线为双星形。 19、本安地应独立设置接地系统，接地电阻≤4 Ω，本安地的接地系统应保持独立。 20、事故处理必须遵循“四不放过”原则，即原因不清不放过、责任人未经处理不放过和相关人员未受到教育不放过、防措施没有制订和落实不放过。 21、三大OK表的编制是依据“岗位有巡检、工段有评审、专业有分
电气问答题及答案 1、哪些设备属于一次设备？哪些设备属于二 次设备？ 答：通常把生产、变换、输送、分配和使用电能的设备，如发电机、变压器和断路器等成为一次设备。其中对一次设备和系统的运行状态进行测量、控制、监视和保护的设备，称为二次设备。如仪用互感器、测量表记、继电保护及自动装置等。其主要功能是启停机组、调整负荷、切换设备和线路、监视主要设备的运行状态，发生异常故障时及时处理等。 2、研究导体和电气设备的发热有何意义？长期发热和短时发热有何特点？ 答：电气设备有电流通过时将产生损耗，这些损耗都将转变成热量使电气设备的温度升高。发热
对电气设备的影响；使绝缘材料性能降低；使金属材料色机械强度下降；使导体接触部分电阻增强。导体短路时，虽然持续时间不长，但短路电流很大，发热量仍然很多。这些热量在短时间内不容易散出，于是导体的额温度迅速升高。同时, 导体还受到电动力超过允许值，将使导体变形或损坏。由此可见，发热和电动力是电气设备运行中必须注意的问题。长期发热，由正常工作电流产生的；短时发热，由故障时的短路电流产生的。 3、导体长期发热允许电流是根据什么确定的？ 提高允许电流应采取哪些措施？答：是根据导体的稳定温升确定的，为了提高导体的在流量，宜采用电阻率小的材料，如铝和铝合金等。导体的形状，再同样截面积的条件下，圆形导体的表面积较小，而矩形和槽型的表面积则较大。导体的布置应采用去散热效果最佳的方式，而矩形截面积导体的散热效果比平方的要好。 4、三相平行导体发生三相短路时最大电动力出现在哪一相上，试加以解释。 三相平行导体发生三相断路时最大电动力出现在B 相上，因三相短路时B相冲击电流最大。
电气安全技术试题 一、选择题 1、当有电流在接地点流入地下时，电流在接地点周围土壤中产生电压降。人在接地点周围，两脚之间出现的电压称为（B）。 A：跨步电压B：跨步电势C：临界电压D：故障电压 2、国际规定，电压( C ) 伏以下不必考虑防止电击的危险。 A．36伏B．65伏C．25伏 3、三线电缆中的红线代表( B ) 。A．零线B．火线C．地线 4、停电检修时，在一经合闸即可送电到工作地点的开关或刀闸的操作把手上，应悬挂如下哪种标示牌 ( C ) A."在此工作”B．“止步，高压危险”C．“禁止合闸，有人工作” 5、触电事故中，绝大部分是( A )导致人身伤亡的。 A．人体接受电流遭到电击 B．烧伤 C．电休克 6、如果触电者伤势严重，呼吸停止或心脏停止跳动，应竭力施行( C )和胸外心脏挤压。 A．按摩 B．点穴C，人工呼吸 7、电器着火时下列不能用的灭火方法是哪种( C ) A．用四氯化碳或1211灭火器进行灭火 B．用沙土灭火C．用水灭火 8、静电电压最高可达( B ) ，可现场放电，产生静电火花，引起火灾。 A．50伏B．数万伏 C 220伏 9、漏电保护器的使用是防止( A) 。 A.触电事故B．电压波动C．电荷超负荷 10、长期在高频电磁场作用下，操作者会有什么不良反应( C ) A.呼吸困难B．神经失常C．疲劳无力 11、下列哪种灭火器适于扑灭电气火灾( A ) A．二氧化碳灭火器B．干粉灭火器C．泡沫灭火器 12、金属梯子不适于以下什么工作场所( A ) A．有触电机会的工作场所B．坑穴或密闭场所C．高空作业 13、在遇到高压电线断落地面时，导线断落点( B ) 米内，禁止人员进入。A．10 B．20 C．30 14、使用手持电动工具时，下列注意事项哪个正确( B ) A．使用万能插座B．使用漏电保护器C．身体或衣服潮湿 15、发生触电事故的危险电压一般是从( C ) 伏开始。 16、使用电气设备时，由于维护不及时，当( A )进入时，可导致短路事故。 A．导电粉尘或纤维B．强光辐射C．热气 17、工厂内各固定电线插座损坏时，将会引起(C ) 。 A．引起工作不方便B．不美观C．触电伤害 18、民用照明电路电压是以下哪种( C ) A．直流电压220伏 B.交流电压280伏 C.交流电压220伏 l9、检修高压电动机时。下列哪种行为错误( C ) A．先实施停电安全措施，再在高压电动机及其附属装置的回路上进行检修工作。
1距离保护是利用正常运行与短路状态间的哪些电气量的差异构成的？ 答：电力系统正常运行时，保护安装处的电压接近额定电压，电流为正常负荷电流，电压与电流的比值为负荷阻抗，其值较大，阻抗角为功率因数角，数值较小；电力系统发生短路时，保护安装处的电压变为母线残余电压，电流变为短路电流，电压与电流的比值变为保护安装处与短路点之间一段线路的短路阻抗，其值较小，阻抗角为输电线路的阻抗角，数值较大，距离保护就是利用了正常运行与短路时电压和电流的比值，即测量阻抗之间的差异构成的。 2为了切除线路上各种类型的短路，一般配置哪几种接线方式的距离保护协同工作？ 答：保护装置一般只考虑简单故障，即单相接地短路、两相接地短路、两相不接地故障和三相短路故障四种类型的故障。再110KV 及以上电压等级的输电线路上，一般配置保护接地短路的距离保护和保护相间短路的距离保护。接地距离保护的接线方式引入“相——地”故障环上的测量电压、电流，能够准确的反应单相接地、两相接地和三相接地短路；相间距离保护接线方式映入“相——相”故障换上的测量电压、电流，能够准确地反应两相接地短路、两相不接地短路和三相短路。即对于单线接地短路，只有接地距离保护接线方式能够正确反应；对于两相不接地短路，只有相间距离保护接线方式能够正确反应；而对于两相接地短路及三相短路，两种接线方式都能够正确反应。为了切除线路上的各种类型的短路，两种接线方式都需要配置，两者协同工作，共同实现线路保护。由于相间距离保护接线方式手过渡电阻的影响较小，因此对于两相接地短路及三相故障，尽管理论上两种接线方式都能够反应，但一般多为相间距离保护首先跳闸。 3距离保护装置一般由哪几部分组成？简述各部分的作用。 答：距离保护一般由启动、测量、振荡闭锁、电压回路断线闭锁、配合逻辑和出口等几部分组成，它们的作用分述如下：(1)启动部分：用来判别系统是否发生故障。系统正常运行时，该部分不动作；而当发生故障时，该部分能够动作。通常情况下，只有启动部分动作后，才将后续的测量、逻辑等部分投入工作。(2)测量部分：在系统故障的情况下，快速、准确地测定出故障方向和距离，并与预先设定的保护范围相比较，区内故障时给出动作信号，区外故障时不动作。(3)振荡闭锁部分：在电力系统发生振荡时，距离保护的测量元件有可能误动作，振荡闭锁元件的作用就是正确区分振荡和故障。在系统振荡的情况下，将保护闭锁，即使测量元件动作，也不会出口跳闸；在系统故障的情况下，开放保护，如果测量元件动作且满足其他动作条件，则发出跳闸命令，将故障设备切除。(4)电压回路断线部分：电压回路断线时，将会造成保护测量电压的消失，从而可能使距离保护的测量部分出现误判断。这种情况下应该将保护闭锁，以防止出现不必要的误动。(5)配合逻辑部分：用来实现距离保护各个部分之间的逻辑配合以及三段式保护中各段之间的时限配合。(6)出口部分：包括跳闸出口和信号出口，在保护动作时接通跳闸回路并发出相应的信号。 4什么是故障环路？相间短路与接地短路所构成的故障环路的最明显差别是什么？ 答：在电力系统发生故障时，故障电流流过的通路称为故障环路。 相间短路与接地短路所构成的故障环路的最明显差异是：接地短路的故障环路为“相-地”故障环路，即短路电流在故障相与大地之间流通；对于相间短路，故障环路为“相-相”故障环路，即短路电流仅在故障相之间流通，不流向大地。 5阻抗继电器的绝对值比较动作方程和相位比较动作方程之间的关系是什么？ 答：设绝对值比较式中“≤”左侧的阻抗记为ZB ，右侧的阻抗记为ZA ，则绝对值比较动作条件的一般表达式为丨ZB 丨≤丨ZA 丨；设相位比较式中分子、分母的阻抗分别用ZC 和ZD 表示，则相位比较动作条件的一般表达式为90≤ZC/ZD ≤270。可以得出四个量之间关系为 ZC=ZB+ZA ZD=ZB-ZA ZB=1/2(ZC+ZD) ZA=1/2(ZC-ZD) 6 什么是距离继电器的参考电压？其工作电压作用是什么？选择参考电压的原则是什么？ 答：在相位比较的距离继电器中，用作相位比较的电压称为参考电压，也叫做极化电压，例如在相位比较式180-ɑ≤arg(Uop/Um)≤180+ɑ中，用电压m U ?判断m U ?相位是否符合方程式，所以m U ?就称为参考电压和极化电压。 选择参考电压的原则：相位不随故障位置变化、在出口短路时不为0的电压量作为比相的参考电压，如正序电压、记忆电压等。 7 以记忆电压为参考电压的距离继电器有什么特点？其初态特征与稳态特征有何差别？ 答：以记忆电压为参考电压的距离继电器可消除所有故障的死区，尤其是克服出口三相对称短路时三相电压都降为零而失去比较依据的不足；但其动作特性不能长期保持。 处态特性与稳态特性差别：①在传统的模式距离保护中，记忆电压是通过LC 谐振记忆回路获得的，由于回路电阻的存在，记忆量是逐渐衰减的，故障一定时间后，记忆电压将衰减至故障后的测量电压。所有记忆回路产生的仅在故障刚刚发生、记忆尚未消失时是成立的，因此称之为处态特性；②数字式保护中，记忆电压就是存放在存储器中的故障前电压的采样值，虽然不存在衰减问题，但故障发生一定时间后，电源的电动势发生变化，将不再等于故障前的记忆电压，在用故障前的记忆电压作为参考电压，特性也将会发生变化。所以记忆电压仅能在故障后的一定时间内使用，例如仅在Ⅰ、Ⅱ段中采用。 8什么是最小精确工作电流和最小精确工作电压？测量电流或电压小于最小精工电流或电压时会出现什么问题？ 答：通常情况下，在阻抗继电器的最灵敏角方向上，继电器的动作阻抗就等于其整定阻抗，即Zop=Zset 。但是当测量电流较小时，由于测量误差、计算误差、认为设定动作门槛等因素的影响，会使继电器的动作阻抗变小，使动作阻抗降为对应的测量电流，称为最小精确工作电流，用 表示。 当测量电流很大时，由于互感器饱和、处理电路饱和、测量误差加大等因素的影响，继电器的动作阻抗也会减小，
姓名：部门：考试日期：分数： 电气知识试题 一：填空题（每空1分；共30分） 1.刀开关用在不频繁接通和分断的电路中，也用于（隔离电路）和（电源）（又称为隔离开关） 2：组合开关是一种刀开关，刀片可转动，由装在同一轴上的单个或多个（单极旋转开关）叠装组成。转动手柄，可使（动触片）与（静触片）接通与断开 3：熔断器是最常用的（短路）保护电器。熔体由电阻率较高而熔点较低的合金制成，正常工作时（熔体）不熔断，短路时熔体立即熔断，及时切断（电源）。 4：按钮，旋钮的作用是发出（操作信号）、（接通）和（断开）电流较小的控制电路，以控制电流较大的电动机运行。 5接触器是一种依靠（电磁力）作用使触点（闭合）或（分离）的自动电器。它的作用是用于（接通）和（断开）电动机或其它用电设备电路。 6：热继电器通常用来实现（过载保护）。当电动机负载过大，电压过低或一相断路时，电流增大，超过额定电流，熔断器不一定熔断，但时间长了影响寿命。 7:热继电器的工作原理是利用膨胀系数不同的（双金属片）遇热后弯曲变形，去（推动）触点，（断开）电动机控制电路。 8：行程开关是对生产机械的某一运动部件的（行程）或（位置）变化进行控制的电器元件。9：时间继电器是按所整定的（时间间隔）的长短来（切换）电路的自动电器，是从得到（输入信号）线圈通电或断电起，经过一段时间（延时）后才动作的继电器。 10：电气控制线路是由各种有触点的（接触器）、（继电器）、（按钮）、（行程开关）等按不同连接方式组合而成的。 二:问答题（共40分） 1:常用的低压电器有哪些？（共10分，需描述10种以上） 1：热继电器2:接触器3：行程开关4：时间继电器5:急停按钮 6: 断路器7：开关电源8：滤波器9：步进驱动器10:伺服驱动器 2:请简单绘制出通低压控制高压运行的电路图（共15分） +24V -24V V KA1 L N
第二章导体的发热、电动力及开关电器的灭弧原理 1.发热对导体和电器有何不良影响？ 答：机械强度下降、接触电阻增加、绝缘性能下降。 2.导体的长期发热和短时发热各有何特点？ 答：长期发热是指正常工作电流长期通过引起的发热。长期发热的热量，一部分散到周围介质中去，一部分使导体的温度升高。 短时发热是指短路电流通过时引起的发热。虽然短路的时间不长，但短路的电流很大，发热量很大，而且来不及散到周围的介质中去，使导体的温度迅速升高。 ~~~~热量传递的基本形式：对流、辐射和导热。对流：自然对流换热河强迫对流换热 3.导体的长期允许载流量与哪些因素有关？提高长期允许载流量应采取哪些措施？ 答：错误！未指定书签。I=根号下(αFτω/R)，因此和导体的电阻R、导体的换热面F、换热系数α有关。 提高长期允许载流量，可以：减小导体电阻R、增大导体的换热面F、提高换热系数α。 4.计算导体短时发热度的目的是什么？如何计算？ 答：确定导体通过短路电流时的最高温度是否超过短时允许最高温度，若不超过，则称导体满足热稳定，否则就是不满足热稳定。 计算方法见笔记“如何求θf”。 6.电动力对导体和电器有何影响？计算电动力的目的是什么？ 答：导体通过电流时，相互之间的作用力称为电动力。正常工作所产生的电动力不大，但是短路冲击电流所产生的电动力可达很大的数值，可能导致导体或电器发生变形或损坏。导体或电器必须能承受这一作用力，才能可靠的工作。 进行电动力计算的目的，是为了校验导体或电器实际所受到的电动力是否超过期允许应力，以便选择适当强度的电器设备。这种校验称为动稳定校验。 7.布置在同一平面中的三相导体，最大电动力发生在哪一相上？试简要分析。 答：布置在同一平面中的三相导体，最大电动力发生在中间的那一相上。具体见笔记本章第五节。 8.导体动态应力系数的含义是什么？什么情况下才需考虑动态应力？ 答：导体动态应力系数β用来考虑震动的影响、β表示动态应力与静态应力之比，以此来求得实际动态过程的最大电动力。 配电装置的硬导体及其支架都具有质量和弹性，组成一个弹性系统，在两个绝缘子之间的硬导体可当作两端固定的弹性梁，这种情况下就需要考虑动态应力。 9.大电流母线为什么广泛采用全连式分相封闭母线？ 答：防止相间短路；屏蔽磁场、减小干扰和对附近钢构的影响；减小相间电动力；不用安装昂贵的机组断路器。 10.何谓碰撞游离、热游离、去游离？他们在电弧的形成和熄灭过程中起何作用？ 答：碰撞游离即电场游离：在电场作用下，带电粒子被加速到一定能量，碰撞前面的中性质点，形成新的带电粒子，连锁发生的结果，使间隙中带电粒子增多。 热游离：由于电弧的高温，中性质点自动离解成自由电子和正离子的现象。 去游离：使带电质点减少的过程，称为去游离过程。 碰撞游离进行的结果，使触头间充满自由电子和正离子，具有很大的电导。
电气值班员问答题汇总 初级试题 1、什么叫接地？什么叫接零？为何要接地和接零？ 答：在电力系统中，将设备和用电装置的中性点、外壳或支架与接地装置用导体作良好的电气连接叫做接地。 将电气设备和用电装置的金属外壳与系统零线相接叫做接零。 接地和接零的目的，一是为了电气设备的正常工作，例如工作性接地；二是为了人身和设备安全，如保护性接地和接零。虽然就接地的性质来说，还有重复接地，防雷接地和静电屏蔽接地等，但其作用都不外是上述两种。 2、在停电的低压回路上工作应采取哪些安全措施？ 答：在停电的低压回路上工作应采取以下安全措施： （1）将检修设备的各方面电源断开，取下熔断器，在刀闸操作把手上悬挂“禁止合闸，有人工作”的标示牌 （2）工作前必须验电 （3）根据需要采取其他安全措施。 3、将检修设备停电，对已拉开的断路器和隔离开关应采取哪些措施？ 答：应采取的措施有： （1）断开断路器和隔离开关的操作电源 （2）隔离开关操作把手必须锁住 4、停、送电的操作顺序有何规定？ 答：具体规定有： （1）停电拉闸操作必须按照断路器—负荷侧隔离开关—母线侧隔离开关的顺序依次操作。（2）送电合闸操作应按与上述相反的顺序进行。 （3）严防带负荷拉合隔离开关 5、“禁止合闸，有人工作”牌挂在什么地方？ 答：在一经合闸即可送电到工作地点的开关和刀闸的操作把手上，均应悬挂“禁止合闸，有人工作”的标示牌。 6、什么叫倒闸？什么叫倒闸操作？ 答：电气设备分为运行、备用（冷备用及热备用）、检修三种状态。将设备由一种状态转变为另一种状态的过程叫倒闸，所进行的操作叫倒闸操作。 7、何谓保护接零？有什么优点? 答：保护接零就是将设备在正常情况下不带电的金属部分，用导线与系统进行直接相连的方式。采取保护接零方式，保证人身安全，防止发生触电事故。 8、中性点与零点、零线有何区别? 答：凡三相绕组的首端（或尾端）连接在一起的共同连接点，称电源中性点。当电源的中性点与接地装置有良好的连接时，该中性点便称为零点；而由零点引出的导线，则称为零线。 9、电气设备高压和低压是怎样划分的？ 答：电气设备分为高压和低压两种： （1）高压：设备对地电压在250V以上者； （2）低压：设备对地电压在250V及以下者。 10、三相感应电动机在一定的负载下运行，如果电源的电压突然下降，电动机电流有何变化？ 答：电动机电源电压下降，由于电磁转矩与电压的平方成正比，故会下降很多，此时如果电
电气技术问答题 Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】

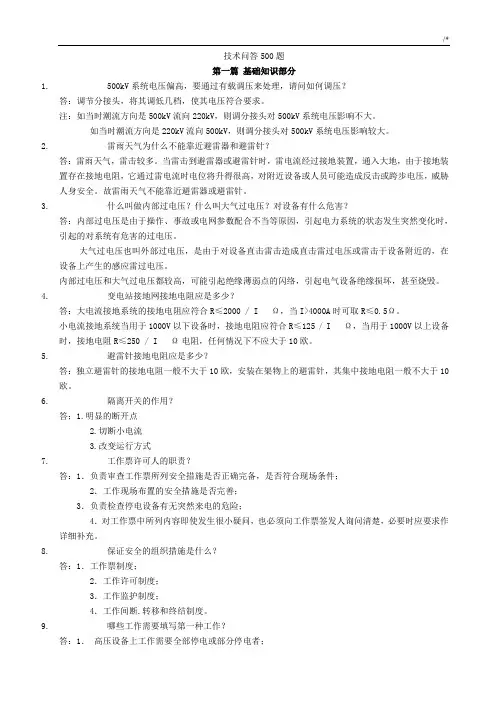

技术问答500题 第一篇基础知识部分 1. 500kV系统电压偏高，要通过有载调压来处理，请问如何调压 答：调节分接头，将其调低几档，使其电压符合要求。 注：如当时潮流方向是500kV流向220kV，则调分接头对500kV系统电压影响不大。 如当时潮流方向是220kV流向500kV，则调分接头对500kV系统电压影响较大。 2. 雷雨天气为什么不能靠近避雷器和避雷针 答：雷雨天气，雷击较多。当雷击到避雷器或避雷针时，雷电流经过接地装置，通入大地，由于接地装置存在接地电阻，它通过雷电流时电位将升得很高，对附近设备或人员可能造成反击或跨步电压，威胁人身安全。故雷雨天气不能靠近避雷器或避雷针。 3. 什么叫做内部过电压什么叫大气过电压对设备有什么危害 答：内部过电压是由于操作、事故或电网参数配合不当等原因，引起电力系统的状态发生突然变化时，引起的对系统有危害的过电压。 大气过电压也叫外部过电压，是由于对设备直击雷击造成直击雷过电压或雷击于设备附近的，在设备上产生的感应雷过电压。 内部过电压和大气过电压都较高，可能引起绝缘薄弱点的闪络，引起电气设备绝缘损坏，甚至烧毁。 4. 变电站接地网接地电阻应是多少 答：大电流接地系统的接地电阻应符合R≤2000 / I Ω，当I>4000A时可取R≤Ω。 小电流接地系统当用于1000V以下设备时，接地电阻应符合R≤125 / I Ω，当用于1000V以上设备时，接地电阻R≤250 / IΩ电阻，任何情况下不应大于10欧。 5. 避雷针接地电阻应是多少 答：独立避雷针的接地电阻一般不大于10欧，安装在架物上的避雷针，其集中接地电阻一般不大于10欧。 6. 隔离开关的作用 答；1.明显的断开点 2.切断小电流 3.改变运行方式 7. 工作票许可人的职责 答：1．负责审查工作票所列安全措施是否正确完备，是否符合现场条件； 2．工作现场布置的安全措施是否完善； 3．负责检查停电设备有无突然来电的危险； 4．对工作票中所列内容即使发生很小疑问，也必须向工作票签发人询问清楚，必要时应要求作详细补充。 8. 保证安全的组织措施是什么 答：1．工作票制度； 2．工作许可制度； 3．工作监护制度； 4．工作间断.转移和终结制度。 9. 哪些工作需要填写第一种工作
例: 1.生活中给冰箱供电要使用几孔插 (三孔) 2.生活中不高于多少伏的电压属于安全电压 (36V) 3.电脑着火了应该怎么办? (拔掉电源后用湿棉被盖住电脑) 4.保险丝的工作原 (热效应原理，当电路中的电流过大，保险丝温度升高达到熔点而断裂，起到保护作用) tfsppahj 采纳率：49% 10级 2013.09.06 《安全用电基本常识》学校:________ 班级:_______ 姓名________ 学号________ 一、填空题: 1、人体触电有__电击___和__电伤___两类。 2、人体触电的方式主要分为____直接接触触电___和____间接接触触电____另外，高压电场、高频磁场、静电感应、雷击等也能对人体造成伤害。 3、间接接触触电包括了_____跨步电压触电_____、_____接触电压触电_____等。 4、决定触电伤害程度的因素有_电流的大小_、_通过人体的持续时间_、_通过人体的途径_、_电压高低_、_电流频率_、_人体状况_。 5、成年男性的平均感知电流约为_1.1_mA，成年女性约为_0.7_mA。 6、人触电后能自主摆脱电源的最大电流，称为_摆脱电流_，成年男性的平均摆脱电流为_16_mA，成年女性约为_10_mA。 7、在较短时间内引起触电者心室颤动而危及生命的最小电流，称为_致命电流_，一般通电1s以上，_50_mA的电流就足以致命。 8、电流通过人体的任何一个部位都可能致人死亡，以下电流路径，最危险为 _C_，次危险的是_A_，危险性最小的是_B_。A.右手到脚 B.一只脚到另一只脚 C.左手到前胸 9、 _30~300_HZ的交流电对人体危害最大。 10、为了保障人身安全，避免发生触电事故，将电气设备在正常情况下不带电的金属部分与大地作电气连接，称为_保护接地_。它主要应用在_中性点不接地_的电力系统中。它的原理是利用_并联电路中小电阻强分流_的作用。 11、在中性点不接地的380/220V低压系统中，一般要求保护接地电阻Rd小于等于_4_Ω。 12、大接地短路电流(其值大于500A)接地电阻一般不超过_0.5_Ω。 13、把电气设备平时不带电的外露可导电部分与电源中性线连接起来，称为_保护接零_。它主要应用在_中性点直接接地_的电力系统中。 14、漏电断路器是一种高灵敏的控制电器，它与空气开关组装在一起，具有_短路_、_过载_、_漏电_、_欠压_的保护功能。 15、常用的屏护装置有_遮栏_、_栅栏_、_围墙_、_保护网_。 16、同杆架设多种线路时，线路从上到下架设的顺序为_2,3,1_。1.通信线路 2.高压线路 3.低压线路 17、新标准下，我国交流电路三相线分别采用_红_、_黄_和_绿_颜色标示。 18、绝缘性能主要性能为_电气性能_和_耐热性能_。 19、绝缘材料的耐热等级有_Y_、_A_、_E_、_B_、_F_、_H_、_C_。 20、触电事故一般具有_多发性_、_突发性_、_季节性_、_高死亡率_等特点。 21、对触电者进行简单诊断，其实施的方法步骤为:1_将脱离电源的触电的触电者迅速移至通风、干燥处，将其仰卧，松开上衣和裤带_。2_观察触电者的瞳孔是否放大_。3_观察触电者有无呼吸存在，摸一摸颈部的颈动脉有无搏动_。
电气技术问答500题 第一篇基础知识部分 1. 500kV系统电压偏高，要通过有载调压来处理，请问如何调压？ 答：调节分接头，将其调低几档，使其电压符合要求。 注：如当时潮流方向是500kV流向220kV，则调分接头对500kV系统电压影响不大。 如当时潮流方向是220kV流向500kV，则调分接头对500kV系统电压影响较大。 2. 雷雨天气为什么不能靠近避雷器和避雷针？ 答：雷雨天气，雷击较多。当雷击到避雷器或避雷针时，雷电流经过接地装置，通入大地，由于接地装置存在接地电阻，它通过雷电流时电位将升得很高，对附近设备或人员可能造成反击或跨步电压，威胁人身安全。故雷雨天气不能靠近避雷器或避雷针。 3. 什么叫做内部过电压？什么叫大气过电压？对设备有什么危害？ 答：内部过电压是由于操作、事故或电网参数配合不当等原因，引起电力系统的状态发生突然变化时，引起的对系统有危害的过电压。 大气过电压也叫外部过电压，是由于对设备直击雷击造成直击雷过电压或雷击于设备附近的，在设备上产生的感应雷过电压。 内部过电压和大气过电压都较高，可能引起绝缘薄弱点的闪络，引起电气设备绝缘损坏，甚至烧毁。 4. 变电站接地网接地电阻应是多少？ 答：大电流接地系统的接地电阻应符合R≤2000 / IΩ，当I>4000A时可取R≤0.5Ω。小电流接地系统当用于1000V以下设备时，接地电阻应符合R≤125 / IΩ，当用于1000V 以上设备时，接地电阻R≤250 / IΩ电阻，任何情况下不应大于10欧。 5. 避雷针接地电阻应是多少？ 答：独立避雷针的接地电阻一般不大于10欧，安装在架物上的避雷针，其集中接地电阻一般不大于10欧。 6. 隔离开关的作用？ 答；1.明显的断开点 2.切断小电流 3.改变运行方式 7. 工作票许可人的职责？ 答：1．负责审查工作票所列安全措施是否正确完备，是否符合现场条件； 2．工作现场布置的安全措施是否完善； 3．负责检查停电设备有无突然来电的危险； 4．对工作票中所列内容即使发生很小疑问，也必须向工作票签发人询问清楚，必要时应要求作详细补充。 8. 保证安全的组织措施是什么？ 答：1．工作票制度；
【最新试题及答案】电气试题及答案 一、填空题：（每空1分，共20分）1、在多点操作的控制电路中，通常几个按钮触点应该是常开、常闭。2．接触器可用于频繁通断电路，又具有保护作用。3．刀开关安装时，手柄要向装，不得装或装，否则手柄可能因 ... 一、填空题：（每空1分，共20分） 1、在多点操作的控制电路中，通常几个按钮触点应该是常开、常闭。 2．接触器可用于频繁通断电路，又具有保护作用。 3．刀开关安装时，手柄要向装，不得装或装，否则手柄可能因动下落而引起，造成人身和设备安全事故。接线时，电源线接在端，端接用电器，这样拉闸后刀片与电源隔离，用电器件不带电，保证安全。 4．自动空气开关又称开关或开关，它是既能通断电路，又能进行、、、保护。 5．制动措施可分为电力制动和机械制动两大类。电力制动有、两种，是用电气的办法使电动机产生一个与转子转向相反的制动转矩。电磁机械制动是用电磁铁操纵机械产生制动力矩，如、等。 二、判断题（每小题2分，共10分） 1、热继电器和过电流继电器在起过载保护作用时可相互替代。（） 2、中间继电器主要用途是：信号传递和放大，实现多路同时控制，起到中间转换作用。（） 3、一只额定电压为 220V 的交流接触器在交流 220V 和直流 220 的电源上均可使用。（） 4、在电路图中，各电器元件触点所处的状态都是按电磁线圈通电或电器受外力作用时的状态画出的。（） 5、接触器的主触点常用于主电路，通电电流大；而辅助触点常用于控制电路，电流较小。（） 三、选择题（每小题2分，共10分） 1.下列电器中不能实现短路保护的是（） A.熔断器
B.过电流继电器 C.热继电器 D.低压断路器 2、通电延时时间继电器，它的动作情况是（） A．线圈通电时触点延时动作，断电时触点瞬时动作 B．线圈通电时触点瞬时动作，断电时触点延时动作 C．线圈通电时触点不动作，断电时触点瞬时动作 D．线圈通电时触点不动作，断电时触点延时动作 3、用来表明电机、电器实际位置的图是。 A．电气原理图 B．电器布置图 C．功能图 D．电气系统图 4、复合按钮在按下按钮时，常闭触点。 A．先闭合 B．后闭合 C．先断开 D．后断开 5、热继电器在电路中的作用是。 A．对电动机的过电流进行保护 B．对电动机的短路运行进行保护 C．对电动机的长期过载运行保护 D．对电动机的缺相保护 四、实作题（60分） 安装具有短路保护、过载保护、按钮、接触器互锁功能的正反转控制线路 1．设负载为3kW、额定电压380伏、工作转速1440转/分的三相笼型异步电动机。根据考题及负载要求，选择电器元件。 2．按电气原理图在规定的安装板上配线安装线路。 （1）按钮固定在安装木板上，按钮、电源、负载均应经接线端子排出入。 （2）主回路选用BLV—2.5mm2导线，控制回路选用BV —1.5mm2导线，按钮进出线选用BVR—1mm2导线。

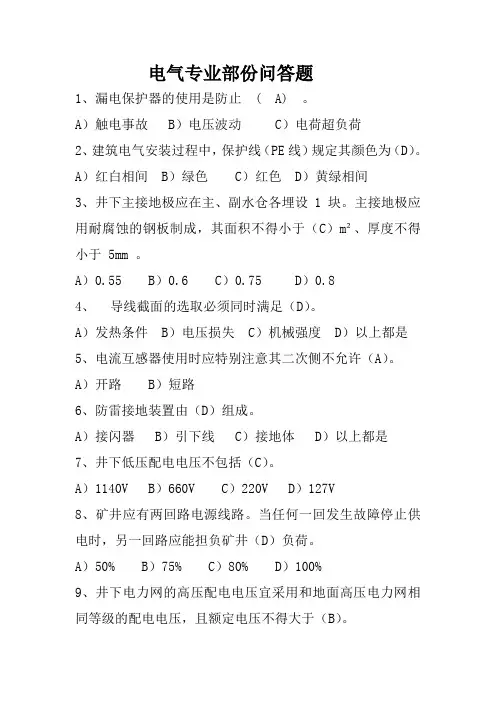

电气专业部份问答题 1、漏电保护器的使用是防止 ( A) 。 A）触电事故 B）电压波动 C）电荷超负荷 2、建筑电气安装过程中，保护线（PE线）规定其颜色为（D）。A）红白相间 B）绿色 C）红色 D）黄绿相间 3、井下主接地极应在主、副水仓各埋设1块。主接地极应用耐腐蚀的钢板制成，其面积不得小于（C）m2、厚度不得小于 5mm 。 A）0.55 B）0.6 C）0.75 D）0.8 4、导线截面的选取必须同时满足（D）。 A）发热条件 B）电压损失 C）机械强度 D）以上都是5、电流互感器使用时应特别注意其二次侧不允许（A）。 A）开路 B）短路 6、防雷接地装置由（D）组成。 A）接闪器 B）引下线 C）接地体 D）以上都是 7、井下低压配电电压不包括（C）。 A）1140V B）660V C）220V D）127V 8、矿井应有两回路电源线路。当任何一回发生故障停止供电时，另一回路应能担负矿井（D）负荷。 A）50% B）75% C）80% D）100% 9、井下电力网的高压配电电压宜采用和地面高压电力网相同等级的配电电压，且额定电压不得大于（B）。
A）6kV B）10kV C）35kV D）110 kV 10、家居配电箱宜暗装于便于维修维护处，箱底距地高度不应低于（C）m。 A）1.2 B）1.4 C）1.6 D）1.8 11、高瓦斯矿井掘进工作面局部通风机应采用（D）方式供电。 A）专用变压器 B）专用开关 C）专用线路 D）以上都是12、变压器的基本工作原理是（A）。 A）电磁感应 B）电流的磁效应C）能量平衡 D）电流的热效应 13、防雷引下线宜采用圆钢或扁钢。当采用圆钢时，直径不应小于（B）mm。 A）4 B）8 C）12 D）15 14、一般电气设备铭牌上的电压和电流值的数值是（C）。A）瞬时值 B）最大值 C）有效值 D）平均值 15、变压器中性点接地叫做（A）。 A）工作接地 B）保护接地 C）保护接零 D）工作接零
2015版年集控值班员取证考试复习资料 电气运行复习题2015（填空） 填空题 1)在正常运行方式下电工绝缘材料是按其允许的最高工作（温度）分级的。 2)交流电流表指示的电流值表示的是电流的（有效）值。 3)设备不停电的安全距离，6kV 规定为（0.7）m，110KV 规定为（ 1.5 ）m，500KV 规定为（ 5 ）m。 4)发电厂中，三相母线的相序是用固定颜色表示的，规定用（黄色）、（绿色）、 （红色）分别表示 A 相、B 相、C 相。 5)正弦交流电路中总电压的有效值与电流的有效值的乘积，既包含（有功功率）， 也包含（无功功率），我们把它叫做（视在功率）。 6)在电路中，流入节点的电流（等于）从该节点流出的电流，这就是基尔霍夫（笫 一定律）。从回路任何一点出发，沿回路循环一周，电位升高的和（等于）电位降低的和，这就是基尔霍夫（第二定律）。 7)在计算复杂电路的各种方法，（支路电流）法是最基本的方法。 8)在（感性）电路中，电压超前于电流；在（容性）电路中，电压滞后于电流。 9)在电力系统中，常用并联电抗器的方法，以吸收多余的（无功）功率，降低（系 统电压）。 10)在三相交流电路中,三角形连接的电源或负载,它们的线电压（等于）相电压。 11)对称三相交流电路的总功率等于单相功率的（3）倍。 12)对于对称的三相交流电路中性点电压等于（零）。 13)在电力系统中，所谓短路是指（相与相）或（相与地）之间，通过电弧或其他 较小阻抗的一种非正常连接。 14)当线圈中的（电流）发生变化时，线圈两端就产生（自感）电动势。 15)电力系统发生短路的主要原因是电气设备载流部分的（绝缘）被破坏。 16)短路对电气设备的危害主要有:（1）电流的（热效应）使设备烧毁或损坏绝缘； （2）（电动力）使电气设备变形毁坏。 17)在电阻、电感、电容组成的电路中，只有（电阻）元件是消耗电能的，而（电 感）元件和（电容）元件是进行能量交换的，不消耗电能。 18)在中性点不引出的星形连接的供电方式为（三相三线）制，其电流关系是线电 流等于（相电流）。 19)三相端线之间的电压称为（线电压）；端线与中性点之间的电压为（相电压）； 在星形连接的对称电路中，线电压等于（3倍）倍的相电压。 20)交流电每秒钟周期性变化的次数叫（频率），用字母（f）表示，其单位名称 是（赫兹），单位符号用（HZ）表示。 21)正弦交流电在一个周期中出现的最大瞬时值叫做交流电的（最大）值，也称（幅 值）或（峰值）。 22)电气设备和载流导体，必须具备足够的（机械）强度，能承受短路时的电动力
技术问答500题 第一篇基础知识部分 1. 500kV系统电压偏高，要通过有载调压来处理，请问如何调压？ 答：调节分接头，将其调低几档，使其电压符合要求。 注：如当时潮流方向是500kV流向220kV，则调分接头对500kV系统电压影响不大。 如当时潮流方向是220kV流向500kV，则调分接头对500kV系统电压影响较大。 2. 雷雨天气为什么不能靠近避雷器和避雷针？ 答：雷雨天气，雷击较多。当雷击到避雷器或避雷针时，雷电流经过接地装置，通入大地，由于接地装置存在接地电阻，它通过雷电流时电位将升得很高，对附近设备或人员可能造成反击或跨步电压，威胁人身安全。故雷雨天气不能靠近避雷器或避雷针。 3. 什么叫做内部过电压？什么叫大气过电压？对设备有什么危害？ 答：内部过电压是由于操作、事故或电网参数配合不当等原因，引起电力系统的状态发生突然变化时，引起的对系统有危害的过电压。 大气过电压也叫外部过电压，是由于对设备直击雷击造成直击雷过电压或雷击于设备附近的，在设备上产生的感应雷过电压。 内部过电压和大气过电压都较高，可能引起绝缘薄弱点的闪络，引起电气设备绝缘损坏，甚至烧毁。 4. 变电站接地网接地电阻应是多少？ 答：大电流接地系统的接地电阻应符合R≤2000 / IΩ，当I>4000A时可取R≤0.5Ω。 小电流接地系统当用于1000V以下设备时，接地电阻应符合R≤125 / IΩ，当用于1000V以上设备时，接地电阻R≤250 / IΩ电阻，任何情况下不应大于10欧。 5. 避雷针接地电阻应是多少？ 答：独立避雷针的接地电阻一般不大于10欧，安装在架物上的避雷针，其集中接地电阻一般不大于10欧。 6. 隔离开关的作用？ 答；1.明显的断开点 2.切断小电流 3.改变运行方式 7. 工作票许可人的职责？ 答：1．负责审查工作票所列安全措施是否正确完备，是否符合现场条件； 2．工作现场布置的安全措施是否完善； 3．负责检查停电设备有无突然来电的危险； 4．对工作票中所列内容即使发生很小疑问，也必须向工作票签发人询问清楚，必要时应要求作详细补充。 8. 保证安全的组织措施是什么？ 答：1．工作票制度； 2．工作许可制度； 3．工作监护制度； 4．工作间断.转移和终结制度。 9. 哪些工作需要填写第一种工作？ 答：1．高压设备上工作需要全部停电或部分停电者；
姓名： 部门： 考试日期： 分数： 电气知识试题 一：填空题（每空1分；共30分） 1.刀开关用在不频繁接通和分断的电路中，也用于（隔离电路）和（电源）（又称为隔离开关） 2：组合开关是一种刀开关，刀片可转动，由装在同一轴上的单个或多个（单极旋转开关）叠装组成。转动手柄，可使（动触片）与（静触片）接通与断开 3：熔断器是最常用的（短路）保护电器。熔体由电阻率较高而熔点较低的合金制成，正常工作时（熔体）不熔断，短路时熔体立即熔断，及时切断（电源）。 4：按钮，旋钮的作用是发出（操作信号）、（接通）和（断开）电流较小的控制电路，以控制电流较大的电动机运行。 5接触器是一种依靠（电磁力）作用使触点（闭合）或（分离）的自动电器。它的作用是用于（接通）和（断开）电动机或其它用电设备电路。 6：热继电器通常用来实现（过载保护）。当电动机负载过大，电压过低或一相断路时，电流增大，超过额定电流，熔断器不一定熔断，但时间长了影响寿命。 7:热继电器的工作原理是利用膨胀系数不同的（双金属片）遇热后弯曲变形，去（推动）触点，（断开）电动机控制电路。 8：行程开关是对生产机械的某一运动部件的（行程）或（位置）变化进行控制的电器元件。 9：时间继电器是按所整定的（时间间隔）的长短来（切换）电路的自动电器，是从得到（输入信号）线圈通电或断电起，经过一段时间（延时）后才动作的继电器。 10：电气控制线路是由各种有触点的（接触器）、（继电器）、（按钮）、（行程开关）等按不同连接方式组合而成的。 二:问答题（共40分） 1:常用的低压电器有哪些？（共10分，需描述10种以上） 1：热继电器 2:接触器 3：行程开关 4：时间继电器 5:急停按钮 6: 断路器 7：开关电源 8：滤波器 9：步进驱动器 10:伺服驱动器 2:请简单绘制出通低压控制高压运行的电路图（共15分） -24V V L N
2-2 何谓负荷特性？负荷特性如何分类？ 答：电力系统综合负荷取用的功率一般要随系统运行参数（主要试电压U 或频率f ）的变化而变化，反映这种变化规律的曲线或数学表达式称为负荷特性。 负荷特性有静态特性和动态特性之分。 2-3 何谓谐波含量、谐波总崎变率和谐波含有率？ 答：谐波含量是指各次谐波平方和的开方，分为谐波电压含量和谐波电流含量。 谐波电压含量可表示为 H U = 谐波电流含量可表示为 H I =的比值的百分数称为谐波总崎变率，用THD 表示。由此可得： 电压总崎变率为 1 100%H U U THD U =?电流总崎变率为 1 100%H I I THD I =? 3-5. 交流电弧的特点是什么？采用哪些措施可以提高开关的熄弧能力？ 答：交流电弧的特点是电流每半个周期要经过零值一次。在电流经过零值时，电弧会自动熄灭。加速断口介质强度的恢复速度并提高其数值是提高开关熄弧能力的主要方法： (1) 采用绝缘性能高的介质 (2) 提高触头的分断速度或断口的数目，使电弧迅速拉长；(电弧拉长，实际上是使电弧上的 电场强度减小，则游离减弱，有利于灭弧，伏安特性曲线抬高) (3) 采用各种结构的灭弧装置来加强电弧的冷却，以加快电流过零后弧隙的去游离过程。 4-11. 中性点接地方式有几种类型？概述它们的优缺点。 答：中性点的接地方式可分为两大类：一类是大电流接地系统（或直接接地系统），包括中性点直线接地或经小阻抗接地；另一类是小电流接地系统（或非直接接地系统），包括中性点不接地或经消弧线圈接地。 在大电流接地系统中发生单相接地故障时，接地相的电源将被短接，形成很大的单相接地电流。此时断路器会立即动作切除故障，从而造成停电事故。单相接地短路后，健全相的电压仍为相电压。 在小电流接地系统中发生单相接地故障时，不会出现电源被短接的现象，因此系统可以带接地故障继续运行（一般允许运行2小时），待做好停电准备工作后再停电排除故障。可见采用小电流接地的运行方式可以大大提高系统供电的可靠性。但这种运行方式的缺点是，发生单相接地时非接地相的对地电压将上升为线电压，因此线路及各种电气设备的绝缘均要按长期承受线电压的要求设计，这将使线路和设备的绝缘费用增大。电压等级愈高，绝缘费用在电力设备造价中所占的比重也愈大。
