车辆驱动力—行驶阻力平衡公式如式（1）：
F t=F=F f+F w+F i+F j (1)
F t------------驱动力
F f-----------滚动阻力
F w----------空气阻力
F i-----------坡度阻力
F j-----------加速度阻力
其中滚动阻力计算公式如式2
F f=G fcos (2)
G----------收割机整备质量，取5000kg
f-----------滚动阻力系数
α-----------爬坡度，要求20°
考虑到实际工作时收割机不会快速加速且行驶速度较慢，因此忽略空气阻力和加速阻力。因此牵引力的计算公式如式3.
F=Gfcosα+Gsinα (3)
由式可知爬坡角α越大，F越大。考虑极限工况，因此我们将α取值20°。
F=0.2×5000×9.8×cos20°+5000×9.8×sin20°
F=9209+16759=25968N
此时单边有效切线牵引力F ks=0.6F=0.6×25968=15581N
常用履带行动系统效率η=0.94.
驱动负载转矩（N.m）计算公式如式4
M k=F ks r d/η (4)
r d-------------驱动轮半径（驱动轮节圆直径542.84mm）
M k-----------驱动负载转矩（N/m）
M k=15581×543×10?3
2×0.94
=4500N.m
马达负载转矩（N.m）计算公式如式5.
T l=M k
i Mη
M
(5)
i M--------------减速器传动比（29：1）
η
M
----------减速器传动效率（0.98）
T l=
4500
29×0.98
=158.3N.m
马达工作压力(Mpa)计算公式如式6：
P m =
2πT l ηm q m +P r (6)
P r -----------补油压力（Mpa ）
q m ---------工况排量
η
m -------马达的效率，这里取最小值0.82
P m =
2π×158.3+0.17=30Mpa
马达参数：
最大排量：40.6cm 3/r
额定压力：210bar
最高额定压力：345bar
在收割机爬20°坡时，马达的工作压力30Mpa ，小于马达的最高额定压力。在实际工作中收割机不肯能长时间在20°坡道上行驶，因此爬坡20°是符合该液压系统工作能力的。 经过以上计算方法计算收割机在平地行走时马达的工作压力为12.6Mpa ，小于额定压力210bar 。因此该液压系统满足设计要求。
液压、气动 一、液压传动 1、理解：液压传动是以流体为工作介质进行能量传递的传动方式。 2、组成原件 1、把机械能变换为液体（主要是油）能量（主要是压力能）的液压泵 2 、调节、控制压力能的液压控制阀 3、把压力能转换为机械能的液压执行器（液压马达、液压缸、液压摆动马达） 4 、传递压力能和液体本身调整所必需的液压辅件 液压系统的形式 3、部分元件规格及参数 衡力，磨损严重，泄漏较大。 叶片泵：分为双作用叶片泵和单作用叶片泵。这种泵流量均匀、运转平稳、噪音小、作压力和容积效率比齿轮泵高、结构比齿轮泵复杂。 柱塞泵：容积效率高、泄漏小、可在高压下工作、大多用於大功率液压系统；但结构复杂，材料和加工精度要求高、价格贵、对油的清洁度要求高。 一般在齿轮泵和叶片泵不能满足要求时才用柱塞泵。还有一些其他形式的液压泵，如螺杆泵等，
但应用不如上述3种普遍。 适用工况和应用举例
【KCB/2CY型齿轮油泵】工作原理： 2CY、KCB齿轮式输油泵在泵体中装有一对回转齿轮，一个主动，一个被动，依靠两齿轮的相互啮合，把泵内的整个工作腔分两个独立的部分。A为入吸腔，B为排出腔。泵运转时主动齿轮带动被动齿轮旋转，当齿化从啮合到脱开时在吸入侧(A)就形成局部真空，液体被吸入。被吸入的液体充满齿轮的各个齿谷而带到排出侧(B)，齿轮进入啮合时液体被挤出，形成高压液体并经泵的排出口排出泵外。 KCB/2Y型齿轮油泵型号参数和安装尺寸如下： 【KCB/2CY型齿轮油泵】性能参数：
【KCB/2CY型齿轮油泵】安装尺寸图：KCB18.3~83.3与2CY1.1~5安装尺寸图 电动机 KCB200~960与2CY8~150安装尺寸图
液压马达工作原理 一、液压马达的特点及分类 液压马达是把液体的压力能转换为机械能的装置，从原理上讲，液压泵可以作液压马达用，液压马达也可作液压泵用。但事实上同类型的液压泵和液压马达虽然在结构上相似，但由于两者的工作情况不同，使得两者在结构上也有某些差异。例如： 1.液压马达一般需要正反转，所以在内部结构上应具有对称性，而液压泵一般是单方向旋转的，没有这一要求。 2.为了减小吸油阻力，减小径向力，一般液压泵的吸油口比出油口的尺寸大。而液压马达低压腔的压力稍高于大气压力，所以没有上述要求。 3.液压马达要求能在很宽的转速范围内正常工作，因此，应采用液动轴承或静压轴承。因为当马达速度很低时，若采用动压轴承，就不易形成润滑滑膜。 4.叶片泵依靠叶片跟转子一起高速旋转而产生的离心力使叶片始终贴紧定子的内表面，起封油作用，形成工作容积。若将其当马达用，必须在液压马达的叶片根部装上弹簧，以保证叶片始终贴紧定子内表面，以便马达能正常起动。 5.液压泵在结构上需保证具有自吸能力，而液压马达就没有这一要求。 6.液压马达必须具有较大的起动扭矩。所谓起动扭矩，就是马达由静止状态起动时，马达轴上所能输出的扭矩，该扭矩通常大于在同一工作压差时处于运行状态下的扭矩，所以，为了使起动扭矩尽可能接近工作状态下的扭矩，要求马达扭矩的脉动小，内部摩擦小。 由于液压马达与液压泵具有上述不同的特点，使得很多类型的液压马达和液压泵不能互逆使用。 液压马达按其额定转速分为高速和低速两大类，额定转速高于500r/min的属于高速液压马达，额定转速低于500r/min的属于低速液压马达。 高速液压马达的基本型式有齿轮式、螺杆式、叶片式和轴向柱塞式等。它们的主要特点是转速较高、转动惯量小，便于启动和制动，调速和换向的灵敏度高。通常高速液压马达的输出转矩不大(仅几十牛·米到几百牛·米)，所以又称为高速小转矩液压马达。 高速液压马达的基本型式是径向柱塞式，例如单作用曲轴连杆式、液压平衡式和多作用内曲线式等。此外在轴向柱塞式、叶片式和齿轮式中也有低速的结构型式。低速液压马达的主要特点是排量大、体积大、转速低(有时可达每分种几转甚至零点几转)，因此可直接与工作机构连接，不需要减速装置，使传动机构大为简化，通常低速液压马达输出转矩较大(可达几千牛顿·米到几万牛顿·米)，所以又称为低速大转矩液压马达。 液压马达也可按其结构类型来分，可以分为齿轮式、叶片式、柱塞式和其他型式。 二、液压马达的性能参数 液压马达的性能参数很多。下面是液压马达的主要性能参数： 1.排量、流量和容积效率习惯上将马达的轴每转一周，按几何尺寸计算所进入的液体容积，称为马达的排量V，有时称之为几何排量、理论排量，即不考虑泄漏损失时的排量。 液压马达的排量表示出其工作容腔的大小，它是一个重要的参数。因为液压马达在工作中输出的转矩大小是由负载转矩决定的。但是，推动同样大小的负载，工作容腔大的马达的压力要低于工作容腔小的马达的压力，所以说工作容腔的大小是液压马达工作能力的主要标志，也就是说，排量的大小是液压马达工作能力的重要标志。 根据液压动力元件的工作原理可知，马达转速n、理论流量q i与排量V之间具有下列关系
液压泵液压马达功率计算 This model paper was revised by the Standardization Office on December 10, 2020
应用：（1）已知液压泵的排量是为136毫升/ 120kgf/cm 2，计Q=qn=136（毫升/转）×970转/分 =131920（毫升/分） =131.92（升/分） 系统所需功率 考虑到泵的效率,电机功率一般为所需功率的1.05～1.25倍 N D =（）N=28.5～32.4（kW ） 查有关电机手册，所选电机的功率为30kW 时比较适合。 （2）已知现有液压泵的排量是为136毫升/转，所配套的电机为22kW ，计算系统能达到 的最高工作压力。 解：已知Q=qn=131.92（升/分），N D =22kW 将公式变形 考虑到泵的效率，系统能达到的最高工作压力不能超过90kgf/cm 2。 液压泵全自动测试台 液压泵全自动测试台是根据各国对液压泵出厂试验的标准设计制造，可测 试液压叶片泵(单联泵、双联泵、多联泵)、齿轮泵、柱塞泵等的动静态性能。测试范围、测试项目、测试要求符合JB/T7039-2006、JB/T7041-2006、JB/T7043-2006等有关国家标准，试验测试和控制精度：B 或C 级。液压泵全自动测试台是液压泵生产和维修企业的最重要检测设备。 液压泵全自动测试台：主要由驱动电动机、控制和测试阀组、检测计量装 置、油箱冷却、数据处理和记录输出部分等组成，驱动电动机选用了先进的变频电机，转速可在0—3000rpm 内进行无级调速，满足各类不同转速的液压泵的试验条件，也可测试各类液压泵在不同转速下的性能指标。控制阀选用了目前先进的比例控制装置，同时配置手动控制装置，因此测试时可以采用计算机自动控制和检测，也可以切换为手动控制和检测。压力、流量、转速和扭矩的测量采用数字和模拟两种方法，数字便于用计算机采集、整理和记录，模拟便于现场观察控制。油箱的散热是由水冷却装置完成，可以满足液压泵的满功率运行要求。测试台还可根据客户要求进行设计和开发，满足不同用户的特殊的个性要求。 功率回收式液压泵全自动测试台：功率回收式液压泵性能测试台是目前最 先进的节能试验方式，它解决了被压加载方式使油温上升过快，不能做连续试验和疲劳寿命试验的缺点。这种新型测试台最高可节省70%的能耗，可直接为用户带来可观的经)(9.2561292.131120612kW Q P N =?=?=
车辆驱动力—行驶阻力平衡公式如式（1）： F t=F=F f+F w+F i+F j (1) F t------------驱动力 F f-----------滚动阻力 F w----------空气阻力 F i-----------坡度阻力 F j-----------加速度阻力 其中滚动阻力计算公式如式2 F f=G fcos (2) G----------收割机整备质量，取5000kg f-----------滚动阻力系数 α-----------爬坡度，要求20° 考虑到实际工作时收割机不会快速加速且行驶速度较慢，因此忽略空气阻力和加速阻力。因此牵引力的计算公式如式3. F=Gfcosα+Gsinα (3) 由式可知爬坡角α越大，F越大。考虑极限工况，因此我们将α取值20°。 F=0.2×5000×9.8×cos20°+5000×9.8×sin20° F=9209+16759=25968N 此时单边有效切线牵引力F ks=0.6F=0.6×25968=15581N 常用履带行动系统效率η=0.94. 驱动负载转矩（N.m）计算公式如式4 M k=F ks r d/η (4) r d-------------驱动轮半径（驱动轮节圆直径542.84mm） M k-----------驱动负载转矩（N/m） M k=15581×543×10?3 2×0.94 =4500N.m 马达负载转矩（N.m）计算公式如式5. T l=M k i Mη M (5) i M--------------减速器传动比（29：1） η M ----------减速器传动效率（0.98） T l= 4500 29×0.98 =158.3N.m 马达工作压力(Mpa)计算公式如式6：
五、计算题 1、某泵输出油压为10MPa ，转速为1450r/min ，排量为200mL/r ，泵的容积效率为ηVp =0.95，总效率为ηp =0.9。求泵的输出液压功率及驱动该泵的电机所需功率（不计泵的入口油压）。 解：泵的输出功率为： KW n V p q p q p P Vp p P p Vp tp p p p OP 9.4560 95 .0145010 2001060 60 60 3 =????= = = = -ηη 电机所需功率为： KW P P p Op ip 519 .09.45== = η 2、已知某液压泵的转速为950r/min ，排量为V P =168mL/r ，在额定压力29.5MPa 和同样转速下，测得的实际流量为150L/min ，额定工况下的总效率为0.87，求： （1）液压泵的理论流量q t ； （2）液压泵的容积效率ηv ； （3）液压泵的机械效率ηm ； （4）在额定工况下，驱动液压泵的电动机功率P i ； （5）驱动泵的转矩T 。 解：（1）q t =V n =950×168÷1000=159.6L/min （2）ηv =q/q t =150/159.6=0.94； （3）ηm =0.87/0.94=0.925 （4） P i =pq/(60×0.87)=84.77kW ； （5） T i =9550P/n=9550×84.77/950=852Nm 3、已知某液压泵的输出压力为5MPa ，排量为10mL/r ，机械效率为0.95，容积效率为0.9，转速为1200r/min ，求： （1）液压泵的总效率； （2）液压泵输出功率； （3）电动机驱动功率。 解：（1）η=ηV ηm =0.95×0.9=0.855 （2）P=pq ηv /60=5×10×1200×0.9/(60×1000)= 0.9kW （3）P i =P/η=0.9/(0.95×0.9)=1.05kW 4、如图，已知液压泵的输出压力p p =10MPa ，泵的排量V P ＝10mL ／r ，泵的转速n P ＝1450r ／min ，容积效率ηPV =0.9，机械效率ηPm =0.9；液压马达的排量V M ＝10mL ／r ，容积效率ηMV =0.92，机械效率ηMm ＝0.9，泵出口和马达进油管路间的压力损失为0.5MPa ，其它损失不计，试求： （1）泵的输出功率； （2）驱动泵的电机功率； （3）马达的输出转矩； （4）马达的输出转速；
创作编号： BG7531400019813488897SX 创作者：别如克* 液压马达分类与原理 （一）液压马达分类 （二）齿轮马达的工作原理 图2-12为外啮合齿轮马达的工作原理图。图中I为输出扭矩的齿轮，B为空转齿轮，当高压油输入马达高压腔时，处于高压腔的所有齿轮均受到压力油的作用(如中箭头所示，凡是齿轮两侧面受力平衡的部分均未画出)，其中互相啮合的两个齿的齿面，只有一部分处于高压腔。设啮合点c到两个齿轮齿根的距离分别为阿a和b，由于a 和b均小于齿高h，因此两个齿轮上就各作用一个使它们产生转矩的作用力pB(h—a)和pB(h—b)。这里p代表输入油压力，B代表齿宽。在这两个力的作用下，两个齿轮按图示方向旋转，由扭矩输出轴输出扭矩。随着齿轮的旋转，油液被带到低压腔排出。 图2-12 啮合齿轮马达的工作原理图 齿轮马达的结构与齿轮泵相似，但是内于马达的使用要求与泵不同，二者是有区别的。例如；为适应正反转要求，马达内部结构以及进出油道都具有对称性，并且有单独的泄漏油管，将轴承部分泄漏的油液引到壳体外面去，而不能向泵那样由内部引入低压腔。这是因为马达低压腔油液是由齿轮挤出来的，所以低压腔压力稍高于大气压。若将泄漏油液由马达内部引到低压腔，则所有与泄漏油道相连部分均承受回油压力，而使轴端密封容易损坏。 (三)叶片马达的工作原理 图2-13为叶片马达的工作原理图。当压力为p的油液从进油口进入叶片1和叶片3之间时，叶片2因两面均受液压油的作用，所以不产生转矩。叶片1和叶片3的一侧作用高压油，另一侧作用低压油．并且叶片3伸出的面积大于叶片1伸出的面积，因此使转子产生顺时针方向的转矩。同样，当压力油进入叶片5和叶片7之间时，叶片
河北机电职业技术学院备课记录No9-1 序号9 日期200811.10 班级数控0402 课题§3.1第一节液压马达 §3.2第二节液压缸 重点与难点重点： 1.液压马达的工作原理 难点： 2.液压缸的类型和特点 教师魏志强2008 年11月1日 一引入 复习：（5分钟） 1.单作用叶片泵工作原理 2.限压式变量叶片泵工作原理 二正课 第三章液压执行元件 第一节液压马达 一、液压马达的特点及分类 液压马达是把液体的压力能转换为机械能的装置，从原理上讲，液压泵可以作液压马达用，液压马达也可作液压泵用。但事实上同类型的液压泵和液压马达虽然在结构上相似，但由于两者的工作情况不同，使得两者在结构上也有某些差异。例如： 1.液压马达一般需要正反转，所以在内部结构上应具有对称性，而液压泵一般是单方向旋转的，没有这一要求。 2.为了减小吸油阻力，减小径向力，一般液压泵的吸油口比出油口的尺寸大。而液压马达低压腔的压力稍高于大气压力，所以没有上述要求。 3.液压马达要求能在很宽的转速范围内正常工作，因此，应采用液动轴承或静压轴承。因为当马达速度很低时，若采用动压轴承，就不易形成润滑滑膜。 4.叶片泵依靠叶片跟转子一起高速旋转而产生的离心力使叶片始终贴紧定子的内表面，起封油作用，形成工作容积。若将其当马达用，必须在液压马达的叶片根部装上弹簧，以保证叶片始终贴紧定子内表面，以便马达能正常起动。 5.液压泵在结构上需保证具有自吸能力，而液压马达就没有这一要求。 6.液压马达必须具有较大的起动扭矩。所谓起动扭矩，就是马达由静止状态起动时，马达轴上所能输出的扭矩，该扭矩通常大于在同一工作压差时处于运行状态下的扭矩，所以，为了使起动扭矩尽可能接近工作状态下的扭矩，要求马达扭矩的脉动小，内部摩擦小。 由于液压马达与液压泵具有上述不同的特点，使得很多类型的液压马达和液压泵不能互逆使用。 液压马达按其额定转速分为高速和低速两大类，额定转速高于500r/min的属于高速液压马达，额定转速低于500r/min的属于低速液压马达。 高速液压马达的基本型式有齿轮式、螺杆式、叶片式和轴向柱塞式等。它们的主要特点是转速较高、转动惯量小，便于启动和制动，调速和换向的灵敏度高。通常高速液压马达的输出
液压马达作业 -标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
(4.15)第三次（液压马达）作业及答案 一、填空： 1、液压马达是将输入的液压能转换为旋转运动的机械能。 2、马达是执行元件，输入的是压力油，输出的是力和力矩。 二、选择： 1、高速液压马达其额定转速在（ D）r/min以上。 A、200 B、300 C、400 D、500 2、低速液压马达其额定转速在（B）r/min以下。 A、100 B、500 C、400 D、300 3、在叶片马达中，叶片的安置方向为（C）。 A、前倾 B、后倾 C、径向 三、判断： 1、液压马达是将输入的压力能转换为旋转运动的机械能（√） 2、液压马达和液压泵在结构上基本相同，二者在工作原理上是可逆的。 （√） 3、液压马达和液压泵一般是可以通用的。（ ×） 4、齿轮液压马达中齿轮的齿数一般选得较少。（×） 5、液压马达与液压泵从能量转换观点上看是互逆的，因此所有的液压泵均可以 用来做马达使用。（×） 四、简述： 1.如何改变液压马达转子的方向？改变液压马达的进出油的方向。 2、按工作特性，液压马达可分为哪两大类？高速和低速液压马达 3、从能量的观点来看，液压泵和液压马达有什么区别和联系从结构上来看，液 压泵和液压马达又有什么区别和联系 答：从能量的观点来看，液压泵是将驱动电机的机械能转换成液压系统中的油液压力能，是液压传动系统的动力元件；而液压马达是将输入的压力能转换为机械能，输出扭矩和转速，是液压传动系统的执行元件。它们都是能量转换装置。 从结构上来看，它们基本相同，都是靠密封容积的变化来工作的。 2

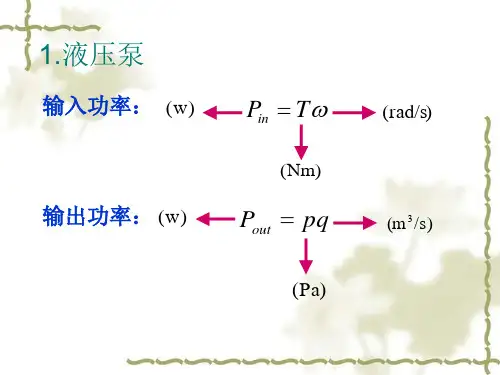

第三章液压泵 3.1重点、难点分析 本章的重点是容积式泵和液压马达的工作原理；泵和液压马达的性能参数的定义、相互间的关系、量值的计算；常用液压泵和马达的典型结构、工作原理、性能特点及适用场合；外反馈限压式变量叶片泵的特性曲线(曲线形状分析、曲线调整方法)等内容。学习容积式泵和马达的性能参数及参数计算关系，是为了在使用中能正确选用与合理匹配元件；掌握常用液压泵和马达的工作原理、性能特点及适用场合是为了合理使用与恰当分析泵及马达的故障，也便于分析液压系统的工作状态。 本章内容的难点是容积式泵和液压马达的主要性能参数的含义及其相互间的关系；容积式泵和液压马达的工作原理；容积式泵和液压马达的困油、泄漏、流量脉动、定子曲线、叶片倾角等相关问题；。限压式变量泵的原理与变量特性；高压泵的结构特点。 1．液压泵与液压马达的性能参数 液压泵与液压马达的性能参数主要有：压力、流量、效率、功率、扭矩等。 （1）泵的压力 泵的压力包括额定压力、工作压力和最大压力。液压泵（马达）的额定压力是指泵（马达）在标准工况下连续运转时所允许达到的最大工作压力，它与泵（马达）的结构形式与容积效率有关；液压泵（马达）的工作压力p B(p M)是指泵（马达）工作时从泵（马达）出口实际测量的压力，其大小取决于负载；泵的最大压力是指泵在短时间内所允许超载运行的极限压力，它受泵本身密封性能和零件强度等因素的限制；工作压力小于或等于额定压力，额定压力小于最大压力。 （2）泵的流量 泵的流量分为排量、理论流量、实际流量和瞬时流量。泵（马达）的排量V B （V M）是指在不考虑泄漏的情况下，泵（马达）的轴转过一转所能输出（输入）油液的体积；泵（马达）的理论流量q Bt(q Mt)是指在不考虑泄漏的情况下，单位时间内所能输出（输入）油液的体积；实际流量q B(q M)是指泵（马达）工作时实际输出（输入）的流量；额定流量q Bn(q Mn)是指泵（马达）在额定转速和额定压力下工作时输出（输入）的流量。泵的瞬时流量q Bin是液压泵在某一瞬间的流量值，一般指泵瞬间的理论（几何）流量。考虑到泄漏，泵（马达）的实际流量小于（大于）或等于额定流量，泵（马达）的理论流量大于（小于）实际流量。 （3）液压泵与液压马达的功率与效率 液压泵与液压马达的功率与效率主要指输入功率、输出功率、机械效率、容积效率、总效率。对于液压泵，输入的是机械功率P BI，输出的是液压P BT，两功
（1）液压马达参数计算 ①液压马达理论输出扭矩T ： 12m D F T η??= 式中：1m η为传动机械效率，取95.01=m η 则：m N T ·76.26695.0052.05400=??= ②液压马达理论每转排油量q ： m p T q ηπ?= 2 式中：p 为液压马达工作压力，Mpa p 8= m η为液压马达机械效率，取9.0=m η 则 r ml p T q m /2339 .0815976 .2662=??=?= ηπ 故液压马达实际输出转矩为：m N pq T m ·7.2669.02338159.02s =???== π η ③液压马达转速n ： 摩擦轮处转速：n 1min /7.36104 .014.3602.0r d v =??== π 由于马达转速较高，因此选择减速器作为中间减速装置，选取减速器传动比6.5=i ，传动效率为90%。 则液压马达转速：n i n ?=1min /5.2057.366.5r =?= ④液压马达所需流量Q ： v n q Q η1 ? ?= 式中：v η为容积效率，取9.0=v η 则m in /2.539 .01 5.205102331 3l n q Q v =? ??=? ?=-η ⑤液压马达输出功率P ： 2.612.61m v c q p q p P ηηηη????=??= 式中：c η为减速器传动效率，9.0=c η
v η为液压马达容积效率，9.0=v η m η为液压马达机械效率，9.0=m η 则Kw q p q p P m v c 1.52 .619 .09.09.02.5382.612.61=????=????=??= ηηηη P ＞min P ，因此液压马达可使设备进行传动。 （2）液压马达型号的选择 在对液压马达进行选型时需要考虑转速范围、工作压力、运行扭矩、总效率、容积效率、滑差率以及安装等因素和条件。首先根据使用条件和要求确定马达的种类，并根据系统所需的转速和扭矩以及马达的持性曲线确定压力压力降、流量和总效率。然后确定其他管路配件和附件。 选取液压马达时还要注意以下问题： ①在系统转速和负载一定的前提下。选用小排量液压马达可使系统造价降低，但系统压力高，使用寿命短；选用大排量液压马达则使系统造价升高．但系统压力低，使用寿命长。至于使用大排量还是小排量液压马达需要综合考虑。 ②由于受液压马达承载能力的限制，不得同时采用最高压力和最高转速，同时还耍考虑液压马达输出轴承受径向负载和轴向负载的能力。 ③马达的起动力矩应大于负载力矩，一般起动力矩Mo=0.95M 。 综合以上分析，选用内啮合摆线式齿轮液压马达，其功率P=5Kw ，转矩T ≥266.7m N ?，工作转速min /206r n ≤，则液压马达型号为BM2-250，具体参数如表4-1。 表4-1
Effective: April, 2011Supersedes: March, 2011 Bulletin HY30-5504-M1/UK Service Manual Series F12
2 Parker Hannifin Pump and Motor Division Trollh?ttan, Sweden Service Manual Series F12 HY30-5504-M1/UK List of contents Page General information ...................................................................................3Specifications ............................................................................................4Disassembling ....................................................................................5 - 10Assembling F12-30/40/60/80/90/110/125 .........................................11 - 16Change of shaft seal ...............................................................................17Valve plates .............................................................................................18Splitview F12-150.................................................................................... 19Assembling F12-150......................................................................... 20 - 22Splitview F12-250.................................................................................... 23Assembling F12-250......................................................................... 24 - 28Test procedure.. (29) Conversion factors 1 kg = 2.2046 lb 1 N = 0.22481 lbf 1 bar = 14.504 psi 1 l = 0.21997 UK gallon 1 l = 0.26417 US gallon 1 cm 3 = 0.061024 in 31 m = 3.2808 feet 1 mm = 0.03937 in 9/5 °C + 32 = °F Offer of Sale Please contact your Parker representation for a detailed ”Offer of Sale”. FAILURE OR IMPROPER SELECTION OR IMPROPER USE OF THE PRODUCTS AND/OR SYSTEMS DESCRIBED HEREIN OR RELATED ITEMS CAN CAUSE DEATH, PERSONAL INJURY AND PROPERTY DAMAGE. This document and other information from Parker Hannifin Corporation, its subsidiaries and authorized distributors provide product and/or system options for further investigation by users having technical expertise. It is important that you analyze all aspects of your application, including consequences of any failure, and review the information concerning the product or sys-tem in the current product catalogue. Due to the variety of operating conditions and applications for these products or systems, the user, through its own analysis and testing, is solely responsible for making the final selection of the products and systems and assuring that all performance, safety and warning requirements of the application are met. The products described herein, including without limitation, product features, specifications, designs, availability and pricing, are subject to change by Parker Hannifin Corporation and its subsidiaries at any time without notice. WARNING !

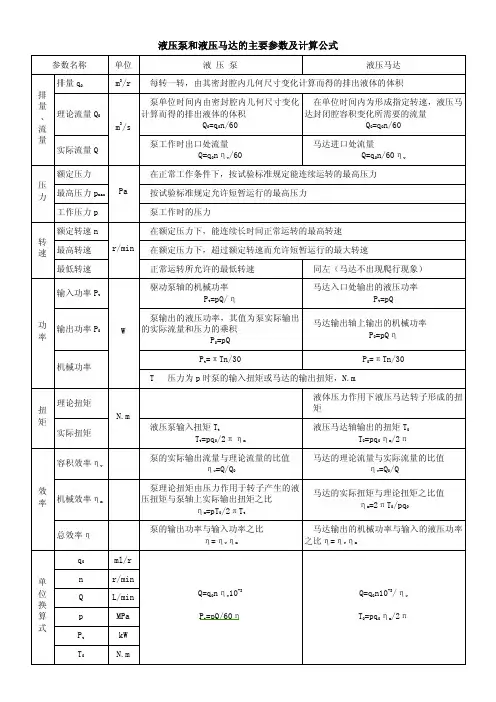

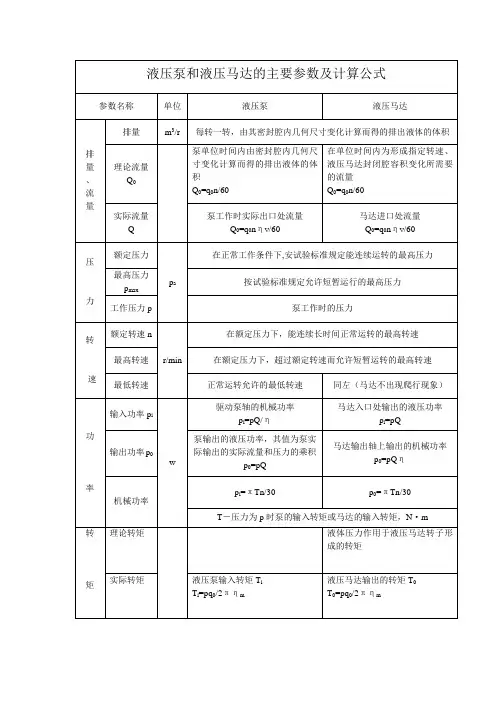

液压泵的主要技术参数 （1）泵的排量（mL/r）泵每旋转一周、所能排出的液体体积。 （2）泵的理论流量（L/min）在额定转数时、用计算方法得到的单位时间内泵能排出的最大流量。（3）泵的额定流量（L/min）在正常工作条件下；保证泵长时间运转所能输出的最大流量。 （4）泵的额定压力（MPa）在正常工作条件下，能保证泵能长时间运转的最高压力。 （5）泵的最高压力（MPa）允许泵在短时间内超过额定压力运转时的最高压力。 （6）泵的额定转数（r/min）在额定压力下，能保证长时间正常运转的最高转数。 （7）泵的最高转数（r/min）在额定压力下，允许泵在短时间内超过额定转速运转时的最高转数。（8）泵的容积效率（%）泵的实际输出流量与理论流量的比值。 （9）泵的总效率（%）泵输出的液压功率与输入的机械功率的比值。 （10）泵的驱动功率（kW）在正常工作条件下能驱动液压泵的机械功率。 2.2 液压泵的常用计算公式（见表2） 表2 液压泵的常用计算公式 液压泵功率= 60压力 转速 排量? ? 第三章液压泵 3.1重点、难点分析 本章的重点是容积式泵和液压马达的工作原理；泵和液压马达的性能参数的定义、相互间的关系、量值的计算；常用液压泵和马达的典型结构、工作原
理、性能特点及适用场合；外反馈限压式变量叶片泵的特性曲线(曲线形状分析、曲线调整方法)等内容。学习容积式泵和马达的性能参数及参数计算关系，是为了在使用中能正确选用与合理匹配元件；掌握常用液压泵和马达的工作原理、性能特点及适用场合是为了合理使用与恰当分析泵及马达的故障，也便于分析液压系统的工作状态。 本章内容的难点是容积式泵和液压马达的主要性能参数的含义及其相互间的关系；容积式泵和液压马达的工作原理；容积式泵和液压马达的困油、泄漏、流量脉动、定子曲线、叶片倾角等相关问题；。限压式变量泵的原理与变量特性；高压泵的结构特点。 1．液压泵与液压马达的性能参数 液压泵与液压马达的性能参数主要有：压力、流量、效率、功率、扭矩等。 （1）泵的压力 泵的压力包括额定压力、工作压力和最大压力。液压泵（马达）的额定压力是指泵（马达）在标准工况下连续运转时所允许达到的最大工作压力，它与泵 （马达）的结构形式与容积效率有关；液压泵（马达）的工作压力p B (p M )是指泵 （马达）工作时从泵（马达）出口实际测量的压力，其大小取决于负载；泵的最大压力是指泵在短时间内所允许超载运行的极限压力，它受泵本身密封性能和零件强度等因素的限制；工作压力小于或等于额定压力，额定压力小于最大压力。 （2）泵的流量 泵的流量分为排量、理论流量、实际流量和瞬时流量。泵（马达）的排量V B（V M）是指在不考虑泄漏的情况下，泵（马达）的轴转过一转所能输出（输入）
意大利CALZONI 液压马达MRCN. MRC. MR. MRE 固定流量系列MRC-250，MRC-300，MRC-330，MRC-350，MRC 400，MRC-500，MRC-600，MRC-650，MRC 700， MRC 800，MRC-1000，MRC-1100，MRC-1200，MRC-1400，MRC-1600，MRC-1800，MRC-2000，MRC-2400， MRC-2800，MRC-3100 ，MRC-3600，MRC-4500，MRC-5400 ，MRC-6500，MRC-7000，MRC-8500，MRC-9500。 MRE液压马达 外五星液压马达：NHM系列马达产品特点：1、采用曲轴及较低激振频率的五缸五活塞机构，保持原有的低噪音特点；2、启动扭矩大，具有良好的低速稳定性，能在很低的速度下平稳运转；3、采用平面可补偿式配油结构，可靠性好，泄漏少，维修方便，活塞和柱塞套采用密封环密封，具有很高的容积效率；4、曲轴和连杆间由滚柱支撑具有很高机械效率；旋转方向可逆，输出轴允许承受一定的径向和轴向外力；5、具有较高的功率质量比，体积重量小。XQM和NHM系列外五星NHM1-63，NHM1-80 ，NHM1-100 ，NHM1-125，NHM1-160，NHM2-100，NHM2-150 ，NHM2-175，NHM2-200，NHM2-250 ，NHM2-280，NHM3-175 ，NHM3-200，NHM3-250，NHM3-300，NHM3-350，NHM3-400，NHM3-450，NHM3-500 ，NHM6-400 ，NHM6-450，NHM6-500，NHM6-600，NHM6-700，NHM6-750，NHM6-800，NHM6-850，NHM6-900，NHM11-700，NHM11-800，NHM11-900 ，NHM11-1000，NHM11-1100，NHM11-1200，NHM11-1300 ，NHM11-1400 ，NHM16-1400 ，NHM16-1600，NHM16-1800，NHM16-2000，NHM16-2400 ，NHM31-2500 ，NHM31-2800，NHM31-3000，NHM31-3150 ，NHM31-3500，NHM31-4000 ，NHM31-5000，NHM100-6300 ，NHM100-8000，NHM100-10000，NHM100-13000，NHM160-12500，NHM160-16000 。 JM径向曲轴连杆式液压马达是一种可补偿式断面配六结构的低速大扭矩液压马达，具有可靠性好，效率高，寿命长，噪音低，转速范围宽等一系列特点。可广泛应用于矿山，建筑工程机械等需大扭矩低速运行的液压传动系统。特别适用于各种回转机械的驱动，履带和轮子行走机构的驱动等传动机械中。JM11-E0.45，JM12-F0.8，JM13-F1.6，JM14-F3.15， JM15-F6.3，JM21-D0.0315，JM22-D0.063，JM23-D0.09 卡桑尼外五星马达 MR33,MR57,MR73,MR300,MR350,MR2800,MR3600,MR4500,MR6500,MR7000,MRE330 ,MRE500 NHM6-750斯达弗HMB,HMC系列五星液压马达是在德国技术基础上，经过不断试验改进
编号：_______________本资料为word版本，可以直接编辑和打印，感谢您的下载 lb液压马达技术协议1 甲方：___________________ 乙方：___________________ 日期：___________________
APPENDIX I Technical Agreement 双方通过商榷，对**有限公司的1000x2000榨机双辗喂料器液压马达驱动系统在技术参数，供货范围，检验，安装，调试，培训，操作达成如下协议。 Both parties had discussed thoroughly the technical aspectsregarding the supply of hydraulic drives equipment for Guangxi Laibin Yongxin Sugar Co., Ltd 1000x2000 sugar mill pre s sure feeder drive, and agreed to sign this agreement as the reference for technical specification, scope of supply, inspection, installation, commissioning, training and operation of the hydraulic drives equipment. 1. 榨机参数 a) . 4座1000x2000榨机。榨机由直流电机经减速器通过联轴器驱动 b) .现有装机功率：700Kw; c) .实际转速：0 ~ 6.5Rpm. d) .动力电：3 相380 Volt, 50 Hz. e) .控制电压：220VAC f) .冷却水温度；<300 g) .榨季环境温度：0° ~300 h) .榨季湿度：85% Sugar mill specification a) . 4 sets of 1000x2000 sugar mills. The mill is drive by DC motor, roll drive by gear box via tail bar. b) . Installation power at present is: 700Kw; c) . The actual speed is between: 0 ~ 6.5Rpm d) . Electric grid: 3-ph 380 Volt, 50 Hz. e) . Control voltage: 220VAC f) . Cooling water temperature:< 30 C g) . Ambient temperature in sugar season:0 ~ 30 C h) . Relative Humidity in sugar season:85% 2. 双车昆喂料器驱动参数 用赫格隆驱动系统驱动双辗喂料器，且它的速度依附于主榨机速度的速度，并由PLC 控制系统控制。 a) .装机功率：400Kw b) .运行速度：0~9.6Rpm c) .液压马达：MB1600-CN d) .工作油压：160~200bar e) .工作扭矩：29Tm f) .最大扭矩：39Tm Pressure feeder drive specification Use Hagglunds Drives system to drive pressure feeder, and the pressurefeeder's
液压马达的特性概述 液压马达习惯上是指输出旋转运动的，将液压泵提供的液压能转变为机械能的能量转换装置。 一、液压马达的特点及分类 从能量转换的观点来看，液压泵与液压马达是可逆工作的液压元件，向任何一种液压泵输入工作液体，都可使其变成液压马达工况;反之，当液压马达的主轴由外力矩驱动旋转时，也可变为液压泵工况。因为它们具有同样的基本结构要素--密闭而又可以周期变化的容积和相应的配油机构。 但是，由于液压马达和液压泵的工作条件不同，对它们的性能要求也不一样，所以同类型的液压马达和液压泵之间，仍存在许多差别。首先液压马达应能够正、反转，因而要求其内部结构对称;液压马达的转速范围需要足够大，特别对它的最低稳定转速有一定的要求。因此，它通常都采用滚动轴承或静压滑动轴承;其次液压马达由于在输入压力油条件下工作，因而不必具备自吸能力，但需要一定的初始密封性，才能提供必要的起动转矩。由于存在着这些差别，使得液压马达和液压泵在结构上比较相似，但不能可逆工作。 液压马达按其结梅类型来分可以分为齿轮式、叶片式、柱塞式和其它型式。按液压马达的额定转速分为高速和低速两大类。额定转速高于500r/min的属于高速液压马达，额定转速低于500r/min的属于低速液压马达。高速液压马达的基本型式有齿轮式、螺杆式、叶片式和轴向柱塞式等。它们的主要特点是转速较高、转动惯量小，便于启动和制动，调节(调速及换向)灵敏度高。通常高速液压马达输出转矩不大所以又称为高速小转矩液压马达。低速液压马达的基本型式是径向柱塞式，此外在轴向柱塞式、叶片式和齿轮式中也有低速的结构型式，低速液压马达的主要特点是排量大、体积大转速低(有时可达每分钟几转甚至零点几转)，因此可直接与工作机构连接，不需要减速装置，使传动机构大为简化，通常低速液压马达输出转矩较大，所以又称为低速大转矩液压马达。 二、液压马达的工作原理
液压马达的选取 一、 依据汽车理论 汽车理论发动机功率计算公式： ?? ? ??+= max 3a D max a T e 7614036001u A C u Gf P η max a u ——汽车的速度，km/h e P ——发动机功率，kw 按照汽车理论： 条件假定：F 迁=45000N,8.0=μ，v=0.12m/s ，r=155mm P= v F T ??η2迁 T η——效率系数，取为 0.95 P= v F T ??η2迁 =2.84kw 二、液压原理 油马达的选择 一、已知参数 (一)单轨吊牵引机构要求的牵引力 F=45000N (二) 牵引速度 V=0.12m/s (三) 摩擦轮直径 D=310mm
(四) 传动方式 油马达直接带动摩擦轮 二、结构型式的选择 因为牵引力较大，因此，要求传递的扭矩也较高，并且转速较低，所以采用径向柱塞式低速大扭矩内曲线液压马达。 内曲线液压马达的结构类型也很多，其柱塞付有以横梁传递侧向力的，也有以柱塞直接传递侧向力的。根据参数要求，并根据目前国内内曲线油马达设计试验情况，柱塞付的结构形式采用以横梁传递侧向力，这种结构的特点是结构比较简单，加工方便，工作也很可靠。 三、参数计算 (一)油马达的输出扭矩M 扭矩计算公式：1 12m D F M η? ?= 式中：1m η——传动的机械效率，取1m η=0.95 053.367195 .01155.022500121=??=?? =m D F M η(N ?m) (二)油马达理论每转排油量q m P M q η???= 159 式中：P ?——油马达压力差, MPa P ?=16MPa m η——油马达机械效率，取m η=0.9
泰安科创矿山设备有限公司液压泵、液压马达教程
2
外啮合齿轮泵： 1－泵体；2－主动齿轮；3－从动齿轮 工作原理： 泵体1内有一对互相啮合的外齿轮2和3，齿轮的两端由端盖密封。这样由泵体、齿轮的各个齿槽和端盖形成了多个密封工作腔，同时轮齿的啮合线又将左右两腔隔开，形成了吸、压油腔。当齿轮按图示方向旋转时，右侧吸油腔内的轮齿相继脱离啮合，密封工作腔容积不断增大，形成部分真空，在大气压力作用下经吸油管从油箱吸进油液，并被旋转的轮齿齿间槽带入左侧。左侧压油腔由于轮齿不断进入啮合，使密封工作腔容积减小，油液受到挤压被输出送往系统。这就是齿轮泵的吸油和压油过程。在齿轮泵的啮合过程中，啮合点沿啮合线移动，这样就把吸油区和压油区分开。
内啮合齿轮泵： 1－吸油腔；2－压油腔；3－隔板 工作原理： 这两种内啮合齿轮泵的工作原理和主要特点皆同于外啮合齿轮泵。在渐开线齿形内啮合齿轮泵中，小齿轮和内齿轮之间要装一块月牙隔板，以便把吸油腔和压油腔隔开，如图（a）。摆线齿形内啮合齿轮泵又称摆线转子泵，在这种泵中，小齿轮和内齿轮只相差一齿，因而不需设置隔板，如图（b）。内啮合齿轮泵中的小齿轮是主动轮。 内啮合齿轮泵的结构紧凑，尺寸小，质量小，运转平稳，噪声低，在高转速工作时有较高的容积效率。但在低速高压下工作时，压力脉动大，容积效率低，所以一般用于中低压系统。在闭式系统中，常用这种泵作为补油泵。内啮合齿轮泵的缺点是：齿形复杂，加工困难，价格较贵
双作用叶片泵： 1－压油窗口；2－转子；3－定子；4－吸油窗口 工作原理： 定子的两端装有配流盘，定子3的内表面曲线由两段大半径圆弧、两段小半径圆弧以及四段过渡曲线组成。定子3和转子2的中心重合。在转子2上沿圆周均布开有若干条（一般为12或16条）与径向成一定角度（一般为13 ）的叶片槽，槽内装有可自由滑动的叶片。在配流盘上，对应于定子四段过渡曲线的位置开有四个腰形配流窗口，其中两个与泵吸油口4连通的是吸油窗口；另外两个与泵压油口1连通的是压油窗口。 当转子2在传动轴带动下转动时，叶片在离心力和底部液压力（叶片槽底部始终与压油腔相通）的作用下压向定子3的内表面，在叶片、转子、定子与配流盘之间构成若干密封空间。当叶片从小半径曲线段向大半径曲线滑动时，叶片外伸，这时所构成的密封容积由小变大，形成部分真空，油液便经吸油窗口吸入；而处于从大半径曲线段向小半径曲线滑动的叶片缩回，所构成的密封容积由大变小，其中的油液受到挤压，经过压油窗口压出。这种叶片泵每转一周，每个密封容腔完成两次吸、压油过程，故这种泵称为双作用叶片泵。同时，泵中两吸油区和两压油区各自对称，使作用在转子上的径向液压力互相平衡，所以这种泵又被称为平衡式叶片泵或双作用卸荷式叶片泵。这种泵的排量不可调，因此它是定量泵。 将两个双作用叶片泵的主要工作部件装在一个泵体内，同轴驱动，并在油路上实现二泵并联工作，就构成双联叶片泵。
