直插式电阻电容封装与尺寸图解
0.1in 0.2in 0.3in 0.4in 0.5in
2.54mm 5.08mm 7.6mm 10.16mm 12.7mm
0.6in 0.7in 0.8in 0.9in 1.0in
15.24mm 17.78mm 20.32mm 22.86mm 25.4mm
之前介绍过贴片式电阻电容封装与功率映射关系，本文看一下直插式电阻电容封装尺寸，由于直插式无源器件体积普遍要比贴片式要大一些，而且直插式器件在制作PCB时需要打孔，焊接工艺跟贴片式也有差别，较为麻烦，相对而言，直插式电阻电容多是面向大功率电路应用。本文图文并茂，看完想不懂都难。
一、直插式电阻封装及尺寸
直插式电阻封装为AXIAL-xx形式（比如AXIAL-0.3、AXIAL-0.4），后面的xx代表焊盘中心间距为xx英寸，这一点在网上很多文章都没说清楚，单位为英寸。这个尺寸肯定比电阻本身要稍微大一点点，常见的固定（色环）电阻如下图：
常见封装：AXIAL-0.3、AXIAL-0.4、AXIAL-0.5、AXIAL-0.6、AXIAL-0.7、AXIAL-0.8、AXIAL-0.9、AXIAL-1.0。
尺寸大小如下图（AXIAL-0.3，默认焊盘直径为62mil，其中焊孔直径为32mil）：
另外很多热敏、压敏、光敏、湿敏电阻的封装很像个电容，或看起来根本不像个电阻器，如下图，这类电阻可以参照下文的无极电容封装来设计，比如RAD-0.2等等。
而可调式电阻器封装也很有特点，比如引导的独特性，很多引脚宽度也不能使用传统的圆形，一般都不能按照上述封装进行，需要遵照产品手册进行单独设计。如下图：
二、直插式电容封装及尺寸
1、无极电容
常见的电容分为两种：无极电容和有极电容，典型的无极电容如下：
无极电容封装以RAD标识，有RAD-0.1、RAD-0.2、RAD-0.3、RAD-0.4，后面的数字表示焊盘中心孔间距，如下图所示（示例RAD-0.3）。
2、有极电容
有极电容一般指电解电容，如下图：
下图是电解电容和固态电容图，这类电容都是标准的封装，但是高度不一定标准，包括很多定制的电容，
需根据产品设计特点进行选择。图中灰白色的那种就是，很多主板上经常吹嘘的所谓的固态电容，固态电容稳定性要稍好一点。
看下面的法拉电容也比较有意思。
电解电容封装则以RB标识，常见封装有：RB.2/.4、RB.3/.6、RB.4/.8、RB.5/1.0，符号中前面数字表示焊盘中心孔间距，后面数字表示外围尺寸（丝印），单位仍然是英寸，如下图（RB-.3/.6）：
注：本文实物图来源于Google图片搜索，天缘仅做拼合整理，尺寸图来源为Protel 99 SE抓图。
容封装则以RB标识，常见封装有：RB.2/.4、RB.3/.6、RB.4/.8、RB.5/1.0，符号中前面数字表示焊盘中心孔间距，后面数字表示外围尺寸（丝印），单位仍然是英寸，如下图（RB-.3/.6）：
注：本文实物图来源于Google图片搜索，天缘仅做拼合整理，尺寸图来源为Protel 99 SE抓图。
贴片电阻电容封装规格、尺寸和功率对应关系
贴片电阻电容常见封装有9种（电容指无级贴片），有英制和公制两种表示方式。英制表示方法是采用4
位数字表示的EIA(美国电子工业协会)代码，前两位表示电阻或电容长度，后两位表示宽度，以英寸为单位。我们常说的0805封装就是指英制代码。实际上公制很少用到，公制代码也由4位数字表示，其单位为毫米，与英制类似。
三、封装尺寸规格对应关系如下表：
英制(inch) 公制(mm) 长(L)(mm) 宽(W)(mm) 高(t)(mm)
0201 0603 0.60±0.05 0.30±0.05 0.23±0.05
0402 1005 1.00±0.10 0.50±0.10 0.30±0.10
0603 1608 1.60±0.15 0.80±0.15 0.40±0.10
0805 2012 2.00±0.20 1.25±0.15 0.50±0.10
1206 3216 3.20±0.20 1.60±0.15 0.55±0.10
1210 3225 3.20±0.20 2.50±0.20 0.55±0.10
1812 4832 4.50±0.20 3.20±0.20 0.55±0.10
2010 5025 5.00±0.20 2.50±0.20 0.55±0.10
2512 6432 6.40±0.20 3.20±0.20 0.55±0.10
英制功率W
0201 1/20W
0402 1/16W
0603 1/10W
0805 1/8W
1206 1/4W
1210 1/3W
1812 1/2W
2010 3/4W
2512 1W
关于电容的封装除了上面的贴片封装外，对无极性电容，其封装模型还有RAD类型，例如
“RAD-0.1”“RAD-0.2”等，后缀数字表示封装模型中两个焊盘间的距离，单位为英寸。有极的电解电容的封装模型为RB类型，例如从“RB-.2/.4”到“RB-.5/.10”，其后缀的第一个数字表示封装模型中两个焊盘间的距离，第二个数字表示电容外形的尺寸，单位为也是英寸。
天缘指引：关于PCB设计中封装库的使用，对于这些主流的电阻封装，一般库内都是有的，包括RAD 类型，如果如要设计自己的封装库，那么就可以按照1 mil=0.001英寸，1英寸=2.54cm换算关系设计，（1英寸=1000mil）对于外圈的丝印不要设计的太松散，否则实际使用很容易跟其他丝印重叠。
四、protel元件封装介绍
电阻AXIAL0.3 0.4
三极管TO-92A B
电容RAD0.1 0.2
发光二极管DZODE0.1
单排针SIP+脚数
双排针DIP+脚数
电解电容RB.1 .2 。。。。。。。}
电阻AXIAL
无极性电容RAD
电解电容RB-
电位器VR
二极管DIODE
三极管TO
电源稳压块78和79系列TO－126H和TO-126V
场效应管和三极管一样
整流桥D－44 D－37 D－46
单排多针插座CON SIP
双列直插元件DIP
晶振XTAL1
电阻：RES1，RES2，RES3，RES4；封装属性为axial系列
无极性电容：cap;封装属性为RAD-0.1到rad-0.4
电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0
电位器：pot1,pot2；封装属性为vr-1到vr-5
二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）
三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等
79系列有7905，7912，7920等
常见的封装属性有to126h和to126v
整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）
电阻：AXIAL0.3-AXIAL0.7其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。其中0.1-0.3指电容大小，一般用RAD0.1
电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。一般<100uF用
RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6
二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4
发光二极管：RB.1/.2
集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8
贴片电阻
0603表示的是封装尺寸与具体阻值没有关系
但封装尺寸与功率有关通常来说
0201 1/20W
0402 1/16W
0603 1/10W
0805 1/8W
1206 1/4W
电容电阻外形尺寸与封装的对应关系是:
0402=1.0x0.5
0603=1.6x0.8
0805=2.0x1.2
1206=3.2x1.6
1210=3.2x2.5
1812=4.5x3.2
2225=5.6x6.5
零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。是纯粹的空间概念因此不同的元件可共用同一零件封装，同种元件也可有不同的零件封装。像电阻，有传统的针插式，这种元件体积较大，电路板必须钻孔才能安置元件，完成钻孔后，插入元件，再过锡炉或喷锡（也可手焊），成本较高，较新的设计都是采用体积小的表面贴片式元件（SMD）这种元件不必钻孔，用钢膜将半熔状锡膏倒入电
路板，再把SMD元件放上，即可焊接在电路板上了。
关于零件封装我们在前面说过，除了DEVICE。LIB库中的元件外，其它库的元件都已经有了固定的元件封装，这是因为这个库中的元件都有多种形式：以晶体管为例说明一下：
晶体管是我们常用的的元件之一，在DEVICE。LIB库中，简简单单的只有NPN与PNP之分，但实际上，如果它是NPN的2N3055那它有可能是铁壳子的TO—3，如果它是NPN的2N3054，则有可能是铁壳的TO-66或TO-5，而学用的CS9013，有TO-92A，TO-92B，还有TO-5，TO-46，TO-52等等，千变万化。还有一个就是电阻，在DEVICE库中，它也是简单地把它们称为RES1和RES2，不管它是100Ω还是470KΩ都一样，对电路板而言，它与欧姆数根本不相关，完全是按该电阻的功率数来决定的我们选用的1/4W和甚至1/2W的电阻，都可以用AXIAL0.3元件封装，而功率数大一点的话，可用AXIAL0.4,AXIAL0.5等等。
现将常用的元件封装整理如下：
●电阻类及无极性双端元件AXIAL0.3-AXIAL1.0
●无极性电容RAD0.1-RAD0.4
●有极性电容RB.2/.4-RB.5/1.0
●二极管DIODE0.4及DIODE0.7
●石英晶体振荡器XTAL1
●晶体管、FET、UJT TO-xxx(TO-3,TO-5)
●可变电阻（POT1、POT2）VR1-VR5
当然，我们也可以打开C:\Client98\PCB98\library\advpcb.lib库来查找所用零件的对应封装。
这些常用的元件封装，大家最好能把它背下来，这些元件封装，大家可以把它拆分成两部分来记如电阻AXIAL0.3可拆成AXIAL和0.3，AXIAL翻译成中文就是轴状的，0.3则是该电阻在印刷电路板上的焊盘间的距离也就是300mil（因为在电机领域里，是以英制单位为主的。同样的，对于无极性的电容，RAD0.1-RAD0.4也是一样；对有极性的电容如电解电容，其封装为RB.2/.4，RB.3/.6等，其中“.2”为焊盘间距，“.4”为电容圆筒的外径。对于晶体管，那就直接看它的外形及功率，大功率的晶体管，就用TO—3，中功率的晶体管,如果是扁平的，就用TO-220，如果是金属壳的，就用TO-66，小功率的晶体管，就用TO-5，TO-46，TO-92A等都可以，反正它的管脚也长，弯一下也可以。对于常用的集成IC 电路，有DIPxx，就是双列直插的元件封装，DIP8就是双排，每排有4个引脚，两排间距离是300mil,
焊盘间的距离是100mil。SIPxx就是单排的封装。等等。值得我们注意的是晶体管与可变电阻，它们的包装才是最令人头痛的，同样的包装，其管脚可不一定一样。例如，对于TO-92B之类的包装，通常是1脚为E（发射极），而2脚有可能是B极（基极），也可能是C（集电极）；同样的，3脚有可能是C，也有可能是B，具体是那个，只有拿到了元件才能确定。因此，电路软件不敢硬性定义焊盘名称（管脚名称），同样的，场效应管，MOS管也可以用跟晶体管一样的封装，它可以通用于三个引脚的元件。Q1-B，在PCB里，加载这种网络表的时候，就会找不到节点（对不上）。在可变电阻上也同样会出现类似的问题；在原理图中，可变电阻的管脚分别为1、W、及2，所产生的网络表，就是1、2和W，在PCB电路板中，焊盘就是1，2，3。当电路中有这两种元件时，就要修改PCB与SCH之间的差异最快的方法是在产生网络表后，直接在网络表中，将晶体管管脚改为1，2，3；将可变电阻的改成与电路板元件外形一样的1，2，3即可。
贴片电阻、贴片电容规格、封装、尺寸、功率
一、贴片电阻、贴片电容规格、封装、尺寸

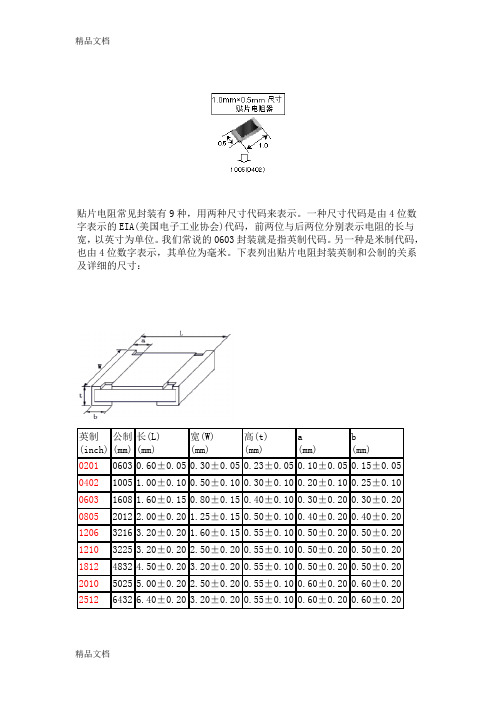

贴片电阻常见封装有9种，用两种尺寸代码来表示。一种尺寸代码是由4位数字表示的eia(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。我们常说的0603封装就是指英制代码。另一种是米制代码，也由4位数字表示，其单位为毫米。下表列出贴片电阻封装英制和公制的关系及详细的尺寸：
英制(inch) 公制
(mm)
长(L)
(mm)
宽(W)
(mm)
高(t)
(mm)
a
(mm)
b
(mm)
0201 0603 0.60±0.050.30±0.050.23±0.050.10±0.050.15±0.05
0402 1005 1.00±0.100.50±0.100.30±0.100.20±0.100.25±0.10
0603 1608 1.60±0.150.80±0.150.40±0.100.30±0.200.30±0.20
0805 2012 2.00±0.20 1.25±0.150.50±0.100.40±0.200.40±0.20
1206 3216 3.20±0.20 1.60±0.150.55±0.100.50±0.200.50±0.20
1210 3225 3.20±0.20 2.50±0.200.55±0.100.50±0.200.50±0.20
1812 4832 4.50±0.20 3.20±0.200.55±0.100.50±0.200.50±0.20
2010 5025 5.00±0.20 2.50±0.200.55±0.100.60±0.200.60±0.20
2225 5.6 6.5
2512 6432 6.40±0.20 3.20±0.200.55±0.100.60±0.200.60±0.20
）二、贴片电阻电容功率与尺寸对应表
电阻封装尺寸与功率关系,通常来说:
0201 1/20w
0402 1/16w
0603 1/10w
0805 1/8w
1206 1/4w
电容电阻外形尺寸与封装的对应关系是:
0402=1.0x0.5
0603=1.6x0.8
0805=2.0x1.2
1206=3.2x1.6
1210=3.2x2.5
1812=4.5x3.2
2225=5.6x6.5
常规贴片电阻(部分)
常规的贴片电阻的标准封装及额定功率如下表：
英制(mil) 公制(mm) 额定功率(w)@ 70°c
0201 0603 1/20
0402 1005 1/16
0603 1608 1/10
0805 2012 1/8
1206 3216 1/4
1210 3225 1/3
1812 4832 1/2
2010 5025 3/4
2512 6432 1
三、国内贴片电阻的命名方法
1、5%精度的命名：RS-05K102JT
2、1％精度的命名：RS-05K1002FT
R －表示电阻
S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。
05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。
K －表示温度系数为100PPM,
102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝10000Ω＝1KΩ。1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝100000Ω＝10KΩ。
J －表示精度为5％、F－表示精度为1％。
T －表示编带包装
1、贴片电阻的阻值表示与贴片电容容值表示都是数字与“R”组合表示的。譬如：3ohm用3R0表示，10ohm用100表示，100ohm用101表示，也就是说“R”表示点“.”的意思，而101后面个位数的“1”表示的是带有1个0，例如102表示10000。
2、电阻上的数字和字母表示的就是阻值，R002就表示0.002ohm，180表示的就是18ohm.
3、怎样区分贴片的电阻与电容，由于电阻上面有白色的字体表示，所以除端角外背景颜色应该是黑色的，而电容上就没有字体表示，也不会有黑色的颜色，因为有黑色的话容易让人产生误会电容被氧化。
读出四块数据,乘给出数据,相加
贴片电阻的命名
贴片电阻阻值误差精度有±1％、±2％、±5％、±10％精度，常规用的最多的是±1％和±5％，
±5％精度的常规是用三位数来表示例例512，前面两位是有效数字，第三位数2表示有多少个零，基本单位是Ω,这样就是5100欧，1000Ω＝1KΩ,1000000Ω=1MΩ
为了区分±5％，±1％的电阻，于是±1％的电阻常规多数用4位数来表示，
这样前三位是表示有效数字，第四位表示有多少个零4531也就是4530Ω，也就等于4.53KΩ
文章由情难枕精心整理，希望对大家的学习和工作带来帮助 贴片电阻常见封装有9种，用两种尺寸代码来表示。一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。我们常说的0603封装就是指英制代码。另一种是米制代码，也由4位数字表示，其单位为毫米。下表列出贴片电阻封装英制和公制的关系及详细的尺寸： 贴片元件的封装 一、零件规格: (a)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。
