采暖、空调系统中组合式冷热量表的安装
组合式冷热量表目前在采暖、空调供热（冷）工程中已普遍使用，但施工安装还没有统一的国家规范和标准，文章阐述了目前常见的冷热量表形式、组成、安装方法和注意事项。
组合式冷热量表已普遍使用在新建和扩建工程供热、供冷或冷共用管网的热（冷）量分户计量中，目前施工和安装还没有统一的规范和标准，常因安装不当造成计量不准确，本文就组合式冷热量表的安装谈一些实践经验。
1 冷热量表的形式和组成
组合式冷热量表主要由流量计、温度传感器、计算仪等三部分组成，这三个部可以看成是三个独立的部件。流量计安装在供水或回水管道上，输出信号用于反映管内流体流量，常见的流量计有机械式、电磁式、超声波式、振荡式等多种；温度传感器是配对的两支铂电阻温度探头，分别安装在供水、回水管道上，采集供水、回水温度并发出信号；计算仪（计算器、积分仪）用来接收来自流量计和温度传感器的信号，并进
行处理、计算、显示出所消耗的热量（或冷量），可通过切换显示出流经管道累积水流量和累积工作时间、供水和回水温度等参数。
组合式冷热量表按流量计、温度传感器、计算仪三部分的组合不同可分为一体型、分离型和半分离型。一体型冷热量表是把流量计、供水回水温度传感器和计算仪做成一个整体；分离型冷热量表是把流量计、供水温度传感器、回水温度传感器、计算仪全部分开安装；半分离型（紧凑型）是将流量计和进水温度传感器做成一体，计算仪单独安装或与流量计固定在一起，回水温度传感器单独安装。
2 冷热量表的安装

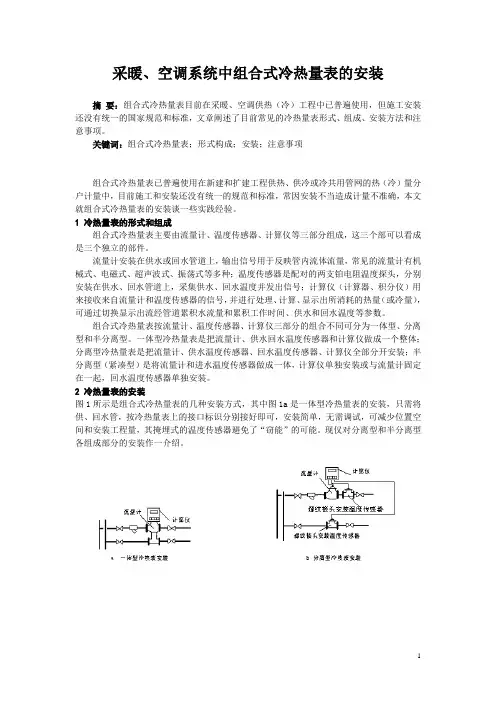

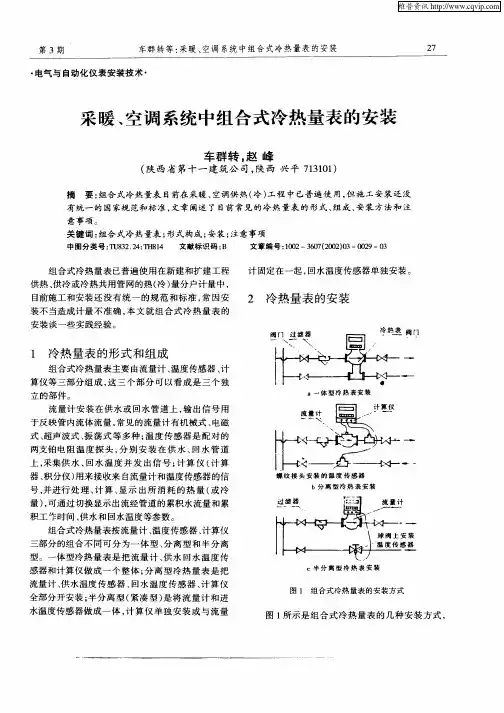

图1所示是组合式冷热量表的几种安装方式，其中图
1a是一体型冷热量表的安装，只需将供、回水管，按冷热量表上的接口标识分别接好即可，安装简单，无需调试，可减少位置空间和安装工程量，其掩埋式的温度传感器避免了“窃能”的可能。现仅对分离型和半分离型各组成部分的安装作一介绍。
图1组合式冷热量表的几种安装方式2.1 流量计的安装
2.1.1 通常，流量计安装在供水管道上，但从冷热量表的工作条件考虑，如果选用半分离型冷热量表，采用计算仪与流量计固定在一起的安装方式，供水温度高于90℃时，会影响计算仪的正常工作和使用寿命，这种情况下，流量计可安装在回水管道上，相应的供、回水温度传感器更换位置。
2.1.2 为使热（冷）水均匀地通过流量计，机械式流量计安装时，必须在表前有连接管道6～12倍公称直径的直管段，表后有连接管道4～6倍的公称直径的直管段。
2.1.3 安装流量计前首先检查进、出水两端连接管，必须对中，否则要进行调正，避免流量计受到扭曲或剪应力作用。
2.1.4 旋翼式机械流量计应水平安装，电磁式、振荡式和超声波式流量计水平或垂直安装均可。安装时注意流量计上的箭头方向与管道内热（冷）水流动方向
必须一致。大口径流量计安装时，应增加必要的支架。
2.2 温度传感器的安装
组合式冷热量表供、回水温度传感器的安装，不同厂家的产品其安装位置和安装方法有所不同。
2.2.1 采用螺纹套管接头安装：如图2所示，是生产厂家随表带的配套螺纹套管接头（T型接头），安装时先将螺纹接头装在供水或回水管道上，再将温度传感器安装在螺纹接头上。

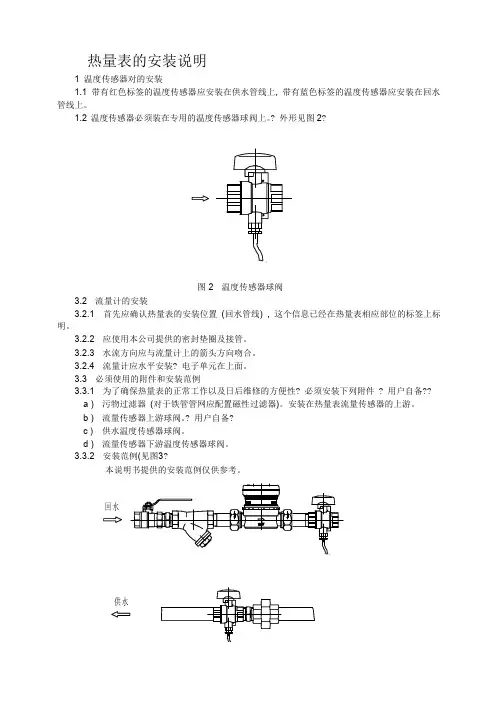

2.2.2 采用测温球阀安装：如图3所示，是生产厂家提供的一种可以直接插入温度传感器探头的球阀，安装时，将测温球阀关上，卸下测温堵头上的螺丝，装上温度传感器。采用这种安装方法不仅省掉了关断阀门，还可以避免因更换温度传感探头而将整个管路水放空，减少维修工作量。
图2温度传感器在螺纹套管上安装图3温度传感器在测温球阀上安装
2.2.3 采用焊接套管安装：有些生产厂家只配带温度
传感器安装套管，安装时先按温度传感器的型号、长度和管道管径确定安装方式和位置，再将套管按要求焊接在确定的位置上，待管道试压合格后，再安温度传感器。
如图4所示，当DN≥65mm时，采用垂直安装；当DN ≤50mm时，采用斜向安装。温度传感器探头一定要插到管道中心轴线上。
图4温度传感器在焊接套管上安装
2.3 计算仪的安装
组合式冷热量表的计算仪在工作时需进行采样、信号传输、数据计算及存储等，所以对安装有较高的要求。
2.3.1 安装位置要求
2.3.1.1 应安装在能避开有强电磁场的环境里，要求环境温度适宜、清洁、干燥，以减少外界对数据信号的干扰。
2.3.1.2 应安装在能避免曝晒、水淹、冰冻和污染的
地方
2.3.1.3 安装位置选择时应考虑温度传感器、流量计、电源等的相对位置，以保证连接线缆的长度适宜。
2.3.1.4 安装方向和高度必须能够保证抄表、操作和拆装方便。
2.3.2 安装方式
2.3.2.1 壁挂式安装，计算仪可安装在墙上或专用支架上，安装前预先埋设或安装好电源线盒，再安装随带的壁挂安装板，后安装计算仪，要求计算仪
安装横平竖直，牢固可靠。
2.3.2.2 在流量计上安装，是把计算仪与流量计固定在一起，为方便抄表和操作，相对流量计计算仪可在垂直方向翻转和水平方向旋转任意位置固定。
2.3.2.3 在控制箱上安装，在条件允许的情况下，可采用嵌入式将计算仪安装在专用的控制箱上。
3 冷热量表安装注意事项
3.1 组合式冷热量表的安装必须在管道系统安装完毕、水压试验结束、管路冲洗干净后进行，冷热量表在安装过程中和安装后不得再在管道上焊接或修理。
3.2 若流量计的接口直径小于管路管道直径，但额定
流量与管路工作流量基本相符，这不是流量计管径选择小，而是管路管径设计较大，应对管路管道进行缩径，以保证流量计的测量精度。
3.3 组合式冷热量表各部分之间的连线长度是生产厂家设计计算确定的，安装时不能随意延长或剪短，以确保计量精确度。
3.4 为便于日后对冷热量表各部件定期检定或更换维修，在冷热量表前后应设置阀门。同时为保证冷热量表正常运行，在流量计前宜设置过滤器。
3.5 组合式冷热量表供回水温度传感器出厂时与表配对，每对有颜色标识，安装时切忌将厂家配套提供的配对温度传感器与另一支表的传感器混用。
3.6 温度传感器不宜安装在管道上的高凸段，以避免管内集气影响测量，应安装在管内水温比较均匀的位置，如测量两个供热（冷）环路的公共回水温度时，温度传感器的安装位置距合流三通应有足够的距离（一般应大
于15倍管径长）。以使两个回路热（冷）水能充分混合。
3.7 在冷热量表安装完毕投入使用前，必须对温度传
感器、流量计、计算仪的可能影响计量的可拆卸的部件进行封印保护。
3.8 有保温要求的管网，安装冷热量表的管段应按要求进行保温，以减少热（冷）耗。
3.9 当冷热量表采用市电为供电电源时，必须按冷热量表生产厂家的规定加熔断器。对于设有远程读数和集中计费程控的冷热量表，应由相关专业的人员接线和调试。
