模拟乘法混频
一、实验目的
1. 进一步了解集成混频器的工作原理
2. 了解混频器中的寄生干扰
二、实验原理及实验电路说明
混频器的功能是将载波为vs （高频）的已调波信号不失真地变换为另一载频（固定中频）的已调波信号，而保持原调制规律不变。例如在调幅广播接收机中，混频器将中心频率为535~1605KHz 的已调波信号变换为中心频率为465KHz 的中频已调波信号。此外，混频器还广泛用于需要进行频率变换的电子系统及仪器中，如频率合成器、外差频率计等。
混频器的电路模型如图1所示。
图1 混频器电路模型
混频器常用的非线性器件有二极管、三极管、场效应管和乘法器。本振用于产生一个等幅的高频信号VL ，并与输入信号 VS 经混频器后所产生的差频信号经带通滤波器滤出。目前，高质量的通信接收机广泛采用二极管环形混频器和由双差分对管平衡调制器构成的混频器，而在一般接收机（例如广播收音机）中，为了简化电路，还是采用简单的三极管混频器。本实验采用集成模拟相乘器作混频电路实验。
图2为模拟乘法器混频电路，该电路由集成模拟乘法器MC1496完成。
V
s
V
+12
-12
J7J8
J9
C12104
C11104
C7104
C15104
C8104
R101K
R11200
R12820
R13820
R71K
R14100
R153.3K
R163.3K
R216.8K
R20510
R171k
F24.5M
D28.2V
C16104
TH6
TH7
TH8
TH9
TP5
SIG+
1
G N A D J
2
G N A D J
3
SIG-
4
B I A S
5
OUT+6NC 7CAR+8
NC 9CAR-
10
NC 11OUT-12
NC 13V E E
14
U1
MC1496
图2 MC1496构成的混频电路
MC1496可以采用单电源供电，也可采用双电源供电。本实验电路中采用＋12V ，－8V 供电。R12（820Ω）、R13（820Ω）组成平衡电路，F2为4.5MHz 选频回路。本实验中输入信号频率为 fs ＝4.2MHz ，本振频率fL ＝8.7MHz 。
为了实现混频功能，混频器件必须工作在非线性状态，而作用在混频器上的除了输入信号电压VS 和本振电压VL 外，不可避免地还存在干扰和噪声。它们之间任意两者都有可能产生组合频率，这些组合信号频率如果等于或接近中频，将与输入信号一起通过中频放大器、解调器，对输出级产生干涉，影响输入信号的接收。干扰是由于混频器不满足线性时变工作条件而形成的，因此干扰不可避免，其中影响最大的是中频干扰和镜象干扰。 三、 实验仪器与设备 高频电子线路综合实验箱； 高频信号发生器； 双踪示波器； 频率计。
四、实验步骤
1. 打开本实验单元的电源开关，观察对应的发光二极管是否点亮，熟悉电路各部分元件的作用。
2、用实验箱的信号源做本振信号，将频率L f =8.7MHz （幅度V LP-P ＝300mV
左右）的本振信号从J8处输入（本振输入处），用示波器观察J9处中频信号波形。
3、将频率fs=4.19MHz（幅度Vsp-p=300mv左右）的高频信号（由3号板提供）从相乘混频器的输入端J7输入，用示波器观察J9处中频信号波形的变化。
4、用示波器观察 TH8和TH9处波形。
5、改变高频信号电压幅度，用示波器观测，记录输出中频电压V i的幅值，并填入下表。
V SP-P（mV）30 60 88 120 148
V iP-P（mV）92 174 240 296 336
结论：
6、改变本振信号电压幅度，用示波器观测，记录输出中频电压V i的幅值，并填入下表。
V Lp-p（mV）200 300 400 500 600 700
V ip-p（mV）340 376 376 380 380 380 结论：
7、用频率计测量混频前后波形的频率。
混频前：4.19MHz，混频后：4.5059MHz。
8、混频的综合观测（需外接信号源）
令高频信号发生器输出一个由1K音频信号调制的载波频率为4.2MHz 的调幅波，作为本实验的载波输入，外接信号源输出8.7MHz的本振信号，用示波器对比观察J9处和调制信号的波形。
五、实验注意事项
1、测量时应用双踪同时观察本振-载波，载波-中频，以便比较。
2、本实验用到晶振输出信号。因此，在进行本实验前必须调整好晶振的输出，使之满足本实验的要求。
六、思考题
1、除乘法器外，还有哪些器件可组成混频器？试举例说明。
答：混频器常用的非线性器件还有二极管、三极管、场效应管等。
2、分析寄生干涉的原因，并讨论预防措施。
原因：干扰频率通过寄生通道形成。混频器件工作在非线性状态，不可避免地存在干扰和噪声作用在混频器上。它们和输入信号电压VS、本振电压VL之间任意两者都有可能产生组合频率，这些组合信号频率如果等于或接近中频，将与输入信号一起通过中频放大器、解调器，对输出级产生干涉，影响输入信号的接收。
预防措施：减少非线性失真的各种组合频率干扰，选择器件特性接近平方律或近似理想相乘器。
七、实验总结
1、本振频率与载波频率和镜象干扰频率之间的关系
f镜象—f载波=2 f中频
本实验中，f中频=f本振—f载波
则有2 f本振= f镜象+f载波
2、归纳信号混频的过程
所谓混频，就是利用非线性元件，把两个不同频率的电信号进行混合，通过选频回路得到第三个频率的信号的过程。
模拟乘法混频 一、实验目的 1. 进一步了解集成混频器的工作原理 2. 了解混频器中的寄生干扰 二、实验原理及实验电路说明 混频器的功能是将载波为vs （高频）的已调波信号不失真地变换为另一载频（固定中频）的已调波信号，而保持原调制规律不变。例如在调幅广播接收机中，混频器将中心频率为535~1605KHz 的已调波信号变换为中心频率为465KHz 的中频已调波信号。此外，混频器还广泛用于需要进行频率变换的电子系统及仪器中，如频率合成器、外差频率计等。 混频器的电路模型如图1所示。 图1 混频器电路模型 混频器常用的非线性器件有二极管、三极管、场效应管和乘法器。本振用于产生一个等幅的高频信号VL ，并与输入信号 VS 经混频器后所产生的差频信号经带通滤波器滤出。目前，高质量的通信接收机广泛采用二极管环形混频器和由双差分对管平衡调制器构成的混频器，而在一般接收机（例如广播收音机）中，为了简化电路，还是采用简单的三极管混频器。本实验采用集成模拟相乘器作混频电路实验。 图2为模拟乘法器混频电路，该电路由集成模拟乘法器MC1496完成。 V s V
+12 -12 J7J8 J9 C12104 C11104 C7104 C15104 C8104 R101K R11200 R12820 R13820 R71K R14100 R153.3K R163.3K R216.8K R20510 R171k F24.5M D28.2V C16104 TH6 TH7 TH8 TH9 TP5 SIG+ 1 G N A D J 2 G N A D J 3 SIG- 4 B I A S 5 OUT+6NC 7CAR+8 NC 9CAR- 10 NC 11OUT-12 NC 13V E E 14 U1 MC1496 图2 MC1496构成的混频电路 MC1496可以采用单电源供电，也可采用双电源供电。本实验电路中采用＋12V ，－8V 供电。R12（820Ω）、R13（820Ω）组成平衡电路，F2为4.5MHz 选频回路。本实验中输入信号频率为 fs ＝4.2MHz ，本振频率fL ＝8.7MHz 。 为了实现混频功能，混频器件必须工作在非线性状态，而作用在混频器上的除了输入信号电压VS 和本振电压VL 外，不可避免地还存在干扰和噪声。它们之间任意两者都有可能产生组合频率，这些组合信号频率如果等于或接近中频，将与输入信号一起通过中频放大器、解调器，对输出级产生干涉，影响输入信号的接收。干扰是由于混频器不满足线性时变工作条件而形成的，因此干扰不可避免，其中影响最大的是中频干扰和镜象干扰。 三、 实验仪器与设备 高频电子线路综合实验箱； 高频信号发生器； 双踪示波器； 频率计。 四、实验步骤 1. 打开本实验单元的电源开关，观察对应的发光二极管是否点亮，熟悉电路各部分元件的作用。 2、用实验箱的信号源做本振信号，将频率L f =8.7MHz （幅度V LP-P ＝300mV
实验三 集成混频器的实验研究 一、实验目的 1．了解集成乘积混频器的工作原理及典型电路。 2．了解本振电压幅度和模拟乘法器的偏置电流对混频增益的影响。 3．学习利用直流负反馈改善集成混频器动态工作范围的方法。 4．观察混频器寄生通道干扰现象。 二、实验原理 当本振电压u L 和信号电压u s 皆为小信号(U Lm <<26mV ，U sm <<26mV)时，模拟乘法器的输出电压可表示为[1][4] []t t U U kT q R I u s L s L sm Lm L o )cos()cos(42 0ωωωω++-?? ? ??≈ (2-15) 式中，R L 为负载电阻，I 0为恒流源电流。 当u L 为大信号、u s 为小信号(U Lm 约为100～200mV ，U sm <<26mV)时，模拟乘法器的输出电压是多谐波的，可表示为[1][4] []2 01sin 2cos()cos()22 L o Lm sm L s L s n n I R q u U U t t n kT πωωωωπ∞ =?? ? ??≈?-++ ? ??? ??? ∑ (2-16) 其中最低的一组频率分量(n=1)为 []2 00.637cos()cos()2L o Lm sm L s L s I R q u U U t t kT ωωωω?? ≈-++ ??? (2-17) 式中，相乘因子较Lm u 为小信号时增大。 由上述讨论可知，若模拟乘法器输出端接有带通滤波器，也就是说接有中频为)(S L I ωωω-=的滤波网络作为负载，可取出所需的差频分量来实现混频。 三、实验电路说明 集成混频器的实验电路如图2-7所示。图中，晶体管VT 1与电容C 1、C 2、C 3、C 4及 L 1构成改进型电容三点式振荡电路，作为本地振荡器。晶体管VT 2和VT 3分别构成两级射随器起缓冲隔离作用。本振电压u L 从P1端口馈入，信号电压u s 从P2端口馈入。中频滤波网络为L 2、C 13、C 14构成的并联回路。VT4为缓冲隔离级。 在图2-7所示实验电路中，中频回路调谐于2MHz ，模拟乘法器及其外接元件的作用与前一个实验中的情况相似，只是R w4代替了接在MC1496P 引脚2和引脚3之间的固定反馈电阻R E 。电位器R w5用来调节乘法器的偏置电流I 5。另外，图中的P4端口是由中频回路副方输出的中频电压u I 。 四、实验仪器及设备 1．直流稳压电源 SS3323型 1台 2．数字示波器 DSO-X2012A 型 1台 3．高频信号发生器 TFG6080型 1台 4．数字万用表 DT9202型 1块 5．实验电路板 1块
班级： 姓名： 学号： 指导教师：林森 成绩： 电子与信息工程学院 信息与通信工程系
混频器的设计 1概述 在高频电子线路中，振幅调制、同步检波、混频、倍频、鉴频等调制与解调的过程均可视为两个信号相乘的过程，而集成模拟乘法器正是实现两个模拟量，电压或电流相乘的电子器件。采用集成模拟乘法器实现上述功能比用分立器件要简单得多，而且性能优越，因此集成模拟乘法器在无线通信、广播电视等方面应用较为广泛。 混频器在通信工程和无线电技术中，应用非常广泛，在调制系统中，输入的基带信号都要经过频率的转换变成高频已调信号。在解调过程中，接收的已调高频信号也要经过频率的转换，变成对应的中频信号。特别是在超外差式接收机中，混频器应用较为广泛，混频电路是应用电子技术和无线电专业必须掌握的关键电路。 本次设计主要内容是基于MC1496的混频器应用设计与仿真，阐述混频器基本原理，并在电路设计与Multisim仿真环境中创建集成电路乘法器MC1496电路模块，利用模拟乘法器MC1496完成各项电路的设计与仿真，并结合双踪示波器实现对信号的混频，对接收信号进行频率的转换,变成需要的中频信号。 1.1混频器原理 混频技术应用的相当广泛，混频器是超外差接收机中的关键部件。直放式接收机是高频小信号检波，工作频率变化范围大时，工作频率对高频通道的影响比较大（频率越高，放大量越低，反之频率低，增益高），而且对检波性能的影响也较大，灵敏度较低。采用超外差技术后，将接收信号混频到一固定中频，放大量基本不受接收频率的影响，这样，频段内信号的放大一致性好，灵敏度可以做得很高，选择性也较好。因为放大功能主要放在中放，
通信电子线路实验 实验名称：混频器仿真 混频器的作用是在保持已调信号的调制规律不变的前提下，使信号的载波频率升高（上变频）或下降（下变频）到另一个频率。 一、晶体管混频器电路仿真 本实验电路为AM调幅收音机的晶体管混频电路，它由晶体管、输入信号源V1、本振信号源V2、输出回路和馈电电路等组成，中频输出465KHz的AM波。 电路特点：（1）输入回路工作在输入信号的载波频率上，而输出回路则工作在中频频率（即LC选频回路的固有谐振频率fi）。（2）输入信号幅度很小，在在输入信号的动态范围内，晶体管近似为线性工作。（3）本振信号与基极偏压Eb共同构成时变工作点。由于晶体管工作在线性时变状态，存在随U L周期变化的时变跨导g m(t)。 工作原理：输入信号与时变跨导的乘积中包含有本振与输入载波的差频项，用带通滤波器取出该项，即获得混频输出。 在混频器中，变频跨导的大小与晶体管的静态工作点、本振信号的幅度有关，通常为了使混频器的变频跨导最大（进而使变频增益最大），总是将晶体管的工作点确定在：U L=50~200mV，I EQ=0.3~1mA，而且，此时对应混频器噪声系数最小。 1、直流工作点分析 使用仿真软件中的“直流工作点分析”，测试放大器的静态直流工作点。 注：“直流工作点分析”仿真时，要将V1去掉，否则得不到正确结果。因为V1与晶体管基极之间无隔直流回路，晶体管的基极工作点受V1影响。若在V1与Q1之间有隔直流电容，则仿真时可不考虑V1的存在。 2、混频器输出信号“傅里叶分析”
选取电路节点8作为输出端，对输出信号进行“傅里叶分析”，参数设置为： 基频5KHz，谐波数为120，采用终止时间为0.001S，线性纵坐标请对测试结果进行分析。在图中指出465KHz中频信号频谱点及其它谐波成分。 注：傅里叶分析参数选取原则：频谱横坐标有效范围=基频×谐波数，所以这里须进行简单估算，确定各参数取值。 分析：图中最高频谱点在465KHZ的中频信号成分，同时电路中还有较弱的其他谐波成分。 二、模拟乘法器混频电路 模拟乘法器能够实现两个信号相乘，在其输出中会出现混频所要求的差频（ωL-ωC），然后利用滤波器取出该频率分量，即完成混频。 与晶体管混频器相比，模拟乘法器混频的优点是：输出电流频谱较纯，可以减少接收系统的干扰；允许动态范围较大的信号输入，有利于减少交调、互调干扰。 1、混频输入输出波形测试 在仿真软件中构建如下模拟乘法器混频电路，启动仿真，观察示波器显示波形，分析实验结果。
3.12模拟乘法器 一．实验目的 1． 了解模拟乘法器的构成和工作原理。 2． 掌握模拟乘法器在运算电路中的运用。 二．实验原理 集成模拟乘法器是实现两个模拟信号相乘的器件，它广泛用于乘法、除法、乘方和开方等模拟运算，同时也广泛用于信息传输系统作为调幅、解调、混频、鉴相和自动增益控制电路，是一种通用性很强的非线性电子器件，目前已有多种形式、多品种的单片集成电路，同时它也是现代一些专用模拟集成系统中的重要单元。 1． 模拟乘法器的基本特性 模拟乘法器是一种完成两个模拟信号（连续变化的电压或电流）相乘作用的电子器件，通常具有两个输入端和一个输出端，电路符号如图3-12-1所示。 u x u y o 图3-12-1 模拟乘法器的电路符号 若输入信号为x u , y u ,则输出信号o u 为： o u =k y u x u 式中： k 为乘法器的增益系数或标尺因子，单位为V 1 . 根据两个输入电压的不同极性，乘法输出的极性有四种组合，用图3-12-2所示的工作象限来说明。 图 3-12-2 模拟乘法器的工作象限 若信号x u 、y u 均限定为某一极性的电压时才能正常工作，该乘法器称为单象限乘法器；若信号x u 、y u 中一个能适应正、负两种极性电压，而另一个只能适应单极性电压，则为二象限乘法器；若两个输入信号能适应四种极性组合，称为四象限乘法器。
2． 集成模拟乘法器 集成模拟乘法器的常见产品有BG314、F1595、F1596、MC1495、MC1496、LM1595、LM1596等。下面介绍BG314集成模拟乘法器。 （1） BG314内部结构如图3-12-3所示，外部电路如图3-12-4所示： 1 8 43 7 6 5142+ 9 121110 13 7 图3-12-3 BG314内部电路
混频器的设计与仿真
目录 前言 0 工程概况 0 正文 (1) 3.1设计的目的及意义 (1) 3.2 目标及总体方案 (1) 3.2.1课程设计的要求 (1) 3.2.2 混频电路的基本组成模型及主要技术特点 (1) 3.2.3 混频电路的组成模型及频谱分析 (1) 3.3工具的选择—Multiusim 10 (3) 3.3.1 Multiusim 10 简介 (3) 3.3.2 Multisim 10的特点 (3) 3.4 混频器 (3) 3.4.1混频器的简介 (3) 3.4.2混频器电路主要技术指标 (4) 3.5 混频器的分类 (4) 3.6详细设计 (5) 3.6.1混频总电路图 (5) 3.6.2 选频、放大电路 (5) 3.6.3 仿真结果 (6) 3.7调试分析 (9) 致谢 (9) 参考文献 (10) 附录元件汇总表 (10)
混频器的设计与仿真 前言 混频器在通信工程和无线电技术中，应用非常广泛，在调制系统中，输入的基带信号都要经过频率的转换变成高频已调信号。在解调过程中，接收的已调高频信号也要经过频率的转换，变成对应的中频信号。特别是在超外差式接收机中，混频器应用较为广泛，如AM 广播接收机将已调幅信号535KHZ-一1605KHZ要变成为465KHZ中频信号，电视接收机将已调48．5M一870M 的图像信号要变成38MHZ的中频图像信号。移动通信中一次中频和二次中频等。在发射机中，为了提高发射频率的稳定度，采用多级式发射机。用一个频率较低石英晶体振荡器作为主振荡器，产生一个频率非常稳定的主振荡信号，然后经过频率的加、减、乘、除运算变换成射频，所以必须使用混频电路，又如电视差转机收发频道的转换，卫星通讯中上行、下行频率的变换等，都必须采用混频器。由此可见，混频电路是应用电子技术和无线电专业必须掌握的关键电路。 工程概况 混频的用途是广泛的，它一般用在接收机的前端。除了在各类超外差接收机中应用外在频率合成器中为了产生各波道的载波振荡，也需要用混频器来进行频率变换及组合在多电路微波通信中，微波中继站的接收机把微波频率变换为中频，在中频上进行放大，取得足够的增益后，在利用混频器把中频变换为微波频率，转发至下一站此外，在测量仪器中如外差频率计，微伏计等也都采用混频器。因此，做有关混频电路的课题设计很能检验对高频电子线路的掌握程度；通过混频器设计，可以巩固已学的高频理论知识。混频器是频谱线性搬移电路，能够将输入的两路信号进行混频。 具体原理框图如图2-1所示。
实验二混频器仿真实验 一．无源混频器仿真实验 二极管环形混频电路 载频是f L=1kHz，调制频率为f R=100Hz，因此混频后会出现f L f R f L- f R==900Hz ，f L+ f R=1100Hz，如图所示前两个峰值。由于二级管的开关作用，还会产生组合频率，不过幅度会随次数的增加而减小，如图所示后两个峰值。 二．有源混频器仿真实验 1．三极管单平衡混频电路 直流分析 傅里叶分析 差模输出将直流分量抵消，组合频率分量也被抵消了，本振不会馈通。但是由于射频信号是非平衡的，所以射频信号带入的直流分量与本振信号相乘后产生了较大幅值的本振频率分量，并且在频谱中还是会出现少量本振信号的奇次谐波与射频相混频的频率分量，单平衡混频电路有效地抑制了高频率分量，单节点输出存在低频分量过大的问题，但使用差分放大器的双点输出能够很好地解决这个缺陷。但与无源混频器相比，出现了大量的杂波。 2.加入有源滤波器后
混频后得到上下变频分量，通过一个带通滤波器，滤除上变频以及本振频率分量，只剩下下变频。 3.吉尔伯特单元混频电路 由于射频信号差分输入，因此在输出的时候射频直流分量被抵消，本振不会馈通。由于是双差分输入，频谱较为纯净。但是由于吉尔伯特电路也是通过本振大信号作为开断信号对输出信号采样，因此也产生了本振信号的奇次谐波的分量与射频信号相混频产生的组合频率分量。
加入有源滤波器后 本电路将作为接收机电路的前端。与单平衡电路的频谱比较起来更加纯净，无用的频率分量更少，幅值更小。 思考题： 1. 吉尔伯特电路是双平衡电路，而三极管是单平衡电路，它们的区别体现在射频信号是否是平衡的，吉尔 伯特电路射频信号是平衡的，射频信号中蕴含的直流分量在输出时被抵消，因此不会产生本振信号馈通。而三极管单平衡电路产生馈通和许多组合频率分量。 当频率增加后会更加明显，因为各个频点上的幅值都会降低，区别显得更加突出。 2.如图,该二阶带通有源滤波器的截止频率在1k 与1.4k 附近正好可以滤去不需要的分量。 二阶带通有源滤波器的BW ： 要想BW 变为原来的80%。只能改变 。即 变为1.92 。R8变为76.8kohm 或R7变为40.625Kohm 。 或者比值保持1.92。 01 222F F f f R R BW f R R RC π????=-?=-? ? ? ? ???? ?F f R R F f R R
摘要 在高频电子线路中，振幅调制、同步检波、混频、倍频、鉴频等调制与解调的过程均可视为两个信号相乘的过程，而集成模拟乘法器正是实现两个模拟量，电压或电流相乘的电子器件。采用集成模拟乘法器实现上述功能比用分立器件要简单得多，而且性能优越，因此集成模拟乘法器在无线通信、广播电视等方面应用较为广泛。 混频器在通信工程和无线电技术中，应用非常广泛，在调制系统中，输入的基带信号都要经过频率的转换变成高频已调信号。在解调过程中，接收的已调高频信号也要经过频率的转换，变成对应的中频信号。特别是在超外差式接收机中，混频器应用较为广泛，混频电路是应用电子技术和无线电专业必须掌握的关键电路。 Multisim10是属于新一代的电子工作平台，是一种电子技术界广泛应用的优秀计算机仿真软件。 主要内容是基于MC1496的混频器应用设计与仿真，阐述混频器基本原理，并在电路设计与Multisim仿真环境中创建集成电路乘法器MC1496电路模块，利用模拟乘法器MC1496完成各项电路的设计与仿真，并结合双踪示波器实现对信号的混频，对接收信号进行频率的转换,变成需要的中频信号。 关键词：MC1496乘法器；混频器；Multisim
Abstract In high frequency electronic circuit course, amplitude modulation,synchronization demodulation, mixer, frequency, frequency modulation and demodulation are regarded as the process of the two signals are multiplied, and the integrated analog multiplier is the realization of two analog electronic device, a voltage or current multiplication. The integrated analog multiplier to achieve the above functions than discrete devices are much more simple, and superior performance, therefore the integrated analog multiplier is widely used in wireless communications, radio and television broadcasting. The mixer in communication engineering and radio technology,application is very extensive, in modulation system, the input of baseband signal are through frequency conversion into a high frequency modulated signal. In the demodulation process, the received modulated high frequency signal after frequency conversion, into intermediate frequency signals corresponding to. Especially in the superheterodyne receiver, mixer is widely used, mixing circuit is the key module of Applied Electronic Technology and professional radio must master. Multisim10 is a new generation of electronic platform belongs to, is an excellent computer widely used an electronic technology field simulation software. The main content is the mixer application design and simulation based on MC1496, expounds the basic principle of mixer, and the circuit design and Simulation in Multisim environment to create integrated circuit MC1496 multiplier circuit module, the analog multiplier MC1496 to complete the design and Simulation of the circuit, and combined with the dual trace oscilloscope to achieve signal mixing, the switching frequency of the received signal the intermediate frequency signal, a need. Key Words：MC1496 multiplier; mixer; Multisim
混频器实验（虚拟实验） 姓名：郭佩学号：04008307 （一）二极管环形混频电路 傅里叶分析 得到的频谱图为 分析：可以看出信号在900Hz和1100Hz有分量，与理论相符 （二）三极管单平衡混频电路 直流分析
傅里叶分析 一个节点的傅里叶分析的频谱图为 两个节点输出电压的差值的傅里叶分析的频谱图为：
分析：同样在1K的两侧有两个频率分量，900Hz和1100Hz 有源滤波器加入电路后 U IF的傅里叶分析的频谱图为： U out节点的傅里叶分析的频谱图为：
分析：加入滤波器后，会增加有2k和3k附近的频率分量 （三）吉尔伯特单元混频电路 直流分析 傅里叶分析 一个节点的输出电压的傅里叶分析的参数结果与相应变量的频谱图如下： 两个节点输出电压的差值的傅里叶分析的参数结果与相应变量的频谱图为：
分析：1k和3k两侧都有频率分量，有IP3失真 将有源滤波器加入电路 U IF的傅里叶分析的参数结果与相应变量的频谱图为： U out节点的傅里叶分析的参数结果与相应变量的频谱图为：
分析：有源滤波器Uout节点的傅里叶分析的频谱相对于Uif的傅里叶分析的频谱来说，其他频率分量的影响更小，而且Uout节点的输出下混频的频谱明显减小了。输出的电压幅度有一定程度的下降。 思考题： （1）比较在输入相同的本振信号与射频信号的情况下，三极管单平衡混频电路与吉尔伯特混频器两种混频器的仿真结果尤其是傅里叶分析结果的差异，分析其中的原因。若将本振信号都设为1MHz，射频频率设为200kHz，结果有何变化，分析原因。 答：没有改变信号频率时 三极管 吉尔伯特 吉尔伯特混频器没有1k、2k、3k处的频率分量，即没有本振信号的频率分量，只有混频后的频率分量。因为吉尔伯特混频器是双平衡对称电路结果，有差分平衡。 将本振信号频率和射频频率改变后：
实验课程名称：_高频电子线路
五．实验原理与电路设计仿真 1、集成模拟乘法器1496的内部结构 集成模拟乘法器是完成两个模拟量（电压或电流）相乘的电子器件。在高频电子线路中，振幅调制、同步检波、混频、倍频、鉴频、鉴相等调制与解调的过程，均可视为两个信号相乘或包含相乘的过程。采用集成模拟乘法器实现上述功能比采用分立器件如二极管和三极管要简单的多，而且性能优越。所以目前在无线通信、广播电视等方面应用较多。集成模拟乘法器的常见产品有BG314、F1595、F1596、MC1495、MC1496、LM1595、LM1596等。下面介绍MC1496集成模拟乘法器。 （1）MC1496的内部结构 MC1496 是目前常用的平衡调制/解调器。它的典型应用包括乘、除、平方、开方、倍频、调制、混频、检波、鉴相、鉴频、动态增益控制等。MC1496 的和内部电路与外部引脚图如图1(a)(b)所示。 (a)1496内部电路 (b)1496引脚图 图1 MC1496的内部电路及引脚图 它内部电路含有 8 个有源晶体管，引脚 8 与 10 接输入电压 VX、1与 4接另一输入电压VY，6 与12 接输出电压 VO。一个理想乘法器的输出为VO=KVXVY，而实际上输出存在着各种误差，其输出的关系为：VO=K（VX +VXOS）（VY+VYOS）+VZOX。为了得到好的精度，必须消除 VXOS、VYOS与 VZOX三项失调电压。引脚 2 与 3 之间需外接电阻，对差分放大器 T5与 T6产生交流负反馈，可调节乘法器的信号增益，扩展输入电压的线性动态范围。 各引脚功能如下： 1：SIG+ 信号输入正端 2: GADJ 增益调节端 3：GADJ 增益调节端 4: SIG- 信号输入负端 5：BIAS 偏置端 6: OUT+ 正电流输出端 7: NC 空脚 8: CAR+ 载波信号输入正端 9: NC 空脚 10: CAR- 载波信号输入负端11: NC 空脚 12: OUT- 负电流输出端 13: NC 空脚 14: V- 负电源 （2）Multisim建立MC1496电路模块 启动multisim11程序，Ctrl+N新建电路图文件，按照MC1496内部结构图，将元器件放到电子工作平台的电路窗口上，按住鼠标左键拖动，全部选中。被选择的电路部分由周围的方框标示，表示完成子电路的选择。为了能对子电路进行外部连接，需要对子电路添加输入/输出。单击Place / HB/SB Connecter 命令或使用Ctrl+I 快捷操作，屏幕上出现输入/输出符号，

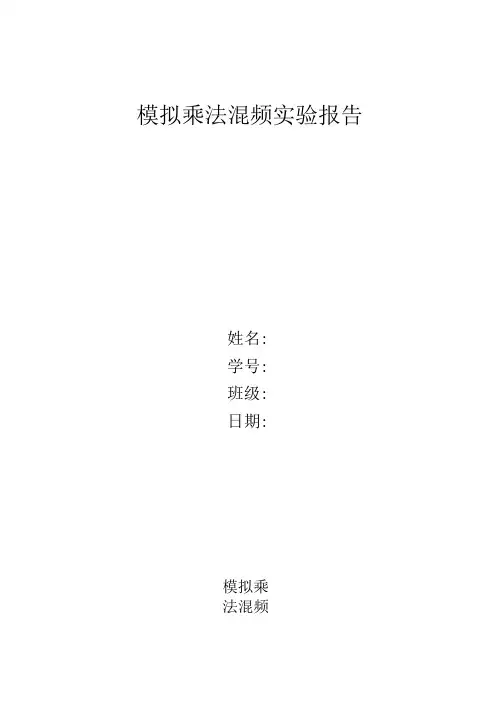

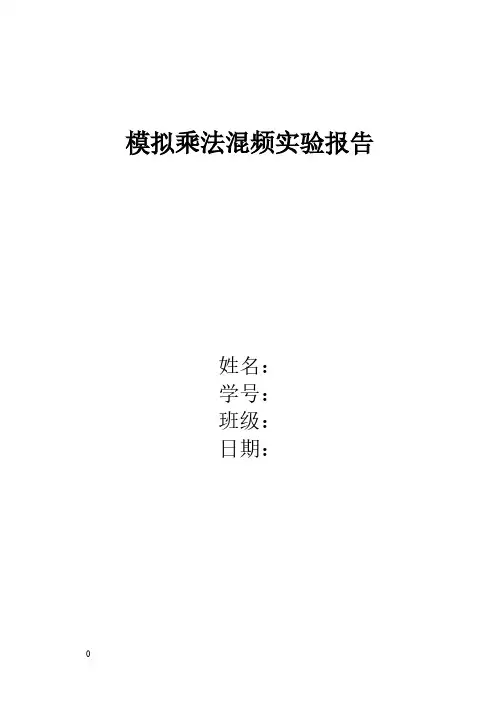

模拟乘法混频实验报告 姓名： 学号： 班级： 日期：
