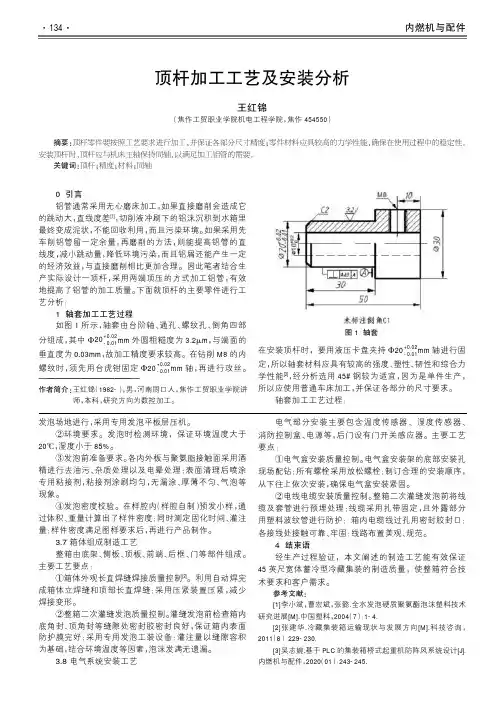

顶杆零件图1
活塞零件图
2
曲轴零件图
3
挺杆零件图
4
小轴零件图
5
连接轴零件图
6
定位小轴零件图
7
转盘零件图
8
法兰盘零件图
9
离合器零件图
10
连接盘零件图
11
转轴器零件图
12
法兰盘2 零件图
13
离合器座零件图
14
十字沟槽零件图
15
端盖零件图
16
套筒零件图
17
连接座零件图
18
轴阶套零件图19
转换套零件图
20
1.设计的目的 设计是培养机械工程类专业学生应职应岗能力的重要实践性教学环节，它要求学生能全面综合地运用所学的理论和实践知识，进行零件机械加工工艺规程和工艺装备的设计。其基本目的是： （1）培养工程意识。 （2）训练基本技能。 （3）培养质量意识。 （4）培养规范意识。 2设计的基本任务与要求 2、1、设计任务 （1）设计一个中等复杂的零件的加工工艺规程； （2）设计一个专用夹具； （3）编写设计说明书。 2、2、设计基本要求 （1）内容完整，步骤齐全。 （2）设计内容与说明书的数据和结论应一致，内容表达清楚，图纸准确规范，简图应简洁明了，正确易懂。 （3）正确处理继承与创新的关系。 （4）正确使用标准和规范。 （5）尽量采用先进设计手段。 3设计说明书的编写 说明书要求系统性好、条理清楚、语言简练、文字通顺、字迹工整、图例清晰、图文并茂，充分表达自己的见解，力求避免抄书。
第一章工艺设计与工装设计 1．基本任务： （1）绘制零件工件图一张； （2）绘制毛坯—零件合图一张； （3）编制机械加工工艺规程卡片一套； （4）编写设计说明书一份； （5）收集和研究原始资料，为夹具结构设计做好技术准备。 （6）初步拟定夹具结构方案，绘制夹具结构草图，进行必要的理论计算和分析。选择最佳的夹具结构方案，确定夹具精度和夹具总图尺寸、公差配合与技术要求。 （7）绘制夹具总图和主要非标准件零件图，编写设计说明书。 （8）编制夹具特殊使用维护、操作、制造方面的说明或技术要求。 2．设计要求： （1）应保证零件的加工质量，达到设计图纸的技术要求； （2）在保证加工质量的前提下，尽可能提高生产效率； （3）要尽量减轻工人劳动强度，必须考虑生产安全、工业卫生等措施； （4）在立足本企业的生产条件基础上，尽可能采用国内外新技术、新工艺、新装备； （5）工艺规程应正确、完整、简洁、清晰； （6）工艺规程应满足规范化、标准化要求； （7）夹具设计保证工件的加工精度； （8）提高生产效率； （9）工艺性好； （10）使用性好； （11）经济性好。 3．方法和步骤： 3．1生产纲领的计算与生产类型的确定 生产类型生产纲领（件/年） 大批生产小型零件（4KG）2800

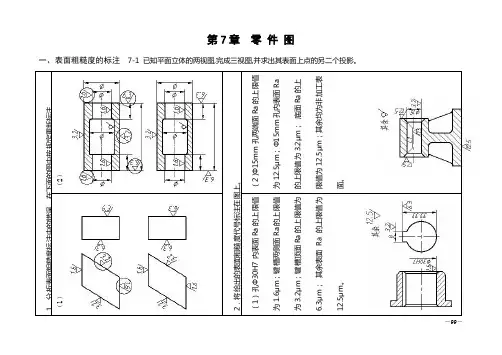

第七章 零件图
第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线
3. 两回转面的交线
4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图
P 60
P 61
P 62
P 63
P 64
P 65
P 66
P 67
首 页
下一页
极限与配合、形状和位置公差
第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线
3. 两回转面的交线
4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图
首 页
下页题
答 案
P60
极限与配合、形状和位置公差
第一章 制图基本知识 第二章 正投影法基础 第三章 换面法 第四章 组合体 1. 组合体视图的画法 2. 平面与回转面的交线
3. 两回转面的交线
4. 组合体视图及其尺寸注法 5. 读组合体视图 第五章 轴测图 第六章 机件形状的基本表示 方法 1. 视图、剖视 2. 断面、简化画法 第七章 零件图 第八章 常用标准件和齿轮、 弹簧表示法 第九章 装配图
首 页
题 目
下页题
返 回
P60
装配图与零件图得关系 读装配图通常可按如下三个步骤进行： 1、概括了解 首先从标题栏入手，可了解装配体得名称与绘图比例。从装配体得名称联系生产实践知识，往往可以知道装配体得大致用用途。例如：阀，一般就是用来控制流量起开关作用得；虎钳，一般就是用来夹持工件得；减速器则就是在传动系统中起减速作用得；各种泵则就是在气压、液压或润滑系统中产生一定压力与流量得 装置。通过比例，即可大致确定装配体得大小。 再从明细栏了解零件得名称与数量，并在视图中找出相应零件所在得位置。另外，浏览一下所有视图、尺寸与技术要求，初步了解该装配图得表达方法及各视图间得大致对应关系，以便为进一步瞧图打下基础。 、详细分析2． 分析装配体得工作原理，分析装配体得装配连接关系，分析装配体得结构组成情况及润滑、密封情况，分析零件得结构形状。要对照视图，将零件逐一从复杂得装配关系中分离出来，想出其结构形状。分离时，可按零件得序号顺序进行，以免遗漏。标准件、常用件往往一目了然，比较容易瞧懂。轴套类、轮盘类与其它简单零件一般通过一个或两个视图就能瞧懂。对于一些比较复杂得零件，应根据零件序号指引线所指部位，分析出该零件在该视图中得范围及外形，然后对照投影关系，找出该零件在其它视图中得位置及外形，并进行综合分析，想象出该零件得结构形状。 在分离零件时，利用剖视图中剖面线得方向或间隔得不同及零件间互相遮挡时得可见性规律来区分零件就是十分有效得。 对照投影关系时，借助三角板、分规等工具，往往能大大提高瞧图得速度与准确性。 对于运动零件得运动情况，可按传动路线逐一进行分析，分析其运动方向、传动关系及运动范围。 、归纳总结3． 归纳总结，一般可按以下几个主要问题进行： ①装配体得功能就是什么？其功能就是怎样实现得？在工作状态下，装配体中各零件起什么作用？运动零件之间就是如何协调运动得？ ②装配体得装配关系、连接方式就是怎样得？有无润滑、密封及其实现方式如何？ ③装配体得拆卸及装配顺序如何？ ④装配体如何使用？使用时应注意什么事项？ ⑤装配图中各视图得表达重点意图如何？就是否还有更好得表达方案？装配图中所注尺寸各属哪一类？ 上述读装配图得方法与步骤仅就是一个概括得说明。实际读图时几个步骤往往
支架零件图设计 1.设计的目的 设计是培养机械工程类专业学生应职应岗能力的重要实践性教学环节，它要求学生能全面综合地运用所学的理论和实践知识，进行零件机械加工工艺规程和工艺装备的设计。其基本目的是： （1）培养工程意识。 （2）训练基本技能。 （3）培养质量意识。 （4）培养规范意识。 2设计的基本任务与要求 2、1、设计任务 （1）设计一个中等复杂的零件的加工工艺规程； （2）设计一个专用夹具； （3）编写设计说明书。 2、2、设计基本要求 （1）内容完整，步骤齐全。 （2）设计内容与说明书的数据和结论应一致，内容表达清楚，图纸准确规范，简图应简洁明了，正确易懂。 （3）正确处理继承与创新的关系。 （4）正确使用标准和规范。 （5）尽量采用先进设计手段。 3设计说明书的编写 说明书要求系统性好、条理清楚、语言简练、文字通顺、字迹工整、图例清晰、图文并茂，充分表达自己的见解，力求避免抄书。
第一章工艺设计与工装设计 1．基本任务： （1）绘制零件工件图一张； （2）绘制毛坯—零件合图一张； （3）编制机械加工工艺规程卡片一套； （4）编写设计说明书一份； （5）收集和研究原始资料，为夹具结构设计做好技术准备。 （6）初步拟定夹具结构方案，绘制夹具结构草图，进行必要的理论计算和分析。选择最佳的夹具结构方案，确定夹具精度和夹具总图尺寸、公差配合与技术要求。 （7）绘制夹具总图和主要非标准件零件图，编写设计说明书。 （8）编制夹具特殊使用维护、操作、制造方面的说明或技术要求。 2．设计要求： （1）应保证零件的加工质量，达到设计图纸的技术要求； （2）在保证加工质量的前提下，尽可能提高生产效率； （3）要尽量减轻工人劳动强度，必须考虑生产安全、工业卫生等措施； （4）在立足本企业的生产条件基础上，尽可能采用国内外新技术、新工艺、新装备； （5）工艺规程应正确、完整、简洁、清晰； （6）工艺规程应满足规范化、标准化要求； （7）夹具设计保证工件的加工精度； （8）提高生产效率； （9）工艺性好； （10）使用性好； （11）经济性好。 3．方法和步骤： 3．1生产纲领的计算与生产类型的确定
编制者：审核者：使用者：编号：QCJXJC0301 项目三识读零件图 任务一识读简单轴类零件图 高（）班组姓名教师评价: 编制人：审核人： 【学习目标】 1、了解零件图的作用和包含的内容 2、学会分析视图并掌握尺寸标注 3、学会分析与总结的方法，并能学以致用； 4、激情投入，疯狂记忆，体验学习的快乐。 重点：视图分析 难点：对零件图视图表达的具体运用 【使用说明与学法指导】 1.根据上一节课的内容，熟记基础知识。自主高效预习，提升自己的理解能力. 2.先利用20分钟，精读教材P25-P29页，把重点内容勾画出来，然后结合预习案再读教材，完成预习案 题目 3.将预习中不能解决的问题标出来，并写到后面“我的疑惑”处. 【预习案】 一、教材助读 1.零件图 表达单个零件形状、大小和特征的图样，也是在制造和检验机器零件时所用的图样，又称零件工作图。在生产过程中，根据零件图样和图样的技术要求进行生产准备、加工制造及检验。因此，它是指导零件生产的重要技术文件。 2.砂轮越程槽 越程槽是磨削加工时用的.砂轮的柱面和端面之间有个圆角,这个角很难控制,并且不稳定,工艺上没法利用,在需要台阶轴的外径和台阶端面时,夹角处没法磨到所需的精度和粗糙度,于是就在外径和台阶相交处将外径和台阶的根部各车去一些,形成一个槽,就叫砂轮越程槽,简称越程槽。如,内园和台阶,V型槽,T 型槽等等。 3.定位尺寸 用来标记该零件处于大结构中的具体位置，如在长方体上挖一个圆柱孔时，该孔中心轴与长方体边界的距离就是定位尺寸。 4.倒角 倒角是机械工程上的术语.比如说在一块木板上钻眼,完成后孔壁和板面为90度直角.倒角就是在那个90度的棱上面再弄一个一般为45度的小平面,这样这个平面和内壁,或者和板面之间就都是45度了.这样做的好处是使在向孔里插东西的时候不至于被卡住,更方便些. 5.退刀槽 在车床加工中，如车削内孔、车削螺纹时，为便于退出刀具并将工序加工到毛坯底部，常在待加工面末端，预先制出退刀的空槽，称为退刀槽。 为在加工时便于退刀，且在装配时与相邻零件保证靠紧，在台肩处应加工出退刀槽。退刀槽和越程槽是在轴的根部和孔的底部做出的环形沟槽。沟槽的作用一是保证加工到位，二是保证装配时相邻零件的端面靠紧。一般用于车削加工中的（如车外圆，镗孔等）叫退刀槽 二、零件图识读
机械设计装配图及零件 图技术要求 标准化工作室编码[XX968T-XX89628-XJ668-XT689N]
一般零件图技术要求: 1.一般技术要求： 零件去除氧化皮。 零件加工表面上，不应有划痕、擦伤等损伤零件表面的缺陷。 去除毛刺飞边。 2.热处理要求： 经调质处理，HRC50～55。 零件进行高频淬火，350～370℃回火，HRC40～45。 渗碳深度。 进行高温时效处理。 3.公差要求： 未注形状公差应符合GB1184-80的要求。 未注长度尺寸允许偏差±。 铸件公差带对称于毛坯铸件基本尺寸配置。 4.零件棱角： 未注圆角半径R5。 未注倒角均为2×45°。 锐角倒钝。 5.装配要求： 各密封件装配前必须浸透油。 装配滚动轴承允许采用机油加热进行热装，油的温度不得超过100℃。 齿轮箱装配后应设计和工艺规定进行空载试验。试验时不应有冲击、噪声，温升和渗漏不得超过有关标准规定。 齿轮装配后，齿面的接触斑点和侧隙应符合GB10095和GB11365的规定。 装配液压系统时允许使用密封填料或密封胶，但应防止进入系统中。 进入装配的零件及部件（包括外购件、外协件），均必须具有检验部门的合格证方能进行装配。 零件在装配前必须清理和清洗干净，不得有毛刺、飞边、氧化皮、锈蚀、切屑、油污、着色剂和灰尘等。 装配前应对零、部件的主要配合尺寸，特别是过盈配合尺寸及相关精度进行复查。 装配过程中零件不允许磕、碰、划伤和锈蚀。 螺钉、螺栓和螺母紧固时，严禁打击或使用不合适的旋具和扳手。紧固后螺钉槽、螺母和螺钉、螺栓头部不得损坏。 规定拧紧力矩要求的紧固件，必须采用力矩扳手，并按规定的拧紧力矩紧固。 同一零件用多件螺钉（螺栓）紧固时，各螺钉（螺栓）需交叉、对称、逐步、均匀拧紧。 圆锥销装配时应与孔应进行涂色检查，其接触率不应小于配合长度的60%，并应均匀分布。 平键与轴上键槽两侧面应均匀接触，其配合面不得有间隙。 花键装配同时接触的齿面数不少于2/3，接触率在键齿的长度和高度方向不得低于50%。 滑动配合的平键（或花键）装配后，相配件移动自如，不得有松紧不均现象。

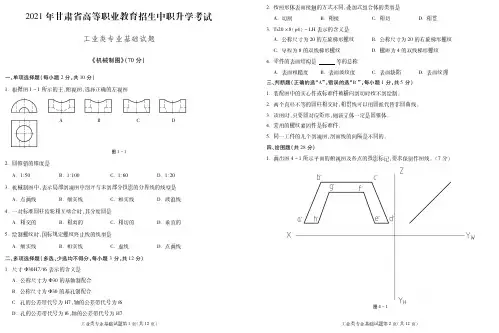

-------------------------------------密-----------------------封-----------------------线--------------------------------- 班级___________ 考场__________ 姓名______________ 学号_________ 徐工技校2011至2012学年度第二学期 《机械制图》期终考试试题库（零件图、装配图） 一、填空题（每空1分） 第九章 零件图 1. 主视图的投影方向应该能够反映零件的 。（难度：A ） 2. 和 公差简称为形位公差（难度：A ） 3. 尺寸公差带是由 和 两个要素组成。 确定公差带位置， 确定公差带大小。（难度：A ） 4. 配合有 和 两种基准制。配合分成间隙配合 、 和 三类。（难度：A ） 5. 允许尺寸变动的两个 称为极限尺寸。（难度：A ） 6. 极限与配合在零件图上的标注，其中一种形式是在孔或轴的基本尺寸后面注出基本偏差代号和公差等级，这种形式用于 的零件图上。第二种形式是在孔或轴的基本尺寸后面，注出偏差值，这种形式用于 的零件图上。第三种是在孔或轴的基本尺寸后面，既注出基本偏差代号和公差等级，又同时注出上、下偏差数值，这种形式用于 的零件图上。（难度：B ） 7. 形位公差的框格用 线绘制，分成 格或多格 。（难度：A ） 8. 按作用不同，可将基准分为 基准和 基准。（难度：A ） 9. 基孔制的孔（基准孔）的基本偏差代号用 符号表示，其基本偏差值为 。基轴制的轴（基准轴）的基本偏差代号用 符号表示，其基本偏差值为 。（难度：A ） 10. 基本偏差是决定公差带相对零线位置的 。（难度：A ） 11. 外螺纹的规定画法是：大径用 表示；小径用 表示；终止线用 表示。（难度：A ） 12. 当被连接零件之一较厚，不允许被钻成通孔时，可采用 连接。（难度：A ） 13. 剖切平面通过轴和键的轴线或对称面，轴和键均按 形式画出，键的顶面和轮毂键槽的底面有间隙，应画 条线。（难度：A ） 14. Tr40×14(P7)LH-8e-L 的含义_____________________________________________（难度：B ） 15. 模数大，齿距 ，齿厚、齿高也随之 ，因而齿轮的承载能力 。（难度：B ） 16. 螺纹的旋向有 和 两种，工程上常用 螺纹。（难度：B ） 17. 单个圆柱齿轮的剖视图中，当剖切平面通过齿轮的轴线时，轮齿一律按 绘制，齿根线画成 线。（难度：B ） 18. 普通平键有 、 和 三种结构类型。（难度：B ） 19. 左旋螺纹要注写 。（难度：A ） 20. 普通平键的标记：键 GB/T1096 18×11×100表示b= mm ，h= mm ，L= mm 的A 型普通平键（A 省略不注）。（难度：B ） 第十章 装配图 1. 在装配图中，当剖切平面通过某些标准产品的组合件，或该组合件已由其他图形表达清楚时，可只画出 。（难度：A ） 2. 装配图中的明细栏画在装配图右下角标题栏的 方，栏内分格线为 线，左边外框线为 线。（难度：A ） 3. 两个零件的接触表面，只用 条共有的轮廓线表示；非接触面画 条轮廓线。（难度：A ） 4. 装配图中的 ，用来表达机器（或部件）的工作原理、装配关系和结构特点。（难度：A ） 5. 在装配图中 尺寸表示机器、部件规格或性能的尺寸。（难度：A ） 6. 在各视图中，同一零件的剖面线方向与间隔必须 。（难度：A ） 7. 装配图中的指引线应自所指引部分的可见轮廓内引出，并在指引线末端画一 。若所指部分不便于画圆点时，可在指引线末端画 ，并指向该部分的轮廓线。（难度：A ） 8. 一张完整的装配图包括以下几项基本内容： 、 、 和标题栏、零件序号、明细栏。（难度：A ） 9. 装配图中零件序号应自下而上，如标题栏上方位置不够时，可将明细栏顺序画在标题栏的
支架零件铸造工艺设计 一、零件的生产条件、结构及技术要求 1、生产性质：大批量生产 2、材料：HT200 3、零件加工方法： 零件上有多个孔，除中间的大孔需要铸造以外，其他孔在考虑加工余量后不宜铸造成型，采用机械方法加工，均不铸出。 造型方法：机器造型；造芯方法：机器制芯 4、主要技术要求： 满足HT200的机械性能要求，去毛刺及锐边，铸件表面不允取有缺陷。 二、零件图及立体图结构分析 1、零件图如下： 零件主视图零件俯视图 2、立体图如下：
三、工艺设计过程 1、铸造工艺设计方法及分析 （1）铸件壁厚 为了避免浇不到、冷隔等缺陷，铸件不应太薄。铸件的最小允许壁厚与铸造的流动性密切相关。在普通砂型铸造的条件下，铸件最小允许壁厚见表1。 表1. 铸件最小允许壁厚 材料 铸件轮廓尺寸/mm 200x200以下200x200~500x500 500x500以上 铸钢6~8 10~12 18~25 铸铁5~6 6~10 15~20 球墨铸 铁 6 12 查得灰铁铸件在100~200mm的轮廓尺寸下，最小允许壁厚为5~6mm。由零 件图可知，零件中不存在壁厚小于设计要求的结构，在设计过程中，也没有出现 壁厚小于最小壁厚要求的情况。 （2）造型、制芯方法 造型方法：该零件需批量生产，为中小型铸件，因此，采用湿型粘土砂机 器造型，模样采用金属模，采用技术先进的机器造型。 制芯方法：在造芯用料及方法选择中，如用粘土砂制作砂芯原料成本较低， 但是烘干后容易产生裂纹，容易变形。在大批量生产的条件下，由于需要提高造 芯效率，且常要求砂芯具有高的尺寸精度，此工艺所需的砂芯采用热芯盒法生产 砂芯，以增加其强度及保证铸件质量。选择使用射芯工艺生产砂芯。采用热芯盒 制芯工艺热芯盒法制芯，是用液态固性树脂粘结剂和催化剂制成的一种芯砂，填 入加热到一定的芯盒内，贴近芯盒表面的砂芯受热，其粘结剂在很短的时间内硬化。而且只要砂芯表层有数毫米的硬壳即可自芯取出，中心部分的砂芯利用余热 可自行硬化。 （3）砂箱中铸件数目的确定及排布 初步确定一箱中放几个铸件，作为进行浇冒口设计的依据。一箱中的铸件 数目，应该是在保证铸件质量的前提下越多越好。 本铸件在一砂箱中高约130mm，长约200mm，宽约110mm，体积约99.7 cm^3,密度7.2g/cm^3,重约0.8Kg。结合沙箱内框尺寸：上箱为960*610*250mm 下箱为960*610*250mm，初选为一箱四件，铸件在砂箱中排列均匀对称，这样金
零件图的识读 一．看零件图的目的 在零件设计制造、机器安装、机器的使用和维修及技术革新、技术交流等工作中，常常要看零件图。 看零件图的目的是为了弄清零件图所表达零件的结构形状、尺寸和技术要求，以便指导生产和解决有关的技术问题，这就要求工程技术人员必须具有熟练阅读零件图的能力。 本门课程的目标就是要根据一章零件图纸写出它的工艺规程来。 二．看零件图的方法和步骤 1.看零件图的方法 1)形体分析法 2)线面分析法 3)典型零件类比法 注意：实际读零件图时,三种方法常常综合运用,先用类比法，如果有些地方看不懂,再用形体分析法或线面分析法，看难懂的地方。 ２.看零件图的常用步骤 ?一看标题栏，了解零件概况。 ?二看视图，想象零件形状。 ?三看尺寸标注，分析尺寸基准。 ?四看技术要求，掌握关键质量。（关键质量是指要求高的尺寸公差、形位公差、表面粗糙度等技术要求的表面。） ?归纳总结 综合前面的分析，把图形、尺寸和技术要求等全面系统地联系起来思索，并参阅相关资料，得出零件的整体结构、尺寸大小、技术要求及零件的作用等完整的概念。 例：齿轮轴零件图
一看标题栏了解零件概况
从标题栏可知，该零件叫齿轮轴。齿轮轴是用来传递动力和运动的，其材料为45号钢，属于轴类零件。 二看视图，想象零件形状 分析表达方案和形体结构表达方案由主视图和移出断面图组成，轮齿部分作了局部剖。主视图（结合尺寸）已将齿轮轴的主要结构表达清楚了，由几段不同直径的回转体组成，最大圆柱上制有轮齿，最右端圆柱上有一键槽，零件两端及轮齿两端有倒角，C、D两端面处有砂轮越程槽。移出断面图用于表达键槽深度和进行有关标注。 三看尺寸标注，分析尺寸基准 分析尺寸齿轮轴中两Ф35k6轴段及Ф20r6轴段用来安装滚动轴承及联轴器，径向尺寸的基准为齿轮轴的轴线。端面C用于安装挡油环及轴向定位，所以端面C为长度方向的主要尺寸基准，注出了尺寸2、8、76等。端面D为长度方向的第一辅助尺寸基准，注出了尺寸2、28。齿轮轴的右端面为长度方向尺寸的另一辅助基准，注出了尺寸4、53等。键槽长度45，齿轮宽度60等为轴向的重要尺寸，已直接注出。 四看技术要求，掌握关键质量 分析技术要求两个Ф35及Ф20的轴颈处有配合要求，尺寸精度较高，均为6级公差，相应的表面粗糙度要求也较高，分别为Ra1.6和3.2 。对键槽提出了对称度要求。对热处理、倒角、未注尺寸公差等提出了4项文字说明要求。 归纳总结 通过上述看图分析，对齿轮轴的作用、结构形状、尺寸大小、主要加工方法及加工中的主要技术指标要求，就有了较清楚的认识。综合起来，即可得出齿轮轴的总体印象。 注意：在看零件图的过程中，上述步骤不能把它们机械地分开，往往是参差进行的。另外，对于较复杂的零件图，往往要参考有关技术资料，如装配图，相关零件的零件图及说明书等，才能完全看懂。对于有些表达不够理想的零件图，需要反复仔细地分析，才能看懂。 （巩固练习） 零件图识读练习
指导老师: 戴老师 年级: 10机设(4)班
姓名: 马侦 学号: 0435 目录 1、工艺选择说明 (1) 零件图工艺分析 (1) 毛胚的选择及尺寸的确定 (1) 基准的选择 (2) 确定工序尺寸及加工余量 (3) 2、工艺流程 (4) 输出轴各部分尺寸及加工精度要求 (4) 具体工艺流程 (5) 3、小结 (7) 4、参考文献 (7) 附：产品零件图
一、工艺选择说明 1、零件图工艺分析 我的题目是输出轴加工工艺设计，输出轴是典型的阶梯轴，其作用主要用来传递转矩和动力。现在对零件图的结构特点和技术要求进行分析： ①载荷分析：输出轴承受的载荷比较大，要求输出轴材料应具有足 够强的硬度和耐磨性能； ②尺寸公差分析：零件图上的轴颈Φ60的公差为,查公差表可知，其 精度等级达到了IT5，另外，两个轴头Φ和Φ80的公差分别为、,查公差表可知，其精度等级也都已达到了IT6精度，因此，在加工过程中要特别注意轴颈和轴头的加工； ③位置度分析：两轴头的同轴度为,在加工过程中必须打中心空以保 证同轴度，另外，对键槽的直线度也有要求。 ④热处理：零件图要求调质处理28~32HRC。 2、毛胚的选择及其尺寸的确定 2．1确定毛坯种类 毛坯种类的选择不仅影响毛坯的制造工艺及费用，而且也与零件的机械加工工艺和加工质量密切相关。为此需要毛坯制造和机械加工
两方面的工艺人员密切配合，合理地确定毛坯的种类、结构形状。毛坯种类有： 1）铸件 对形状较复杂的毛坯，一般可用铸造方法制造。目前大多数铸件采用砂型铸造，对尺寸精度要求较高的小型铸件，可采用特种铸造，如永久型铸造、精密铸造、压力铸造、熔模铸造成和离心铸造等。2）锻件 锻件毛坯由于经锻造后可得到连续和均匀的金属纤维组织。因此锻件的力学性能较好，常用于受力复杂的重要钢质零件。其中自由锻件的精度和生产率较低，主要用于小批生产和大型锻件的制造。模型锻造件的尺寸精度和生产率较高，主要用于产量较大的中小型锻件。 3）型材 型材主要有板材、棒材、线材等。常用截面形状有圆形、方形、六角形和特殊截面形状。就其制造方法，又可分为热轧和冷拉两大类。 热轧型材尺寸较大，精度较低，用于一般的机械零件。冷拉型材尺寸较小，精度较高，主要用于毛坯精度要求较高的中小型零件。4）焊接件
XXXX大学 课程设计 题目：设计“支架”零件的机械加工工艺规程及Ф11孔的工艺装备与夹具设计 班级：汽车06-2 姓名：XXXX 指导教师：XXXX 完成日期：2009.06.30
一、设计题目 二、设计要求 设计的要求包括如下几个部分： 1．绘制零件图。1张2. 绘制零件毛坯图。1张3．编制零件的机械加工工艺卡片。1套4．绘制夹具装配图（A0或A1）1张5．编写课程设计说明书（约5000——8000字）。1份说明书主要包括以下内容（章节） （1）．目录
（2）．摘要（中外文对照的，各占一页） （3）．零件工艺性分析 （4）．机械加工工艺规程设计 （5）．指定工序的专用机床夹具设计 （6）．方案综合评价与结论 （7）．体会与展望 （8）．参考文献 列出参考文献(包括书、期刊、报告等，15条以上) 三、上交材料 1.零件图1张 2.毛坯图1张 3.机械加工工艺过程卡片1张 4.零件的机械加工工艺卡片1张 5.夹具装配图 6.设计说明书1份 四、进度安排 1.第l～2天查资料，熟悉题目阶段。 2.第3～7天，完成零件的工艺性分析,确定毛坯的类型、制造方法和机械加工工艺规程的设计并编制出零件的机械加工工艺卡片。3．第8～10天，完成夹具总体方案设计（画出草图，与指导教师沟通，在其同意的前提下，进行课程设计的下一步）。 4．第11～13天，完成夹具总装图的绘制。 5．第14～15天，零件图的绘制。 6．第16～18天，整理并完成设计说明书的编写。 7．第19天，完成图纸和说明书的输出打印。 8．第20～21天，答辩 五、指导教师评语
成绩： 指导教师 日期 摘要 设计内容：设计“支架”零件的机械加工工艺规程及加工φ30H7孔的工艺装备，并绘制出支架零件图、毛坯图、夹具装配图，填写工艺卡片，编制课程设计说明书。 设计意义：通过该课程设计，将所学理论与生产实践相结合，锻炼了自己分析问题、发现问题、解决问题的能力，在这个过程中我独立地分析和解决了零件机械制造的工艺问题，设计了机床专用夹具这一典型的工艺装备，提高了结构设计能力，增强了专业技能，为今后的毕业设计及对自己未来将从事的工作进行了一次适应性训练，从而打下了良好的
编号：JXZT3059 编制人：审核人：联系领导：日期：13.01.10 第1次修改 课题：识读零件图（二） 班级：学生姓名：组别：评价： 【学习目标】 1、了解读零件图的目的 2、掌握读零件图的方法和步骤 3、自主学习，合作探究 重点：读零件图的方法和步骤 难点：读零件图的方法和步骤 【使用说明与学法指导】 1、熟悉基础理论知识，自主高效预习，提升自己的理解能力； 2、先利用20分钟，精读预习案中的内容，把重点勾画出来，注意区分比较，然后结合预习案，完成预习案题目； 3、将预习中不能解决的问题标出来，并写到后面“我的疑惑”处； 【预习案】 （一）教材助读： （1）读零件图的目的 读懂零件图是指能对零件图中的所有信息作出唯一的解释，它是每一个技术人员必须掌握的基本技能。读零件图的目的就是要根据零件图分析想象零件的结构形状，了解零件的尺寸和技术要求等内容，以便在制造零件时能合理地采用相应的加工和检验方法，从而加工出合格的零件。 （2）看零件图的方法和步骤 a.看零件图的方法 1)形体分析法 2)线面分析法 3)典型零件类比法 注意：实际读零件图时,三种方法常常综合运用,先用类比法，如果有些地方看不懂,再用形体分析法或线面分析法，看难懂的地方。 b.看零件图的常用步骤 ?一看标题栏，了解零件概况。 ?二看视图，想象零件形状。 ?三看尺寸标注，分析尺寸基准。 ?四看技术要求，掌握关键质量。（关键质量是指要求高的尺寸公差、形位公差、表面粗糙度等技术要求的表面。） c.归纳总结 综合前面的分析，把图形、尺寸和技术要求等全面系统地联系起来思索，并参阅相关资料，得出零件的整体结构、尺寸大小、技术要求及零件的作用等完整的概念。 例：齿轮轴零件图
机械设计 1.轴套类零件 这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。 在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。由此注出图中所示的 Ф14 、Ф11（见A-A断面）等。这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。 如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、 28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。
2.盘盖类零件 这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。 在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要 尺寸基准常选用重要的端面。 3.叉架类零件 这类零件一般有拨叉、连杆、支座等零件。由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。
【课题编号】 12 —项目四、任务四 【课题名称】 支架零件图 【教学目标与要求】 一、知识目标 1.了解复杂支架的结构特点。 2.分析绘制复杂支架的工艺过程。 3.熟悉应用AutoCAD 2009软件绘制与支架零件图的操作步骤。 二、能力目标 能用AutoCAD 2009软件绘制支架零件图。 三、素质目标 掌握绘制复杂支架零件的操作步骤，培养认真、耐心、细致的学习作风。 四、教学要求 1.能够分析图样结构特点，选择相应的指令，指定绘图工艺过程。 2.能够操作AutoCAD 2009软件，正确绘制支架零件图。 【难点分析】 支架零件图形结构分析 【分析学生】 读懂支架零件图形结构，是画好支架零件图形的前提，所以要先帮助学生读懂支架零件图形结构，才能画出零件图。
【教学思路设计】 分析图样——制定绘图工艺——边讲边示范——学生实践，教师指导 【教学安排】 4学时 【教学过程】 一、分析图样 如图4-91所示的支架零件。零件由三部分组成，左侧为支承轴转动的轴承孔，内孔直径为25mm，长55mm；右侧为固定自身的结构，为半圆柱形，圆柱半径为30mm，内孔半径为20mm；两侧有二个固定孔，直径为13mm；中间部分为连接肋板结构，成T型，宽30mm，高28mm，肋板厚6mm。 二、绘图工艺分析 1.先画好中心线和定位线。 2.绘空心圆柱体投影。 3.绘制圆筒剖切图形。 4.绘制空心半圆柱体。 5.绘制A向视图。 6.绘制连接肋板。 三、支架零件绘图操作步骤 1.启动AutoCAD 2009。设置绘图环境。 激活“极轴追踪”、“对象捕捉”、“对象捕捉追踪”——设增量角
东华大学 机械工程学院 实验报告 实验名称零件的综合精度测量与评定 课程名称自选综合实验 专业机械制造学期大四上 姓名余欣学号080800326指导教师周亚勤实验成绩 实验日期年月日
目录 一、实验目的及要求 (3) 二、实验装置 (3) 三、实验内容 (3) 四．零件的精度设计要求 (4) 五．测量项目的确定 (6) 六．测量方案分析，选择测量方法和测量器具 (7) 七．设计和搭建专用测量装置（平台）并进行零件综 合精度测量及数据记录 (7) 八．测量数据分析及零件综合精度评定 (19) 九．测量体会与收获 (21) 十．参考资料 (21)
一、实验目的及要求 1.实验目的 (1)进一步理解并掌握精密测量相关的概念、仪器量具分类、测量方法和所用器具的技术指标及参数 （2）通过零件综合精度的测量和评定，掌握零件精度设计的基本原理和方法；具备零件技术测量的基本技能 （3）通过零件综合精度测量专用测量装置方案的设计、测量和分析评定，提高学习综合运用所学专业知识进行零件精度设计的能力，能对设计的零件进行正确的公差标注；能根据零件图设计侧脸装置正确检测零件等，为后续的毕业设计作一次基本训练。 2.实验要求 (1)能正确应用专业技术基础知识，分析被测零件图的精度要求和技术要求，确定测量项目。 （2）能正确应用互换性与测量技术基础的基本理论，根据被测零件的技术要求，按照不同的测量项目自己设计测量方案，选择测量方法和测量器具。 （3）能够正确运用实验室的各测量器具和夹具装置，对复杂零件进行专用侧脸装置的设计和搭建，进行零件综合精度的测量。 （4）熟悉和运用有关有关精度设计、测量等手册和资料，测量并评定所测量零件的合格性，培养工程技术人员的基本工作方法。 二、实验装置 1、实验室已有测量器具 2、零件若干 3、常用量具 4、组合夹具 三、实验内容 1、以小组为单位，分配测量对象,明确零件图的精度要求 2、确定测量项目 3、制定零件测量项目的测量方案，选择测量方法和测量器具 4、专用测量装置的设计和搭建 5、综合精度的测量和记录 6、零件综合精度的评定 7、撰写侧脸实验报告
机械制图基本知识 一.零件图的作用与内容 1.零件图的作用 任何机械都是由许多零件组成的，制造机器就必须先制造零件。零件图就是制造和检验零件的依据，它依据零件在机器中的位置和作用，对零件在外形、结构、尺寸、材料和技术要去等方面都提出了一定的要求。 2.零件图的内容 一张完整的零件图应该包括以下内容，如图1所示 图1 INT7 2”的零件图 （1）标题栏 位于图中的右下角，标题栏一般填写零件名称、材料、数量、图样的比例，代号和图样的责任人签名和单位名称等。标题栏的方向与看图的方向应一致。 标题栏 技术要求
画法和简化画法等表达方法表达。 （3）必要的尺寸反映零件各部分结构的大小和相互位置关系，满足零件制造和检验的要求。 （4）技术要求给出零件的表面粗糙度、尺寸公差、形状和位置公差以及材料的热处理和表面处理等要求。 二、视图 基本视图:物体向６个基本投影面(物体在立方体的中心，投影到前后左右上下6个方向)投影所得的视图，他们是他们是: 前视图（主视图）、左视图、右视图、顶视图、底视图及后视图。 三、全剖半剖
分为全剖视图和半剖视图。 全剖视图：用剖切面完全的剖开物体所得到的剖视图称为全剖试图 半剖视图：当物体具有对称平面时，向垂直于对称平面的投影面上投影所得的图形，可以对中心线为界，一半画成剖视图，另一半画成视图，称为半剖视图。
四、尺寸及其标注 1、尺寸的定义：以特定单位表示线性尺寸值的数值 2、尺寸的分类： 1）基本尺寸通过它应用上、下偏差可计算出极限尺寸的尺寸。 2）实际尺寸通过测量获得的尺寸。 3）极限尺寸一个尺寸允许的两个极端，其中最大的一个称为最大极限尺寸；较小的一个称为最小极限尺寸。 4）尺寸偏差最大极限尺寸减其基本尺寸的所得的代数差称为上偏差；最小极限尺寸减其基本尺寸所得代数差称为下偏差。上下偏差统称为极限偏差，偏差可正可负。 5）尺寸公差简称公差最大极限尺寸减去最小极限尺寸之差，它是允许尺寸的变动量。尺寸公差永为正值 ；其中Φ20为基本尺寸，0.81为公差。0.5为上偏差，-0.31例如：Φ200.5 -0.31 为下偏差。20.5和19.69分别为最大最小极限尺寸。 6）零线 在极限与配合图中，表示基本尺寸的一条直线，以其为基准确定偏差和公差。 7)标准公差 极限与配合制中，所规定的任一公差。国家标准中规定，对于一定的基本尺寸，其标准公差共有20个公差等级。 公差分为CT 、IT、JT 3个系列标准。CT系列为铸造公差标准，IT是ISO国际尺寸公差，JT为中国机械部尺寸公差
第七章练习题 1. 单项选择 1-1 重要的轴类零件的毛坯通常应选择（ ①铸件②锻件 ③棒料④管材 ）。 1-2 普通机床床身的毛坯多采用（ ①铸件②锻件③焊接件 ）。④冲压件 1-3 基准重合原则是指使用被加工表面的（）基准作为精基准。 ②设计②工序③测量④装配 1-4 箱体类零件常采用（）作为统一精基准。 ①一面一孔②一面两孔③两面一孔④两面两孔 1-5 经济加工精度是在（）条件下所能保证的加工精度和表面粗糙度。 ①最不利②最佳状态③最小成本④正常加工 1-6 铜合金7 级精度外圆表面加工通常采用（）的加工路线。 ①粗车②粗车-半精车③粗车-半精车-精车④粗车-半精车-精磨1-7 淬火钢7 级精度外圆表面常采用的加工路线是（）。 ①粗车—半精车—精车③粗车—半精车—粗磨②粗车—半精车—精车—金刚石车④粗车—半精车—粗磨—精磨 1-8 铸铁箱体上φ120H7孔常采用的加工路线是（）。 ①粗镗—半精镗—精镗③粗镗—半精镗—粗磨②粗镗—半精镗—铰 ④粗镗—半精镗—粗磨—精磨 1-9 为改善材料切削性能而进行的热处理工序（如退火、正火等），通常安排在（）进行。 ①切削加工之前②磨削加工之前③切削加工之后④粗加工后、精加工前 1-10 工序余量公差等于( )。 ①上道工序尺寸公差与本道工序尺寸公差之和 ②上道工序尺寸公差与本道工序尺寸公差之差 ③上道工序尺寸公差与本道工序尺寸公差之和的二分之一 ④上道工序尺寸公差与本道工序尺寸公差之差的二分之一 1-11 直线尺寸链采用极值算法时，其封闭环的下偏差等于（ ①增环的上偏差之和减去减环的上偏差之和 ）。
②增环的上偏差之和减去减环的下偏差之和 ③增环的下偏差之和减去减环的上偏差之和 ④增环的下偏差之和减去减环的下偏差之和 1-12 （ 直线尺寸链采用概率算法时，若各组成环均接近正态分布，则封闭环的公差等于）。 ①各组成环中公差最大值 ③各组成环公差之和 ②各组成环中公差的最小值 ④各组成环公差平方和的平方根 1-13 用近似概率算法计算封闭环公差时，k值常取为（ ①0.6～0.8 ②0.8～1 ③1～1.2 ④ 1.2～1.4 ）。 1-14 派生式CAPP 系统以（）为基础。 ①成组技术②数控技术③运筹学④网络技术 1-15 工艺路线优化问题实质上是（）问题。 ①寻找最短路径 2. 多项选择 ②寻找最长路径③寻找关键路径④工序排序 2-1 选择粗基准最主要的原则是（）。 ①保证相互位置关系原则 ④自为基准原则 ②保证加工余量均匀分配原则③基准重合原则 2-2 采用统一精基准原则的好处有（）。 ①有利于保证被加工面的形状精度②有利于保证被加工面之间的位置精度 ③可以简化夹具设计与制造 2-3 平面加工方法有（）等。 ④可以减小加工余量 ①车削②铣削③磨削④拉削 2-4 研磨加工可以（）。 ①提高加工表面尺寸精度 ④提高加工表面的硬度 ②提高加工表面形状精度③降低加工表面粗糙度 2-5 安排加工顺序的原则有（）和先粗后精。 ①先基准后其他②先主后次③先面后孔④先难后易 2-6 采用工序集中原则的优点是（ ①易于保证加工面之间的位置精度 ③可以降低对工人技术水平的要求 ）。 ②便于管理 ④可以减小工件装夹时间 2-7 最小余量包括( )和本工序安装误差。
课程设计题目：支架零件工艺工装设计 院：应用技术学院 专业：机械设计制造及其自动化班级：学号：学生姓名： 导师姓名： 完成日期：
目录 引言 (1) 第一章零件的分析 (1) 第二章工艺规程设计 (2) 第三章夹具设计 (5) 第四章拉刀设计 (5) 总结 (9) 附录 (10) 参考文献 (10)
引言 本次课程设计是我们在毕业设计前一次重要的实践设计，对所学的基础课、技术基础课和专业课能很好的进行系统的复习，也是我们在进行毕业之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们四年的大学生活中占有重要的地位。 在些次设计中我们主要是设计推动架的加工工艺和工艺器具。在此次课程设计过程中，我小组成员齐心协力、共同努力完成了此项设计。 在设计期间查阅了大量的资料，并且得到了有关老师的指点，尤其是 老师的亲切指导和老师的大力帮助，在此表示感谢！ 第一章零件的分析 1.1零件的作用 把从电动机传来的旋转运动通过偏心轮、杠杆使该零件绕 mm轴心线摆动。同时，棘爪拨动棘轮，使丝杠转动，实现工作台的自动进给。 1.2零件的工艺分析 推动架共有二组加工表面，其相互有一定关联要求。分析如下： 1.2.1 以φ32为中心的一组加工表面 这一组加工表面包括：45、60、φ16孔 1.2.2 是φ16孔为中心的一组加工表面 这一组加工表面包括：40、25、6x1槽、6x9槽孔、M8孔经过分析，为了保证加工精度和降低加工成本，将φ32孔和φ16作为定位基准，以他为工艺基准能很好保证其他各个尺寸要求，完全可以达到图纸要求。 由上面分析可知，加工时应先加工第一组表面，再以第一组加工后表面为精基准加工另外一组加工面。 第一页
机电及自动化学院 《机械制造工艺学》课程设计说明书设计题目：支架工艺规程设计 2011年7月5日 序言 本次机械加工工艺规程设计，是我们学完了机械制图、机械制造工艺学、工程材料、机械设计、CAD/CAM等专业基础课和主要专业课，又经过了上学期得机械设计课程设计之后，进行的又一次实践性环节，特别强调对机械制造工艺学和工程材料这两门课程的运用，同时也有对刀具和切屑的部分知识的综合，因此这是我们对以前所学各门
课程的一次较为深入的综合总复习，同时还要对相关课外知识进行查阅和学习，也是一次对我们实际运用知识解决问题能力的练习。 我的设计题目是支架工艺规程设计，本次设计同时需要结合生产实习中学到的实践知识，并通过查找图册、手册等资料来解决工艺问题。由于能力和经验所限，以及对知识掌握、熟悉程度以及综合运用还存在不足，因此在设计中难免会有考虑不周全或错误的地方，希望老师能够给予批评和指正。 目录 任务介绍 (4) 零件分析 (4) 支架工艺规程设计 (5) 1、确定支架毛坯的制造形式 (5) 2、基准选择 (5)
3、制定工艺路线 (6) 4、机械加工余量、工序尺寸及毛坯尺寸的确定 (9) 5、确定切削用量及基本工时 (11) 小结 (22) 参考文献 (23) 任务 1、对零件进行工艺分析； 2、选择毛坯种类及制造方法，绘制毛坯图；
