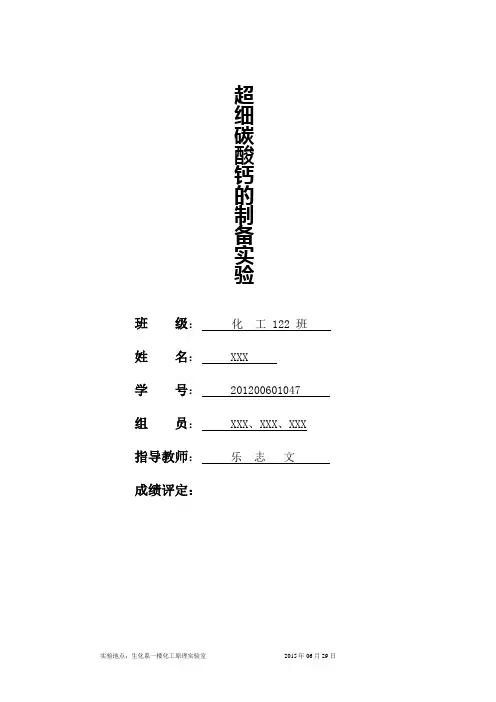

班 级： 化 工 122 班 姓 名： XXX 学 号： 201200601047 组 员： XXX 、XXX 、XXX 指导教师： 乐 志 文 成绩评定：
超细碳酸钙的制备实验
一、实验目的
1、了解轻质碳酸钙的用途及工业制备方法。
2、熟悉板框过滤机的结构和操作方法。
3、熟悉常压洞道式（厢式）干燥器的构造和操作。
4、测定恒压下干燥曲线。
5、测定恒压过滤操作时的过滤常数。
6、掌握过滤问题的简化工程处理方法。
二、实验原理
1、轻质碳酸钙（CaCO3）是一种重要的无机粉体材料。具有价格低、原料广、无毒无害等优点，被广泛应用于塑料、橡胶、造纸、涂料、油墨、化妆品等行业作为填料，起到增加体积、降低成本的作用。研究表明，不同晶型、不同粒度碳酸钙具有不同性质，纳米级超细碳酸钙由于具有较大比表面，因而具有较好的补强特性。
轻质碳酸钙的生产方法有多种，有碳化法、纯碱(Na2CO3)氯化钙法、苛化碱法、联钙法、苏尔维(Solvay)法。本实验采用碳化法，以生石灰CaO为原料，经消化、碳化、过滤、干燥、粉碎等步骤而成，涉及的主要反应为：用水消化氧化钙生成石灰乳：CaO+H2O=Ca(OH)
2
用二氧化碳碳化石灰乳生成碳酸钙沉淀和水：Ca(OH)
2+ CO2= CaCO
3
↓+H2O
待反应完成后用泵将完成液送至板框过滤机进行过滤，将所得的滤饼在洞道干燥机中干燥即可得到轻质碳酸钙成品。
2、成品的检测主要有以下两个方面内容：
①重容：重是指其物体体积中所占有的重量，即用克/立方厘米表示。重量与
密度相关，密度大容重也大，密度小容重也小。
测定方法：准确称取n克干燥过的样品尽量碾碎，转移到量筒中，静置，观测其所占的体积。
②沉降体积：
轻质碳酸钙沉降体积值含义：以定量水为连续相，定量碳酸钙为分散相，分散均匀后，一定时间内每克沉降物样品所占有的容积即为碳酸钙沉降体积值。
测定方法：准确称取n克干燥过的样品于烧杯中，加入适量去离子水，并搅拌均匀，转移到10mL或20mL的量筒中，静置，记录不同时刻沉降物所占体积。
按下式计算沉降体积x：
x (mL/g)=V/n
工艺流程
3.板式过滤的原理：
过滤是利用能让液体通过而截留固体颗粒的多孔介质（滤布和滤渣），使悬浮液中固体、液体得到分离的单元操作。过滤操作本质上是流体通过固体颗粒床层的流动，所不同的是，该固体颗粒床层的厚度随着过滤过程的进行不断增加。过滤操作分为恒压过滤和恒速过滤。当恒压操作时，过滤介质两侧的压差维持不变，单位时间通过过滤介质的滤液量不断下降；当恒速操作时，即保持过滤速度不变。
恒压过滤方程θK qq q e =+22…………… (1) 式中：A
V
q =
单位过滤面积获得的滤液体积(m 3 /m 2 )； V ——滤液体积(m 3) A ——过滤面积(m 2)； e q ——单位过滤面积上的虚拟滤液体积(m 3 /m 2 )
θ——实际过滤时间(s)； K ——过滤常数(m 2 / s)
由式(1)得：
K
q q K q
e 21
+=
θ
……………………(2) 式(2)表明，恒压过滤时q /θ与q 之间为线性关系。实验中记录下不同过滤时间θ内的单位面积滤液量q ，将θ/q 对q 作图，可得一直线，其斜率为1/K ，而截距为K q e /2。
4.洞道式干燥的原理：
干燥是利用热量去湿的一种方法，它不仅涉及到气、固两相间的传热与传质，而且涉及到湿分以气态或液态的形式自物料内部向表面传质的机理。由于物料的含水性质和物料形状的差异，水分传递速率的大小差别很大，概括起来，它受到物料及其含水性质，干燥介质的性质、流速，干燥介质与湿物料接触方式等各种因素的影响。按干燥过程中空气状态参数是否变化，可将干燥过程分为恒定干燥条件操作和非恒定干燥条件操作两大类。本次实验采用恒定干燥条件操作。
干燥速率的定义为单位干燥面积(提供湿分汽化的面积)、单位时间内所除去的湿分质量。即：τ
τAd dX G Ad dW
U C -==
………………………………（3） 式中：U ——干燥速率，又称干燥通量，kg/(m 2s)；
A ——干燥表面积，m 2； W ——汽化的湿分量，kg ；
τ——干燥时间，s ； G C ——绝干物料的质量，kg ； X ——物料湿含量，kg 湿分/kg 干物料，负号表示X 随干燥时间的增加而减少。 干燥速率的测定方法:将湿物料试样置于恒定空气流中进行干燥实验，随着干燥时间的延长，水分不断汽化，湿物料质量减少。若记录物料不同时间下质量G ，直到物料质量不变为止，也就是物料在该条件下达到干燥极限为止，此时留在物料中的水分就是平衡水分X *。再将物料烘干后称重得到绝干物料重G C ，则物料中瞬间含水率X 为：
C
C
G G G X -=
………………………………（4） 计算出每一时刻的瞬间含水率X ，然后将X 对干燥时间τ作图，即为干燥曲线。
由已测得的干燥曲线求出不同X 下的斜率τ
d dX
，再由式（3）计算得到干燥速
率U ，将U 对X 作图，就是干燥速率曲线。
三、实验仪器和药品
、生石灰(CaO)、1.0%酚酞酒精指示剂、干空气
主要药品：CO
2
主要仪器：消化池、泵、碳化塔、三级筛、旋液分离器、全数字板框过滤机、数字型洞道干燥机、波美度计、量筒、带磨口塞的刻度量筒等。
四、实验步骤
1、生石灰消化
称取一定量的生石灰放入消化池中，按照H2O：CaO(质量比)为5：1的比例用80℃左右的热水在消化池进行消化，搅拌至消化基本完全时，静置冷却60min，再搅拌10min后就可以放出石灰乳。
2、石灰乳的精制
用冷水将粗灰乳的浓度调和到约13Bé后，用泵将粗灰乳送入三级筛过筛，然后再送入旋液分离器再次进行分离，得到精制石灰乳并进行陈化。
3、碳化
将配制定量浓度12Bé的Ca(OH)2悬浮液先进行预冷或加热至某温度(10～40℃),加入到碳化塔中,前期控制温度(如加入冰袋控制至30-40℃)。然后通入CO2和空气的混合气体(其中CO2气体为100ml/h，空气为250ml/h左右)，在反应后期温度控制在50-60℃。从碳化塔底部的采样口先放掉沉积在管口内的悬浮液后，再放出约100ml的悬浮液与500ml的烧杯中，静置约一分钟后向悬浮液中滴入2滴1.0%酚酞酒精指示剂并振摇，若呈红色则碳化未完全，若无色则到达终点，应该测两次。然后再碳化10min后停止。
4、过滤(板框过滤机)
过滤温度应在50℃以上，在配浆糟中加入CaCO3和一定量的水配制成CaCO3含量为8%～10%(质量)的滤液。
按板框的编号顺序排列过滤机的板与框。装滤布时，须把滤布用水浸透,再将湿滤布盖在滤框的两侧,滤布孔要对准过滤机的孔道,表面要平整不起皱纹,然后压紧螺杆和板与框。
调节贮浆罐前后各阀门开启状态。用将滤浆送入浆罐,当滤浆高度达到浆罐的3/4左右时,关闭送料阀,然后停进料泵。
在压力调节阀开启的状态下,启动空压机,开启压缩空气进气阀,向系统输送压缩空气。
检查有关调节阀的开启状态,用容器接滤出口处的滤液，打开滤液出口阀,开启滤液进口阀,开始过滤。滤速渐慢呈滴状流出时,停止过滤操作。
洗涤，开启进水阀向洗水罐加一定量的水,进行洗涤操作。涤完毕后,关闭有关的阀门，旋开压紧螺杆并将板滤拉开,卸出滤饼,清洗滤布,整理滤板。
实验结束,立即用压缩空气将贮料罐内的剩余悬浮液压回配浆灌及其液位计等清洗干净。
5、干燥(洞道式干燥器)
调节好各项参数,检查天平是否正常。待空气状态稳定后，打开干燥室门将湿产品放入。观察天平，记录下质量每减少0.1g 时所用的时间，当质量稳定时，即30min 后质量不再减少时，停止干燥。干燥结束后，将样品取出，后再放入干燥室称重，记录秤盘的重量。实验结束后，先关闭加热器再关风机。
6、沉降体积测量
测定方法：确称取10.0克干燥过的样品于烧杯中，加入适量去离子水，并搅
拌均匀，转移到10ml 或20ml 的量筒中，静置，记录不同时刻沉降物所占体积。 按下式计算沉降体积x ：
X （mL/g ）=V/10. 0 (mL/g)
7、容重测量
测定方法：确称取10.0克干燥过的样品尽量碾碎，转移到量筒中，静置，观测其所占的体积。X=
V G
（g/cm 3） 本实验流程如下所示： 五、实验数据记录
1、超细碳酸钙的过滤实验数据记录
测量知压滤板板框边长为11.7cm,宽为6.8cm ，则圆的半径r 为
cm 45.22
8
.6-7.11r ==
表1 滤液量随时间的变化情况表
序号 滤液量（ml ） 时间 1 1000 0′10″81 2 2000 0′29″53 3 2500 0′43″23 4 3000 0′59″5 5 3500 1′19″93 2、轻质碳酸钙的干燥实验数据记录
物料盘直径D=8.40cm ，空盘质量：69.0g ，湿物料+空盘质量：79.0g
表2 轻质碳酸钙的干燥数据记录
序号
物料质量(包括托盘)G/g
时间τ/s
序号
物料质量(包括托盘)G/g
时间τ/s
1 79.0 0′00″00 21 77.0 13′15″8
2 78.9 0′49″9 22 76.9 13′58″2
3 78.8 1′13″1 23 76.8 14′31″5
4 78.7 1′49″6 24 76.7 15′21″4
5 78.
6 2′56″0 25 76.6 15′43″2 6 78.5 3′18″1 26 76.5 16′30″2
7 78.4 3′51″2 27 76.4 17′03″5 8
78.3 4′30″8 28
76.3 18′07″3
9 78.2 4′55″5 29 76.2 19′16″3 10 78.1 5′35″0 30 76.1 20′19″7 11 78.0 6′30″9 31 76.0 20′40″5 12 77.9 7′01″1 32 75.9 22′13″8 13 77.8 7′41″8 33 75.8 23′28″7 14 77.7 9′00″8 34 75.7 24′26″2 15 77.6 9′24″4 35 75.6 29′00″6 16 77.5 9′55″3 36 75.5 34′57″2 17 77.4 10′45″3 37 75.4 43′35″3
18 77.3 11′26″9 19 77.2 11′50″0
20 77.1 12′30″1
实验到2615.3s 后，物料质量保持75.4g 在10min 之内不变，可认为达到干燥极限，停止干燥。
3.测轻质碳酸钙容重的实验数据记录
称取6.0~7.0g 干燥过的轻质碳酸钙，实称6.8g ，碾碎后转移到量筒中，静置，观测其所占的体积为10mL 。
4.测轻质碳酸钙沉降体积的实验数据记录
将上面称量的6.8g 轻质碳酸钙移入100mL 带磨口塞的刻度量筒，加入适量去离子水，并搅拌均匀，，静置，记录下3h 后沉降物所占的体积为15.5mL 。 六、实验数据处理： 1.计算沉降体积x 的计算：
)g /m (28.28
.65
.15m
L V
==
=
χ 2.容重的测定
)c /g (68.010
8
.6V 3O
m G
X ==
=
3.轻质碳酸钙的过滤：
过滤面积A=[0.117×0.117-3.14×0.0245×0.0245]×4=0.0472m 2 单位过滤面积获得的过滤体积)/(0529
.023m m V A V q ==
由恒压过滤方程式：K
q q K q e 21
+=θ表明，恒压过滤时θ/q 与q 之间为线性关系。
将θ/q 对q 作图，可得一直线，其斜率为1/K ，而截距为K q e /2。
处理结果如表3所示：
表3 轻质碳酸钙过滤的数据处理
序号 滤液量（ml ） 时间 通量q/m 3
.m
-2
θ/q/s.m -2
1 1000 0′10″81 0.021
2 510.4 2 2000 0′29″5
3 0.042
4 696.
5 3 2500 0′43″23 0.0530 815.7 4 3000 0′59″5 0.063
6 935.5 5 3500 1′19″93 0.0742 1077.2
根据上表数据作图表1如下：
从图中可知：1/K = 10640 s.m -2 故 K = 9.40×10-5 m 2.s -1 而截距 2q e /K = 265.68 所以 q e = 0.0125 m 3.m -2 故过滤方程为：
q 2+0.025q =9.40×10-5θ 2.轻质碳酸钙的干燥：
由实验测得绝干物料的量g G C 4.60.694.75=-=
主反应式: 可能的副反应：（难） 0H H + A 共沸点 64.9o C 、J 30.5% 69.5% 实验八 环己烯的制备 、实验目的: 1、 学习以浓磷酸催化环己醇脱水制备环己烯的原理和方法; 2、 初步掌握分馏、水浴蒸馏和液体干燥的基本操作技能 、实验原理：书 P158 烯烃是重要的有机化工原料。工业上主要通过石油裂解的方法制备烯烃，有时也利用醇在氧化铝等催 化剂存在下，进行高温催化脱水来制取，实验室里则主要用浓硫酸，浓磷酸做催化剂使醇脱水或卤代烃在 醇钠作用下脱卤化氢来制备烯烃。 本实验采用浓磷酸做催化剂使环已醇脱水制备环已烯。 三、主要试剂、产物的物理和化学性质 化学物质 相对分子质里 相对密度/d 420 沸点/ c 溶解度/g （100g 水）-1 环己醇 100 0.96 161.1 3.6 20c 磷酸 98 1.83 -1/2出0(213 C ) 2340 环己烯 82.14 0.89 83.3 微溶于水 环己醚 182.3 0.92 243 微溶于水 四、实 验装置 一般认为，该反应历程为 E i 历程，整个反应是可逆的：酸使醇羟基质子化，使其易于离去而生成正碳 离子，后者失去一个质子，就生成烯烃。 共沸点97施； 共彿点.西.纨“
仪器：50mL圆底烧瓶、分馏柱、直型冷凝管，100mL 分液漏斗、100mL锥形瓶、蒸馏头，接液管。 试剂：10.0g （10.4mL, O.lmol ）环已醇，4mL浓磷酸, 氯化钠、 无水氯化钙、5%碳酸钠水溶液。 其它：沸石 1、投料 六、预习实验步骤、现场记录及实验现象解释 在50ml干燥的圆底烧瓶中加入10g环己醇、4ml浓磷酸和几粒沸石，充分摇振使之混合均匀，安装反应装置。 2、加热回流、蒸出粗产物产物 将烧瓶在石棉网上小火空气浴缓缓加热至沸，控制分馏柱顶部的溜出温度不超过90C,馏出液为带 水的混浊液。至无液体蒸出时，可升高加热温度（缩小石棉网与烧瓶底间距离），当烧瓶中只剩下很少残 液并出现阵阵白雾时，即可停止蒸馏。 3、分离并干燥粗产物 将馏出液用氯化钠饱和，然后加入3—4ml 5%的碳酸钠溶液中和微量的酸。将液体转入分液漏斗中， 振摇（注意放气操作）后静置分层，打开上口玻塞，再将活塞缓缓旋开，下层液体从分液漏斗的活塞放出，产物从分液漏斗上口倒入一干燥的小锥形瓶中，用 1 —2g无水氯化钙干燥。 4、蒸出产品 待溶液清亮透明后，小心滤入干燥的小烧瓶中，投入几粒沸石后用水浴蒸馏，收集80—85 C的馏分于 一已称量的小锥形瓶中。 六、产品产率的计算注意事项： 1、投料时应先投环己醇，再投浓磷酸；投料后，一定要混合均匀。 2、反应时，控制温度不要超过90Co 3、干燥剂用量合理。 4、反应、干燥、蒸馏所涉及器皿都应干燥。 5、磷酸有一定的氧化性，加完磷酸要摇匀后再加热，否则反应物会 被氧化。 6、环己醇的粘度较大，尤其室温低时，量筒内的环己醇若倒不干净，会影响 产率。 7、用无水氯化钙干燥时氯化钙用量不能太多，必须使用粒状无水氯化钙。粗产物干燥好后再蒸馏，蒸馏装置要预先干燥，否则前馏分多（环己 供参考
化学与化学工程学院 设计实验报告 姓名文万强李银旭学号20113942 20113918 专业化学工程与工艺班级11级工艺2班 同组设计人员 实验课程名称有机化学实验 设计实验名称鸡蛋壳制备丙酸钙 实验日期2012-05-15 批阅日期 成绩教师签名 化学与化学工程学院
鸡蛋壳制备丙酸钙 摘要 本实验是一种探究利用鸡蛋壳制备丙酸钙简单的方法，随着人民生活水平的提高和食品工业的发展, 鸡蛋的消耗量大幅度增加，但是大量蛋壳却被废弃,因此如何利用这些废弃资源将其变废为宝就成为当今“绿色化学”的走向，而丙酸钙是近几年发展起来的一种新型食品加剂,其毒性远低于我国广泛应用的苯甲酸钠,被认为是食品的正常成分,也是人体内代谢的中间产物加之又较山梨酸钾便宜得多,故可在食品中较多地添加,可延长食品保鲜期,防止食物中毒。丙酸钙不仅对人体无毒、无副作用, 而且还有抑制产生黄曲霉素的作用, 其防腐作用良好, 可广泛用于面包、糕点等食品的防腐，在人的饮食结构中添加少量的丙酸钙可以减少肝癌的发病率。起抑制作用的是丙酸，且丙酸为人体代谢产物之一，不会对人体造成危害。因此，此研究也成了当今热点的研究方向，我们探究这方面也主要是围绕在前人的基础上就如何利用不同的方式，以便能使产率达到最优。 设计（或研究）的依据与意义 近几年来, 随着人民生活水平的提高和食品工业的发展, 鸡蛋的消耗量大幅度增加。由于人们仅利用了可食的蛋清和蛋黄部分, 而大量蛋壳却被废弃, 特别是蛋粉厂和蛋类制品加工厂, 每天都要产生成吨的蛋壳, 对环境造成很大污染。据联合国粮农组织统计，2003年我国鸡蛋总产量为2233．2万t，占世界鸡蛋总产量的40％，我国每年大约产生300万t的蛋壳垃圾。而现在随着人们的生活水平的进一步提高，鸡蛋消费也会进一步增加，必然会产生更多的鸡蛋壳垃圾，而大量的蛋壳垃圾在自然状态下很难被分解。造成了垃圾处理困难以及废弃资源的浪费。然而蛋壳中含93%的CaCO3, 1.0%的MgCO3, 2.8%的Mg3 (PO4)2 和3.2%的有机物, 如以蛋壳为主要原料, 加入丙酸生产丙酸钙, 既可节省资源, 降低成本, 又可解决蛋壳对环境所造成的污染。 丙酸钙是近几年发展起来的一种新型食品加剂,其毒性远低于我国广泛应用的苯甲酸钠,被认为是食品的正常成分,也是人体内代谢的中间产物加之又较山
实验一培养基的制备 一、目的与要求 （一）学习制备培养基的基本技术。 （二）制备牛肉膏蛋白琼脂培养基。 二、原理 牛肉膏蛋白培养基是一种应用最广泛和最普通的细菌培养基，这种培养基中含有一般细菌生长繁殖所需要的最基本的营养物质，可供作繁殖之用，制作固体培养基时须加2%琼脂，培养细菌时，应用稀酸或稀碱将PH调至中性或微碱性。牛肉膏蛋白培养基的配方： 牛肉膏0.5%，蛋白胨1%，NaCl0.5%，pH7.4～7.6。 三、材料与仪器 （一）试剂牛肉膏，蛋白胨、NaCl、琼脂、1mol/L NaOH、1mol/L HCl。 (二)其他试管，三角烧瓶，烧杯，量筒，漏斗，乳胶管，弹簧夹，纱布，棉花，牛皮纸，线绳，pH试纸，电炉，台称。 四、操作步骤 （一）称量根据用量按比例依次称取成分，牛肉膏常用玻棒挑取，放在小烧杯或表面皿中称量，用热水溶化后倒入烧杯，蛋白胨易吸湿，称量时要迅速。 （二）溶解在烧杯中加入少于所需要的水量，加热，ZHU一加入各成分，使其溶解，琼脂在溶液煮沸后加入，融化过程需不断搅拌。加热时应注意火力，勿使培养基烧焦或溢出。溶好后，补足所需水分。 （三）调PH 用1mol/L NaOH或1mol/L HCl把PH调至所需范围。 （四）过滤趁热用滤纸或多层纱布过滤，以利于某些实验结果的观察，如无特殊要求时可省去此步骤。 （五）分装按实验要求，可将配制的培养基分装入试管内或三解瓶内，分装装置如实验图8所示；分装时注意，勿使培养基沾染在容器口上，以免沾染棉塞引起污染。 1．液体分装分装高度以试管高度的1/4左右为宜，分装三角瓶的量则根据需要而定，一般以不超过三角瓶容积的1/2为宜。 2．固体分装分装试管，其装量不超过管高的1/5，灭菌后制成斜面，斜面长度不超过管长的1/2。分装三解瓶，以不超过容积的1/2为宜。 3．半固体分装装置以试管高度的1/3为宜，灭菌后垂直待凝。
( 实验报告) 姓名：____________________ 单位：____________________ 日期：____________________ 编号：YB-BH-053807 化学实验报告样本Sample of chemical experiment report
化学实验报告样本 （以草酸中h2c2o4含量的测定为例） 实验题目：草酸中h2c2o4含量的测定 实验目的： 学习naoh标准溶液的配制、标定及有关仪器的使用； 学习碱式滴定管的使用，练习滴定操作。 实验原理： h2c2o4为有机弱酸，其ka1=5.9×10-2，ka2=6.4×10-5。常量组分分析时cka1＞10-8，cka2＞10-8，ka1/ka2＜105，可在水溶液中一次性滴定其两步离解的h+： h2c2o4+2naoh===na2c2o4+2h2o 计量点ph值8.4左右，可用酚酞为指示剂。 naoh标准溶液采用间接配制法获得，以邻苯二甲酸氢钾标定： -cook -cooh +naoh=== -cook
-coona +h2o 此反应计量点ph值9.1左右，同样可用酚酞为指示剂。 实验方法： 一、naoh标准溶液的配制与标定 用台式天平称取naoh1g于100ml烧杯中，加50ml蒸馏水，搅拌使其溶解。移入500ml试剂瓶中，再加200ml蒸馏水，摇匀。 准确称取0.4~0.5g邻苯二甲酸氢钾三份，分别置于250ml锥形瓶中，加20~30ml蒸馏水溶解，再加1~2滴0.2%酚酞指示剂，用naoh标准溶液滴定至溶液呈微红色，半分钟不褪色即为终点。 二、h2c2o4含量测定 准确称取0.5g左右草酸试样，置于小烧杯中，加20ml蒸馏水溶解，然后定量地转入100ml容量瓶中，用蒸馏水稀释至刻度，摇匀。 用20ml移液管移取试样溶液于锥形瓶中，加酚酞指示剂1~2滴，用naoh 标准溶液滴定至溶液呈微红色，半分钟不褪色即为终点。平行做三次。 实验数据记录与处理： 一、naoh标准溶液的标定 实验编号123备注 mkhc8h4o4/g始读数 终读数 结果 vnaoh/ml始读数
环己烯的制备实验报告 一、实验目的：利用环己醇以及其他相关的化学试剂来进行化学反应制备环己烯。 二、实验原理：化学反应式： 反应历程： 可能的副反应： 主要反应物，以及产物：环己醇（15g，也即是15.6ml）、1ml浓硫酸试剂、产物为、副产物为水，环己醚，以及环己醇、食盐Nacl、无水氯化钙、5%的碳酸钠水溶液。 其中环己醇的沸点为：163℃，纯粹环己烯的沸点为82.9℃。 三、实验仪器以及操作图： 实验仪器有：圆底烧瓶、铁架台，直型冷凝管、接受瓶、分液漏斗、温度计、橡胶塞、电炉、导管、接液管、水浴锅、锥形瓶、漏斗、烧杯、短的分馏柱、蒸馏头，电子天平。 四、实验步骤： 1、按照实验装置示意图从上到下、从左到右的顺序安装蒸馏装置，检查装置的气密性。 2、在50ml的圆底烧瓶里面加入15.6ml的环己醇，并加入1ml的浓硫酸，滴加时注意，防止浓硫酸烧伤手臂。并加入几粒沸石，充分摇匀后使之均匀混合。在烧瓶上装一短的分馏柱，接上冷凝管，把接受瓶浸在冷水中冷却。 3、将烧瓶在电炉上面用空气浴的方法加热，控制温度不超过90℃，分馏出的液体为带水的混浊液，到无液体蒸出而且在圆底烧瓶内有白雾出现的时候，停止蒸馏，此时记下蒸馏出产物的那段温度为85℃至90℃。 4、将蒸出的液体先加入食盐饱和，然后加入3——4ml5%的碳酸钠溶液进行中和微量的酸。将液体转入分液漏斗中，摇振后静置，直至有机相分离出来，然后用分液漏斗分理处需要的上层有机相，即为环己烯的粗产物。此时用1——2g无水氯化钙进行干燥，待溶液清亮透明后滤入重新洗净干燥后的烧瓶中，此时把锥形瓶洗干净并烘干称量干重。
5、将分离干燥后的滤液重新加入圆底烧瓶后，加入几粒沸石进行水浴加热，收集温度在80——85℃之间的馏分于已经称量干重的锥形瓶内，此时锥形瓶干重为51.6g。待蒸馏出只剩下很少部分液体时，且温度变化范围突然下降时，停止蒸馏，此时称量锥形瓶连同液体的质量，的数据为55.8g。 五、实验数据计算： 产物环己烯的质量=55.8g—51.6g=4.2g 生产出的环己烯的质量为4.2g。产率为4.2g/15g=28% 六、误差分析：产物过低的原因主要有: a.气密性不够，导致生成的环己烯有泄漏。 b.在转移液体以及过滤的时候液体有沾到器壁上，导致有损失。C.火力的大小有问题，导致加热不够稳定，火力过大时，导致生成环己烯的速率过快，从而来不及液化就散到容器外部。 七、思考题： 1、答案：加入食盐的目的就是为了降低环己烯的溶解度。 2、答案：由于反应进入末期时，绝大部分的环己醇已被反应生成环己烯，此时容器内生成剩余的环己烯很少，造成容器内蒸汽含量降低，蒸汽压不稳定，从而生成阵阵白雾。 3、答案：Cacl2+5H2O==Cacl2`5H2O 过滤的原因是因为五水氯化钙里面含有水，若不过滤则在第二次蒸馏时有水，是环己烯和水生成共沸物，从而影响环己烯的产量和纯度。 4、脱水产物: ①(CH3)2CHCH=CH2 ②(CH3)2C=CHCH3或者（CH3)2CHCH=CH2 ③(CH3)3CH=CH2 八、讨论： 1、本实验具有一定的危险性，在取浓硫酸时一定注意按照实验正规操作取浓硫酸。 2、要保证装置的气密性，防止出现严重的泄露。 3、第一次加热时可以是空气浴或者水浴加热，但是第二次的时候一定要水浴加热，防止温度变化范围太大。 4、各实验药品的添加顺序一定要正确，否则会影响实验的整个进程。 5、第一次蒸馏和第二次蒸馏的仪器有细微的差别，主要是短的分馏柱和分馏头的区别。
植物组织培养实验报告 一、实验目的 1．掌握无菌操作的植物组织培养方法； 2．通过配置ms培养基母液，掌握母液的配置和保存方法； 3．通过诱导豌豆根、茎、 叶形成愈伤组织学习愈伤组织的建立方法； 4．通过诱导豌豆茎、叶形成愈伤组织学习愈伤组织的建立方法； 5．了解植物细胞通 过分裂、增殖、分化、发育, 最终长成完整再生植株的过程, 加深对植物细胞的全能性的理 解。 二、实验原理（一）植物组织培养 植物组织培养是把植物的器官，组织以至单个细胞，应用无菌操作使其在人工条件下， 能够继续生长，甚至分化发育成一完整植株的过程。植物的组织在培养条件下，原来已经分 化停止生长的细胞，又能重新分裂，形成没有组织结构的细胞团，即愈伤组织。这一过程称 为“脱分化作用”，已经“脱分化”的愈伤组织，在一定条件下，又能重新分化形成输导系统 以及根和芽等组织和器官，这一过程称“再分化作用”。（二）植物细胞的全能性 植物细胞的全能性即是每个植物的本细胞或性细胞都具有该植物的全套遗传基因，在一 定培养条件下每个细胞都可发育成一个与母体一样的植株。（三）组织的分化与器官建 成 外植体诱导出愈伤组织后，经过继代培养，可以在愈伤组织内部形成一类分生组织即具 有分生能力的小细胞团，然后，再分化成不同的器官原基。有些情况下，外植体不经愈伤组 织而直接诱导出芽、根。 （四）培养基的组成 培养基中各成分的比例及浓度与细胞或组织的生长或分化所需要的最佳条件相近，似成 功地使用该培养基进行组织培养的主要条件。营养培养基一般由无机营养、碳源和能源、维 生素、植物激素（生长调节剂）和包括有机氮、酸和复杂物质的添加剂组成。 三、实验器材 高压灭菌锅、超净工作台、烘箱、培养室镊子、记号笔、橡皮筋、玻 璃器皿、三角烧瓶、烧杯、量筒、剪刀、棉塞、绳子、牛皮纸、酒精灯、喷雾器等。 四、实验材料 豌豆种子 五、实验药品 药品、70% 酒精、 0.1% 升汞、ms培养基、蒸馏水、naoh、 84消毒液、蔗糖、琼脂 等。 六、实验步骤 （一）培养基母液的配制 表1.ms培养基个成分的含量（单位：mg/l） 表2.ms培养基所需母液以及扩大倍数 名称大量元素微量元素 ca盐 mg盐 fe盐有机肌醇激素 扩大倍数 50 50 50 50 50 100 100 100 定容体积(ml) 500 500 500 500 500 200 200 50 吸取毫升数/l 20 20 20 20 20 10 10 5 （注：吸取毫升数为每升培养基所吸取的母液的体积） 表3.配制母液所需的药品及称取量
大学化学实验报告 大学化学实验报告格式1):实验目的，专门写实验达到的要求和任务来实现。(例如，为了研究添加硫酸铜条件的溶液中的氢氧化钠溶液反应) 2):实验原理，该实验是对写的操作是什么通常是实验室书世外桃源基础上做在那里，你总结就行了。(您可以使用上述反应式) 3):实验用品，包括在实验中，液体和固体药品使用的设备。(如酒精灯，滤纸，以及玻璃棒，后两者用于过滤，这应该是在右侧。) 4):实验步骤:实验书籍有(即上面的话，氢氧化钠硫酸铜溶液加到生成蓝色沉淀，再加热蓝色沉淀，观察的现象 5)的反应):实验数据记录和处理。 6):分析与讨论 大学化学实验报告范文实验题目：溴乙烷的合成实验目的：1. 学习从醇制备溴乙烷的原理和方法 2. 巩固蒸馏的操作技术和学习分液漏斗的使用。 实验原理： 主要的副反应： 反应装置示意图： (注：在此画上合成的装置图) 实验步骤及现象记录： 实验步骤现象记录
1. 加料： 将9.0ml水加入100ml圆底烧瓶，在冷却和不断振荡下，慢慢地加入19.0ml浓硫酸。冷至室温后，再加入10ml95%乙醇，然后在搅拌下加入13.0g研细的溴化钠，再投入2-3粒沸石。 放热，烧瓶烫手。 2. 装配装置，反应： 装配好蒸馏装置。为防止产品挥发损失，在接受器中加入5ml 40%nahso3溶液，放在冰水浴中冷却，并使接受管(具小咀)的末端刚好浸没在接受器的水溶液中。用小火加热石棉网上的烧瓶，瓶中物质开始冒泡，控制火焰大小，使油状物质逐渐蒸馏出去，约30分钟后慢慢加大火焰，直到无油滴蒸出为止。 加热开始，瓶中出现白雾状hbr。稍后，瓶中白雾状hbr 增多。瓶中原来不溶的固体逐渐溶解，因溴的生成，溶液呈橙黄色。 3. 产物粗分： 将接受器中的液体倒入分液漏斗中。静置分层后，将下层的粗制溴乙烷放入干燥的小锥形瓶中。将锥形瓶浸于冰水浴中冷却，逐滴往瓶中加入浓硫酸，同时振荡，直到溴乙烷变得澄清透明，而且瓶底有液层分出(约需4ml浓硫酸)。用干燥的分液漏斗仔细地分去下面的硫酸层，将溴乙烷层从分液漏斗的上口倒入30ml蒸馏瓶中。 接受器中液体为浑浊液。分离后的溴乙烷层为澄清液。
环己烯的制备思考题 1、在粗制环己烯中加入精盐使水层达到饱和的目的何在？ 答：目的是降低环己烯在水中的溶解；加饱和食盐水的目的是尽可能的除去粗产品中的水分，有利于分层。 2、在蒸馏终止前，出现的阵阵白雾是什么？ 答：是浓磷酸由于反应物的减少而导致浓度增大而挥发的酸雾。 3、写出无水氯化钙吸水所起化学变化的反应式？为什么蒸馏前一定要将它过滤掉？答：CaCl2 +xH2O=CaCl 2?xH2O 常温下x 最大一般等于6。 蒸馏前若不将它过滤，会重新释放出H2O，使蒸馏产物中不可避免地混有少量水蒸气。 4、写出下列醇与浓硫酸进行脱水的反应产物。 a．3- 甲基-1-丁醇； b ．3- 甲基-2-丁醇； c ．3,3-二甲基-2-丁醇。 CH3 CH 3C=CHCH3 CH 3C=CHCH3 CH 3C=CCH3 CH3 CH3 CH3 补充： 1、用磷酸做脱水剂比用浓硫酸做脱水剂有什么优点？ 答：(1)磷酸的氧化性小于浓硫酸，不易使反应物碳化；(2)无刺激性气体SO2放出。 2、如果你的实验产率太低，试分析主要在哪些操作步骤中造成损失？ 答：(1)环己醇的粘度较大，尤其室温低时，量筒内的环己醇很难倒净而影响产率。(2)磷酸和环己醇混合不均，加热时产生碳化。(3)反应温度过高、馏出速度过快，使未反应的环己醇因于水形成共沸混合物或产物环己烯与水形成共沸混合物而影响产率。(4)干燥剂用量过多或干燥时间过短，致使最后蒸馏是前馏份增多而影响产率。 3、在环己烯制备实验中，为什么要控制分馏柱顶温度不超过73℃？ 答：因为反应中环己烯与水形成共沸混合物(沸点70.8℃，含水10 %)；环己醇与环己烯形成共沸混合物(沸点64.9℃，含环己醇30.5 %)；环己醇与水形成共沸混合物(沸点97.8℃,含水80 %)，因此，在加热时温度不可过高，蒸馏速度不易过快，以减少未反应的环己醇的蒸出。 4、当浓硫酸与环己醇混合时，为什么要充分摇匀？ 答：浓硫酸与环己醇混合时应要充分摇匀，以免加热时使环己醇局部炭。 5、如果经干燥后蒸出的环己烯仍然浑浊，是何原因？ 答：用无水氯化钙干燥的时间一般要在半个小时以上，并不时摇动。但实际实验中，由于时间关系，只能干燥5~10 分钟。因此，水可能没有除净的，在最后蒸馏时，会有较多的前馏分（环己烯和水的共沸物）蒸出，蒸出的环己烯会仍然浑浊。另外如果粗制品的最后一步蒸馏所用的仪器不干燥或干燥不彻底，则蒸出的产品将浑浊。 6、为什么蒸馏粗环已烯的装置要完全干燥？ 答：因为环已烯可以和水形成二元共沸物，如果蒸馏装置没有充分干燥而带水，在蒸馏时则
酱油中山梨酸、苯甲酸含量的测定 概述：防腐剂是指能防止食品腐败、变质，抑制食品中微生物繁殖，延长食品保存期的物质，它是人类使用最悠久、最广泛的食品添加剂。 目前，我国允许使用的品种主要有苯甲酸及其钠盐、山梨酸及其钾盐、对羟基苯甲酸乙酯和丙酯、丙酸钠、丙酸钙、脱氢乙酸等。 第一部分、苯甲酸 一、实验原理：苯甲酸及苯甲酸钠在近紫外光区具有较强的吸收。通过查找资料，苯甲酸在 230nm处具有最大吸收。另一方面，它在水中具有适当的溶解度，所以，可将标样和样品处理成水溶液，采用紫外分光光度计，通过标准曲线法而实现酸性食品中苯甲酸（钠）含量的测定。 二、实验试剂及器材 试剂：无水乙醚(回收后可重复使用)、苯甲酸标准液(1mg/ml)、5%NaHCO3溶液、5%NaCL 溶液、(1+2v)盐酸溶液 器材：紫外分光光度计、125ml分液漏斗×2，铁架台一套，量筒100ml、容量瓶（100ml、50ml、）移液管（5ml×2、1ml×2）、胶头滴管、试剂瓶100ml×2、水浴锅、蒸馏回流装置一套。 三、实验步骤： 1、试剂准备：标准液：125.0mg苯甲酸+250ml无水乙醚 5%NaHCO3：5.0g NaHCO3+100mlH2O (1+2)HCl：20ml浓盐酸+40mlH2O 2、样品的处理：取酱油5.00ml于125nl分液漏斗中加入（1+2）盐酸2ml酸化，再用无水乙醚萃取三次，每次用量30ml，每次振摇1min。合并乙醚层于另一分液漏斗，用5%NaCl 溶液洗涤二次，每次5—10ml，然后蒸馏回收乙醚，用20ml、5%NaHCO3溶解、定容到100ml 容量瓶中。备用。 3、标准曲线绘制：取苯甲酸标准使用液0、0.1、0.2、0. 4、0.6、0.8ml分别置于100ml 容量瓶中，各加入5%NaHCO3溶液2ml，(1+2v)盐酸溶液2ml，加水至刻度，摇匀。放置15min,尽量让CO2逸尽。 用1cm吸收池于波长230nm处测定其吸光度。以吸光度为纵坐标，以浓度为横坐标绘制标准曲线。 4、取样品处理液5ml于100ml容量瓶中加入(1+2v)盐酸溶液2ml,摇荡以排除CO2，加水至刻度、摇匀、放置15min，与标准系列一起进行比色测定，根据测得吸光度，在标准曲线上查出其对应量，就可以计算出样品中苯甲酸（钠）的含量。 四、数据处理：
植物组织培养实验报告 学院：生命科学技术学院 班级：11生物技术(制品) 学号：2011192017 姓名：李鹏
植物组织培养实验报告 实验一植物组织培养母液的配制 一、实验目的 1.了解植物组织培养基本培养基的组分及其作用。 2.学习掌握植物组织培养MS培养基的配制方法。 二、实验原理 培养基是植物组织培养中离体组织赖以生存和发育的条件。大多数培养基的成分是有无机盐、有机化合物（碳源、维生素、肌醇、氨基酸等）、生长调节物质、水分和其他附加物等五大类物质组成。 无机盐类由大量元素和微量元素组成。大量元素中，氮类化合物主要以硝酸类和铵类化合物的形式存在，但在培养基中多用硝酸类，也可以将硝酸类和铵类混合使用；磷和硫常用磷酸盐和硫酸盐来提供；钾是培养基中主要的阳离子；钙、钠、镁的需要量较少。微量元素包括碘、锰、铜、锌、钴、铁。培养基中的铁离子，大多数以螯合物的形式存在，即硫酸亚铁与乙二胺四乙酸二钠的混合。 有机化合物包括碳源、维生素、肌醇、氨基酸等。培养中的植物组织和细胞的光合作用较弱，因此，需要在培养基中附加一些碳水化合物物来提供营养需要。培养基中的碳水化合物通常为蔗糖。蔗糖除了作为培养基的碳源和能源外，对维持培养基的渗透压也起着重要的作用。在培养基中加入维生素有助于细胞的分裂和增长。一般包括VB1、B6、烟酸、生物素、叶酸、泛酸钙、VC。肌醇在糖类的相互转化、维生素和激素的利用等方面具有重要的催进作用。 常用的植物生长调节物质包括以下三类：①生长素类：吲哚乙酸（IAA）、萘乙酸（NAA）、二氯苯氧乙酸（2,4-D）②细胞分裂素：玉米素（ZT）6-苄基嘌呤（6-BA）和激动素（KT）。③赤霉素：组织培养中使用的赤霉素只有一种，即赤霉酸（GA3）。 培养基中的其他附加物包括人工合成和天然的有机物附加物。其中最为常见的为酵母提取物。琼脂作为培养基的支持物，也是最常用的邮寄附加物，他可以是培养基呈固体状态，以利于组织和细胞的培养。 植物组织培养是否成功，在很大的程度上取决于培养基的选择之上。目前普遍使用的是MS培养基。MS固体培养基可用于诱导愈伤组织，或用于胚胎、茎段、茎尖及花药的培养等。MS培养基的硝酸盐、钾和铵的含量略高于其他的培养基，也是它被普遍使用的原因之一。 三、实验材料、试剂、配方和仪器设备 1．试剂 NH 4NO 3 ,KNO 3 ,KH 2 PO 4 ,CaCl 2 ·2H 2 O ,MgSO 4 ·7H 2 O,FeSO 4 ·7H 2 O Na 2-EDTA,MnSO 4 ·4H 2 O,ZnSO 4 ·7H 2 O,H 3 BO 3 ,KI,Na 2 MoO 4 ·2H 2 O CuSO 4 ·5H 2 O,CoCl 2 ·6H 2 O,肌醇，甘氨酸，盐酸硫胺素，盐酸吡哆醇，烟酸， 蒸馏水。 2.仪器设备 电子天平，烧杯（50ml、100ml、500ml）量筒（1000ml、100ml、25ml），容量瓶(1000ml、500ml、100ml)，移液管（10ml，5ml，1ml）试剂瓶，玻璃棒数支，药匙，称量纸等。
环己烯的制备 一、实验目的 1、学习、掌握由环己醇制备环己烯的原理及方法。 2、了解分馏的原理及实验操作。 3、练习并掌握蒸馏、分液、干燥等实验操作方法。 二、实验原理 OH 85%H 3PO 4+ H 2O OH 85%H 3PO 4 2 O + H 2O 主反应副反应 主反应为可逆反应，本实验采用的措施是：边反应边蒸出反应生成的环己烯和水形成的二元共沸物（沸点70.8℃，含水10%）。但是原料环己醇也能和水形成二元共沸物（沸点97.8℃，含水80%）。为了使产物以共沸物的形式蒸出反应体系，而又不夹带原料环己醇，本实验采用分馏装置，并控制柱顶温度不超过90℃。 反应采用85%的磷酸为催化剂，而不用浓硫酸作催化剂，是因为磷酸氧化能力较硫酸弱得多，减少了氧化副反应。 分馏的原理就是让上升的蒸汽和下降的冷凝液在分馏柱中进行多次热交换，相当于在分馏柱中进行多次蒸馏，从而使低沸点的物质不断上升、被蒸出；高沸点的物质不断地被冷凝、下降、流回加热容器中；结果将沸点不同的物质分离。详细的原理参见P88－89。 三、实验药品及物理常数 药品名称 分子量 (mol wt) 用 量 (ml 、g 、mol) 熔点 (℃) 沸点 (℃) 比重 (d 420) 水溶解度 (g/100ml) 环己醇 100.16 10ml （0.096mol ） 25.2 161 0.9624 稍溶于水 环己烯 82.14 83.19 0.8098 不溶于水 85%磷酸 98 5ml （0.08mol ） 42.35 1.834 易溶于水 其它药品 饱和食盐水、无水氯化钙
四、实验装置图 圆底烧瓶 刺形分馏柱 温度计 直形冷凝管 接引管 锥形瓶 蒸馏头 水浴 温度计 直形冷凝管 接引管 锥形瓶 图1 反应装置图2 蒸馏装置 图3 分液漏斗 五、实验流程图 10ml 环己醇5ml85%加样品摇匀 安装好仪器 加热反应分馏柱顶＜90分去水层 粗产品无水等体积饱和食盐水洗涤 至出现白雾停止蒸馏 干燥 收集80－85度馏分产品称重，计算产率。 CaCl 2H 3PO 4 几粒沸石 ℃ 水浴蒸馏 六、实验步骤 在50毫升干燥的圆底（或茄形）烧瓶中，放入10ml 环己醇(9.6g ，0.096mol)、5ml85%磷酸，充分振摇、混合均匀。投入几粒沸石，按图1安装反应装置，用锥形瓶作接受器。 将烧瓶在石棉网上用小火慢慢加热，控制加热速度使分馏柱上端的温度不要超过90℃，馏出液为带水的混合物。当烧瓶中只剩下很少量的残液并出现阵阵白雾时，即可停止蒸馏。全部蒸馏时间约需40min 。 将蒸馏液分去水层，加入等体积的饱和食盐水，充分振摇后静止分层，分去水层（洗涤微量的酸，产品在哪一层？）。将下层水溶液自漏斗下端活塞放出、上层的粗产物自漏斗的上口倒入干燥的小锥形瓶中，加入１－２克无水氯化钙干燥。 将干燥后的产物滤入干燥的梨形蒸馏瓶中，加入几粒沸石，用水浴加热蒸馏。收集80－８５℃的馏分于一已称重的干燥小锥形瓶中。产量4－5g 。 本实验约需4h 。 七、注意事项 1、环己醇在常温下是粘碉状液体，因而若用量筒量取时应注意转移中的损失。所以，取样时，最好先取环己醇，后取磷酸。 2、环己醇与磷酸应充分混合，否则在加热过程中可能会局部碳化，使溶液变黑。 3、安装仪器的顺序是从下到上，从左到右。十字头应口向上。 4、由于反应中环己烯与水形成共沸物(沸点70.8℃，含水l0％)；环己醇也能与水形成共沸物(沸点97.8℃,含水80％)。因比在加热时温度不可过高，蒸馏速度不宜太快，以减少末作用的环己醇蒸出。文献要求柱顶控制在73℃左右，但反应速度太慢。本实验为了加快蒸出
食品防腐剂丙酸钙的制备 实 验 报 告 班级：应101-3 指导老师：贺萍 组员：柳林清（201055501305） 王翠翠（201055501307） 柳建嵩（201055501308）
食品防腐剂丙酸钙的制备 【前言】 丙酸钙是我国近几年发展起来的一种新型食品防腐剂，它对霉菌、好气性芽孢杆菌、革兰式阴性菌有很好的杀灭作用，还可抑制黄曲霉素的产生，因而广泛用于面包、糕点和奶酪的保存剂和饲料的防腐剂。随着人民生活水平的提高和食品工业的发展，鸡蛋的消耗量大幅度增加。由于目前国内对鸡蛋壳资源的利用率还很低，人们利用了可食用部分即蛋清、蛋黄，大量鸡蛋壳被扔弃，对环境造成了很大污染。初步估计一个中等城市每月所扔弃的蛋壳总量约为50-80吨。如能充分利用，不仅可变废为宝为社会增加财富，还可减少对环境的污染。 对鸡蛋壳组成成分的分析证明：蛋壳中主要成分为CaCO 3 ，另外含有少量有机物、P、Mg、Fe及微量Si、Al、Ba等元素。 以蛋壳为基本原料制备丙酸钙的方法有两种，一种方法是将蛋壳在1050℃下煅烧2h15min，使蛋丙酸反应成丙酸钙；另一种方法是直接用蛋壳与丙酸反应制备丙酸钙。前一种方法由于需要在高温下煅烧，能耗大、成本高，而且在煅烧 过程中会产生大量C0 2 污染环境，并破坏了蛋壳的天然活性；后一种方法产率却比较低。因此以研究蛋壳为基本原料如何用直接法制备丙酸钙，提高丙酸钙产率，使其成为一种既节省能源，又降低成本，同时有利环保的工业生产方法，成为当务之急。 【实验目的】 1.了解防腐剂的相关知识清楚丙酸钙作为防腐剂的优点； 2.了解丙酸钙性质和制备原理及方法； 3. 掌握固体试样的粉碎方法，过筛要求，减压过滤及蒸发浓缩的实验方法； 4. 掌握EDTA的标定，产品纯度的测定及相关的分析方法； 5. 掌握重结晶技术。 【实验原理】 1.丙酸钙，Ca(CH 3CH 2 COO) 2 ，性状白色结晶性粉末，熔点400℃以上（分解）， 无臭或具轻微特臭。可制成一水物或三水物，为单斜板状结晶，可溶于水（1g 约溶于3mL水），微溶于甲醇、乙醇，不溶于苯及丙酮。10%水溶液pH等于7.4。
化学实验报告格式模板 （以草酸中h2c2o4含量的测定为例） 实验题目：草酸中h2c2o4含量的测定 实验目的： 学习naoh标准溶液的配制、标定及有关仪器的使用； 学习碱式滴定管的使用，练习滴定操作。 实验原理： h2c2o4为有机弱酸，其ka1=5.9×10-2，ka2=6.4×10-5。常量组分分析时cka1＞10-8，cka2＞10-8，ka1/ka2＜105，可在水溶液中一次性滴定其两步离解的h+： h2c2o4+2naoh===na2c2o4+2h2o 计量点ph值8.4左右，可用酚酞为指示剂。 naoh标准溶液采用间接配制法获得，以邻苯二甲酸氢钾标定： -cook -cooh +naoh=== -cook
-coona +h2o 此反应计量点ph值9.1左右，同样可用酚酞为指示剂。 实验方法： 一、naoh标准溶液的配制与标定 用台式天平称取naoh1g于100ml烧杯中，加50ml蒸馏水，搅拌使其溶解。移入500ml试剂瓶中，再加200ml蒸馏水，摇匀。 准确称取0.4~0.5g邻苯二甲酸氢钾三份，分别置于250ml 锥形瓶中，加20~30ml蒸馏水溶解，再加1~2滴0.2%酚酞指示剂，用naoh标准溶液滴定至溶液呈微红色，半分钟不褪色即为终点。 二、h2c2o4含量测定 准确称取0.5g左右草酸试样，置于小烧杯中，加20ml蒸馏水溶解，然后定量地转入100ml容量瓶中，用蒸馏水稀释至刻度，摇匀。 用20ml移液管移取试样溶液于锥形瓶中，加酚酞指示剂1~2滴，用naoh标准溶液滴定至溶液呈微红色，半分钟不褪色即为终点。平行做三次。 实验数据记录与处理： 一、naoh标准溶液的标定
MMFSCNG0088 食品 丙酸钠 丙酸钙 气相色谱法 MM_FS_CNG_0088 食品中丙酸钠、丙酸钙的测定方法 1．适用范围 本方法适用于酱油、醋、面包和糕点中丙酸盐的测定。本方法最低检出量为面包、糕点0.05g/kg，酱油、醋0.02g/kg。 2．原理概要 样品酸化后，丙酸盐转化为丙酸，经水蒸气蒸馏，收集后直接进气相色谱，用氢火焰离子化检测器检测，与标准系列比较定量。 3．主要仪器和试剂 3.1 试剂 3.1.1 磷酸溶液：取10mL磷酸(85％)加水至100mL。 3.1.2 甲酸溶液：取1mL甲酸(99％)加水至50mL。 3.1.3 硅油。 3.1.4 丙酸标准溶液：标准储备液(10mg/mL)，准确称取250mg丙酸于25mL容量瓶中，加水至刻度。标准使用液，将储备液用水稀释成10～250μg/mL的标准系列。 3.2 仪器 3.2.1 气相色谱仪：具有氢火焰离子化检测器。 3.2.2 水蒸气蒸馏装置。 4．过程简述 4.1 提取 准确称取30g事先均匀化的样品，置于500mL蒸馏瓶中，加入100mL水，再用50mL 水冲洗容器，转移到蒸馏瓶中，加10mL磷酸溶液，2～3滴硅油，进行水蒸气蒸馏，将250mL容量瓶置于冰浴中作为吸收液装置，待蒸馏液约250mL时取出，在室温下放置30min，加水至刻度，吸取10mL该溶液于试管中，加入0.5mL甲酸溶液，混匀，供色谱测定用。 4.2 色谱条件 色谱柱：玻璃柱，内径3mm，长1m，内装80～100目 仪器条件:柱温180℃，进样口、检测器温度220℃。 气流条件：氮气 50mL/min； 氢气 50mL/min； 空气 500mL/min。 4.3 测定 取标准系列中各种浓度的标准使用液10mL，加0.5mL甲酸溶液，混匀。取5 μL 进气相色谱，测定不同浓度丙酸的峰高，根据浓度和峰高绘制标准曲线。同时进样品溶液，根据样品的峰高与标准曲线比较定量。 5．结果计算： 0001250×=m A X
贵州大学实验报告 大学化学实验II实验报告——有机化学实验学院：化工学院专业：化工班级：化工113 姓名刘彬彬实验日期2013/4/12 实验时间10:00-15:00 学号1108110213 指导教师刘明星同组人张禹 实验项目 名称 溴乙烷的制备 实验目的 1.学习从醇制备溴代烷的原理和方法。 2.进一步巩固分液漏斗的使用及蒸馏操作。 实验原理主反应： NaBr+H2SO4 →HBr+ NaHSO4 CH3CH2OH+HBr →CH3CH2Br+H2O 副反应： 2CH3CH2OH →CH3CH2OCH2CH3+H2O CH3CH2OH →CH2=CH2+H2O 2HBr+H2SO4 →Br2+2H2O 实验仪器和试剂仪器：100mL圆底烧瓶、直形冷凝管、接受弯头、温度计、蒸馏头、分液漏斗、锥形瓶 试剂：乙醇 (95％) 4.8ɡ 6.2mol (0.10ml) 溴化钠 (无水) 8.2g(0.08mol) 浓硫酸 d=1.84 11ml ( 0.2ml) 饱和亚硫酸氢钠 实反应主装置：
验 步骤1.溴乙烷的生成 在50mL圆底烧瓶中加入10mL95％，乙醇及4mL水， 在不断振荡和冷却下，缓慢加入浓硫酸11mL，混合物冷却到室温，在搅拌下加入研细的8.2g 溴化钠 再加入几粒沸石，小心摇动烧瓶使其均匀。冷凝管下端连接接引管。溴乙烷沸点很低，极易挥发。为了避免损失，在接收器中加入冷水及3mL饱和亚硫酸氢钠溶液，放在冰水浴中冷却，并使接受管的末端刚浸没在水溶液中。开始小火加热，使反应液微微沸腾，使反应平稳进行，直到无溴乙烷流出为止，随反应进行，反应混合液开始有大量气体出现，此时一定控制加热强度，不要造成暴沸然后固体逐渐减少，当固体全部消失时，反应液变得粘稠，然后变成透明液体，此时已接近反应终点。用盛有水的烧杯检查有无溴乙烷流出。 2.溴乙烷的精制 将接收器中的液体倒入分液漏斗，静止分层后，将下面的粗溴乙烷转移至干燥的锥形瓶中。在冰水冷却下，小心加入1~2mL浓硫酸，边加边摇动锥形瓶进行冷却。用干燥的分液漏斗分出下层浓硫酸。将上层溴乙烷从分液漏斗上口倒入50mL 烧瓶中，加入几粒沸石进行蒸馏。由于溴乙烷沸点很低，接收器要在冰水中冷却。接受36~40℃的馏分。产量约6g。 实验[1] 加入浓硫酸需小心飞溅，用冰水浴冷却，并不断振摇以使原料混匀；溴化钠需研细，分批加入以免结块。 [2] 反应初期会有大量气泡产生，可采取间歇式加热方法，保持微沸，使其平稳进行。暂停加热时要防止尾气管处倒吸。
食品防腐剂丙酸钙的制备及纯度分析综述 实验小组：06 实验班级：应131-3 指导老师：贺萍 实验人员：
研究背景 丙酸钙是近年来发展起来的一种新型的食品及饲料防腐剂，属酸性防霉剂，对霉菌、好气性芽孢杆菌和革兰氏阴性菌都具有很好的杀灭作用，可抑制黄曲霉素的产生，对人体无毒，广泛应用于面包、糕点等食品的防霉及蔬菜保鲜、植物保护等方面。目前，国内主要采用丙酸和氢氧化钙(Ca(OH)2)或碳酸钙(CaCO3，)反应制得丙酸钙。鸡蛋壳是一种宝贵的天然生物资源，与其他钙源相比，受环境污染较少，重金属含量极其痕量，是一种良好的钙源，可作为新型钙制剂的原料。目前已有不少利用鸡蛋壳生产丙酸钙的研究，这些研究均为化学方法，能耗较高。目前尚无发酵法生产丙酸钙的研究，因此进行新探索，在丙酸发酵液中直接添加鸡蛋壳粉碎、煅烧后得到的氧化钙，生产丙酸钙，以期采用发酵法以鸡蛋壳为原料生产丙酸钙，能够有效降低能耗，减少废弃蛋壳对环境造成的危害，降低丙酸钙的生产成本。 我国海岸线漫长，牡蛎、贝类等资源极为丰富，随着国内人们消费意识和健康观念的更新以及人民生活水平的迅速提高，我国牡蛎生产水平有了很大发展，牡蛎产量由1990年的8．5万吨增长2005年的382．6万吨【1】，而且随着人类的自然增长和消费水平的不断提高，这一数字还会随之而增加。但是，随着我国牡蛎养殖产量的迅速增加，如何充分高效地利用牡蛎资源，既是牡蛎产业面临的巨大机遇，也是牡蛎产业面临的一个严峻挑战。我国目前对牡蛎等贝类资源的开发主要是加工其可食用部分，在利用了可食用的部分的同时，大量的海产品壳则作为垃圾被废弃，这些废弃的海产品壳中残留的有机物在长期堆放的过程中，腐败发臭对环境造成严重污染。目前国内外对牡蛎壳等海产壳类物质的研究和利用已有陆续的报道，而将其用于制作新型防腐保鲜添加剂的报道甚少，研究工作一直处于滞后的状态。因此，经查阅大量的相关文献资料，结果表明牡蛎壳等海产壳类物质可以作为制备食品添加剂丙酸钙的绿色钙源。因此，选择以牡蛎壳为原料进行食品级添加剂丙酸钙的制备工艺研究，以期达到对牡蛎壳等海产壳类资源化利用的目的。 第一部分丙酸钙的综述 一丙酸钙的性质与特点【2】 物理性质：丙酸钙分子式：(CH3CH2COO)2Ca·(帖1)H20，丙酸钙分子量：186．23(无水盐)丙酸钙为白色结晶体、颗粒或粉末状，无臭或带轻微酸味。熔点400℃以上。对热和光稳定。有吸湿性，易溶于水，微溶于甲醇、乙醇，不溶于苯及丙酮。10％水溶液pH为7．0～9．0。 化学性质：在酸性条件下，产生游离丙酸，具有抗菌作用。对酵母菌无害，对人体无害。丙酸钙对霉菌，好气性芽胞产生菌，革兰氏阴性菌有效。在防霉的同时，还对抑制黄曲霉素的产生有特效。因此，丙酸钙被广泛用作食品、饲料防腐、水果的防霉保鲜剂。丙酸钙与其它脂肪酸一样可通过代谢作用被人体吸收利
培养基的制备实验报告 《培养基的制备与消毒灭菌》实验报告 实验目的 1.学习和掌握配制培养基（以牛肉膏蛋白胨培养基的配制为例）的一般方法和原理。 2.了解消毒和灭菌的原理，掌握常用灭菌方法的操作步骤。 实验原理 培养基是人工配制的适合微生物生长繁殖或积累代谢产物的营养基质，用以培养、分离、鉴定、保存各种微生物或积累代谢产物。在自然界中．微生物种类繁多，营养类型多样，加之实验和研究的目的不同，所以培养基的种类很多。但是，不同种类的培养基中，一般应含有水分、碳源、氮源、能源、无机盐、生长因素等。不同微生物对PH要求不一样．雷菌和酵母的培养基的pH一般是偏酸性的，而细菌和放线菌的培养基的pH一般为中性或微碱性的(嗜碱细菌和嗜酸细菌例外)。所以配制培养基时，都要根据不同微生物的要求将培养基的pH调到合适的范围。此外，由于配制培养的各类营养物质和容器等含有各种微生物，因此，已配制好的培养基必须立即灭菌．如果来
不及灭菌，应暂存冰箱内，以防止其中的微生物生长繁殖而消耗养分和改变培养的酸碱度所带来不利的影响。 高压蒸气灭菌是将持灭菌的物品放在一个密闭的加压灭菌锅内，通过加热，使灭菌锅套间的水沸腾而产生蒸气。待水蒸气急剧地将锅内的冷空气从排气阀中驱尽，然后关闭排气阀．继续加热，此时由于蒸气不能道出，而增加了灭菌器内的压力，从而使沸点增高，得到高于100℃的温度。导致菌体蛋白质凝固变性而达到灭菌的目的。 牛肉膏蛋白胨培养基是一种应用最广泛和最普通的细菌基础培养基，有时又称为普通培养基。由于这种培养基中含有一般细菌生长繁殖所需要的最基本的营养物质，所以可供作微生物生长繁殖之用。基础培养基含有牛肉膏、蛋白胨和NaCl。其中牛肉膏为微生物提供碳源、能源、磷酸盐和维生素，蛋白胨主要提供氮源和维生素，而NaCl 提供无机盐。在配制固体培养基时还要加入一定量琼脂作凝固剂，琼脂在常用浓度下96℃时溶化，实际应用时，一般在沸水浴中或下而垫以石棉网煮沸溶化，以免琼脂烧焦。琼脂在40℃时凝固，通常不被微生物分解利用。固体培养基中琼脂的含量根据琼脂的质量和气温的不同而有所不同。 由于这种培养基多用于培养细菌，因此要用稀酸或稀碱将其PH调至中性或微碱性，以利于细菌的生长繁殖。
