编号： 化工一厂污水预处理装置改造项目 室外给排水管道压力试验、闭水试验施工技术方案
XX建兴建工集团XX 化一污水项目经理部 2017年4月24日 室外给排水管道压力试验、闭水试验施工技术方案
项目名称：化工一厂污水预处理装置改造项目 编制单位：XX建兴建工集团XX 编制人：年月日审核人：年月日批准人：年月日
一、工程概况 工程名称：化工一厂污水预处理装置改造项目-室外给排水管道。 本工程为室外地下管道，其中包括（生活、低压消防水管道、含油污水压力流管道、生活污水管道、污泥重力流管道、检查井、阀门井、消防栓井、化粪池、室外消火栓及消防器材） 二、编制依据 设计图纸 《石油化工给水排水管道工程施工及验收规X》（SH/T3533-2013） 施工现场临时用电安全技术规X JGJ46-2005 建筑施工安全检查标准JGJ59-2011 石油化工施工安全技术规程SH3505-2011
三、压力试验施工方案 施工准备 ①、试验X围内的管道安装工程已按设计图纸全部完成，安装质量符合有关规定。 ②、试验用压力表已校验，仪表外观齐全，铅封、未脱落，并在周检期内，其精度为1.5级，表的满刻度值为被测压力的2倍，压力表2块。 ③、符合压力试验要求的液体（水）已经备齐，施工现场周围消防管道用水。 ④、按试验的要求，管道已经固定。 ⑤、待试管道与无关系统已用盲板隔开。 ⑥、验前，向系统充水时，应将系统的空气排尽。 ⑦、试验时，环境温度不应低于5℃，当环境温度低于5℃时，应采取防冻措施。 ⑧、试当试验过程中发现泄露时，不得带压处理，应降压修复，待缺陷消除后，应重新进行试验。 2.试压材料及设备： 管材φ168×6mm 盲板厚10mm 泵1台 硬质方木，规格2000×300×300MM，8块； 钢板，规格2000×1500×20MM，2块； 3.试压步骤： ①、打压分段： 打压系统连接装置及分段见示意图：
球墨铸铁给水管道系统水压试验方法 及验收标准探讨 张湛军 摘要：通过69条球墨铸铁给水管道水压试验结果研究，说明现行 GB50268—97《给水排水管道工程施工及验收规范》中球墨铸铁管道水压 试验验收标准失之过宽，应予修改。 关键词：球墨铸铁管；水压试验；验收标准 输配水管网投资占整个给水系统投资的70％左右。球墨铸铁管因其不结垢、耐腐蚀、密封严、强度高、韧性好而作为输配水管道的首选材料正得到越来越广泛的应用。新建给水管 道的管线水压试验是检验管材和安装质量的最后一道重要工序，水压试验的验收标准直接 关系到管材选择、安装质量、正常运行、维护管理、运营成本等一系列问题。而现行 GB50268－97《给水排水管道工程施工及验收规范》[1]（以下简称GB50268—97规范）中 球墨铸铁管水压试验验收标准制定时，因无充分的管道实测渗水量数据，故允许渗水量标 准仍按1956年《建筑安装工程施工及验收暂行技术规范》执行[2]。但此失之过宽的允许 渗水量标准直接导致球墨铸铁给水管道的水压试验验收标准降低，致使有渗水或漏水的管 道因渗水量不超标而得以过关被验收，但投入使用后就开始漏水、爆管，给供水企业造成 巨大的经济损失，影响用户的正常用水，造成不良的社会影响。本研究试图通过试验结果 提出修改现行规范的建议。 1.试验方法 1.1试验对象 郑州市自来水总公司2001年和2002年敷设的69条球墨铸铁给水管道，管径为DN100mm - DN1000mm，长度为128m - 1773m，总长度45366m，均为符合ISO2531标准，内衬水泥砂浆，外涂沥青的K9级管子和K12级管件、K14级丁字管。管道承插连接，胶圈接口，埋地敷设。每条管道分别按GB50268—97规范进行注水法和放水法水压试验。试压管道概况 见表1。 1.2设计施工情况 设计时特别注重管线的坡度设计，要求i≥0.002。现场施工基本做到敷设坡度达到设计要求。每根球墨铸铁管承插安装到位，无胶圈扭转或不到位情况。由于市政道路施工进度要求，所有试压管道安装完后均被回填覆盖，接口在试压时均未敞露以供观察。 1.3试验设备器材 0.4级压力表，表盘直径150mm，最大量程1.6MPa,表盘刻度至0.01MPa，可估读至 0.001MPa。500mL、1000mL量杯，70L - 125L水箱，普通水桶。2m卷尺，计时表，温度计。手压泵或小流量高扬程电动加压泵。 1.4试验压力和升压程序 验收试验压力基本均为0.9MPa，个别验收试验压力为0.8MPa。按GB50268—97规范规定 程序浸泡和分级升压。 1.5放水法试验 放水法试验按GB50268—97规范附录A规定的程序做。只是在降压0.1MPa所需要的时间 T1>48h后不再继续观察记录，只记录T1≤48h内的时间和压力，每半个小时读取并记录一次时间和压力值。 1.6注水法试验 注水法试验也按GB50268—97附录A规定的程序做。每当压力下降0.02MPa时向管内补水，
施工组织设计（方案）报审表 工程名称:云南先锋褐煤洁净化利用实验示范项目编号：E200.YJG.861-03
云南先锋化工有限公司褐煤洁净化利用试验示范工程建筑安装工程装置区（七标段）容器设备安装、水压试验施工方案 施工单位：云南建工安装股份有限公司 编制： 审核： 批准： 年月日
目录 一、工程概况 (1) 二、编制依据 (2) 三、施工工艺流程 (3) 四、容器设备安装 (3) 4.1安装前的准备工作 (3) 4.2 容器设备安装工艺 (4) 五、水压试验 (5) 5.1 试验应具备的条件 (5) 5.2试验压力的确定 (5) 5.3 管口的临时封堵及短接联通的确定 (5) 5.4试验用水标准 (6) 5.5 试验用压力表要求及其试验用压力表安装部位要求 (6) 5.6 水压试验前的准备工作 (6) 5.7 压力试验用盲板需要最小厚度汇总表（材质Q235） (7) 5.8 试压过程 (8) 5.9 劳动力计划 (8) 5.10施工机具及需用材料计划 (8) 六、容器设备吊装 (9) 七、质量保证措施 (9) 7.1质量保证措施 (9) 7.2 质量保证体系图 (9) 八、安全技术措施 (10)
一、工程概况 工程名称：云南先锋化工褐煤洁净化利用试验示范工程 业主名称：云南先锋化工有限公司 建设地点：云南省昆明市寻甸县金所工业园区 设计单位：赛鼎工程设计院 监理单位：云南协和工业建设监理公司 工程简介： 云南先锋化工褐煤洁净化利用试验示范工程装置区七标段我公司主要负责甲醇精馏（工号401）、净化合成油综合楼（工号105）、甲醇合成（工号400）、甲醇合成油开闭所（工号213）、回收气气柜（工号860）、低温甲醇洗（工号613）、冷冻站（工号174）、综合压缩厂房（工号630）的建筑、安装工程，装置区具有大量高、大、重塔类设备及容器设备。 甲醇精馏设备为露天布置，分塔区和贮槽区。 甲醇合成装置由新鲜气精脱硫、甲醇合成、余热回收、粗甲醇分离、粗甲醇闪蒸、粗甲醇加压等几部分组成。 回收气气柜设置了5000m3低压湿式螺旋排放气气柜一座，气柜设有进气水封及出气水封一座，以防止气体的泄露。 低温甲醇洗装置包含原料气冷却、预洗及脱硫、二氧化碳脱除、二氧化碳闪蒸、硫化氢浓缩、热再生、萃取、共沸、尾气洗涤、甲醇水分离等单元。装置布置主要由塔区、泵区、内部管廊、贮槽区等构成。 冷冻站装置主要由吸收器、受液氨、溶液热交换器、溶液冷却器、精馏塔、氨冷凝器、氨过冷器、氨水泵、回流泵等设备组成；并考虑装置开车、检修进时液氨及氨水的存贮所需而增设的氨水贮槽、氨水槽、液氨槽及地下槽等辅助性生产设备。 综合压缩装置包括一套合成气压缩机组、两套回收气压缩机组和三套CO2压缩机组以及配套的起重机、CO2滤油器等。 （1）合成气压缩机组由压缩机主机、汽轮机、联轴器、底座、凝汽器系统、油站、干气密封系统、气体冷却分离设备、高位油箱、抽真空系统、气路油路内
管道水压试验方案
西安草堂集中供热工程（热源厂） 工艺管道系统 水压试验专项方案 编制： 审定： 批准： 上海天德建设集团有限公司 草堂热源厂项目部 二零一七年八月十七日
目录 1 工程概述 (1) 2 编制依据 (1) 3 试压要求与程序 (1) 3.1 试压要求 (1) 3.2 试压工艺流程 (1) 4 试验准备 (2) 5 压力试验 (3) 6 试压共检 (4) 7 管道泄压 (5)
1、工程概述 西安草堂集中供热工程（热源厂）工艺管道系统包含：蒸汽管道系统、循环水系统、除氧水系统、锅炉给水系统等管线，为保证管线试压工作有序、保质保量、安全高效地完成，特编制本方案。 2、编制依据 2.1 现场施工图纸及设计文件； 2.2 《工业金属管道工程施工规范》GB50235-2010； 2.3 《工业金属管道工程施工质量验收规范》GB50184-2011； 2.4 《电力建设施工及验收规范》管道及焊接篇 3、试压要求与程序 3.1 试压要求 3.1.1管线试压时所有不能参与试压的设备、管线须做好系统隔离，无法隔离的设备须经设计和建设单位认可同意后方可参加系统试压。 3.1.2试验压力应以相同等级系统中设计压力最高的管线试验压力为整个系统的试验压力，且不同压力等级的管线不得串联在一起试验。 3.1.3当管道与设备作为一个系统进行试验时，应征得建设/监理和设计单位同意，并符合下列规定： a）管道的试验压力小于或等于设备的试验压力时，按管道的试验压力进行试验； b）管道试验压力大于设备的试验压力，且设备无法隔离，设备的试验压力大于或 等于管道试验压力的70%时，按设备的试验压力进行试验。 3.2 试压工艺流程 管道试压前，应对已焊接好的管道进行必要的检查，检查合格后，才能进行试压。试压工艺流程见图3.2。
给水管道水压试验记录填写说明 1.设计最大工作压力（Mpa）：由设计出； 2.试验压力（Mpa）：查表7. 3.15； 3.10分降压值（Mpa）：实测观察；一般2小时内不大于0.05Mpa； 4.允许渗水量L/(min)·(km)：查表7.3.16； 5.注水法 （1）达到试验压力的时间（t 1 ）：观察记录； （2）恒压结束时间(t 2 )：观察记录； （3）恒压时间内注入的水量W（L）：观测记录； （4）渗水量q（L/min）：计算，q=W/（T 1-T 2 ）； （5）折合平均渗水量L/(min)·(km)：计算渗水量×1000/试验段长度； 实例： 某工程管道长度为155m，管径为Φ100mm，管材为PE，接口种类为热熔连，设计最大工作压力0.4Mpa。 第一次试压：10分钟内降压0.004Mpa,达到试验压力的时间t1为8：30，恒压结束时间t2为10：30，恒压时间内注入水量为0.52L，计算并填表。 （1）根据查表7.3.15得知，试验压力为工作压力的1.5倍，试验压力为0.6 Mpa。 （2）根据实测观察，2小时内降压0.045Mpa，所以，10分钟降压值为0.045/12=0.00375 Mpa。 （3）根据表7.3.16得知，允许渗水量为0.28 L/(min)·(km)。 （4）观察得知：达到试验压力的时间（t 1）为8：30′，恒压结束时间（t 2 ）为10：30′， 有效试验时间为2小时，即120分钟。恒压时间内注入的水量W为0.52L，所以，渗水量 q= W/（T 1-T 2 ）=0.52/120=0.00433L/min，折合平均渗水量为0.0043×1000/155=0.028 L/(min)·(km) 填表如下：
目录 1．编制依据 (1) 2．工程概况 (1) 3．水压试验方案 (2) 3.1工艺流程及组织机构图 (2) 3.2准备工作 (2) 3.3水压试验 (3) 3.4渗漏补救措施 (4) 3.5水压试验合格后排水 (5) 4．计划施工日期 (5) 5．质量注意事项 (6) 6．施工现场安全措施 (6) 6.1施工现场消防安全技术措施 (6) 6.2安全管理措施 (7) 6.3安全注意事项 (8) 7．危害因素辨识及对策 (9) 7.1危害因素辨识 (9) 7.2安全对策 (9)
1．编制依据 合同文件要求 招投标文件 设计施工图纸要求 本工程施工组织总设计 《给排水管道工程施工及验收规范》GB50268-2008 《电力建设施工技术规范》DL5190.5-2012（管道及系统部分） 《电力建设施工质量检验及评价规程》DL/T5210.5-2009（管道及系统部分）2．工程概况 本工程名称为广州珠江电厂1台100万千瓦“上大压小”扩建工程循环水管项目，位于广州市南沙区坦头村珠江电厂区域建设范围内，循环水管沟C4～C11段，总长度为192米。 循环水管沟C4～C11段断面形式为外方内圆形式，结构断面尺寸9300mm×5000mm，内设2个圆孔，直径3800mm，中心标高-2.80m。结构中间壁壁厚500mm，两侧壁厚600mm。 管沟结构断面图 根据设计和规范要求，结构完成以后需要做功能性水压试验，检验管道结构能不能达到设计水压要求，并留有一定的余地。若有渗漏或其他缺陷，应在隐蔽前采取措施处理，以免留有后患。进水管沟的水压试验压力为360kPa水压力；排水管沟的水压试验压力为230kPa水压力。水压试验由施工单位进行，并邀监理单位和业主共同参与，试验合格后签字认可。 水压试验时，首先做好管口封堵工作，封堵采用在混凝土管伸缩缝断面上（即
四川省南部川龙化工有限公司 4万吨/年合成氨技改工程 批准： 审批： 编制： 二O一二年七月二日
一、工程概述 万吨/年合成氨技改工程项目安装工程位于南部川龙化工公司厂内，工程范围：合成工段DN800氨合成塔等12台设备及设备支架安装；约1000米工艺管道的安装（管道材料主要有20#、15CrMo、10MoWVNb）安装、吹扫试压。 新合成氨工段设备及管道安装现已达到水压试验条件，特编制此措施。 二、新合成氨工段设备及管道安装水压试验 （一）试验主要步骤和要求： 压力试验采取方法为设备与管道连通进行强度试验，设计要求为管道的试验压力等于或小于设备的试验压力时，按管道的试验压力进行试验。当管道的试验压力大于设备的试验压力，且设备的试验压力不低于管道设计压力的1.15倍。 本工程设备及管道高压系统水压试验按设计要求设备试验压力36.1MPa进行；对于中压管道液氨管、气氨管试验压力为 2.13MPa；、热脱盐水管、冷脱盐水管、蒸汽管试验压力为3.3MPa；其压力试验见下列表： 设备压力试验表1
管道压力试验表表1-1 中低压系统设备、管道压力试验表2 管道压力试验表表2 由于本工程为氨合成工段系统试压，压力试验采用消防水为试验介质，同时划定禁区、隔离等有效的安全措施； 试压工具：电动试压泵一台或手动试压泵一台。 （二）试压步骤 管道安装完毕，经无损检验和热处理合格后，进行压力试验，按规范及设计要求进行
强度试验和
泄露性试验。各类管道强度试验所用介质为消防水，泄露性试验介质为原料气。 1、试压前，认真做好一切检查工作，试验所用的压力表是经校验合格的，其精度为 1.5级，表的满刻度值应为被测最大压力的1.5～2倍，即为60MPa,且压力表不得少于两只。 2、压力表的设置：在设备循环加热器（E1103）合成气PG1109-Φ159×28-W1B、氨分器Ⅰ（V1101-1）PG1108-Φ159×28-W1B管段装设压力表60MPa各一只、另一只装设在试压泵前端连接管试压阀门后处。 3、对于不参加高压系统试压的设备废热锅炉(E1601)壳程、氨冷器(E1605)壳程及管道和管段上仪表，按要求加设试压盲板作隔断处理。具有同一试验压力的管道及设备，采取一道连通试压。作水压试验时，试验管道上的阀门应开启，试验管道与非试验管道采用试压盲板隔断，并将管段PG1116-Φ127×21-W1B处新鲜气补充气总阀关闭。 4、管道上加设盲板处必须做出标记，试压中如发现有渗漏处，不要进行带压处理，做好记录，待泄压后，方可进行处理。消除缺陷后，重新进行试验。 5、试压进行中必须始终有专人监视压力表，以防止设备、管道承受超过规定的试验压力。 6、试压注水由设备合成塔电加热器管口处用消防水从上向下注入，此管口也作为空气排空处，待水灌满整个系统后，再用试压盲板封闭该管口。另试压泵放置于设备氨分离（Ⅱ）排污管处与加压管连接加压。 7、系统灌满水的设备及管道内空气多次排净后，用电动试压泵缓慢升压，待压力达到0.5MPa时停泵，对设备、管道及支架进行初检。合格后，启动试压泵缓慢升压至设备工作压力31.4MPa停泵，检查设备、管道接口及管支架等未见异常。再将工作压力升至试验压力36.1MPa，稳压10分钟，并对所有接头和连接处进行检查，无泄漏和其它异常后，将试验压力降至工作压力31.4MPa，保压30分钟，以压力不降、无渗漏为合格。 9、水压试验合格后，经技术监督局监检人员和建设单位专业工程师确认认可，及时办理“设备耐压/严密性试验记录”、“管道系统安装检查与压力试验记录”签字。 9、试压合格后，打开排污阀，缓慢放净设备、管道内的水，并按甲方指定地点排放至沟内。 （三）水压试验中的注意事项 1、管道升压时管道的气体应排除，升压过程中，当发现计量表摆动、不稳，且升压较慢时，应重新排气后再升压； 2、升压应分级进行，每升一级应检查设备、支架、焊缝及阀门，当无异常现象时，再继续升压；
管壳换热器安装试压方案《三个步骤、八项任务》试论管壳换热器试压方案三个步骤、八项任务》（浮动板式管壳换热器）浮动板式管壳换热器） 一、结构（浮头换热器）结构（浮头换热器）浮动板式管壳换热器因其对热膨胀的良好适用性和易于清洗和维修等特点在炼油装置得到了广泛的应用。其结构主要包括壳程壳体、换热管束、管程箱体、钩圈（小锅）、壳程封头（大锅）五部分。管程管箱换热管束壳体钩圈壳程封头固定管板浮动管板二、常见问题：常见问题：浮动板式管壳换热器常见的问题集中在如下八个方面：1、管束换热管泄漏。管束换热管泄漏。2、管束的固定板和浮动板与换热管焊接口（或胀接）泄漏。管束的固定板和浮动板与换热管焊接口（或胀接）泄漏。3、浮动板密封面泄漏（包括钩圈问题）。浮动板密封面泄漏（包括钩圈问题）。4、固定板密封面壳程侧泄漏。固定板密封面壳程侧泄漏。5、固定板密封面管程侧泄漏。固定板密封面管程侧泄漏。6、壳体封头（大锅）密封面。壳体封头（大锅）密封面。7、管程出入口密封面、管程箱体、附件泄漏等问题。管程出入口密封面、管程箱体、附件泄漏等问题。8、壳程出入口密封面、壳程箱体、附件泄漏等问题。壳程出入口密封面、壳程箱体、附件泄漏等问题。这八个方面就是试压过程需要完成的八项确认任务。这八个方面就是试压过程需要完成的八项确认任务。 三、试压方案：试压方案：浮动板式管壳换热器包括如下三个步骤：浮动板式管壳换热器包括如下三个步骤：管束的压力试压。 一、管束的压力试压。安装后的管程压力试压。二、安装后的管程压力试压。安装后的壳程试压。三、安装后的壳程试压。这三个步骤就是试压过程中的三个步骤 下面详细介绍《三个步骤》下面详细介绍《三个步骤》是如何完成《八项任务》是如何完成《八项任务》的。第一步：管束的压力试验：管束的压力试验分为管程试验和壳程试验两种方案，其中优选壳程试验。但在实际施工中要依据施工队伍所具备的施工工具的情况而定。1、管束试验的管程试验方案：（如下图）打压工具换热管束钩圈固定管板浮动管板2、管束试验的壳程试验方案：（如下图）打压工具壳体打压工具固定管板浮动管板第一步：要求确认下列任务：第一步：要求确认下列任务：1、管束换热管泄漏。管束换热管泄漏。2、管束的固定板和浮动板与换热管焊接口（或胀接）泄漏。管束的固定板和浮动板与换热管焊接口（或胀接）泄漏。第二步：安装后的管程压力试验：第二步要求确认下列任务：第二步要求确认下列任务：3、浮动板密封面无泄漏。浮动板密封面无泄漏。5、固定板密封面管程侧无泄漏。固定板密封面管程侧无泄漏。7、管程出入口密封面、管程箱体、附件无泄漏等问题。管程出入口密封面、管程箱体、附件无泄漏等问题。第二步：要求复查下列任务：第二步：要求复查下列任务：1、管束换热管泄漏。管束换热管泄漏。2、管束的固定板和浮动板与换热管焊接口（或胀接）泄漏。管束的固定板和浮动板与换热管焊接口（或胀接）泄漏。第三步：安装后的壳程试压：第三步要求确认下列任务：第三步要求确认下列任务：4、固定板密封面壳程侧无泄漏。固定板密封面壳程侧无泄漏。6、壳体封头（大锅）密封面无泄漏。壳体封头（大锅）密封面无泄漏。8、壳程出入口密封面、壳程箱体、附件无泄漏等问题。壳程出入口密封面、壳程箱体、附件无泄漏等问题。至此完成了《三个步骤》，达到《至此完成了《三个步骤》，达到《八项任务》项任务》的确认。受控工作的间隙完成了此项工作。由于时间有限，期待日后补充、修改。
本方法依据《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）制定。（GB50242-2002）规定：“室内给水管道的水压试验必须符合设计要求。当设计没有注明时，各种材质的给水管道系统试验压力均为工作压力的倍【意思是指如果你家原有自来水水压是6公斤那么你试验水压就要达到9公斤】,但不得小于【6公斤】。检验方法:金属及复合管给水管道系统在试验压力下观测10min,压力降不应大于 MPAa【公斤】,然后降到工作压力进行检查,应不渗不漏;塑料管给水管道系统应在试验压力下【一般8-10公斤】稳压力1h【小时】,压力降不得超过 MPAa【公斤】,然后在工作压力的倍状态下稳压2 h【小时】,压力降不得超过 MPAa【公斤】,同时检查各连接处不得渗漏.给水管道安装完成后,应首先在各出水口安装水阀或堵头,并打开进户总水阀,将管道注满水,然后检查各连接处,没有渗漏,才能进行水压试验，室内给水管道水压试验操作程序如下: 1. 连接试压泵: 试压泵通过连接软管从室内给水管道较低的管道出水口接入室内给水管道系统. 2. 向管道注水 打开进户总水阀向室内给水管系统注水,同时打开试压泵卸压开关,待管道内注满水并通过试压泵水箱注满水后,立即关闭进户总水阀和试压泵卸压开关. 3. 向管道加压
按动试压泵手柄向室内给水管系统加压,致试压泵压力表批指示压力达到试验压力时停止加压. 4. 排出管道空气 缓慢拧松各出水口堵头,待听到空气排出或有水喷出时立即拧紧堵头. 5. 继续向管道加压 再次按动试压泵手柄向室内给水管系统加压,致试压泵压力表批指示压力达到试验压力时停止加压. 然后按（GB50242-2002）规定的检验方法完成室内给水管系统压力试验.试验完成后,打开试压泵卸压开关卸去管道内压力.
一．空调冷热水系统、冷却水系统 （一）本项目由空调冷（热）水系统、冷却水系统组成。 （二）管道安装完毕后须在隐蔽前应按设计规定对管道系统进行强度、严密性试验，以检查管道系统及各连接部位的工程质量。 （三）试验压力的标准; 冷热水、冷却水系统的试验压力，当工作压力小于等于1.0MPa时，为1.5 倍的工作压力，但最低不低于0.6MPa；当工作压力大于1.0MPa时，为工作压力加0.5MPa. （四）试验方法如下: 1. 强度试验 a）水压试验前必须对管道节点、接口、支墩等及其他附属构筑物的外观进行认真的检查，对立管末端管道的排气阀进行检查和落实，落实水源、准备试压设备、防水及位置及量测设备，试压管段的所有敞口用盲板堵严。 b）然后把压力表安装在试验段低位和最高位管道上，每段试压管不少于两个压力表。 c）开始试压首先向试压管道充水，充水时水自管道低端流入，并打开高位泄水闸阀，当充水至排出的水流中不带气泡且水流连续时，关闭闸阀，停止充水开始加压，多次加压，等确定管道内的气体排尽后，才能进行水压试验。 d）升压时要分级升压，每次以0.2Mpa为一级，每升一级检查管身及接口，当确定无异常后，才能继续升压。 e）当压力升至试验压力的时候，稳压10min，压力下降不得大于 0.02MPa，再将系统压力降至工作压力，外观检查无渗漏为合格。 f）水管应该在试验压力下稳压1h，看压力降有没有超过0.02MPa, 然后将试验压力降到工作压力的1.15倍状态下稳压2h，看压力降有没有超过0.03MPa，没有降即为达到试压要求。 g）管道的试压须在完成安装超过24小时后才能进行，一次水压试验的管道总长度不宜大于500米。 2. 严密性试验 a）强度试验完成后，需将试验压力降至系统工作压力，并保留工作压力24h，如压力不下降，外观检查无渗漏为合格。 b）在冬季进行水压试验时须防止管道冻裂，必要时须采取保温措施。 3. 系统冲洗 a）管道系统的冲洗应在管道试压合格后，调试前进行。 b）管道冲洗进水口及排水口应该选择适当位置，并能保证将管道系统内的杂物冲洗干净为宜。排水管截面积不应小于被冲洗管道截面的60%，排水管应接至排水井或排水沟内。 c）以系统最大流速进行管路冲洗，直至出口处的水色和透明度与入口处目测一致为合格。 d）系统冲洗前应将管路上的过滤装置，有关阀门卸掉，至冲洗合格后再装上。 4. 试压报告 每次试压必须出具业主和承包商认可的报告。包括以下内容： (1) 试压日期，编号。 (2) 试压管段的准确位置。 (3) 试压草图，标明管道安装顺序、接头、阀门、仪器的数量和特性。 (4) 试压持续时间、压力、结论
给水管道水压试验方案 一、工程概况 本工程为汉阳区磨山村城中村改造开发E地块工程（一期）一标段，A11#、B08/09#为33层，C02#为32层。本工程供水系统竖向分区供水：本工程1~2层住宅用水由市政给水管网直接供水，供水压力为0.27MPa，下行上给。住宅加压给 水系统分为四个区，共设二套变流恒压加压泵组。生活加压给水设备设于给水加 压泵房。划分具体如下：一区为3~10层，二区为11~18层，三区为19~26层，四区 为27~33层（C02#楼为32层）。一区二区合用一套低区生活给水泵组，低区加压 水入口压力为0.70MPa；三区四区合用一套高区生活给水泵组，高区加压水入口 压力为1.10MPa。给水管为PP-S内涂塑钢塑复合管，采用减压阀分区，入户压 力超0.35Mpa时采用支管减压；进户给水管为PPR塑料管。 二、具体方案 依据《建筑给排水及采暖工程施工质量验收规范》（GB 50242-2002）第4.2.1条要求：室内给水管道的水压试验必须符合设计要求。当设计未注明时，各种材质的给水管道系统试验压力为工作压力的1.5倍，但不得小于0.6MPa。 检验方法：金属及复合管给水管道系统在试验压力下观测10min，压力下降不应大于0.02MPa，然后降到工作压力进行检查，应不渗不漏；塑料管给水系统应在试验压力下稳定1h，压力降不得超过0.05MPa，然后再工作压力的1.15倍状态下稳压2h，压力降不得超过0.03MPa，同时检查各连接处不得渗漏。 1.压力试验准备阶段应注意问题： ①、试验范围内的管道安装工程除涂漆、绝热外，已按设计图纸全部完成， 安装质量符合有关规定。 ②、管道上的膨胀节已设置了临时约束装置。 ③、试验用压力表已校验，仪表外观齐全，铅封、未脱落，并在周检期内， 其精度不得低于1.5级，表的满刻度值应为被测压力的1.5～2倍，压力表不得少于 2块。 ④、符合压力试验要求的液体（水）已经备齐。 ⑤、按试验的要求，管道已经固定。 ⑥、待试管道与无关系统已用盲板或采取其他措施隔开。 ⑦、待试管道上的安全阀、爆破板及仪表元件等已经拆下或加以隔离。 ⑧、试验前，向系统充水时，应将系统的空气排尽。 ⑨、试验时，环境温度不应低于5℃，当环境温度低于5℃时，应采取防冻措
管道水压试验全过程 一般要求管道安装完毕后，应按设计要求对管道系统进行压力试验。按试验的目的可分为检查管道力学性能的强度试验、检查管道连接质量的严密性试验、检查管道系统真空保持性能的真空试验和基于防火安全考虑而进行的渗漏试验等。除真空管道系统和有防火要求的管道系统外，多数管道只做强度试验和严密性试验。管道系统的强度试验与严密性试验，一般采用水压试验，如因设计结构或其他原因，不能采用水压试验时，可采用气压试验。（1）压力试验应符合下列规定： 1）压力试验应以液体为试验介质。当管道的设计压力小于或等于0.6MPa时，也可采用气体为试验介质，但应采取有效的安全措施。脆性材料严禁使用气体进行压力试验。 2）当现场条件不允许使用液体或气体进行压力试验时，经建设单位同意，可同时采用下列方法代替： A、所有焊缝（包括附着件上的焊缝），用液体渗透法或磁粉法进行检验； B、对接焊缝用100％射线照相进行检验。 3）当进行压力试验时，应划定禁区，无关人员不得进入。 4）压力试验完毕，不得在管道上进行修补。 5）建设单位应参加压力试验，压力试验合格后，应和施工单位一同按规范规定填写管道系统压力试验记录。（2）压力试验前应具备的条件：1）试验范围内的管道安装工程除涂漆、绝热外，已按设计图纸全部完成，安装质量符合有关规定。 2）管道上的膨胀节已设置了临时约束装置。 3）试验用压力表已校验，并在周检期内，其精度不得低于1.5级，表的满刻度值应为被测压力的1.5～2倍，压力表不得少于2块。 4）符合压力试验要求的液体或气体已经备齐。 5）按试验的要求，管道已经固定。 6）对输送剧毒流体的管道及设计压力大于等于10MPa的管道，在压力试验前，下列资料已经建设单位复查： A、管道组成件的质量证明书； B、管道组成件的检验或试验记录； C、管子加工记录； D、焊接检验及热处理记录； E、设计修改及材料代用文件。 7）待试管道与无关系统已用盲板或采取其他措施隔开。 8）待试管道上的安全阀、爆破板及仪表元件等已经拆下或加以隔离。 9）试验方案已经过批准，并已进行了技术交底。 2．水压试验的程序、步骤、方法水压试验的程序、步骤方法如下： 1）连接。将试压设备与试压的管道系统相连，试压用的各类阀门、压力表安装在试压系统中，在系统的最高点安装放气阀、在系统的最低点安装泄水阀。 2）灌水。打开系统最高点的放气阀，关闭系统最低点的泄水阀，向系统灌水。试压用水应使用纯净水，当对奥氏体不锈钢管道或对连有奥氏体不锈钢管道或设备的管道进行试验 时，水中氯离子含量不得超过25×10-6（ppm）。待排气阀连续不断地向外排水时，关闭放气阀。 3）检查。系统充水完毕后，不要急于升压，而应先检查一下系统有无渗水漏水现象。 4）升压。充水检查无异常，可升压，升压用手动试压泵（或电动试压泵），升压过程应缓慢、平稳，先把压力升到试验压力的一半，对管道系统进行一次全面的检查，若有问题，应泄压修理，严禁带压修复。若无异常，则继续升压，待升压至试验压力的3/4时，再作一次全面检查，无异常时再继续升压到试验压力，一般分2～3次升到试验压力。 5）持压。当压力达到试验压力后，稳压10min，再将压力降至设计压力，停压30min，以压力不降、无渗漏为合格。 6）试压后的工作试压结束后，应及时拆除盲板、膨胀节限位设施，排尽系统中的积水。 3．水压试验应注意的事项 1）试验前，向系统充水时，应将系统的空气排尽。 2）试验时，环境温度不应低于5℃，当环境温度低于5℃时，应采取防冻措施。 3）试验时，应测量试验温度，严禁材料试验温度接近脆性转变温度。 4）承受内压的地上钢管道及有色金属管道试验压力应为设计压力的1.5倍，埋地钢管道的试验压力应为设计压力的1.5倍，且不得低于0.4MPa。 5）当管道与设备作为一个系统进行压力试验时，管道的试验压力等于或小于设备的试验压力时，应按管道的试验压力进行试验，

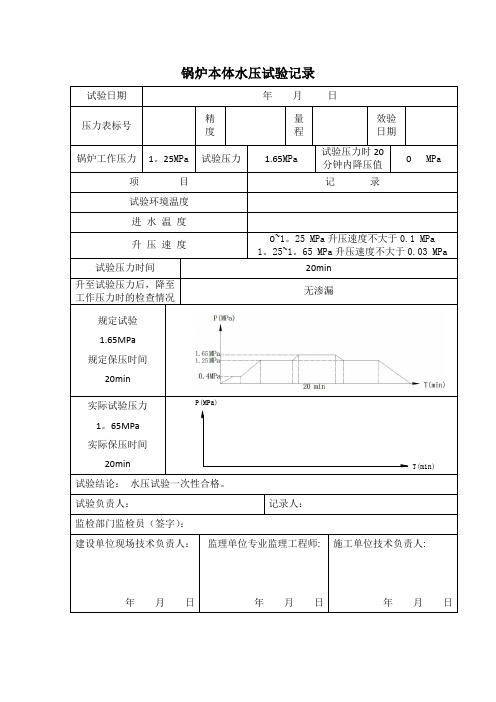

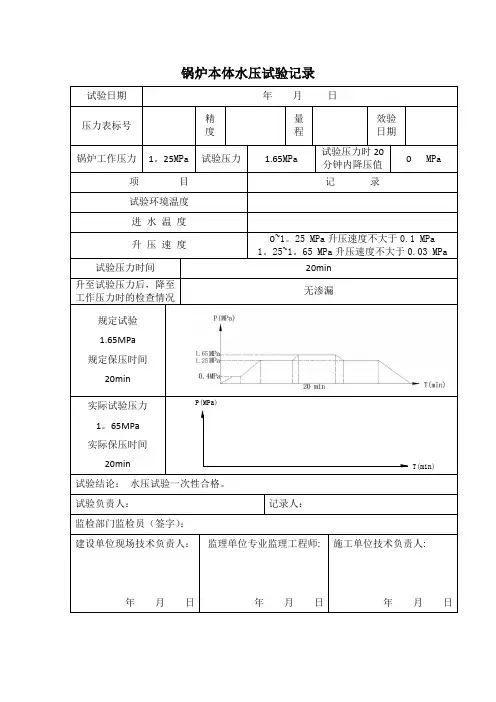

水压试验压力应以能考核承压部件的强度，暴露其缺陷，但又不损害承压部件为佳。通常规定，承压部件在水压试验压力下的薄膜应力不得超过材料在试验温度下屈服极限的90％。 具体水压试验的压力规定如下： （1）压力容器、单个锅筒和整装出厂的焊制锅炉，试验压力可选择。 （2）集箱和其他类似的部件，应该用1.5倍的工作压力进行水压试验。 （3）对接焊接的受热面管子及其他受压管件，应逐根逐件进行水压试验，试验压力为元件工作压力的2倍。工地组装的受热面管子、管道的焊接接头可与本体同时进行水压试验。 水压试验应在无损探伤合格和热处理以后进行，试验程序如下： （1）试验前，各连接部件的紧固螺栓必须装配齐全，并将两个量程相同、经过校正的压 力表装在试验装置上便于观察的地方。 （2）试验现场应有可靠的安全防护装置。停止与试验无关的工作，疏散与试验无关的人员。 （3）将锅炉、压力容器充满水后，用顶部的放气阀排净内部的气体。检查外表面是否干 燥。 （4）缓慢升压至最高工作压力，确认无泄漏后继续升压到规定的试验压力。焊接的锅炉应在试验压力下保持5分钟；压力容器根据容积大小保压10～30分钟。然后降至最高工作压力下进行检查。检查期间压力应保持不变。 水压试验的合格标准是： （1）压力容器水压试验后，无渗漏、无可见的异常变形，试验过程中无异常的响声，则
认为水压试验合格。 （2）锅炉水压试验时，在受压元件金属壁和焊缝上没有水珠和水雾；胀口处，在降到工作压力后不滴水珠；水压试验后，没有发生残余变形。符合上述情况的，则认为水压试验合 格。 气密性试验主要是检验容器的各联接部位是否有泄漏现象。介质毒性程度为极度、高度危害或设计上不允许有微量泄漏的压力容器，必须进行气密性试验。 压力容器应按以下要求进行气密性试验： （1）气密性试验应在液压试验合格后进行。对设计要求作气压试验的压力容器，气密性 试验可与气压试验同时进行，试验压力应为气压试验的压力。 （2）碳素钢和低合金钢制成的压力容器，其试验用气体的温度应不低于5℃，其它材料制成的压力容器按设计图样规定。 （3）气密性试验所用气体，应为干燥、清洁的空气、氮气或其他惰性气体。 （4）进行气密性试验时，安全附件应安装齐全。 （5）试验时压力应缓慢上升，达到规定试验压力后保压10分钟，然后降至设计压力，对所有焊缝和连接部位涂刷肥皂水进行检查，以无泄漏为合格。如有泄漏，修补后重新进行液压试验和气密性试验。气密性试验与气压试验是不一样的。首先，它们的目的不同，气密性试验是检验压力容器的严密性，气压试验是检验压力容器的耐压强度。其次试验压力不同，气密性试验压力为容器的设计压力，气压试验压力为设计压力的1.15倍。
1．一般要求 管道安装完毕后，应按设计要求对管道系统进行压力试验。按试验的目的可分为检查管道力学性能的强度试验、检查管道连接质量的严密性试验、检查管道系统真空保持性能的真空试验和基于防火安全考虑而进行的渗漏试验等。除真空管道系统和有防火要求的管道系统外，多数管道只做强度试验和严密性试验。管道系统的强度试验与严密性试验，一般采用水压试验，如因设计结构或其他原因，不能采用水压试验时，可采用气压试验。 （1）压力试验应符合下列规定： 1）压力试验应以液体为试验介质。当管道的设计压力小于或等于时，也可采用气体为试验介质，但应采取有效的安全措施。脆性材料严禁使用气体进行压力试验。 2）当现场条件不允许使用液体或气体进行压力试验时，经建设单位同意，可同时采用下列方法代替： A、所有焊缝（包括附着件上的焊缝），用液体渗透法或磁粉法进行检验； B、对接焊缝用100％射线照相进行检验。 3）当进行压力试验时，应划定禁区，无关人员不得进入。 4）压力试验完毕，不得在管道上进行修补。 5）建设单位应参加压力试验，压力试验合格后，应和施工单位一同按规范规定填写管道系统压力试验记录。 （2）压力试验前应具备的条件： 1）试验范围内的管道安装工程除涂漆、绝热外，已按设计图纸全部完成，安装质量符合有关规定。 2）管道上的膨胀节已设置了临时约束装置。 3）试验用压力表已校验，并在周检期内，其精度不得低于级，表的满刻度值应为被测压力的～2倍，压力表不得少于2块。 4）符合压力试验要求的液体或气体已经备齐。 5）按试验的要求，管道已经固定。 6）对输送剧毒流体的管道及设计压力大于等于10MPa的管道，在压力试验前，下列资料已经建设单位复查： A、管道组成件的质量证明书； B、管道组成件的检验或试验记录； C、管子加工记录； D、焊接检验及热处理记录； E、设计修改及材料代用文件。 7）待试管道与无关系统已用盲板或采取其他措施隔开。 8）待试管道上的安全阀、爆破板及仪表元件等已经拆下或加以隔离。 9）试验方案已经过批准，并已进行了技术交底。 2．水压试验的程序、步骤、方法 水压试验的程序、步骤方法如下： 1）连接。将试压设备与试压的管道系统相连，试压用的各类阀门、压力表安装在试压系统中，在系统的最高点安装放气阀、在系统的最低点安装泄水阀。

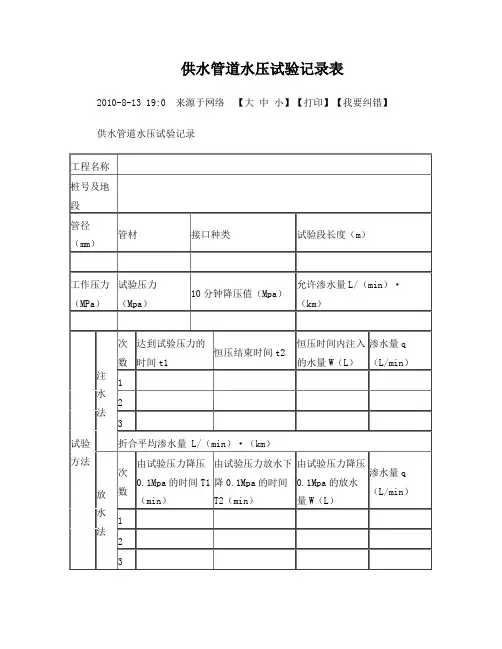

供水管道水压试验记 录表
2017年农村饮水安全巩固提升工程 供水管道水压试验记录 施工单位：滕州市水利建筑安装公司试验日期年月日
给水管道水压试验记录填写说明 1.设计最大工作压力（Mpa）：由设计出； 2.试验压力（Mpa）：查表7. 3.15； 3.10分降压值（Mpa）：实测观察；一般2小时内不大于0.05Mpa； 4.允许渗水量L/(min)·(km)：查表7.3.16； 5.注水法 （1）达到试验压力的时间（t1）：观察记录； （2）恒压结束时间(t2)：观察记录； （3）恒压时间内注入的水量W（L）：观测记录； （4）渗水量q（L/min）：计算，q=W/（T1-T2）； （5）折合平均渗水量L/(min)·(km)：计算渗水量×1000/试验段长度； 实例： 某工程管道长度为155m，管径为Φ100mm，管材为PE，接口种类为热熔连，设计最大工作压力0.4Mpa。 第一次试压：10分钟内降压0.004Mpa,达到试验压力的时间t1为8：30，恒压结束时间t2为10：30，恒压时间内注入水量为0.52L，计算并填表。 （1）根据查表7.3.15得知，试验压力为工作压力的1.5倍，试验压力为0.6 Mpa。 （2）根据实测观察，2小时内降压0.045 Mpa，所以，10分钟降压值为0.045/12=0.00375 Mpa。 （3）根据表7.3.16得知，允许渗水量为0.28 L/(min)·(km)。
（4）观察得知：达到试验压力的时间（t1）为8：30′，恒压结束时间（t2）为10：30′，有效试验时间为2小时，即120分钟。恒压时间内注入的水量W为0.52L，所以，渗水量q= W/（T1-T2）=0.52/120=0.00433L/min，折合平均渗水量为0.0043×1000/155=0.028 L/(min)·(km) 填表如下：
混凝土排水管内水压试验装置 BJHPN-2000mm混凝土排水管内水压试验装置 一、概述： 铂鉴牌钢筋混凝土排水管内水压试验装置是依据国家标准《混凝土和钢筋混凝土排水管》（GB/T 11836-99）、《混凝土和钢筋混凝土排水管试验方法》（GB/T 16752-2010）的规定而研制的，采用卧式结构，主要适用于混凝土、钢筋混凝土排水管的内水压试验。 二、技术参数： 1.压力表分度值：0.005MPa； 2.压力显示方式：压力表； 3.加水方式：扬程＞16m的抽水机； 4.最大压力：0.16MPa； 5.紧固方式：螺栓紧固； 6.密封方式：橡胶板密封（特殊方式密封）； 7.适用排水管尺寸：≤Φ2000mm； 8.加压顺序：垫板先将试验管垫好，加板夹持。开动水泵打压，直至规定压力，放水最好有自动抽水功能，将管内水再抽回到储水池内。 三、主要配置 1、主机（测试圆板）铂鉴 2块 2、紧固螺栓 8根 3、抽水机 1台 4、密封整体橡胶垫南京 2块 5、压力表 1支 四、环境与工作条件 1、室温10℃-35℃范围内;相对湿度不大于80%； 2、周围无振动、无腐蚀性介质和无较强电磁场干扰的清洁环境中； 3、电源电压的波动范围应在额定电压的土10%以内；
济南铂鉴测试技术有公司用人品打造精品，用精品奉献社会 4、在稳固的基础上正确安装。 五、售后服务 1、在客户正常的储运、保养、使用条件下，因产品的质量问题而不能正常使用时，承诺:“7天包退、15天包换，终生保修"服务，三包期一年。 2、接到客户信息反馈后，将在2小时内电话响应，如需上门服务， 48-72小时赶到现场解决问题。 六、技术情报和资料的保密 1、本技术方案属于济南铂鉴测试技术有限公司技术资料，用户应对我方提供的技术情报和资料承担保密义务，不论本方案是否采用，本条款长期有效； 2、我方对用户提供的技术情报和资料亦应承担保密义务。
水压测试操作方法 一、操作前检查： 1、确认喷气旋钮（兰色钮）处在打开状态( 兰色钮处在垂直方向)。 2、确认调压旋钮(铜旋钮) 处在打开状态(往逆时针方向松开)。 3、确认球阀(红色阀)处在打开状态(红色阀调至平行出气口方向)。 4、按动排气阀(水泵左下端铜阀)三次，确保按钮能很好工作。 5、从水泵口把抽水装置拆下来，用小指按进气阀座三次，确保进气阀座能很好的工作。 6、再把抽水装置装回到水泵口。 7、把装有水的水桶放在高水压测试器前，再把抽水装置浸到水桶里。 8、取来需做高水压测试的枪，把上铝盖中的弹簧取出，安装上特制的零件，再放在非常 坚固的金属容器里，并注意加压时人不要站在旁边。 9、开始测试前，确保电源开关(在仪器的背面)是关的，然后才可接上120伏特60赫兹 15安培的接口(接口经过变压器再接到220伏的电源上)。 二、操作过程： 1、打开电源开关，慢慢地顺时针转动调压旋钮，这个时候压力表可能只增加一点点(这没 问题)，水将从抽水装置的进气口进去，然后从主排水管排出来(这时PVC管有可能 会冒气泡，这是因为马达有空气)。继续慢慢顺时针转动调压旋钮，直到球阀有水冒 出，然后关闭球阀。 2、再慢慢把调压旋钮按逆时针全开，此时压力表显示的压力比较小(0-10psi)。关上球阀， 把兰色旋钮调至水平方向。 3、接下来慢慢的顺时针转动调压旋钮，等到压力表上显示的压力是20psi时，停止转动 调压旋钮。 4、接下来开关球阀数次，让枪中的空气跑完，再按板机和曲杆，水会从开关处漏出，气 体排完后，关闭球阀。 5、将调压旋钮逆时慢慢转动，一直转到压力表显示470psi时，需很慢转支调压旋钮以免 超过500psi。压力表到500psi时需保压2分钟。 三、操作完成： 1、把调压旋钮松开。 2、或把喷气旋钮调至垂直方向。 3、最紧及时可把球阀打开。 4、也可去掉电源。
2017年农村饮水安全巩固提升工程供水管道水压试验记录
给水管道水压试验记录填写说明 1.设计最大工作压力（Mpa）：由设计出； 2.试验压力（Mpa）：查表7. 3.15； 3.10分降压值（Mpa）：实测观察；一般2小时内不大于0.05Mpa； 4.允许渗水量L/(min)·(km)：查表7.3.16； 5.注水法 （1）达到试验压力的时间（t 1 ）：观察记录； （2）恒压结束时间(t 2 )：观察记录； （3）恒压时间内注入的水量W（L）：观测记录； （4）渗水量q（L/min）：计算，q=W/（T 1-T 2 ）； （5）折合平均渗水量L/(min)·(km)：计算渗水量×1000/试验段长度； 实例： 某工程管道长度为155m，管径为Φ100mm，管材为PE，接口种类为热熔连，设计最大工作压力0.4Mpa。 第一次试压：10分钟内降压0.004Mpa,达到试验压力的时间t1为8：30，恒压结束时间t2为10：30，恒压时间内注入水量为0.52L，计算并填表。 （1）根据查表7.3.15得知，试验压力为工作压力的1.5倍，试验压力为0.6 Mpa。 （2）根据实测观察，2小时内降压0.045Mpa，所以，10分钟降压值为0.045/12=0.00375 Mpa。（3）根据表7.3.16得知，允许渗水量为0.28 L/(min)·(km)。 （4）观察得知：达到试验压力的时间（t 1）为8：30′，恒压结束时间（t 2 ）为10：30′，有 效试验时间为2小时，即120分钟。恒压时间内注入的水量W为0.52L，所以，渗水量q= W/ （T 1-T 2 ）=0.52/120=0.00433L/min，折合平均渗水量为0.0043×1000/155=0.028 L/(min)·(km) 填表如下：
